Type de produit	Table de mixage
Marque	Vonyx
Modèle	VMM401
Alimentation	220-240 V~, 50 Hz (secteur) ; USB 5V/0,5A min.
Connectivité Bluetooth	Oui, portée jusqu'à 10 m sans obstacle
Entrées micro	2 canaux avec connecteurs XLR et Jack 6,35 mm combo
Entrées ligne	2 paires RCA (stéréo) pour sources ligne
Entrée auxiliaire	Jack stéréo 3,5 mm
Entrée USB	USB 2.0 type B pour ordinateur ou alimentation
Sortie principale	RCA stéréo
Sortie casque	Jack stéréo 3,5 mm
Alimentation fantôme	+48 V sur canaux 1 et 2 (commutable)
Égalisation	Aigus et basses réglables par canal
Effet d'écho	Réglable
Contrôle de panoramique	Oui, par canal
Indicateurs LED	Clip, alimentation fantôme, saturation
Utilisation	Intérieur uniquement, température 5-35°C
Nettoyage	Chiffon sec, pas de produits chimiques
Sécurité	Ne pas ouvrir, tenir hors de portée des enfants, ne pas exposer à l'eau
Réparabilité	Confier à un technicien agréé, pièces d'origine obligatoires

FOIRE AUX QUESTIONS - VMM401 Vonyx

Comment connecter un microphone à condensateur ?

Branchez le microphone sur une entrée XLR des canaux 1 ou 2. Activez l'interrupteur fantôme (+48V) situé sur la face avant. La LED correspondante s'allume. Réglez ensuite le gain et le volume souhaités.

Comment utiliser la fonction Bluetooth ?

Activez le Bluetooth sur votre appareil source (téléphone, tablette). Sélectionnez "VMM" dans la liste des périphériques. Aucun mot de passe n'est nécessaire. La portée maximale est d'environ 10 mètres sans obstacle.

Que faire si le son est saturé ou distordu ?

Réduisez le gain des canaux d'entrée ou le volume principal. Vérifiez que les LED clip ne s'allument pas. Si le problème persiste, baissez le volume de la source connectée (lecteur, micro).

Comment nettoyer la table de mixage ?

Utilisez un chiffon sec et doux. N'utilisez jamais de produits chimiques, de solvants ou de nettoyants abrasifs qui pourraient endommager le revêtement.

Puis-je utiliser une alimentation externe USB ?

Oui, la table de mixage peut être alimentée via le port USB 2.0 avec une source fournissant 4,8V à 5,2V et un courant d'au moins 0,5A. Dans ce cas, le transfert de données n'est pas possible.

Quelle est la portée maximale du Bluetooth ?

La portée Bluetooth est d'environ 10 mètres en champ libre, sans obstacle entre la table de mixage et l'appareil source.

Comment brancher un casque ?

Insérez la fiche jack 3,5 mm de votre casque dans la prise PHONES située sur la face avant. Utilisez le contrôle de volume casque dédié pour régler le niveau sonore.

Comment régler l'effet d'écho ?

Tournez le bouton ECHO situé sur la face avant pour augmenter ou diminuer l'intensité de l'effet. L'effet s'applique au signal de mixage principal.

Que faire en cas de condensation ?

Si l'appareil a été exposé à un changement brusque de température (par exemple après un transport), ne l'allumez pas immédiatement. Laissez-le éteint jusqu'à ce qu'il atteigne la température ambiante, afin d'éviter tout dommage dû à l'humidité.

Comment utiliser l'entrée AUX ?

Branchez votre appareil audio (lecteur MP3, smartphone) sur la prise AUX 3,5 mm située sur la face avant. Le volume peut être contrôlé via le bouton MAIN MIX ou directement sur l'appareil connecté.

MODE D'EMPLOI VMM401 Vonyx

Nous you remercions d'avoir acheté un produit Vonyx. Veuillez dire la presente notice avant l'utilisation afin de pouvoir en profiter pleinement.

Veuillez dire la notice avant toute utilisation. Respectez impératifement les instructions afin de continuer à bénéficier de la garantie. Prenez toutes les précautions nécessaires pour éviter tout incendie ou décharge électrique. Seul un technician spécialisé peut effectuer les réparations. Nous vous conseillons de conserver la presente notice pour pouvoir vous y reporter ultérieurement.

• Avant d'utiliser l'appareil, prenez conseil auprès d'un spécialiste. Lors de la première mise sous tension, il est possible qu'une odeur soit perceptible. C'est normal, l'odeur disparaître peu de temps après.
• L'appareil contient des composants porteurs de tension. N'OUVREZ JAMAIS le boitier.
• Ne placez pas des objets métalliques ou du liquide sur l'appareil, cela pourrait cause des décharges électriques et dysfonctionnements..
• Ne placez pas l'appareil à proximite de sources de chaleur, par exemple radiateur. Ne positionnez pas l'appareil sur une surface vibrante. N'obturez pas les ouies de ventilation.
• L'appareil n'est pas concu pour une utilisation en continu.
• Faites attention au cordon secteur, il ne doit pas etre endommagé.
• Lorsque vous débranchez l'appareil de la prise secteur, tenez-le par la prise, ne tirez jamais sur le cordon.
• Ne branche pas et ne débranche pas l'appareil avec les mains mouillées.
• Seul un technicien spécialise peut replacer la fiche secteur et / ou le cordon secteur.
• Si l'appareil est endommagé et donc les éléments internes sont visibles, ne branchez pas l'appareil, NE L'ALLUMEZ PAS. Contactez votre revendeur. NE BRANCHEZ PAS l'appareil à un rhéostat ou un dimmer.
• Pour éviter tout risque d'incendie ou de décharge électrique, n'exposez pas l'appareil à la pluie ou à l'humidité.
• Seul un technicien habilité et spécialisé peut effectuer les réparations
• Branchez l'appareil à une prise secteur 220-240 Vac/50 Hz avec terre, avec un fusible 10-16 A.
• Pendant un orage ou en cas de non utilisation prolongée de l'appareil, débranchez l'appareil du secteur.
• En cas de non'utilisation prolongée de l'appareil, de la condensation peut être créée. Avant de l'allumer, laissez l'appareil atteindre la température ambiente. Ne l'utilise jamais dans des pieces humides ou en extérieur.

• Afin d'éviter tout accident en entreprise, vous doivent respecter les conseils et instructions.

• N'allumez pas et n'eteignez pas l'appareil de maniere repétée. Cela réduit sa durée de vie.

• Conservez l'appareil hors de la portée des enfants. Ne laisses pas l'appareil sans surveillance.
• N'utilise pas d'áerosols pour nettoyer les interrupteurs. Les résidus créé des dépôts et de laGRAisse. En cas de dysfonctionnement,mandez conseil à un spécialiste.
• Ne forcez pas les réglages.
  L'appareil contient un haut-parleur pouvant engendrer des champs magnétiques. Tenez cet apparéil à 60 cm au moins d'un télévisér ou ordinateur.
• Si le produit comprend un accumulateur intégré plombacide, rechargez l'accumulateur tous les 3 mois en cas de non'utilisation prolongée de l'appareil. Sinon, l'accumulateur pourrait être endommagé de manière permanente.
• Si l'accumulateur est endommagé, remplacez-le par un accumulateur de même type et déposez l'ancien accumulateur dans un container de recyclage adapté.
• Si l'appareil est tombé, faites-le toujours vérifier par un technicien avant de le rallumer.
• Pour nettoyer l'appareil, n'utilise pas de produits chimiques qui abiment le revêtement, utilisez uniquement un tissu sec.
• Tenez toujours l'appareil éloigné de tout équipement électrique pouvant causeurs interférences.
• Pour toute réparation, il faut impératifement utiliser des pieces d'origine, sinon il y a risque de dommages graves et / ou de radiations dangereuses.
• Eteignez toujours l'appareil avant de le débrancher du secteur et de tout autre appareil. Débranchez tous les cordons avant de déplacer l'appareil.
• Assurez-vous que le cordon secteur n'est pas abimé si des personnes viennent à marcher dessus. Avant toute utilisation, vérifiez son état.
• La tension d'alimentation est de 220-240Vac/50 Hz.
  Vérifiez la compatibilité. Si vous voyagez, vérifiez que la tension d'alimentation du pays est compatible avec l'appareil.
• Conservez l'emballage d'origine pour pouvoir transporter l'appareil en toute sécurité.

Ce symbole doit attirer l'attention de l'utilisateur sur les tensions élevées générées dans le boîtier de l'appareil, pouvant engendrer une décharge électrique.

Ce symbole doit attirer l'attention de l'utilisateur sur des instructions importantes détaillées dans la notice, elles doivent être lues et respectées.

Cet appeareil porte le symbole CE. Il est interdit d'effectuer toute modification sur I'appareil. La certification CE et la garantie deviendraient caduques!

NOTE: Pour un fonctionnement normal de l'appareil, il doit être utilisé en interieur avec une plage de température maximale autorisée entre 5^ / 41^ et 35^ / 95^ .

Ne jetez pas les produits electriques dans la poubelle domestique. Deposez-les dans une decharge. Demandez conseil aux autorises ou a tou revendeur. Données techniques réservées. Les valeurs actuelles peuvent varier d'un produit à l'autre. Tout droit de modification réservé sans notification préalable.

N'essayez pas de réparer l'appareil vous-même. Vous perdriez tout droit à la garantie. Ne faites aucune modification sur l'appareil. Vous perdriez tout droit à la garantie La garantie deviendrait également caduque en cas d'accidents ou dommages causes par une utilisation inappropriée de l'appareil ou un non respect des consignes générées dans cette notice. Vonyx ne pourrait être tenu responsable en cas de dommages matériels ou corporels causés par un non respect des consignes de sécurité et averissements. Cela est également valable pour tous les dommages qu'elle que soit la forme.

DEBALLAGE

ATTENTION! Immediatement après réception, vérifie le contenu du carton et assurez-vous que tous les éléments sont bien présents et en bon état. Si besoin, faites les réserves nécessaires si le matériel ou les cartons sont endommagés. SI l'appareil doit être returné, faites-le dans l'emballage d'origine.

Si I'appareil a ete exposé à des fluctuations importantes de temperatures (par exemple après le transport), ne l'allumez pas immadiatement. De la condensation peut survenir. Laissez I'appareil eteint le temps qu'il attigne la temperature ambiente.

ALIMENTATION

Vouv t 1e tique a rire de lappie, te type dalimentation a utiliser. Vizie que la tension d-alimentation corresponde a ce Ie mentiune. Toute autral alimentation peut endommager I'appareil. Reliez I'appareil au secteur, il est pret a etre utilise. En aucun cas, you ne nevez utilise de dimmer ou d'alimentation reglable.

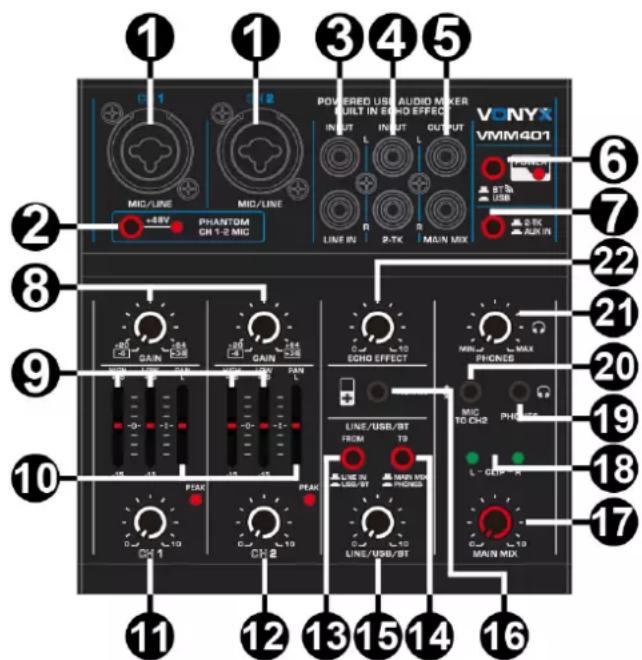

FACE AVANT

1. ENTREES MICROPHONE ET LIGNE

Prises d'entrée combinée pour signal mono (microphones XLR ou dispositifs d'entrée ligne 1 / 4^ ).

2. INTERRUPEUR FANTÖME

S'utilise pour activer l'alimentation fantôme sur les connecteurs XLR des canaux 1 et 2 (alimentation fantôme +48V). Activer en cas d'utilisation d'un microphone à condensateur. La LED s'allume lorsqu'elle est allumée.

3. ENTRÉE STÉRÉO RCA

Entrées RCA stéreo. Les entrées RCA sont utilisées pour se connecter à la sortie d'une source audio avec un signal de ligne comme un lecteur de CD, une platine de cassettes, etc.

4.ENTREE RCA 2-TK

Entres RCA stereo. Les entrées RCA sont utilisées pour se connecter à la sortie d'une source audio avec un signal de ligne comme un lecteur de CD/MP3, etc.

5. SORTIE STEREO (MAIN MIX)

Prises de sortie RCA stéreo 3.5mm. Connectez avec l'entrée d'un amplificateur ou d'un enregistrateur.

6. SELECTEUR BT/USB

Changer entre l'entrée BT et l'entrée USB.

7. SELECTEUR 2-TK/AUX

Changer entre l'entrée 2-TK et l'entrée AUX.

8. CONTROLLE DE GAIN DES CANAUX 1 ET 2

Tournez pour déterminer le niveau de gain du canal 1 et du canal 2.

9. CONTROLES DES AIGUS ET DES BASSES

Régler les fréquences des aigus et des basses pour le canal 1 et le canal 2.

10. REGULATEUR DE PANORAMIQUE/BALANCE

Contrôle de pan(orama)/balancement pour déterminer la position du signal dans l'image stéreo. Vous pouvez utiliser le contrôle de panoramicique pour affecter le signal à une seule sortie, ce qui offre une certaine souplesse dans les situations d'enregistrement.

11. CONTROL DU VOLUME DU CANAL 1

Tournez pour ajuster le volume du canal 1 (1). L'indicateur LED s'allume lorsque le signal d'entree est trop eleve.

12. CONTROLLE DU VOLUME DU CANAL 2

Tournez pour ajuster le volume du canal 2 (1). L'indicateur LED s'allume lorsque le signal d'entrée est trop elevé.

13. SELECTEUR D'ENTREE

Changer le signal d'entrée entre LINE-IN et USB/BT.

14. SELECTEUR DE SORTIE

Changer le signal de sortie entre MAIN MIX et PHONES.

15. CONTROLE DU VOLUME LINE/USB/BT

Tournez pour régler le volume du canal LINE/USB/BT.

16.ENTREE STEREO AUX

Prise entree AUX stereo 3,5 mm pour la connexion de divers appareils audio externes. Le volume peut etre controle par le contrroleur MAIN MIX ou par I'appareil audio connecte.

17. CONTROLLE DU VOLUME PRINCIPAL

Tournez pour régler le volume du canal MAIN (5) et du canal USB (23). L'indicateur LED s'allume lorsque le signal d'entrée est trop élevé.

18.LEDSCLIP

S'allume lorsque le signal de sortie du MAIN MIX est trop élevé (caux gauche et droit séparés).

19. SORTIE CASQUE

Sortie jack stéreo 3,5 mm pour le branchement d'un casque.

20.ENTREE MIC TO CH2

Prise micro 3,5 mm. Le signal d'entrée est transmis au canal 2 (CH2).

21. CONTROLE DU VOLUME DES CASQUES

Tournez pour régler le volume du canal du casque.

22.EFFET D'ECHO

Tournez pour régler l'effect d'écho

FACE ARRIÈRE

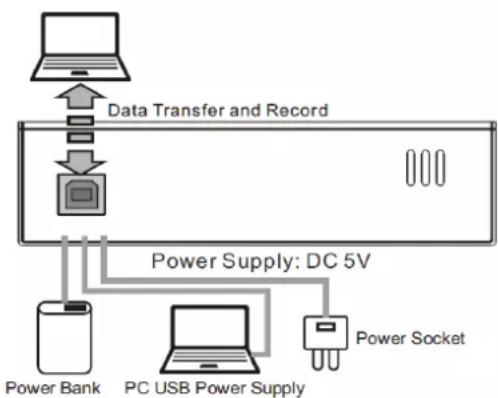

23. TERMINAL USB 2.0

Utilisez le cable USB 2.0 fourni pour vous connecter à un ordinateur. L'ordinateur alimenté la table de mixage et les données audio peuvent être envoyées entre les deux. Le terminal peut également être utilisé comme une prise d'alimentation USB (alimentation secteur ou banque d'alimentation USB) pour alimenter la table de mixage. Il est évident qu'en utilisant le terminal à cette fin, les données ne peuvent pas être transférées ou enregistrées. L'utilisation d'une alimentation électrique externe doit répondre aux exigences suivantes:

Voltage de sortie: 4.8V à 5.2V

Courant de sortie: 0.5A ou plus

CONNEXION AVEC BT

1. Activez la fonction BT sur votre apparéil (déléphone mobile, tablette...) qui doit dire la musique.
   Reportez-vous aux instructions d'utilisation de l' apparéil.
2. Sélectionnez "VMM" sur votre apparéil BT et établissez la connexion. Aucun mot de passer n'est requis.

Attention: la distance BT est de 10 metres environ sans obstacle

TECHNICAL SPECIFICATION / TECHNISCHE SPECIFICATION / TECHNISCHE DATEN / ESPECIFACIONES TÉCNICAS / SPÉCIFICATIONS TECHNIQUES

Playback options: BT streaming
