STM2290 - Table de mixage Vonyx - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de mixage
Marque	Vonyx
Modèle	STM2290
Réponse en fréquence	20 - 20 000 Hz
Distorsion harmonique totale	< 0,05 %
Alimentation	220-240 V AC, 50 Hz
Niveau d'entrée microphone	10 mV, 10 kΩ
Niveau d'entrée phono	15 mV, 22 kΩ
Niveau d'entrée ligne	300 mV, 30 kΩ
Égaliseur	5 bandes
Effets sonores	8 effets (Rush, Giddy, Lag, Scream, Cap, Explode, Bell, etc.) avec contrôle de volume et vitesse
Entrées	Micro (jack 6,35 mm), 2× Phono/Ligne, 4× Ligne, USB (fichiers MP3), Bluetooth
Sorties	Master RCA, Casque (jack 6,35 mm)
Bluetooth	Oui, portée environ 10 m
Lecteur MP3	Oui, via port USB (format .mp3)
Crossfader	Oui, sélectionnable sur canaux 1-2 et 3-4
Affichage	LED VU-mètre, écran pour lecteur MP3
Nettoyage	Chiffon sec uniquement, pas de produits chimiques
Sécurité	Ne pas ouvrir le boîtier, éviter l'humidité, utiliser une prise avec terre, débrancher en cas d'orage
Pièces détachées et réparabilité	Utiliser des pièces d'origine, réparation par un technicien habilité uniquement

FOIRE AUX QUESTIONS - STM2290 Vonyx

Comment connecter un appareil Bluetooth ?

Activez la fonction BT sur votre appareil source (téléphone, tablette...). Appuyez sur la touche MODE de la table de mixage et activez la fonction BT. Sélectionnez 'VONYX' dans la liste des appareils disponibles. Si un mot de passe est demandé, saisissez '0000'. La portée est d'environ 10 mètres sans obstacle.

Comment régler le volume du microphone ?

Utilisez le bouton rotatif VOLUME MIC situé sur la face avant pour ajuster le volume du microphone branché sur l'entrée micro (jack 6,35 mm).

Pourquoi n'y a-t-il pas de son ?

Vérifiez que l'appareil est allumé (interrupteur POWER). Assurez-vous que les câbles sont correctement branchés (alimentation, entrées, sorties). Contrôlez les réglages des faders et des volumes (Master, Cue, etc.). Vérifiez que la source est bien sélectionnée et que le volume de la source n'est pas à zéro. Si le problème persiste, consultez un technicien.

Comment utiliser les effets sonores ?

Appuyez sur l'un des 8 boutons d'effets (Rush, Giddy, Lag, Scream, Cap, Explode, Bell, etc.) pour activer l'effet. Utilisez le bouton SPEED pour régler la vitesse et le bouton VOLUME pour régler le niveau de l'effet.

Comment brancher une platine vinyle ?

Branchez votre platine vinyle sur l'une des entrées PHONO/LINE (2 ou 3). Assurez-vous que la platine dispose d'un préampli phono ou utilisez l'entrée phono dédiée si disponible. Réglez le sélecteur si nécessaire (non mentionné explicitement, mais généralement ces entrées acceptent les deux niveaux).

Comment lire des fichiers MP3 depuis une clé USB ?

Insérez une clé USB contenant des fichiers .mp3 dans le port USB de la table. Utilisez les touches de contrôle du lecteur MP3 (précédent, pause/lecture, suivant) pour naviguer. La lecture commence automatiquement. Utilisez le bouton MODE pour sélectionner la source USB si nécessaire.

Que faire en cas de condensation ?

Si l'appareil a été exposé à des changements de température, de la condensation peut se former. Avant de l'allumer, laissez l'appareil atteindre la température ambiante. Ne l'utilisez jamais dans des pièces humides ou en extérieur.

Comment nettoyer la table de mixage ?

Utilisez un chiffon sec et non pelucheux. N'utilisez pas de produits chimiques ou d'aérosols car ils peuvent endommager le revêtement et les interrupteurs. Pour les saletés tenaces, humidifiez légèrement le chiffon avec de l'eau.

Puis-je utiliser la table de mixage en extérieur ?

Non, l'appareil est conçu pour une utilisation en intérieur uniquement. Ne l'exposez pas à la pluie, à l'humidité ou à des températures extrêmes en dehors de la plage 5°C à 35°C.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché et que la prise secteur fonctionne (220-240 V, 50 Hz). Vérifiez le fusible (10-16 A). Si l'appareil est endommagé ou si des composants internes sont visibles, ne l'allumez pas et contactez votre revendeur.

MODE D'EMPLOI STM2290 Vonyx

Nous vous remercions d'avoir acheté un produit Vonyx. Veuillez lire la présente notice avant l'utilisation afin de pouvoir en profiter pleinement.

Veuillez lire la notice avant toute utilisation. Respectez impérativement les instructions afin de continuer à bénéficier de la garantie. Prenez toutes les précautions nécessaires pour éviter tout incendie ou décharge électrique. Seul un technicien spécialisé peut effectuer les réparations. Nous vous conseillons de conserver la présente notice pour pouvoir vous y reporter ultérieurement.

• Avant d'utiliser l'appareil, prenez conseil auprès d'un spécialiste. Lors de la première mise sous tension, il est possible qu'une odeur soit perceptible. C'est normal, l'odeur disparaîtra peu de temps après.
• L'appareil contient des composants porteurs de tension. N'OUVREZ JAMAIS le boîtier.
• Ne placez pas des objets métalliques ou du liquide sur l'appareil, cela pourrait causer des décharges électriques et dysfonctionnements..
• Ne placez pas l'appareil à proximité de sources de chaleur, par exemple radiateur. Ne positionnez pas l'appareil sur une surface vibrante. N'obturez pas les ouïes de ventilation.
• L'appareil n'est pas conçu pour une utilisation en continu.
• Faites attention au cordon secteur, il ne doit pas être endommagé.
• Lorsque vous débranchez l'appareil de la prise secteur, tenez-le par la prise, ne tirez jamais sur le cordon.
• Ne branchez pas et ne débranchez pas l'appareil avec les mains mouillées.
• Seul un technicien spécialisé peut remplacer la fiche secteur et / ou le cordon secteur.
• Si l'appareil est endommagé et donc les éléments internes sont visibles, ne branchez pas l'appareil, NE L'ALLUMEZ PAS. Contactez votre revendeur. NE BRANCHEZ PAS l'appareil à un rhéostat ou un dimmer.
• Pour éviter tout risque d'incendie ou de décharge électrique, n'exposez pas l'appareil à la pluie ou à l'humidité.
• Seul un technicien habilité et spécialisé peut effectuer les réparations
• Branchez l'appareil à une prise secteur 220-240 Vac/50 Hz avec terre, avec un fusible 10-16 A.
• Pendant un orage ou en cas de non utilisation prolongée de l'appareil, débranchez l'appareil du secteur.
• En cas de non utilisation prolongée de l'appareil, de la condensation peut être créée. Avant de l'allumer, laissez l'appareil atteindre la température ambiante. Ne l'utilisez jamais dans des pièces humides ou en extérieur.

• Afin d'éviter tout accident en entreprise, vous devez respecter les conseils et instructions.

• N'allumez pas et n'éteignez pas l'appareil de manière répétée. Cela réduit sa durée de vie.

• Conservez l'appareil hors de la portée des enfants. Ne laissez pas l'appareil sans surveillance.
• N'utilisez pas d'aérosols pour nettoyer les interrupteurs. Les résidus créent des dépôts et de la graisse. En cas de dysfonctionnement, demandez conseil à un spécialiste.
• Ne forcez pas les réglages.
• L'appareil contient un haut-parleur pouvant engendrer des champs magnétiques. Tenez cet appareil à 60 cm au moins d'un téléviseur ou ordinateur.
• Si le produit comprend un accumulateur intégré plombacide, rechargez l'accumulateur tous les 3 mois en cas de non utilisation prolongée de l'appareil. Sinon, l'accumulateur pourrait être endommagé de manière permanente.
• Si l'accumulateur est endommagé, remplacez-le par un accumulateur de même type et déposez l'ancien accumulateur dans un container de recyclage adapté.
• Si l'appareil est tombé, faites-le toujours vérifier par un technicien avant de le rallumer.
• Pour nettoyer l'appareil, n'utilisez pas de produits chimiques qui abîment le revêtement, utilisez uniquement un tissu sec.
• Tenez toujours l'appareil éloigné de tout équipement électrique pouvant causer des interférences.
• Pour toute réparation, il faut impérativement utiliser des pièces d'origine, sinon il y a risque de dommages graves et / ou de radiations dangereuses.
• Eteignez toujours l'appareil avant de le débrancher du secteur et de tout autre appareil. Débranchez tous les cordons avant de déplacer l'appareil.
• Assurez-vous que le cordon secteur n'est pas abîmé si des personnes viennent à marcher dessus. Avant toute utilisation, vérifiez son état.
• La tension d'alimentation est de 220-240Vac/50 Hz. Vérifiez la compatibilité. Si vous voyagez, vérifiez que la tension d'alimentation du pays est compatible avec l'appareil.
• Conservez l'emballage d'origine pour pouvoir transporter l'appareil en toute sécurité.

Ce symbole doit attirer l'attention de l'utilisateur sur les tensions élevées présentes dans le boîtier de l'appareil, pouvant engendrer une décharge électrique.

Ce symbole doit attirer l'attention de l'utilisateur sur des instructions importantes détaillées dans la notice, elles doivent être lues et respectées.

Cet appareil porte le symbole CE. Il est interdit d'effectuer toute modification sur l'appareil. La certification CE et la garantie deviendraient caduques !

NOTE: Pour un fonctionnement normal de l'appareil, il doit être utilisé en intérieur avec une plage de température maximale autorisée entre 5°C/41°F et 35°C/95°F.

Ne jetez pas les produits électriques dans la poubelle domestique. Déposez-les dans une décharge. Demandez conseil aux autorisés ou à votre revendeur. Données techniques réservées. Les valeurs actuelles peuvent varier d'un produit à l'autre. Tout droit de modification réservé sans notification préalable.

N'essayez pas de réparer l'appareil vous-même. Vous perdriez tout droit à la garantie. Ne faites aucune modification sur l'appareil. Vous perdriez tout droit à la garantie La garantie deviendrait également caduque en cas d'accidents ou dommages causes par une utilisation inappropriée de l'appareil ou un non respect des consignes présentes dans cette notice. Vonyx ne pourrait être tenu responsable en cas de dommages matériels ou corporels causés par un non respect des consignes de sécurité et avertissements. Cela est également valable pour tous les dommages quelle que soit la forme.

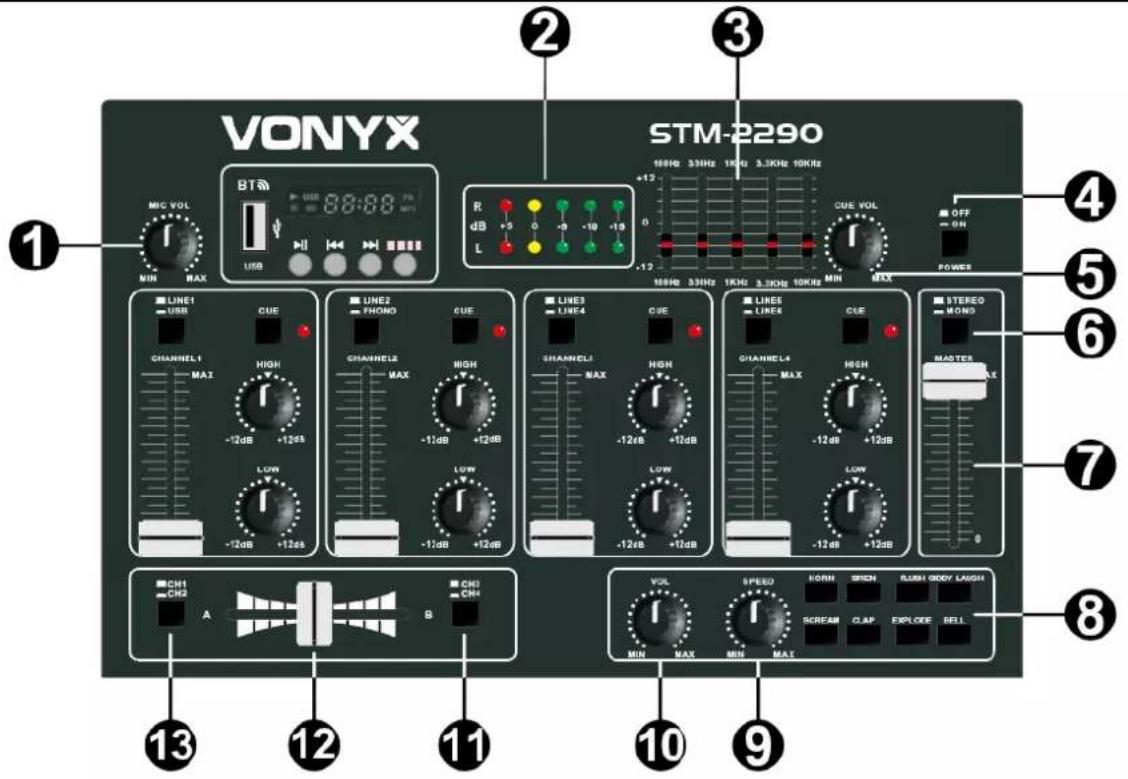

FACE AVANT

1. VOLUME MIC: Réglage du volume du microphone
2. OUTPUT METER: VU-mètre avec LEDs, témoins de la puissance de sortie du signal
3. EGALISEUR: Egaliseur 5 bandes
4. POWER: Interrupteur On/Off
5. VOLUME CUE: Le bouton CUE VOLUME ROTARY KNOB permet de régler le volume de la sortie moniteur
6. SWITCH STEREO / MONO: Sélecteur stéréo / mono
7. FADER VOLUME MASTER: Ce fader vous permet de régler le volume master de l'appareil
8. SECTION EFFETS SONORES: Huit effets sonores différents peuvent être ajoutés à votre mélangeur en appuyant sur les BOUTONS DE CONTRÔLE DES EFFETS SONORES. Le volume des effets peut être réglé à l'aide du bouton rotatif VOLUME
9. SPEED: Réglage de la vitesse de l'effet
10. VOLUME: Réglage du volume de l'effet
11. CROSSFADER SELECTION: Sélection Crossfader de canal 3 sur canal 4
12. CROSS-FADER: Déplacez le réglage pour un fondu-enchaîné d'un canal assigné sur un autre
13. CROSSFADER SELECTION: Sélection Crossfader de canal 1 sur canal 2

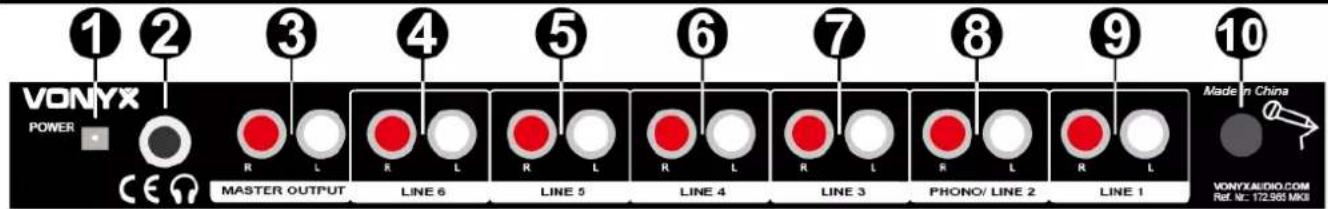

FACE ARRIERE

1. DC12V: Prise pour brancher un bloc secteur
2. HEADPHONE: Prise casque pour brancher le casque pour faire une préécoute du signal de sortie (jack 6,35)
3. SORTIE MASTER: Prises de sortie Master pour relier la table de mixage à l'amplificateur en utilisant des cordons audio standard avec connectique RCA
4. LINE 6: entrée signal
5. LINE 5: entrée signal
6. LINE 4: entrée signal
7. LINE 3: entrée signal
8. PHONO/LINE 2: entrée signal
9. LINE 1: entrée signal
10. MICROPHONE: Prise de branchement micro

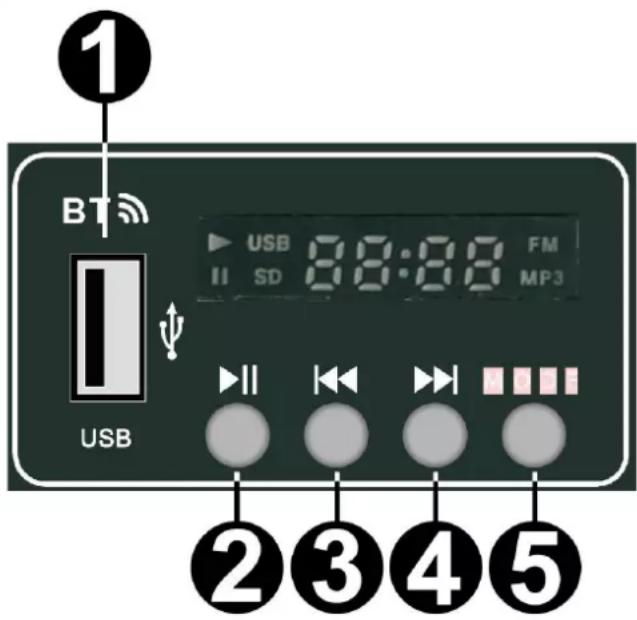

AFFICHAGE

1. PORT USB: Reliez votre appareil USB au port. L'appareil ne lit que des fichiers au format .mp3 depuis un lecteur USB
2. Lecteur MP3 Player: Pour sélectionner la voie précédente (brève pression) ou diminuer le volume (longue pression)
3. Lecteur MP3: Pour démarrer la lecture ou passer en Pause
4. Lecteur MP3: Pour sélectionner la voie suivante (brève pression) ou augmenter le volume (longue pression)
5. SELECTEUR MODE: Pour sélectionner la source d'entrée

CONNEXION AVEC BT

1. Activez la fonction BT sur votre appareil (téléphone mobile, tablette...) qui doit lire la musique. Reportez-vous aux instructions d'utilisation de l'appareil.
2. Appuyez sur la touche "MODE" et activez la fonction BT.
3. Sélectionnez "VONYX" sur votre appareil BT et établissez la connexion.

Si un mot de passe est demandé, vous pouvez saisir "0000".

Attention: la distance BT est de 10 mètres environ sans obstacle.

TECHNICAL SPECIFICATION / TECHNISCHE SPECIFICATIE / TECHNISCHE DATEN / ESPECIFICACIONES TÉCNICAS / SPÉCIFICATIONS TECHNIQUES / SPECYFIKACJA TECHNICZNA

Frequency response: 20 - 20.000Hz

THD: <0.05%

Input level: mic: 10mV, 10kohm

Input level: Phono: 15mV, 22kohm

Input level: Line: 300mV, 30kohm
