STM2290 - Mischpult Vonyx - Kostenlose Bedienungsanleitung

Produkttyp	Mischpult
Marke	Vonyx
Modell	STM2290
Frequenzgang	20 - 20.000 Hz
Gesamtklirrfaktor	< 0,05 %
Stromversorgung	220-240 V AC, 50 Hz
Mikrofoneingangspegel	10 mV, 10 kΩ
Phono-Eingangspegel	15 mV, 22 kΩ
Line-Eingangspegel	300 mV, 30 kΩ
Equalizer	5 Bänder
Soundeffekte	8 Effekte (Rush, Giddy, Lag, Scream, Cap, Explode, Bell, etc.) mit Lautstärke- und Geschwindigkeitsregelung
Eingänge	Mikrofon (Klinke 6,35 mm), 2× Phono/Line, 4× Line, USB (MP3-Dateien), Bluetooth
Ausgänge	Master RCA, Kopfhörer (Klinke 6,35 mm)
Bluetooth	Ja, Reichweite ca. 10 m
MP3-Player	Ja, über USB-Anschluss (Format .mp3)
Crossfader	Ja, wählbar auf Kanäle 1-2 und 3-4
Anzeige	LED-VU-Meter, Display für MP3-Player
Reinigung	Nur trockenes Tuch, keine Chemikalien
Sicherheit	Gehäuse nicht öffnen, Feuchtigkeit vermeiden, Steckdose mit Erdung, bei Gewitter abstecken
Ersatzteile und Reparierbarkeit	Nur Originalteile verwenden, Reparatur nur durch autorisierten Techniker

Häufig gestellte Fragen - STM2290 Vonyx

Wie verbinde ich ein Bluetooth-Gerät?

Aktivieren Sie die BT-Funktion auf Ihrem Quellgerät (Telefon, Tablet...). Drücken Sie die MODE-Taste am Mischpult und aktivieren Sie die BT-Funktion. Wählen Sie 'VONYX' in der Liste der verfügbaren Geräte. Wenn ein Passwort erforderlich ist, geben Sie '0000' ein. Die Reichweite beträgt ca. 10 Meter ohne Hindernisse.

Wie stelle ich die Mikrofonlautstärke ein?

Verwenden Sie den Drehregler VOLUME MIC auf der Vorderseite, um die Lautstärke des an den Mikrofoneingang (Klinke 6,35 mm) angeschlossenen Mikrofons einzustellen.

Warum gibt es keinen Ton?

Überprüfen Sie, ob das Gerät eingeschaltet ist (POWER-Schalter). Stellen Sie sicher, dass die Kabel korrekt angeschlossen sind (Stromversorgung, Eingänge, Ausgänge). Kontrollieren Sie die Einstellungen der Fader und Lautstärken (Master, Cue usw.). Stellen Sie sicher, dass die Quelle richtig ausgewählt ist und die Lautstärke der Quelle nicht auf Null steht. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Techniker.

Wie verwende ich die Soundeffekte?

Drücken Sie einen der 8 Effekt-Tasten (Rush, Giddy, Lag, Scream, Cap, Explode, Bell usw.), um den Effekt zu aktivieren. Verwenden Sie den Drehregler SPEED für die Geschwindigkeit und VOLUME für die Lautstärke des Effekts.

Wie schließe ich einen Plattenspieler an?

Schließen Sie Ihren Plattenspieler an einen der PHONO/LINE-Eingänge (2 oder 3) an. Stellen Sie sicher, dass der Plattenspieler einen Phono-Vorverstärker hat oder verwenden Sie den dedizierten Phono-Eingang, falls vorhanden. Falls nötig, stellen Sie den Wahlschalter ein (nicht explizit erwähnt, aber normalerweise akzeptieren diese Eingänge beide Pegel).

Wie lese ich MP3-Dateien von einem USB-Stick?

Stecken Sie einen USB-Stick mit .mp3-Dateien in den USB-Anschluss des Mischpults. Verwenden Sie die Steuertasten des MP3-Players (vorheriger Titel, Pause/Wiedergabe, nächster Titel) zur Navigation. Die Wiedergabe beginnt automatisch. Verwenden Sie die MODE-Taste, um die USB-Quelle auszuwählen, falls nötig.

Was tun bei Kondensation?

Wenn das Gerät Temperaturschwankungen ausgesetzt war, kann sich Kondensation bilden. Lassen Sie das Gerät vor dem Einschalten Raumtemperatur annehmen. Verwenden Sie es niemals in feuchten Räumen oder im Freien.

Wie reinige ich das Mischpult?

Verwenden Sie ein trockenes, fusselfreies Tuch. Verwenden Sie keine Chemikalien oder Aerosole, da sie die Oberfläche und Schalter beschädigen können. Bei hartnäckigen Verschmutzungen das Tuch leicht mit Wasser anfeuchten.

Kann ich das Mischpult im Freien verwenden?

Nein, das Gerät ist nur für den Innenbereich bestimmt. Setzen Sie es nicht Regen, Feuchtigkeit oder extremen Temperaturen außerhalb des Bereichs 5°C bis 35°C aus.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie, ob das Netzkabel richtig eingesteckt ist und die Steckdose funktioniert (220-240 V, 50 Hz). Überprüfen Sie die Sicherung (10-16 A). Wenn das Gerät beschädigt ist oder innere Komponenten sichtbar sind, schalten Sie es nicht ein und kontaktieren Sie Ihren Händler.

BEDIENUNGSANLEITUNG STM2290 Vonyx

Vielen Dank für den Kauf dieses Vonyx gerat. Nehmen Sie sich einen Augenblick Zeit, um diese Anleitung sorgfältig durchzulesen, damit sie die Möglichkeiten, die unser Produkt bietet, sofort voll ausnutzen können.

Lesen Sie erst die Anleitung vollständig vor der ersten Inbetriebnahme durch. Befolgen Sie die Anweisung, da sonst jeglicher Garantieanspruch verfällt. Treffen Sie stets alle Sicherheits-vorkehrungen um Feuer und/oder Stromschlag zu vermeiden. Reparaturen dürfen nur von qualifiziertem Fachpersonal ausgeführt werden, um Stromschlag zu vermeiden. Bewahren Sie diese Anleitung für spätere Bezugnahme auf.

• Bewahren Sie die Verpackung auf, um das Gerät im Bedarfsfall sicher transportieren zu können.
• Bevor das Gerät in Betrieb genommen wird, muss es erst von einem Fachmann überprüft werden. Bei der ersten Benutzung kann etwas Geruch auftreten. Das ist normal und verschwindet nach einer Weile
• Das Gerät enthält unter Spannung stehende Teile. Daher NIEMALS das Gehäuse öffnen.
• Keine Metallgegenstände oder Flüssigkeiten ins Gerät dringen lassen. Sie können zu Stromschlag und Defekten führen.
• Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern aufstellen. Nicht auf eine vibrierende Oberfläche stellen. Niemals die Belüftungsschlitze abdecken.
• Das Gerät ist nicht für Dauerbetrieb geeignet.
• Gehen Sie vorsichtig mit dem Netzkabel um und beschädigen Sie es nicht. Eine beschädigte Netzchnur kann zu Stromschlag und Defekten führen.
• Wenn Sie das Gerät vom Netz trennen, immer am Stecker ziehen, niemals an der Schnur.
• Um Feuer und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen.
• Den Stecker nie mit nassen Händen in eine Netzsteckdose stecken oder abziehen.
• Wenn sowohl der Stecker und/oder die Netzchnur bzw. der Kabeleintritt ins Gerät beschädigt sind, müssen sie von einem Fachmann repariert werden.
• Wenn das Gerät so beschädigt ist, dass Innenteile sichtbar sind, darf der Stecker NICHT in eine Steckdose gesteckt werden und das Gerät darf NICHT eingeschaltet werden. Wenden Sie sich in dem Fall an Ihren Fachhändler. Das Gerät darf nicht an einen Dimmer angeschlossen werden.
• Reparaturen dürfen nur von einem Fachmann oder Sachverständigen ausgeführt werden.
• Das Gerät nur an eine geerdete 10-16A Netzsteckdose mit 220-240V AC/50Hz Spannung anschließen.
• Bei Gewitter oder längerem Nichtgebrauch den Netzstecker abziehen. Die Regel gilt: Bei Nichtgebrauch Netzstecker abziehen.
• Wenn das Gerät längere Zeit nicht benutzt wurde, kann sich Kondenswasser gebildet haben. Lassen Sie das Gerät erst auf Zimmertemperatur kommen, bevor Sie es einschalten.

Das Gerät nicht in feuchten Räumen oder im Freien benutzen.

• Um Unfällen in der Öffentlichkeit vorzubeugen, müssen die geltenden Richtlinien beachtet und die Anweisungen/Warnungen befolgt werden.
• Niemals das Gerät kurz hintereinander ein- und ausschalten. Dadurch verkürzt sich die Lebensdauer erheblich.
• Das Gerät außerhalb der Reichweite von Kindern halten. Das Gerät niemals unbeaufsichtigt lassen.
• Die Regler nicht mit Reinigungssprays reinigen. Diese hinterlassen Rückstände, die zu Staub- und Fettansammlungen führen. Bei Störungen immer einen Fachmann um Rat fragen.
• Das Gerät nur mit sauberen Händen bedienen.
• Das Gerät nicht mit Gewalt bedienen.
• Wenn dieses Gerät eine Blei-Säure-Batterie hat, soll dies jede 3 Monate zumindest wieder aufgeladen werden, wenn es nicht für eine längere Zeit nicht benutzt wird, sonst ist es möglich, dass die Batterie dauerhaft beschädigt.
• Nach einem Unfall mit dem Gerät immer erst einen Fachmann um Rat fragen, bevor Sie es wieder einschalten.
• Keine chemischen Reinigungsmittel benutzen, die den Lack beschädigen. Das Gerät nur mit einem trockenen Tuch abwischen.
• Nicht in der Nähe von elektronischen Geräten benutzen, die Brummstörungen verursachen können.
• Bei Reparaturen nur die Original-Ersatzteile verwenden, um starke Schäden und/oder gefährliche Strahlungen zu vermeiden.
• Bevor Sie das Netz- und/oder Anschlusskabel abziehen, erst das Gerät ausschalten. Netz- und Anschlusskabel abziehen, bevor Sie das Gerät umstellen.
• Sorgen Sie dafür, dass das Netzkabel nicht beschädigt werden kann, wenn Menschen darüber laufen. Das Netzkabel vor jedem Einsatz auf Brüche/Schadstellen überprüfen.
• In Deutschland beträgt die Netzspannung 220-240V AC / 50Hz. Wenn Sie das Gerät auf Reisen mitnehmen, prüfen Sie, ob die örtliche Netzspannung den Anforderungen des Geräts entspricht.

Dieses Zeichen weist den Benutzer darauf hin, dass lebensgefährliche Spannungen im Gerät anliegen, die bei Berührung einen Stromschlag verursachen.

Dieses Zeichen lenkt die Aufmerksamkeit des Benutzers auf wichtige Hinweise in der Anleitung hin, die unbedingt eingehalten werden müssen.

HINWEIS: Um einen einwandfreien Betrieb zu gewährleisten, muss die Raumtemperatur zwischen 5° und 35°C. liegen.

Tronios BV Registrierungsnummer : DE51181017 (ElektroG). Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling abgegeben werden. Hiermit leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Tronios BV Registrierungsnummer : 21003000 (BatterieG). Lithiumbatterien und Akkupacks sollten nur im entladenen Zustand in die Altbatteriesammelgefäße bei Handel und bei öffentlich-rechtlichen Entsorgungsträgern gegeben werden. Bei nicht vollständig entladenen Batterien Vorsorge gegen Kurzschlüss treffen durch Isolieren der Pole mit Klebestreifen. Der Endnutzer ist zur Rückgabe von Altbatterien gesetzlich verpflichtet.

Reparieren Sie das Gerät niemals selbst und nehmen Sie niemals eigenmächtig Veränderungen am Gerät vor. Sie verlieren dadurch den Garantieanspruch. Der Garantieanspruch verfällt ebenfalls bei Unfällen und Schäden in jeglicher Form, die durch unsachgemäßen Gebrauch und Nichtbeachtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind. Vonyx ist in keinem Fall verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt auch für Folgeschäden jeglicher Form.

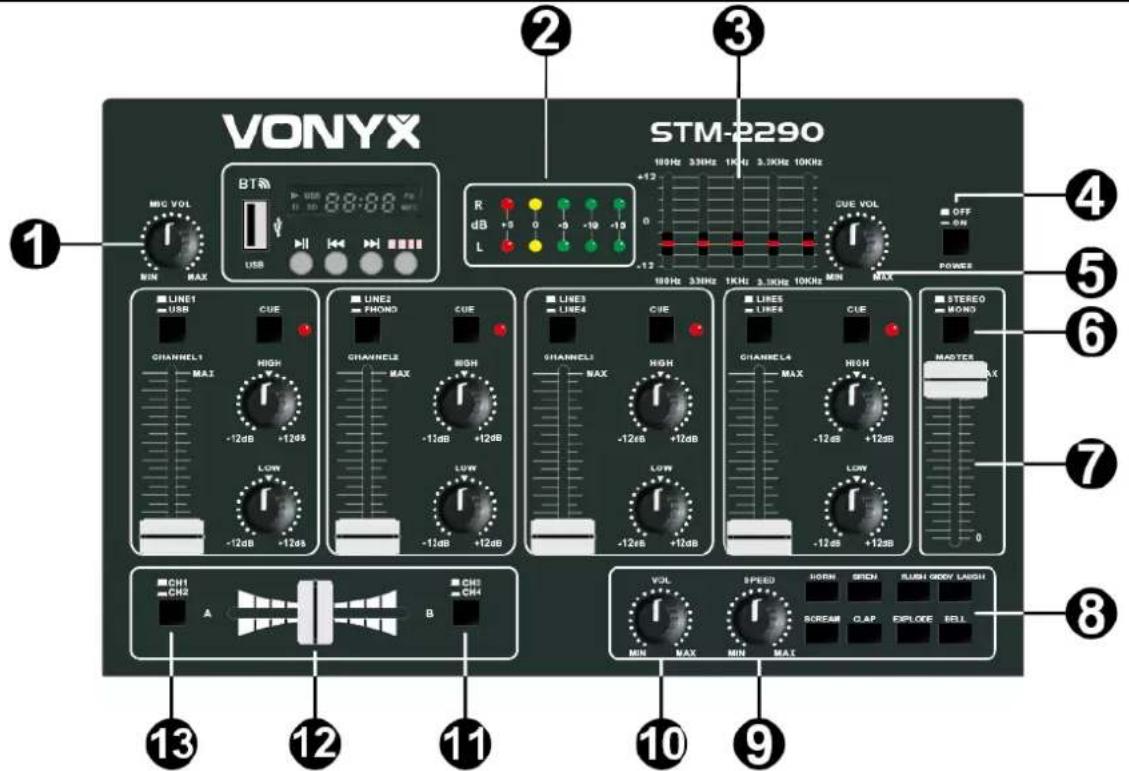

BEDIENTEIL

1. MIC VOL: Lautstärkeregler zum Steuern des Mikrofonsignals
2. LED VU-METER: zeigt den Pegel des Ausgangssignals an
3. EQ: 5-Band Equalizer
4. EIN UND AUSSCHALTER
5. CUE VOL: Lautstärkeregler zum Steuern des Kopfhörersignals
6. STEREO / MONO
7. MASTER: Lautstärkeregler um den Pegel des Ausgangssignals einzustellen
8. EFFEKTE: Acht verschiedene Soundeffekte können Ihrem Mixer hinzugefügt werden, indem Sie die verschiedenen Effekttasten drücken
9. GESCHWINDIGKEITREGLER: für Effekt
10. LAUTSTARKEREGLER: für Effekt
11. CROSS SELECTION: Crossfader Auswahl für Kanal 3 oder Kanal 4
12. CROSS-FADER: Zum Mischen von 2 Audioquellen
13. CROSS SELECTION: Crossfader Auswahl für Kanal 1 oder Kanal 2

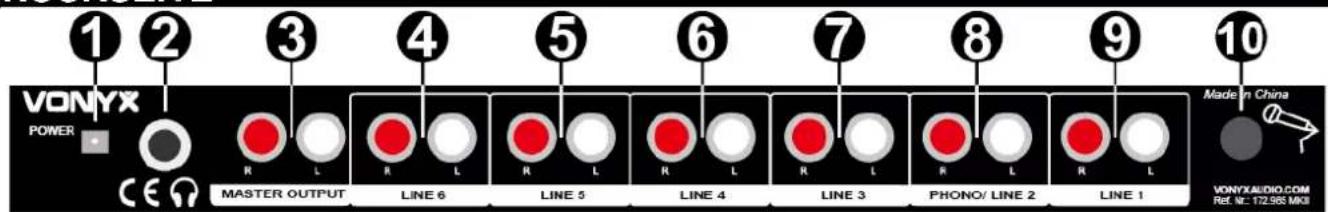

RÜCKSEITE

1. DC12V: Eingang für die Stromversorgung
2. KOPFHÖRERN: 6,35 mm Klinke zum Anschluss von Kopfhörern.
3. MASTERAUSGANG: Schließen Sie einen Verstärker über ein Audiokabel mit RCA-Anschlüssen an diesen an.
4. LINE 6: Eingangssignal
5. LINE 5: Eingangssignal
6. LINE 4: Eingangssignal
7. LINE 3: Eingangssignal
8. PHONO/LINE 2: Eingangssignal
9. LINE 1: Eingangssignal
10. MIKROFON: Eingang für den Anschluss eines Mikrofons

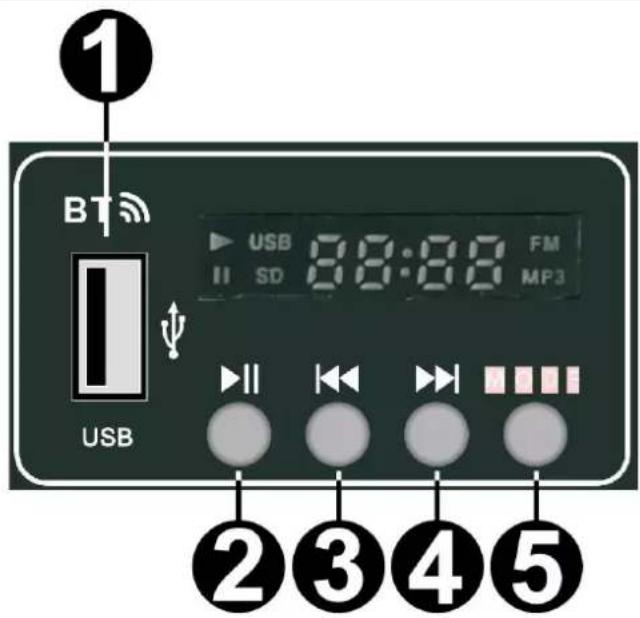

DISPLAY

1. USB: Schieben Sie den USB Stick in dem Slot. Das Gerät liest nur .Mp3 Dateiformate
2. MP3: Sie wählen den nächsten Track oder erhöhen den Lautstärkepegel
3. MP3: Sie starten die Playback- oder Pause Funktion
4. MP3: Sie wählen den vorherigen Track oder verringern den Lautstärkepegel
5. MODE: Taste- Um eine Audioquelle zu wählen

ANSCHLUSS AN BT

1. Aktivieren Sie die BT-Funktion auf Ihrem Gerät (Mobiltelefon, Tablet etc.), die Sie abspielen möchten. Siehe Bedienungsanleitung für dieses Gerät.
2. Drücken Sie die Taste "MODE" und aktivieren Sie die BT-Funktion.
3. Suchen Sie auf Ihrem BT-Gerät nach "VONYX" und stellen Sie die Verbindung her.

Wenn Sie nach einem Passwort gefragt werden, geben Sie "0000" ein.

Hinweis: Das BT hat eine Reichweite von etwa 10 Metern ohne jede Barriere.

ESPAÑOL

Equalizer: Low: +/- 12dB

Power supply: 220-240VAC 50Hz (12V Adapter)

Dimensions (L x W x H) : 331 x 205 x 40mm

Weight (kg) : 2.00
