STM2290 - Mengpaneel Vonyx - Gratis gebruiksaanwijzing en handleiding

Producttype	Mengpaneel
Merk	Vonyx
Model	STM2290
Frequentierespons	20 - 20.000 Hz
Totale harmonische vervorming	< 0,05%
Voeding	220-240 V wisselstroom, 50 Hz
Microfooningangsniveau	10 mV, 10 kΩ
Phono-ingangsniveau	15 mV, 22 kΩ
Lijn-ingangsniveau	300 mV, 30 kΩ
Equalizer	5 bands
Geluidseffecten	8 effecten (Rush, Giddy, Lag, Scream, Cap, Explode, Bell, enz.) met volume- en snelheidsregeling
Ingangen	Microfoon (6,35 mm jack), 2× Phono/Lijn, 4× Lijn, USB (MP3-bestanden), Bluetooth
Uitgangen	Master RCA, Hoofdtelefoon (6,35 mm jack)
Bluetooth	Ja, bereik ongeveer 10 m
MP3-speler	Ja, via USB-poort (.mp3-formaat)
Crossfader	Ja, selecteerbaar op kanalen 1-2 en 3-4
Display	LED VU-meter, scherm voor MP3-speler
Reiniging	Alleen droge doek, geen chemicaliën
Veiligheid	Niet de behuizing openen, vocht vermijden, geaard stopcontact gebruiken, bij onweer loskoppelen
Reserveonderdelen en repareerbaarheid	Gebruik originele onderdelen, reparatie alleen door een erkende technicus

Veelgestelde vragen - STM2290 Vonyx

Hoe sluit ik een Bluetooth-apparaat aan?

Schakel de BT-functie in op uw bronapparaat (telefoon, tablet...). Druk op de MODE-knop op het mengpaneel en schakel de BT-functie in. Selecteer 'VONYX' in de lijst met beschikbare apparaten. Als er om een wachtwoord wordt gevraagd, voer dan '0000' in. Het bereik is ongeveer 10 meter zonder obstakels.

Hoe stel ik het microfoonvolume in?

Gebruik de draaiknop VOLUME MIC aan de voorkant om het volume aan te passen van de microfoon die is aangesloten op de microfooningang (6,35 mm jack).

Waarom is er geen geluid?

Controleer of het apparaat is ingeschakeld (POWER-schakelaar). Zorg ervoor dat de kabels correct zijn aangesloten (voeding, ingangen, uitgangen). Controleer de instellingen van de faders en volumes (Master, Cue, enz.). Controleer of de bron correct is geselecteerd en of het volume van de bron niet op nul staat. Als het probleem aanhoudt, raadpleeg dan een technicus.

Hoe gebruik ik de geluidseffecten?

Druk op een van de 8 effectknoppen (Rush, Giddy, Lag, Scream, Cap, Explode, Bell, enz.) om het effect te activeren. Gebruik de SPEED-knop om de snelheid in te stellen en de VOLUME-knop om het niveau van het effect in te stellen.

Hoe sluit ik een platenspeler aan?

Sluit uw platenspeler aan op een van de PHONO/LINE-ingangen (2 of 3). Zorg ervoor dat de platenspeler een phono-voorversterker heeft of gebruik de speciale phono-ingang indien beschikbaar. Stel indien nodig de schakelaar in (niet expliciet vermeld, maar over het algemeen accepteren deze ingangen beide niveaus).

Hoe lees ik MP3-bestanden van een USB-stick?

Steek een USB-stick met .mp3-bestanden in de USB-poort van het mengpaneel. Gebruik de bedieningstoetsen van de MP3-speler (vorige, pauze/afspelen, volgende) om te navigeren. Het afspelen start automatisch. Gebruik de MODE-knop om indien nodig de USB-bron te selecteren.

Wat te doen bij condensatie?

Als het apparaat is blootgesteld aan temperatuurschommelingen, kan er condensatie optreden. Laat het apparaat voordat u het inschakelt op kamertemperatuur komen. Gebruik het nooit in vochtige ruimtes of buitenshuis.

Hoe reinig ik het mengpaneel?

Gebruik een droge, pluisvrije doek. Gebruik geen chemicaliën of spuitbussen, omdat deze de bekleding en schakelaars kunnen beschadigen. Voor hardnekkig vuil, bevochtig de doek licht met water.

Kan ik het mengpaneel buitenshuis gebruiken?

Nee, het apparaat is alleen ontworpen voor gebruik binnenshuis. Stel het niet bloot aan regen, vocht of extreme temperaturen buiten het bereik van 5°C tot 35°C.

Wat te doen als het apparaat niet inschakelt?

Controleer of het netsnoer correct is aangesloten en of het stopcontact werkt (220-240 V, 50 Hz). Controleer de zekering (10-16 A). Als het apparaat beschadigd is of interne componenten zichtbaar zijn, schakel het dan niet in en neem contact op met uw dealer.

GEBRUIKSAANWIJZING STM2290 Vonyx

Hartelijk dank voor de aanschaf van dit Vonyx product. Neemt u a.u.b. een paar momenten de tijd om deze handleiding zorgvuldig te lezen, aangezien wij graag willen dat u onze producten snel en volledig gebruikt.

Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie wel eens kunnen vervallen. Neem ook altijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. Tevens is het ook raadzaam om reparaties / modificaties e.d. over te laten aan gekwalificeerd personeel om een elektrische schok te voorkomen. Bewaar deze handleiding ook voor toekomstig gebruik.

• Bewaar de verpakking zodat u indien het apparaat defect is, dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen.
• Voordat het apparaat in werking wordt gesteld, altijd eerst een deskundige raadplegen. Bij het voor de eerste keer inschakelen kan een bepaalde reuk optreden. Dit is normaal en verdwijnt na een poos.
• In het apparaat bevinden zich onder spanning staande onderdelen; open daarom NOOIT dit apparaat.
• Plaats geen metalen objecten en mors geen vloeistof in het effect. Dit kan leiden tot elektrische schokken of defecten.
• Toestel niet opstellen in de buurt van warmtebronnen zoals radiatoren etc. en niet op een vibrerende onder- grond plaatsen. Dek ventilatieopeningen nooit af.
• Het apparaat is niet geschikt voor continu gebruik.
• Wees voorzichtig met het netsnoer en beschadig deze niet. Als het snoer kapot of beschadigd is, kan dit leiden tot elektrische schokken of defecten.
• Als u de stekker uit het stopcontact neemt, trek dan niet aan het snoer, maar aan de stekker.
• Om brand of elektrische schok te voorkomen, dient u dit apparaat niet bloot te stellen aan regen of vocht.
• Verwijder of plaats een stekker nooit met natte handen resp. uit en in het stopcontact.
• Indien zowel de stekker en/of netsnoer als snoeringang in het apparaat beschadigd zijn dient dit door een vakman hersteld te worden.
• Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtbaar zijn mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met de dealer.
• Sluit het apparaat nooit op een dimmer aan.
• Reparatie aan het apparaat dient te geschieden door een vakman of een deskundige.
• Sluit het apparaat alleen aan op een 220-240VAC / 50Hz (geaard) stopcontact, verbonden met een 10-16A meterkastgroep.

• Bij onweer altijd de stekker uit het stopcontact halen, zo ook wanneer het apparaat voor een langere tijd niet gebruikt wordt. Stelregel: Bij geen gebruik stekker verwijderen.

• Als u het apparaat lang niet gebruikt heeft en het weer wil gebruiken kan er condens ontstaan; laat het apparaat eerst op kamertemperatuur komen alvorens het weer in werking te stellen.

• Apparaat nooit in vochtige ruimten en buiten gebruiken.
• Om ongevallen in bedrijven te voorkomen moet rekening worden gehouden met de daarvoor geldende richtlijnen en moeten de aanwijzingen/waarschuwingen worden gevolgd.
• Het apparaat buiten bereik van kinderen houden. Bovendien mag het apparaat nooit onbeheerd gelaten worden.
• Gebruik geen schoonmaakspray om de schakelaars te reinigen. Restanten van deze spray zorgen ervoor dat smeer en stof ophopen. Raadpleeg bij storing te allen tijde een deskundige.
• Gebruik geen overmatige kracht bij het bedienen van het apparaat.
• Dit apparaat kan magnetisch veld veroorzaken. Houd dit apparaat ten minste 60 cm afstand van de computer of tv.
• Indien dit apparaat beschikt over een loodaccu, dient deze tenminste elke 3 maanden opgeladen te worden indien deze voor een langere periode niet wordt gebruikt anders bestaat de kans dat de accu permanent beschadigd.
• Bij een ongeval met dit product altijd eerst een deskundige raadplegen alvorens opnieuw te gebruiken.
• Tracht het apparaat niet schoon te maken met chemische oplossingen. Dit kan de lak beschadigen. Gebruik een droge doek om schoon te maken.
• Blijf uit de buurt van elektronische apparatuur die bromstoringen zouden kunnen veroorzaken.
• Bij reparatie dienen altijd originele onderdelen te worden gebruikt om onherstelbare beschadigingen en/of ontoelaatbare straling te voorkomen.
• Schakel eerst het toestel uit voordat u het netsnoer verwijdert. Verwijder netsnoer en aansluitsnoeren voordat u dit product gaat verplaatsen.
• Zorg ervoor dat het netsnoer niet beschadigd/defect kan raken wanneer mensen erover heen lopen. Het netsnoer vóór ieder gebruik controlleren op breuken/defecten!
• In Nederland/België is de netspanning 220-240Vac/50Hz. Indien u reist (en u neemt het apparaat mee) informeer dan naar de netspanning in het land waar u verblijft.

Deze markering wordt weergegeven om u erop attent te maken dat een levensgevaarlijke spanning in het product aanwezig is en dat bij aanraking van deze delen een elektrische schok wordt verkregen.

Deze markering wordt weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op te volgen.

OPMERKING: Om zeker te zijn van een correcte werking, dient u dit apparaat in een ruimte te gebruiken waar de temperatuur tussen de 5°C/41°F en 35°C/95°F ligt.

Raadpleeg eventueel www.wecycle.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen kunnen worden gerecycled, gooi ze daarom niet bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl

Alle (defecte) artikelen dienen gedurende de garantieperiode altijd retour te worden gezonden in de originele verpakking. Voer zelf geen reparaties uit aan het toestel; in élk geval vervalt de totale garantie. Ook mag het toestel niet eigenmachtig worden gemodificeerd, ook in dit geval vervalt de totale garantie. Ook vervalt de garantie bij ongevallen en beschadigingen in élke vorm t.g.v. onoordeelkundig gebruik en het niet in achtnemen van het gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Vonyx geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstructies en waarschuwingen. Dit geldt ook voor gevolgschade in wélke vorm dan ook.

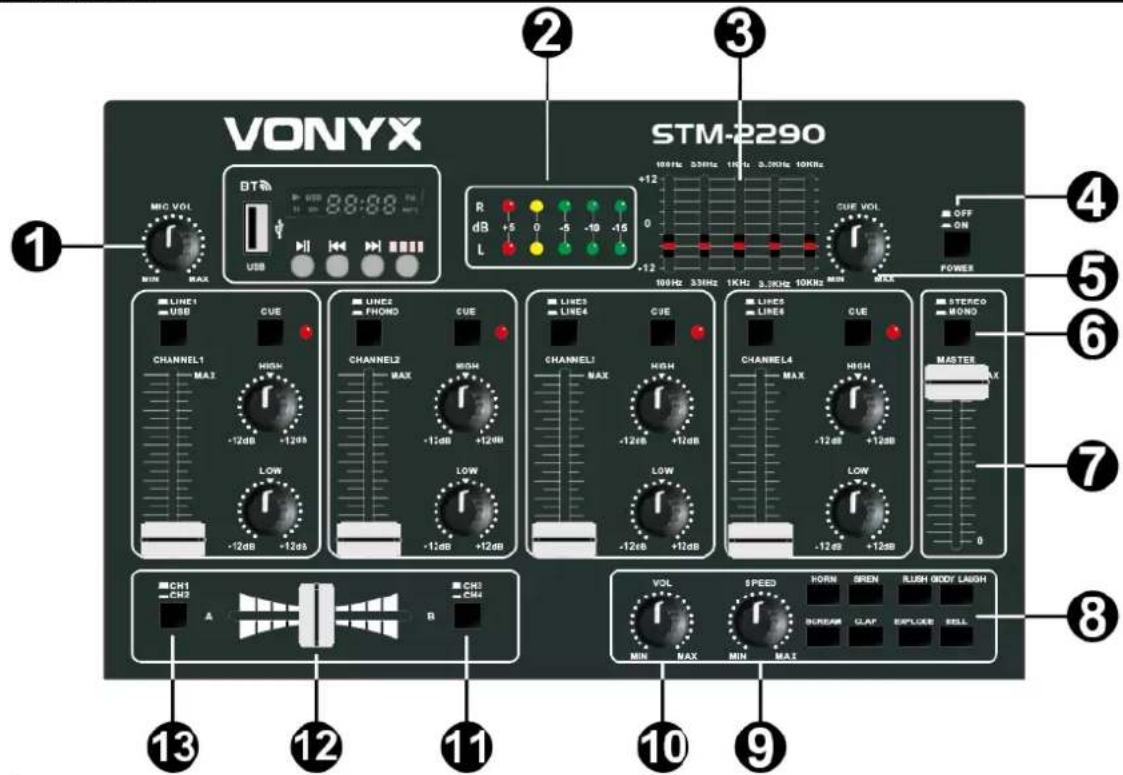

VOORPANEEL

1. MIC VOL: Microfoon volumeregelaar
2. LED VU: meter geeft het niveau van het uitgangssignaal weer
3. EQ: 5-Band Equalizer voor kanaal rechts
4. AAN / UIT
5. CUE VOL: Hoofdtelefoon volumeregelaar
6. STEREO/MONO
7. MASTER: volume regelaar om het niveau van het uitgangssignaal te kunnen regelen
8. GELUIDSEFFECT: Er kunnen acht verschillende geluidseffecten aan uw mixer worden toegevoegd door op de verschillende effecttoetsen te drukken
9. SNELHEID: regelaar voor geluidseffecten
10. VOLUME: regelaar voor geluidseffecten
    11.CROSSFADER SELECTIE: selectie voor kanaal 3 of 4
11. CROSS FADER: Hiermee kunnen toegevoegde kanalen worden gemengd
12. CROSSFADER SELECTIE: voor kanaal 1 of 2

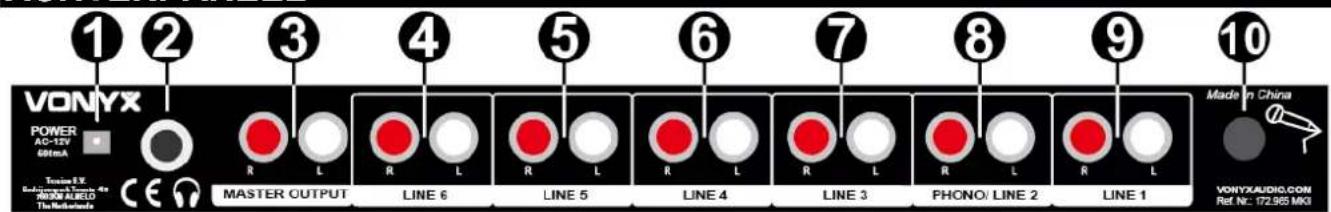

ACHTERPANEEL

1. DC12V: Ingang voor voeding
2. HOOFDTELEFOON: 6.35mm jack voor het aansluiten van een hoofdtelefoon
3. MASTER OUTPUT: Sluit hier een versterker op aan via een audio kabel met RCA connectoren
4. LINE 6: Ingang signaal
5. LINE 5: Ingang signaal
6. LINE 4: Ingang signaal
7. LINE 3: Ingang signaal
8. PHONO/LINE 2: Ingang signaal
9. LINE 1: Ingang signaal
   10.MICROFOON: Ingang voor het aansluiten van een microfoon

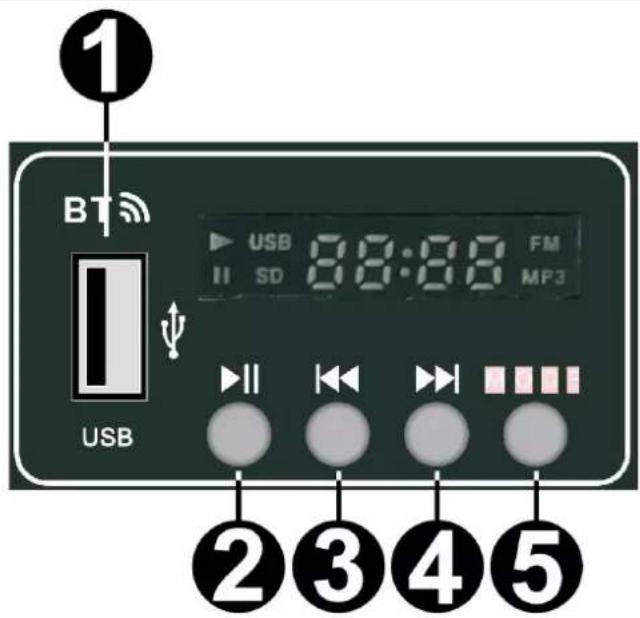

DISPLAY

1. USB: Steek de USB stick in dit slot. De unit leest alleen .mp3 file formaten
2. MP3: U selecteert de volgende track (kort indrukken) of verhoogt het volume (lang indrukken)
3. MP3: U start de Playback- of Pauze functie
4. MP3: U selecteert de volgende track (kort indrukken) of verhoogt het volume (lang indrukken)
5. MODE: Drukken om een audiobron te selecteren

VERBINDEN MET BT

1. Activeer de BT-functie op uw apparaat (Mobiele telefoon, tablet etc.) waarvan u muziek wilt afspelen. Zie de gebruiksaanwijzing van dat apparaat.
2. Druk op de "MODE"-toets en activeer de BT-functie.
3. Selecteer "VONYX" op uw BT-apparaat en maak de verbinding.

Indien er om een wachtwoord wordt gevraagd, voer "0000" in.

Opmerking: De BT heeft een bereik van ongeveer 10 meter zonder enkele barrière.
