Produkttyp	Analoges 8-Kanal-Mischpult
Marke	Vonyx
Modell	AM8A
Stromversorgung	220-240 V~, 50 Hz
Leistungsaufnahme	Ca. 30 W
Abmessungen (ca.)	350 x 300 x 100 mm
Gewicht (ca.)	3,5 kg
Anzahl der Kanäle	8 Kanäle
Mikrofoneingänge	8 × XLR mit Phantomspeisung +48 V
Line-Eingänge	8 × 6,35 mm Klinke, symmetrisch
Zusätzliche Eingänge	USB, SD, Bluetooth (Streaming)
Hauptausgänge	Left / Right (XLR oder Klinke)
Lautsprecherausgänge	2 × 6,35 mm Klinke (L/R)
Kopfhörerausgang	6,35 mm Klinke
Aufnahmeausgang	Record-Buchse (RCA oder Klinke)
Effekt-Schleife	Send / Return (EFX)
Equalizer pro Kanal	3 Bänder: HI (Höhen) und LOW (Tiefen)
Graphischer Equalizer	Stereo 2 × 5 Bänder
Interne Effekte	DSP mit Echo und Repeat-Regelung
Monitoring-Funktionen	PFL, Peak-LED, VU-Meter
Fader	8 Kanal-Fader + 2 Master-Fader (L/R)
Wartung	Trockenes Tuch, keine chemischen Reiniger
Reparierbarkeit	Nur durch qualifiziertes Fachpersonal
Sicherheit	Sicherung 10-16 A, Erdung, nicht öffnen

Häufig gestellte Fragen - AM8A Vonyx

Wie schließe ich ein Mikrofon an das Mischpult an?

Schließen Sie das Mikrofon an einen XLR-Eingang (MIC-Buchse) an. Verwenden Sie ein symmetrisches XLR-Kabel. Wenn Sie ein Kondensatormikrofon verwenden, aktivieren Sie die Phantomspeisung +48V über den PHANTOM-Schalter auf der Rückseite. Stellen Sie den GAIN des Kanals für einen optimalen Pegel ein.

Wie verwende ich die Bluetooth-Funktion?

Drücken Sie einmal die Taste USB/SD, um 'BT' auf dem Display anzuzeigen. Das Mischpult wird für Mobilgeräte sichtbar. Aktivieren Sie Bluetooth auf Ihrem Smartphone oder Tablet und suchen Sie nach 'Vonyx AM8A' (oder dem angezeigten Namen). Verbinden Sie sich. Die Lautstärke wird mit dem Regler VOLUME MP3/AUX eingestellt.

Wie stelle ich den Echo-Effekt ein?

Verwenden Sie den Regler REPETITION, um die Wiederholungsfrequenz des Echos einzustellen. Stellen Sie EFFECT LEVEL für die Lautstärke des Effekts ein. Drücken Sie DSP, um den Effekttyp auszuwählen (Original, Multi usw.). Der EFF-Regler auf jedem Kanal bestimmt die Menge des auf diesen Kanal angewendeten Effekts.

Was ist Phantomspeisung und wann wird sie verwendet?

Die Phantomspeisung sendet eine Spannung von +48V über die XLR-Kabel, um Kondensatormikrofone mit Strom zu versorgen. Aktivieren Sie den PHANTOM-Schalter nur, wenn Sie diesen Mikrofontyp verwenden. Aktivieren Sie ihn nicht mit dynamischen Mikrofonen, das schadet ihnen nicht, ist aber unnötig.

Wie nehme ich eine Session auf?

Verwenden Sie die RECORD-Buchse auf der Rückseite, um ein Aufnahmegerät (Recorder, Computer) anzuschließen. Schließen Sie je nach Gerät ein RCA- oder Klinkenkabel an. Der Ausgangspegel entspricht dem Main Mix.

Wie schließe ich passive Lautsprecher an?

Schließen Sie die Lautsprecher an die SPEAKER OUTPUT-Ausgänge (6,35 mm Klinkenbuchsen) mit der Bezeichnung LEFT und RIGHT an. Stellen Sie sicher, dass die Impedanz der Lautsprecher mit dem integrierten Verstärker kompatibel ist (überprüfen Sie die Bedienungsanleitung). Verwenden Sie geeignete Lautsprecherkabel.

Was tun, wenn der Ton übersteuert oder verzerrt ist?

Überprüfen Sie die GAIN-Einstellung jedes Kanals: Verringern Sie sie, wenn die PEAK-LED aufleuchtet. Reduzieren Sie die Lautstärke an den Kanal-Fadern oder den Master-Fadern. Stellen Sie sicher, dass der Equalizer bestimmte Frequenzen nicht zu stark anhebt. Vermeiden Sie eine Übersteuerung des Line-Eingangs.

Wie reinige ich das Mischpult?

Trennen Sie das Gerät vom Netz. Verwenden Sie ein trockenes, weiches Tuch, um die Oberfläche abzuwischen. Verwenden Sie niemals chemische Reiniger, Aerosole oder Flüssigkeiten, da diese die Bedienelemente und Schaltkreise beschädigen können.

Was bedeutet die PEAK-LED auf einem Kanal?

Die PEAK-LED zeigt an, dass der Eingangssignalpegel zu hoch ist und zu übersteuern droht. Wenn die LED leuchtet, reduzieren Sie den GAIN des betreffenden Kanals, um Verzerrungen zu vermeiden.

Was tun bei Brummen oder Störgeräuschen?

Überprüfen Sie, ob alle Kabel richtig angeschlossen und in gutem Zustand sind. Stellen Sie sicher, dass das Mischpult geerdet ist. Halten Sie Audiokabel von Stromkabeln fern. Verwenden Sie für lange Strecken symmetrische Kabel. Schalten Sie unnötige Geräte in der Nähe aus.

BEDIENUNGSANLEITUNG AM8A Vonyx

Vielen Dank für den Kauf dieses Vonyx gerat. Nehmen Sie sich einen Augenblick Zeit, um diese Anleitung sorgfältig durchzulesen, damit sie die Möglichkeiten, die unser Produkt bietet, sofort voll ausnutzen können.

Lesen Sie erst die Anleitung vollständig vor der ersten Inbetriebnahme durch. Befolgen Sie die Anweisung, da sonst jeglicher Garantieanspruch verfällt. Treffen Sie stets alle Sicherheits-vorkehrungen um Feuer und/oder Stromschlag zu vermeiden. Reparaturen dürfen nur von qualifiziertem Fachpersonal ausgeführt werden, um Stromschlag zu vermeiden. Bewahren Sie diese Anleitung für spätere Bezugnahme auf.

• Bewahren Sie die Verpackung auf, um das Gerät im Bedarfsfall sicher transportieren zu können.
• Bevor das Gerät in Betrieb genommen wird, muss es erst von einem Fachmann überprüft werden. Bei der ersten Benutzung kann etwas Geruch auftreten. Das ist normal und verschwindet nach einer Weile
• Das Gerät enthält unter Spannung stehende Teile. Daher NIEMALS das Gehäuse öffnen.
• Keine Metallgegenstände oder Flüssigkeiten ins Gerät dringen lassen. Sie können zu Stromschlag und Defekten führen.
• Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern aufstellen. Nicht auf eine vibrierende Oberfläche stellen. Niemals die Belüftungsschlitze abdecken.
• Das Gerät ist nicht für Dauerbetrieb geeignet.
• Gehen Sie vorsichtig mit dem Netzkabel um und beschädigen Sie es nicht. Eine beschädigte Netzchnur kann zu Stromschlag und Defekten führen.
• Wenn Sie das Gerät vom Netz trennen, immer am Stecker ziehen, niemals an der Schnur.
• Um Feuer und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen.
• Den Stecker nie mit nassen Händen in eine Netzsteckdose stecken oder abziehen.
• Wenn sowohl der Stecker und/oder die Netzchnur bzw. der Kabeleintritt ins Gerät beschädigt sind, müssen sie von einem Fachmann repariert werden.
• Wenn das Gerät so beschädigt ist, dass Innenteile sichtbar sind, darf der Stecker NICHT in eine Steckdose gesteckt werden und das Gerät darf NICHT eingeschaltet werden. Wenden Sie sich in dem Fall an Ihren Fachhändler. Das Gerät darf nicht an einen Dimmer angeschlossen werden.
• Reparaturen dürfen nur von einem Fachmann oder Sachverständigen ausgeführt werden.
• Das Gerät nur an eine geerdete 10-16A Netzsteckdose mit 220-240V AC/50Hz Spannung anschließen.
• Bei Gewitter oder längerem Nichtgebrauch den Netzstecker abziehen. Die Regel gilt: Bei Nichtgebrauch Netzstecker abziehen.
• Wenn das Gerät längere Zeit nicht benutzt wurde, kann sich Kondenswasser gebildet haben. Lassen Sie das Gerät erst auf Zimmertemperatur kommen, bevor Sie es einschalten.

Das Gerät nicht in feuchten Räumen oder im Freien benutzen.

• Um Unfällen in der Öffentlichkeit vorzubeugen, müssen die geltenden Richtlinien beachtet und die Anweisungen/Warnungen befolgt werden.
• Niemals das Gerät kurz hintereinander ein- und ausschalten. Dadurch verkürzt sich die Lebensdauer erheblich.
• Das Gerät außerhalb der Reichweite von Kindern halten. Das Gerät niemals unbeaufsichtigt lassen.
• Die Regler nicht mit Reinigungssprays reinigen. Diese hinterlassen Rückstände, die zu Staub- und Fettansammlungen führen. Bei Störungen immer einen Fachmann um Rat fragen.
• Das Gerät nur mit sauberen Händen bedienen.
• Das Gerät nicht mit Gewalt bedienen.
• Wenn dieses Gerät eine Blei-Säure-Batterie hat, soll dies jede 3 Monate zumindest wieder aufgeladen werden, wenn es nicht für eine längere Zeit nicht benutzt wird, sonst ist es möglich, dass die Batterie dauerhaft beschädigt.
• Nach einem Unfall mit dem Gerät immer erst einen Fachmann um Rat fragen, bevor Sie es wieder einschalten.
• Keine chemischen Reinigungsmittel benutzen, die den Lack beschädigen. Das Gerät nur mit einem trockenen Tuch abwischen.
• Nicht in der Nähe von elektronischen Geräten benutzen, die Brummstörungen verursachen können.
• Bei Reparaturen nur die Original-Ersatzteile verwenden, um starke Schäden und/oder gefährliche Strahlungen zu vermeiden.
• Bevor Sie das Netz- und/oder Anschlusskabel abziehen, erst das Gerät ausschalten. Netz- und Anschlusskabel abziehen, bevor Sie das Gerät umstellen.
• Sorgen Sie dafür, dass das Netzkabel nicht beschädigt werden kann, wenn Menschen darüber laufen. Das Netzkabel vor jedem Einsatz auf Brüche/Schadstellen überprüfen.
• In Deutschland beträgt die Netzspannung 220-240V AC / 50Hz. Wenn Sie das Gerät auf Reisen mitnehmen, prüfen Sie, ob die örtliche Netzspannung den Anforderungen des Geräts entspricht.

Dieses Zeichen weist den Benutzer darauf hin, dass lebensgefährliche Spannungen im Gerät anliegen, die bei Berührung einen Stromschlag verursachen.

Dieses Zeichen lenkt die Aufmerksamkeit des Benutzers auf wichtige Hinweise in der Anleitung hin, die unbedingt eingehalten werden müssen.

HINWEIS: Um einen einwandfreien Betrieb zu gewährleisten, muss die Raumtemperatur zwischen 5° und 35°C. liegen.

Tronios BV Registrierungsnummer : DE51181017 (ElektroG). Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem sammelpunkt für das Recycling abgegeben werden. Hiermit leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Tronios BV Registrierungsnummer : 21003000 (BatterieG).

Lithiumbatterien und Akkupacks sollten nur im entladenen Zustand in die Altbatteriesammelgefäße bei Handel und bei öffentlich-rechtlichen Entsorgungsträgern gegeben werden. Bei nicht vollständig entladenen Batterien Vorsorge gegen Kurzschluß treffen durch Isolieren der Pole mit Klebestreifen. Der Endnutzer ist zur Rückgabe von Altbatterien gesetzlich verpflichtet.

Reparieren Sie das Gerät niemals selbst und nehmen Sie niemals eigenmächtig Veränderungen am Gerät vor. Sie verlieren dadurch den Garantieanspruch. Der Garantieanspruch verfällt ebenfalls bei Unfällen und Schäden in jeglicher Form, die durch unsachgemäßen Gebrauch und Nichtbeachtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind. Vonyx ist in keinem Fall verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt auch für Folgeschäden jeglicher Form.

AUSPACKEN

Packen Sie das Gerät sofort nach Empfang aus und prüfen Sie den Inhalt. Wenn Teile fehlen oder beschädigt sind, benachrichtigen Sie sofort den Spediteur und bewahren Sie die Verpackung auf. Falls ein Gerät ins Werk zurückgeschickt werden muss, ist es wichtig, dass es in der Originalverpackung versandt wird.

Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät so lange ausgeschaltet, bis es Zimmertemperatur erreicht hat!

NETZANSCHLUSS

Die benötigte Versorgungsspannung steht auf dem Typenschild auf der Rückseite des Geräts. Die angegebenen Stromwerte entsprechen einem Durchschnittswert bei normalem Betrieb. Alle Geräte müssen direkt ans Netz angeschlossen werden und dürfen nicht über Dimmerpacks geschaltet werden. Bevor Sie eine Spannung anlegen, prüfen Sie, ob der Wert der zulässigen Spannung entspricht.

Verbinden Sie immer das Gerät an einem geschützten Schaltkreis (Leistungsschalter oder Sicherung). Stellen Sie sicher, das Gerät ist elektrisch geerdet, um das Risiko eines Stromschlags oder Feuer zu vermeiden.

BEDIENELEMENTE

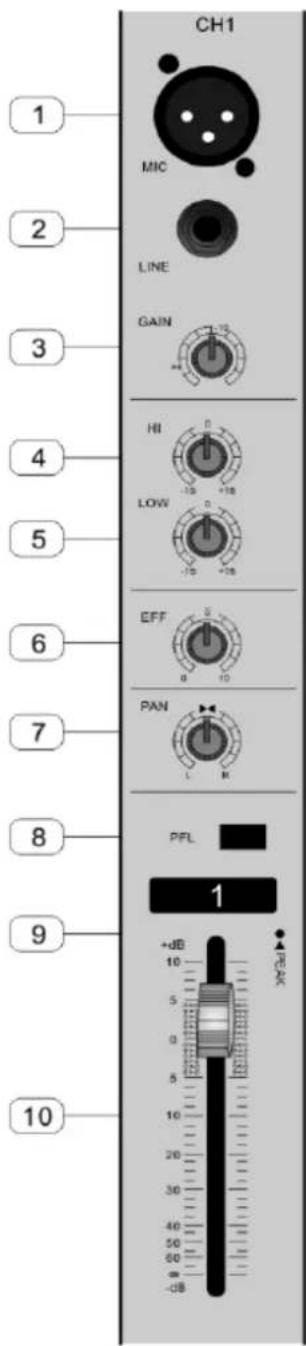

1. INGANG BALANCED MICROPHON-EINGANG

Symmetrischer XLR-Eingang.

2. LINE-EINGANG

Symmetrische 6,3-mm-Klinkenbuchse. Sie können entweder symmetrisch oder unsymmetrisch Anschlüssen.

3. TRIM

Einstellen des Eingangssignalpegels.

4. HI EQ

Einstellen der Höhen.

5. LOW EQ

Einstellen der Bässe.

6. EFFECT

Verwenden Sie diese Regler, um den gewünschten Effektpegel einzustellen. Der EFF-Regler passt das Eingangssignal an, um den gewünschten Effekt zu erzielen.

7. PAN

Der Pan-Regler bestimmt die Stereoposition des Kanalsignals. Wenn mit Untergruppen arbeiten, können Sie die Pan-Regler verwenden, um das Signal zu einem Ausgang zuweisen, die Sie zusätzliche Flexibilität in Aufnahmesituationen gibt.

8. PFL

Wird für die Kopfhörerüberwachung jedes Kanals unabhängig von der Hauptmischung verwendet. Mit der PFL-Funktion (Pre-Fader Listen) kann der Benutzer den Pegel vor der Fader-Kontrolle abhören; Eine nachfolgende Einstellung des Fader-Reglers (9) ändert nicht den Pegel, bei dem der Regler während der Einstellung der Kanalverstärkung nützlich ist.

9. PEAK

Diese Peak LED dient als Übersteuerungsanzeige des Kanals. Leuchtet sie permanent, reduzieren Sie die Eingangsverstärkung mit dem Trim-Regler und/oder drehen die Klangregler zurück.

10. KANAL FADER

Einstellen des Kanal-Signalpegel. Verwenden Sie diese Fader, die Balance zwischen den verschiedenen Kanälen einzustellen.

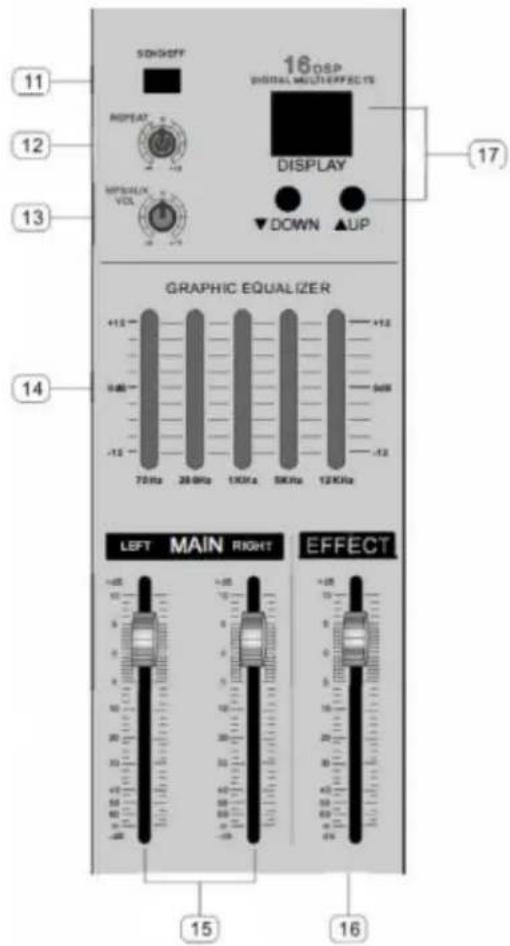

11. SEND / EFFECT

Drücken Sie die Taste, um ein Effektsignal an die Kanäle zu senden.

12. REPEAT

Mit diesem Drehknopf wird die Frequenz der Echowiederholung eingestellt. Da zu viel Echo-Wiederholung ein Heulen verursachen kann, müssen Sie die Frequenz richtig einstellen

13. MP3/AUX VOL

Lautstärkeregler für AUX-Eingang, MP3 über USB oder SD.

14. STEREO GRAPHIC EQUALIZER

Mit dem grafischen Stereo-Equalizer können Sie den Klang an die Raumakustik anpassen.

15. OUTPUT MAIN FADER (Links/Rechts)

Master-Fader zur Einstellung der Lautstärke des Ausgangssignals links / rechts.

16. EFFECT LEVEL

Mit diesem Regler können Sie den Signalpegel von Effekt und externem Effekt einstellen.

17. DSP

Drücken Sie die Taste, um einen Effekt auszuwählen.

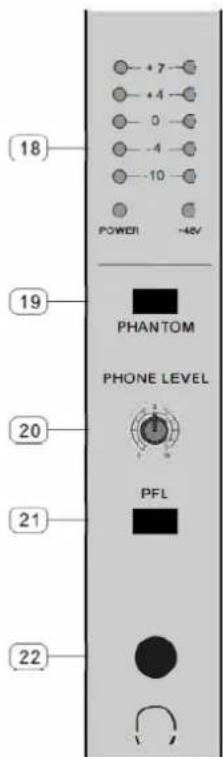

18. OUTPUTS LEVEL

Diese LEDs zeigen das abgehende Signal an.

19. PHANTOM POWER

Dieser Druckschalter schaltet die Phantomspannung ein- und aus. Wenn der Schalter gedrückt wird, liefert der Mischer + Power 48V Phantom auf alle Kanäle mit XLR-Buschen. Stellen Sie diesen Schalter ein, wenn eine oder mehrere phantomgespeiste Kondensatormikrofone verwenden.

20. HEADPHONE LEVEL

Lautstärkeregler für den Signalpegel von Kopfhörern.

21. PFL

Durch Drücken der Taste PRE sind die AUX-Ausspielwege von post-fader auf pre-fader umschaltbar.

22. HEADPHONE JACK

6,3-mm-Ausgang zum Anschluss von Kopfhörern.

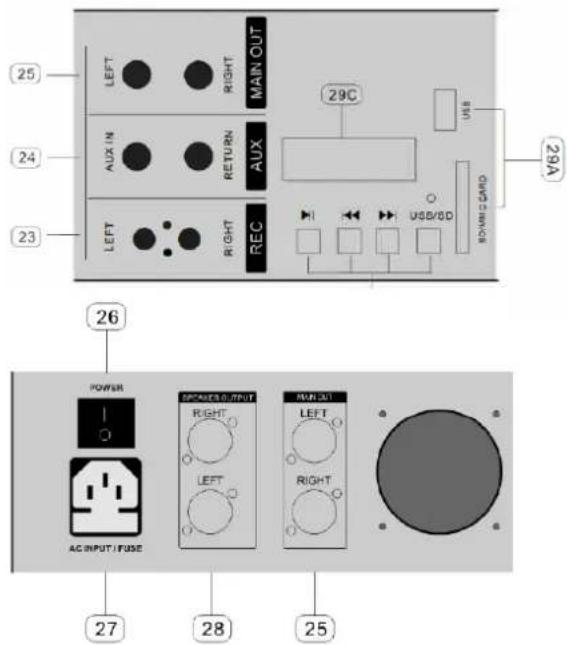

23. RECORD PIN JACK

Diese Verbindung kann zu Aufnahmezwecken mit einer Audioquelle verbunden werden.

24. FX SEND RETURN

Diese Verbindung kann verwendet werden, um alle Arten von externen Effekten zu verbinden.

25. OUTPUT JACK (LEFT / RIGHT)

Anschließen von Audioquellen an das Master-Signal, unter anderem für Verstärker, aktive Monitore usw.

26. NETZSCHALTER

27. NETZANSCHLUSS

28. SPEAKER JACK LEFT, RIGHT

Diese 6,3-Anschlüsse dienen zum Anschluss von Lautsprechern.

29. A. USB / SD-Anschluss

B: USB / SD-Betrieb mit Start / Pause, Previous, Next und Mode (USB, SD und BT). Drücken Sie einmal, um "BT" anzuzeigen, jetzt kann das Mischpult von einem mobilen Gerät zum Streamen gefunden werden.

C: Anzeige für die Anzeige von Uhrzeit und Titel.

BT STREAMING

Drücken Sie die USB/SD-Taste einmal, um "BT" auf dem Display anzuzeigen. Jetzt kann das Mischpult von einem mobilen Gerät zum Zweck des Streamings gefunden werden.
