INSTRUKCJA OBSŁUGI PocketJet PJ563 BROTHER

Podręcznik szybkiej obsługi

Dziękujemy za zakup drukarki PocketJet PJ-522/PJ-523/PJ-562/PJ-563 (określanej odtąd słowem „drukarka”).

Ta monochromatyczna drukarka termiczna nadaje się wyjątkowo dobrze do zastosowań przenośnych i można ją podłączyć do urządzeń z systemem operacyjnym Windows Mobile® i komputerów Windows® PC (komputerów z systemem operacyjnym Windows®) w celu wykonania szybkich wydruków.

Podręczniki (niniejszy Podręcznik szybkiej obsługi oraz User's Guide (Podręcznik użytkownika) znajdujące się na płycie CD-ROM) zawierają ważne informacje dotyczące obsługi oraz instrukcje. Przed użyciem tej drukarki należy przeczytać niniejszy podręcznik, aby uzyskać informacje na temat prawidłowej obsługi.

Ponadto sugerujemy umieszczenie podręczników w dostępnym miejscu, aby z łatwością korzystać z nich w przyszłości.

Deklaracja zgodności Federalnego Urzędu Łączności USA (FCC) (Tylko model USA)

Deklaracja zgodności (Tylko Europa/Turcja)

Firma BROTHER INDUSTRIES, LTD.

15-1, Naeshiro-cho, Mizuho-ku, Nagoya, 467-8561, Japonia

oświadcza, że niniejszy produkt spełnia zasadnicze wymogi i istotne zalecenia Dyrektywy 2004/108/EC i 2005/32/EC.

Zasilacz PA-AD-510 spełnia zasadnicze wymogi i istotne zalecenia Dyrektywy 2006/95/EC.

Deklaracja zgodności znajduje się na naszej stronie internetowej. Przejdź do http://solutions.brother.com ->

wybierz region (np. Europe) -> wybierz kraj -> wybierz model -> wybierz „Podręczniki” -> wybierz Deklaracja zgodności (* wybierz język, jeśli to konieczne).

Numer modelu: PJ-562, PJ-563

Deklaracja zgodności (Tylko Europa/Turcja)

Firma BROTHER INDUSTRIES, LTD.

15-1, Naeshiro-cho, Mizuho-ku, Nagoya, 467-8561, Japonia

oświadcza, że niniejszy produkt spełnia zasadnicze wymogi i istotne zalecenia Dyrektywy 1999/5/EC i 2005/32/EC.

Zasilacz PA-AD-510 spełnia zasadnicze wymogi i istotne zalecenia Dyrektywy 2006/95/EC.

Deklaracja zgodności znajduje się na naszej stronie internetowej. Przejdź do http://solutions.brother.com -> wybierz region (np. Europe) -> wybierz kraj -> wybierz model -> wybierz „Podręczniki” -> wybierz Deklaracja zgodności (* wybierz język, jeśli to konieczne).

OSTROŻNIE

RYZYKO WYBUCHU W PRZYPADKU WYMIANY BATERII NA BATERIĘ NIEODPOWIEDNIEGO TYPU.

ZUŻYTE BATERIE NALEŻY UTYLIZOWAĆ ZGODNIE Z INSTRUKCJAMI.

○ Zawartość tego podręcznika może ulec zmianie bez powiadomienia.
○ Zawartość niniejszego podręcznika nie może być bez zgody powielana lub reprodukowana, częściowo bądź w całości.
O Należy pamiętać, że nie bierzemy odpowiedzialności za szkody powstałe w wyniku trzęsień ziemi, pożarów lub innych kataklizmów, działań stron trzecich, celowe działania lub zaniechania ze strony użytkownika, niewłaściwe użytkowanie w innych warunkach.
O Należy pamiętać, że nie bierzemy odpowiedzialności za szkody (takie jak straty, utrata zysków biznesowych, utrata zysków, zakłócenia w funkcjonowaniu firmy lub utrata możliwości komunikacji), które mogą wystąpić w wyniku użycia lub braku możliwości użycia tej drukarki.
O Jeśli ta drukarka okaże się być wadliwa z powodu usterek fabrycznych, zostanie wymieniona w okresie gwarancji.
○ Nie bierzemy odpowiedzialności za szkody mogące powstać w wyniku nieprawidłowego działania tej drukarki po podłączeniu niekompatybilnego sprzętu lub użyciu niekompatybilnego oprogramowania.

Znaki towarowe

○ Microsoft ^® Windows ^® i Windows Vista ^® to zarejestrowane znaki towarowe firmy Microsoft Corporation w Stanach Zjednoczonych i innych krajach.
○ Słowo i logo Bluetooth należą do firmy Bluetooth® SIG, Inc. i korzystanie z nich objęte jest licencją firmy Brother Industries, Ltd.
○ Adobe® i Reader® są zarejestrowanymi znakami towarowymi firmy Adobe Systems Incorporated w Stanach Zjednoczonych i/lub innych krajach.
O Wszelkie inne wspomniane nazwy oprogramowania i produktów są znakami handlowymi lub zarejestrowanymi znakami handlowymi, należącymi do odpowiednich właścicieli.

Środki ostrożności

To urządzenie zostało tak zaprojektowane, aby jego użycie było bezpieczne w środowisku biurowym lub domowym. Użycie w innych warunkach może spowodować awarię urządzenia lub może sprawić, że będzie ono niebezpieczne.

Poniżej przedstawione środki ostrożności zawierają ważne informacje dotyczące bezpieczeństwa i należy ich ściśle przestrzegać. W przypadku awarii drukarki należy niezwłocznie zaprzestać korzystania z niej, a następnie skontaktować się ze sprzedawcą, u którego dokonano zakupu.

Poniżej przedstawiono znaczenie symboli użytych w podręczniku.

Ostrzeżenie	Nieprzestrzeganie instrukcji oznaczonych tym symbolem może doprowadzić do śmierci lub poważnych obrażeń.
Ostrożnie	Nieprzestrzeganie instrukcji oznaczonych tym symbolem może doprowadzić do obrażeń lub uszkodzenia mienia.

Znaczenie symboli używanych w tym podręczniku

	Oznacza niebezpieczeństwo
	Oznacza ryzyko pożaru w pewnych okolicznościach
	Oznacza ryzyko porażenia prądem elektrycznym w pewnych okolicznościach
	Oznacza ryzyko poparzeń w pewnych okolicznościach
	Oznacza czynność, której nie wolno wykonywać
	Oznacza ryzyko zapłonu, gdy w pobliżu znajduje się źródło ognia
	Oznacza ryzyko trwałych obrażeń w przypadku dotknięcia oznaczonej części drukarki
	Oznacza ryzyko obrażeń, takich jak porażenie prądem elektrycznym, w przypadku demontażu oznaczonej części drukarki
	Oznacza ryzyko porażenia prądem elektrycznym w przypadku obsługi mokrymi rękami
	Oznacza ryzyko porażenia prądem elektrycznym w przypadku wystawienia drukarki na działanie wody
	Oznacza czynność, którą należy wykonać
	Oznacza, że należy odłączyć przewód zasilania od gniazdka sieciowego

Dotyczące tej drukarki (akumulator Ni-MH)

⚠ Ostrzeżenie
	W tej drukarce nie należy używać akumulatorów innych niż podane w specyfikacji, ponieważ może to doprowadzić do pożaru lub porażenia prądem elektrycznym.Należy uważnie przestrzegać powyższych środków ostrożności dotyczących akumulatorów Ni-MH (PA-BT-500; określanych odtąd słowem „akumulator”) dołączonych do drukarki, w przeciwnym wypadku może dojść do wydzielania nadmiernej ilości ciepła, powstawania pęknięć, pożaru, porażenia prądem elektrycznym lub uszkodzeń.○ Aby naładować akumulator, należy włożyć go do drukarki PocketJet PJ-522/PJ-523/PJ-562/PJ-563, a następnie użyć zasilacza sieciowego przeznaczonego wyłącznie do tej drukarki.○ Nie należy wkładać akumulatora do urządzeń innych niż drukarka PocketJet PJ522/PJ-523/PJ-562/PJ-563. Nie należy podłączać go bezpośrednio do zasilacza sieciowego, gniazda zapalniczki samochodowej lub gniazdka sieciowego.○ Nie należy wystawiać akumulatora lub drukarki z zainstalowanym akumulatorem na działanie ciśnienia, ciepła lub ładunku elektrycznego (na przykład w piekarniku, kuchence mikrofalowej, suszarce, sprzęcie wysokiego napięcia lub kuchence elektromagnetycznej).○ Nie należy umieszczać akumulatora lub drukarki z zainstalowanym akumulatorem w pobliżu ognia lub w miejscu narażonym na działanie ciepła lub wysokich temperatur (na przykład w pobliżu płomienia lub kuchenki, na słońcu oraz w nagrzanym samochodzie).○ Nie należy umieszczać akumulatora lub drukarki z zainstalowanym akumulatorem w pobliżu wody lub wody morskiej. Ponadto nie należy ich upuszczać ani pozwolić na ich zamoczenie.○ Nie należy zwierać styków akumulatora lub drukarki z zainstalowanym akumulatorem, na przykład przy pomocy metalowego przedmiotu.○ Nie należy przekłuwać ani dziurawić akumulatora lub drukarki z zainstalowanym akumulatorem przy pomocy ostrego przedmiotu, na przykład gwoździa.○ Akumulatora lub drukarki z zainstalowanym akumulatorem nie należy uderzać, deptać, rzucać, upuszczać lub narażać na silne wstrząsy.○ Nie należy demontować lub modyfikować akumulatora lub drukarki z zainstalowanym akumulatorem.○ Nie należy używać uszkodzonego lub zdeformowanego akumulatora.○ Nie należy używać w środowisku korozyjnym (na przykład narażonym na działanie słonego powietrza lub słonej wody, kwasu, zasad lub źracęgo gazu).
	Nie można dopuścić, aby jakakolwiek część urządzenia, akumulatora lub zasilacza sieciowego weszła w kontakt z woda.● Nie należy używać urządzenia w miejscach nadmiernie zakurzonych, wilgotnych lub gorących.● Nie należy wkładać ciał obcych.
	Nie należy używać drukarki w miejscach specjalnych, na przykład pobliżu sprzętu medycznego. Fale elektromagnetyczne mogą spowodować nieprawidłowe działanie.
	Jeśli w pobliżu trwa burza z piorunami, należy odłączyć zasilacz sieciowy od gniazdka elektrycznego. Jeśli w pobliżu uderzył piorun, nie należy dotykać drukarki, ponieważ istnieje ryzyko porażenia prądem elektrycznym.
	Płyn wyciekający z drukarki lub akumulatora Ni-MH może oznaczać uszkodzenie akumulatora. Drukarkę lub akumulator należy natychmiast odsunąć od płomieni, aby uniknąć ryzyka pożaru.Ponadto, nie należy dotykać płynu, który wyciekł. Płyn ten może, w przypadku kontaktu, uszkodzić oczy lub skórę. Jeśli płyn dostanie się do oczu, należy niezwłocznie przepłukać je woda i skonsultować się z lekarzem. Jeśli płyn dostanie się na skórę lub ubranie, należy niezwłocznie przepłukać je woda. Drukarkę należy umieścić w torebce, aby ją odizolować.
	Nie należy próbować demontować lub modyfikować tej drukarki, jej akumulatora lub zasilacza sieciowego, ponieważ może to doprowadzić do pożaru, porażenia prądem elektrycznym lub uszkodzenia. W celu konserwacji, regulacji lub naprawy należy skontaktować się ze sprzedawcą, u którego dokonano zakupu. (Gwarancja nie obejmuje naprawy uszkodzeń wynikających z demontażu lub modyfikacji wykonanych przez użytkownika.)
	Drukarka może ulec uszkodzeniu, jeśli zostanie upuszczona lub narażona na działanie silnych wstrząsów, na przykład po nadepnięciu. W przypadku kontynuowania korzystania z uszkodzonej drukarki może dojść do pożaru lub porażenia prądem elektrycznym. Jeśli drukarka jest uszkodzona, należy ją natychmiast wyłączyć, odłączyć zasilacz sieciowy od gniazdka sieciowego, a następnie skontaktować się ze sprzedawcą, u którego dokonano zakupu.
	Jeśli drukarka nie działa prawidłowo, na przykład wydobywa się z niej dym lub dziwny zapach/dźwięk, należy przestać jej używać, w przeciwnym wypadku może dojść do pożaru, porażenia prądem elektrycznym lub uszkodzenia. Natychmiast należy wyłączyć drukarkę, odłączyć zasilacz sieciowy od gniazdka sieciowego, a następnie skontaktować się ze sprzedawcą, u którego dokonano zakupu, w celu naprawy.
	Nie należy ładować drukarki przy użyciu ładowarki innej niż wskazana.

⚠ Ostrożnie
💡	Drukarkę oraz jej akcesoria (akumulator, materiały eksploatacyjne, plastikowe torebki, naklejki itp.) należy trzymać z dala od dzieci, w szczególności niemowląt, w przeciwnym razie może dojść wystąpienia obrażeń lub wypadków (takich jak połknięcie).
🚫	Należy zaprzestać korzystania z drukarki, jeśli wycieka z niej płyn lub uległa odbarwieniu, deformacji lub jest w inny sposób uszkodzona.
#!	Nie należy używać drukarki, trzymając ją wyłącznie za pokrywę kasety papieru. Jeśli pokrywa odczepi się i drukarka upadnie, może dojść do obrażeń.

Inne
!	Akumulator Ni-MH jest nieznacznie naładowany, aby można było sprawdzić działanie drukarki; jednakże należy go w pełni naładować przy pomocy zasilacza sieciowego, zanim drukarka zacznie być użytkowana.
!	Jeśli drukarka nie będzie używana przez długi okres czasu, należy wyjąć z niej akumulator Ni-MH, a następnie przechowywać go w miejscu, które nie jest narażone na działanie wysokiej wilgotności, wysokich temperatur (zalecana jest temperatura pomiędzy 15 i 25 °C i wilgotność pomiędzy 40 a 60%) lub elektryczności statycznej. Aby utrzymać wydajność i żywotność akumulatora Ni-MH, należy go ładować przynajmniej co pół roku.
!	Ta drukarka jest zasilana przy użyciu akumulatora Ni-MH. Jeśli mimo pełnego naładowania, z drukarki można korzystać tylko przez krótki czas może to oznaczać koniec okresu użytkowania akumulatora. Należy wymienić akumulator Ni-MH na nowy.Podczas wymiany akumulatora należy go odłączyć, podłączając taśmę do złączy mających kontakt z drukarką.
Uwaga: Utylizować zgodnie z dyrektywą WEEE (2002/96/EC) i dyrektywą dotyczącą baterii (2006/66/EC)
Produkt/akumulator oznaczony jest powyższymi symbolami dotyczącymi utylizacji. Oznacza to, że po zużyciu się produktu/akumulatora należy przekazać go do odpowiedniego punktu utylizacji odpadów elektronicznych, a nie wyrzucać wraz z zwykłymi, niesortowanymi odpadami.Przyczyni się to do ochrony środowiska	Tylko Unia Europejska

Dotyczące zasilacza sieciowego

⚠ Ostrzeżenie
	Należy używać wyłącznie zasilacza sieciowego przeznaczonego do użycia z tą drukarką, w przeciwnym razie może dość do pożaru, porażenia prądem elektrycznym lub uszkodzeń.
	Nie należy podłączać zasilacza sieciowego do gniazdka sieciowego innego niż gniazdko domowe (AC 220–240 V), w przeciwnym razie może dojść do pożaru, porażenia prądem elektrycznym lub uszkodzeń.
	Nie należy dotykać zasilacza sieciowego lub wtyczki przewodu zasilającego mokrymi rękami, ponieważ może to doprowadzić do porażenia prądem elektrycznym.
	Nie należy próbować demontować, modyfikować lub naprawiać zasilacza sieciowego, ponieważ może to doprowadzić do pożaru, porażenia prądem elektrycznym lub wystąpienia obrażeń.W celu konserwacji, regulacji lub naprawy należy skontaktować się ze sprzedawcą, u którego dokonano zakupu.
	Nie należy rozlewać wody lub napojów na zasilacz sieciowy. Ponadto, nie należy używać zasilacza w miejscach, w których mógłby się zamoczyć, w przeciwnym razie może dojść do zapłonu lub porażenia prądem elektrycznym.
	Jeśli wtyczka przewodu zasilania zabrudzi się, na przykład zakurzy, należy ją odłączyć od gniazdka sieciowego, a następnie wytrzeć suchą ściereczką. W przypadku używania brudnej wtyczki przewodu zasilania może dojść do pożaru.

⚠ Ostrożnie
	Podczas odłączania przewodu zasilania nie należy ciągnąć za przewód, ponieważ może to doprowadzić do powstania pożaru lub porażenia prądem elektrycznym.
	Nie należy wkładać ciał obcych do styków zasilacza sieciowego, ponieważ może to doprowadzić do oparzeń lub porażenia prądem elektrycznym.
	Niewłaściwe korzystanie z zasilacza sieciowego może spowodować pożar lub porażenie prądem elektrycznym. Dlatego należy przestrzegać poniższych zaleceń.Nie należy go uszkodzić.Nie należy go modyfikować.Nie należy go skręcać.Nie należy go nadmiernie zginać.Nie należy go ciągnąć.○ Nie należy umieszcznać na nim obiektów.Nie należy narażać go na działanie ciepła.Nie należy go wiązać.Nie należy go ściskać.
	Jeśli zasilacz sieciowy jest uszkodzony, należy zamówić nowy u sprzedawcy, u którego dokonano zakupu drukarki.
	Nie należy używać zasilacza sieciowego w pobliżu płomieni lub grzejników. Jeśli osłona przewodu zasilacza sieciowego stopi się, może dojść do pożaru lub porażenia prądem elektrycznym.
	Przed konserwacją drukarki, na przykład przed czyszczeniem, należy odłączyć zasilacz od gniazdka sieciowego, w przeciwnym razie może dojść do porażenia prądem elektrycznym.
	Jeśli drukarka nie będzie używana przez długi okres czasu, należy odłączyć zasilacz sieciowy od niej i od gniazdka sieciowego ze względów bezpieczeństwa.

Struktura podręcznika

Dokument User's Guide (Podręcznik użytkownika) znajduje się na dysku CD-ROM dostarczonym z tą drukarką. Odszukaj następujący katalog.

„D:\PDF\UGPJ5xxEnglish.PDF“

(Jeśli litera napędu CD-ROM to „D”)

Do odczytania dokumentu User's Guide (Podręcznik użytkownika) niezbędny jest program Adobe Reader® zainstalowany na komputerze Windows® PC.

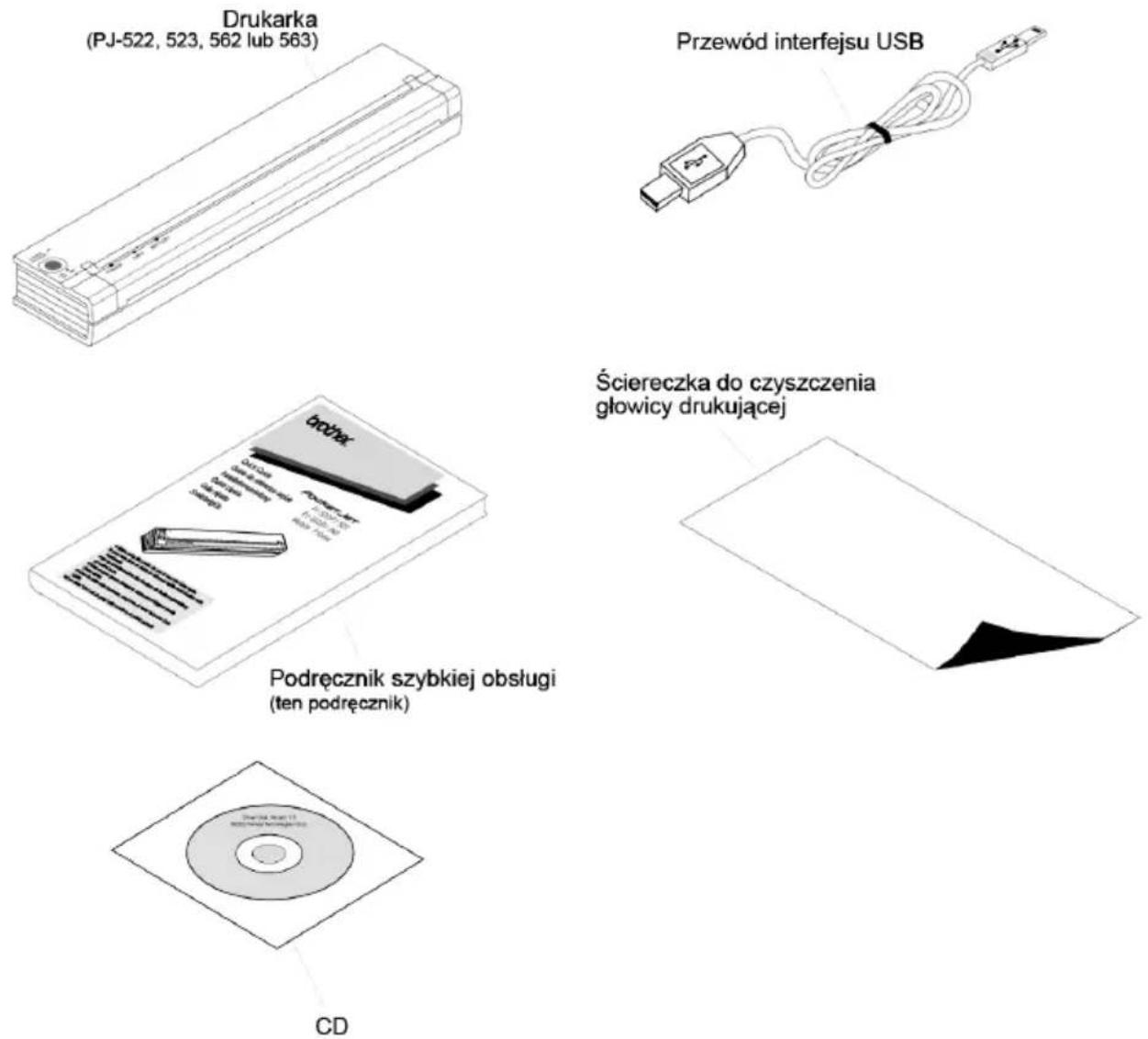

Dołączone akcesoria

Skrócona instrukcja dotycząca kontrolek

Kontrolki

Kontrolki informują użytkownika o bieżącym stanie drukarki.

Tabela kontrolek			Z = Zielona P = Pomarańczowa C = Czerwona● = Świeci = Miga◎ Z/◎/ ◎ = Miga naprzemiennie○ = Bez znaczenia
POWER (ZASILANIE)↓	DATA (DANE)↓	ERROR (BŁAD)↓
●Z			Używane zasilanie zewnętrzne
●P			Używany akumulator, > 14,0 V
◎P			Używany akumulator, > 13,1 V
●C			Używany akumulator, > 10,0 V
◎C			Używany akumulator, > 6,6 V
◎Z◎P			Rozładowywanie akumulatora
◎Z			Ładowanie akumulatora
○	◎Z		Drukarka odbiera dane
○	●Z		Bufor zawiera niewydrukowane dane
○	◎C		Drukarka odbiera aktualizację pamięci Flash
○	●C		Drukarka znajduje się w trybie „serwisowym”
◎C	◎C	◎C	Nieprawidłowa suma kontrolna danych pamięci Flash
◎C		◎P	Nie znaleziono akumulatora podczas ładowania
◎C		◎Z	Limit czasu podczas ładowania
○		◎C◎Z	Niska temperatura głowicy termicznej
○		◎C◎P	Wysoka temperatura głowicy termicznej
○	◎P	◎P	Błąd odbierania danych

Ostrzeżenia kontrolek

Kontrolka POWER (ZASILANIE) nie świeci

Drukarka nie jest zasilana. W przypadku korzystania z zasilacza sieciowego upewnij się, że jest prawidłowo podłączony. Upewnij się, że gniazdko sieciowe działa. W przypadku korzystania z zasilacza prądu stałego, upewnij się, że podłączone jest zasilanie i że bezpiecznik działa prawidłowo.

Nie znaleziono akumulatora podczas ładowania

Jeśli ten stan wystąpi tuż po próbie naładowania akumulatora, oznacza to, że drukarka nie wykryła akumulatora podczas próby zainicjowania cyklu ładowania akumulatora. Upewnij się, że akumulator został zainstalowany i działa prawidłowo oraz że żaden z przewodów w akumulatorze lub złączu nie jest przerwany.

Jeśli akumulator jest podłączony prawidłowo, może to oznaczać, że akumulator przegrzał się podczas cyklu ładowania. Wewnętrzny czujnik temperatury otwiera obwód w przypadku przegrzania, a po schłodzeniu, ponownie go zamyka. Przed kolejną próbą ładowania należy odczekać, aż akumulator ostygnie.

Jeśli problem wystąpi ponownie, należy wymienić akumulator.
