BEDIENUNGSANLEITUNG PocketJet PJ563 BROTHER

Installationsanleitung

Guída rápida

Guía rápida

Snelstartgids

Vielen Dank für den Kauf des PocketJet PJ-522 / PJ-523 / PJ-562 / PJ-563 (im Folgenden als "Drucker" bezeichnet).

Er ist ganz leicht und sehr flach und daher ideal für schnelle Ausdrucke mit einem Pocket PC (PDA mit Pocket PC) oder einem Computer geeignet.

Die Handbücher (diese Kurzanleitung und das Benutzerhandbuch auf der mitgelieferten CD-ROM) enthalten wichtige Sicherheitshinweise und Funktionsbeschreibungen. Lesen Sie die Handbücher vor Verwendung dieses Druckers, um ihn richtig bedienen und seine Funktionen optimal nutzen zu können.

Bewahren Sie die Handbücher griffbereit auf, damit Sie jederzeit darin Nachschlagen können.

Konformitätserklärung (Nur Europa/Türkei)

Wir, BROTHER INDUSTRIES, LTD.

15-1, Naeshiro-cho, Mizuho-ku, Nagoya, 467-8561, Japan

erklären, dass sich dieses Produkt in Übereinstimmung mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinien 2004/108/EG und 2005/32/EG befindet.

Der Netzadapter PA-AD-510 befindet sich in Übereinstimmung mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 2006/95/EG.

Die Konformitätserklärung befindet sich auf unserer Website. Gehen Sie bitte zu http://solutions.brother.com -> wählen Sie Ihre Region (z. B. Europe) -> wählen Sie Ihr Land -> wählen Sie Ihr Modell -> wählen Sie „Handbücher“ -> wählen Sie Konformitätserklärung (*Wählen Sie Ihre Sprache, falls erforderlich).

Modellnummer: PJ-562, PJ-563

Konformitätserklärung (Nur Europa/Türkei)

Wir, BROTHER INDUSTRIES, LTD.

15-1, Naeshiro-cho, Mizuho-ku, Nagoya, 467-8561, Japan

erklären, dass sich dieses Produkt in Übereinstimmung mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinien 1999/5/EG und 2005/32/EG befindet.

Der Netzadapter PA-AD-510 befindet sich in Übereinstimmung mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 2006/95/EG.

Die Konformitätserklärung befindet sich auf unserer Website. Gehen Sie bitte zu http://solutions.brother.com -> wählen Sie Ihre Region (z. B. Europe) -> wählen Sie Ihr Land -> wählen Sie Ihr Modell -> wählen Sie „Handbücher“ -> wählen Sie Konformitätserklärung (*Wählen Sie Ihre Sprache, falls erforderlich).

VORSICHT

EXPLOSIONSGEFAHR; WENN AKKU GEGEN EINEN FALSCHEN TYP AUSGETAUSCHT WIRD.

GEBRAUCHTE AKKUS ANWEISUNGSGEMÄSS ENTSORGEN.

○ Der Inhalt des Handbuches und die technischen Daten des Produktes können ohne vorherige Ankündigung geändert werden.
- Dieses Benutzerhandbuch darf ohne ausdrückliche schriftliche Genehmigung durch Brother weder ganz noch in Auszügen vervielfältigt oder reproduziert werden.
○ Brother übernimmt keine Haftung für Schäden, die durch Erdbeben, Feuer, andere Katastrophen, Handlungen Dritter, fahrlässige oder gezielte Fehlbedienung des Gerätes durch den Benutzer oder durch Missbrauch bzw. den Betrieb des Gerätes unter besonderen Umständen entstehen.
○ Brother übernimmt keine Haftung für Schäden (wie Verluste, Verlust von Geschäftsgewinnen, Verlust von Gewinnen, Geschäftsunterbrechungen oder den Verlust von Kommunikationsmöglichkeiten), die durch den Gebrauch oder durch den Ausfall des Gerätes entstehen.
○ Wenn der Drucker innerhalb der Garantiezeit aufgrund von Produktionsfehlern defekt ist, wird er ausgetauscht.
○ Brother übernimmt keine Haftung für Schäden am Gerät, die durch unsachgemäße Verwendung des Gerätes oder durch den Anschluss von nicht kompatiblen Geräten oder den Einsatz von inkompatibler Software entstehen.

OMicrosoft ^® , Windows ^® und Windows Vista ^® sind eingetragene Warenzeichen der Microsoft Corporation in den USA und anderen Ländern.
○Die Bluetooth® Wort- und Bildmarken sind Eigentum der Bluetooth® SIG, Inc. und die Verwendung dieser Marken durch Brother Industries, Ltd. ist lizenziert.
○Adobe® und Reader® sind eingetragene Warenzeichen der Adobe Systems Incorporated in den Vereinigten Staaten und/oder anderen Ländern.
OAlle anderen in diesem Handbuch erwähnten Produktnamen und Produktbezeichnungen sind Warenzeichen oder eingetragene Warenzeichen der betreffenden Firmen.

Sicherheitshinweise

Hinweise, die wie folgt gekennzeichnet sind, enthalten wichtige Informationen für Ihre Sicherheit und müssen strikt beachtet werden.

Falls eine Funktionsstörung am Drucker auftritt, schalten Sie ihn sofort aus und wenden Sie sich an den Brother Vertriebspartner, bei dem Sie das Gerät gekauft haben.

Die Bedeutung der in diesem Handbuch verwendeten Symbole wird im Folgenden erläutert.

Gefahr	Falls Sie diese Anweisungen nicht genau befolgen, besteht ein sehr hohes Risiko von Unfällen mit schwerer Körperverletzung oder mit Todesfolge.
Warnung	Falls Sie diese Anweisungen nicht beachten, kann dies zu Verletzungen führen.
Vorsicht	Falls Sie diese Anweisungen nicht beachten, kann dies zu Verletzungen und Sachschäden führen.

Bedeutung der verwendeten Symbole

	weist auf Gefahren hin
	Feuergefahr unter bestimmten Umständen
	Gefahr eines Stromschlages unter bestimmten Umständen
	Verbrennungsgefahr
	Handlung, die nicht ausgeführt werden darf
	Verbrennungsgefahr in der Nähe eines offenen Feuers
	Verletzungsgefahr, wenn dieser Teil des Gerätes berührt wird
	Gefahr von Verletzungen wie elektrischer Schlag, wenn dieser Teil des Gerätes auseinandergebaut wird
	Gefahr eines elektrischen Schlages, wenn die Handlung mit nassen Händen durchgeführt wird
	Gefahr eines elektrischen Schlages, wenn das Gerät mit Wasser in Berührung kommt
	Handlung, die ausgeführt werden muss
	Der Netzstecker muss aus der Netzsteckdose gezogen werden

Den mobilen Drucker betreffend (Wiederaufladbarer Ni-MH-Akku)

⚠ Gefahr
	Der mobile Drucker darf nur mit dem spezifizierten Akku betrieben werden, andernfalls kann es zu Brand oder Stromschlag führen.
	Folgende Sicherheitsmaßnahmen sind bei dem zu diesem Drucker gehörenden wiederaufladbaren Ni-MH-Akku (PA-BT-500; im Folgenden als "Akku" bezeichnet) unbedingt zu beachten, da es andernfalls zu Überhitzung, Rissen, Feuer, Stromschlag oder Beschädigung kommen kann.○Setzen Sie den Akku zum Wiederaufladen in den PocketJet PJ-522 / PJ-523 / PJ-562 / PJ-563 ein und verwenden Sie dann den speziell für diesen Drucker entwickelten Netzadapter.○Setzen Sie diesen Akku nur in den PocketJet PJ-522 / PJ-523 / PJ-562 / PJ-563 ein und verwenden Sie ihn in keinem anderen Gerät. Schließen Sie den Akku nicht direkt an eine Stromquelle, einen Zigarettenanzünder oder eine Netzsteckdose an.○Setzen Sie den Akku oder den mobilen Drucker mit eingebautem Akku nicht Druck, Hitze oder elektrischer Ladung aus (z.B. Mikrowellenherd, Wäschetrockner, Hochspannungsgeräte oder Induktionsherd).○Stellen Sie den Akku oder den Drucker mit eingesetztem Akku nicht in der Nähe eines Feuers oder an einem Ort auf, an dem er Hitze oder hohen Temperaturen ausgesetzt ist (z. B. in der Nähe einer Flamme bzw. eines Kochers oder in einem von der Sonne erhitzten Auto).○Stellen Sie den Akku oder den mobilen Drucker mit eingebautem Akku nicht in der Nähe von Wasser oder Meerwasser auf. Lassen Sie ihn auch nicht ins Wasser fallen oder nass werden.○Schließen Sie die Anschlüsse des Akkus oder des mobilen Druckers mit eingebautem Akku nicht kurz, z.B. mit einem Metallgegenstand.○Stechen oder stoßen Sie keine Löcher in den Akku oder den mobilen Drucker mit eingebautem Akku mit einem scharfen Gegenstand, wie z.B. einem Nagel.○Schlagen Sie den Akku oder den mobilen Drucker mit eingebautem Akku nicht mit einem Hammer, treten Sie nicht darauf, werfen Sie ihn nicht, lassen Sie ihn nicht fallen und setzen Sie ihn keinen heftigen Stößen aus.○Zerlegen Sie oder verändern Sie den Akku oder den mobilen Drucker mit eingebautem Akku nicht.○Verwenden Sie keinen beschädigten oder verformten Akku.○Nicht in korrosiver Umgebung verwenden (z.B. salzhaltiger Luft, Salzwasser, saurem, alkalischem oder korrosivem Gas).

⚠ Warning
⚠️	Verwenden Sie diesen Drucker nicht an Orten, an denen der Gebrauch verboten ist (wie z. B. in Flugzeugen), da andernfalls eine Beeinträchtigung der technischen Einrichtungen zu einem Unfall führen kann.
⚠️	Verwenden Sie diesen Drucker nicht in spezifischen Umgebungen, z. B. in der Nähe von medizinischen Geräten. Elektromagnetische Wellen können eine Fehlfunktion der technischen Einrichtungen verursachen.
⚠️	Führen Sie keine Fremdkörper in den Drucker oder in die Anschlüsse und Ausgänge des Gerätes ein.
⚠️	Falls Fremdkörper in das Gerät gelangen, schalten Sie es aus, ziehen Sie den Stecker des Netzadapters und wenden Sie sich an den Brother Vertriebspartner, bei dem Sie das Gerät gekauft haben. Weiterer Betrieb des mobilen Druckers kann zu Feuer, Stromschlag oder Beschädigung führen.
	In den folgenden Umgebungen sollten Sie den Drucker nicht verwenden, nicht aufladen und nicht lagern, weil er dadurch auslaufen könnte oder die Gefahr von Feuer, Stromschlag bzw. Beschädigung entsteht:○In der Nähe von Wasser, wie z.B. in einem Badezimmer oder in der Nähe eines Warmwasserbereiters oder an sehr feuchten Orten○An Orten, an dem das Gerät Regen oder Feuchtigkeit ausgesetzt ist○An extrem staubigen Orten○An extrem heißen Orten, z.B. an einem offenen Feuer, Heizgeräten oder bei direkter Sonneneinstrahlung○In einem geschlossenen Auto bei direkter Sonneneinstrahlung○An Orten, an denen sich Kondenswasser bilden kann
	Bei Gewitter ist der Netzadapter aus der Netzsteckdose zu ziehen. Wenn es in der Nähe zu einem Blitzschlag gekommen ist, den mobilen Drucker nicht berühren, da die Gefahr eines Stromschlags besteht.
	Flüssigkeit, die aus dem Drucker oder dem Ni-MH-Akku ausläuft, kann ein Zeichen für einen beschädigten Akku sein. Der mobile Drucker oder der Akku ist sofort aus der Umgebung von offenem Feuer zu entfernen, um Brandgefahr zu vermeiden.Berühren Sie die Flüssigkeit nicht. Diese kann Verletzungen hervorrufen, wenn es zu Augen-oder Hautkontakt kommt. Falls Flüssigkeit in Ihre Augen gelangt, waschen Sie sie sofort mit Wasser aus und suchen Sie einen Arzt auf. Falls die Flüssigkeit mit Ihrer Haut oder Kleidung in Kontakt kommt, waschen Sie diese sofort gründlich mit Wasser ab. Stellen Sie den Drucker in eine Tasche, um ihn zu isolieren.
!
	Versuchen Sie nicht, den Drucker auseinanderzubauen oder zu verändern. Dies kann zu Beschädigungen führen. Wenden Sie sich für Reparaturen und Servicearbeiten an den Brother Vertriebspartner, bei dem Sie das Gerät gekauft haben. (Die Garantie deckt keine Reparaturen von Schäden, die durch Auseinanderbauen oder Manipulationen am Gerät durch den Benutzer entstehen.)
!
	Der Drucker kann durch Herunterfallen oder starke Stöße, wie z.B. durch Treten auf den Drucker, beschädigt werden. Der weitere Betrieb des beschädigten mobilen Druckers kannzu Feuer oder Stromschlag führen. Falls das Gerät beschädigt wird, schalten Sie es sofort aus, ziehen Sie den Netzstecker und wenden Sie sich an den Brother Vertriebspartner, bei dem Sie das Gerät gekauft haben.
!
	Falls der Drucker nicht normal arbeitet, z.B. wenn es zu Rauchentwicklung kommt, ein ungewöhnlicher Geruch oder ein ungewöhnliches Geräusch auftritt, schalten Sie das Gerät aus, da andernfalls die Gefahr von Feuer, Stromschlag oder Beschädigung besteht. Schalten Sie den mobilen Drucker sofort aus, ziehen Sie den Netzstecker und wenden Sie sich für die Reparatur an den Brother Vertriebspartner, bei dem Sie das Gerät gekauft haben.
	Benutzen Sie ausschließlich den speziell für diesen mobilen Drucker entwickelten Netzadapter.
	Wenn der Drucker nach der angegebenen Zeit nicht voll aufgeladen sein sollte, brechen Sie den Ladevorgang ab. Es kann sonst zu einer Beschädigung des Gerätes kommen.
⚠ Vorsicht
💡	Den Drucker und sein Zubehör (Akku, Verbrauchsmaterial, Plastiktüten, Kennzeichen etc.) außer Reichweite von Kindern, besonders von Babys, aufbewahren, da es sonst zu Verletzungen oder Unfällen (wie z.B. durch Verschlucken) kommen kann.
🚫	Benutzen Sie das Gerät nicht mehr, wenn Flüssigkeit austritt, oder das Gehäuse verfärbt, deformiert oder anderweitig beschädigt ist.
❗	Den Drucker nicht bedienen, wenn Sie nur die Papierkassettenabdeckung festhalten. Wenn die Abdeckung abgeht und der Drucker herunterfällt, kann es zu Verletzungen kommen.

Verschiedenes
!	Der wiederaufladbare Ni-MH-Akku ist schwach aufgeladen, damit die Funktionsfähigkeit des Druckers überprüft werden kann. Der Akku sollte jedoch vor der Verwendung des Druckers mit dem Netzteil vollständig aufgeladen werden.
!	Wenn der Drucker für längere Zeit nicht verwendet wird, nehmen Sie den Ni-MH-Akku heraus und bewahren Sie ihn an einem Ort auf, an dem er nicht hoher Luftfeuchtigkeit, hohen Temperaturen (Temperatur- und Luftfeuchtigkeitswerte zwischen 15°C und 25°C sowie 40% und 60% werden empfohlen) oder statischer Aufladung ausgesetzt ist. Um Effizienz und Nutzungsdauer des Ni-MH-Akkus zu erhalten, ist dieser mindestens alle sechs Monate aufzuladen.
!	Dieser Drucker wird mit einem wiederaufladbaren Ni-MH-Akku betrieben. Wenn der Drucker nur noch kurze Zeit verwendet werden kann, obwohl der Akku voll aufgeladen sein sollte, hat der Akku wahrscheinlich das Ende seiner Nutzungsdauer erreicht. Tauschen Sie den wiederaufladbaren Ni-MH-Akku gegen einen neuen aus.Wenn Sie den Akku austauschen, trennen Sie ihn, indem Sie ein Band an den Klemmen anbringen, die Kontakt zum Drucker haben. Ni-MH
Hinweis: Kennzeichnung gemäß der EU-Richtlinie 2006/66/EC und EN61429.
!	Dieser Akku ist mit dem abgebildeten Symbol gekennzeichnet. Es weist darauf hin, dass Sie den Akku nach Ablauf seiner Nutzungsdauer separat über eine geeignete Sammelstelle entsorgen müssen. Er darf nicht über den normalen, unsortierten Hausmüll entsorgt werden. Damit tragen Sie aktiv zum Umweltschutz bei. Nur innerhalb der EU
Hinweis: Kennzeichnung gemäß der EU-Richtlinie 2002/96/EC und EN50419.
!	Diese Ausrüstung ist mit dem oben abgebildeten Recyclingsymbol gekennzeichnet. Es weist darauf hin, dass Sie die Ausrüstung nach Ablauf ihrer Nutzungsdauer separat über eine geeignete Sammelstelle entsorgen müssen. Sie darf nicht über den normalen, unsortierten Hausmüll entsorgt werden. Damit tragen Sie aktiv zum Umweltschutz bei. (Nur für die Europäische Union.) Nur innerhalb der EU

Netzadapter

⚠ Warning
	Benutzen Sie ausschließlich den speziell für diesen Drucker entwickelten Netzadapter. Andernfalls kann es zu einer Beschädigung des Gerätes kommen.
	Stecken Sie den Netzstecker des Netzadapters nur in eine geerdete Netzsteckdose (220 V – 240 V), es kann sonst zu einer Beschädigung des Gerätes kommen.
	Berühren Sie den Netzadapter und den Netzstecker nicht mit nassen Händen. Es kann sonst zu einem Stromschlag kommen.
	Versuchen Sie nicht, den Netzadapter zu reparieren, zu modifizieren oder auseinanderzunehmen. Wenden Sie sich für Servicearbeiten, besondere Einstellungen und Reparaturen an den Brother Vertriebspartner, bei dem Sie das Gerät gekauft haben.
	Verschütten Sie keine Flüssigkeiten auf dem Netzadapter. Verwenden Sie den Netzadapter nicht in einer Umgebung, in der er nass werden kann.
	Wenn der Netzstecker verschmutzt ist, z.B. durch Staub, ziehen Sie ihn zuerst aus der Steckdose und wischen Sie ihn dann mit einem trockenen Tuch ab. Weiterer Gebraucheines verschmutzten Netzsteckers kann einen Brand verursachen.

⚠ Vorsicht
	Ziehen Sie nicht am Kabel, wenn Sie den Netzstecker des Netzadapters aus der Netzsteckdose ziehen.
[DAAS]
	Führen Sie keine Fremdkörper in den Netzadapter ein.
	Unsachgemäßer Gebrauch des Netzadapters kann zu Feuer oder Stromschlag führen. Beachten Sie daher die folgenden Hinweise.
	○ Nicht beschädigen.○ Nicht verändern.○ Nicht verdrehen.○ Nicht zu stark biegen.○ Nicht daran ziehen.○ Keine anderen Gegenstände darauf stellen.○ Nicht der Hitze aussetzen.○ Nicht knicken.○ Darauf achten, dass er nicht gequetscht wird.
💡	Wenn der Netzadapter beschädigt ist, bestellen Sie bitte einen neuen Adapter beim Brother Vertriebspartner, bei dem Sie das Gerät gekauft haben.
💡	Bewahren Sie den Netzadapter außerhalb der Reichweite von Kindern, insbesondere von Kleinkindern, auf.
🚫	Benutzen Sie das Netzteil nicht in der Nähe von Mikrowellengeräten, da andernfalls das Netzteil oder der Drucker Schaden nehmen kann.
🚫⚠️	Benutzen Sie den Netzadapter nicht in der Nähe von offenem Feuer oder Heizgeräten. Falls die Ummantelung des Kabels schmilzt, kann es zu Feuer oder Stromschlag kommen.
🚫⚠️	Ziehen Sie den Netzstecker des Netzadapters aus der Netzsteckdose, bevor Sie Wartungs- oder Pflegearbeiten am Gerät durchführen.
🚫	Falls Sie den mobilen Drucker längere Zeit nicht benutzen, ziehen Sie den kleinen Stecker des Netzadapters vom Gerät ab und den Netzstecker aus der Netzsteckdose.
🚫	Wickeln Sie das Netzadapterkabel nicht um den Netzadapter und verdrehen oder verbiegen Sie das Kabel nicht, weil es dadurch beschädigt werden könnte.

Verfügbare Handbücher

Ein Benutzerhandbuch wird auf der CD-ROM zur Verfügung gestellt, die sich im Lieferumfang dieses Druckers befindet. Schauen Sie bitte in das folgende Verzeichnis.

"D:\PDF\UGPJ5xxGerman.PDF"

(wenn "D" der Laufwerksbuchstabe Ihres CD-ROM-Laufwerks ist)

Zum Lesen des Benutzerhandbuchs müssen Sie den Adobe Reader ^® auf Ihrem Windows ^® PC installieren.

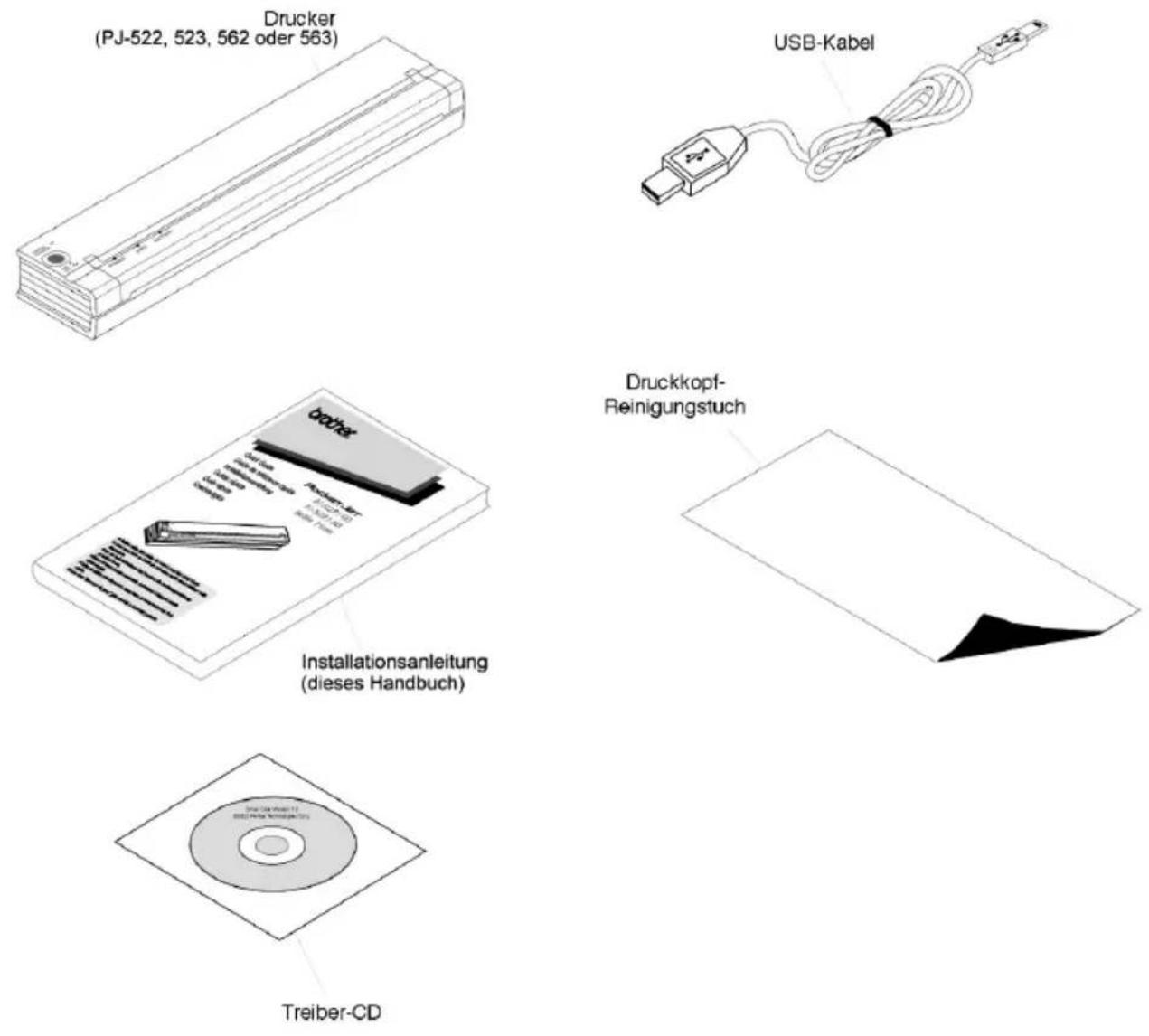

Mitgeliefertes Zubehör

Kurzanleitung für LED-Anzeigen:

LED-Anzeigen

Die LED-Anzeigen geben Ihnen Hinweise auf den aktuellen Status des Druckers.

Übersicht über die LED-Anzeigen

POWER (Netz) ↓	DATA (Daten) ↓	ERROR (Fehler) ↓
●G			Externer Stromanschluss verwendet
●O			Akku wird verwendet, >14,0 V
◎O			Akku wird verwendet, >13,1 V
●R			Akku wird verwendet, >10,0 V
◎R			Akku wird verwendet, >6,6 V
◎G◎O			Akku wird schwach
◎G			Akku wird aufgeladen
○	◎G		Drucker empfängt Daten
○	●G		Nicht gedruckte Daten sind im Speicher.
○	◎R		Drucker empfängt Firmware-Upgrade
○	●R		Drucker ist im “Service”-Modus
◎R	◎R	◎R	Falsche Prüfsumme für Firmware-Daten
◎R		◎O	Kein Akku beim Aufladen gefunden
◎R		◎G	Pause beim Aufladen
○		◎R◎G	Niedrige Thermodruckkopf-Temperatur
○		◎R◎O	Hohe Thermodruckkopf-Temperatur
○	◎O	◎O	Fehler beim Datenempfang

Warnungen über LED-Anzeigen

Die POWER-Anzeige leuchtet nicht

Der Drucker erhält keinen Strom. Wenn Sie das Netzteil verwenden, stellen Sie sicher, dass es korrekt angeschlossen ist.

Stellen Sie sicher, dass die Steckdose funktioniert. Wenn Sie einen Gleichstromadapter verwenden, stellen Sie sicher, dass Strom angeschlossen ist und die Zündung ordnungsgemäß funktioniert.

Kein Akku beim Aufladen gefunden

Wenn es direkt nach dem Versuch, den Akku aufzuladen, zu dieser Anzeige kommt, hat der Drucker keinen Akku erkannt, als Sie den Akkuladevorgang gestartet haben. Stellen Sie sicher, dass der Akku korrekt eingelegt und angeschlossen ist und das am Akku oder Verbindungsstück keine defekten Kabel sind.

Wenn der Akku korrekt angeschlossen ist, haben Sie möglicherweise versucht, den Akku zu laden und er ist während des Ladevorgangs zu heiß geworden. Bei Überhitzung wird ein interner Thermounterbrecher geöffnet, der sich nach dem Abkühlen wieder schließt. Lassen Sie den Akku abkühlen, bevor Sie den Lagevorgang fortsetzen. Wenn das Problem noch einmal auftritt, tauschen Sie den Akku aus.
