Typ produktu	Robot koszący trawę
Marka	LandXcape
Model	LX793
Waga	8,4 kg
Zasilanie	Akumulator litowy 20 V (model LA0001)
Ładowarka	LA8001 / LA8002, wejście 100-240 V~50/60 Hz, 38 W, wyjście 20 V, 1,5 A
Napięcie nominalne	20 V
Prędkość na biegu jałowym	2800 obr./min
Obszar koszenia	Do 700 m²
Średnica koszenia	18 cm
Wysokość koszenia	30 do 60 mm (4 pozycje)
Czas ładowania	Ok. 1,3 h
Poziom ciśnienia akustycznego	LpA = 44,2 dB(A)
Poziom mocy akustycznej	LwA = 64,2 dB(A)
Klasa ochronności	III
Główne funkcje	Automatyczne koszenie, powrót do bazy, czujnik deszczu, programowanie czasowe, obrotowy nóż dwustronny
Bezpieczeństwo	Przycisk STOP, zatrzymanie ostrzy przy podniesieniu, kod PIN, wykrywanie przeszkód
Konserwacja i czyszczenie	Czyszczenie obudowy i dolnej części wilgotną szmatką, regularna wymiana ostrzy
Części zamienne	Ostrza, śruby, akumulator, ładowarka, stacja ładująca, kabel peryferyjny, złącza

Często zadawane pytania - LX793 LANDXCAPE

Jak wymienić ostrza w kosiarce LandXcape LX793?

Przed jakąkolwiek interwencją wyłącz kosiarkę i załóż rękawice ochronne. Ostrożnie odwróć robota, zdejmij pokrywę akumulatora i wyjmij akumulator. Odkręć śruby ostrzy za pomocą śrubokrętu, wymień wszystkie ostrza jednocześnie i przymocuj je solidnie nowymi śrubami. Załóż z powrotem akumulator i jego pokrywę. Upewnij się, że ostrza obracają się swobodnie.

Co zrobić, jeśli robot nie ładuje się?

Najpierw sprawdź, czy ładowarka jest prawidłowo podłączona i czy dioda LED stacji ładującej świeci. Wyczyść styki kontaktowe stacji oraz paski ładujące robota suchą szmatką. Jeśli problem nadal występuje, spróbuj ładowania ręcznego, umieszczając robota bezpośrednio na podstawie. Zajrzyj do sekcji 8.3 instrukcji.

Jak ustawić wysokość koszenia?

Użyj przycisku regulacji wysokości koszenia (oznaczenie 2) znajdującego się na górze robota. Obróć go, aby wybrać jedną z 4 pozycji, od 30 do 60 mm. Przy pierwszym użyciu ustaw maksymalną wysokość (6 cm).

Co oznacza kod błędu -E1 na ekranie?

Kod -E1 oznacza, że robot znajduje się poza strefą roboczą lub kabel peryferyjny jest źle podłączony. Wyłącz robota i umieść go z powrotem wewnątrz obwodu. Sprawdź, czy dioda LED stacji ładującej jest zielona i czy końce kabla są prawidłowo podłączone. Jeśli to konieczne, odwróć podłączenie kabla.

Jak zaprogramować kosiarkę, aby kosiła o określonej godzinie?

Aby zmienić domyślną godzinę rozpoczęcia (9:00), naciśnij jednocześnie przyciski START i STOP, aż usłyszysz 'ding'. Godzina zacznie migać, użyj strzałek, aby ustawić żądaną godzinę, a następnie zatwierdź. Na przykład, aby rozpocząć o 14:05, ustaw 14:05.

Jak wyczyścić robota koszącego?

Przed czyszczeniem wyłącz robota i załóż rękawice. Do obudowy użyj wilgotnej szmatki lub miękkiej szczotki – nigdy myjki ciśnieniowej. Do dolnej części odwróć robota i wyczyść tarczę tnącą, silnik i koła wilgotną szmatką. Unikaj kontaktu wody z elementami elektrycznymi. Regularnie czyść styki kontaktowe.

Jak przechowywać robota zimą?

Przed zimowaniem dokładnie wyczyść robota, naładuj w pełni akumulator i wyjmij go z urządzenia. Wyłącz robota. Przechowuj go w suchym i chłodnym miejscu, chronionym przed mrozem. Nigdy nie przechowuj robota do góry nogami na zewnątrz. Kabel peryferyjny może pozostać na miejscu, ale zabezpiecz jego końce.

Jak zaktualizować oprogramowanie robota?

Pobierz najnowszą wersję oprogramowania ze strony www.landxcape-robotics.com i zapisz plik na pamięci USB sformatowanej w FAT32. Wyłącz robota, włóż pamięć USB do portu, a następnie włącz go ponownie. Aktualizacja rozpocznie się automatycznie. Poczekaj, aż ekran wyświetli 'USb', wyjmij pamięć USB i zamknij pokrywę. Ekran wyświetli '0 - - -', gdy aktualizacja zostanie zakończona.

Jak zainstalować kabel peryferyjny?

Użyj dostarczonego wskaźnika odległości, aby umieścić kabel co najmniej 26 cm od krawędzi trawnika i 1 m od sąsiednich kabli. Rozwiń kabel wokół obszaru do koszenia, bez kątów prostych. Użyj kołków, aby przymocować go do ziemi. Jeśli to konieczne, zakop go po przetestowaniu działania. Podłącz końce do stacji ładującej za pomocą wodoodpornego złącza.

Co zrobić, jeśli kosiarka wibruje nienormalnie?

Nadmierne wibracje często wskazują na uszkodzone ostrza lub brak równowagi. Wyłącz robota i sprawdź ostrza oraz tarczę tnącą. Wymień wszystkie ostrza i śruby jednocześnie. Usuń wszelkie zanieczyszczenia lub ciała obce. Jeśli problem nadal występuje, sprawdź, czy tarcza tnąca nie jest pęknięta.

INSTRUKCJA OBSŁUGI LX793 LANDXCAPE

Instrukcja oryginalna PL

Eredeti hasznalatiutasitas HU

1. Bezmiecznebstwo Produktu 1.1 Ogólne i dodatkowe instrukcje bezpiecznebstwa

OSTRZEZENIE: Nalezy przyeczytc wszystkie ostrzezenia bezpieczne sta w i instrukcje. Nieprzestrzeganie ostrzezenia i

instruktji要去 spowodować porazenie pradem, pozar i/lub powazne obrożenia.

Nalezy dokladnie przyczycyć instrukcje dotyczne bezpiecznych uzytkowania urzadzenia.

Zachowac wszystkie ostrzezenia i instrukcje na przyszlosć.

• Niniejsze urzadzenia nie jest przyznaczone do uzytku przyez osoby (wliczajc w to daneci) z obnizonymi zdolnosciami fizcznych, sensorycznych lub umyslowymi oraz niedoswiadczenia i wiedzy na temat urzadzenia, chyba ze dostana这意味着 one nadzorowane lub dostana poinstruowane w zakresie obsglu urzadzenia przyez osobe odpowiedzialna za ich bezpieczentwo.

• Nalezy zadbać o to, by(PCi ci bawily sie urzadzeniem.

• Urzadzenia möglich uzywac tylko z dołaczonym do niedgo zasilaczem.

WAZNE

PRZECZYAC DOKLADNIE PRZED KORZYSTANIEM ZACHOWAÇ NA PRZYSZLOŠC

Beziepczne practyki uzywania Przeszkolenie

a) Dokladnie przyczytać instrukcje. Upewnić sie, ze są one zrozumiale oraz zaznajomic sie z przyciskami sterowania i zasadami prawidłowego korzystania z urzadzenia.
b) Z urzadzenia nie moga krzystać osobyNieobznane z niniejszymi instrukcjami lub daneci. Miejscowe przyepamy moga ogranicać wiek osoby uprawnionej do korzystania z urzadzenia;
c) Operator lub uzytkownik urzadzenia ponesza odpowiedzialnosc za zagrozenia powstale dla osob trzechich lub ich mienia.

Przygotawanie

a) Upewnic sie, ze przywod graniczny jest zainstalowany prawidlowo, zgodnie z instrukcjami.
b) Regularnie sprawdzać obszar, w ktorym urzadzenia ma byc stosowane oraz uzuwac wsystkie kamienie, patyki, druty, kosci i innate ciala obce.
c) Przempowadzac regularne inspekce wrokowe ostrzy, trzpieni i zespolu tnaCego pod katem zuzycia lub uszkodzenia. Wymieniace zuzyte lub uszkodzone ostrza i trzpienie w zestawach w celu zachowania wywaZenia urzadzenia.
d) W przypadku urzadzen z wiełoma naręźmi atrąymi naleź y zachować ostrożnosć, poniewaN ruch jederngo ostrza要去 doprowadzić do rotacji pozkatalych ostrzy.
e) OSTRZEZENIE! Nie nalezy korzysta c robota do koszenia trawy bez zalozonej oslony.

Korzystanie z urzadzenia 1. Informacja ogólne

a) Nigdy nie nalezy uzywac urzadzenia z uszkodzonymi oslonami lub bez elementów zabezcpieczajacych, np. deflektorów;
b) Nie umieszczacrak lub stop w povlizu obracajacych sie czeci lub pod nimi. Zawsze trzymac sie z dala od otworu wylotowo.
c) Nigdy nie podnosic ani nie przenosic urzadzenia, gdy silnik pracuje.
d) Uruchomic mechanism wyłaczajcy urzadzenia.

• Przed usuwaniem blokady;
• Przed sprawdzaniem, czyszczemen lub wykonywaniem prac na

urzadzeniu.

e) Dokonywaniezmian w konstrukcji robota do koszenia trawy jest niedozwoIone. Wszelkie modyfikace wykonywane są na ryzyko uzytkownika.
f) Robotado koszenia trawy nalezy uruchamiac zgodnie z instrukcjami. Gdy przyęzne zasilania jest ustawiony w poźycji wączonej, upewnić sie, ze sące i stopy znejduja są daleko od obracajncy sie ostrzy. NigdyNie nalezy umieszczac rak lub nog pod robotem.
g) Nie wolno podnosic lub przenosic robota do koszenia trawy, gdy przyelacznik zasilania ustawiony jest w pozycj wlaczonej.
h) Nie dopuszczac do korzystania z robotaHOUSE, ktore nie sa obeznane ze sposobem jej pracy izachowania.
i) Nie umieszczac zadnych przydmiotów na robocie lub staciładowania.
j) Nie korzystac z roba do koszenia trawy w przypadku wadliwej tarczy tracej lub korpusu. Nie nalezy rownie korzystac z roba w przypadku wadliwych ostrzy, szub, nakretek lub przyzwodow.
k) Gdy robot nie bedzie uzywany, nalezy zawsze wylaczać go przy uzyciu glówno wącznika. Robot do koszenia trawy uruchamiany jest gdy przyȩcznik zasilania ustawiony jest w poźycji wączonej i w prowadzony zostanie prawidlowy kod PIN.
I) Zabrania sie zblizania konczyn (rece oraz nogi) do lopatek wirujacych. Nigdy nie wiktadc rak lub stop pod pracujuca lub wączona kosiarke.
m) Unika uzywania urzadzenia i wyposazenia dodatkowego w zlych warunkach pogodowych, zwlaszcza gdy istnieje ryzyko wyładowani atmosferycznych.
n) Nie dotykać poruszajacych sie częsci, zanim nie zatrzymaja są calkowicie.
o) W przypadku urzadzen wykorzystwyanych w miajscach publicznych, oznaczenia ostrzemagwcze powinny byc ustawiane wokot obszaru pracy maszyny. Powinny one zawieraństępujićy tekst:

Ostrzezenia! Automatyczna kosiarka! Nie podchodzić domaszyny! Pilnowość przycie!

2. Ponadto, gdy narzedzie praticje w trybie automatycznym

a) Nie nalezy zostawiać pracujacego uradzdenia bez nadzoru wiedzac, ze w povlizu znajduja sie zwierzeta domowe, daneci lub inne osoby.

Konserwacja i przechowywanie

OSTRZEJEZENIE! Gdy kosiarka jest odwrocona spodem do góry, przyȩcznik zasilania musi byc wylączony.

Przycisk zasilania powinien byc wylaczony zawsze, gdy prowadzone sa jakiekolwiek prace przy dolnej ramie kosiarki, na przyklad czyszczenie lub wymiana ostrzy.

a) Wszystkie nakrekti, trzpieenie i s Ruby musza byc dokrecone, aby upewnico sie, ze urzadzenie jest w bezpiecznym stanie.
b) Sprawdzać stan robota do koszenia trawy co tydzień i wymieniac zuzyte lub uszkodzone czeci w celu zachowania bezpieczerstwa.
c) Nalezy w szczególnosci sprawdzać ostrza i tarcze tnacpa pod katem uszkodzen. W razie koniecznosci wzystkie ostrza i s Ruby nalezy wymieniac w tym samym czasie, aby zachować wywazenia czȩsci obrotowych.
d) Upewnicie, iz uzyto walsciwego rodzaju zamiennych czeci tnacych.
e) Upewnic sie, ze akumulatory sa ladowane przy uzyciu oppowiednej ladowarki zaleconej przy producenta. Nieprawidlowe zastosowanie要去 spowodowac porazenie pradem, przygrzanie lub wyciek plynu korozyjneo z akumulatora.
f) W przypadku wycieku elektrolutu z akumulatora nalezy przypełukać mistręsce woda/srodkiem neutralizujecty, a w przypadku, gdy elektrolut wejdzie w kontakt z oczami, itp., nalezy zasięgność pomocy lekarskiej.

g) Urzadzenie powinno byc serwisowane zgodnie z instrukcjami producenta.

Zalecenie

Urzadzenie oraz wyposażenie dodatkowe podlacznie do ukladu elektrycznégo wyposazonego w ochrzej za pomoczy wyłacznika roznicowoprawodogo, z przem zadziażania nie są克斯zym niz 30 mA.

Rzyko

Podczas wymiany ostrzy uzywac rekawic ochronnych.

Transport

Do transporte robota do koszenia trawy na duze odlegosci danezy zastosowac oryginalne opakowanie.

W celu bezpiecznégo przeniesienia z mistręsca pracy lub wantiago obrebie:

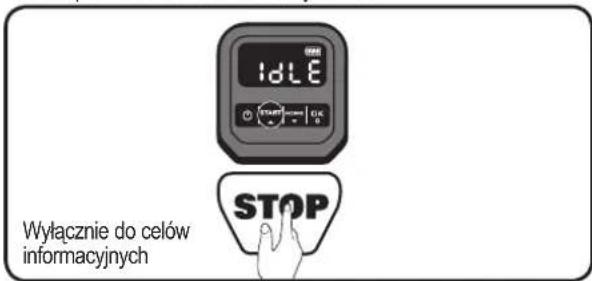

a) Nacisnac przycisk STOP w celu zatrzymania robota.
4-cyfrowy kod PIN jest wybierany podczas pierwszego uruchomienia robota.
b) Zawsze wyłaczać robota do koszenia trawy, gdy ma byc przenoszony.
c) Robota nalezy przenosic trzymajac za uchwyt znajdujocy z przyducirobota.RobotaNalezyprzenosictrzymajac tarcztnaca z dala od ciala.

Ostrzeżenia bezpieczewska dotyczne akumulatorka wewnatrix urzadzenia.

a) Nie demontuj, nie otwieraj lub nie niszcz ogniw pomocniczych lub modulu akumulatora.
b) Nie zwieraj ogniwa lub modulu akumulatora. Nie przechowuj ogniw lub modulu akumulatora w spośob bezładny w pudle lub szufladzie, gadzie mogą sie wzajemnie zewrzesć lub ulec zwarciu przyez年内 metalowe przyźmioty. Nie uzywany akumulatorNSEtrzyma zdaleka od spinaczy, monet, kluczzy, gwoźdi, szrub lub innych małych przyźmiotów metalowych, ktore moglyby spowodowej zmostkownikie kontaktoków. Zwarcie pomiedź kontaktami akumulatoraMZe spowodowej oparzenia lub pozar.
c) Nie narazaj ogniw lub modulu akumulatora na dzialanie ciepla lub ognia. Unikaj składowania w mistrzech pod bezposrednim dzialanien swiatla slonecznégo.
d) Nie narażaj ogniw lub modulu akumulatora na uderzenia mechaniczne.
e) W razie wycieku z ogniwa, nie dopusć, aby plyn zetknal sie ze skóra lub dostal sie do oczu. jejli juz nastapil kontakt z plynem, przyemyj skazona powierzchnie duź iloscia wody i zworć sie o pomoc medyczna.
11 Nie uzywaj ogniwa lub modulu akumulatora nie przyeznaczonego do pracy z danym urzadzeniem.
g) Utrzymuj ogniwa i modul akumulatora w czystosci i w stanie suchym.
h) Ogniwa pomocnicze oraz modul akumulatora osiagaja najwieska wydajnosc podczas przy w normalnej temperaturze pokojowej (20^ ± 5^) .
Podcasz utylizacji akumulatorów nalezy oddzielić od siebie akumulatory o rożnych systemach elektromechanicznych.
J Akumulatory nalewy ladować tylko w ladowarkach, które poleci producent Landxcape™. Dla ladowarki, która nadaje są do ladowania okreslonych akumulatorów istnieje niebepezćestrewo pożaru, gdy uzyte dostana inne akumulatory.
k) Nie uzywaj ogniwa lub modulu akumulatora nie przyeznaczonego do pracy z danym urzadzeniem.
D Trzymaj ogniwa i modul akumulatora pozazasiegiem daneci.
m) Zachowaj oryginalne instrukcje produktu do wgladu.
n) Zuzyte ogniwa i akumulatory utylizuj zgodnie zzasadami gospodarki odpadami.

1.2 Informacja dotyczze robota Landxcape™

OSTRZEZENIE - robot do koszenia trawy maybe niebepezpieczny w przypadku niewlasciwoego uzytkowania.

Przed przystapieniem do uzytkowania robota do koszenia trawy nalezy dokladnie przyczytać i zrozumie tekst Instrukcji obslugi.

OSTRZEZENIE - Zachowac bezpieczna odlegostoć od urzadzenia podczas为其ogo pracy.

OSTRZEZENIE -Przed przystapieniem do prac na urzadzeniu lubooter podnoszeniem nalezy je wylaczyc.

OSTRZEZENIE -Nie jeźdic na urzadzeniu.

Nie spalac.

Nie wystawiać na dzialanie desczcu lub wody.

Nie utylizowac baterii. Zwrocić wyczerpane baterie do lokalnego punktu recyklinger.

Nie myc maszyn myjka cisniemiowa.

Urzadzenie klasy III

Odpady wyrobów elektrycznych nie powinny byc wyrzucane razem z oypadami gospodarstwa domowego. Naleź korzystać z recyklinger, sąsi istmieje odpowiednia infrastruktura. Porady dotyczerekyklingerość uzyskać u wędz lokalnych lub sprzemawcy detalicznego.

2.Lista czesci

1. PRZYCISK ZATRZYMANIA
2. POKRETLO REGULACJI WYSOKOSKI KOSZENIA
3. PRZYCISK WL/WYL
4. PRZYCISK START
5. PRZYCISK HOME
   6.WYSWIETLACZ
6. TASMIA LADOWANIA
   8.CZUJNIK DESZCZU
7. PRZEDNIE KOLO
8. TARCZA OBROTOWAZOSTRZEM
9. OSTRZE TNACE
10. AKUMULATOR
11. PORT USB
12. TYLNE KOLO NAPEDOWE
13. RACZKA
14. WTYKI
15. STACJA LADOWANIA
16. ZASILACZ SIECIOWY
17. SZPIKl DO PRZEWODOW
18. PRZEWOD GRANICZNY
19. SRUBY MOCUJACE STACJI LADOWANIA
20. MIERNIK ODLEGLOSCI PRZEWODU GRANICZNEG
21. KLUCZ IMBUSOWY
22. ZLACZE

Nie wszystkiePokazane na ilustracji akcesoria sa dostarczane standardowo.

3. Dane techniczne i dane dotyczhehalasu

3.1 Dane techniczne

Typ LX790 LX791 LX792 LX793 LX794 LX795 (790-799 - oznaczenia maszyn zgodnych z robotem do koszenia trawy)

	LK790 LX792	LX791 LX793	LX794 LX795
Napiȩcie znamionowe 20V		--- Max.*
Pędkość na biegu sąwym	2800/min
Powierzchnia koszenia 600m²	900m²	700m²
Średnica koszenia 16cm	18cm 18cm
Wysokość koszenia 30-60mm
Pozycje wysokość koszenia	4
Typ akumulatora Litowo-jonowa
Model akumulatora LA0001	LA0002 LAD001
Czas ludowania Ok. 1.3hrs	2hrs 1.3hrs
Model ludowarki	LA8001 / LA8002
Moc znamionowa ludowarki	Wejsciowa: 100-240V~50/60Hz, 38W, Wyjsciowa: 20V----, 1.5A
Masa urzystzenia	8.4kg
Stopość ochrony	III

*Napięcie mierzone bez obciazenia. Początkowe napiȩcie akumulatora osiaga maksymalna wartość 20V. Napiȩcie nominale wynosi 18V.

Akcesoria

	UK90 UK92	UK91 UK93	UK94 UK95
Śrub	9	9	9
Stacja ladowania	1	1	1
Śruby moczejne staci ladowania	7	7	7
Przewód graniznych odglówno	150m	180m	150m
Szpiek moczejych przyzwodu	210	250	210
Klucz imbusowy	1	1	1
Miemik odlegność przyzwodu granicznych	2	2	2
Ostrzy	9	9	9
Zȩjeze	2	2	2
Akumulator (LA0001/ LA0002)	1	1	1
Ladowarka (LA8001/ LA8002)	1	1	1

Zalecamy nabywanie oryginalny akcesoriow podanych powyzej z tego samego skepu, w ktoym dokonano zakupu narzedzia. Dalsze szcsegoly这其中 znalez an opakowaniu akcesoriow. Pracownicy skepu moga sluzyc pomocaj rada.

3.2 Halas dane

Poziom ci内分泌学	LpA=44.2dB(A)KpA=0.4dB(A)
Poziom mody akustycznej	LwA=64.2dB(A)KwA=0.4dB(A)
Nalewy stosoweść ochrone uszewy przechadku, gdy ci内分泌学akustyczne przykracze wartość	80dB(A)

Nie da sie uniknac pewnego halasu wydawanego przyez urzadzenie. Przempowadzanie halasliwych prac musi byc objete licencia i ogranizzone w niedtorych okresach. Nalezy zachować przerwy na opoczynek oraz要去 zajsc koniecznosc ogranizzenia godzin przy do minimum. W celu zapewnienia ochry odostoj oraz ochry osob pracujacych w povlizu, nalezy zastosowac odpowiednia ochrone uszu.

Uzycie zgodne z przyeznaczeniem

Niniejszy produkt przyznaczony jest do koszenia trawy w prywatnym za-kresie. Jeg przyznaczony do czestego koszenia, zapewniać zdrowszy i lepiej wygladajcy trawnik niz kiedykolwiek wczesnier. Wazoleński od weltosci trawnika, robota Landxcape™%).主要用于 zaprogramowania tak, aby pracwal o dowolnej godzinie lub z dowolna czestotliwość bez agronomicien. Urzadzenia nie jest przyznaczone do prac wykopowych, zamiatania lub odgarniania sniegu.

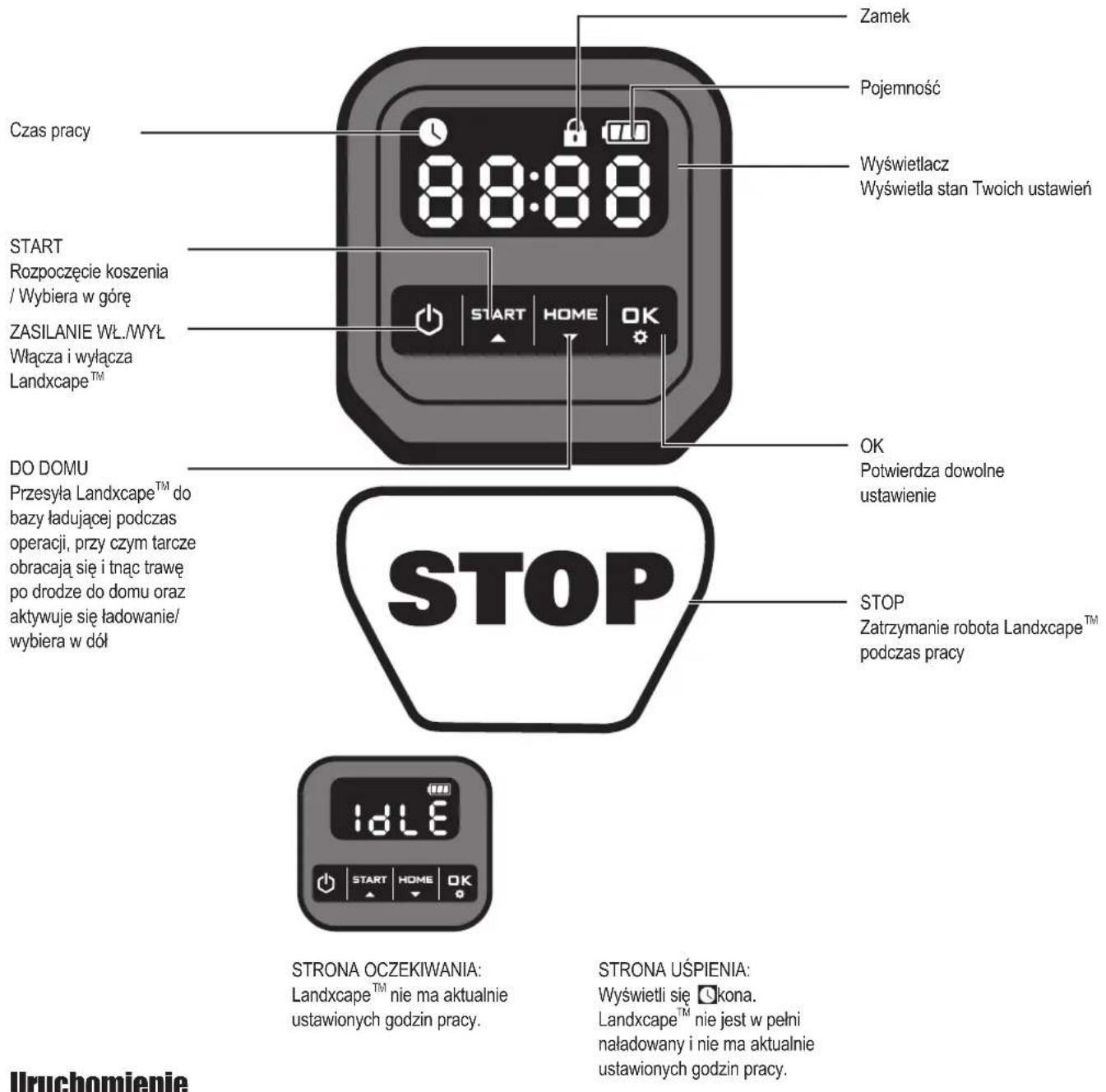

4. Panelsterowania

1) Po zainstalowaniu przywodu ograniczajacego moza rozpoczacr prace z robotem Landxcape (Informacion o instalacj przewodu ograniczajacego podano w podrczniku instrukcji oblugi).
2) Wcisnac do momentu wlaczenia robota LandxcapeTM. W przyypadku pierwszego uzycia, wpisz domyslny kod PIN 0000 naciskajac tery razy kiedy miga cyfra 0. (Kod PIN moze byc zmieionny - patrz „Ustawienia" w Instrukcj installaci.) UWAGA: LandxcapeTM wylaczy sie, jezel i ne otrzyma instrukcj w ciagu 30 sekund po seinem wlaczeniu. Jezel wpiszesz nieprawidlowy PIN trzy razy, LandxcapeTM uruchomi alarm "di-di" i wylaczy sie.
3) W celu Rozpoczecia koszenia nalezy nacinac przycisk START, nastepnie nacinac przycisk OK 4) Nacisnij a nastepnie do bazy ludowania, przy czym tarcze obracaj sie i trac trawe po drodze do domu Robot Landxcape bedzie teraz pracwal w trybie ciaglym do momentu osiagniecia niskiego stanu naładowania akumulatora, po czym powróci do staci ludowania. Po naladowaniu, Robot Landxcape automatycznie powróci do koszenia lub pozostanie w bazie ladujacej wedlug harmonogramu koszenia.
UWAGA: Kiedy wlacza sie LandxcapeTM, wszystkie lampki na wyswielaczu tez sie wlacza i potem wylacza. Sprawdzczy ktora z nich nie jest uszkodzona. Zaleca sie oslonic wyswielacz dlonia, jezeli swiatlo do dwarze jest za mocne.

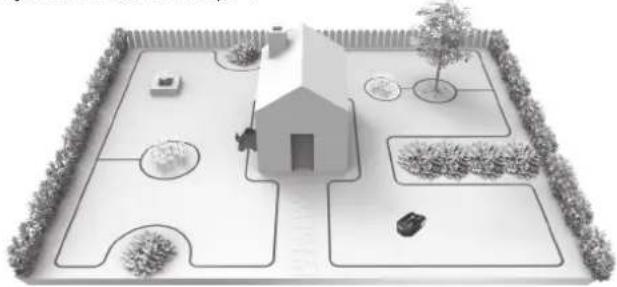

5. Zrozumienie pracy Landxcape™

Gratulujemy zakupu nowego robota do koszenia trawy LandxcapeTM i wejscia w swiat beztroskiego, automatycznégo koszenia trawy. W tej czeci przystawimy informacja, kto're pomogaj lepiej zrozumieć sposob myślenia robota LandxcapeTM.

5.1 Skad Landxcape™ wie, co kosic?

Landxcape™ losowo wybiera kierunek ruchu. Robot zadba o to, by caly trawnik byr rowno skoszony bez zestawienia nieatrakcyjnych sladow (Patrz Rys. A).

5.2 Skad Landxcape™ wie, gdzie jechaç?

Robot do koszenia trawy Landxcape™ jest zdolny wykonywać czynnosci samodzielnie. Landxcape™ wie, kiedy musi udac sie do swoej staci ludowania, wycuwa deszcz,要去 przestać pracstawć, jej slopota na problem oraz wie, kiedy są zatrzymać i obróćic, gdy napotka na swojej drodze przyszkode. jej dostanie podniesziony z ziemi, Landxcape™ automatycznie zatrzyma prace tarczytnacej w celu uniknięcia wypadku.

A. Odnajdywanie staci ladowania

Gdy robot LandxcapeTM bedzie wymagal fodowania, przestanie kosic trawe i wroci do staci fodowania poruszajac sie wzdluż przywodu granicznero w kierunku przycwnym do ruchu wskazowej zagara. Robot LandxcapeTM jest zaprogramowy do togo, aby kosic trawe w povlizu przywodu graniczerno raz w tygodniu. Domyjsnie tryb Landxcape przysunie sie w povlizu przywodu granicy w kaźdy poniedzialek po wączeniu zasilania.

B.Czujniki desczu

Robot do koszenia trawy LandxcapeTM posiada czujnik deszcu, ktory wycuwa krople deszcu i w takiej sytuacci nakaze robotowy LandxcapeTM zaprestać koszenia i powrócić do staciładowania wzdluź przyzewodu graniczngo (Patrz Rys. B).

Robot Landxcape™ ponownie wznowi koszenie po uplynieciu opoznionego startu. Domyslna wartosc czasu opoznionego startu winosi 180 min.

W momencie, gdy czujniki deszcu będą mokre, robot Landxcape™ powróci do swojej staci ludania. Kiedy czujniki deszcu są&Che, Landxcape Rozpocznie odlicznanie wsteczne opóznienia. Aby wyjsć z trybu opóznienia z powodu deszcu, naleź wyuszyc czujnik i wykonać pare rozruchów przyȩczajac glówny przyȩcznik. Po wykonaniu rozruchu silnika, ze urzadzenia jest ponownie przygotowane do eksploatacj.

C. Wyczuwanie przywodu graniczneo

Robot Landxcape™ zawsze przyestrzega granicy wyznaczonej przyez przewód graniczny oraz korzysta z czujników znajdujacych sieź przyodu w celu wykrycia zblżenia (Patrz Rys. C).

D. Ruszanie i zatrzymywanie podczas koszenia (Patrz Rys. D, E1, E2)

W celu uruchomienia koszenia, naciśnij przycisk ON / OFF i wropyadź k od PIN. Nastepnie przycisk 空 _ 空 ^ 空 , i nastepnie przycisk 空 _ 空 ^ 空 nac, aby robot LandxcapeTM zaprzestal koszenia, wystarczy naciśnć przycisk STOP na górze kosiarki.

Jesli robot Landxcape™ wyczuje jakis problem, na wyswietlaczu pojawi sie komunikat bledu. Informacja o komunikatach bledów znajduja sie instrukcji obslugi, Rozdziel - Komunikaty bledów. Landxcape™ walksy sie jeźeli nie ostrzyma zadnégo sygnalu od uzytkownika w czasie 20 minut.

W celu wznowenia pracy urzadzenia:

• Nacisnac przycisk, nastepnie nacisnac przycisk OK
• Robot Landxcape ™ zacznie kosic trawe!

5.3 Ustawienie

Najpiew nalezy ustawic pożadana wysokość trawy po ciȩu; ustawienia programudoğan wyprowadzić recznie.

UWAGA: Podczas ręcznego ustawiania programu Landxcape™ otworzy strone oczekiwania, sąȩli nie ostrzyma danych wejsciowych od uzytkownika w piągu 30 sekund.

(1)Zmiana kodu PIN

Aby zmiencic pod PIN, nacinij przyciski i HDPdnoczesnie i przytrzymaj je przyez 5 sekund. Ikona zacznie miga i bedzie wyswietlac sie i migac PIn. Wtedy zacznie miga pierwsza cyfra, wybierz lub by wybrac pozadany numer i nacinij potwierdziC. Wtedy zacznie miga kolejna cyfra. Ta sama metoda wpisz wszystkie pozostale cyfry. Np. nowy kod PIN ustawiony jest jako 0326. Nastepnie PIn zacznie miga i ponownie zamiga pierwsza cyfra. W ten sam sposob wropy odny kod PIN, jak wasnie ustawiles (w tym przykladzie jest to 0328). Wtedy PZdozni zigona ekranie. Kod PIN zostalzmieniony.

Wylacznie do celow informacyjnych

[2] Ustaw rokt, date i godzine.

Ustawienie roku, daty i godziny jest obowiazkowe. Jeźeliideo niz zrobisz, wplynie to na grafik pracy w nastepnym ustawieniu. Nalezy ustawic kolejno rok, date i godzine. W celu ustawienia roku, nacistaj STAREPZE 3 sekundy, aż ikona i cyfra zacznà migać na wyświetlaczu np.2 Skośystaj Z START lub NoHOW y ustawic rok. Nastepnie nacijsnj potwordzić zakońcenie ustawiania roku.

Wętącznia do człów informocyjnych

Tymczasem ikona onnownie zamiga i wyswietlone dostana cyfry oznaczajace date np.0929, co oznacza 29 września. Kiedy miga 09skorzystaj z , azybrac cyfre i naciniszij , aby potwierdzic. Wtedy zacznie migac29. W ten sam sposob wybierz cyfry i naciniszij , aby potwierdzic zakonczenie ustawienia daty.

Wylacznie do celow informacyjnych

Tymczasem ikona bedzie migać i wyswietlona zostanie godzina, np. 1408 Kiedy miga' skorzystaj z START ab brać cyfři nacisnj OK,aby potwierdzic.Kiedy miga'basama metodwyjbierz numeri nacisnj OK,aby potwierdzic.Teraz ustawianie godziny jest juz zoakońzone i LandxcapeTM otworzy strone oczekiwania.

Wylacznie do celow informacyjnych

(3) Ustaw obszar pryac.

Naciskaj OK przyzez 3 sekundy. Kiedy miga ikona nacijsnij wyswieltlaczu zamiga cyfra np.R S0 ktora oznacza powierzchnie trawnika. Czas przycagy bedzie automatycznie ustawiony zgodnie z wielkość Twojego ogrodu. Uzyj STAY lub HOBH by ustawic powierzchnie trawnika i nacijsnij OK, aby potwierdzic. LandxcapeTM otworzy strone oczekiwania. UWAGA: Gdy wyswietlana liczb jest mniejsza niz 200, obszar bedzie korygowany w krokach / dekrementach o 50m^2 za kaźdym nacijsniewiem przycisku STAY / HOBH sli wyswietlana liczb siega 200 lub wiecej, obszar bedzie korygowany w krokach / dekrementach o 100m^2 za kaźdym nacijsniewiem przycisku

Wylacznie do celow informacyjnych

[4] Zmień domyśnyczas startu.

Domyśnicy czas startu 09:00MZe byczmieniony na dowolna godzine, naskajac Jednocźne przycziski i styszysz sygnat

dzwiekowy.
Dlaprkndu, naciskaj jegnoczesnie 05 i wtedy Twoj LandxcapeTM zacznie koszenia trawy o 14:05

5.4 Jak skutecznie robot Landxcape™ skosi trawe?

Czas potrzebny do skoszenia trawnika jest roźny w zaleznosci od czynników podanych ponizej. Dostosowywać czas stopniowo, tak aby Landxcape™@mogi kosic codziennie, do momentu znalezienia najlepszego ustawienza.

Robot do koszenia trawy Landxcape™MZe kosi obszary roznych weltkoSci, aczkolwiek zalezy to od roznych czynnikow, takich jak:

• Gatunek trawy na trawniku i szybkosc wzrostu
• Ostrość ostrzytnacych
• Wilgotnosc
• Temperatura otoczenia
  Liczba przeszkód na trawniku

W odroznieniu od Wiegszosci innych kosarek, robot Landscape™ wykorzystuhe uklad ludowania z boku, daneki ktoremu jest w stanie skosi Wiegszy zakres otaczajacego trawnika. Dodatkowo, otwory na spodzie podstawy ludowania umozliwieja trawie rosnac, co korzystnie wplywa na estetyke trawnika.

Wysokosc koszenia robota LandxcapeTM规模最大ustawic w przy dedziale 3 cm -6cm. Przed uruchomieniem LandxcapeTM po raz pierwszy, danezy przyciac trawe do wysokoosci nie Wiekszej niz 9cm przy pomocy kosiarki recznaj. Nastepnie ustawic wysokość cięcía LandxcapeTM na maksymalna wysokość 6cm w celu wykonania pierwszego koszenia. (Patrz Rys. F) Robot LandxcapeTM tnie najlepiej, gdy jestsucho. Nie lubi mokrej trawy, któraMZgromadzic sie na tarczy tnaiej oraz w silniku, a takzeMZne spowodowoć gorsza przymecepnosc oraz poslizgniecie sie podczas pracy. Robot LandxcapeTM boi sie burz z piorunami. W przypadku takiej burzy nały chronic robota LandxcapeTM poprzej odłaczenia zasilania staciładowania, odłaczenia przyewodu granicznego a takze upewnienie sie,ź LandxcapeTM nie bedzie moqł Rozpoczac ludowania.

Robot Landxcape™ uwielbia kosic trawe i aby robic to jak najlepiej, potrzebuje ostrzy tnacych w dobrym stanie. Robot Landxcape™要去 wykonac wiekszość zadań samodzielnie, lecz od czasu do czasu niedzba bedzie pomoc uzytkownika w celuunikciezenia uszkodzenia.

• Nigdy nie naleź do púsćc do pracy robota Landxcape TM naźwirze.
• Usunac przeszkody lub uniemozliwic dostep do przeszkód, na ktore robot Landxcape™ moglby przypadkowo wjechać i uszkodzić obrotowa tarcze z ostrzami.
• Usança jakolwiek gruz içaia obce ze swojego trawnika.

6. Podstawowe informacja dotyczné przygowodu granicznych

6.1 Mocowanie przywodu granicznégo

Nalezy zastosowac miernik odlegosci przywodu granicznego w celu ustawienia prawidowej odlegosci od brzegu trawnika (ponad 26 cm).
Jest toazolecany dystans. Nalezy uzyc załaczonego miemika odlegosci w celu zapewnienia prawidowej instalacji.
Jesli ssiad rownież korzysta z robota Landxcape™, nalezy zachować co najmiej 1 metry odstepu międź przyzewodami granicznych.

Przewód graniczny musi dokladnie wyznaczać obszar do

koszenia. Dodatkowe zagiecia lub zwoje przywodu graniznego niebedace czeciqa obszaru do koszenia spowoduja wropadzenie robota LandxcapeTM w blad (patrz Rys. G). Jesli do wyznaczenia obszaru do koszenia nie zostanie uzyty caly przywod graniczny, nadmiar nalez odcią i przychownik共赢y winnymi myscu. Jednakze zaawe jest, aby zachownik przybebna dlugosc w myscu podlaczania do staci ludowania tak, aby przywod@mgl byc podlaczony i rownoczesnie zakopyan.

6.2 Zakopywanie przywodu granicznégo

Planujac zakopanie przywod graniczngo nalezy pamietac,azolec sie, aby naj Pierw zamocowac przywod granizny na trawniku tak,aby w razie koniecznosci moza bylo z latwość dokonac zmian. Po calkowitej instalacji przywod ograniczajacegoazolec sie,aby robot Landxcape™ kierowat sie wedlug przywod, w tym celu nalezy nacisnac CHNE i OK zieki temu robot Landxcape™ przystosuje sie do nowego otoczenia.

Podczas observawci poszukiwania staci ludujucej przyrozba LandxcapeTM这其中 zmienic przybieg przywod granicznegotak,aby robot mogl bezproblemowo za nim podańac podczas powrotu do staci ludujucej. Bedzie skutecznie wspólpracowal ze stacja ladowania zanim przywod graniczny zostanie zakopyan.

6.3 Połaczenia przygewodu ograniczajacego

W celu wydużenia i polaczenia przywodu ograniczajęgo nały uzyć zȩczna. Zȩcze jest wodoszczelne oraz zapewnia wytrworzenia niedzawodnégo polaczenia elektrycznégo. Oba koźcie przywodwu wóź do dowolnych dwóch, z trzech otworów w zȩczu. Skontrlowej,czy przywod jest w maksymalnym stopniu u wsuniety do zȩczna, czymi są widocznwe w przyȩzrocystej;cȩci w drugiej stronie zȩczna. (Patrz Rys. H) Za pomocza szczypcov calkowicie wcisność przycisk znajdu)—y sie na góreń przy)—c)—(Patrz Rys. I, J)

OSTRZENIE! Do wykonania polaczenia nieazoleca sie, prostego sputania przywod i odizolowania taśma izolacyjna lub zastosowania listwy zaciskowej. WilgotnosćMZe spowodstaw utlenienie przywodu, w nastepstwie czego, po pewnym czasieMZe nastapić przywanie obwudu elektrycznego.

Oprogramowanie robota Landxcape™MZe zostac zaktualizowane, gdy dostepne stana sie nowe wersje. Najnowsze oprogramowanie moznapobracz serwisu www.landxcape-robotics.com.

Aktualizacja poprzej zlokcie USB. Patrz ponijsze instrukcje podierania i instalaci:

(1) Znalecz najnowsza wersje oprogramwomania pod adresem: www.

landscape-robotics.com. Zapisz plik na pusty nosnik USB (pendrive) w formacie FAT32 Usuń wszystkie innne pliki w nosniki i sprawdź format. Jesli nosnik nie jest sformatowy w FAT32, prosimy o了我的 przyformegowanie.

UWAGA:actualizacja oprogramOWANIA jest pobierana w formie spakowanego pliku. Bedziesz musiag rozkpakowac lub otworzyc, zanim bedzie moziWiE przyejscie dalej.

(2) Umieszć Landxcape™ a na bezpiecznej, równej powierzchni. Nacisnij, aby wyłaczyc Landxcape.
(3) Wprowadz dysk USB (pendrive) do portu. (Patrz Rys. K1)
(4) Wączyc Landxcape™. Aktualizaracja Rozpocznia sie automatycznie. Odczekaj az wyświetlacz pokaź „US b" (patrz rys. K2), a nastepnie wyjmij napęd USB (pendrive) i dokladnia domknił podkrywo ochronna. Kiedy wyświetlacz pokaź „O - - -",actualizaracja jest zakończona i Landxcape™ wączy strone PIN.

Instrukcja w pudelku jest oparta na domyslnym oprogramowaniu bedącym w masowej produktji. Nichtóre nowe cechy/funkcjte typowe dla nowej wersji moga nie być zawarte w tej instructukcj. W przypadku odkrycia, ze niedtórch ustawien nie ma w tej instructukcj, prosze odwiedzić strone www.landxcape-robotics.com w celu povrania najnowszej instructukcj.

8. Konserwacja

Robot LandxcapeTM musi byc okresowo sprawdzany. Robot LandxcapeTM pracuje cięzeko i po pewnym czasie wymaga dokladnego czyszczenia, jak rawniesz wymimany czosci, któ moga ulec zuzyciu. Zabriania sie eksploataci LandxcapeTM jeźeli wylącznik On/off jest uszkodzony. Przed przystapieniem do konserwacje lub prac serwisowych naleź wylączy urzadzenia.

W tej césci chcemyPokazac, w jaki sposob zadbac o swojego robota LandxcapeTM.

8.1 Zachowanie OSTROSKI

OSTRZEJENIE: Przed przystapieniem do regulacji lub wymiany ostrzy nalezy wylączy robota Landxcape™ oraz nalezy wloźć rekawice ochrne.

OSTRZENEI: OSTRZENE! Przy wymianie ostrzy na nowe, naleź wymiemic WSZYSTKIE ostrza. Do mocowania ostrzy zawsze uzywać nowych sruh. Wągne do zapewniaż ostrosci i wywazenia tarczy tracej. Jeśli niedzostana uzyte nowe sruby,要去 doprowatność do powaznych obrażen.

Robot Landxcape™ nie kosi trawy tak, jak在内的 kosiarki. Jego ostrza tace sa bardzo ostre na wzystkich 2 krawedziach i obracaja sie w obu kierunkach w celu uzyskania maksymalnej wydajnosci tacej (Patrz Rys. L). Kaźde ostrze robota Landxcape™ posiada 2 krawedzie tace. Tarcza tnača bedzie wykonywać rotacja w przyod lub w tym przypadkowej kolejnosci, aby byly uzyte obie strony ostrza. W ten sposob przyczynia sie do zminimalizowania czegość wymiany ostrzy. W przypadku codzienné koszenia kaźde ostrze tace wytrzyma do 2 mieszycy. Naleź zawsze sprawdzać ostrza pod katem złamań lub uszkodzen oraz wymiencie je w razie potrzeby. W momencie stepienia i zuźycia ostrzy tacych powinny one zostć wymi引擎e na ostrza zapasowe dostarczone wraz z robotem Landxcape™. Zapasowe ostrza不足以 nabyć现阶段 u najbliszego spreddawcy sprețu Landxcape™.

A. Wymiana ostrzy

Po pewnym czasie, zazwyczaj cosezon, nalezy wymienic ostrza

robota LandxcapeTM. TakWiec wymieniajac ostrza nalezy upewnic sie, by byy one wymienione wszystkie w tym samym czasie. Mozna wymienic je przy uzyciu Jednego z zapasowych zestawów ostrzy oraz dodatkowych szrub do ich mocowania, dostarczonych wraz z robotem LandxcapeTM.

Przed przystapieniem do wymiany ostrzy w robocie LandxcapeTM nalezy wyłaczy zasilanie i wlozy rrekawice ochrne. Nastepnie nalezy wykonac nastepujuce kroki:

1. Delikatnie odwrocić robota Landxcape ^TM do góry dneim.
2. ZdjacPokrywe akumulatora i wyjac akumulator.
3. Odkreci s Ruby z ostrzy przy uzyciu robkretu. (Patrz Rys. M)
4. Dokladnie dokrecic s Ruby na nowych ostrzach.
5. Ponownie wlozyc akumulator iPokrywe.

WAZNE: Po przykreceni ostrza do tarczy ostrzy upewnić sie, ze ostrze obraca sie swobodnie.

8.2 Zachowanie czystosci

OSTRZEZENIE: Przed przystapieniem do czyszczenia sąȩzy wylaczc y robot Landxcape™. Przed wyczyszczeniem

tarczytnacej wloźecrekawice ochronne iNie uzywac wody bieźacej.

A. Czyszczenie korpusu

Robot LandxcapeTM bedzie mial duzo lepszai wiekszza zwyotnosc,但是他 bedzie czyszczony regularnie. Poniewa z robot LandxcapeTM jest urzadzeniem elektrycznym, nalezy zachowac uwage podcas的一些 czyszczenia i NIE uzywac weza, myjki cijsnieniowiej lub nie wylewac biezacej wody na robota LandxcapeTM w inny sposob. Najlepiej uzyc butelki spryskiwacz wypelnionej woda. Korpus urzadzenia nalezy czyszci przy uzyciu miekkiej szczotki lub czystej szmatki oraz nalezy unikać uzywania Rozpuszczalników lub srodkowski do nadawania polysku (Patrz Rys. N). Nalezy tez pamietac o usunieciu wzystkich nagromadzonych resztek trawy i zanieczyszczeneh.

B. Czyszczenie spodniaj czosci

Nalezy pamietac o wylaczeniu robota LandxcapeTM oraz o wlozeniu rekawic ochronnych przy dotknieciem tarczytnacej.

Najpierw nalezy odwróci robota Landxcape™ dnm do góry w celu uzyskania dostepu do spodnej czeci. Dzięki temu=noż zobacyć tarcźtnaca, podwozie oraz przyzdnie koło i kola napedowe. Wyczysci wszystko dokladnie przy uzyciu miękkiej szczotki lub wilgotnej szmatki.

OSTRZEZENIE: ZABRANIA SIE stosowania strumenia wody do czyszczenia dolnej strony robota Landxcape™. Moze nastapić

uszkodzenie czeci robota. (Patrz Rys. O1, O2)

Obróci tarcze tnacw celu upewnienia sie, ze porusza sie ona swobodnie. Upewnicie, ze ostrza obracaja sie swobodnie wokol srb mucujacych. Usunac wszelkie przeszkody.

WAZNE: Usunac wszelkie zgromadzone zabrudzenia, aby uniknac pekniecia tarczy ostrzy. Nawet najmiejsze pekniecie mozezmiejszyc wydajnosc koszenia robota LandxcapeTM.

C. Czyszczenie stykowski i tasm ladowania

Wyczyscic wtyk znajdujocy si na stacji ludowania oraz ta sme ludowania umieszczonna robocie Landxcape™ przy uzyciu szmatki. Regularnie usuwać wszelkie nagromadzone scinki trawy i zanieczyszczenia wokó wtyków oraz ta sm ludowania w celu zapewnienia kaźdorazowej skuteczné ludowania robota Landxcape™.

8.3 Žywnosć akumulatora

Sercem robota do koszenia trawy Landxcape™ jest akumulator litowojonowy 20 V. W celu prawidlowego przechowywania baterii, pamietaj, aby byla ona w pelni naładowana i przechowuj ja w chlodnym i suchym mistręsću.

UWAGA: Zalecana temperatura robocza urzadzenia Landxcape™ jest w zakresie 0 - 55°C.

Zywatnosc robota do koszenia trawy LandxcapeTM zalezy od roznych czynnikow, takich jak:

• Dlugoscsezonu koszenia w danym regionie.
  Liczba godzin jaka robot Landxcape Kosi w ciagu dnaia
• Konserwacja akumulatora podczas magazynowania.

Landxcape™möbe byc tadowany recznie bez przywodu graniczngo.

1. Podlączy stacja ludowania do odpwiedniego zródia zasilania. Kontrolka ludowania stagini bestehtwo zielonym kolorze.
2. Recznie zadokowac robota LandxcapeTM w staci ladowania w momencie, gdy robot LandxcapeTM jest wylaczony. (Patrz Rys. P)
3. Zielone swiatlo migoczace na stacji ludOWANIA, robot LandxcapeTM Rozpocznie ludOWANIE.

8.4 Przechowywanie w okresie zimowym

Zywotnosc robota LandxcapeTM bedzie dluszsa oraz bedzie on w lepszym stanie, jestli bedzie przechowywany w okresie zimowym. Mimo, iz ciezkio sie w tym pogodzic,azolemy przechowywanie robota LandxcapeTM w szopie lub garazu podczas zimi.

Przed przygotowaniem robota Landxcape™ do zimowej hibernacji zalecamy:

• Dokladnie wyczyscić robota Landxcape TM
• Naładuj baterie do pehna i wyjmij ja z Landxcape.
• Wętączycz zasilanie

Aby wydluzyc jej zywnosc, zawsze doladuj baterie do peña i wtedy wyjmuj ja z Landxcape™ przy odstawieniem urzadzenia na zime.

OSTRZEZENIE: Dolna strone robota LandxcapeTM chronic przed kontaktem z woda. ZABRANIA Slez skiarowania robota LandxcapeTM, odwroconego dolna oslona w goe na zewnatrz poniewaz wystepuje ryzyko przychodostania sie wody do wewnatrz urzadzenia.

Przewód graniczny möglich zostawic w ziemi, lecz seinen końcowi musza byc chronione, np. umieszczone w puszcze ze smarem. Jesli stacja ladowania pozostanie na czas zimi,NSEZy zostawic podlaczony przyzewod graniczny.

UWAGA: Po przywroceniu robota Landxcape™ do pracy po okresie zimowym nalezy upewnic sie, ze tasmy ladowania i wtyki są czyste. W celu wyczyszczeniaazoleca sie zastosowanie drobnoziarstego plotna szmerglowo.

8.5 Wymiana akumulatora

OSTRZEZENIE: Przed przystapieniem do podlączeniem akcesiorów, wykonywaniem ustawien lub naprawNSEy zyc uradzdenie. Przed przystapieniem do regulacji lub my ostrzyNSEy wylaczyc robota LandxcapeTM orazNSEy rrekawice ochronne.

W przypadku koniecznosci wymiany akumulatora sązy wykonac nastepujeace kroki:

1. Delikatnie obrocić robota Landxcape TM do góry dnem.
2. Odkreci s RubyPokrywy pojemnika akumulatorka.Zdjac Pokrywe pojemnika.(Patrz Rys.Q1)
3. Wyjać zuzyty akumulatorek. Nacisnac zatrzask i uwolnic konektor. (Patrz Rys. Q2)

UWAGA: Nie ciagrća za przytrzymac za złącza i odłączyć konektor.

1. Podlączy odny nowy akumulatorek do konektora w seinem prawidowej pozycji. (Patrz Rys. Q3, Q4)
2. Wlozyc akumulatorek zgodnie z ilustracja (Patrz Rys. Q5) Ponownie umieszeci Pokrzywo pojemnika na akumulatorek i delikatnie dokrecic s Ruby.

9. Komunikaty fungcjonalne

Wyświetlacz Wiadomość Dziażanie
- F 1 -	Aktywowane opółność z powodu desczcu. Brak wymaganego[Dziażania].

10. Komunikaty będów

Oznaka Przyczyna Dzialanie
-ΕΙ-	LandxcapeTM znajduje sie poza przystrzeniţa robocza.	1. Ješli LandxcapeTM znajduje sie poza swoim terytorium: wąłaczyć zasilanie i przytenieść robota LandxcapeTM na是我的y terytorium. Nacisć zasilanie. Nacisć zastepnie. OK2. Ješli LandxcapeTM znajduje sie na swoim terytorium, nały upewnić sie, ze dioda LED na stačji ladowania ma kolor zielony. W przyciwnym razie nały sprawdzić,czy staća ladowania jest prawidlowo podlacznona do ladowarki, a ladowarka prawidlowo podlacznona do zródría zasilania. Ješli tak, oznacza to zle podlaczenia styków przywodu granicznégo oraz koniecznosć ich zamiary.3. Czerwona dioda staćji ladowania sączy sie, potworź przy przewód granicy jest dobrze podlacznony do zacisków w podstawie do ladowania. Jeźeli problem nadal trwa, sprawdź przy przewód granicy nie zostroi przerwany.
-ΕΙ-	Silnik koła zablokowy	1. Wąłaczyć zasilanie: przytenieść robota LandxcapeTM do obszaru wolnego od przyszkód.2. Wąłaczyć zasilanie. Nacisć zastepnie. OK3. Ješli komunikat będu nie znikmie, wąłaczyć zasilanie; obrácić robota LandxcapeTM do góry dneim i sprawdzić,czy jest coś, co blokuje obracanie są kól.4. Usunę wszelkie przyszkody, obrácić z powrotem robota LandxcapeTM i wąłaczyć zasilanie. Nacisć nastepnie.
-ΕΙ-	Tarcza tnęca zablokowsa	1. Wąłaczyć zasilanie.2. Obrácić robota LandxcapeTM do góry dneim i sprawdzić,czy jest coś, co blokuje obracanie są tarczytnacej.3. Usunę jakiekolwiek przyszkody.4. Obrácić robota LandxcapeTM do wȩciwej pozymymi przytenieść go do obszaru z krótka trawa lub dostosowej wysokość koszenia.5. Wąłaczyć zasilanie. Nacisć zastepnie. OK
-ΕΙ-	LandxcapeTM jest unieruchomiony.	1. Wąłaczyć zasilanie.2. Przenieść robota LandxcapeTM do obszaru wolnego od przyszkód.3. Wąłaczyć zasilanie. Nacisć zastepnie.4. Ješli komunikat będu nie znikmie, wąłaczyć zasilanie; obrácić robota LandxcapeTM do góry dneim. Skontroluj,czy sącyNie przyszkadzwa w kręceniu są kól.5. Usunę wszelkie przyszkody, obrácić z powrotem robota LandxcapeTM i wąłaczyć zasilanie. Nacisć zastepnie. OK
- E5 -	LandxcapeTM jest podnieszony.	1. Wymiarczyc zasilanie. 2. Przenieść robota LandxcapeTM do obszaru wolnego od przyszkód, sączyc zasilanie. Nacisć ZEATSTEPNIE . CK 3. Jeźeli wyświety są komunikat będu: wymiarcz Landxcape, obrć go do góry norami i sprawdź czy nie ma jakiejść blodkady przychodnic kOLEK. 4. Usunuć jakakolwiek sąwyliwo blokadę, obrćć z powrotem robota LandxcapeTM i sączyc zasilanie. Nacisć ZEATSTEPNIE . CK - E6 -
	LandxcapeTM jest obrócony do góry podstawa	Obrócie z powrotem robota LandxcapeTM. Nacisć ZEATSTEPNIE . CK - E7 -
	Błąd baterii	1. Sprawdź temperaturopy baterii. Jeźeli temperatura jest za wysoka, odczekaj alespadnie. Nacijsnej ZEATtem . CK 2. Wymiȩ nowy baterie. Restartuj Landxcape. Nacijsnej i potem. 3. Jeźeli bląd pojawia są od czasu do czasu, spreobj zmienić godziny przyczamy urzadzenia.
- E8 -	Jeźeli powrótedo bazy ludowania zajmuje LandxcapeTM za duźoz czasu.	Recznia zadokuj LandxcapeTM na bazie w celu naładowania baterii. Po kompletnym naładowaniu urzadzenia, nacijsnej ZEATtem . CK - E9 -
	Nieznany bląd.	Restartuj Landxcape. Nacijsnej ZEATtem . JZLI wiadomość będu nadal są wyświety, skont⁺t⁻j uzyte z agentem sprezza w celu uzyskania pomocy.

UWAGI

• Przed wączeniem zasilaniaNSEz upewnici, ze robot Landxcape ^T znajduje sie wewnatr obsaru roboczego. W odwrotnym przypadku na wyswietlaczu pojawi sie komunikat - 1 - " . Ten komunikat zostanie wyswietlony rowniez wówczas, gdy robot LandxcapeTM bedzieznajdowat sie nad przewodem granicznym w momencie wączenia.
• Jesli z jakiegokolwiek powodu, np. przyjecia, zagawy daneci, uzytkownik chce zaparkować swojego robota Landxcape™ w staciładowania: nacisć natestPNobot Landxcape™ powróci do staciładowania i pozostanie w tamtym mistruji aby wyłaczyc Landxcape™.
• Ješli jakis blad bedzie sie powtarzal w tym samym obszarne trawnika, problem痔 doctycz przwodu granizcneo. W takim przypadku nalezy powróci do wczciejszych instrukcj instalacji i zgodnie z nimi sprawdzi stan instalacji.
• Jesli trawnik jest podzielony na obsoz obszary, polaczone korytarzem ponijej 1 m i na Jednym z nich nie ma stacli ludujej: gdy robot Landxcape™ rozladujie sie, nalezy recznie przenieść go do stacli ludujej, Rozpocznie sie ladowanie.
• Jesli Landxcape TM momentami dzia na typwo, sprobowar uruchomic go ponownie. Jezeli problemniz zostal rozwzany, nalezy wyac i ponownie zinstalowac akumulatorek. Jesli problemu nie uda sie Rozwiazac, skontaktowac sie z przystawiclem serwisu LandxcapeTM w celu uzyskania pomocy.
• Nie myc maszyny myjka cijsnieniowa. Moze to spowodowauc uszkodzenie akumulatora i maszyny.

11. Rozwiptywanie problemów

Jesli robot LandxcapeTM nie pracje w prawidlowy sposob, nalezy postepować zgodnie z poniższa instrukcja rozwiazywania problemów. Jesli uterka bedzie sie utrzymywać, nalezy skontaktowej sie ze sprzedawca.

Oznaka Przyczyna Dzialanie
Dioda LED na staciładowania nie wącza sie.	Brak zasilania.	Upewnić są, są przewód zasilania jest prawidłowo podlaczenia do ladowarki, a ladowarka jest podlaczenia do odpowiedniego zródrę zasilania.
Czerwona dioda staicismladowania wączy sie.	Przewód graniczny nie jest podlaczenia.	Upewnić są, są przewód graniczny zostal prawidłowo podlaczenia do staciładowania. Upewnić są, są przewód graniczny nie jest przerwany, zwieszczna na końach drutu.
Robot Landxcape™ wącza sie, lecz tarcza tnacja nie obraca sie.	Robot Landxcape™ szuka staicismladowania (chyba, są nacijsiesz przyciski HOME i potem OK , aby skierowania urzemdenie do bazy ladowania).	To normalne. Robot Landxcape™ musi zostać naładowany, tarcza tnacja nie obraca są podczas, gdy robot automatycznie szuka staicismladowania.
Robot Landxcape™ wibruje.	Ostrza mogość zostȩ zuskodzone. Sprawdczi stan tarczy tnȩje.	Sprawdzić ostrza i wymienić je, są uszkodzone. OczyScić ostrza i tarcze z blota lub ciał obych.
Trawa jest koszona niedrzej.	Robot LandxcapeTM nie pracuje wystarczajczydlugo w ciagu dnia.	Wydluzyć czas koszenia.
	Obszar koszenia jest zbyt duzy.	Spróbowość zmiejeść wiełyść obszaru koszenia lub wydluzyć czas koszenia.
	Ostrza są tepe.	Wymienić ostrza i sánchez w celu wywaźenia tarczytnacej.
	Wysokość koszenia jest ustawIONA na zbyt niskawartość w stosunku do wysokość trawy.	Zwięskaść wysokość koszenia, a stopspie stopniowozmiejszać.
	Trawa lub inny przyjmiedzić zostal owiniety wokólarkczytnacej.	Sprawdcźtczne tnacja i użaNCTr庵 lub inny przyjmiedzić.
	Na tarczytnacej lub w obudowej silniki zgomadzila sie trawa.	Upewnić sie, ze tarcze tnacja obracna są swobodnie. Wrazie potrzebyości zdȩć tarcze tnacja, a stoppedru zanieczyszczzenia.
Robot LandxcapeTM znajduje sąwematrz przystrzeni roboczejaprzewód ograniczajczy jest podłączony.Pomimo—toga na wyświelaczu pojawilsie komunikat "-E+".	Zacisk styckożpwzewodu granicznych jestNieprawidlowy.	Zamienić styki przywedeni granicznych.
	Przewód graniczny jest zerwnany.	Napraw uszkodzony przyweden graniczny oppowiednimi zlączami.
Czas ludowania znacznie przyzekraczaznamionowy CZAS ludowania.	Slabe polaczenia spowodowanezanieczyszczenciami na taśmie ludowania.	Wyczyscić styki znajdujeść są zaestji ludowsiania i taśmie ludowania robota LandxcapeTM przy uzyciuszmatki.
	Program ochrony ludowsianzMosta aktywowanyze wźględu na wysoka temperaturé.	Umieść stȩść ludowsianzMciu lub przytekać naobniżenie temperatury.
Kosiarka nie luduje.	Brak zasilania.	Upewnić sie, ze przyweden zasilania jest prawnidlowo podłączony do ludowarki, a ludowarka jest podłączonado odpowiednigo zródría zasilania.
	Nie pracije normalnie podczas ręcznégnldawania.	Patrz ręczne ludowanie w sekcjä 8.3.
LandxcapeTM zaczyna pracowej krócejmiedzy ludowaniymi.	Jakić przyjmiedzić jest zablokowywny w tarczytnacej.	Zdȩć tarcze tnacja i wyczyscić ja.
	Robot LandxcapeTM trzesie są mocno. Trawa jest zbyt wysoka i zbyt goSTA.
	AkumulatorMZebyć wyczerpany lub stary.	Sprawdcźtczne tnacja i użaNCTr庵 lub inny przyjmiedzić.
Robot LandxcapeTM nie pracuje oWLsiSciWych porach.	Zegar nichtustawIONy na wlasciwa godzine.	Ustaw prawnidlowo zegar - patrz sekcjä 5.3.
	Zaprogramowane czasy;ciecia dla robotaLandxcapeTM są przywiderlowe.	Zmienić ustawuminium godziny Rozpoczȩcia i zakończenialkoszenia robota.
	LandxcapeTM jest ręcznie zadokowywny w bazieładujciej.	Nacijsnj , napiptynek
	Bateria nie luduje są kiedy temperaturawrość powość 55°C w przypadku upalów.	Poczekaj az bateria schlodzi sie.
Robot LandxcapeTM nie sągneprudlowozadokowa,CiezdozdozdozdozdozdozdozdozdozdozdozdozdozdozdozdozdozdozdozdozdozdozdozdozdozdozdozdozdozdozdozdozdozdozdozdozdozdozdozdozdozdozdozdozdozdozdozdozdozdozDOZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZDOZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdo ZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdo ZDOZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZZdoZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdo ZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdozzdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZdoZZdoZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZdoZZdoZZdoZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZdoZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZdoZdoZZdoZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZdoZdoZZdoZZdoZdoZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZdoZdoZZdoZdoZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZdoZdoZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZdoZdoZdoZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZdoZZdoZdoZdoZdoZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdoZdo(Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z doZ do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do ZZ do ZZ do ZZ do ZZ do ZZ do ZZ do ZZ do ZZ do ZZ do ZZ do ZZ do ZZ do ZZ do ZZ do ZZ do ZZ do ZZ do ZZ do ZZ do ZZ do ZZ do ZZ do ZZ do ZZ do ZZ do ZZ do ZZ do ZZ do ZZ do ZZ do ZZ do ZZ do ZZ do ZZ do ZZ do ZZ do ZZ do ZZ do ZZ do ZZ do ZZ do ZZ do ZZ do ZZ do ZZ do ZZ do ZZ do ZZ do ZZ do ZZ do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do.Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do Z do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I doI do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do.I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do l do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do L do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do I do i do i do i do i do i do i do i do i do i do i do i do i do i do i do i do i do i do i do i do i do i do i do i do i do i do i do i do i do i do i do i do i do i do i do i do i do i do i do i do i do i do i do i do i do i do i do i do i do i do i do;i do;i do;i do;i do;i do;i do;i do;i do;i do;i do;i do;i do;i do;i do;i do;i do;i do;i do;i do;i do;i do;i do;i do;i do;i do;i do;i do;i do;i do;i do;i do;i do;i do;i do;i do;i do;i do;i do;i do;i do;i do;i do;i do;i do;i do;i do;i do;i do;i do;i do;
Robot LandxcapeTM pracje poza obszarem roboczym wyznacznonym przyżewód graniczny. Robot LandxcapeTM nie kosi obszaru w obrebie obszaru wyznaczonego przyżewód graniczny. Robot LandxcapeTM wycofuje są lub obrędnie w oblitàu przyzewodu granicznero.	Przewód graniczny innego robota LandxcapeTM lub robita do koszenia trawy inniej firmy jest umieszczony zbyt blisko.	Upewnić sie, ze przyȩwód graniczny robita LandxcapeTM znajduje są co najmiec 1m od sąsiadujacego przyzewodu granicznero.
	Przewód graniczny zostal zamocowy z ostrymi naroźami.	Sprawdzić przyȩwód graniczny w celu upewniena sie, ze naroźsa są glównie.
	W mokrych warunkach sygnat elektryczny przyzewodu granicznégoMZe są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcia są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcies są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielcie są zielmie na prędkość podstawicy z górkia.	Sprawdzić polączenia przyzewodu granicznégo. Zaizolować w celu zapewniena w pełni wodoszczelnégo polączenia.
	Ze wzglȩdu na przyzewano izolacje wystepuje upyw sygnalu elektrycznégo przyzewodu granicznégo.	Naprawość zniszczonea izolacje przyzewodu ograniczajacego z wtyczka.
	Obszar cięcia jest wiekszyść dopuszczeły obszarci岁以下 robota LandxcapeTM.	Zmierciejs powierzchnie koszenia lub użyj LandxcapeTM o dopuszcze**) węszej powierzchni koszenia.
Kola robota LandxcapeTM wpadaja w poszlig lub uszkadzaja trawnik.	W robocie LandxcapeTM mogły utkność obce przytedmioty, takie jak gałowazki i golezie.	Usuność obce przytedmioty spod robota LandxcapeTM.
	Trawnik jest zbyt mokry. OdczekAACdo wyschniecie trawnika.
Robot LandxcapeTM wijeśćda poza przyzewód graniczny ze wzglȩdu na nadmiema prędkość podstawicy z górkia.	Przewód graniczny umieszczony na zbocu o nachyleniu powyȩj 17% (10°).	Przenieść przyȩwód graniczny w wiejsca o nachyleniu nie wiekszym od 17% (10°). Szczegość opisano w podreczniku instalaci.
Erro	Będ aktualizacja oprogramwomania.	Spróbuj ponownie zgodnia z sekcjá „Aktualizacja oprogramwomania".

Zasady ochronyśrodkowska

Odpady wyrobów elektrycznych nie powinny być wyrzucane razem z odpadami gospodarstwa domowego. Naleź korzystac z recyckingu, jestli stmieje odpowiednia infrastruktura. Porady dotyczne recyclungu przyza użyskać u wędz lokalnych lub spreżawcy detalicznego.

Deklaracja zgodnosci

My nizej podpisani,

Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

Niniejszym oswiadzamy, ze produkt,

Opis Robot do koszenia trawy

Typ LX790 LX791 LX792 LX793 LX794 LX795 (790-799 - oznaczenia maszyn zgodnych z robotem do koszenia trawy) (Rok, miersiac produkcji oraz numer fabryczny produktu podano na tablicze umieszczonej na tylnej obudowie kosiarki. Pelny numer fabryczny znajduje sie na odubowie kosiarki z ladowarke akumulatora LA8001 / LA8002 i baza ladowania LA3000

Funkcja Koszenie trawy

Jest zgodny z ponijszymi dyrektywami,

2006/42/EC, 2014/30/EU, 2014/35/EU, 2011/65/EU, 2000/14/EC zmieniona dyrektywa 2005/88/EC, 2014/53/EU

2000/14/ECzmieniona dyrektywa 2005/88/EC

• Procedura oceny zgodnosci zgodnie z Annex V
  -Zmierzony poziom mocy akustycznej 64.2 dB (A)
• Deklarowany gwarantowany poziom mocy akustycznej 65 dB [A]

Dane Jednostki notyfikowanej

Nazwa: Intertek Testing & Certification Ltd. [jednostka notyfikowana 0359]

Osoba upoażniona do sporzadzenia dokumentaci technicznej,

Imie i nazwisko Marcel Filz

Adres Positec Germany GmbH, Gruner Weg 10, 50825 Cologne, Germany

2019/04/22

Allen Ding

Zastepca glownego inzyniera, testowanie i certyfikacja

Positec Technology (China) Co., Ltd.

Udrzha a uskladnenie

VAROVANIE! Ak je kosacka otočena spodnou stranou nahor, tlačidlo vypnuté/ Zapnuté musi byt' vrdy vypnuté.

A. Cistenie krytu kosacky

Zastupca vrchnej konstruknej kancelarie,

Testovanie & Certifikación

Positec Technology (China) Co., Ltd.
