LX793 - Rasenmäher LANDXCAPE - Kostenlose Bedienungsanleitung

Produkttyp	Rasenmähroboter
Marke	LandXcape
Modell	LX793
Gewicht	8,4 kg
Stromversorgung	Lithiumbatterie 20 V (Modell LA0001)
Ladegerät	LA8001 / LA8002, Eingang 100-240 V~50/60 Hz, 38 W, Ausgang 20 V, 1,5 A
Nennspannung	20 V
Leerlaufdrehzahl	2800 U/min
Schnittfläche	Bis zu 700 m²
Schnittdurchmesser	18 cm
Schnitthöhe	30 bis 60 mm (4 Positionen)
Ladezeit	ca. 1,3 h
Schalldruckpegel	LpA = 44,2 dB(A)
Schallleistungspegel	LwA = 64,2 dB(A)
Schutzklasse	III
Hauptfunktionen	Automatischer Schnitt, Rückkehr zur Basis, Regensensor, Zeitprogrammierung, doppelschneidendes Rotormesser
Sicherheit	STOP-Taste, Messerstopp bei Anheben, PIN-Code, Hinderniserkennung
Wartung und Reinigung	Reinigung des Gehäuses und der Unterseite mit einem feuchten Tuch, regelmäßiger Wechsel der Messer
Ersatzteile	Messer, Schrauben, Akku, Ladegerät, Ladestation, Begrenzungskabel, Anschlüsse

Häufig gestellte Fragen - LX793 LANDXCAPE

Wie wechselt man die Messer des Rasenmähroboters LandXcape LX793?

Schalten Sie vor allen Arbeiten den Mäher aus und tragen Sie Schutzhandschuhe. Drehen Sie den Roboter vorsichtig um, entfernen Sie den Akkudeckel und den Akku. Lösen Sie die Schrauben der Messer mit einem Schraubendreher, ersetzen Sie alle Messer gleichzeitig und befestigen Sie sie fest mit neuen Schrauben. Setzen Sie den Akku und seinen Deckel wieder ein. Stellen Sie sicher, dass die Messer frei drehen.

Was tun, wenn der Roboter nicht lädt?

Überprüfen Sie zunächst, ob das Ladegerät richtig angeschlossen ist und die LED der Ladestation leuchtet. Reinigen Sie die Kontaktstifte der Station und die Ladekontakte des Roboters mit einem trockenen Tuch. Wenn das Problem weiterhin besteht, versuchen Sie das manuelle Laden, indem Sie den Roboter direkt auf die Basis stellen. Konsultieren Sie Abschnitt 8.3 der Anleitung.

Wie stelle ich die Schnitthöhe ein?

Verwenden Sie den Einstellknopf für die Schnitthöhe (Markierung 2) oben auf dem Roboter. Drehen Sie ihn, um eine der 4 Positionen von 30 bis 60 mm auszuwählen. Für die erste Verwendung stellen Sie die maximale Höhe (6 cm) ein.

Was bedeutet der Fehlercode -E1 auf dem Display?

Der Code -E1 zeigt an, dass sich der Roboter außerhalb des Arbeitsbereichs befindet oder das Begrenzungskabel falsch angeschlossen ist. Schalten Sie den Roboter aus und setzen Sie ihn wieder innerhalb des Perimeters. Überprüfen Sie, ob die LED der Ladestation grün leuchtet und die Kabelenden richtig angeschlossen sind. Tauschen Sie bei Bedarf die Kabelanschlüsse.

Wie programmiere ich den Mäher, um zu einer bestimmten Zeit zu mähen?

Um die Standardstartzeit (9:00 Uhr) zu ändern, drücken Sie gleichzeitig die Tasten START und STOP, bis ein 'Ding' ertönt. Die Uhrzeit blinkt, verwenden Sie die Pfeile, um die gewünschte Zeit einzustellen, und bestätigen Sie. Zum Beispiel für einen Start um 14:05 Uhr stellen Sie 14:05 ein.

Wie reinige ich den Rasenmähroboter?

Vor der Reinigung schalten Sie den Roboter aus und tragen Sie Handschuhe. Für das Gehäuse verwenden Sie ein feuchtes Tuch oder eine weiche Bürste – niemals einen Hochdruckreiniger. Für die Unterseite drehen Sie den Roboter um und reinigen Sie das Messerblatt, den Motor und die Räder mit einem feuchten Tuch. Vermeiden Sie jeden Wasserkontakt mit elektrischen Komponenten. Reinigen Sie regelmäßig die Kontaktstifte.

Wie lagere ich den Roboter im Winter?

Vor der Überwinterung reinigen Sie den Roboter gründlich, laden Sie den Akku vollständig auf und entnehmen Sie ihn aus dem Gerät. Schalten Sie den Roboter aus. Lagern Sie ihn an einem trockenen, kühlen und frostfreien Ort. Lagern Sie den Roboter niemals kopfüber im Freien. Das Begrenzungskabel kann verlegt bleiben, schützen Sie jedoch seine Enden.

Wie aktualisiere ich die Software des Roboters?

Laden Sie die neueste Softwareversion von der Website www.landxcape-robotics.com herunter und speichern Sie die Datei auf einem USB-Stick mit FAT32-Formatierung. Schalten Sie den Roboter aus, stecken Sie den USB-Stick in den USB-Anschluss und schalten Sie ihn wieder ein. Das Update startet automatisch. Warten Sie, bis das Display 'USb' anzeigt, entfernen Sie den Stick und schließen Sie die Abdeckung. Das Display zeigt '0 - - -' an, wenn das Update abgeschlossen ist.

Wie installiere ich das Begrenzungskabel?

Verwenden Sie die mitgelieferte Abstandslehre, um das Kabel mindestens 26 cm vom Rasenrand und 1 m von benachbarten Kabeln entfernt zu verlegen. Wickeln Sie das Kabel um den zu mähenden Bereich, ohne rechte Winkel. Befestigen Sie es mit den Heringen am Boden. Vergraben Sie es bei Bedarf nach einem Funktionstest. Schließen Sie die Enden mit dem wasserdichten Stecker an die Ladestation an.

Was tun, wenn der Mäher ungewöhnlich vibriert?

Übermäßige Vibrationen deuten oft auf beschädigte Messer oder ein Ungleichgewicht hin. Schalten Sie den Roboter aus und untersuchen Sie die Messer und das Messerblatt. Ersetzen Sie alle Messer und Schrauben gleichzeitig. Entfernen Sie alle Rückstände oder eingeklemmten Fremdkörper. Wenn das Problem weiterhin besteht, überprüfen Sie, ob das Messerblatt Risse hat.

BEDIENUNGSANLEITUNG LX793 LANDXCAPE

Originalbetriebsanleitung D

Notice originale F

1. Produktsicherheit

1.1 Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNING: Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Lesen Sie die Bedienungsanleitung zum sicheren Betrieb des Gerätes aufmerksam durch.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

• Dieses Gerat ist nicht zur Verwendung durch Personen (einschließlich Kindern) vorgesehen, die über reduzierte körperliche Eignung, Wahrnehmung oder geistige Fähigkeiten, Mangel an Erfahrung und Wissen verfügen, sofern diese Personen nicht von einer verantwortlichen Person beaufsichtigt oder in der Verwendung des Gerätes unterwiesen wurden.
• Kinder sollenn grundsätzlich beaufsichtigt werden, damit sie nicht mit dem Gerät speilen.
• Das Gerätarf nur mit dem mitgelieferten Netzeil verwendet werden.

WICHTIG

VOR GEBRAUCH BITTE SORGFALTIG

DURCHLESEN UND FÜR WEITERE FRAGEN AUFBEWAHREN

Sicherer Betrieb

Training

a) Die Anweisungen aufmerksam durchlesen. Machen Sie sich mit den Bedienelementen und dem vorschriftsmäßigen Gebrauch des Rasenmahers vertraut.
b) Niemals Kindern oder mit diesen Anweisungen nicht vertrauten Personen erlauben, den Rasenmacher zu benutzen. Nationale Vorschriften können das Alter der Bedienperson möglicherweise beschränken.
c) Bedenken Sie, dass der Bediener oder Benutzer bei Unfallen oder Gefährdungen anderer Personen oder deren Eigentum die Verantwortungträgt!

Vorbereitung

a) Stellen Sie sicher, dass das Begrenzungskabel gemäß den Anweisungen verlegt wird.
b) Inspizieren Sie die Gegend, in der die Ausrüstung eingesetzt werden soll, gründlich und entfernen Sie alle Objekte, die durch die Maschine aufgeschleudert werden konnten.
c) Überprüfen Sie in regelmäßigen Abständen, ob Messer, Messerschrauben und Schneidbalken abgenutzt oder beschädigt sind. Abgenutzte Messer und Schrauben nur im ganzen Satz auswechseln, um Unwuchten zu vermeiden.
d) Achten Sie daraufuf, dass bei Geräten mit mehreren Klingen ein Klingensatz durch den anderen in Rotation versetzt werden kann.
e) WARNING! Der Rasenmacherarf nicht betriebenen werden, wenn der Schutz nicht angebracht ist.

Betrieb

1. Allgemeine Sicherheitschinweise

a) Betreiben Sie das Gerät niemals mit defektem Schutz oder ohne installierte Sicherheitsvorrichtungen, wie etwa Deflektoren;
b) Hände und FuBe nicht in die Nane oder unter rotierende Teile bringen. Halten Sie sich stets von der Austrittsöffnung fern.
c) Niemals den Rasenmacher bei laufendem Motor anheben oder

tragen.

d) Betätigten Sie die Deaktivierungseinrichtung des Geräts,
- vor dem Beseitigen einer Verstopfung;
- vor dem Überprüfen, Reinigen oder Arbeiten am Gerät.
e) Der ursprüngliche Zustand des Landscape ^M darf nicht modifiziert werden. Alle Änderungen erfolgen auf eigene Verantwortung.
f) Starten Sie den Roboter-Rasenmacher gemäß Anweisungen. Wenn der Netzschalter eingeschaltet ist, stellen Sie safer, dass Sie ihre Hände und Fuß von den drehenden Messern entfernt halten. Bringen Sie ihre Hände und Fuß niemals unter den Rasenmacher.
g) Heben Sie den Roboter-Rasenmacher niemals an bzw. tragen Sie,ihn nicht, wenn der Netzschalter eingeschaltet ist.
h) Erlauben Sie niemandem, der sich mit den Funktionen und Verhaltensmustern des LandxcapeTM nicht auskennt, den Maher zu benutzen.
i) Keine Gegenstände auf den Landxcape oder seine Ladestation legen.
j) Wenn der Messerteller oder das Gehäuse defekt ist, damit der Landxcape™ nicht in Betrieb genommen werden. Das gleiche gilt für defekte Messer, Schrauben, Muttern oder Kabel.
k) Schalten Sie den Roboter-Rasenmacher stets aus, wenn dieser nicht verwendet wird. Der Roboter-Rasenmacher kann nur starten, wenn der Netzschalter eingeschaltet ist und der korrekte PIN-Code eingebehen wurde.
I) Halten Sie Hände und Fuß von den rotierenden Rasenmaherklingen fern. Halten Sie mit ihren Handen und Fuß stets einen sicheren Abstand zum Gehäuse ein, solange der Rasenmaher in Betrieb ist.
m) Vermeiden Sie die Nutzung der Maschine und deren Peripheriegeräten bei schlechtem Wetter, verbesserten die Gefahr eines Blitzschlags.
n) Berühren Sie sich bewegende gefährliche Teile nicht, bevor diese vollständig zum Stillstand gekommen sind.
o) Bei Maschinen, die in öffentlichen Bereichen verwendet werden, müssen diese Warnschilder um den Arbeitsbereich der Maschine angebracht werden. Sie sollen den Inhalt des folgenden Textes zeigen:

WARNING! Automatischer Rasenmaher! Halten Sie sich von der Maschine fern! Beaufsichtigen Sie Kinder!

2. HINWEIS ZUM AUTOMATIKBETRIEB DES ROBOTERS

a) Den Landxcape™ niemals unbeaufsichtigt verwenden, wenn sich Personen –alanders Kinder –oder Haustiere in der Nähene aufhalten.

WARTUNG UND LAGERUNG

WARNING! Wenn der Rasenmacher umgedreht wird, muss der Netzschalter stets ausgeschalte werden.

Der Netzschalter muss bei allen Arbeiten am Unterbau des Rasenmachers ausgeschaltet werden, beispisseweise bei der Reinigung oder beim Wechseln der Messer.

a) Stellen Sie den festen Sitz aller Schrauben, Muttern und Bolzen sicher, um zu gewährleisten, dass sich der Rasenmaher in einem betriebssicheren Zustand befindet.
b) Den LandxcapeTM einmal proWoche kontrlieren und eventuell beschädigte oder verschlissene Teile austauschen.
c) Messer und MessertellerCcndersorgfattig auf Schaden unsenchen.Bei Bedarf alle Messer und Schrauben gleichzeitig austauschen,um eine Unwuch der rotierenden Teile zu vermeiden.
d) Verwenden Sie beim Austausch nur Original Messer.
e) Verwenden Sie zum Laden des Akkus nur das vom Hersteller empfohlene Ladegerät. Eine nicht den Hinweisen entsprechende Verwendung kann zu einem Stromschlag, zur Überhitzung oder zum Auslaufen der Batterieflüssigkeit führen.
f) Tritt Batterieflüssigkeit aus, beseitigen Sie sie mit Wasser und einem neutralen Reinigungsmittel. Kommt sie mit Augen etc. in

Kontakt,uchen Sie sofort einen Arzt auf.

g) Warten Sie den Roboter nach den Anweisungen des Herstellers.

Empfehlung

Schlieben Sie die Maschine und/oder deren Peripheriegeräte nur an einen Speisestromkreis an, der über einen Fehlerstromschutzschalter (RCD) mit einem Auslösestrom von nicht mehr als 30 mA verfügbar.

Restrisiken

Um Verletzungen zu vermeiden, tragen Sie beim Wechseln der Klingen Schutzhandschuhe.

Transport

Für langere Transporte legen Sie den LandxcapeTM am besten in die Originalverpackung.

Für einen sicheren Transport vom oder innerhalb des Arbeitsbereichs:

a) Drücken Sie die STOP -Taste, um den Maher zu stoppen.
Sie wahlen den vierstelligen PIN aus, wenn Sie den Maher das erste Mal benutzen.
b) Schalten Sie den Roboter-Rasenmacher immer aus, wenn Sie diesen tragen möchten.
c) Den Maher an seinem Griff vorne unter tragen. Halten Sie den Messerteller beim Tragen des Mabers vom Körper per veg.

Sicherheitshinweise bezüglich des Akkus im Werkzeug

a) Zellen bzw. Akku nicht zerlegen, öffnen oder zerdrücken.

b) Akku nicht kurzschreiben. Akkus nicht wahllos in einer Schachtel oder Schublade aufbewahren, wo sie einander kurzschreiben oder durch andere leitfähige Materialien kurzgeschlossen werden konnten. Bei Nichtverwendend des Akkus ist这点es von Metallgegenständen, wie etwa Buroklammern, Münzen, Nageln, Schrauben oder anderen kleinen Metallgegenständen fernzuhalten, wo sich die Batterieklemmen berühren können. Das Kurzschreiben der Batterieklemmen kann Verbrennungen bzw. einen Brand verursichen.
c] Zellen bzw. Akkus nicht Hitze oder Feuer aussetzen. Lagerung in direktem Sonnenlicht vermeiden.
d) Akku nicht mechanischen Stöden aussetzen.
e) Im Fall, dass Flüssigkeit aus dem Akku austritt, damit diese nicht in Kontakt mit der Haut oder den Augen kommt. Soltte dies Dennoch geschehen, den betroftenen Bereich sofort mit viel Wasser spilen und einen Arzt aufsuchen.
f) Beim Verschlucken einer Zelle oder eines Akkus muss sofort ein Arzt herangezogen werden.
g) Akku sauber und trocken halten.
h) Akkus Funktionieren bei normaler Zimmertemperatur (20^ ± 5^) am besten.
D Beim Entsorgen von Akkus sollenn Akkus mit verschiedene elektrochemischen Systemen voneinander getrennt gehalten werden.
J Nur mit dem von Landxcape TM bezeichneten Ladegerät aufladen. Kein Ladegerät verwenden das nicht ausdrücklich für den Gebrauch mit dem Gerät vorgesehen ist. Ein Ladegerät, das für eine bestimmte Art von Akku geeignet ist, kann bei Verwendung mit einem anderen Akku eine Brandgefahr darstellen.
k) Keinen Akku verwenden der nicht für den Gebrauch mit dem Gerät vorgesehen ist.
D Akkus von Kindern fernhalten.
m) Die originalen Produktunterlagen zum späteren Nachschlagen aufbewahren.
n) Ordnungsgemäß entsorgen.

1.2 Informationen zum Landxcape™

WARNING-Rasenmahrboter konnen bei unsachgemäß Verwendung gefährlich sein.

Lesen Sie die Bedienungsanleitung sorgfältig durch und verstehen Sie deren Inhalt, bevor Sie ihren Rasenmahroboter betrieben.

WARNING- Halten Sie einen Sicherheitsabstand wenn der Roboter-Rasenmaher in Betrieb ist.

WARNING - Betätigten Sie die Deaktivierungsvorrichtung, bevor Sie am Gerät arbeiten oder die Maschine anheben.

WARNING - RASENMAHROBOTERarf nicht als Transportmittel missbraucht werden.

Nicht im Feuer entsorgen

Vor Regen und Feuchtigkeit schützen

Akku nicht in den Haushaltsmull geben. Bringen Sie den leeren Akku zu ihrer lokalen Sammel- oder Recyclingstelle.

Waschen Sie das Gerät nicht mit einem Hochdruckreiniger.

Gerat der Klasse III

Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollenn nach Möglichkeit zu einer Recyclungstelle gebracht werden. Ihrzuständigen Behörden oder Ihr Fachhändler geben Ohnen hierzu keinse Auskunft.

2. Komponenten

1. STOPPTASTE

2. DREHKNOPF ZUM EINSTellen DER SCHNITTHOHE

3. EIN/AUS-TASTE

4. START-TASTE

5. HOME-TASTE

6. ANZEIGE

7. LADESTREIFEN

8. REGENSENSOR

9. VORDERRAD

10. MESSERTELLER

11. MESSER

12. AKKU

13. USB-SCHNITTSTELLE

14. HINTERES ANTRIEBSRAD

15. GRIFF

16. KONTAKTSTIFTE

17. LADESTATION

18. NETZTEIL

19. HERINGE

20. BEGRENzungSKABEL

21. LADESTATION-BEFESTIGUNGSSCHRAUBEN

22. BEGRENzungSKABEL-ABSTANDLHRE

23. INBUSSCHLUSSEL

24. VERBINDUNGSSTUCK

Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.

3.Technische Daten und Gerauschentwicklung

3.1 Technische Daten

Typ LX790 LX791 LX792 LX793 LX794 LX795 (790-799 - Bezeichnung der Maschine, repräsentiert den Rasenmahrboter)

	LX790 LX792	LX791 LX793	LX794 LX795
Nennleistung 20V	---Max.*
Leerlaufdrehzahl 2800/min
Schneidebereich 600m	2	900m²	700m²
Schnittbreite 16cm 18cm	18cm
Schnitthöhe 30-60mm
Schnitthöhenverstellung 4
Batterietyp Lithium-ion
Akkumodell LA0001 LA0002	LA0001
Ladezeit Ca. 1.3hrs	2hrs	1.3hrs
Ladegerätmodell	LA8001 / LA8002
Leistung des Ladegeräts	Eingang: 100-240V~50/60Hz, 38W, Ausgang: 20V --- , 1.5A
Gewicht	8.4kg
Schutzklasse	III

*Spannung ohne Arbeitslast gemessen. Die anfängliche Akkuspannung erreicht maximal 20 Volt. Die Nennspannung liegt bei 18 Volt.

Zubehörteile

	IX790 IX792	IX791 IX793	IX794 IX795
Schrauben	9 9	9
Ladestation	1 1	1
Fixierungsnaigel für Ladestation	7 7	7
Begrenzungskabel	150m	180m	150m
Heringe	210	250	210
Inbusschlüssel	1 1	1
Begrenzungskabel Abstandslehre	2 2	2
Messer	9 9	9
Verbindungsstück	2 2	2
Akkupack (LA0001 / LA0002)	1 1	1
Lader (LA8001 / LA8002)	1 1	1

Wir empfehlen ihren, sãmtliche Zubehörteile beim selbst Fachhändler zu beziehen, bei dem Sie auch Ihr Elektrowerkzeug oder Gartenerat gekauft haben. Weitere Informationen finden Sie auf der Verpackung der Zubehörteile. Auch Ihr Fachhändler berät Sie gemeins.

3.2 Informationen über lärn

Gewichteter Schalldruck	LDA= 44.2dB (A)KPA= 0.4dB(A)
Gewichtete Schalleistung	LwA= 64.2dB (A)KwA= 0.4dB(A)
Tragen Sie einen Schallschutz bei einem Schalldruck über	80dB(A)

Eine gewisse Gerauschentwicklung der Maschine ist unvermeidlich. Die Durchführung geräuschintensiver Arbeitsen besteht eine Zulassung und muss in bestimmten Zeiten eingeschrankt werden. Halten Sie Ruhephasen ein und beschränken Sie die Arbeitsstunden auf ein Minimum. Zu Ihrlem eigenen Schutz und den von Personen, die sich in der Nähere befinden, muss ein geeigneter Gehorschutz getragen werden.

Bestimmungsgemäß Gebrauch

Dieses Produkt ist bestimmt für das Rasenmähen im privaten Bereich. Er ist zum früfigen Mähen bestimmt - er hält ihren Rasen gesund und dieser wird gepflegter ausgehen als je zuvor. Je nach Groß des Rasens kann der Landscape™ so programmiert werden, dass er zu jeder beliebigen Zeit und mit jeder beliebigen Freqenz uneingeschränkt arbeitet. Es ist nicht zum Graben, Reinigen oder Schneeräumen konzipiert.

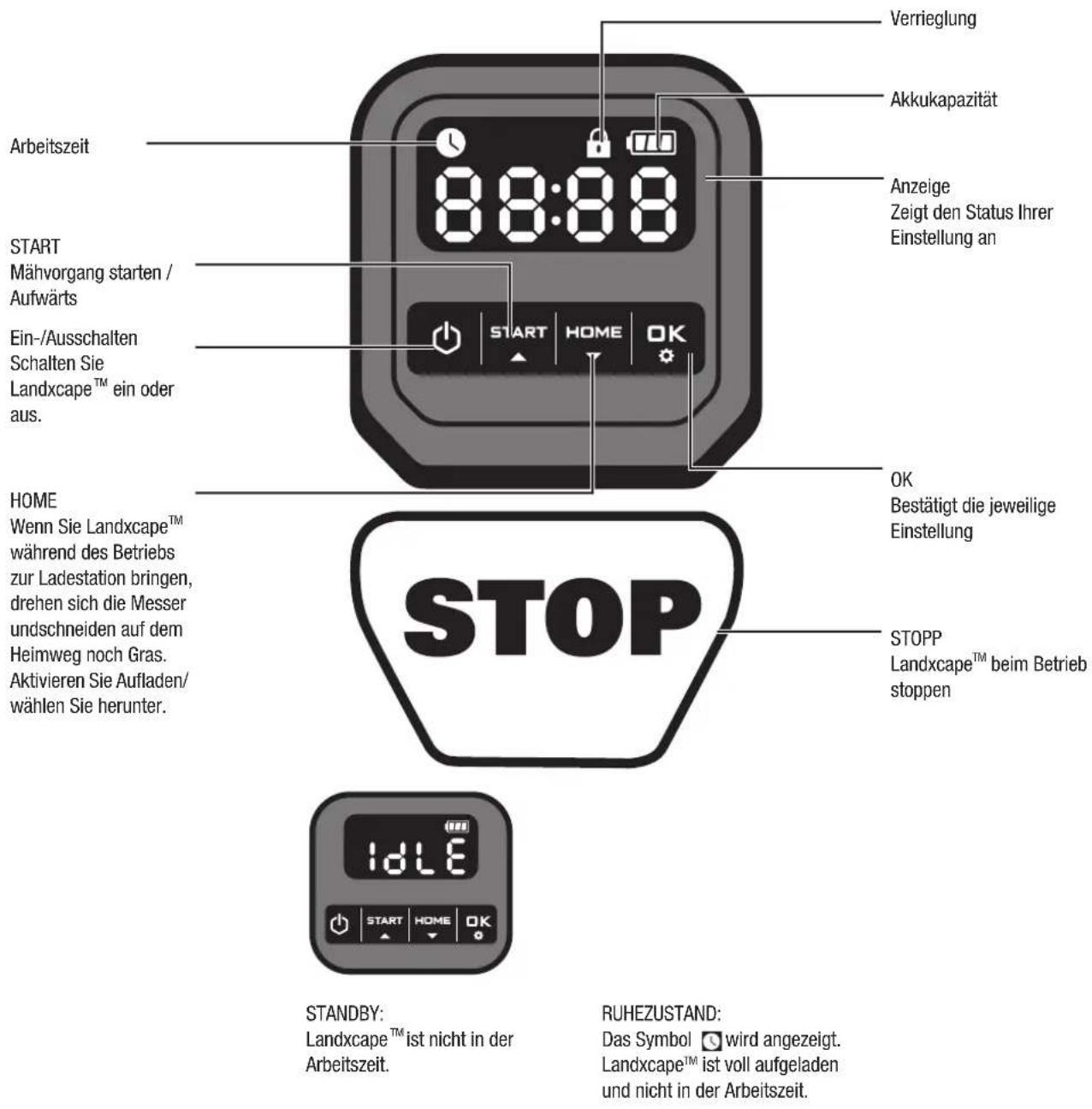

4.Bedienfeld

Start

1) Nach der Installation des Begrenzungskabels konnen Sie den Landxcape ^TM verwenden (Informationen zum Verlegen des Begrenzungskabels finden Sie im Installationsleitfaden).
2) Drücken Sie zuerst power on/off . Geben Sie bei der ersten Verwendung den reingestelltten PIN-Code 0000 ein, indem Sie viermal drucken, wenn die Zahl 0 blinkt. (Der PIN-Code kann geändert werden. Weitere Informationen finden Sie unter „Einstellungen" in der Installationsanleitung) HINWEIS: Landxcape™ wird automatisch ausgeschaltet, wenn keine Eingabe innerhalb 30 Sekunden nach dem Einsatzen empfangen wird. Wenn Sie dreimal einen falschen PIN-Code eingeben, wird der Alarm „di-di" ausgelöst und Landxcape™ wird dann automatisch ausgeschalte.
3) Drücken Sie auf STANT, drücken Sie dann auf im mit dem Mähen zu beginnen.
4) Drücken Sie und dann, und landxcape™ zur Ladestation zu bringen, wobei sich die Messer drehen undschneiden auf dem Heimweg noch Gras. Der Landxcape™ wird kontinuierlich arbeiten, bis der Akku schwach ist. Anschliebend fahr er zurück zur Ladestation. Sobald der Ladevorgang beendet ist, wird der Landxcape™ gemäß Zeitplan den Mähvorgang automatisch fortsetzen oder in der Ladestation bleiben.

HINWEIS: Wenn LandxcapeTM eingeschaltet wird, werden alle Lichter der Anzeige angemacht und dann ausgemacht. Prufen Sie, ob irgendein Licht beschadigt ist. Es wird empfohlen, die Anzeige mit Händen abzuschirmen, wenn die Umgebung zu hell ist.

5. Wissenswertes zu ihrem Landxcape™

Herzlichen Glückwunsch zum Kauf ihren neuen Landxcape und willkommen in der komfortablen Welt des automatischen Mahens. Nun möchten wir Ihnen zeigen, wie Ihr LandxcapeTM Funktioniert und „denkt".

5.1 Wie weiß mein Landxcape™, wo er mahen soll?

Der LandxcapeTM wählte seine Richtung nach dem Zufallsprinzip. Dadurch sorgt das Gerät davon, dass der Rasen gleichmäßig gemaedt wird und keine auffalligen Mahspuren entstehen (Siehe Abb. A).

5.2 Wie weiß mein Landxcape™, wohin er fahren soll?

Ihr Landxcape™ kann vollig selbstständig arbeiten. Der Landxcape™ weiß, wenn er zu seiner Ladestation zusückkehren muss, um aufgeladen zu werden. Er erkennt einsetzenden Regen und kann selbst stoppen, wenn er ein Problem erkennt. Er weiß auch, wie er anhalt, zusückfahrt und dann umdrecht, wenn sein Weg durch ein anderes Objekt blockiert wird. Der Landxcape™ stoppt auch die Messerteller automatisch, sobald er angehoben wird, um Unfallen vorzubeugen.

A. Ladestation finden

Wenn Ihr LandxcapeTM aufgeladen werden muss, stoppt er das Mahlen und folgt dem Begrenzungskabel gegen den Uhrzeigersinn zurück zur Ladestation. Der LandxcapeTM ist vorprogrammiert, um das Gras entlang des Begrenzungskabels einmal wochentlich zu mahren. StandardmaBig mahr LandxcapeTM jeder Montag nach dem Einschalten in der Nane des Begrenzungskabels.

B. Regensensor

Der LandxcapeTM hat einen Regensensor auf der Seite, der Regentropfen registriert und den LandxcapeTM anweist, mit dem Mahlen aufzuhoren und den Begrenzungsdraht entlang zurück zur Ladestation zu folgen. (Siehe Abb. B)

Der Landxcape™ wird das Mühen nach Ablauf der Verzögerungszeit fortsetzen; die standardmäßige Verzögerungszeit beträgt 180 Minuten. Sollen die Regensensoren nass werden, so keht der Landxcape™ zurück in seine Docking-Station. Wenn die Regensensoren trocken sind, beginnt Landxcape™ mit dem Countdown der Verzögerungszeit. Wenn Sie eine Regenverzögerung beenden möhen, trocknen Sie den Sensorbereich und führen Sie einen Leistungszyklus über den Hauptschalter durch. Wenn der Leistungszyklus durchgeführt wurde; Sie konnen das Gerät dazu hinter in Betriebnehmen.

C. Begrenzungskabel erkennen

Der LandxcapeTM halt sich grundsatzlich an die vom Begrenzungskabel

vorgegebenen Grenzen; dazu setzt er spezielle Sensoren an seiner Vorderseite ein. (Siehe Abb. C).

D. Beim Mähen stoppen und wieder starten (Siehe Abb. D, E1, E2)

Um mit dem Mähen zu beginnen, drücken Sie die EIN/AUS-Taste und geben Sie den PIN-Code ein. Drücken Sie auf STAD, drücken Sie dann auf CK. Wenn Sie den Landxcape™ beim Mähen stoppen möchten, drücken Sie einfach die Zugangstaste am Oberteil.

Falls der LandxcapeTM erkennt, wird er eine Fehlermeldung auf dem Display ausgegeben. Fur Informationen zu Fehlermeldungen, siehe Fehlermeldungen. Und der LandxcapeTM schaltet sich aus, wenn er vom Benutzer innerhalb von 20 Min. keine Rückmeldung erhalten.

Betrieb wieder aufnehmen:

• Drücken Sie auf, zahlen Sie dann auf

• Der Landxcape ^TM beginnt jetzt mit dem Mahren!

5.3 Einstellungen

Stellen Sie zuerst die gewünschte Grashöhe nach dem Abschreiben ein. Sie können das Programm manuell einstehen.

HINWEIS: Landxcape™ ruft die Standby-Sections auf, wenn das Programm manuell eingestellt und keine Eingabe vom Benutzer innerhalb 30 Sekunden vorgenommen wird.

(1) PIN-Codeändern

Halten Sie zum Ändem des PIN-Codes 5 Sekunden lang beide Tasten & Gleichzeitig gedrückt. Das Symbol nkt und " tflnk o! rollend. Danach blinkt die erste Stelle. Benutzen Sie oder Wahlen Sie die gewünschte Ziffer, und drucken Si zur Bestätigung. Die nachste Stelle blinkt. Auf derselben Weise wahlen Sie die anderen Stellen. Der neue PIN-Code lautet beispelsweise 0326. Danach blinkt „ P1n2" rollend und die erste Stelle blinkt erneut. Auf derselben Weise geben Sie den neuen PIN-Code ein (von dieser Beispiel 0326). Auf der Anzeige blinkt dann „P1n0326". Ihr PIN-Code wird erfolgreich geändert.

Nur als Referenz

(2) Stellen Sie Jahr, Datum und Uhrzeit ein

Die Einstellung von Jahr, Datum und Uhrzeit ist obligatorisch. Wenn Sie diese Elemente nicht einstellen, beeinflusst dies die Zeitplanung in der folgenden Einstellung. Diese Elemente sollen in der Reihenfolge von Jahr, Datum und Uhrzeit eingestellt werden. Halten Sie für die Jahreseinstellung 3 Sekunden lang gedrückt, bis das Symbol und eine Zahl auf der Anzeige blinken, z. B.2018. Verwenden Wahlen Sie das gewünsches Jahr. Drücken Sie anschliebend, um die Jahreseinstellung zu bestätigen und beenden.

Nur als Referenz

Gleichzeitig blinkt das Symbol Neut und das Datum wird angezeigt, z. B. 0929, d.h. 29. September. Wenn binkt, verwenden o
Hohwahlen Sie die Ziffer und drucken Sie zur Bestätigung. Dann blinkt die Ziffer 29. Auf derselben Weise wahlen Sie die Ziffer und drucken zur Bestätigung der Einstellung vom Datum.

Nur als Referenz

Gleichzeitig blinkt das Symbol und die Uhrzeit wird angezeigt, zum Beispiel 1408. Wenn Blinkt, verwenden STAND wahr Sie die Ziffer und drücken Sie OK zur Bestätigung. Wenn Blinkt, verwenden oder wahlen Sie die Ziffer und drücken Sie OK zur Bestätigung. Damit ist die Zeiteinstellung abgeschlossen und LandscapeTM öffnet die Standby-Sea.

(3) Stellen Sie den Arbeitsbereich ein

Drücken Sie 3 Sekunden lang. Wenn das Symbol blinkt, drucken Sie OK. Auf der Anzeige blinkt eine Ziffer, z. BR, alsoder
Rasenbereich. Die Arbeitszeit wird automatisch an die große为其 Gartens angepasst. Verwenden oder Hohenlen Sie den Rasenbereich ein und drucken Sie zur Bestätigung. Dann wird LandxcapeTM die Standby-Seite aufrufen.
HINWEIS: Wenn die angezeigte Anzahl weniger als 200 betragt, wird der Bereich bei jedem Drucken von START / HOMSchritten von 50m 2 angepasst. Wenn die angezeigte Zahl 200 oder mehr erreicht, wird die Flache bei jedem Drucken des START / Schritten von 100m 2 angepasst.

Nur als Referenz

(4) Änderung der voreingestellten Startzeit

Die voreingestellten Startzeit von 9:00 Uhr kann jederzeit geändert werden, indem Sie beibe Tasten & zeitig gedrückt halten, bis ein Ding-Ton zu horen ist.
Drücken Sie beispisseweise beibe Tasten & 4:05 Uhr, und Ihr Landscape™ beginnt um 14:05 Uhr zu führen.

Nur als Referenz

5.4 Wie gut maht der Landxcape™ das Gras?

Die Mahzahlen sind für jeder Rasen entsprechlich, abhängig von den nachfolgenden erwähnten Faktoren. Experimentieren Sie ein weniger mit der Zeit, die Sie Ihr Landscapetäglich zum Mahren zugestehen, bis Sie die perfekte Vorgabe gefunden haben.

Ihr LandxcapeTM kann Flächen unterschiedlicher Größen mühen; die exakte Fläche hängt natürlich von verschiedenen Faktoren ab beispelseweise:

• Art und Wachstumsgeschwindigkeit des Rasens
  Scharfe der Messer
  Feuchtigkeit
  Umgebungstemperatur
• Art und Anzahl der Hindernisse im oder auf dem Rasen

Anders als weitere andere Mahar verwendet der Landxcape ein seitliches Ladesystem, sodass viel umliegenden Gras geschritten werden kann. Zusätzlich erhögenlichen Locher auf der Unterseite der Ladestation, dass das Gras hindurch wahren kann und zu einem eleganten Erscheinungsbild beiträgt.

Die Schnitthöhe des Landxcape™ lassst sich zwischen 3 und 6 cm einstellen. Bevor Sie Ihren Landxcape™ zum ersten Mal starten, sollen Sie das Gras mit ihrem Handrasenmacher bis zu einer Höhe von hochstens 9 cm abschreiben. Stellen Sie dann die Schnitthöhe Ihres Landxcapes auf seinen maximalen Wert (6 cm) ein, wenn Sie zum ersten Mal mAHen. (Siehe Abb.F)

Ihr LandxcapeTM maht am besten bei trockenem Wetter. Ihr LandxcapeTM mag kein feuchtes Gras, da sich these am Messerteller und am Motor sammeln kann; zusammen kommt der LandxcapeTM auf feuchtem Untergrund nur muhsam vorwarts und kommt leichter ins Rutschen. Ihr LandxcapeTM furchtet Gewitter. Schutzen sie den LandxcapeTM

bei Gewittern, indem Sie den Stecker der Ladebasisziehen, das Begrenzungskabel trennen und damit sorgen, dass sich der Landxcape ^TM nicht aufladen darf.

Ihr Landxcape™ liebt Rasenmähen; vor allem dann, wenn Sie seine Messer stets in gutem Zustand halten. Der Landxcape™ kann eine Menge Dinge ganz allein erledigen - allerdings benötigt er manchmal ihre Hilde, damit er sich nicht selbst verletzt.

• Lassen Sie den Landxcape ^TM niemals über Kies fahren.
• Entfermen oder blockieren Sie Hindernisse, an denen der Landxcape™ aus Versehen hochklettern und seine Messerscheibe beschädigten können.
• Befreiern Sie ihren Rasen von sãmtlichen Abfallen und Fremdkörpern.

6. Grundlegendes zum Begrenzungskabel

6.1 Begrenzungskabel abstecken

Mit der Begrenzungskabel-Abstandlehre schaffen Sie den richtigen Abstand zur Rasenkante (mehr als 26cm). Dies ist ein empfohlener Abstand. Sorgen Sie mit der mitgelieferten Abstandlehre für die richtigen Entfernungen.

Falls Ihr Nachbar ebenfalls einen Landxcape™ nutzt, müssen Sie einen Abstand von mindestens 1m zwischen ihrem Begrenzungskabel und dem des Nachbarn einhalten.

Das Begrenzungskabel muss die Fläche, die gemäß werden soll, exakt umschließen. Ihr Landscape™ kommt durchinander, wenn er auf zusätzliche Biegungen oder Windungen des Grenzkabels stöhrt, die nicht zur Mahfänge gehören (Siehe Abb. G). Wenn nach dem Umschieben der Mahfänge noch Begrenzungskabel übrig sein sollte, schneiden Sie das überschüssige Stück ab und lagern es separat. Vergessen Sie aber nicht, beim Abschreiben ein kleines Stück zum Anschluss an die Ladebasis zu verschonen, damit der Anschluss möglich ist, ohne wieder einen Teil des Kabels ausgraben zu müssen.

6.2 Begrenzungskabel eingraben

Wenn Sie das Begrenzungskabel eingraben möchten, es wird empfohlen, dass Sie zuerst den Begrenzungsdraht im Rasen festpflocken, damit Sie gegebenenfalls leicht Anpassungen vormehmen können. Wenn Sie den Begrenzungsdraht fertig installiert haben, wird empfohlen, dass Sie den Landxcape™ bitten, dem Begrenzungsdraht zu folgen, indem Sie auf und drucken. Dadurch kann sich der Landxcape™ an seine neue Umgebung gewöhnen.

Wenn Sie zusehen, wie der Landxcape™ die Ladestation ansteuert, konnen Sie anschliebend Änderungen an der Route des Begrenzungsdrahts vormehmen, um für ein störungsfreies Verfolgen des Begrenzungsdrahts durch den Landxcape™ zu sorgen, wenn dieser die Ladestation ansteuert. Es wird sichergestellt, dass er erfolgreich mit der Ladestation arbeitet, bevor der Begrenzungsdraht eingegeben wird.

6.3 Zusammenfugen des Begrenzungskabels

Verwenden Sie eine Verbindung, wenn das Begrenzungskabel verlangert und zusammengeführgt werden soll. Dies ist wasserdicht und garantiert eine verlüssliche elektrische Verbindung.
Geben Sie beide Kabelenden in eines der drei Löscher der Verbindung.
Stellen Sie safer, dass die Drähte vollständig in der Verbindung

stecken, sodass bebe Enden sightbar sind am durchsichtigen Ende auf der anderen Seite der Verbindung. (Siehe Abb. H) Verwenden Sie eine Zange, um den Knopf oben auf der Verbindung vollständig hinein zu drücken (Siehe Abb. I, J)

WARNHINWEIS: Es wird nicht empfohlen, das Begrenzungskabel einfach mit Isolierband zu verbinden, oder ein Schraubendstück als Verbindung zu verwenden. Feuchtigkeit aus dem Boden kann das Kabel oxidieren setzen und dies kann nach einer Weile zu einer Unterbrechung des Stromkreises führen.

7. Softwareaktualisierung

Ohre LandxcapeTM -Software kann aktualisiert werden, wenn neue Versionen verfügbar sind. Die aktuellste Software kann auf unserer Seiten www.landxcape-robotics.com heruntergeladen werden.

Über USB aktualisieren. Siehe unter hinsichtlich des Downloads sowie Installierungsanweisungen:

(1) Sie finden die aktuellste Software unter: www.lanxcape-robotics. com. Speichern Sie die Daten auf einem leeren, FAT32 formatierten USB-Stick. Entfernen Sieitte alle restlichen Dateien von dem USB-Stick und überprüfen Sie das Format. Wenn der USB-Stick nicht entsprechend formatiert ist,itte reformatieren Sieihn. ACHTUNG:Das Software-Update wird als ZIP-Datei zur Verfugung gestellt.itte entpacken Sie die Daten,bevor Sie fortfahren.
(2) Stellen Sie den LandxcapeTM auf einen sicheren. Schalten Ihr LandxcapeTM aus.
(3) Führn Sie den USB-Stick (USB-Massenspeicher) in die Schnittstelle ein. (Siehe Abb. K1)
(4) Schalten Sie Ihr Landxcape™ ein. Das Update beginnnt automatisch. Warten Sie, bis USb" angezeigt wird (siehe Abb. K2), entfern Sie dann das USB-Laufwerk (Flash-Laufwerk) und schlieben Sie die Schutzabdeckung fest. Wenn - angezeigt wird, ist das Update abgeschlossen und die PIN-Seite wird geöffnet.

Das beiliegende Handbuch basiert auf der Standardsoftware in der Massenproduktion. Einige neue Merkmale/Funktionen der neuen Version sind in dem Handbuch möglicherweise nicht vorhend.

Wenn Sie Einstellungen finden, die im Handbuch nicht vorhanden sind, besuchen Sie www.landxcape-robotics.com, um das aktuellste Handbuch herunterzuladen.

8. Wartung

Ihr LandxcapeTM musn hin und wieder überprüft werden.Der LandxcapeT erarbeitet hart und verdient daher von Zeit zu Zeit eine ordentliche Reinigung oder einen Austausch von Verschleibeiten.

Verwenden Sie niemals ihren Landscape™, wenn der Ein/Aus Schalter defekt ist.

Schalten Sie die Maschine aus, ehe Sie jegliche Reparatur- oder Wartungsarbeiten ausführten.

In Folgenden möchten wir Ihnen erklären, wie Sie ihren neuen LandxcapeTM am besten an sein neues Umfeld gewöhnen und ihm die Pflege zukommen setzen, die er verdient.

8.1 Immer schon scharf

WARNING: Bevor Sie den Landxcape™ reinigen, einstellen oder die Messer auswechseln, schalten Sie landxcape™ AUS undziehen Sie Schutzhandschuhe an.

WARNING: Beim Austausch der Messer Wechseln Sie bei einem Austausch unbedingt grundsätzlich alle Messer auf einmal. Verwenden Sie beim Fixieren der Messer stets neue Schrauben. Das ist wichtig, um den Klingenhalt sicherzustellen und die Klingendrehscheibe auszuwuchten. Falls Sie keine neuen Schrauben verwenden, kann dies zu schweren Verletzungen führen.

Der LandxcapeTM schneidet Gras nicht wie andere Rasenmacher. Seine Messer sind an 2 Kanten rasiermesserscharf und wirbeln zum perfekten Schnitt in beide Richtungen (Siehe Abb. L). Jedes Messer Ihres LandxcapeTM ist mit 2 Schneiden ausgestattet. Die rotierenden Klingen macht willkürliche Vor- und Rückwartsbewegungen, damit beide Seiten der Klingen genutzt werden. Dadurch kann die Häufigkeit beim Wechseln der Schneidklinge minimiert werden. Die einzeln Messer halten bis zu 2 Monate, wenn täglich gemaat wird. Schauen Sie immer nach, ob die Messer angeschlagen oder anderweitig beschädigt sind; falls ja, wechseln Sie die Messer aus. Wenn die Messer stumpf und verschlissen sind, sollen den durch die Ersatzmesser ersetzt werden, die mit ihrem LandxcapeTM gefelwert wurden. Ersatzmesser erhalten Sie auch beim LandxcapeTM -Handler in ihrer Höhe.

A. Messer austauschen

Nach einer Weile (normalerweise einmal pro Saison) mussen die Messer Ihres LandxcapeTM komplett ausgewechselt werden. Tauschen Sie also unbedingt immer alle Messer auf einmal aus. Zum Austausch konnen Sie einen der Ersatzmessersätze und die zusätzlichen Messerschrauben verwenden, die mit ihrem LandxcapeTM gefeliefert wurden.

Vor dem Austausch der Messer schalten Sie den Landxcape™ unbedingt ab undziehen Schutzhandschuhe über! Dann führen Sie diese Schritte aus:

1. Drehen Sie den Landxcape ^TM sanf auf den Rucken.
2. Entfernen Sie die Batterieabdeckung und entnehmen Sie den Akku.
3. Losen Sie die Messerschauben mit einem Schlitz- oder schraubendreher. (Siehe Abb. M)
4. Schrauben Sie die neuen Messer gut fest.
5. Setzen Sie den Akku ein, und bringen Sie die Batterieabdeckung wieder an.

WICHTIG: Überzeugen Sie sich nach dem Verschrauben der Messer, dass sich diese frei drehen{lassen.

8.2 Sauber halten

WARNING: Bevor Sie ihren Landscape™ reinigen, schalten Sie ihn AUS. Ziehen Sie Schutzhandschuhe über, bevor Sie die Messerscheibe reinigen; nutzen Sie dazu kein fließendes Wasser.

A. Gehäuse reinigen

Ihr LandxcapeTM fuhltsich deutlich wohler und lebt länger, wenn Sie ihn regelmabig reinigen. Da Ihr LandxcapeTM im Grunde ein Elektrogerat ist, müssen Sie beim Reinigen mit einer gewissen Sorgfalt vorgehen - verwenden Sie deshalb KEINEN Schlauch oder Hochdruckreiniger bzw. erträngen Sie ihren LandxcapeTM nicht mit flieBendem Wasser; greifen Sie am besten zu einer mit Wasser gefulten Spruhflasche. Reinigen Sie das Kunststoffgehause mit einer weichen Bürste oder einem Tuch, verzachten Sie auf Lösungsmittel und Polituren (Siehe Abb. N). Achten Sie gut daraufuf, dass samtliche

Grasreste und sonstige Rückstände gründlich entfern't werden.

B. Unterseite reinigen

Nicht vergessen, ganz wichtig: Schalten Sie den Landxcape™,ziehen Sie Schutzhandschuhe über, bevor Sie den Messerteller berühren!

Drehen Sie zuerst ihren Landxcape™ um, so dass die Unterseite exponentiert wird. Nun sehen Sie den Messerteller, den umgebenden Motorgehäuserahmen sowie die Vorderträder und Antriebsträder.

Reinigen Sie alles gründlich mit einer weichen Bürste oder mit einem feuchten Lappen.

WARNING: Reinigen Sie NIEMALS die Unterseite des Landxcape™s mit flieBendem Wasser. Es konnen Schaden an den Komponenten auftreten. (Siehe Abb. 01, 02) Drehen Sie das Schneidrad um sicherzustellen, dass es frei dreht. Prufen Sie, dass sich die Klingen problemlos um die. Befestigungsschrauben drehen. Beseitigen Sie alle Hindernisse.

WICTIG: Entfernen Sie sãmtliche (auch die kleinsten) Rückstände, damit es nicht zu Rissen in der Messerscheibe kommt. Auch der winzigste Riss kann die Mähleistung Ihr's Landxcape™ beeinträchtigen.

C. Kontakte und Ladestreifen reinigen

Reinigen Sie die Kontakte an der Ladestation und den Ladestreifen am Landxcape™ mit einem Tuch. Entfern den Sie sãmtliche Grasreste und sonstige Rückstände rund um die Kontakte und Ladestreifen regelmäßig, damit sich der Landxcape™ stets problemlos aufladen kann.

8.3 Akkulaufzeit und -haltbarkeit

Das Herzstück des Landxcape™ ist sein 20V-Lithiumbatterie. Stellen Sie safer, dass der Akku vollständig aufgeladen und an einem kühlen, trockenen Ort aufbewahrt wird.

HINWEIS: Die empfohlene Betriebstemperatur des Landxcape _TM^L liegt zwischen 0 - 55^ Die Lebenserwartung des LandxcapeAkkus hangt von
unterschiedlichen Faktoren ab; beispelsweise:

• Dauer der Schonwettersaison (der „Mähsaison“) an Ihr dem Wohnort.
• Landxcape™-Arbeitsstunden pro Tag
• Art und Weise der Akkulagerung

Landxcape™ kann ohne das Begrenzungskabel manuell aufgeladen werden.

1. Schlieben Sie die Ladestation an eine geeignete Stromversorgung an. Die grüne Lampe der Ladestation erleuchtet grin.
2. Docken Sie den Landxcape TM manuell an die Ladestation an, weltend der LandxcapeTM ausgeschaltet ist (siehe Abb.P).
3. Die grüne LED auf der Ladestation blinkt, der Landxcape ™ beginnt mit dem Ladevorgang.

8.4 Uberwintern

Ihr Landxcape™ lebt länger und gesünder, wenn Sie ihm einen wohlverdienten Winterschlaf gonnen. Obwohl der Landxcape™ ein zäher Bursche ist, sollen den Sie ihm im Winter einen Platz im Schuppen oder in der Garage zugestehen.

Bevor Sie ihren LandxcapeTM in den Winterschlaf entlassen, sollenten Sie noch Folgendes erledigen:

• Reinigen Sie ihren Landxcape ^TM gründlich.

• Laden Sie den Akku vollständig auf und entfern den Sie ihn aus dem Landxcape™.
  Schalten Sie das Gerät ab.

Um die Lebensdauer des Akkus zu maximieren, laden Sie den Akku vor der Aufbewährung im Winter vollständig auf und entfern den Sieihn aus dem Landxcape^TM.

WARNING: Schützen Sie die Unterseite des Landxcape™s vor Wasser. Lagern Sie den Landxcape™ NIEMALS

draußen falsch herum.

Das Begrenzungskabel kann im Boden verbleiben; seine Enden sollen. Sie jedoch vor der Witterung schätzen - zum Beispiel, indem Sie ein mit Fett gefülltes Döschen darüber stulpen. Falls die Ladebasis im Winter drauen verbleibt, halten Sie das Begrenzungskabel angeschlossen.

HINWEIS: Wenn Sie den Landxcape™ wieder aus seinem Winterschlaf erwecken, sorgen Sie davon, dass die Ladestreifen und die Kontaktstreifen gründlich sauber sind; dies konnen Sie mit meinem Schleifpapier erledigen.

8.5 Akku austauschen

WARNING: Schalten Sie das Gerät unbedingt mit der Ein-/ Austaste aus, bevor Sie sich Einstellungen, Austausch oder

Reparatur zinwenden!

Bevor Sie die Messer auswechseln, schalten Sie ihren Landxcape™ AUS undziehen Sie Schutzhandschuhe an.

Wenn der Akku ausgetauscht werden muss, erledigen Sie dies mit den folgenden Schritten:

1. Drehen Sie Ihr den LandxcapeTM sanft auf den Rücken.
2. Losen Sie die Schrauben an der Abdeckung. Entfernen Sie die Abdeckung des Batteriefachs. (siehe Abb. Q1)
3. Nehmen Sie die alte Batterie vorsichtig heraus. Drücken Sie die Verriegelung und losen Sie die Steckverbinder. (siehe Abb. Q2) HINWEIS: Nicht an den Drahtenziehen. Halten Sie die Verbindungen fest und losen Sie den Riegel.
4. Verbinden Sie eine neue, Original Batterie, indem Sie die Verbindungen zusammenbringen, bis diese in Position sind. (siehe Abb. Q3, Q4)
5. Montieren Sie den Akku wie abgebildet. (siehe Abb. Q5) Platzieren Sie die Abdeckung erneut in ihre Position undziehen Sie die Schrauben gut an.

9. Funktionsmeldungen

Anzeige Meldung	Handlung
- F ! -	Regenverzögerung aktiviert. Keine Handlung ist angeordert.

10. Fehlermeldungen

Symptome Ursache	Maßnahme
-ΕΙ-	Der LandxcapeTM befindet sich außerhalb des Funktionsbereichs.	1. Falls sich der LandxcapeTM tatsächlich außerhalb seines Arbeitsbereich befindet: schalten Sie den LandxcapeTM ab, bringen Sie ihn wieder zurück in den Arbeitsbereich. Schalten Sie den LandxcapeTM ein. Drücken Sie auf Städtücken Sie dann auf . OK2. Falls sich der LandxcapeTM nicht unerlaubt von seinem Arbeitsbereich entfert hat: Prufen Sie, dass die LED an der Ladestation grün leuchtet. Falls nicht, prufen Sie, dass die Ladestation ordnungsgemäß mit dem Ladegerät verbunden und diese an eine passende Stromversorgung angeschlossen ist. Ist das der Fall, bedeutet das, dass die Enden des Begrenzungskabel mit falscher Polarität verbunden sind, und Sie müssen diese wechseln.3. Die rote LED auf der Ladestation leuchtet auf, stellen Sie safer, dass das Begrenzungskabel gut mit den Klemmen der Ladestation verbunden ist. Wenn das Problem weiterhin besteht, prufen Sie, ob das Begrenzungskabel geschritten wird.
-ΕΙ-	Radmotor blockiert.	1. Schalten Sie den LandxcapeTM aus. Bringen Sie den LandxcapeTM zu einer Stelle, an der sich keine Hindemisse befinden.2. Schalten Sie den LandxcapeTM ein. Drücken Sie auf Städtücken Sie dann auf . OK3. Falls die Fehlermeldung immer noch angezeigt werden sollen: schalten Sie den LandxcapeTM aus, drehen Sie den LandxcapeTM auf den Rücken, schauen Sie nach, ob irgendetwas die Räder am Drehen hintert.4. Entfernen Sie sãmtliche Fremdkörper und Hindernisse, drehen Sie den LandxcapeTM wieder richtig herum, schalten Sie ihn ein. Drücken Sie auf Städtücken Sie dann auf . OK
-ΕΙ-	Messer blockiert.	1. Schalten Sie den LandxcapeTM aus.2. Drehen Sie den LandxcapeTM auf den Rücken, schauen Sie nach, ob die Messerscheibe durch einen Fremdkörper blockiert wird.3. Entfernen Sie das Hindernis.4. Bringen Sie den LandxcapeTM wieder in die aufrechte Position und bringen Sie ihn in einen Bereich mit kurzem Gras, oder ändern Sie die Schnitthöhe.5. Schalten Sie das Gerät ein. Drücken Sie auf Städtücken Sie dann auf . OK
-ΕΙ-	Der LandxcapeTM steckt fest.	1. Schalten Sie den LandxcapeTM aus.2. Befreten Sie den LandxcapeTM und bringen Sie ihn an eine andere Stelle.3. Schalten Sie den LandxcapeTM ein. Drücken Sie auf Städtücken Sie dann auf . OK4. Falls die Fehlermeldung immer noch angezeigt werden sollen: schalten Sie den LandxcapeTM aus, drehen Sie den LandxcapeTM um. Prufen Sie, ob die Räder durch irgendetwas am Drehen gehindert werden.5. Entfernen Sie sãmtliche Fremdkörper und Hindernisse, drehen Sie den LandxcapeTM wieder richtig herum, schalten Sie ihn ein. Drücken Sie auf Städtücken Sie dann auf . OK
-ΕΙ-	Der LandxcapeTM wird hochgehoben.	1. Schalten Sie den LandxcapeTM aus.2. Bringen Sie den LandxcapeTM zu einer Stelle, an der sich keine Hindernisse befinden, schalten Sie ihn ein. Drücken Sie auf Städtücken Sie dann auf . OK3. Falls die Fehlermeldung immer noch angezeigt werden sollen: schalten Sie die Stromversorgung aus, Wenn die Fehlermeldung weiterhin angezeigt wird: Schalten Sie LandxcapeTM aus, drehen Sie LandxcapeTM um und prufen Sie, ob die Vorderträder drehbar sind.4. Entfernen Sie eventuell vorhandene Fremdkörper, drehen Sie den LandxcapeTM wieder richtig herum, schalten Sie ihn ein. Drücken Sie auf Städtücken Sie dann auf . OK
-86-	Der Landxcape™ wird hochgehoben.	Drehen Sie den Landxcape™ richtig herum. Drücken Sie auf STAP tucken Sie dann auf OK .
-87-	Akkufehler	1. Überprüfen Sie die Akkutemperatur. Wenn die Temperatur zu hoch ist, warten Sie, bis die Temperatur gesunden ist. Drücken Sie STAP d dann . OK 2. Benutzten Sie einen neuen Akku. Starten Sie Landxcape™ wieder ein. Drücken Sie START und dann OK 3. Wenn der Fehler wiederholt auffritt, versuchen Sie, den Arbeitszeitplan zu ändern.
-88-	Es dauert zu lange, bis Landxcape™ zur Ladestation zusückkehrt.	Landxcape™ zum Aufladen manuell in die Ladestation einstecken. Wenn Landxcape™ vollständig aufgeladen ist, drücken Sie START d dann . OK 4
-89-	Unbekannte Fehler.	Starten Sie Landxcape™ wieder ein. Drücken Sie START d dann . Wohndie Fehlermeldung weiterhin angezeigt wird, wenden Sie sich an den Kundendienst.

HINWEISE

• Achten Sie vor dem Einschalten stets darauf, dass sich der Landxcape ^TM innerhalb seines Arbeitsbereiches befindet. Falls nicht, wird die Meldung ,-E : - " angezeigt. Diese Meldung erscheidt auch, wenn der Landxcape ^TM beim Einschalten direkt über dem Begrenzungskabel liegt.
• Falls Sie ihren Landxcape TM aus bestimmten Grunden (z. B. Party, spielende Kinder und dergleichen) in seiner Ladebasis parken mochten: drucken Sie STAN dann OK der Landxcape TM kehr zu seiner Basis zurück und bleibt Dort. Drucken Sie m Landxcape TM auszuschalten.
  Falls derselbe Fehler imer wieran derselben Stelle Ihres Rasens auftreten solte, gitt es eventuell ein Problem mit dem Begrenzungskabel. Schauen Sie sich daher noch einmal die Installationsanleitung an, uberprüfen Si He Ire Installation mit deren Hilfe.
• Soltte Hr Rasen in zwei getrennte Bereiche geteilt sein, die durch einen Korridor von weniger als 1 m verbunden ist, wobei ein Teil über keine Ladestation verfügt: Wenn sich der Landxcape™ entladen hat, diesen manuell zur Ladestation zureckbringen, schalten Sie den Strom ein, und der Ladevorgang startet.
• Falls der Landxcape™ gelegentlich nicht korrekt arbeitet, versuchen Sieitte, ihn nochmals zu starten. Wenn das Problem nicht behoben wird, versuchen Sie, den Akku zu entfern und neu einzulegen. Falls das Problem nicht behoben werden kann, wenden Sie sichitte an Ihren Landxcape™-Kundendienstberater um Hilfe.
• Waschen Sie das Gerät nicht mit einem Hochdruckreiniger, da dies dem Akku oder dem Gerät Schaden zufugen konnte.

11. Sicherheit

Wenn der Landscape ^T mit Ihrem Mobiltelefon verbunden ist, konnen Sie hin auf Ihrem Mobiltelefon sperren. Dies verhindert die Verwendung durch Unbefugte.

Problem Ursache Abhile	e/Informationen
Die LED an der Ladebasis leuchtet nicht auf.	Kein Strom.	Prüfen Sie, ob das Netzkabel ordnungsgemäß an das Ladegerät und theses an eine passende Stromversorgung angeschlossen ist.
Die rote LED auf der Ladestation leuchtet auf.	Des Begrenzungskabel ist nicht angeschlossen.	Prüfen Sie, dass das Begrenzungskabel ordnungsgemäß an die Ladestation angeschlossen wurde. Prüfen Sie, dass es keine Brüche im Begrenzungskabel gibt, sondern an den Kabelenden.
Der Landxcape™ schaltet sich ein, die Messerscheibe bewegt sich jedoch nicht.	Der Landxcape™ucht nach seiner Ladestation (Außer wenn Sie Heden und dann Fücken, damit Landxcape™ zur Ladestation besteht.)	Dies ist normal: Wenn der Landxcape™ Energie benötigt, dreht sich die Messerscheibe nicht, während er seine Ladbasis ansteuert.
Der Landxcape™ vibriert.	Die Messer konnten beschädigt sein. Überprüfen Sie den Zustand der Messerscheibe.	Prüfen Sie Messer und Schrauben, tauschen Sie defekte oder fehlende Teile bei Bedarf aus. Entfern den Sie Rückstände und Fremdkörper von den Messern und der Messerscheibe.
Das Gras wird unregelmäßig geschritten.	Der LandxcapeTM arbeitet nicht lange genug pro Tag.	Verlängern Sie die Mühdauer.
	Der Mühbereich ist zu groß.	Verkleinem Sie den Mühbereich oder verlangem Sie die Mühdauer.
	Die Messer sind stumpf.	Wechseln Sie zum Ausbalancieren der Messerscheibe sãmtliche Messer und Schrauben aus.
	Die Schnitthöhe wurde nicht richtig an die Höhe des Grases angepasst (zu niedrig).	Erhöhen Sie die Schnitthöhe, vermindern Sie die Schnitthöhe anschließend wieder nach Bedarf.
	Gras oder andere Dinge haben sich um die Messerscheibe gewickelt.	Schauen Sie sich die Messerscheibe an, haltenen Sie Gras und andere Fremdkörper.
	Gras hat sich an der Messerscheibe oder im Motorgehäuserahmen abgesetzt.	Sorgen Sie darüber, dass sich die Messerscheibe leicht drehen laßst. Bei Bedarf können Sie die Messerscheibe abnehmer und Ablagerungen anschließend entfern.
Ihr LandxcapeTM befindet sich innerhalb seines Gebiets und der Begrenzungsdraht ist verbunden. Aber das Display sagt „- E I -".	Die Begrenzungskabelenden sind falsch angeschlossen.	Vertauschen Sie die Enden des Begrenzungskabels.
	Das Begrenzungskabel ist gebrochen.	Beschädigtes Begrenzungskabel mit Anschlussteilen reparieren.
Die Ladezeit liegt weiter über der Nennladezeit.	Schlechte Verbindung durch Verschmutzung des Ladestreifens.	Reinigen Sie die Kontakte an der Ladestation und die Kontakte am LandxcapeTM.
	Aufgrund von hoher Temperatur ist der Ladeschutz aktiviert	Bringen Sie die Ladestation in den Schatten oder warten Sie, bis die Temperatur abgekühlt hat
Der LandxcapeTM laïdt sich nicht auf.	Kein Strom.	Prüfen Sie, dass das Netzkel beordnungsgemäß an das Ladegerät und these an eine passende Stromversorgung angeschlossen ist.
	Funktioniert beim manuellen Aufladen nicht einwandfrei	Siehe manuelles Aufladen im Abschnitt 8.3.
Der LandxcapeTM arbeitet zwischen den einzelnen Aufladungen deutlich weniger.	Etwas verhindert oder bremst die Drehung der Messerscheibe.	Nehmen Sie die Messerscheibe ab, reinigen Sie die Sichtebe. Das Gras steht zu hoch und ist zu dick.
	Der LandxcapeTM vibriert stark.	Schauen Sie sich Messerscheibe und Messer an, haltenen Sie Gras und andere Fremdkörper.
	Die Batterie ist eventuell erschöpf oder alt Gegen	eine neue Batterie austauschen.
Der LandxcapeTM arbeitet nicht zur richtigen Zeit.	Die Uhr ist falsch eingestellt.	Stellen Sie die Uhr auf die richtige Uhrzeit ein, siehe Abschnitt 5.3.
	Die für den LandxcapeTM programmierten Schnitzeiten sind falsch.	Stellen Sie die Zeiten zum Beginn und zum Beenden des Mahens richtig ein.
	Der LandxcapeTM wurde manuell an die Ladestation angedockt.	Drücken Sie und anschließend Warten Sie, bis der Akku abgekühlt ist.
	Der Akku wird nicht aufgeladen, da seine Temperatur bei bereits Wetter über 55° C steigt.
Der LandxcapeTM kann nicht richtig an die Ladestation andocken	Umwelteinflüsse Starten Sie den Landxcape	TM nochmals
	Schlechte Verbindung durch Verschmutzung des Ladestreifens.	Reinigen Sie die Kontakte an der Ladestation und die Kontakte am LandxcapeTM.
Die grüne LED auf der Ladestation schaltet sich EIN, bevor der Ladevorgang abgeschlossen ist.	Die Ladestation überhützt.	Bringen Sie die Ladestation in den Schatten oder warten Sie, bis die Temperatur abgekühlt hat.
Der LandxcapeTM fahrtaußerhalb des Begrenzungskabels. Der LandxcapeTM mächt einen Bereich außerhalb des Begrenzungskabelbereichs. Der Landxcape™ dreht sporadisch am Begrenzungskabel um bzw. fahr'tzurück.	Der Begrenzungsdraht eines anderen Landxcape™ oder eines anderen Marken-Rasenroboters ist zu nahe positioniert.	Stellen Sie sichere, dass der Begrenzungsdraht Ihres Landxcape™ mindestens 1m vom benachbarten Begrenzungsdraht entfernst ist.
	Der Begrenzungsdraht wurde mit scharfen Ecken installiert.	Überprüften Sie den Begrenzungsdraht und stellen Sie sichere, dass die Ecken abgerundet sind.
	Bei feuchten Bedingungen kann das elektrische Signal aus dem Begrenzungskabel austreten, wenn das Kabel verbunden oder repariert wurde.	Überprüften Sie die Verbindungspunkte des Begrenzungskabels. Isolieren Sie diese, um eine absolut wasserdichte Verbindung zu gewährleisten.
	Aufgrund einer defektiven Isolierung kann das elektrische Signal aus dem Begrenzungskabel austreten.	Reparieren Sie die beschädigte Isolierung des Begrenzungsdrahts mithilfe von Verbindungen.
	Der Schneidebereich ist länger als der zulässige Schneidebereich des Landxcape™.	Reduzieren Sie den Schneidebereich oder verwenden Sie Landxcape™ in einer größeren zulässigen Schneidebereich.
Die Räder des Landxcape™ rutschen durch oder beschädigen den Rasen.	Unter dem Landxcape™ können sich Fremdkörper befinden, z. B. Zweige und Äste.	Entfernen Sie die Fremdkörper unter dem Landxcape™.
	Das Gras ist zu feucht. Warten Sie, bis das Gras	getrocknet ist.
Aufgrund der hohen Geschwindigkeit beim Hinunterfahren eines Abhangs schließt der Landxcape™ über den Begrenzungsdraht hinaus	Der Begrenzungsdraht befindet sich auf einem Gefäß, das 17% (10°) überschreitet.	Verlegen Sie den Begrenzungsdraht entfern't von Steigungen über 17% (10°).itte schlagen Sie für Einzelheiten im Installationshandbuch nach.
Erro	Fehler beim Software-Update tritt auf.	Versuchen Sie erneut gemäß dem Abschnitt „Software-Update".

Umweltschutz

Elektroprodukte durren nicht mit dem normalen Haushaltsmull entsorgt werden, sondern sollenn nach Mochigkeit zu einer Recyclungstelle gebracht werden.itte erkundigen Si sie bei der ortlichen Behorde oder beim Vertragshandler uber Mullsammlung und -Entsorgung.

Konformitätserklung

WIR,

Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

Erklaren Hiermit, Dass Unser Produkt

Beschreibung Roboter-Rasenmacher

Typ LX790 LX791 LX792 LX793 LX794 LX795 (790-799 - Bezeichnung der Maschine, Repräsentant der Roboter-Rasenmaher) Jahr, Artikelnummer und Monat der Seriennummer sind auf der Rückseite angegeben. Die vollständige Seriennummer ist auf dem Gebäu des Rasenmabers deutlich sichbar aufgedruckt) mit Batterieladegerät LA8001 / LA8002 und Ladestation LA3000 Funktion Grasschnitt

den Bestimmungen der folgenden Richtlinien entspricht:

2006/42/EC, 2014/30/EU, 2014/35/EU, 2011/65/EU, 2000/14/EC geändert durch 2005/88/EC, 2014/53/EU

2000/14/EC geändert durch 2005/88/EC

• Konformitätsbewertungsverfahren nach Annex V

• Gemessene Schalleistung 64.2 dB (A)

• Garantierte Schalleistung 64 dB (A)

Zertifizierungsstelle

Name: Intertek Testing & Certification Ltd. (notificierte Stelle 0359)

Anschrift: Cleeve Road, Leatherhead, Surrey, KT22 7SB United Kingdom

Bescheinigungsummer: 181000479SHA-V1

Normen,

EN 60335-1:2012+A11+A13:2017, EN 50636-2-107:2015+A1:2018, EN 60335-2-29:2004+A2:2010.

EN 62233:2008, EN ISO 3744:2005, EN 55014-1:2017, EN 55014-2:2015, EN 61000-3-2:2014,

EN 61000-3-3:2013, EN 61558-1:2005+A1:2009, EN 61558-2-16:2009+A1:2013, EN 303447 V1.1.1

Zur Kompilierung der technischen Datei ermächtigte Person,

Name Marcel Fitz

Adresse Positec Germany GmbH, Gruner Weg 10, 50825 Cologne, Germany

2019/04/22

Allen Ding

Stellvertretender Chefingenieur, Prüfung und Zertifizierung

Positec Technology (China) Co., Ltd

1. Productveiligigkeit

3.1 Technische gegevens
