BEDIENUNGSANLEITUNG LX790i LANDXCAPE

Die elektronischen Anleitungen sind abrufbar unter https://landxcape-robotics.com.

1. Produktsicherheit

1.1 Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNUNG: Lesen Sie alle Sicherheitshinweise und Anweisungen.

Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Lesen Sie die Bedienungsanleitung zum sicheren Betrieb des Gerätes aufmerksam durch.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

• Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kindern) vorgesehen, die über reduzierte körperliche Eignung, Wahrnehmung oder geistige Fähigkeiten, Mangel an Erfahrung und Wissen verfügen, sofern diese Personen nicht von einer verantwortlichen Person beaufsichtigt oder in der Verwendung des Gerätes unterwiesen wurden.
• Kinder sollten grundsätzlich beaufsichtigt werden, damit sie nicht mit dem Gerät spielen.
• Dieses Gerät enthält Batterien, die nur von Fachleuten ausgetauscht werden können.

WARNUNG: Verwenden Sie zum Aufladen des Akkus nur das mit diesem Gerät gelieferte abnehmbare Netzteil.

WICHTIG

VOR GEBRAUCH BITTE SORGFÄLTIG DURCHLESEN UND FÜR WEITERE FRAGEN AUFBEWAHREN

Sicherer Betrieb Training

a) Die Anweisungen aufmerksam durchlesen. Machen Sie sich mit den Bedienelementen und dem vorschriftsmäßigen Gebrauch des Rasenmähers vertraut.
b) Niemals Kindern oder mit diesen Anweisungen nicht vertrauten Personen erlauben, den Rasenmäher zu benutzen. Nationale Vorschriften können das Alter der Bedienperson möglicherweise beschränken.
c) Bedenken Sie, dass der Bediener oder Benutzer

bei Unfällen oder Gefährdungen anderer Personen oder deren Eigentum die Verantwortung trägt!

Vorbereitung

a) Stellen Sie sicher, dass das Begrenzungskabel gemäß den Anweisungen verlegt wird.
b) Inspizieren Sie die Gegend, in der die Ausrüstung eingesetzt werden soll, gründlich und entfernen Sie alle Objekte, die durch die Maschine aufgeschleudert werden könnten.
c) Überprüfen Sie in regelmäßigen Abständen, ob Messer, Messerschrauben und Schneidbalken abgenutzt oder beschädigt sind. Abgenutzte Messer und Schrauben nur im ganzen Satz auswechseln, um Unwuchten zu vermeiden.
d) Achten Sie darauf, dass bei Geräten mit mehreren Klingen ein Klingensatz durch den anderen in Rotation versetzt werden kann.
e) WARNUNG! Der Rasenmäher darf nicht betrieben werden, wenn der Schutz nicht angebracht ist.

Betrieb

1. Allgemeine Sicherheitshinweise

a) Betreiben Sie das Gerät niemals mit defektem Schutz oder ohne installierte Sicherheitsvorrichtungen, wie etwa Deflektoren;
b) Hände und Füße nicht in die Nähe oder unter rotierende Teile bringen. Halten Sie sich stets von der Austrittsöffnung fern.
c) Niemals den Rasenmäher bei laufendem Motor anheben oder tragen.
d) Betätigen Sie die Deaktivierungseinrichtung des Geräts:

• vor dem Beseitigen einer Verstopfung;
• vor dem Überprüfen, Reinigen oder Arbeiten am Gerät;
• Nach dem Auftreffen auf einen Fremdkörper ist das Gerät auf Schäden zu überprüfen;
• Wenn das Gerät beginnt, ungewöhnlich zu vibrieren, und zur Überprüfung auf Beschädigungen vor der Wiederinbetriebnahme.

e) Der ursprüngliche Zustand des Landxcape ^™ darf nicht modifiziert werden. Alle Änderungen erfolgen auf eigene Verantwortung.

f) Starten Sie den Roboter-Rasenmäher gemäß Anweisungen. Wenn der Netzschalter eingeschaltet ist, stellen Sie sicher, dass Sie Ihre Hände und Füße von den drehenden Messern entfernt halten. Bringen Sie Ihre Hände und Füße niemals unter den Rasenmäher.

g) Heben Sie den Roboter-Rasenmäher niemals an

bzw. tragen Sie ihn nicht, wenn der Netzschalter eingeschaltet ist.

h) Erlauben Sie niemandem, der sich mit den Funktionen und Verhaltensmustern des Landxcape ^™ nicht auskennt, den Mäher zu benutzen.
i) Keine Gegenstände auf den Landxcape™ oder seine Ladestation legen.
j) Wenn der Messerteller oder das Gehäuse defekt ist, darf der Landscape™ nicht in Betrieb genommen werden. Das gleiche gilt für defekte Messer, Schrauben, Muttern oder Kabel.
k) Schalten Sie den Roboter-Rasenmäher stets aus, wenn dieser nicht verwendet wird. Der Roboter-Rasenmäher kann nur starten, wenn der Netzschalter eingeschaltet ist und der korrekte PIN-Code eingegeben wurde.
I) Halten Sie Hände und Füße von den rotierenden Rasenmäherklingen fern. Halten Sie mit Ihren Händen und Füßen stets einen sicheren Abstand zum Gehäuse ein, solange der Rasenmäher in Betrieb ist.
m) Vermeiden Sie die Nutzung der Maschine und deren Peripheriegeräten bei schlechtem Wetter, besonders wenn die Gefahr eines Blitzschlags.
n) Berühren Sie sich bewegende gefährliche Teile nicht, bevor diese vollständig zum Stillstand gekommen sind.
o) Bei Maschinen, die in öffentlichen Bereichen verwendet werden, müssen diese Warnschilder um den Arbeitsbereich der Maschine angebracht werden. Sie sollen den Inhalt des folgenden Textes zeigen:

WARNING! Automatischer Rasenmäher! Halten Sie sich von der Maschine fern! Beaufsichtigen Sie Kinder!

p) Um das Verletzungsrisiko zu vermeiden, bitte stoppen Sie den Rasenmäher und tragen Sie ihn zu einem anderen Rasen, der gemäht werden soll. Ziehen oder schleppen Sie den Rasenmäher niemals im Betrieb, wenn Sie den zu mähenden Rasen wechseln.

2. HINWEIS ZUM AUTOMATIKBETRIEB DES ROBOTERS

a) Den Landxcape ^™ niemals unbeaufsichtigt verwenden, wenn sich Personen – besonders Kinder – oder Haustiere in der Nähe aufhalten.

WARTUNG UND LAGERUNG

WARNING! Wenn der Rasenmäher umgedreht wird, muss der Netzschalter

stets ausgeschaltet werden.

Der Netzschalter muss bei allen Arbeiten am Unterbau des Rasenmähers ausgeschaltet werden, beispielsweise bei der Reinigung oder beim Wechseln der Messer.

a) Stellen Sie den festen Sitz aller Schrauben, Muttern und Bolzen sicher, um zu gewährleisten, dass sich der Rasenmäher in einem betriebssicheren Zustand befindet.
b) Den Landxcape™ einmal pro Woche kontrollieren und eventuell beschädigte oder verschlissene Teile austauschen.
c) Messer und Messerteller besonders sorgfältig auf Schäden untersuchen. Bei Bedarf alle Messer und Schrauben gleichzeitig austauschen, um eine Unwucht der rotierenden Teile zu vermeiden.
d) Verwenden Sie beim Austausch nur Original Messer.
e) Verwenden Sie zum Laden des Akkus nur das vom Hersteller empfohlene Ladegerät. Eine nicht den Hinweisen entsprechende Verwendung kann zu einem Stromschlag, zur Überhitzung oder zum Auslaufen der Batterieflüssigkeit führen.
f) Tritt Batterieflüssigkeit aus, beseitigen Sie sie mit Wasser und einem neutralen Reinigungsmittel. Kommt sie mit Augen etc. in Kontakt, suchen Sie sofort einen Arzt auf.
g) Warten Sie den Roboter nach den Anweisungen des Herstellers.

Empfehlung

Schließen Sie die Maschine und/oder deren Peripheriegeräte nur an einen Speisestromkreis an, der über einen Fehlerstromschutzschalter (RCD) mit einem Auslösestrom von nicht mehr als 30 mA verfügt.

Restrisiken

Um Verletzungen zu vermeiden, tragen Sie beim Wechseln der Klingen Schutzhandschuhe.

Transport

Für längere Transporte legen Sie den Landxcape™ am besten in die Originalverpackung. Für einen sicheren Transport vom oder innerhalb des Arbeitsbereichs:

a) Drücken Sie die STOP -Taste, um den Mäher zu stoppen. Sie wählen den vierstelligen PIN aus, wenn Sie den Mäher das erste Mal benutzen.
b) Schalten Sie den Roboter-Rasenmäher immer aus, wenn Sie diesen tragen möchten.

c) Den Mäher an seinem Griff vorne unten tragen. Halten Sie den Messerteller beim Tragen des Mähers vom Körper weg.

Anforderungen an die HF-Exposition

Um die Anforderungen an die HF-Exposition zu erfüllen, sollte während des Betriebs des Geräts ein Abstand von mindestens 200 mm zwischen diesem Gerät und Personen eingehalten werden. Um die Konformität zu gewährleisten, wird der Betrieb bei einem Abstand unter 200mm nicht empfohlen. Die für diesen Sender verwendete Antenne darf nicht zusammen mit einer anderen Antenne oder einem anderen Sender installiert werden.

Dies ist ein Gerät der Klasse III und darf nur mit Sicherheitskleinspannung entsprechend der Kennzeichnung auf dem Gerät betrieben werden.

Sicherheitshinweise bezüglich des Akkus im Werkzeug

a) Zellen bzw. Akku nicht zerlegen, öffnen oder zerdrücken.
b) Akku nicht kurzschließen. Akkus nicht wahllos in einer Schachtel oder Schublade aufbewahren, wo sie einander kurzschließen oder durch andere leitfähige Materialien kurzgeschlossen werden könnten. Bei Nichtverwenden des Akkus ist dieses von Metallgegenständen, wie etwa Büroklammern, Münzen, Nägeln, Schrauben oder anderen kleinen Metallgegenständen fernzuhalten, wo sich die Batterieklemmen berühren können. Das Kurzschließen der Batterieklemmen kann Verbrennungen bzw. einen Brand verursachen.
c) Zellen bzw. Akkus nicht Hitze oder Feuer aussetzen. Lagerung in direktem Sonnenlicht vermeiden.
d) Akku nicht mechanischen Stößen aussetzen.
e) Im Fall, dass Flüssigkeit aus dem Akku austritt, darf diese nicht in Kontakt mit der Haut oder den Augen kommen. Sollte dies dennoch geschehen, den betroffenen Bereich sofort mit viel Wasser spülen und einen Arzt aufsuchen.
f) Akku sauber und trocken halten.
g) Nur mit dem von Landxcape™ bezeichneten Ladegerät aufladen. Kein Ladegerät verwenden das nicht ausdrücklich für den Gebrauch mit dem Gerät vorgesehen ist.
h) Keinen Akku verwenden der nicht für den

Gebrauch mit dem Gerät vorgesehen ist.

i) Akkus von Kindern fernhalten.

j) Die originalen Produktunterlagen zum späteren Nachschlagen aufbewahren.

k) Ordnungsgemäß entsorgen.

D) Mischen Sie im Gerät keine Batterien unterschiedlicher Herstellung, Kapazität, Größe oder Art.

m) Halten Sie den Akku von Mikrowellen und hohem Druck fern.

n) Warnung! Verwenden Sie keine nicht wiederaufladbaren Batterien.

Anforderungen an die Bedienungsanleitung für akkubetriebene Geräte

a) Der Betrieb dieses Geräts unterliegt den folgenden zwei Bedingungen:
(1) Dieses Gerät darf keine schädlichen Interferenzen verursachen und
(2) dieses Gerät muss störsignalfest sein, einschließlich der Störungen, die einen unerwünschten Betrieb verursachen können.
b) Achtung: Änderungen oder Modifikationen an diesem Gerät, die nicht ausdrücklich von der für die Einhaltung der Vorschriften verantwortlichen Partei genehmigt wurden, können dazu führen, dass der Benutzer die Berechtigung zum Betrieb des Geräts verliert.
c) HINWEIS: Dieses Gerät verursacht und verwendet Hochfrequenzenergie und kann diese ausstrahlen. Falls es nicht entsprechend den Anweisungen installiert und verwendet wird, kann es störende Interferenzen beim Funkverkehr hervorrufen. Es gibt jedoch keine Garantie, dass in einer bestimmten Installation keine Störungen auftreten. Falls dieses Gerät Störungen des Radio- oder Fernsehempfangs verursacht, was durch Ein- und Ausschalten des Geräts festgestellt werden kann, sollte der Nutzer versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben:
- Richten Sie die Empfangsantenne neu aus oder verlegen Sie sie.
- Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger.
- Schließen Sie das Gerät an einen anderen Stromkreis an als den, an den der Empfänger angeschlossen ist.
- Wenden Sie sich an den Händler oder einen erfahrenen und geschulten Radio/TV-Fachmann, um Hilfe zu bekommen.

TM

WARNUNG—Rasenmähroboter können bei unsachgemäßer Verwendung gefährlich sein.

Lesen Sie die Bedienungsanleitung sorgfältig durch und verstehen Sie deren Inhalt, bevor Sie Ihren Rasenmähroboter betreiben.

WARNUNG- Halten Sie einen Sicherheitsabstand wenn der Roboter-Rasenmäher in Betrieb ist.

WARNUNG – Betätigen Sie die Deaktivierungsvorrichtung, bevor Sie am Gerät arbeiten oder die Maschine anheben.

WARNUNG – RASENMÄHROBOTER darf nicht als Transportmittel missbraucht werden.

Nicht im Feuer entsorgen

Wenn die Batterie unsachgemäß behandelt wird, kann sie in den Wasserkreislauf gelangen, was für das Ökosystem schädlich sein kann. Entsorgen Sie Altbatterien nicht über den Hausmüll.

Lithium-Ionen-Akku: Dieses Produkt wurde mit einem Symbol markiert, das sich auf die 'gesonderte Sammlung' aller Akkupacks und Akkus bezieht. Es wird anschließend recycelt oder demontiert, um die Beeinträchtigung der Umwelt zu verringern. Akkupacks können die Umwelt und menschliche Gesundheit beeinträchtigen, da diese schädliche Substanzen enthalten.

Waschen Sie das Gerät nicht mit einem Hochdruckreiniger.

Gerät der Klasse III

Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer Recyclingstelle gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft.

Lesen Sie die Bedienungsanleitung

Abnehmbare Versorgungseinheit

2. Komponenten1.2 Informationen zum Landxcape

1.	STOPPTASTE
2.	DREHKNOPF ZUM EINSTELLEN DER SCHNITTHÖHE
3.	EIN/AUS-TASTE
4.	START-TASTE
5.	HOME-TASTE
6.	ANZEIGE
7.	LADESTREIFEN
8.	REGENSENSOR*
9.	VORDERRAD
10.	MESSERTELLER
11.	MESSER
12.	AKKU(SIEHE ABB.Q1)**
13.	USB-SCHNITTSTELLE (SIEHE ABB.K1)**
14.	HINTERES ANTRIEBSRAD
15.	GRIFF
16.	KONTAKTSTIFTE
17.	LADESTATION
18.	NETZTEIL
19.	HERINGE
20.	BEGRENZUNGSKABEL
21.	LADESTATION-BEFESTIGUNGSSCHRAUBEN
22.	BEGRENZUNGSKABEL-ABSTANDLEHRE
23.	INBUSSCHLÜSSEL
24.	VERBINDUNGSSTÜCK*
25.	ULTRASCHALLSENSOR *

*Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang. Sehen Sie in die technischen Daten und Konformitätserklärung, um die Optionen zu prüfen, die in den verschiedenen Produktmodellen enthalten sind.

**Bei verschiedenen Modellen sind die Positionen der Komponenten unterschiedlich.

Bestimmungsgemäßer Gebrauch

Dieses Produkt ist bestimmt für das Rasenmähen im privaten Bereich. Er ist zum häufigen Mähen bestimmt – er hält Ihren Rasen gesund und dieser wird gepflegter aussehen als je zuvor. Je nach Größe des Rasens kann der Landxcape™ so programmiert werden, dass er zu jeder beliebigen Zeit und mit jeder beliebigen Frequenz uneingeschränkt arbeitet. Es ist nicht zum Graben, Reinigen oder Schneeräumen konzipiert.

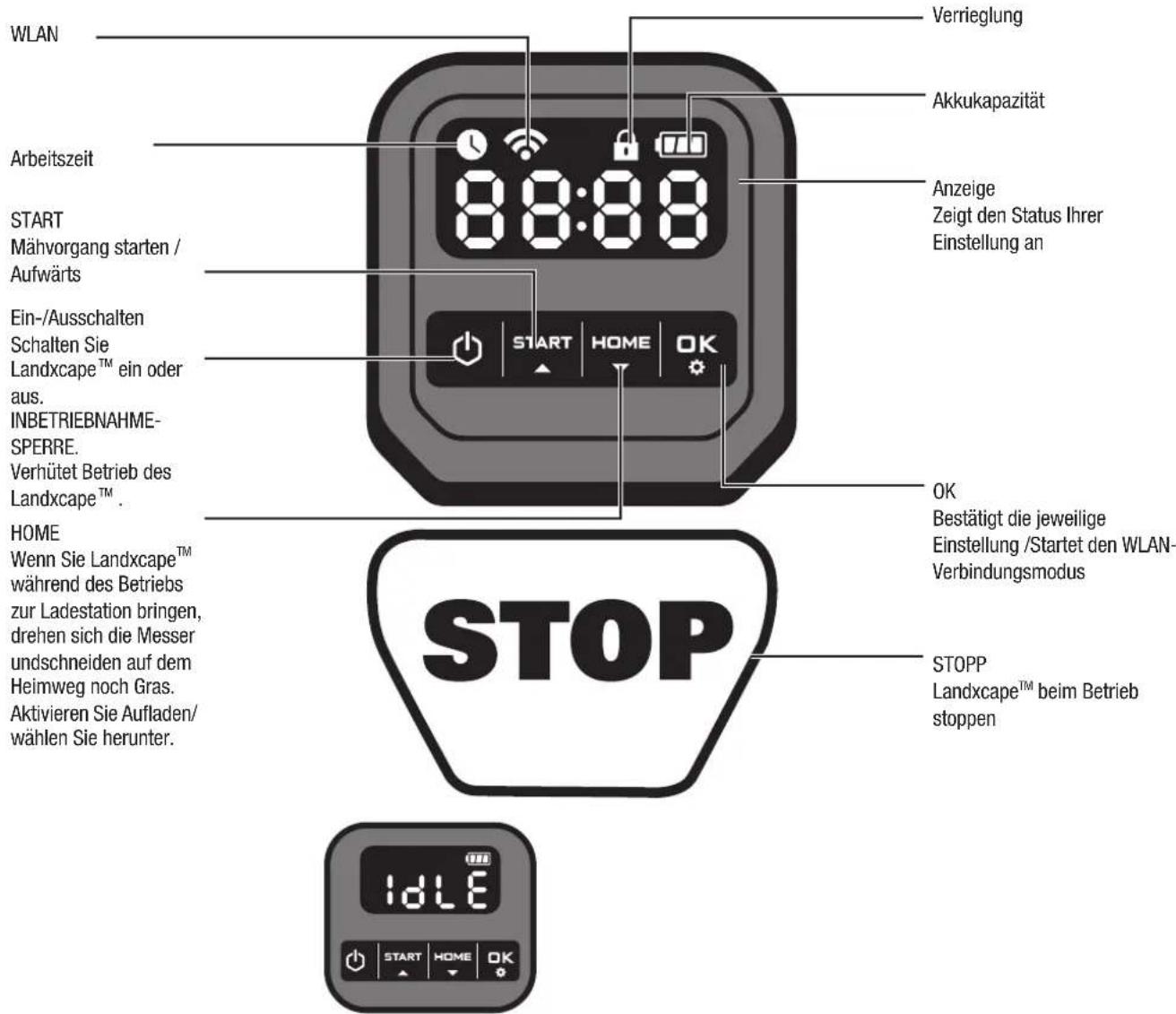

3.Bedienfeld

WLAN Arbeitszeit START Mähvorgang starten / Aufwärts Ein-/Ausschalten Schalten Sie Landxcape™ ein oder aus. INBETRIEBNAHME- SPERRE. Verhütet Betrieb des Landxcape™ . HOME Wenn Sie Landxcape™ während des Betriebs zur Ladestation bringen, drehen sich die Messer undschneiden auf dem Heimweg noch Gras. Aktivieren Sie Aufladen/ wählen Sie herunter. Vertrieglung Akkukapazität Anzeige Zeigt den Status Ihrer Einstellung an OK Bestätigt die jeweilige Einstellung /Startet den WLAN- Verbindungsmodus STOPP Landxcape™ beim Betrieb stoppen IDLE

IDLE START HOME OK

STANDBY:
Landxcape ^TM ist nicht in der
Arbeitszeit.

Start

1) Nach der Installation des Begrenzungskabels können Sie den Landscape ^TM verwenden (Informationen zum Verlegen des Begrenzungskabels finden Sie im Installationsleitfaden).
2) Drücken Sie zuerst power on/off ⚙ . Geben Sie bei der ersten Verwendung den 📄 voreingestellten PIN-Code 0000 ein, indem Sie viermal drücken, wenn die Zahl 0 blinkt. (Der PIN-Code kann geändert werden. Weitere Informationen finden Sie unter „4.3 Einstellungen“) HINWEIS: Landxcape™ wird automatisch ausgeschaltet, wenn keine Eingabe innerhalb 30 Sekunden nach dem Einschalten empfangen wird. Wenn Sie dreimal einen falschen PIN-Code eingeben, wird der Alarm „di-di“ ausgelöst und Landxcape™ wird dann automatisch ausgeschaltet.
3) Drücken Sie auf 📄️ 📋️ 📁️ 📋 📅 📂 📃 📊 📉 📈 📖 📃 📄 📅 📇 📋 📃 📄 📅 📋 📃 📄 📅 📋 📃
4) Drücken Sie 📄d dann, und Landxcape™ zur Ladestation zu bringen, wobei sich die Messer drehen undschneiden auf dem Heimweg noch Gras. Der Landxcape™ wird kontinuierlich arbeiten, bis der Akku schwach ist. Anschließend fährt er zurück zur Ladestation. Sobald der Ladevorgang beendet ist, wird der Landxcape™ gemäß Zeitplan den Mähvorgang automatisch fortsetzen oder in der Ladestation bleiben.
HINWEIS: Wenn Landxcape™ eingeschaltet wird, werden alle Lichter der Anzeige angemacht und dann ausgemacht. Prüfen Sie, ob irgendein Licht beschädigt ist. Es wird empfohlen, die Anzeige mit Händen abzuschirmen, wenn die Umgebung zu hell ist.

4. Wissenswertes zu Ihrem Landxcape™

Herzlichen Glückwunsch zum Kauf Ihren neuen Landscape™ und willkommen in der komfortablen Welt des automatischen Mähens. Nun möchten wir Ihnen zeigen, wie Ihr Landscape™ funktioniert und „denkt“.

4.1 Wie weiß mein Landxcape™, wo er mähen soll?

Der Landscape™ wählt seine Richtung nach dem Zufallsprinzip. Dadurch sorgt das Gerät dafür, dass der Rasen gleichmäßig gemäht wird und keine auffälligen Mähspuren entstehen (Siehe Abb. A).

4.2 Wie weiß mein Landxcape™, wohin er fahren soll?

Ihr Landxcape™ kann völlig selbstständig arbeiten. Der Landxcape™ weiß, wann er zu seiner Ladestation zurückkehren muss, um aufgeladen zu werden. Er erkennt einsetzenden Regen und kann selbst stoppen, wenn er ein Problem erkennt. Er weiß auch, wie er anhält, zurückfährt und dann umdreht, wenn sein Weg durch ein anderes Objekt blockiert wird. Der Landxcape™ stoppt auch die Messerteller automatisch, sobald er angehoben wird, um Unfällen vorzubeugen.

A. Ladestation finden

Wenn Ihr Landxcape ^™ aufgeladen werden muss, stoppt er das Mähen und folgt dem Begrenzungskabel gegen den Uhrzeigersinn zurück zur Ladestation. Der Landxcape ^™ ist vorprogrammiert, um das Gras entlang des Begrenzungskabels einmal wöchentlich zu mähen. Standardmäßig mäht Landxcape ^™ jeden Montag nach dem Einschalten in der Nähe des Begrenzungskabels.

Wenn Sie den Grenzschnitt nicht aktivieren möchten, deaktivieren Sie diesen über Ihr Smartphone.

B. Regensensor

Der Landscape™ hat einen Regensensor auf der Seite, der Regentropfen registriert und den Landscape™ anweist, mit dem Mähen aufzuhören und den Begrenzungsdraht entlang zurück zur Ladestation zu folgen. (Siehe Abb. B)

Der Landxcape™ wird das Mähen nach Ablauf der Verzögerungszeit fortsetzen; die standardmäßige Verzögerungszeit beträgt 180 Minuten. Die Verzögerungszeit kann über die Landxcape™ App eingestellt werden. Sollten die Regensensoren nass werden, so kehrt der Landxcape™ zurück in seine Docking-Station. Wenn die Regensensoren trocken sind, beginnt Landxcape™ mit dem Countdown der Verzögerungszeit. Wenn Sie eine Regenverzögerung beenden möchten, trocknen Sie den Sensorbereich und führen Sie einen Leistungszyklus über den Hauptschalter durch. Wenn der Leistungszyklus durchgeführt wurde; Sie können das Gerät daher wieder in Betrieb nehmen. Sie können

die Regenverzögerung auch über die mobile App aktivieren oder deaktivieren.

C. Begrenzungskabel erkennen

Der Landxcape™ hält sich grundsätzlich an die vom Begrenzungskabel vorgegebenen Grenzen; dazu setzt er spezielle Sensoren an seiner Vorderseite ein. (Siehe Abb. C).

D. Beim Mähen stoppen und wieder starten (Siehe Abb. D, E1, E2)

Um mit dem Mähen zu beginnen, drücken Sie die EIN/AUS-Taste und geben Sie den PIN-Code ein. Drücken Sie auf Staat! Lücken Sie dann auf OK. Wenn Sie den Landxcape™ beim Mähen stoppen möchten, drücken Sie einfach die Zugangstaste am Oberteil.

Falls der Landxcape™ erkennt, wird er eine Fehlermeldung auf dem Display ausgeben. Für Informationen zu Fehlermeldungen, siehe Fehlermeldungen. Und der Landxcape™ schaltet sich aus, wenn er vom Benutzer innerhalb von 20 Min. keine Rückmeldung erhält. Betrieb wieder aufnehmen:

- Drücken Sie auf

400000000000000000000000000000000000000

• Der Landxcape

^TM beginnt jetzt mit dem Mähen!

4.3 Einstellungen

Stellen Sie zuerst die gewünschte Grashöhe nach dem Abschneiden ein(manuell). Sie können das Programm manuell einstellen oder über die mobile App.

HINWEIS: Landscape™ ruft die Standby-Seite auf, wenn das Programm manuell eingestellt und keine Eingabe vom Benutzer innerhalb 30 Sekunden vorgenommen wird.

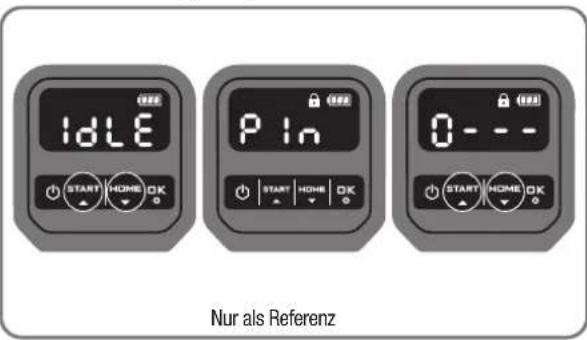

(1) PIN-Code ändern

Halten Sie zum Ändern des PIN-Codes 5 Sekunden lang beide Tasten & dichzeitig gedrückt. Das Icon blund „ Old P in " rollt blinkend. Danach blinkt die erste Zahl. Verwenden Sie Alter

, um den alten PIN-Code einzugeben, und drücken Sie Bestätigung. Die nächste Zahl blinkt und verwenden Sie dieselbe Methode, um andere Zahlen zu vervollständigen. Dann rollt „blinkend, die erste Zahl blinkt und wählen Sie mit über die wünschte Zahl aus und drücken Sie Bestätigung. Die nächste Stelle blinkt. Auf derselben Weise wählen Sie die anderen Stellen. Der neue PIN-Code lautet beispielsweise 0326. Danach blinkt „röhrand und die erste Stelle blinkt erneut. Auf derselben Weise geben Sie den neuen PIN-Code ein (von diesem Beispiel) Auch der Anzeige blinkt dann „“. P In 0326 Ihr PIN-Code wird erfolgreich geändert.

IdLE P in 0 --- Nur als Referenz

[2] Stellen Sie Jahr, Datum und Uhrzeit ein

Die Einstellung von Jahr, Datum und Uhrzeit ist obligatorisch. Wenn Sie diese Elemente nicht einstellen, beeinflusst dies die Zeitplanung in der folgenden Einstellung. Diese Elemente sollen in der Reihenfolge von Jahr, Datum und Uhrzeit eingestellt werden. Halten für die

Jahreseinstellung 3 Sekunden lang gedrückt, bis das Symbol und eine Zahl auf der Anzeige blinken, z. B. 20 18. Verwenden START oder HSHM wählen Sie das gewünschtes Jahr. Drücken Sie schließend, um die Jahreseinstellung zu bestätigen und beenden.

Nur als Referenz

Gleichzeitig blinkt das Symbol 1. Neut und das Datum wird angezeigt, z. B. 08.29. September. Wenn blinkt, verwenden oder START wählen Sie die Ziffer und drücken Sie zur Bestätigung. Dann blinkt die Ziffer 2. Auf derselben Weise wählen Sie die Ziffer und drücken zur Bestätigung der Einstellung vom Datum.

09:29 START HOME OK

Nur als Referenz

Gleichzeitig blinkt das Symbol 📊 und die Uhrzeit wird angezeigt, zum Beispiel 📌 wenn blinkt verwenden oder 📌 wenn Sie 📌 Ziffer und drücken Sie 📌 Bestätigung. Wenn blinkt verwenden oder wählen Sie die Ziffer und drücken Sie 📌 Bestätigung. Damit ist die Zeiteinstellung abgeschlossen und Landxcape™ öffnet die Standby-Seite.

14:08 START HOME OK

Nur als Referenz

IDLE START HOME OK

(3) Standardarbeitszeitplan

Die Standardarbeitszeit für Landxcape™ ist in der folgenden Tabelle aufgeführt:

ZEITPLAN

BEREICH (m2)	SONNTAG	MONTAG	DIENSTAG	MITTWOCH	DONNERSTAG	FREITAG	SAMSTAG
50	/	/	Arbeit	/	/	Arbeit	/
100	/	/	Arbeit	/	/	Arbeit	/
150	/	Arbeit	/	Arbeit	/	Arbeit	/

200	/	Arbeit	Arbeit	Arbeit	Arbeit	Arbeit	/
300	/	Arbeit	Arbeit	Arbeit	Arbeit	Arbeit	/
400	/	Arbeit	Arbeit	Arbeit	Arbeit	Arbeit	/
500	/	Arbeit	Arbeit	Arbeit	Arbeit	Arbeit	/
600	/	Arbeit	Arbeit	Arbeit	Arbeit	Arbeit	/
700	/	Arbeit	Arbeit	Arbeit	Arbeit	Arbeit	/
800	/	Arbeit	Arbeit	Arbeit	Arbeit	Arbeit	/
900	/	Arbeit	Arbeit	Arbeit	Arbeit	Arbeit	/
1000	/	Arbeit	Arbeit	Arbeit	Arbeit	Arbeit	/

[4] Stellen Sie den Arbeitsbereich ein

Drücken Sie 3 Sekunden lang. Wenn das Symbol kinkt, drücken Sie auf der Anzeige blinkt eine Ziffer, z. B. , also Ger Rasenbereich. Die Arbeitszeit wird automatisch an die Größe Ihres Gartens angepasst. Verwenden er allen Sie den Rasenbereich ein und drücken Sie zur Bestätigung. Dann wird Landscape™ die Standby-Seite aufrufen.

Nur als Referenz

(5) Änderung der voreingestellten Startzeit

Die voreingestellte Startzeit von 9:00 Uhr kann auf eine beliebige Zeit geändert werden. Halten Sie zunächst die Tasten START und STOP gleichzeitig gedrückt, bis die Stundenanzeige blinkt. Drücken Sie dann START oder HOME um die Stundenanzeige einzustellen, und drücken Sie OK zur Bestätigung. Nun blinkt die Minutenanzeige. Drücken Sie START oder HOME die Minutenanzeige einzustellen, und drücken Sie zu OK Bestätigung. Die Einstellung der Startzeit ist abgeschlossen. Stellen Sie zum Beispiel die Zeit auf 14:08 Uhr ein, und Ihr Landscape™ beginnt ab 14:08 Uhr zu mähen.

Nur als Referenz

4.4 Wie gut mäht der Landxcape™ das Gras?

Die Mähzeiten sind für jeden Rasen unterschiedlich, abhängig von den nachfolgend erwähnten Faktoren. Experimentieren Sie ein wenig mit der Zeit, die Sie Ihrem Landxcape™ täglich zum Mahen zugestehen, bis Sie die perfekte Vorgabe gefunden haben. Ihr Landxcape™ kann Flächen unterschiedlicher Größen mähen; die exakte Fläche hängt natürlich von verschiedenen Faktoren ab – beispielsweise:

• Art und Wachstumsgeschwindigkeit des Rasens
- Schärfe der Messer
- Feuchtigkeit
• Umgebungstemperatur
- Art und Anzahl der Hindernisse im oder auf dem Rasen

Anders als viele andere Mäher verwendet der Landxcape™ ein seitliches Ladesystem, sodass viel umliegendes Gras geschnitten werden kann. Zusätzlich ermöglichen Löcher auf der Unterseite der Ladestation, dass das Gras hindurch wachsen kann und zu einem eleganten Erscheinungsbild beiträgt.

Die Schnitthöhe des Landxcape™ kann eingestellt werden (sehen Sie für den spezifischen Schnitthöhenbereich in die technischen Daten und Konformitätserklärung). Bevor Sie Ihren Landxcape™ zum ersten Mal starten, sollen Sie das Gras mit Ihrem Handrasenmäher bis zu einer Höhe von höchstens 9 cm abschneiden. Stellen Sie dann die Schnitthöhe Ihres Landxcapes auf seinen maximalen Wert ein, wenn Sie zum ersten Mal mähen. (Siehe Abb. F)

Ihr Landscape™ mäht am besten bei trockenem Wetter. Außerdem ist es möglich, Ihr Landscape™ an den regnerischen Tagen in Betrieb zu lassen, solange der Rasen fest ist. Überprüfen und reinigen Sie Ihren Rasenmäher regelmäßig.

Ihr Landscape™ fürchtet Gewitter. Schützen Sie den Landscape™ bei Gewittern, indem Sie den Stecker der Ladebasis ziehen, das Begrenzungskabel trennen und dafür sorgen, dass sich der Landscape™ nicht aufladen darf.

Ihr Landxcape™ liebt Rasenmähen; vor allem dann, wenn Sie seine Messer stets in gutem Zustand halten. Der Landxcape™ kann eine Menge Dinge ganz allein erledigen – allerdings benötigt er manchmal Ihre Hilfe, damit er sich nicht selbst verletzt.

• Lassen Sie den Landxcape ^TM niemals über Kies fahren.
• Entfernen oder blockieren Sie Hindernisse, an denen der Landxcape™ aus Versehen hochklettern und seine Messerscheibe beschädigen könnte.
• Befreien Sie Ihren Rasen von sämtlichen Abfällen und Fremdkörpern.

5. App

Ihr Landxcape™ kann mit einem Smartphone gekoppelt werden. Über die Landxcape™ App für Ihr Smartphone können Sie die allgemeinen Einstellungen des Landxcape™ ändern sowie den Maschinenstatus und Fehlermeldungen anzeigen lassen.

Checkliste vor dem Koppeln der App mit dem Landxcape™ Schritt 1: Prüfen Sie Ihr Smartphone

1. Vergewissern Sie sich, dass Ihr Smartphone mit einem 2,4 GHz-Netz verbunden ist, nicht mit einem 5 GHz-Netz. Beispiel:

TP-LINK_34A0 TP-LINK_5G_34A0

1. Vergewissern Sie sich, dass auf Ihrem Smartphone die aktuellste Version der App installiert ist.

Schritt 2: Prüfen Sie Ihren Landxcape™

1. Vergewissern Sie sich, dass der Landscape™ mit dem gleichen Router wie Ihr Smartphone verbunden ist.
2. Vergewissern Sie sich, dass auf Ihrem Landxcape™ die aktuellste Firmwareversion installiert ist.
3. Vergewissern Sie sich, dass der Abstand zwischen Ihrem Landxcape™ und dem Smartphone bei der Kopplung so gering wie möglich ist (weniger

als 3 Meter).

1. Vergewissern Sie sich, dass der Abstand zwischen Ihrem Landxcape ^™ und dem Router bei der Kopplung so gering wie möglich ist (weniger als 3 Meter).

Schritt 3: Prüfen Sie Ihren Router

1. Vergewissern Sie sich, dass Ihr Router mit 2,4 GHz oder 2,4 GHz und 5 GHz arbeitet, und aktivieren Sie bitte das 2,4 GHz-Frequenzband.

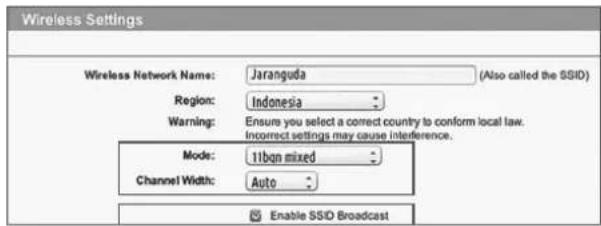

2. Vergewissern Sie sich, dass der 802.11 WLAN-Modus des Routers b/g/n gemischt ist. (siehe Abb. 1)
3. Vergewissern Sie sich, dass der Routerkanal/die Bandbreite der WLAN-Einstellung auf Auto oder 20M oder 20M gemischt 40M gestellt ist. (siehe Abb. 1)
4. Vergewissern Sie sich, dass die Funktion SSID-Broadcast aktivieren des Routers eingeschaltet ist, wenn Sie die Maschine mit der App verbinden. Nach erfolgreicher Verbindung können Sie die Konfiguration schließen. (siehe Abb. 1)

1. Stellen Sie sicher, dass die DHCP-Funktion aktiviert ist. (siehe Abb. 2)

1. Wenn Sie einen „FritzBox“-Router besitzen, aktivieren Sie bitte die Option „Kommunikation zwischen Geräten im gleichen Netzwerk ermöglichen“ in den Einstellungen.

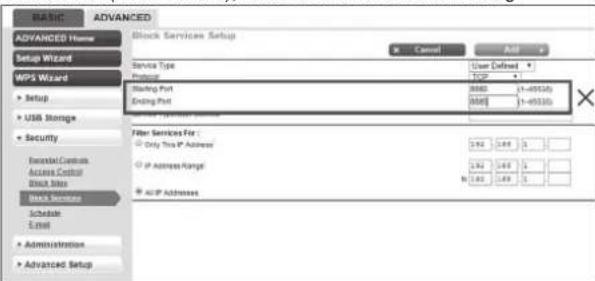

2. Vergewissern Sie sich, dass der Port 8883 TCP offen ist. Wenn dieser blockiert ist (Siehe Abb. 3), ändern Sie bitte die Einstellung.

BASIC ADVANCED ADVANCED Home Setup Wizard MPS Wizard Setup USB Storage Security Intrinsic Customs Access Control Short Term Block Services Schedule Level Administration Advanced Setup Block Services Setup Cancel Add Service Type Protocol Making Port Ending Port User Defined TCP 8000 1-495326 8000 1-495326 Filter Services For: Only This IP Address IP Address Range ACIP Addresses 1.92 1.69 5 1.92 1.69 5 1.92 1.69 5

Fig. 3

Smartphone mit Ihrem Landxcape™ koppeln:

Schritt 1: Laden Sie die Landxcape™ App herunter, scannen Sie den folgenden QR-Code, oder laden Sie die App aus dem aus dem Play Store (Google-Android), AppleStore (Apple-iOS) oder von unserer Website www.landxcape-robotics.com herunter.

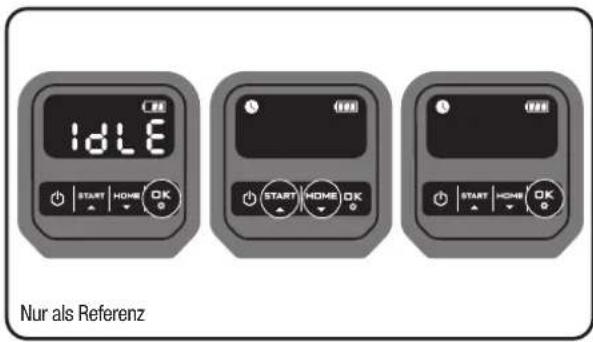

Schritt 2: Halten Sie 📊 Sekunden lang gedrückt, bis das Symbol blinkt. Verwenden Sie 📊 Starter , 📊 las Symbol zu wählen; drücken Sie zum Bestätigen auf 📊 OK

IDLE Nur als Referenz

Schritt 3: Starten Sie die Landxcape™ App und befolgen Sie die Anweisungen, um eine WLAN-Verbindung herzustellen.
*Die Seriennummer befindet sich wie abgebildet auf der Rückseite des Landxcape™. (siehe Abb. G)

HINWEIS:

1. Wenn die WLAN-Verbindungsdaten geändert wurden, muss der Landxcape™ gemäß Schritt 3 zurückgesetzt werden.
2. Wenn sich der Landxcape ^™ in einem Bereich mit schwachem oder keinem WLAN-Signal befindet, werden die von der mobilen App gesendeten Befehlsanweisungen ggf. nicht sofort ausgeführt. Der Landxcape ^™ wird die Anweisungen erhalten, wenn er in einen Bereich mit gutem WLAN-Signal zurückkehrt.
3. Um ein starkes WLAN-Signal zur Gewährleistung einer stabilen Verbindung sicherzustellen, sollten WLAN-Extender installiert werden, um Bereiche mit schwachem oder keinem Signal abzudecken.

6. Grundlegendes zum Begrenzungskabel 6.1 Begrenzungskabel abstecken

Mit der Begrenzungskabel-Abstandlehre schaffen Sie den richtigen Abstand zur Rasenkante (mehr als 26cm). Dies ist ein empfohlener Abstand. Sorgen Sie mit der mitgelieferten Abstandlehre für die richtigen Entfernungen.

Falls Ihr Nachbar ebenfalls einen Landxcape™ nutzt, müssen Sie einen Abstand von mindestens 1m zwischen Ihrem Begrenzungskabel und dem des Nachbarn einhalten.

Das Begrenzungskabel muss die Fläche, die gemäht werden soll, exakt umschließen. Ihr Landxcape™ kommt durcheinander, wenn er auf zusätzliche Biegungen oder Windungen des Grenzkabels stößt, die nicht zur Mähfläche gehören (Siehe Abb. H). Wenn nach dem Umschließen der Mähfläche noch Begrenzungskabel übrig sein sollte, schneiden Sie das überschüssige Stück ab und lagern es separat. Vergessen Sie aber nicht, beim Abschneiden ein kleines Stück zum Anschluss an die Ladebasis zu verschonen, damit der Anschluss

möglich ist, ohne wieder einen Teil des Kabels ausgraben zu müssen.

6.2 Begrenzungskabel eingraben

Wenn Sie das Begrenzungskabel eingraben möchten, es wird empfohlen, dass Sie zuerst den Begrenzungsdraht im Rasen festpflocken, damit Sie gegebenenfalls leicht Anpassungen vornehmen können. Wenn Sie den Begrenzungsdraht fertig installiert haben, wird empfohlen, dass Sie den Landxcape™ bitten, dem Begrenzungsdraht zu folgen, indem Sie auf und 🚫icken. Dadurch kann sich der Landxcape™ an seine neue Umgebung gewöhnen.

Wenn Sie zusehen, wie der Landxcape ^™ die Ladestation ansteuert, können Sie anschließend Änderungen an der Route des Begrenzungsdrahts vornehmen, um für ein störungsfreies Verfolgen des Begrenzungsdrahts durch den Landxcape ^™ zu sorgen, wenn dieser die Ladestation ansteuert. Es wird sichergestellt, dass er erfolgreich mit der Ladestation arbeitet, bevor der Begrenzungsdraht eingegraben wird.

6.3 Zusammenfügen des Begrenzungskabels

Verwenden Sie eine Verbindung, wenn das Begrenzungskabel verlängert und zusammengefügt werden soll (nur bei bestimmten Modellen, bitte sehen Sie in die technischen Daten und Konformitätserklärung).. Dies ist wasserdicht und garantiert eine verlässliche elektrische Verbindung. Geben Sie beide Kabelenden in eines der drei Löcher der Verbindung. Stellen Sie sicher, dass die Drähte vollständig in der Verbindung stecken, sodass beide Enden sichtbar sind am durchsichtigen Ende auf der anderen Seite der Verbindung. (Siehe Abb. I) Verwenden Sie eine Zange, um den Knopf oben auf der Verbindung vollständig hinein zu drücken (Siehe Abb. J1, J2)

WARNHINWEIS: Es wird nicht empfohlen, das Begrenzungskabel einfach mit Isolierband zu verbinden, oder ein Schraubendstück als Verbindung zu verwenden. Feuchtigkeit aus dem Boden kann das Kabel oxidieren lassen und dies kann nach einer Weile zu einer Unterbrechung des Stromkreises führen.

7. Softwareaktualisierung

Ihre Landscape™ -Software kann aktualisiert werden, wenn neue Versionen verfügbar sind. Die aktuellste Software kann auf unserer Webseite www.landcape-robotics.com heruntergeladen werden.

Verfahren 1: Über USB aktualisieren. Siehe unten hinsichtlich des Downloads sowie Installierungsanweisungen:

(1) Sie finden die aktuellste Software unter: www.landxcape-robotics.com. Speichern Sie die Datei auf einem leeren, FAT32 formatierten USB-Stick. Entfernen Sie bitte alle restlichen Dateien von dem USB-Stick und überprüfen Sie das Format. Wenn der USB-Stick nicht entsprechend formatiert ist, bitte reformatieren Sie ihn. ACHTUNG: Das Software-Update wird als ZIP-Datei zur Verfügung gestellt. Bitte entpacken Sie die Datei, bevor Sie fortfahren.
(2) Stellen Sie den Landxcape ^TM auf einen sicheren. Schalten 📊 Ihr Landxcape ^TM aus.
(3) Führen Sie den USB-Stick (USB-Massenspeicher) in die Schnittstelle ein. (Siehe Abb. K1)
(4) Schalten Sie Ihr Landxcape™ ein. Das Update beginnt automatisch. Warten Sie, bis „U angezeigt wird (siehe Abb. K2), entfernen Sie dann das USB-Laufwerk (Flash-Laufwerk) und schließen Sie die Schutzabdeckung fest. Wenn „O angezeigt wird, ist das Update abgeschlossen und die PIN-Seite wird geöffnet.

Verfahren 2: Aktualisieren per Smartphone. (Nur bei bestimmten Modellen, bitte sehen Sie in die technischen Daten und Konformitätserklärung)

Wenn Ihr Landxcape™ über die Landxcape™ App mit Ihrem Smartphone gekoppelt ist, können Sie die Softwareversion überprüfen. Das beiliegende Handbuch basiert auf der Standardsoftware in der Massenproduktion. Einige neue Merkmale/Funktionen der neuen Version sind in dem Handbuch möglicherweise nicht vorhanden. Wenn Sie Einstellungen finden, die im Handbuch nicht vorhanden sind, besuchen Sie www.landxcape-robotics.com, um das aktuellste Handbuch herunterzuladen.

8. Wartung

Ihr Landxcape™ muss hin und wieder überprüft werden. Der Landxcape™ arbeitet hart und verdient daher von Zeit zu Zeit eine ordentliche Reinigung oder einen Austausch von Verschleißteilen. Verwenden Sie niemals Ihren Landxcape™, wenn der Ein/Aus Schalter defekt ist. Schalten Sie die Maschine aus, ehe Sie jegliche Reparatur- oder Wartungsarbeiten ausführen. In Folgenden möchten wir Ihnen erklären, wie Sie Ihren neuen Landxcape™ am besten an sein neues Umfeld gewöhnen und ihm die Pflege zukommen lassen, die er verdient.

8.1 Immer schön scharf

WARNUNG: Bevor Sie den Landxcape™ reinigen, einstellen oder die Messer auswechseln, schalten Sie landxcape™ AUS und ziehen Sie Schutzhandschuhe an.

WARNUNG: Beim Austausch der Messer Wechseln Sie bei einem Austausch unbedingt grundsätzlich alle Messer einmal. Verwenden Sie beim Fixieren der Messer stets neue haben. Das ist wichtig, um den Klingenhalt sicherzustellen die Klingendrehscheibe auszuwuchten. Falls Sie keine Schrauben verwenden, kann dies zu schwerenungen führen.

Der Landxcape™ schneidet Gras nicht wie andere Rasenmäher. Seine Messer sind an 2 Kanten rasiermesserscharf und wirbeln zum perfekten Schnitt in beide Richtungen (Siehe Abb. L). Jedes Messer Ihres Landxcape™ ist mit 2 Schneiden ausgestattet. Die rotierenden Klingen macht willkürliche Vor- und Rückwärtsbewegungen, damit beide Seiten der Klingen genutzt werden. Dadurch kann die Häufigkeit beim Wechseln der Schneidklinge minimiert werden. Die einzelnen Messer halten bis zu 2 Monate, wenn täglich gemäht wird. Schauen Sie immer nach, ob die Messer angeschlagen oder anderweitig beschädigt sind; falls ja, wechseln Sie die Messer aus. Wenn die Messer stumpf und verschlissen sind, sollten sie durch die Ersatzmesser ersetzt werden, die mit Ihrem Landxcape™ geliefert wurden. Ersatzmesser erhalten Sie auch beim Landxcape™ -Händler in Ihrer Nähe.

A. Messer austauschen

Nach einer Weile (normalerweise einmal pro Saison) müssen die Messer Ihres Landxcape™ komplett ausgewechselt werden. Tauschen Sie also unbedingt immer alle Messer auf einmal aus. Zum Austausch können Sie einen der Ersatzmessersätze und die zusätzlichen Messerschrauben verwenden, die mit Ihrem Landxcape™ geliefert wurden.

Vor dem Austausch der Messer schalten Sie den Landxcape™ unbedingt ab und ziehen Schutzhandschuhe über! Dann führen Sie diese Schritte aus:

1. Drehen Sie den Landxcape ^TM sanft auf den Rücken.
2. Entfernen Sie die Batterieabdeckung und entnehmen Sie den Akku.
3. Lösen Sie die Messerschrauben mit einem Schlitz- oder schraubendreher. (Siehe Abb. M)
4. Schrauben Sie die neuen Messer gut fest.
5. Setzen Sie den Akku ein, und bringen Sie die Batterieabdeckung wieder an.
   WICHTIG: Überzeugen Sie sich nach dem Verschrauben der Messer, dass sich diese frei drehen lassen.

8.2 Sauber halten

WARNUNG: Bevor Sie Ihren Landxcape™ reinigen, schalten Sie ihn AUS. Ziehen Sie Schutzhandschuhe über, Sie die Messerscheibe reinigen; nutzen Sie dazu kein des Wasser.

A. Gehäuse reinigen

Ihr Landxcape™ fühlt sich deutlich wohler und lebt länger, wenn Sie ihn regelmäßig reinigen. Da Ihr Landxcape™ im Grunde ein Elektrogerät ist, müssen Sie beim Reinigen mit einer gewissen Sorgfalt vorgehen - verwenden Sie deshalb KEINEN Schlauch oder Hochdruckreiniger bzw. ertränken Sie Ihren Landxcape™ nicht mit fließendem Wasser; greifen Sie am besten zu einer mit Wasser gefüllten Sprühflasche. Reinigen Sie das Kunststoffgehäuse mit einer weichen Bürste oder einem Tuch, verzichten Sie auf Lösungsmittel und Polituren (Siehe Abb. N). Achten Sie gut darauf, dass sämtliche Grasreste und sonstige Rückstände gründlich entfernt werden.

B. Unterseite reinigen

Nicht vergessen, ganz wichtig: Schalten Sie den Landscape™, ziehen Sie Schutzhandschuhe über, bevor Sie den Messerteller berühren!

Drehen Sie zuerst Ihren Landxcape ^™ um, so dass die Unterseite exponiert wird. Nun sehen Sie den Messerteller, den umgebenden Motorgehäuserahmen sowie die Vorderräder und Antriebsräder. Reinigen Sie alles gründlich mit einer weichen Bürste oder mit einem feuchten Lappen.

WARNUNG: Reinigen Sie NIEMALS die Unterseite des Landxcape™s mit fließendem Wasser. Es können Schäden an mponenten auftreten. (Siehe Abb. 01, 02) Sie das Schneidrad um sicherzustellen, dass es frei prüfen Sie, dass sich die Klingen problemlos um die. gungsschrauben drehen. Beseitigen Sie alle Hindernisse.

WICHTIG: Entfernen Sie sämtliche (auch die kleinsten) Rückstände, damit es nicht zu Rissen in der Messerscheibe kommt. Auch der winzigste Riss kann die Mähleistung Ihres Landscape™ beeinträchtigen.

C. Kontakte und Ladestreifen reinigen

Reinigen Sie die Kontakte an der Ladestation und den Ladestreifen am Landxcape ^™ mit einem Tuch. Entfernen Sie sämtliche Grasreste und sonstige Rückstände rund um die Kontakte und Ladestreifen regelmäßig, damit sich der Landxcape ^™ stets problemlos aufladen kann.

8.3 Akkulaufzeit und -haltbarkeit

Das Herzstück des Landxcape ^™ ist sein 20V-Lithiumbatterie. Stellen Sie sicher, dass der Akku vollständig aufgeladen und an einem kühlen, trockenen Ort aufbewahrt wird.

HINWEIS: Die empfohlene Betriebstemperatur des Landxcape™ liegt zwischen 0-55°C.

Die Lebenserwartung des Landxcape™-Akkus hängt von unterschiedlichen Faktoren ab; beispielsweise:

• Dauer der Schönwettersaison (der „Mähsaison“) an Ihrem Wohnort.
  • Landxcape™-Arbeitsstunden pro Tag
  • Art und Weise der Akkulagerung

Landxcape™ kann ohne das Begrenzungskabel manuell aufgeladen werden.

1. Schließen Sie die Ladestation an eine geeignete Stromversorgung an. Die grüne Lampe der Ladestation erleuchtet grün.

2. Docken Sie den Landxcape™ manuell an die Ladestation an, während der Landxcape™ ausgeschaltet ist (siehe Abb. P).

3. Die grüne LED auf der Ladestation blinkt, der Landxcape ^TM beginnt mit dem Ladevorgang.

8.4 Überwintern

Ihr Landscape™ lebt länger und gesünder, wenn Sie ihm einen wohlverdienten Winterschlaf gönnen. Obwohl der Landscape™ ein zäher Bursche ist, sollten Sie ihm im Winter einen Platz im Schuppen oder in der Garage zugestehen.

Bevor Sie Ihren Landxcape™ in den Winterschlaf entlassen, sollten Sie noch Folgendes erledigen:

• Reinigen Sie Ihren Landxcape ^TM gründlich.
• Laden Sie den Akku vollständig auf und entfernen Sie ihn aus dem Landscape ^TM .
  • Schalten Sie das Gerät ab.

Um die Lebensdauer des Akkus zu maximieren, laden Sie den Akku vor der Aufbewahrung im Winter vollständig auf und entfernen Sie ihn aus dem Landxcape ^™ .

WARNUNG: Schützen Sie die Unterseite des Landxcape™s vor Wasser. Lagern Sie den Landxcape™ NIEMALS

draußen falsch herum.

Das Begrenzungskabel kann im Boden verbleiben; seine Enden sollten Sie jedoch vor der Witterung schützen – zum Beispiel, indem Sie ein mit Fett gefülltes Döschen darüber stülpen. Falls die Ladebasis im Winter draußen verbleibt, lassen Sie das Begrenzungskabel angeschlossen.

HINWEIS: Wenn Sie den Landxcape™ wieder aus seinem Winterschlaf erwecken, sorgen Sie dafür, dass die Ladestreifen und die Kontaktstreifen gründlich sauber sind; dies können Sie mit feinem Schleifpapier erledigen.

8.5 Akku austauschen

WARNUNG: Schalten Sie das Gerät unbedingt mit der Ein-/Austaste aus, bevor Sie sich Einstellungen, Austausch oder

Reparatur zuwenden!

Bevor Sie die Messer auswechseln, schalten Sie Ihren Landxcape™ AUS und ziehen Sie Schutzhandschuhe an.

Wenn der Akku ausgetauscht werden muss, erledigen Sie dies mit den

folgenden Schritten:

1. Drehen Sie Ihren Landxcape ^TM sanft auf den Rücken.
2. Lösen Sie die Schrauben an der Abdeckung. Entfernen Sie die Abdeckung des Batteriefachs. (siehe Abb. Q1)
3. Nehmen Sie die alte Batterie vorsichtig heraus. Drücken Sie die Verriegelung und lösen Sie die Steckverbinder. (siehe Abb. Q2) HINWEIS: Nicht an den Drähten ziehen. Halten Sie die Verbindungen fest und lösen Sie den Riegel.
4. Verbinden Sie eine neue, Original Batterie, indem Sie die Verbindungen zusammenbringen, bis diese in Position sind. (siehe Abb. Q3, Q4)
5. Montieren Sie den Akku wie abgebildet. (siehe Abb. Q5) Platzieren Sie die Abdeckung erneut in ihre Position und ziehen Sie die Schrauben gut an.

9. Funktionsmeldungen

Anzeige Meldung	Handlung
- F 1 -	Regenverzögerung aktiviert. Keine Handlung ist angefordert.

10. Fehlermeldungen

Symptome Ursache	Maßnahme
-81-	Der LandxcapeTM befindet sich außerhalb des Funktionsbereichs.	1. Falls sich der LandxcapeTM tatsächlich außerhalb seines Arbeitsbereich befindet: schalten Sie den LandxcapeTM ab, bringen Sie ihn wieder zurück in den Arbeitsbereich. Schalten Sie den LandxcapeTM ein. Drücken Sie auf START rücken Sie dann auf . OK2. Falls sich der LandxcapeTM nicht unerlaubt von seinem Arbeitsbereich entfernt hat: Prüfen Sie, dass die LED an der Ladestation grün leuchtet. Falls nicht, prüfen Sie, dass die Ladestation ordnungsgemäß mit dem Ladegerät verbunden und dieses an eine passende Stromversorgung angeschlossen ist. Ist das der Fall, bedeutet das, dass die Enden des Begrenzungskabels mit falscher Polarität verbunden sind, und Sie müssen diese wechseln.3. Die rote LED auf der Ladestation leuchtet auf, stellen Sie sicher, dass das Begrenzungskabel gut mit den Klemmen der Ladestation verbunden ist. Wenn das Problem weiterhin besteht, prüfen Sie, ob das Begrenzungskabel geschnitten wird.
-82-	Radmotor blockiert.	1. Schalten Sie den LandxcapeTM aus. Bringen Sie den LandxcapeTM zu einer Stelle, an der sich keine Hindernisse befinden.2. Schalten Sie den LandxcapeTM ein. Drücken Sie auf START rücken Sie dann auf . OK3. Falls die Fehlermeldung immer noch angezeigt werden sollte: schalten Sie den LandxcapeTM aus, drehen Sie den LandxcapeTM auf den Rücken, schauen Sie nach, ob irgendetwas die Räder am Drehen hindert.4. Entfernen Sie sämtliche Fremdkörper und Hindernisse, drehen Sie den LandxcapeTM wieder richtig herum, schalten Sie ihn ein. Drücken Sie auf START rücken Sie dann auf . OK
-83-	Messer blockiert.	1. Schalten Sie den LandxcapeTM aus.2. Drehen Sie den LandxcapeTM auf den Rücken, schauen Sie nach, ob die Messerscheibe durch einen Fremdkörper blockiert wird.3. Entfernen Sie das Hindernis.4. Bringen Sie den LandxcapeTM wieder in die aufrechte Position und bringen Sie ihn in einen Bereich mit kurzem Gras, oder ändern Sie die Schnitthöhe.5. Schalten Sie das Gerät ein. Drücken Sie auf START rücken Sie dann auf . OK
-84-	Der LandxcapeTM steckt fest.	1. Schalten Sie den LandxcapeTM aus.2. Befreien Sie den LandxcapeTM und bringen Sie ihn an eine andere Stelle.3. Schalten Sie den LandxcapeTM ein. Drücken Sie auf START rücken Sie dann auf . OK4. Falls die Fehlermeldung immer noch angezeigt werden sollte: schalten Sie den LandxcapeTM aus, drehen Sie den LandxcapeTM um. Prüfen Sie, ob die Räder durch irgendetwas am Drehen gehindert werden.5. Entfernen Sie sämtliche Fremdkörper und Hindernisse, drehen Sie den LandxcapeTM wieder richtig herum, schalten Sie ihn ein. Drücken Sie auf START rücken Sie dann auf . OK
-85-	Der LandxcapeTM wird hochgehoben.	1. Schalten Sie den LandxcapeTM aus.2. Bringen Sie den LandxcapeTM zu einer Stelle, an der sich keine Hindernisse befinden, schalten Sie ihn ein. Drücken Sie auf START rücken Sie dann auf . OK3. Falls die Fehlermeldung immer noch angezeigt werden sollte: schalten Sie die Stromversorgung aus, Wenn die Fehlermeldung weiterhin angezeigt wird: Schalten Sie LandxcapeTM aus, drehen Sie LandxcapeTM um und prüfen Sie, ob die Vorderräder drehbar sind.4. Entfernen Sie eventuell vorhandene Fremdkörper, drehen Sie den LandxcapeTM wieder richtig herum, schalten Sie ihn ein. Drücken Sie auf START rücken Sie dann auf . OK
-86-	Der LandxcapeTM wird hochgehoben.	Drehen Sie den LandxcapeTM richtig herum. Drücken Sie auf START rücken Sie dann auf . OK
-87-	Akkufehler	1. Überprüfen Sie die Akkutemperatur. Wenn die Temperatur zu hoch ist, warten Sie, bis die Temperatur gesunken ist. Drücken Sie START dann . OK2. Benutzen Sie einen neuen Akku. Starten Sie LandxcapeTM wieder ein. Drücken Sie START dann . OK3. Wenn der Fehler wiederholt auftritt, versuchen Sie, den Arbeitszeitplan zu ändern.
-88-	Es dauert zu lange,bis LandxcapeTM zurLadestation zurückkehrt.	LandxcapeTM zum Aufladen manuell in die Ladestation einstecken. Wenn LandxcapeTMvollständig aufgeladen ist, drücken Sie 📄d dann . OK
-89-	Das kann vorkommen,weil der Router von derStromversorgung getrenntwurde oder Sie den WLAN-Router oder Internetanbietergewechselt haben.	Bitte verbinden Sie den LandxcapeTM wieder mit dem WLAN, mit dem er ursprünglichgekoppelt wurde.Ist das nicht möglich, wenden Sie sich an den Kundendienst.
-88-	Unbekannte Fehler.	Starten Sie LandxcapeTM wieder ein. Drücken Sie 📄d dann . Woh dieFehlermeldung weiterhin angezeigt wird, wenden Sie sich an den Kundendienst.

HINWEISE

• Achten Sie vor dem Einschalten stets darauf, dass sich der Landxcape ^TM innerhalb seines Arbeitsbereiches befindet. Falls nicht, wird die Meldung „E : - angezeigt. Diese Meldung erscheint auch, wenn der Landxcape ^TM beim Einschalten direkt über dem Begrenzungskabel liegt.
• Falls Sie Ihren Landxcape ^TM aus bestimmten Gründen (z. B. Party, spielende Kinder und dergleichen) in seiner Ladebasis parken möchten: drücken Sie START dann der Landxcape ^TM kehrt zu seiner Basis zurück und bleibt dort. Drücken Sie 📁m Landxcape ^TM auszuschalten.
• Falls derselbe Fehler immer wieder an derselben Stelle Ihres Rasens auftreten sollte, gibt es eventuell ein Problem mit dem Begrenzungskabel. Schauen Sie sich daher noch einmal die Installationsanleitung an, überprüfen Sie Ihre Installation mit deren Hilfe.
• Sollte Ihr Rasen in zwei getrennte Bereiche geteilt sein, die durch einen Korridor von weniger als 1 m verbunden ist, wobei ein Teil über keine Ladestation verfügt: Wenn sich der Landscape™ entladen hat, diesen manuell zur Ladestation zurückbringen, schalten Sie den Strom ein, und der Ladevorgang startet.
• Falls der Landxcape ^TM gelegentlich nicht korrekt arbeitet, versuchen Sie bitte, ihn nochmals zu starten. Wenn das Problem nicht behoben wird, versuchen Sie, den Akku zu entfernen und neu einzulegen. Falls das Problem nicht behoben werden kann, wenden Sie sich bitte an Ihren Landxcape ^TM -Kundendienstberater um Hilfe.
• Waschen Sie das Gerät nicht mit einem Hochdruckreiniger, da dies dem Akku oder dem Gerät Schaden zufügen könnte.

11. Sicherheit

Wenn der Landscape™ mit Ihrem Mobiltelefon verbunden ist, können Sie ihn auf Ihrem Mobiltelefon sperren. Dies verhindert die Verwendung durch Unbefugte.

Problem Ursache Abhilfe/Informationen
Die LED an der Ladebasis leuchtet nicht auf.	Kein Strom.	Prüfen Sie, ob das Netzkabel ordnungsgemäß an das Ladegerät und dieses an eine passende Stromversorgung angeschlossen ist.
Die rote LED auf der Ladestation leuchtet auf.	Des Begrenzungskabel ist nicht angeschlossen.	Prüfen Sie, dass das Begrenzungskabel ordnungsgemäß an die Ladestation angeschlossen wurde.Prüfen Sie, dass es keine Brüche im Begrenzungskabel gibt, besonders an den Kabelenden.
Der LandxcapeTM schaltet sich ein, die Messerscheibe bewegt sich jedoch nicht.	Der LandxcapeTM sucht nach seiner Ladestation (Außer wenn Sie 📄d dann dröben, damit LandxcapeTM zur Ladestation geht.)	Dies ist normal: Wenn der LandxcapeTM Energie benötigt, dreht sich die Messerscheibe nicht, während er seine Ladebasis ansteuert.
Der LandxcapeTM vibriert.	Die Messer könnten beschädigt sein. Überprüfen Sie den Zustand der Messerscheibe.	Prüfen Sie Messer und Schrauben, tauschen Sie defekte oder fehlende Teile bei Bedarf aus.Entfernen Sie Rückstände und Fremdkörper von den Messern und der Messerscheibe.
Das Gras wird unregelmäßig geschnitten.	Der LandxcapeTM arbeitet nicht lange genug pro Tag.	Verlängern Sie die Mähdauer.
	Der Mähbereich ist zu groß.	Verkleinern Sie den Mähbereich oder verlängern Sie die Mähdauer.
	Die Messer sind stumpf.	Wechseln Sie zum Ausbalancieren der Messerscheibe sämtliche Messer und Schrauben aus.
	Die Schnitthöhe wurde nicht richtig an die Höhe des Grases angepasst (zu niedrig).	Erhöhen Sie die Schnitthöhe, vermindern Sie die Schnitthöhe anschließend wieder nach Bedarf.
	Gras oder andere Dinge haben sich um die Messerscheibe gewickelt.	Schauen Sie sich die Messerscheibe an, entfernen Sie Gras und andere Fremdkörper.
	Gras hat sich an der Messerscheibe oder im Motorgehäuserahmen abgesetzt.	Sorgen Sie dafür, dass sich die Messerscheibe leicht drehen lässt. Bei Bedarf können Sie die Messerscheibe abnehmen und Ablagerungen anschließend entfernen.
Ihr LandxcapeTM befindet sich innerhalb seines Gebiets und der Begrenzungsdraht ist verbunden. Aber das Display sagt „-“E :-	Die Begrenzungskabelenden sind falsch angeschlossen.	Vertauschen Sie die Enden des Begrenzungskabels.
	Das Begrenzungskabel ist gebrochen.	Beschädigtes Begrenzungskabel mit Anschlussteilen reparieren.
Die Ladezeit liegt weiter über der Nennladezeit.	Schlechte Verbindung durch Verschmutzung des Ladestreifens.	Reinigen Sie die Kontakte an der Ladestation und die Kontakte am LandxcapeTM.
	Aufgrund von hoher Temperatur ist der Ladeschutz aktiviert	Bringen Sie die Ladestation in den Schatten oder warten Sie, bis die Temperatur abgekühlt hat
Der LandxcapeTM lädt sich nicht auf.	Kein Strom.	Prüfen Sie, dass das Netzkabel ordnungsgemäß an das Ladegerät und dieses an eine passende Stromversorgung angeschlossen ist.
	Funktioniert beim manuellen Aufladen nicht einwandfrei	Siehe manuelles Aufladen im Abschnitt 8.3.
Der LandxcapeTM arbeitet zwischen den einzelnen Aufladungen deutlich weniger.	Etwas verhindert oder bremst die Drehung der Messerscheibe.	Nehmen Sie die Messerscheibe ab, reinigen Sie die Scheibe. Das Gras steht zu hoch und ist zu dick.
	Der LandxcapeTM vibriert stark.	Schauen Sie sich Messerscheibe und Messer an, entfernen Sie Gras und andere Fremdkörper.
	Die Batterie ist eventuell erschöpft oder alt Gegen eine neue Batterie austauschen.
Der LandxcapeTM arbeitet nicht zur richtigen Zeit.	Die Uhr ist falsch eingestellt.	Stellen Sie die Uhr auf die richtige Uhrzeit ein, siehe Abschnitt 4.3.
	Die für den LandxcapeTM programmierten Schnittzeiten sind falsch.	Stellen Sie die Zeiten zum Beginn und zum Beenden des Mähens richtig ein.
	Der LandxcapeTM wurde manuell an die Ladestation angedockt.	Drücken Sie anschließend .
	Der Akku wird nicht aufgeladen, da seine Temperatur bei heißem Wetter über 55°C steigt.	Warten Sie, bis der Akku abgekühlt ist.
Der LandxcapeTM kann nicht richtig an die Ladestation andocken	Umwelteinflüsse Starten Sie den Landxcape	TM nochmals
	Schlechte Verbindung durch Verschmutzung des Ladestreifens.	Reinigen Sie die Kontakte an der Ladestation und die Kontakte am LandxcapeTM.
Die grüne LED auf der Ladestation schaltet sich EIN, bevor der Ladevorgang abgeschlossen ist.	Die Ladestation überhitzt.	Bringen Sie die Ladestation in den Schatten oder warten Sie, bis die Temperatur abgekühlt hat.
Der LandxcapeTM fährt außerhalb des Begrenzungskabels.	Der Begrenzungsdraht wurde mit scharfen Ecken installiert.	Überprüfen Sie den Begrenzungsdraht und stellen Sie sicher, dass die Ecken abgerundet sind.
Der LandxcapeTM mäht einen Bereich außerhalb des Begrenzungskabelbereichs.	Der Schneidebereich ist größer als der zulässige Schneidebereich des LandxcapeTM.	Reduzieren Sie den Schneidebereich oder verwenden Sie LandxcapeTM in einer größeren zulässigen Schneidebereich.
Der LandxcapeTM dreht sporadisch am Begrenzungskabel um bzw. fährt zurück.	Der Begrenzungsdraht eines anderen LandxcapeTM oder eines anderen Marken-Rasenroboters ist zu nahe positioniert.	Stellen Sie sicher, dass der Begrenzungsdraht Ihres LandxcapeTM mindestens 1m vom benachbarten Begrenzungsdraht entfernt ist.
	Bei feuchten Bedingungen kann das elektrische Signal aus dem Begrenzungskabel austreten, wenn das Kabel verbunden oder repariert wurde.	Überprüfen Sie die Verbindungspunkte des Begrenzungskabels. Isolieren Sie diese, um eine absolut wasserdichte Verbindung zu gewährleisten.
	Aufgrund einer defekten Isolierung kann das elektrische Signal aus dem Begrenzungskabel austreten.	Repairieren Sie die beschädigte Isolierung des Begrenzungsdrahts mithilfe von Verbindungen.
	Der Ultraschallsensor ist beschädigt.	Prüfen Sie, ob sich Schmutz auf dem Ultraschallsensor befindet und reinigen Sie diesen. Falls nicht, prüfen Sie das LandxcapeTM Begrenzungskabel und stellen Sie sicher, dass mindestens 1m Abstand zum benachbarten Begrenzungskabel vorhanden ist. Wenn das Problem nicht behoben werden kann, wenden Sie sich für Hilfe bitte an eine LandxcapeTM-Servicewerkstatt.
Die Räder des Landxcape ^TM rutschen durch oder beschädigen den Rasen.	Unter dem Landxcape ^TM können sich Fremdkörper befinden, z. B. Zweige und Äste.	Entfernen Sie die Fremdkörper unter dem Landxcape ^TM .
	Das Gras ist zu feucht. Warten Sie, bis das Gras	getrocknet ist.
Aufgrund der hohen Geschwindigkeit beim Hinunterfahren eines Abhangs schießt der Landxcape ^TM über den Begrenzungsdraht hinaus	Der Begrenzungsdraht befindet sich auf einem Gefälle, das 17% (10°) überschreitet.	Verlegen Sie den Begrenzungsdraht entfernt von Steigungen über 17% (10°). Bitte schlagen Sie für Einzelheiten im Installationshandbuch nach.
Erro	Fehler beim Software-Update tritt auf.	Versuchen Sie erneut gemäß dem Abschnitt „Software-Update“.
Der Landxcape ^TM fährt in Kreisen; er dreht sich nach links oder rechts, auch wenn sich kein Hindernis vor ihm befindet.	Der Ultraschallsensor ist beschädigt.	Prüfen Sie, ob sich Schmutz auf dem Ultraschallsensor befindet und reinigen Sie diesen. Falls nicht, prüfen Sie das Landxcape ^TM Begrenzungskabel und stellen Sie sicher, dass mindestens 1 m Abstand zum benachbarten Begrenzungskabel vorhanden ist. Wenn das Problem nicht behoben werden kann, wenden Sie sich für Hilfe bitte an eine Landxcape ^TM -Servicewerkstatt.
	Das Kabel zwischen Ultraschallsensor und Mainboard wurde beschädigt.
	Das Begrenzungskabel eines anderen Landxcape ^TM oder sonstigen Robotermähers ist zu dicht positioniert.
	Es befindet sich Schmutz am Ultraschallsensor und dieser muss gereinigt werden.
Das Tastenfeld des Mähers funktioniert nicht.	Das Tastenfeld ist beschädigt. Starten Sie den	Landxcape ^TM neu. Wenn das Problem weiter besteht, drücken Sie die EIN/AUS-Taste für 10 Sekunden und starten Sie den Landxcape ^TM anschließend erneut. Wenn das Problem nicht behoben werden kann, wenden Sie sich für Hilfe bitte an eine Landxcape ^TM -Servicewerkstatt.
	Schlechte Kabelverbindung zwischen Bedienfeld und Mainboard oder das Kabel ist beschädigt.
	Das Tastenfeld muss zurückgesetzt werden.
Der Mäher vermeidet die Hindernisse nicht.	Der Ultraschallsensor ist beschädigt.	Prüfen Sie, ob sich Schmutz auf dem Ultraschallsensor befindet und reinigen Sie diesen. Falls nicht, prüfen Sie das Landxcape ^TM Begrenzungskabel und stellen Sie sicher, dass mindestens 1 m Abstand zum benachbarten Begrenzungskabel vorhanden ist. Wenn das Problem nicht behoben werden kann wenden Sie sich für Hilfe bitte an eine Landxcape ^TM -Servicewerkstatt.
	Das Kabel zwischen Ultraschallsensor und Mainboard wurde beschädigt.
	Das Begrenzungskabel eines anderen Landxcape ^TM oder sonstigen Robotermähers ist zu dicht positioniert.
	Es befindet sich Schmutz am Ultraschallsensor und dieser muss gereinigt werden.
	Störungen des Ultraschallsensors treten sehr selten auf, beispielsweise durch Kinderbeine, Sträucher, schräge Bäume oder Steine.	Das ist normal, es ist keine Maßnahme notwendig.
	Das Hindernis ist niedriger als 19 cm.	Das ist normal. Der Ultraschallsensor kann nichts unter 19 cm erkennen.

Umweltschutz

Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer Recyclingstelle gebracht werden. Bitte erkundigen Sie sich bei der örtlichen Behörde oder beim Vertragshändler über Müllsammlung und -Entsorgung.

Bei Akkuwerkzeugen:

Details zur sicheren Entsorgung von gebrauchten Batterien

Entnehmen Sie am Ende der Lebensdauer des Geräts den Akkupack ordnungsgemäß, bevor Sie das Gerät entsorgen. Werfen Sie Batterien nicht weg und werfen Sie diese nicht in den normalen Hausmüll. Entsorgen Sie die Batterie auch nicht zusammen mit dem Gerät. Entfernen Sie den gebrauchten Batteriepack vom Gerät und entsorgen Sie ihn in der nächstgelegenen oder bequem erreichbaren spezialisierten Recyclinganlage. Bei Zweifeln konsultieren Sie Ihre örtliche Umweltschutzbehörde. Batterien können in den Wasserkreislauf gelangen, wenn sie unsachgemäß entsorgt werden, was für das Ökosystem gefährlich sein kann. Entsorgen Sie Abfallbatterien nicht als unsortierten Hausmüll.
