INSTRUKCJA OBSŁUGI LX790i LANDXCAPE

Użytkownicy mogą zapoznać się z elektronicznymi instrukcjami na stronie https://landxcape-robotics.com.

1. Bezpieczeństwo Produktu

1.1 Ogólne i dodatkowe instrukcje bezpieczeństwa

OSTRZEŻENIE: Należy przeczytać wszystkie ostrzeżenia bezpieczeństwa i instrukcje.

Nieprzestrzeganie ostrzeżeń i instrukcji może spowodować porażenie prądem, pożar i/lub poważne obrażenia.

Należy dokładnie przeczytać instrukcje dotyczące bezpiecznego użytkowania urządzenia.

Zachować wszystkie ostrzeżenia i instrukcje na przyszłość.

- Niniejsze urządzenie nie jest przeznaczone do użytku przez osoby (wliczając w to dzieci) z obniżonymi zdolnościami fizycznymi, sensorycznymi lub umysłowymi oraz nieposiadające doświadczenia i wiedzy na temat urządzenia, chyba że zostaną będą one nadzorowane lub zostaną poinstruowane w zakresie obsługi urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo.

- Należy zadbać o to, by dzieci nie bawiły się urządzeniem.

- Baterię w tym urządzeniu może wymieniać tylko wykwalifikowany personel.

OSTRZEŻENIE: Do ładowania baterii używaj wyłącznie wymiennego zasilacza dostarczonego z urządzeniem.

WAŻNE

PRZECZYTAĆ DOKŁADNIE PRZED KORZYSTANIEM ZACHOWAĆ NA PRZYSZŁOŚĆ

Bezpieczne praktyki używania Przeszkolenie

a) Dokładnie przeczytać instrukcje. Upewnić się, że są one zrozumiałe oraz zaznajomić się z przyciskami sterowania i zasadami prawidłowego korzystania z urządzenia.
b) Z urządzenia nie mogą korzystać osoby nieobeznane z niniejszymi instrukcjami lub dzieci. Miejscowe przepisy mogą ograniczać wiek osoby uprawnionej do korzystania z urządzenia;
c) Operator lub użytkownik urządzenia ponoszą odpowiedzialność za zagrożenia powstałe dla

osób trzecich lub ich mienia.

Przygotowanie

a) Upewnić się, że przewód graniczny jest zainstalowany prawidłowo, zgodnie z instrukcjami.
b) Regularnie sprawdzać obszar, w którym urządzenie ma być stosowane oraz usuwać wszystkie kamienie, patyki, druty, kości i inne ciała obce.
c) Przeprowadzać regularne inspekcje wzrokowe ostrzy, trzpieni i zespołu tnącego pod kątem zużycia lub uszkodzenia. Wymieniać zużyte lub uszkodzone ostrza i trzpienie w zestawach w celu zachowania wyważenia urządzenia.
d) W przypadku urządzeń z wieloma narzędziami tnącymi należy zachować ostrożność, ponieważ ruch jednego ostrza może doprowadzić do rotacji pozostałych ostrzy.
e) OSTRZEŻENIE! Nie należy korzystać z robota do koszenia trawy bez założonej osłony.

Korzystanie z urządzenia 1. Informacje ogólne

a) Nigdy nie należy używać urządzenia z uszkodzonymi osłonami lub bez elementów zabezpieczających, np. deflektorów;
b) Nie umieszczac rąk lub stóp w pobliżu obracających się części lub pod nimi. Zawsze trzymać się z dala od otworu wylotowego.
c) Nigdy nie podnosić ani nie przenosić urządzenia, gdy silnik pracuje.
d) Uruchomić mechanizm wyłączający urządzenia:

• Przed usuwaniem blokady;
• Przed sprawdzaniem, czyszczeniem lub wykonywaniem prac na urządzeniu;
• Po uderzeniu w obcy przedmiot sprawdzić maszynę pod kątem uszkodzeń;
• Jeśli maszyna zaczyna nienormalnie wibrować, należy sprawdzić, czy nie jest uszkodzona przed ponownym uruchomieniem.

e) Dokonywanie zmian w konstrukcji robota do koszenia trawy jest niedozwolone. Wszelkie modyfikacje wykonywane są na ryzyko użytkownika.

f) Robotado koszenia trawy należy uruchamiać zgodnie z instrukcjami. Gdy przełącznik zasilania jest ustawiony w pozycji włączonej, upewnić się, że ręce i stopy znajdują się daleko od obracających się ostrzy. Nigdy nie należy umieszczać rąk lub nóg pod robotem.

g) Nie wolno podnosić lub przenosić robota do

koszenia trawy, gdy przełącznik zasilania ustawiony jest w pozycji włączonej.

h) Nie dopuszczać do korzystania z robota osób, które nie są obeznane ze sposobem jej pracy i zachowania.

i) Nie umieszczać żadnych przedmiotów na robocie lub stacji ładowania.

j) Nie korzystać z robota do koszenia trawy w przypadku wadliwej tarczy tnącej lub korpusu. Nie należy również korzystać z robota w przypadku wadliwych ostrzy, śrub, nakrętek lub przewodów.

k) Gdy robot nie będzie używany, należy zawsze wyłącać go przy użyciu głównego włącznika. Robot do koszenia trawy uruchamiany jest gdy przełącznik zasilania ustawiony jest w pozycji włączonej i wprowadzony zostanie prawidłowy kod PIN.

I) Zabrania się zbliżania kończyn (ręce oraz nogi) do łopatek wirujących. Nigdy nie wkładać rąk lub stóp pod pracującą lub włączoną kosiarkę.

m) Unikać używania urządzenia i wyposażenia dodatkowego w złych warunkach pogodowych, zwłaszcza gdy istnieje ryzyko wyładowań atmosferycznych.

n) Nie dotykać poruszających się części, zanim nie zatrzymają się całkowicie.

o) W przypadku urządzeń wykorzystywanych w miejscach publicznych, oznaczenia ostrzegawcze powinny być ustawiane wokół obszaru pracy maszyny. Powinny one zawierać następujący tekst:

Ostrzeżenie! Automatyczna kosiarka! Nie podchodzić do maszyny! Pilnować dzieci!

p) Aby uniknąć ryzyka urazu, proszę zatrzymać kosiarkę i wynieść ją na inny trawnik do skoszenia. Nigdy nie przeciągaj ani nie ciągnij kosiarki podczas pracy, gdy zmieniasz trawnik do koszenia.

2. Ponadto, gdy narzędzie pracuje w trybie automatycznym

a) Nie należy zostawiać pracującego urządzenia bez nadzoru wiedząc, że w pobliżu znajdują się zwierzęta domowe, dzieci lub inne osoby.

Konserwacja i przechowywanie

OSTRZEŻENIE! Gdy kosiarka jest odwrócona spodem do góry, przełącznik zasilania musi być wyłączony.

Przycisk zasilania powinien być wyłączony zawsze, gdy prowadzone są jakiekolwiek prace przy dolnej ramie kosiarki, na przykład

czyszczenie lub wymiana ostrzy.

a) Wszystkie nakrętki, trzpienie i śruby muszą być dokręcone, aby upewnić się, że urządzenie jest w bezpiecznym stanie.
b) Sprawdzać stan robota do koszenia trawy co tydzień i wymieniać zużyte lub uszkodzone części w celu zachowania bezpieczeństwa.
c) Należy w szczególności sprawdzać ostrza i tarczę tnącą pod kątem uszkodzeń. W razie konieczności wszystkie ostrza i śruby należy wymieniać w tym samym czasie, aby zachować wyważenie części obrotowych.
d) Upewnić się, iż użyto właściwego rodzaju zamiennych części tnących.
e) Upewnić się, że akumulatory są ładowane przy użyciu odpowiedniej ładowarki zaleconej przez producenta. Nieprawidłowe zastosowanie może spowodować porażenie prądem, przegrzanie lub wyciek płynu korozyjnego z akumulatora.
f) W przypadku wycieku elektrolitu z akumulatora należy przepłukać miejsce woda/środkiem neutralizującym, a w przypadku, gdy elektrolit wejdzie w kontakt z oczami, itp., należy zasięgnąć pomocy lekarskiej.
g) Urządzenie powinno być serwisowane zgodnie z instrukcjami producenta.

Zalecenie

Urządzenie oraz wyposażenie dodatkowe podłączać wyłącznie do układu elektrycznego wyposażonego w ochronę za pomocą wyłącznika różnicowoprądowego, z prądem zadziałania nie większym niż 30 mA.

Ryzyko

Podczas wymiany ostrzy używać rękawic ochronnych.

Transport

Do transportu robota do koszenia trawy na duże odległości należy zastosować oryginalne opakowanie. W celu bezpiecznego przeniesienia z miejsca pracy lub w jego obrębie:

a) Nacisnąć przycisk STOP w celu zatrzymania robeta.
4-cyfrowy kod PIN jest wybierany podczas pierwszego uruchomienia robota.
b) Zawsze wyłączać robota do koszenia trawy, gdy ma być przenoszony.
c) Robota należy przenosić trzymając za uchwyt znajdujący z przodu częścią robota. Robota należy przenosić trzymając tarczę tnącą z dala od ciała.

Wymagania dotyczące narażenia na RF

Aby spełnić wymagania dotyczące narażenia na RF, należy zachować odległość min. 200mm lub więcej między urządzeniem i osobami podczas pracy maszyny.

Dla zapewnienia zgodności, nie zaleca się pracy w odległości mniejszej niż wskazana powyżej. Antena stosowana w tym przekaźniku nie może być ustawiona równocześnie z żadną inną anteną lub przekaźnikiem.

Jest to urządzenie klasy III i może być zasilane wyłącznie bezpiecznym bardzo niskim napięciem, odpowiadającym oznaczeniu na urządzeniu.

Ostrzeżenia bezpieczeństwa dotyczące akumulatorka wewnątrz urządzenia.

a) Nie demontuj, nie otwieraj lub nie niszcz ogniw pomocniczych lub modułu akumulatora.
b) Nie zwieraj ogniwa lub modułu akumulatora. Nie przechowuj ogniw lub modułu akumulatora w sposób bezładny w pudle lub szuładzie, gdzie mogą się wzajemnie zewrzeć lub ulec zwarciu przez inne metalowe przedmioty. Nie używany akumulator należy trzymać z daleka od spinaczy, monet, kluczy, gwoździ, śrub lub innych małych przedmiotów metalowych, które mogłyby spowodować zmostkowanie kontaktów. Zwarcie pomiędzy kontaktami akumulatora może spowodować oparzenia lub pożar.

c) Nie narażaj ogniw lub modułu akumulatora na działanie ciepła lub ognia. Unikaj składowania w miejscach pod bezpośrednim działaniem światła słonecznego.

d) Nie narażaj ogniw lub modułu akumulatora na uderzenia mechaniczne.

e) W razie wycieku z ogniwa, nie dopuść, aby płyn zetknął się ze skórą lub dostał się do oczu. Jeśli już nastąpił kontakt z płynem, przemyj skażoną powierzchnię dużą ilością wody i zwrócić się o pomoc medyczną.

f) Utrzymuj ogniwa i moduł akumulatora w czystości i w stanie suchym.

g) Akumulatory należy ładować tylko w ładowarkach, które poleci producent Landxcape™. Dla ładowarki, która nadaje się do ładowania określonych akumulatorów istnieje niebezpieczeństwo pożaru, gdy użyte zostaną inne akumulatory.

h) Nie używaj ogniwa lub modułu akumulatora nie przeznaczonego do pracy z danym urządzeniem.

i) Trzymaj ogniwa i moduł akumulatora poza zasięgiem dzieci.

j) Zachowaj oryginalne instrukcje produktu do wglądu.

k) Zużyte ogniwa i akumulatory utylizuj zgodnie z zasadami gospodarki odpadami.

D) Nie mieszaj w urządzeniu baterii o różnej produkcji, pojemności, rozmiarze lub typie.

m) Akumulatora nie należy zbliżać do źródeł promieniowania mikrofalowego, ani narażać na wysokie ciśnienie.

n) Ostrzeżenie! Nie próbuj ładować baterii nieładowalnych.

Wymagania dla produktu bezprzewodowego według instrukcji

a) Działanie tego urządzenia podlega następującym dwóm warunkom:
(1) To urządzenie nie może wytwarzać szkodliwych zakłóceń i
(2) to urządzenie musi być odporne na odbierane zakłócenia, łączenie z tymi, które powodują niepożądane działanie.
b) Ostrożnie: Zmiany lub modyfikacje w tym urządzeniu, które nie są jawnie zaaprobowane przez stronę odpowiedzialną za zgodność, mogą unieważnić uprawnienie użytkownika do używania sprzętu.
c) WSKAZÓWKA: Ten sprzęt wytwarza, wykorzystuje i może promieniować energię o częstotliwości radiowej, i - o ile nie jest zainstalowane i używane zgodnie z instrukcją - może powodować szkodliwe zakłócenia w łączności radiowej. Jednakże, nie ma gwarancji, że w konkretnej instalacji zakłócenia nie wystąpią. Jeżeli ten sprzęt powoduje szkodliwe zakłócenia w odbiorze radiowym lub telewizyjnym, co można ustalić wyłączając i włączając go, zachęca się użytkownika do próby skorygowania problemu przez jeden z następujących środków:
- Reorientacja lub relokacja anteny odbiorczej.
- Zwiększenie odstępu między sprzętem i odbiornikiem.
- Podłączenie sprzętu do gniazdka w innym obwodzie niż ten, z którym połączony jest odbiornik.
- W kwestii pomocy skonsultuj się ze sprzedawcą lub doświadczonym technikiem radiowym/ TV.

1.2 Informacje dotyczące robota Landxcape™

OSTRZEŻENIE – robot do koszenia trawy może być niebezpieczny w przypadku niewłaściwego użytkowania.

Przed przystapieniem do użytkowania robota do koszenia trawy należy dokładnie przeczytać i zrozumieć tekst Instrukcji obsługi.

OSTRZEŻENIE - Zachować bezpieczną odległość od urządzenia podczas jego pracy.

OSTRZEŻENIE –Przed przystąpieniem do prac na urządzeniu lub jego podnoszeniem należy je wyłączyć.

OSTRZEŻENIE –Nie jeździć na urządzeniu.

Nie spalać.

W przypadku niewłaściwej obsługi akumulator może przedostać się do obiegu wody, co może spowodować uszkodzenie ekosystemu. Nie wyrzucaj zużytych baterii jako nieposortowanych odpadów komunalnych.

Bateria litowo-jonowa. Ten produkt oznaczono symbolem nakazującym „segregację” baterii i akumulatorów. Produkt zostanie poddany recyclingowi lub rozmontowany, aby zmniejszyć jego wpływ na środowisko. Akumulatory mogą być niebezpieczne dla środowiska i dla zdrowia ludzkiego, ponieważ zawierają niebezpieczne substancje.

Nie myć maszyny myjką ciśnieniową.

Urządzenie klasy III

Odpady wyrobów elektrycznych nie powinny być wyrzucane razem z odpadami gospodarstwa domowego. Należy korzystać z recyklingu, jeśli istnieje odpowiednia infrastruktura. Porady dotyczące recyklingu można uzyskać u władz lokalnych lub sprzedawcy detalicznego.

Przeczytaj instrukcję obsługi

Wyjmowana jednostka zasilająca Detachable supply unit

2. Lista części

1. PRZYCISK ZATRZYMANIA
2. POKRETŁO REGULACJI WYSOKOŚCI KOSZENIA.
3. PRZYCISK WŁ/WYŁ
4. PRZYCISK START
5. PRZYCISK HOME

6. WYŚWIETLACZ

7. TAŚMA ŁADOWANIA

8. CZUJNIK DESZCU *

9. PRZEDNIE KOŁO

10. TARCZA OBROTOWA Z OSTRZEM

11. OSTRZE TNACE

12. AKUMULATOR (PATRZ RYS.Q1)**

13. PORT USB(PATRZ RYS.K1)**

14 .TYLNE KOŁO NAPEĐOWE

15 RACZKA

1. WTYKI

17 STACJA LADOWANIA

*Nie wszystkie pokazane na ilustracji akcesoria są dostarczane standardowo. Opcje dostępne dla rożnych modeli produktu opisane są w części Dane techniczne i Deklaracja zgodności. ** Lokalizacja komponentów będzie się różnić w zależności od modelu.

Użycie zgodne z przeznaczeniem

Niniejszy produkt przeznaczony jest do koszenia trawy w prywatnym zakresie. Jest przeznaczony do częstego koszenia, zapewniając zdrowszy i lepiej wyglądający trawnik niż kiedykolwiek wcześniej. W zależności od wielkości trawnika, robota Landxcape™ można zaprogramować tak, aby pracował o dowolnej godzinie lub z dowolną częstotliwością bez ograniczeń. Urządzenie nie jest przeznaczone do prac wykopowych, zamiatania lub odgarniania śniegu.

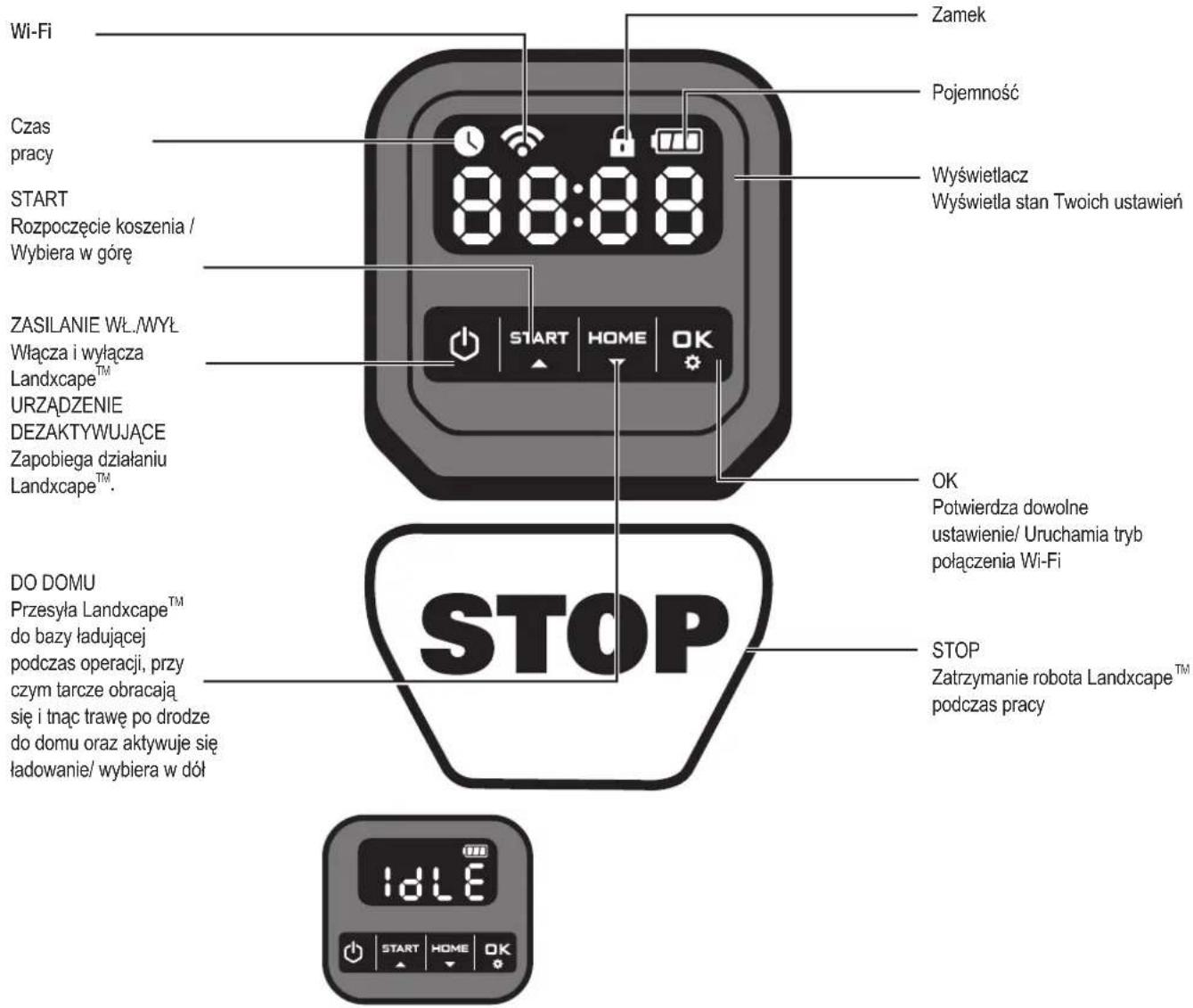

3.Panelsterowania

Wi-Fi Czas pracy START Rozpoczęcie koszenia / Wybiera w górę ZASILANIE WŁ./WYŁ Włącza i wyłącza Landxcape™ URZĄDZENIE DEZAKTYWUJĄCE Zapobiega działaniu Landxcape™. DO DOMU Przesyła Landxcape™ do bazy ładującej podczas operacji, przy czym tarcze obracają się i tnąc trawę po drodze do domu oraz aktywuje się ładowanie/ wybiera w dół Zamek Pojemność Wyświetlacz Wyświetla stan Twoich ustawień OK Potwierdza dowolne ustawienie/ Uruchamia tryb połączenia Wi-Fi STOP Zatrzymanie robota Landxcape™ podczas pracy IDLE

STRONA OCZEKIWANIA:
Landxcape™ nie ma aktualnie ustawionych godzin pracy.

Uruchomienie

1) Po zainstalowaniu przewodu ograniczającego można rozpocząć pracę z robotem Landxcape ^TM (Informacje o instalacji przewodu ograniczającego podano w podręczniku instrukcji obsługi).
2) Wcisnąć 🔒 momentu włączenia robota Landxcape ™. W przypadku pierwszego użycia, wpisz domyślny kod PIN 0000 naciskając 📄ktery razy kiedy miga cyfra 0. (Kod PIN może być zmieniony - patrz „4.3 Ustawienia”)

UWAGA: Landxcape™ wyłączy się, jeżeli nie otrzyma instrukcji w ciągu 30 sekund po jego włączeniu. Jeżeli wpiszesz nieprawidłowy PIN trzy razy, Landxcape™ uruchomi alarm "di-di" i wyłączy się.

3) W celu rozpoczęcia koszenia należy nacisnąć przycisk START 4) Naciśnij, następnie, ab QK esłać Landxcape TM do bazy ładowania, przy czym tarcze obracają się i tnąc trawę po drodze do domu Robot LandxcapeTM będzie teraz pracował w trybie ciągłym do momentu osiągnięcia niskiego stanu naładowania akumulatora, po czym powróci do stacji ładowania. Po naładowaniu, Robot LandxcapeTM automatycznie powróci do koszenia lub pozostanie w bazie ładującej według harmonogramu koszenia.

UWAGA: Kiedy włącza się Landxcape™, wszystkie lampki na wyświetlaczu też się włączą i potem wyłączą. Sprawdź czy któraś z nich nie jest uszkodzona. Zaleca się osłonić wyświetlacz dłonią, jeżeli światło do dworze jest za mocne.

4. Zrozumienie pracy Landxcape™

Gratulujemy zakupu nowego robota do koszenia trawy Landxcape™ i wejścia w świat beztroskiego, automatycznego koszenia trawy. W tej części przedstawimy informacje, które pomogą lepiej zrozumieć sposób myślenia robota Landxcape™.

4.1 Skąd Landxcape™ wie, co kosić?

Landxcape™ losowo wybiera kierunek ruchu. Robot zadba o to, by cały trawnik był równo skoszony bez zostawienia nieatrakcyjnych śladów (Patrz Rys. A).

4.2 Skąd Landxcape™ wie, gdzie jechać?

Robot do koszenia trawy Landxcape ^TM jest zdolny wykonywać czynności samodzielnie. Landxcape ^TM wie, kiedy musi udać się do swojej stacji ładowania, wyczuwa deszcz, może przestać pracować, jeśli napotka na problem oraz wie, kiedy się zatrzymać i obrócić, gdy napotka na swojej drodze przeszkodę. Jeśli zostanie podniesiony z ziemi, Landxcape ^TM automatycznie zatrzyma pracę tarczy tnącej w celu uniknięcia wypadku.

A. Odnajdywanie stacji ładowania

Gdy robot Landxcape™ będzie wymagał ładowania, przestanie kosić trawę i wróci do stacji ładowania poruszając się wzdłuż przewodu granicznego w kierunku przeciwnym do ruchu wskazówek zegara. Robot Landxcape™ jest zaprogramowany do tego, aby kosić trawę w pobliżu przewodu granicznego raz w tygodniu. Domyśnie tryb Landxcape przesunie się w pobliżu przewodu granicy w każdy poniedziałek po włączeniu zasilania.

Jeśli nie chcesz używać przycinania obrzeży, wyłącz tę funkcję za pomocą smartfonu.

B. Czujniki deszczu

Robot do koszenia trawy Landxcape™ posiada czujnik deszczu, który wyczuwa krople deszczu i w takiej sytuacji nakaże robotowi Landxcape™ zaprzestać koszenia i powrócić do stacji ładowania wzdłuż przewodu granicznego (Patrz Rys. B).

Robot Landxcape™ ponownie wznowi koszenie po upłynięciu opóźnionego startu. Domyślna wartość czasu opóźnionego startu wynosi 180 min. Ustawienie opóźnienia można zmienić za pomocą aplikacji Landxcape™ App. W momencie, gdy czujniki deszczu będą mokre, robot Landxcape™ powróci do swojej stacji ładowania. Kiedy czujniki deszczu są suche, Landxcape rozpocznie odliczanie wsteczne opóźnienia. Aby wyjść z trybu opóźnienia z powodu deszczu, należy wysuszyć czujnik i wykonać parę rozruchów przełączając główny przełącznik. Po wykonaniu rozruchu silnika, że urządzenie jest ponownie przygotowane do eksploatacji. Można też włączyć lub wyłączyć opóźnienie deszczowe za pomocą aplikacji mobilnej.

C. Wyczuwanie przewodu granicznego

Robot Landxcape™ zawsze przestrzega granicy wyznaczonej przez przewód graniczny oraz korzysta z czujników znajdujących się z przodu w celu wykrycia zbliżenia (Patrz Rys. C).

D. Ruszanie i zatrzymywanie podczas koszenia (Patrz Rys. D, E1, E2)

W celu uruchomienia koszenia, naciśnij przycisk ON / OFF i wprowadź kod PIN. Następnie przyciskłastępnie przycisk . Cłupc, aby robot Landxcape™ zaprzestał koszenia, wystarczy nacisnąć przycisk STOP na górze kosiarki.

Jeśli robot Landxcape™ wyczuje jakiś problem, na wyświetlaczu pojawi się komunikat błędu. Informacje o komunikatach błędów znajdują się instrukcji obsługi, rozdział – Komunikaty błędów. Landxcape™ włączy się jeżeli nie otrzyma żadnego sygnału od użytkownika w czasie 20 minut.

W celu wznowienia pracy urządzenia:

• Nacisnąć przycisk, nąspnie nacisnąć przycisk
• Robot Landxcape ^TM zacznie kosić trawę!

4.3 Ustawienie

Najpierw należy ustawić pożadaną wysokość trawy po cięciu (instrukcja); ustawienia programu można wprowadzić ręcznie lub za pomocą aplikacji mobilnej.

UWAGA: Podczas ręcznego ustawiania programu Landxcape™ otworzy stronę oczekiwania, jeżeli nie otrzyma danych wejściowych od użytkownika w ciągu 30 sekund.

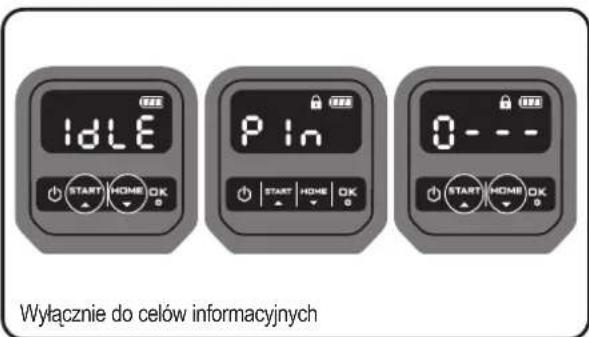

[1] Zmiana kodu PIN

Aby zmienić kod PIN, naciśnij przyciski START je zestrnie i przytrzymaj je przez 5 sekund. Ikona 📂, a “” przewija się. Następnie pierwsza cyfra zacznie migać, użyj START, a wprovadzić stary kod PIN, a następnie naciśnij OK by potwierdzić. Następna cyfra miga. Użyj tej samej metody, aby uzupełnić inne liczby. Następnie “” przewija się, pierwsza cyfra miga, następnie użyj START, a wrybrać żądany numer, a następnie naciśnij OK by potwierdzić. Wtedy zacznie migać kolejna cyfra. Tą samą metodą wpisz wszystkie pozostałe cyfry. Np. nowy kod PIN ustawiony jest jako 0326. Następnie “” zacznie migać i ponownie zamiga pierwsza cyfra. W ten sam sposób wprowadź nowy kod PIN, jaki właśnie ustawileś (w tym przykładzie jest to Wtedy “” zacznie migać na 326 ekranie. Kod PIN został zmieniony.

IDLE P In 0-- Start HOME OK START HOME OK START HOME OK Wyłącznie do celów informacyjnych

(2) Ustaw rok. datę i godzine.

Ustawienie roku, daty i godziny jest obowiązkowe. Jeżeli tego nie zrobisz, wpłynie to na grafik pracy w następnym ustawieniu. Należy ustawić kolejno rok, datę i godzine. W celu ustawienia roku, naciskaj START przez 3 sekundy, aż ikona

i cyfra zaczną migać na wyświetlaczu np. 26 Skołąstaj z lub , aby ustawić rok. Następnie naciśnij, oby potwierdzić zakończenie ustawiania roku.

Wyłącznie do celów informacyjnych

Tymczasem ikona 📞 onownie zamiga i wyświetlone zostaną cyfry oznaczające datę np. 0839, oznacza 29 września. Kiedy miga skorzystaj z START , ał. ybrać cyfre i naciśnij , aby Wierdzić. Wtedy zacznie migać 28 ten sam sposób wybierz cyfry i naciśnij , potwierdzić zakończenie ustawienia daty.

09:29 START HOME OK

Wyłącznie do celów informacyjnych

Tymczasem ikona będzie migać i wyświetlona zostanie godzina, np. 14:08 . Kiedy miga 14 skorzystaj z START lub HOME, aby wybrać cyfrę i naciśnij OK, aby potwierdzić. Kiedy miga 14 samą metodą wybierz numer i naciśnij, potwierdzić. Teraz ustawianie godziny jest już zakończone i Landxcape™ otworzy stronę oczekiwania.

14:08 START HOME OK

Wyłącznie do celów informacyjnych

IDLE START HOME OK

(3) Domyślny harmonogram pracy

Domyślne godziny pracy Landxcape™ można znaleźć w poniższej tabeli:

Harmonogram

Powierzchnia (m2)	Niedziela	Poniedziałek	Wtorek	Środa	Czwartek	Piątek	Sobota
50	/	/	praca	/	/	praca	/
100	/	/	praca	/	/	praca	/
150	/	praca	/	praca	/	praca	/
200	/	praca	praca	praca	praca	praca	/
300	/	praca	praca	praca	praca	praca	/
400	/	praca	praca	praca	praca	praca	/
500	/	praca	praca	praca	praca	praca	/
600	/	praca	praca	praca	praca	praca	/
700	/	praca	praca	praca	praca	praca	/
800	/	praca	praca	praca	praca	praca	/

900	/	praca	praca	praca	praca	praca	/
1000	/	praca	praca	praca	praca	praca	/

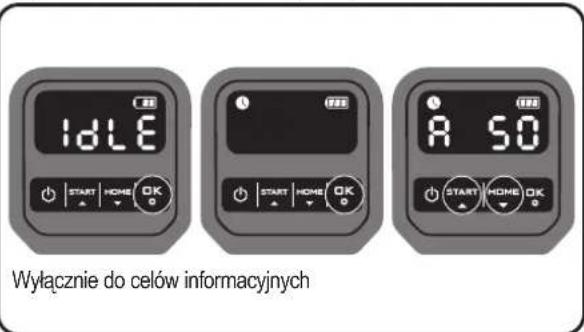

(4) Ustaw obszar pracy.

Naciskaj OK przez 3 sekundy. Kiedy miga ikona 📞, naciśnij OK . Na wyświetlaczu zamiga cyfra np. R który oznacza powierzchnię trawnika. Czas pracy będzie automatycznie ustawiony zgodnie z wielkością Twojego ogrodu. Użyj START lub HOME , a by ustawić powierzchnię trawnika i naciśnij OK , aby potwierdzić. Landxcape™ otworzy stronę oczekiwania.

IdLE 8 50 Start HOME OK START HOME OK Start HOME OK Wyłącznie do celów informacyjnych

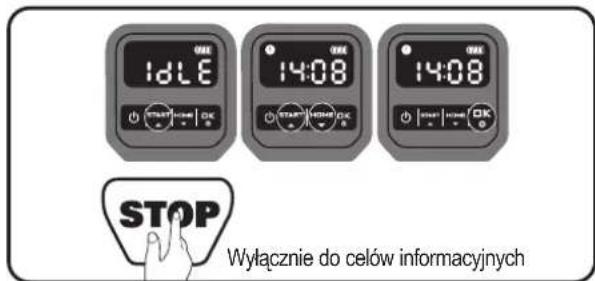

(5) Zmień domyślny czas startu.

Ustawioną fabrycznie godzinę rozpoczęcia koszenia 9:00 można zmienić na dowolną inna. W pierwszej kolejności należy jednocześnie nacisnąć przyciski i STOP do chwili, gdy cyfry oznaczające godzinę zaczną migać. Następnie, celem ustawienia godziny naciśnij przycisk lub HOME, oraz potwierdź naciskając przycisk czną teraz migać cyfry oznaczające minuty. Celem ustawienia minut naciśnij przycisk, ożgotwierdź naciskając przycisk tawienie czasu rozpoczęcia dobiegnie w ten sposób końca.

Przykładowo, po ustawieniu czasu na 14:08 Twoja kosiarka Landxcape™ rozpocznie pracę o godzinie 14:08.

14:08 14:08 STOP Wyłącznie do celów informacyjnych

4.4 Jak skutecznie robot Landxcape™ skosi trawe?

Czas potrzebny do koszenia trawnika jest różny w zależności od czynników podanych poniżej. Dostosowywać czas stopniowo, tak aby Landxcape™ mógł kosić codziennie, do momentu znalezienia najlepszego ustawienia. Robot do koszenia trawy Landxcape™ może kosić obszary różnych wielkości, aczkolwiek zależy to od różnych czynników, takich jak:

• Gatunek trawy na trawniku i szybkość wzrostu
- Ostrość ostrzy tnących
- Wilgotność
• Temperatura otoczenia
• Liczba przeszkód na trawniku

W odróżnieniu od większości innych kosiarek, robot Landxcape™ wykorzystuje układ ładowania z boku, dzięki któremu jest w stanie skosić większy zakres otaczającego trawnika. Dodatkowo, otwory na spodzie podstawy ładowania

umożliwiają trawie rosnąć, co korzystnie wpływa na estetykę trawnika. Landxcape™ umożliwia regulację wysokości cięcia (patrz Dane techniczne i Deklaracja zgodności, gdzie opisano konkretne zakresy wysokości cięcia). Przed uruchomieniem Landxcape™ po raz pierwszy, należy przyciąć trawę do wysokości nie większej niż 9cm przy pomocy kosiarki ręcznej. Następnie ustawić wysokość cięcia Landxcape™ na maksymalną wysokość w celu wykonania pierwszego koszenia. (Patrz Rys. F)

Robot Landxcape™ tnie najlepiej, gdy jest sucho. Dopóki trawnik jest wytrzymały, Landxcape™ może pracować w deszczowe dni. Regularnie sprawdzaj i czyść kosiarkę.

Robot Landxcape™ boi się burz z piorunami. W przypadku takiej burzy należy chronić robota Landxcape™ poprzez odłączenie zasilania stacji ładowania, odłączenie przewodu granicznego a także upewnienie się, że Landxcape™ nie będzie mógł rozpocząć ładowania.

Robot Landxcape™ uwielbia kosić trawę i aby robić to jak najlepiej, potrzebuje ostrzy tnących w dobrym stanie. Robot Landxcape™ może wykonać większość zadań samodzielnie, lecz od czasu do czasu niezbędna będzie pomoc użytkownika w celu uniknięcia jego uszkodzenia.

• Nigdy nie należy dopuścić do pracy robota Landxcape ^TM na żwirze.
• Usunąć przeszkody lub uniemożliwić dostęp do przeszkód, na które robot Landxcape™ mógłby przypadkowo wjechać i uszkodzić obrotową tarczę z ostrzami.
• Usunąć jakikolwiek gruz i ciała obce ze swojego trawnika.

5. Aplikacja

Landxcape™ może połączyć się ze smartfonem. Używając aplikacji Landxcape™ na smartfonie możesz zmienić ustawienia ogólne Landxcape™, sprawdzić stan urządzenia i odczytać komunikaty błędów.

Wykonaj kontrolę przed podłączeniem aplikacji z urządzeniem Landxcape™

Krok 1: Skontrolować telefon

1. Skontrolować, czy sieć Wi-Fi, do której podłączony jest telefon jest zgodna ze standardem 2.4GHz, a nie z 5GHz.

Przykład:

TP-LINK_34A0 TP-LINK_5G_34A0

1. Skontrolować, czy w telefonie zainstalowano ostatnią wersję oprogramowania do obsługi urządzenia.

Krok 2: Skontrolować urządzenie Landxcape™

1. Skontrolować, czy urządzenie Landxcape™ i telefon znajdują się w zasięgu jednakowego routera.
2. Skontrolować, czy oprogramowanie sprzętowe (firmware) urządzenia Landxcape ^TM ma aktualna wersję.
3. Skontrolować, czy podczas łączenia odległość pomiędzy urządzeniem Landxcape™ i telefonem jest możliwie najmniejsza (mniej niż 3 metry).
4. Skontrolować, czy podczas łączenia odległość pomiędzy urządzeniem Landxcape™ i routerem jest możliwe najmniejsza (mniej niż 3 metry).

1. Skontrolować, czy router jest zgodny ze standardem 2.4GHz lub 2.4GHz przemiennie z 5GHz, prosimy o uruchomienie pracy w standardzie pasma nadawania 2.4GHz.

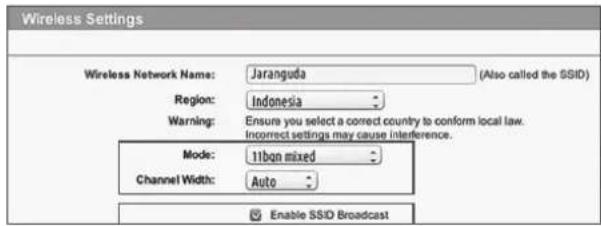

2. Skontrolować router, czy standard nadawania bezprzewodowego 802.11 jest zgodny z typem WiFi b/g/n lub przemiennie. (Patrz Rys. 1)
3. Skontrolować, czy kanal/szerokość pasma nadawania bezprzewodowego routera jest Auto lub 20M bądź 20M przemiennie 40M. (Patrz Rys. 1)
4. Skontrolować, czy w routerze włączono funkcję SSID Broadcast –

nadawanie nazwy sieci, podczas podłączania urządzenia z telefonem. Po pomyślnym podłączeniu urządzenia z telefonem można funkcję wyłączyć. (Patrz Rys. 1)

1. Skontrolować, czy włączono funkcję DHCP. (Patrz Rys. 2)

1. Jeżeli używany jest router typu "Fritz!box", prosimy skontrolować, czy jest aktywna funkcja "Allow communication between devices in same network" - Zezwalaj na komunikację między urządzeniami w tej samej sieci.

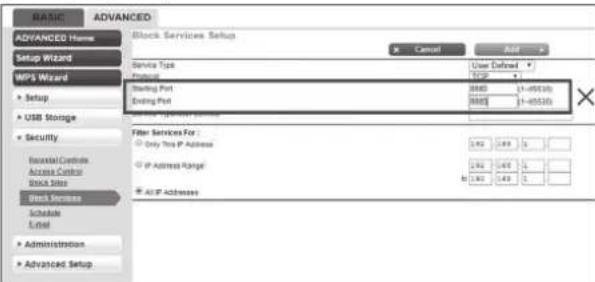

2. Skontrolować czy Port 8883 TCP jest udostępniony. Jeżeli jest zablokowany (Patrz Rys. 3), należy zmienić ustawienia.

Aby podłączyć smartfon do urządzenia Landxcape™:

Krok 1: Aby pobrać aplikację Landxcape™, zeskanuj kod QR poniżej lub pobierz ją ze sklepu Play (Google-Android), AppleStore (Apple-iOS) lub witryny www.landxcape-robotics.com.

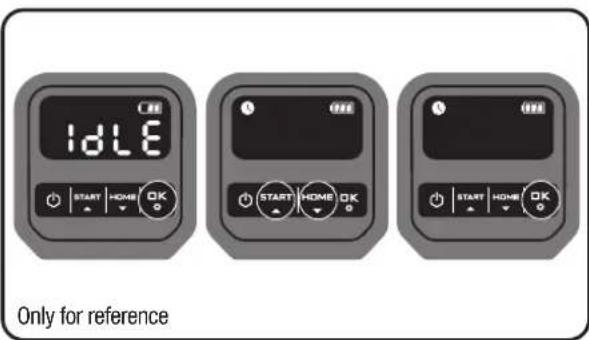

Krok 2: Naciskaj 3 sekundy. Błyskać będzie ikona. Zomocą przycisków wyż z ikone, a następnie potwierdź naciskając

IdLE START HOME OK START HOME OK START HOME OK Only for reference

Krok 3: Otwórz aplikację Landxcape™, a następnie wykonaj instrukcje połączenia z Wi-Fi.

*Numer seryjny znajduje się z tyłu urządzenia Landxcape™, jak pokazano (patrz rys. G).

UWAGA:

1. Jeśli dane Wi-Fi ulegną zmianie, należy zresetować Landxcape ^TM żgodnie z instrukcją w Kroku 3.
2. Jeśli urządzenie Landxcape ^TM znajduje się w strefie niskiego sygnału Wi-Fi lub jego braku, instrukcje wysyłane z aplikacji mobilnej mogą nie być wykonywane natychmiast. Landxcape ^TM otrzyma te instrukcje, gdy wróci w obszar z mocnym sygnałem Wi-Fi.
3. Aby silny sygnał Wi-Fi zapewnił stabilne połączenie, zaleca się zainstalowanie przekaźników Wi-Fi w obszarach o słabym sygnałe Wi-Fi lub tam, gdzie jest brak sygnału.

6. Podstawowe informacje dotyczące przewodu granicznego

6.1 Mocowanie przewodu granicznego

Należy zastosować miernik odległości przewodu granicznego w celu ustawienia prawidłowej odległości od brzegu trawnika (ponad 26 cm). Jest to zalecany dystans. Należy użyć załączonego miernika odległości w celu zapewnienia prawidłowej instalacji.

Jeśli sąsiad również korzysta z robota Landxcape™, należy zachować co najmniej 1 metry odstępu między przewodami granicznymi.

Przewód graniczny musi dokładnie wyznaczać obszar do koszenia.

Dodatkowe zagięcia lub zwoje przewodu granicznego niebędące częścią obszaru do koszenia spowodują wprowadzenie robota Landxcape™ w błąd (patrz Rys. H). Jeśli do wyznaczenia obszaru do koszenia nie zostanie użyty cały przewód graniczny, nadmiar należy odciąć i przechować w innymi miejscu. Jednakże ważne jest, aby zachować niezbędną długość w miejscu podłączania do stacji ładowania tak, aby przewód mógł być podłączony i równocześnie zakopany.

6.2 Zakopywanie przewodu granicznego

Planując zakopanie przewodu granicznego należy pamiętać, zaleca się, aby najpierw zamocować przewód graniczny na trawniku tak, aby w razie konieczności można było z łatwością dokonać zmian. Po całkowitej instalacji przewodu ograniczającego zaleca się, aby robot Landxcape™ kierował się według przewodu, w tym celu należy nacisnąć 📄️ 🚫️ 🚪 ki temu robot Landxcape™ przystosuje się do nowego otoczenia.

Podczas obserwacji poszukiwania stacji ładującej przez robota Landxcape™ można zmienić przebieg przewodu granicznego tak, aby robot mógł bezproblemowo za nim podążać podczas powrotu do stacji ładującej. Będzie skutecznie współpracował ze stacją ładowania zanim przewód graniczny zostanie zakopany.

6.3 Połączenie przewodu ograniczającego

W celu wydłużenia i połączenia przewodu ograniczającego należy użyć złącza(jedynie dla konkretnego modelu; należy sprawdzić Specyfikacje techniczne i Deklarację zgodności). Złącze jest wodoszczelne oraz zapewnia wytworzenie niezawodnego połączenia elektrycznego.

Oba końca przewodu włóż do dowolnych dwóch, z trzech otworów w złączu. Skontrolować, czy przewód jest w maksymalnym stopniu u wsunięty do złącza, czyli czy oba końca są widoczne w przeżroczystej części w drugiej stronie złącza. (Patrz Rys. I) Za pomocą szczypców całkowicie wcisnąć przycisk znajdujący się na górnej części złącza. (Patrz Rys. J1, J2)

OSTRZEZENIE! Do wykonania połączenia nie zaleca się, prostego splatania przewód i odizolowania taśmą izolacyjną lub zastosowania listwy zaciskowej. Wilgotność może spowodować utlenienie przewodu, w następstwie czego, po pewnym czasie może nastąpić przerwanie obwodu elektrycznego.

7. Aktualizacja oprogramowania

Oprogramowanie robota Landxcape™ może zostać zaktualizowane, gdy dostępne staną się nowe wersje. Najnowsze oprogramowanie można pobrać z serwisu www.landxcape-robotics.com.

Metoda 1: Aktualizacja poprzez złącze USB. Patrz poniższe instrukcje pobierania i instalacji:

(1) Znaleźć najnowsȩ wersȩ oprogramowania pod adresem: www.landxcape-robotics.com. Zapisz plik na pusty nośnik USB (pendrive) w formacie FAT32. Usuń wszystkie inne pliki w nośniku i sprawź format. Jeśli nośnik nie jest sformatowy w FAT32, prosimy o jego przyformatowanie.
UWAGA: aktualizacja oprogramowania jest pobierana w formie spakowanego pliku. Będziesz musiał go rozpakować lub otworzyć, zanim będzie możliwe przejście dalej.

(2) Umieść Landxcape ^™ a na bezpiecznej, równej powierzchni. Naciśnij , aby wyłączyć Landxcape.

(3) Wprowadż dysk USB (pendrive) do portu. (Patrz Rys. K1)

(4) Włączyć Landxcape™. Aktualizacja rozpocznie się automatycznie. Odczekaj aż wyświetlacz pokaże „U (pabz rys. K2), a następnie wyjmij napęd USB (pendrive) i dokładnie domknij pokrywę ochronną. Kiedy wyświetlacz pokaże “G aktualizacja jest zakończona i Landxcape™ włączy stronę PIN.

Metoda 2: Aktualizacja za pomocą smartfonu. (jedynie dla konkretnego modelu; należy sprawdzić Specyfikacje techniczne i Deklarację zgodności) Jeśli urządzenie Landxcape ^TM jest podłączone do smartfonu za pomocą aplikacji Landxcape ^TM , możesz sprawdzić wersję oprogramowania.

Instrukcja w pudełku jest oparta na domyślnym oprogramowaniu będącym w masowej produkcji. Niektore nowe cechy/funkcje typowe dla nowej wersji mogą nie być zawarte w tej instrukcji. W przypadku odkrycia, że niektórych ustawień nie ma w tej instrukcji, proszę odwiedzić stronę www.landxcape-robotics.com w celu pobrania najnowszej instrukcji.

8. Konserwacja

Robot Landxcape™ musi być okresowo sprawdzany. Robot Landxcape™ pracuje ciężko i po pewnym czasie wymaga dokładnego czyszczenia, jak również wymiany części, które mogą ulec zużyciu. Zabrania się eksploatacji Landxcape™ jeżeli wyłącznik On/off jest uszkodzony.

Przed przystąpieniem do konserwacji lub prac serwisowych należy wyłączyć urządzenie.

W tej części chcemy pokazać, w jaki sposób zadbać o swojego robota Landxcape ^TM .

8.1 Zachowanie ostrości

OSTRZEŻENIE: Przed przystąpieniem do regulacji lub wymiany ostrzy należy wyłączyć robota Landxcape™ oraz włożyć rękawice ochronne.

OSTRZEŻENIE: OSTRZEŻENIE! Przy wymianie ostrzy na nowe, należy wymienić WSZYSTKIE ostrza. Do mocowania ostrzy zawsze nowych śrub. Ważne do zapewnienia ostrości i wyważenia tarczy leśli nie zostaną użyte nowe śruby, może to doprowadzić do ych obrażeń.

Robot Landxcape™ nie kosi trawy tak, jak inne kosiarki. Jego ostrza tnące są bardzo ostre na wszystkich 2 krawędziach i obracają się w obu kierunkach w celu uzyskania maksymalnej wydajności tnącej (Patrz Rys. L). Każde ostrze robota Landxcape™ posiada 2 krawędzie tnące. Tarcza tnąca będzie wykonywać rotację w przód lub w tył w przypadkowej kolejności, aby były użyte obie strony ostrza. W ten sposób przyczynia się do zminimalizowania częstości wymiany ostrzy. W przypadku codziennego koszenia każde ostrze tnące wytrzyma do 2 miesięcy. Należy zawsze sprawdzać ostrza pod kątem złamań lub uszkodzeń oraz wymienić je w razie potrzeby. W momencie stępienia i zużycia ostrzy tnących powinny one zostać wymienione na ostrza zapasowe dostarczone wraz z robotem Landxcape™. Zapasowe ostrza można nabyć również u najbliższego sprzedawcy sprzętu Landxcape™.

A. Wymiana ostrzy

Po pewnym czasie, zazwyczaj co sezon, należy wymienić ostrza roboła Landxcape™. Tak więc wymieniając ostrza należy upewnić się, by były one wymienione wszystkie w tym samym czasie. Można wymienić je przy użyciu jednego z zapasowych zestawów ostrzy oraz dodatkowych śrub do ich mocowania, dostarczonych wraz z robotem Landxcape™. Przed przystąpieniem do wymiany ostrzy w robocie Landxcape™ należy wyłączyć zasilanie iłożyć rękawice ochronne. Następnie należy wykonać następujące kroki:

1. Delikatnie odwrócić robota Landxcape ^TM do góry dnem.
2. Zdjąć pokrywę akumulatora i wyjąć akumulator.
3. Odkręcić śruby z ostrzy przy użyciu śrubokrętu. (Patrz Rys. M)
4. Dokładnie dokręcić śruby na nowych ostrzach.
5. Ponownie włożyć akumulator i pokrywę.

WAŻNE: Po przykręceniu ostrza do tarczy ostrzy upewnić się, że ostrze obraca się swohodnie.

8.2 Zachowanie czystości

OSTRZEŻENIE: Przed przystąpieniem do czyszczenia należy wyłączyć robot Landxcape™. Przed wyczyszczeniem tarczy włożyć rękawice ochronne i nie używać wody bieżącej.

A. Czyszczenie korpusu

Robot Landxcape™ będzie miał dużo lepszą i większą żywotność, jeśli będzie czyszczony regularnie. Ponieważ robot Landxcape™ jest urządzeniem elektrycznym, należy zachować uwagę podczas jego czyszczenia i NIE używać węża, myjki ciśnieniowej lub nie wylewać bieżącej wody na robota Landxcape™ w inny sposób. Najlepiej użyć butelki spryskiwacza wypełnionej wodą. Korpus urządzenia należy czyścić przy użyciu miękkiej szczotki lub czystej szmatki oraz należy unikać używania rozpuszczalników lub środków do nadawania połysku (Patrz Rys. N). Należy też pamiętać o usunięciu wszystkich nagromadzonych resztek trawy i zanieczyszczeń.

B. Czyszczenie spodniej części

Należy pamiętać o wyłączeniu robota Landxcape™ oraz o włożeniu rękawic ochronnych przed dotknięciem tarczy tnącej.

Najpierw należy odwrócić robota Landscape™ dnem do góry w celu uzyskania dostępu do spodniej części. Dzięki temu można zobaczyć tarczę tnacą, podwozie oraz przednie koło i koło napędowe. Wyczyścić wszystko dokładnie przy użyciu miękkiej szczotki lub wilgotnej szmatki.

OSTRZEŻENIE: ZABRANIA SIĘ stosowania strumienia wody do czyszczenia dolnej strony roboła Landxcape™. Może nastąpić enie części roboła. (Patrz Rys. O1, O2)

Obrócić tarczę tnacą w celu upewnienia się, że porusza się ona swobodnie. Upewnić się, że ostrza obracają się swobodnie wokół śrub mocujących. Usunąć wszelkie przeszkody.

WAŻNE: Usunąć wszelkie zgromadzone zabrudzenia, aby uniknąć pęknięcia tarczy ostrzy. Nawet najmniejsze pęknięcie może zmniejszyć wydajność koszenia robota Landxcape™.

C. Czyszczenie styków i taśm ładowania

Wyczyścić wtyk znajdujący się na stacji ładowania oraz taśmę ładowania umieszczoną na robocie Landxcape™ przy użyciu szmatki. Regularnie usuwać wszelkie nagromadzone ścinki trawy i zanieczyszczenia wokół wtyków oraz taśm ładowania w celu zapewnienia każdorazowego skutecznego ładowania robota Landxcape™.

8.3 żywotność akumulatora

Sercem robota do koszenia trawy Landxcape™ jest akumulator litowo-jonowy 20 V. W celu prawidłowego przechowywania baterii, pamiętaj, aby była ona w pełni naładowana i przechowuj ją w chłodnym i suchym miejscu.

UWAGA: Zalecana temperatura robocza urządzenia Landxcape™ jest w zakresie 0 - 55°C.

Żywotność robota do koszenia trawy Landxcape™ zależy od różnych czynników, takich jak:

- Długość sezonu koszenia w danym regionie.

- Liczba godzin jaką robot Landxcape ^TM kosi w ciągu dnia

- Konserwacja akumulatora podczas magazynowania.

Landxcape™ może być ładowany ręcznie bez przewodu granicznego.

1. Podłączyć stację ładowania do odpowiedniego źródła zasilania. Kontrolka ładowania stacji będzie świecić w zielonym kolorze.

2. Ręcznie zadokować robota Landxcape ^™ w stacji ładowania w momencie, gdy robot Landxcape ^™ jest wyłączony. (Patrz Rys. P)

3. Zielone światło migoczące na stacji ładowania, robot Landxcape ^™ rozpocznie ładowanie.

8.4 Przechowywanie w okresie zimowym

Żywotność robota Landxcape™ będzie dłuższa oraz będzie on w lepszym stanie, jeśli będzie przechowywany w okresie zimowym. Mimo, iż ciężko się w tym pogodzić, zalecamy przechowywanie robota Landxcape™ w szopie lub garażu podczas zimy.

Przed przygotowaniem robota Landxcape ^TM do zimowej hibernacji zalecamy:

• Dokładnie wyczyścić robota Landxcape
• Naładuj baterię do pełna i wyjmij ją z Landxcape.
• Wyłączyć zasilanie

Aby wydłużzyć jej żywotność, zawsze doładuj baterię do pełna i wtedy wyjmuj ją z Landxcape™ przed odstawieniem urządzenia na zimę.

OSTRZEŻENIE: Dolną stronę robota Landxcape™ chronić przed kontaktem z woda. ZABRANIA Sie składowania robota

Landxcape™, odwróconego dolną osłoną w góre na zewnątrz ponieważ występuje ryzyko przedostania się wody do wewnątrz urządzenia.

Przewód graniczny można zostawić w ziemi, lecz jego końcówki muszą być chronione, np. umieszczone w puszcze ze smarem. Jeśli stacja ładowania pozostanie na czas zimy, należy zostawić podłączony przewód graniczny.

UWAGA: Po przywróceniu roboła Landxcape™ do pracy po okresie zimowym należy upewnić się, że taśmy ładowania i wtyki są czyste. W celu

8.5 Wymiana akumulatora

OSTRZEŻENIE: Przed przystąpieniem do podłączeniem akcesoriów, wykonywaniem ustawień lub napraw należy wyłączyć urządzenie. Przed przystąpieniem do regulacji lub wymiany ostrzy należy wyłączyć robota Landxcape™ oraz należy włożyć rękawice ochronne.

W przypadku konieczności wymiany akumulatora należy wykonać następujące kroki:

1. Delikatnie obrócić robota Landxcape ^TM do góry dnem.
2. Odkręcić śruby pokrywy pojemnika akumulatorka. Zdjąć pokrywę pojemnika. (Patrz Rys. Q1)

3. Wyjąć zużyty akumulatorek. Nacisnąć zatrzask i uwolnić konektor. (Patrz Rys. Q2)
   UWAGA: Nie ciągnąć za przewody. Przytrzymać za złącza i odłączyć konektor.

4. Podłączyć oryginalny nowy akumulatorek do konektora w jego prawidłowej pozycji. (Patrz Rys. Q3, Q4)

5. Włożyć akumulatorek zgodnie z ilustracją (Patrz Rys. Q5) Ponownie umieścić pokrywę pojemnika na akumulatorek i delikatnie dokręcić śruby.

9. Komunikaty funkcjonalne

Wyświetlacz Wiadomość Działanie
- F : -	Aktywowane opóźnienie z powodu deszczu. Brak wymaganego działania.

10. Komunikaty błędów

Oznaka Przyczyna Działanie
-81-	LandxcapeTM znajduje się poza przestrzenią roboczą.	1. Jeśli LandxcapeTM znajduje się poza swoim terytorium: wyłączyć zasilanie i przenieść roboła LandxcapeTM na jego terytorium. Włączyć zasilanie. Nacisąć START astępnie . OK2. Jeśli LandxcapeTM znajduje się na swoim terytorium, należy upewnić się, że dioda LED na stacji ładowania ma kolor zielony. W przeciwnym razie należy sprawdzić, czy stacja ładowania jest prawidłowo podłączona do ładowarki, a ładowarka prawidłowo podłączona do źródła zasilania. Jeśli tak, oznacza to złę podłączenie styków przewodu granicznego oraz konieczność ich zamiany.3. Czerwona dioda stacji ładowania włączy się, potwierdź czy przewód granicy jest dobrze podłączony do zacisków w podstawie do ładowania. Jeżeli problem nadal trwa, sprawdź czy przewód granicy nie został przerwany.
-82-	Silnik koła zablokowany	1. Wyłączyć zasilanie: przenieść roboła LandxcapeTM do obszaru wolnego od przeszkód.2. Włączyć zasilanie. Nacisąć START astępnie . OK3. Jeśli komunikat błędu nie zniknie, wyłączyć zasilanie; obrócić roboła LandxcapeTM do góry dnem i sprawdzić, czy jest coś, co blokuje obracanie się kół.4. Usunąć wszelkie przeszkody, obrócić z powrotem roboła LandxcapeTM i włączyć zasilanie. Nacisąć następnie .
-83-	Tarcza tnąca zablokowana	1. Wyłączyć zasilanie.2. Obrócić roboła LandxcapeTM do góry dnem i sprawdzić, czy jest coś, co blokuje obracanie się tarczy tnącej.3. Usunąć jakiekolwiek przeszkody.4. Obrócić roboła LandxcapeTM do właściwej pozycji i przenieść go do obszaru z krótką trawą lub dostosować wysokość koszenia.5. Włączyć zasilanie. Nacisąć START astępnie . OK
-84-	LandxcapeTM jest unieruchomiony.	1. Wyłączyć zasilanie.2. Przenieść roboła LandxcapeTM do obszaru wolnego od przeszkód.3. Włączyć zasilanie. Nacisąć START stępnie .4. Jeśli komunikat błędu nie zniknie, wyłączyć zasilanie; obrócić roboła LandxcapeTM do góry dnem. Skontroluj, czy coś nie przeszkadza w kręceniu się kół.5. Usunąć wszelkie przeszkody, obrócić z powrotem roboła LandxcapeTM i włączyć zasilanie. Nacisąć START stępnie . OK
-85-	LandxcapeTM jest podniesiony.	1. Wyłączyć zasilanie.2. Przenieść robota LandxcapeTM do obszaru wolnego od przeszkód, włączyć zasilanie.NacisąćSTEPnie .OK3. Jeżeli wyświetla się komunikat błędu: wyłącz Landxcape, obróć go do góry norami i sprawdź czy nie ma jakiejś blokady przednich kolek.4. Usunąć jakąkolwiek możliwą blokadę, obrócić z powrotem robota LandxcapeTM i włączyć zasilanie.NacisąćSTEPnie .OK
-86-	LandxcapeTM jest obrócony do góry podstawą	Obrócić z powrotem robota LandxcapeTM. NacisąćSTEPnie .OK
-87-	Błąd baterii	1. Sprawdź temperaturę baterii. Jeżeli temperatura jest za wysoka, odczekaj aż spadnie.Naciśnijotem .OK2. Wymień nową baterię. Restartuj Landxcape. Naciśnij i potem .3. Jeżeli błąd pojawia się od czasu do czasu, spróbuj zmienić godziny pracy urządzenia.
-88-	Jeżeli powrót do bazy ładowania zajmuje LandxcapeTM za dużo czasu.	Ręcznie zadokuj LandxcapeTM na bazie w celu naładowania baterii. Po kompletnym naładowaniu urządzenia, naciśnijotem .OK
-89-	Może to być spowodowane utratą zasilania przez router lub zmianą routera Wi-Fi lub operatora sieci.	Proszę ponownie podłączyć LandxcapeTM a do sieci Wi-Fi, z którą został pierwotnie sparowany.Jeśli nie jest to możliwe, skontaktuj się z Działem Obsług i Klienta.
-8E-	Nieznany błąd.	Restartuj Landxcape. Naciśnij. Potem .Ji wiadomość błędu nadal się wyświetla, skontaktuj się z agentem sprzedaży w celu uzyskania pomocy.

UWAGI

- Przed włączeniem zasilania należy zawsze upewnić się, że robot Landxcape™ znajduje się wewnątrz obszaru roboczego. W odwrotnym przypadku na wyświetlaczu pojawi się komunikat “-”ęt komunikat zostanie wyświetlony również wówczas, gdy robot Landxcape™ będzie znajdował się nad przewodem granicznym w momencie włączenia.

- Jeśli z jakiegokolwiek powodu, np. przyjęcia, zabawy dzieci, użytkownik chce zaparkować swojego robota Landxcape™ w stacji ładowania: nacisąć następnie robot Landxcape™ powróci do stacji ładowania i pozostanie w tamtym miejscu. PNaciśnij aby wyłączyć Landxcape™.

- Jeśli jakiś błąd będzie się powtarzał w tym samym obszarze trawnika, problem może dotyczyć przewodu granicznego. W takim przypadku należy powrócić do wcześniejjszych instrukcji instalacji i zgodnie z nimi sprawdzić stan instalacji.

- Jeśli trawnik jest podzielony na osobne obszary, połączone korytarzem poniżej 1 m i na jednym z nich nie ma stacji ładującej: gdy robot Landxcape™ rozładuje się, należy ręcznie przenieść go do stacji ładującej, rozpocznie się ładowanie.

- Jeśli Landxcape™ momentami działa nietypowo, spróbować uruchomić go ponownie. Jeżeli problem nie został rozwiązany, należy wyjąć i ponownie zainstalować akumulatorek. Jeśli problemu nie uda się rozwiązać, skontaktować się z przedstawicielem serwisu Landxcape™ w celu uzyskania pomocy.

- Nie myć maszyny myjką ciśnieniową. Może to spowodować uszkodzenie akumulatora i maszyny.

11. Rozwiązywanie problemów

Jeśli robot Landxcape™ nie pracuje w prawidłowy sposób, należy postępować zgodnie z poniższą instrukcją rozwiązywania problemów. Jeśli usterka będzie się utrzymywać, należy skontaktować się ze sprzedawcą.

Oznaka Przyczyna Działanie
Dioda LED na stacji ładowania nie włącza się.	Brak zasilania.	Upewnić się, że przewód zasilania jest prawidłowo podłączony do ładowarki, a ładowarka jest podłączona do odpowiedniego źródła zasilania.
Czerwona dioda stacji ładowania włączy się.	Przewód graniczny nie jest podłączony.	Upewnić się, że przewód graniczny został prawidłowo podłączony do stacji ładowania. Upewnić się, że przewód graniczny nie jest przerwany, zwłaszcza na końcach drutu.
Robot LandxcapeTM włącza się, lecz tarcza tnąca nie obraca się.	Robot LandxcapeTM szuka stacji ładowania (chyba, że naciśniesz przyciski 📄łotem OK, aby skierować urządzenie do bazy ładowania).	To normalne. Robot LandxcapeTM musi zostać naładowany, tarcza tnąca nie obraca się podczas, gdy robot automatycznie szuka stacji ładowania.
Robot LandxcapeTM wibruje.	Ostrza mogą zostać uszkodzone. Sprawdzić stan tarczy tnącej.	Sprawdzić ostrza i wymienić je, jeśli są uszkodzone. Oczyścić ostrza i tarcze z błota lub ciał obcych.
Trawa jest koszona nierówno.	Robot LandxcapeTM nie pracuje wystarczając敦ugo w ciągu dnia.	Wydłużyć czas koszenia.
	Obszar koszenia jest zbyt duży.	Spróbować zmniejszyć wielkość obszaru koszenia lub wydłużytic czas koszenia.
	Ostrza są tepe.	Wymienić ostrza i śruby w celu wyważenia tarczy tnącej.
	Wysokość koszenia jest ustawiona na zbyt niskąwartość w stosunku do wysokości trawy.	Zwiększyć wysokość koszenia, a następnie stopniowo zmniejszać.
	Trawa lub inny przedmiot został owinięty wokółtarczy tnącej.	Sprawdzić tarczę tnąca i usunąć trawę lub innyprzedmiot.
	Na tarczy tnącej lub w obudowie silnikazgromadziła się trawa.	Upewnić się, że tarcza tnąca obraca się swobodnie. Wrazie potrzeby można zdjąć tarczę tnąca, a następnieusunąć zanieczyszczenia.
Robot LandxcapeTM znajduje sięwewnątrz przestrzeni roboczej aprzewód ograniczający jest podłączony.Pomimo tego na wyświetlaczu pojawilsię komunikat “-”E † -	Zacisk styków przewodu granicznego jestnieprawidłowy.	Zamienić styki przewodu granicznego.
	Przewód graniczny jest zerwany.	Napraw uszkodzony przewód graniczny odpowiednimi złączami.
Czas ładowania znacznie przekraczznamionowy czas ładowania.	Słabe połączenie spowodowanezanieczyszczeniami na taśmie ładowania.	Wyczyścić styki znajdujące się na stacji ładowaniai taśmie ładowania roboła LandxcapeTM przy użyciuszmatki.
	Program ochrony ładowania został aktywowanyze względu na wysoką temperaturę.	Umieścić stację ładowania w cieniu lub poczekać naobniżenie temperatury.
Kosiarka nie ładuje.	Brak zasilania.	Upewnić się, że przewód zasilania jest prawidłowopodłączony do ładowarki, a ładowarka jest podłączonado odpowiedniego źródła zasilania.
	Nie pracuje normalnie podczas ręcznegoladowania.	Patrz ręczne ładowanie w sekcji 8.3.
LandxcapeTM zaczyna pracować krócejmiędzy ładowaniami.	Jakiś przedmiot jest zablokowany w tarczytnącej.	Zdjąć tarczę tnąca i wyczyścić ją.Trawa jest zbyt wysoka i zbyt gęsta.
	Robot LandxcapeTM tręsesie się mocno.	Sprawdzić tarczę tnąca i usunąć trawę lub innyprzedmiot.
	Akumulator może być wyczerpany lub stary. Wymienić akumulator na nowy.
Robot LandxcapeTM nie pracuje owhłaściwych porach.	Zegar nie jest ustawiony na właściwą godzinę. Ustaw prawidłowo zegar - patrz sekcja 4.3.
	Zaprogramowane czasy cięcia dla robotaLandxcapeTM są nieprawidłowe.	Zmienić ustawienia godziny rozpoczęcia i zakończeniakoszenia roboła.
	LandxcapeTM jest ręcznie zadokowany w bazieładującej.	Naciśnijlastępnie .
	Bateria nie ładuje się kiedy temperaturawzrośnie powyżej 55°C w przypadku upałów.	Poczekaj aż bateria schłodzi się.
Robot LandxcapeTM nie może prawidłowozadokować się w stacji ładowania.	Wpływ otoczenia. Zrestartować robota LandxcapeTM
	Słabe połączenie spowodowanezanieczyszczeniami na taśmie ładowania.	Wyczyścić styki znajdujące się na stacji ładowaniai taśmie ładowania roboła LandxcapeTM przy użyciuszmatki.
Zielone światło na stacji ładowaniawłącza się przed zakończeniemładowania.	Stacja ładowania jest przegrzana.	Umieścić stację ładowania w cieniu lub poczekać naobniżenie temperatury.
Robot LandxcapeTM pracuje pozaobszarem roboczym wyznaczonymprzez przewód graniczny.	Przewód graniczny został zamocowany zostrymi narożami.	Sprawdzić przewód graniczny w celu upewnienia się,że naroża są gładkie.
Robot LandxcapeTM nie kosi obszaru wobrębie obszaru wyznaczonego przezprzewód graniczny.	Obszar cięcia jest większy niż dopuszczalnyobszar cięcia dla robota LandxcapeTM.	Zmniejsz powierzchnię koszenia lub użyj LandxcapeTMo dopuszczalnej większej powierzchni koszenia.
Robot LandxcapeTM wycofuje się lub obraca błędnie w pobliżu przewodu granicznego.	Przewód graniczny innego robota LandxcapeTM lub robota do koszenia trawy innej firmy jest umieszczony zbyt blisko.	Upewnić się, że przewód graniczny robota LandxcapeTM znajduje się co najmniej 1m od sąsiadującego przewodu granicznego.
	W mokrych warunkach sygnał elektryczny przewodu granicznego może upływać w miejscach łączenia lub naprawy przewodu granicznego.	Sprawdzić połączenia przewodu granicznego.Zaizolować w celu zapewnienia w pełni wodoszczelnego połączenia.
	Ze względu na przerwaną izolację występuje upływ sygnału elektrycznego przewodu granicznego.	Naprawić zniszczoną izolację przewodu ograniczającego z wtyczką.
	Czujnik ultradźwiękowy jest uszkodzony.	Sprawdź, czy na czujniku nie ma zabrudzeń i usuń je. Jeśli nie ma, sprawdź, czy przewód graniczny LandxcapeTM od sąsiedniego przewodu dzieli przynajmniej 1 m. Jeśli to nie rozwiązuje problemu, skontaktuj się z agentem LandxcapeTM.
Koła robota LandxcapeTM wpadają w poślizg lub uszkadzają trawnik.	W robocie LandxcapeTM mogły utknąć obce przedmioty, takie jak gałązki i gałęzie.	Usunąć obce przedmioty spod robota LandxcapeTM.
	Trawnik jest zbyt mokry. Odczekać do wyschnięcia trawnika.
Robot LandxcapeTM wyjeżdża poza przewód graniczny ze względu na nadmiema prędkość podczas jazdy z górki.	Przewód graniczny umieszczony na zboczu o nachyleniu powyżej 17% (10°).	Przenieść przewód graniczny w miejsca o nachyleniu nie większym od 17% (10°). Szczegóły opisano w podręczniku instalacji.
Erro	Bład aktualizacji oprogramowania.	Spróbuj ponownie zgodnie z sekcją „Aktualizacja oprogramowania”.
LandxcapeTM jeździ w kółko, skręca w prawo lub w lewo nawet, jeśli nie ma przed nim przeszkody.	Czujnik ultradźwiękowy jest uszkodzony.	Sprawdź, czy na czujniku nie ma zabrudzeń i usuń je. Jeśli nie ma, sprawdź, czy przewód graniczny LandxcapeTM od sąsiedniego przewodu dzieli przynajmniej 1 m. Jeśli to nie rozwiązuje problemu, skontaktuj się z agentem LandxcapeTM .
	Uszkodzony jest kabel pomiędzy czujnikiem ultradźwiękowym i płytą główną.
	Przewód graniczny innego urządzenia LandxcapeTM lub innego robota koszącego jest umieszczony zbyt blisko.
	Czujnik ultradźwiękowy jest zabrudzony I musi zostać oczyszczony.
Nie działa klawiatura kosiarki.	Klawiatura jest uszkodzona.	Ponownie uruchom LandxcapeTM. Jeśli problem się powtarza, naciskaj włącznik przez 10 sekund, a następnie ponownie uruchom LandxcapeTM. Jeśli to nie rozwiązało problem, skontaktuj się z agentem LandxcapeTM .
	Słabe połączenie kablem pomiędzy panelem sterowania i płytą główną lub uszkodzony kabel.
	Klawiatura wymaga zresetowania.
Kosiarka nie omija przeszkód.	Czujnik ultradźwiękowy jest uszkodzony.	Sprawdź, czy na czujniku nie ma zabrudzeń i usuń je. Jeśli nie ma, sprawdź, czy przewód graniczny LandxcapeTM od sąsiedniego przewodu dzieli przynajmniej 1 m. Jeśli to nie rozwiązuje problemu, skontaktuj się z agentem Landxcape™ .
	Uszkodzony jest kabel pomiędzy czujnikiem ultradźwiękowym i płytą główną.
	Przewód graniczny innego urządzenia LandxcapeTM lub innego robota koszącego jest umieszczony zbyt blisko.
	Czujnik ultradźwiękowy jest zabrudzony I musi zostać oczyszczony .
	Istnieje małe prawdopodobieństwo, że czujnik ultradźwiękowy nie zadziała w przypadku obiektów, takich jak nogi dzieci, krzaki, pochylone drzewa lub kamienie.	Jest to normalne i nie wymaga interwencji.
	Przeszkoda ma mniej niż 19 cm wysokości.	Jest to normalne. Czujnik nie wykryje nic niższego od 19 cm.

Zasady ochrony środowiska

Odpady wyrobów elektrycznych nie powinny być wyrzucane razem z odpadami gospodarstwa domowego. Należy korzystać z recyklingu, jeśli istnieje odpowiednia infrastruktura. Porady dotyczące recyklingu można uzyskać u władz lokalnych lub sprzedawcy detalicznego.

Zalecenia dla narzędzi akumulatorowych:

Szczegóły dotyczące bezpiecznego utylizowania zużytych akumulatorów

Pod koniec okresu eksploatacji urządzenia należy bezpiecznie usunąć akumulator przed wyłączeniem urządzenia. Nie wyrzucaj akumulatorów, ani nie umieszczaj ich w normalnym koszu na śmieci. Nie usuwaj również akumulatora razem z maszyną. Wyjmij zużyty akumulator z urządzenia i zutylizuj go w najbliższym lub najdogodniejszym wyznaczonym punkcie recyklingu. W przypadku wątpliwości skonsultuj się z lokalnym wydziałem ochrony środowiska. Niewłaściwa utylizacja akumulatorów może wpłynąć na cykl wodny, co może stanowić zagrożenie dla ekosystemu. Nie wyrzucaj zużytych akumulatorów jako niesegregowanych odpadów komunalnych.
