Typ odkurzacza	Odkurzacz bezprzewodowy ręczny
Marka	Koenic
Model	KVR 21621
Napięcie znamionowe	21,6 V
Maksymalna moc ssania	150 W
Pojemność pojemnika na kurz	0,3 L
Czas ładowania baterii	5 godzin
Typ baterii	Litowo-jonowa wbudowana, niewymienna
Zasilacz sieciowy (wejście)	100-240 V ~, 50-60 Hz
Zasilacz sieciowy (wyjście)	25,0 V / 29,0 V, 0,5 A
Dołączone akcesoria	Ssawka podłogowa z wirującą szczotką, ssawka do szczelin, ssawka do mebli, rura ssąca, ładowarka, uchwyt ścienny z zestawem montażowym
Filtr do prania	Tak (można myć wodą, wymagane całkowite wysuszenie)
Zalecane zastosowanie	W pomieszczeniach, wyłącznie do użytku domowego
Wskaźnik ładowania	LED miga podczas ładowania, gaśnie po pełnym naładowaniu
Regulowana prędkość ssania	Tak (wysoka/niska)
Wirująca szczotka z napędem	Tak (w ssawce podłogowej)
Zalecenia bezpieczeństwa	Nie odkurzać cieczy, odłączyć przed czyszczeniem, używać wyłącznie dostarczonej ładowarki
Minimalny wiek użytkownika	8 lat pod nadzorem

Często zadawane pytania - KVR 21621 Koenic

Jak naładować odkurzacz KVR 21621?

Podłącz ładowarkę do gniazdka sieciowego, a następnie podłącz wtyczkę ładowarki do portu ładowania odkurzacza. Diody LED ładowania migają podczas ładowania i gasną, gdy bateria jest pełna. Czas ładowania wynosi około 5 godzin.

Jak opróżnić pojemnik na kurz?

Naciśnij przycisk zwalniania pokrywy pojemnika na kurz, aby otworzyć dolną pokrywę i wyrzucić kurz do kosza. W celu dokładniejszego czyszczenia wyjmij pojemnik, zdemontuj filtry i opróżnij je. Zamknij pokrywę, aż zatrzaśnie się na swoje miejsce.

Jak wyczyścić filtry odkurzacza?

Wyjmij pojemnik na kurz, a następnie wyjmij cały element filtra oraz filtr drobny. Wytrzep je w celu usunięcia kurzu. Można je myć wodą, ale upewnij się, że są całkowicie suche przed ponownym montażem.

Co zrobić, jeśli odkurzacz nie ssie lub traci moc?

Sprawdź, czy pojemnik na kurz jest pełny lub filtry są zabrudzone. Wyczyść lub wymień filtry i opróżnij pojemnik. Upewnij się również, że rura nie jest zatkana przez jakiś przedmiot.

Wirująca szczotka nie obraca się, co robić?

Szczotka może być zablokowana przez nitki lub włosy. Wyłącz urządzenie, wyjmij ssawkę podłogową, a następnie przetnij i usuń zanieczyszczenia ze szczotki za pomocą nożyczek lub płaskiego śrubokrętu.

Czy mogę używać odkurzacza na twardych podłogach?

Tak, odkurzacz nadaje się do twardych podłóg. Jednak ssawka podłogowa z wirującą szczotką może zużywać się inaczej w zależności od rodzaju podłogi. Regularnie sprawdzaj ssawkę, aby uniknąć uszkodzenia delikatnych powierzchni, takich jak parkiet.

Jak zamontować dostarczony uchwyt ścienny?

Przymocuj uchwyt ścienny do ściany, zachowując wskazane odległości (kołki i wkręty są dołączone). Przed wierceniem upewnij się, że w ścianie nie ma kabli ani rur. Uchwyt umożliwia przechowywanie odkurzacza i jego ładowanie.

Jakie akcesoria są dołączone do odkurzacza?

Opakowanie zawiera: odkurzacz z baterią, ssawkę podłogową z wirującą szczotką, ssawkę do szczelin, ssawkę do mebli, rurę ssącą, ładowarkę, uchwyt ścienny z zestawem montażowym, instrukcję obsługi i kartę gwarancyjną.

Czy mogę myć filtry wodą?

Tak, element filtra i pojemnik na kurz można czyścić wodą. Po umyciu wysusz je całkowicie przed ponownym założeniem. Nigdy nie używaj rozpuszczalników ani metalowych przedmiotów.

Co zrobić w przypadku słabej baterii podczas użytkowania?

Gdy bateria jest słaba, dioda LED poziomu naładowania miga. Podłącz odkurzacz do ładowarki. Pełne ładowanie trwa około 5 godzin. Czy odkurzacz może być używany podczas ładowania? Nie, musi być wyłączony i podłączony.

INSTRUKCJA OBSŁUGI KVR 21621 Koenic

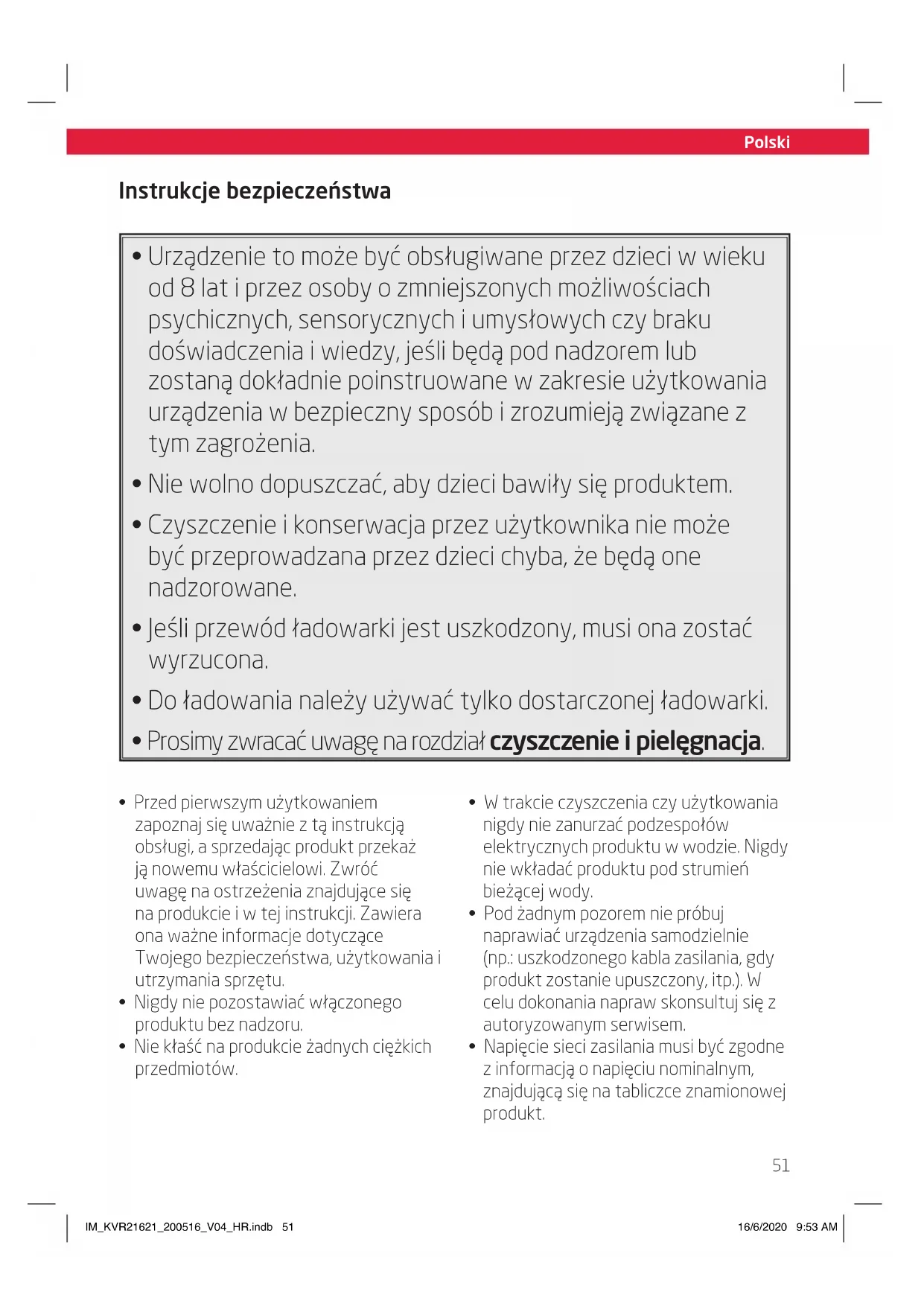

Instrukcje bezpieczeństwa

• Urządzenie to może być obsługiwane przez dzieci w wieku od 8 lat i przez osoby o zmniejszonych możliwościach psychicznych, sensorycznych i umysłowych czy braku doświadczenia i wiedzy, jeśli będą pod nadzorem lub zostaną dokładnie poinstruowane w zakresie użytkowania urządzenia w bezpieczny sposób i zrozumieją związane z tym zagrożenia.
• Nie wolno dopuszczać, aby dzieci bawiły się produktem.
• Czyszczenie i konserwacja przez użytkownika nie może być przeprowadzana przez dzieci chyba, że będą one nadzorowane.
• Jeśli przewód ładowarki jest uszkodzony, musi ona zostać wyrzucona.
• Do ładowania należy używać tylko dostarczonej ładowarki.

• Prosimy zwracać uwagę na rozdział czyszczenie i pielęgnacja.

• Przed pierwszym użytkowaniem zapoznaj się uważnie z tą instrukcją obsługi, a sprzedając produkt przekaż ją nowemu właścicielowi. Zwróć uwagę na ostrzeżenia znajdujące się na produkcie i w tej instrukcji. Zawiera ona ważne informacje dotyczące Twojego bezpieczeństwa, użytkowania i utrzymania sprzętu.

• Nigdy nie pozostawiać włączonego produktu bez nadzoru.

• Nie kłaść na produkcie żadnych ciężkich przedmiotów.

• W trakcie czyszczenia czy użytkowania nigdy nie zanurzać podzespołów elektrycznych produktu w wodzie. Nigdy nie wkładać produktu pod strumień bieżącej wody.

• Pod żadnym pozorem nie próbuj naprawiać urządzenia samodzielnie (np.: uszkodzonego kabla zasilania, gdy produkt zostanie upuszczony, itp.). W celu dokonania napraw skonsultuj się z autoryzowanym serwisem.
• Napięcie sieci zasilania musi być zgodne z informacją o napięciu nominalnym, znajdującą się na tabliczce znamionowej produkt.

Polski

Instrukcje bezpieczeństwa

• Tylko wyciągnięcie wtyczki z kontaktu odłącza urządzenie całkowicie od sieci elektrycznej. Proszę się upewnić, że wtyczka znajduje się w dobrym stanie.
• Unikaj uszkodzeń kabla ładującego, które mogą być spowodowane załamaniem lub kontaktem z ostrymi narożnikami.
• Trzymaj to urządzenie, łącznie z kablem do ładowania i wtyczką z dala od wszystkich źródeł ciepła, np.: piekarników, gorących płyt i innych urządzeń/przedmiotów wytwarzających ciepło.
• Odłączać z gniazdka zasilania tylko poprzez chwyt dłonią za wtyczkę. Nie ciągnąć za kabel.
• Wyjmować wtyczkę z gniazdka, gdy produkt nie jest używany, w przypadku uszkodzenia, przed podłączeniem lub odłączeniem akcesoriów oraz przed każdym czyszczeniem.
• Produkt użytkować tylko w suchych pomieszczeniach, nigdy na otwartym powietrzu.
• Produkt ten nie nadaje się do zastosowań komercyjnych. Jest przeznaczony jedynie do użytkowania w gospodarstwie domowym.
• Nie pozwól urządzeniu pracować bez nadzoru.
• Dopilnuj, aby ani część silnikowa, ani kabel zasilania nie zamoczyły się.
• Należy używać wyłącznie części dostarczonych wraz z urządzeniem lub zalecanych przez producenta.
• Urządzenie jest przeznaczone wyłącznie do domowego użytku.

• Zawsze wyłączaj uńrządzenie przed odłączeniem go od zasilania.

• Pozwól urządzeniu ostygnąć przed jego przechowywaniem.

• Nie należy przykrywać urządzenia podczas użycia. Niebezpieczeństwo pożaru!
• Urządzenie nie może być wykorzystywane do zasysania żadnych płynów. Nie należy wciągać do odkurzacza żarzących się papierosów, gorącego popiołu, zapałek itp. Niebezpieczeństwo pożaru!
• Urządzenie nie może być wykorzystywane do zasysania żadnych płynów. Nie należy wciągać do odkurzacza żarzących się papierosów, gorącego popiołu, zapałek itp. Niebezpieczeństwo pożaru!
• Należy być szczególnie ostrożnym przy odkurzaniu schodów.
• Podczas użycia, trzymaj urządzenie z dala od ubrań oraz części ciała (palców, włosów, twarzy).
• Nie należy używać urządzenia do czyszczenia ludzi lub zwierząt.
• Do ładowania baterii produktu korzystaj wyłącznie z dostarczonej wraz z produktem ładowarki.
• Nigdy nie wystawiaj akumulatorków na działanie nadmiernei temperatury (np.: ostre słońce, ogień) i nigdy nie wrzucaj ich do ognia. Akumulatorki mogą eksplodować.
• Akumulator jest na stałe wbudowany w urządzenie i nie może zostać wymieniony.
• Nigdy nie zwieraj styków akumulatora. Nie wrzucaj akumulatora lub urządzenia do ognia. Istnieje niebezpieczeństwo pożaru i wybuchu!
• Nigdy nie doładowuj akumulatora urządzenia bez nadzoru.

Gratulacje!

Dziękujemy za zakup produktu KOENIC. Prosimy o uważne przeczytanie tej instrukcji I zachowanie jej na przyszłość.

Przeznaczenie użytkowe

Produkt jest przeznaczony do użytkowania wyłącznie w dobrze wietrzonym pomieszczeniu. Używaj wyłącznie zgodnie z tą instrukcją. Jakikolwiek inny sposób użytkowania może doprowadzić do uszkodzenia urządzenia lub obrażeń. Imtron GmbH nie bierze żadnej odpowiedzialności za uszkodzenie produktu, szkody majątkowe czy jakiekolwiek obrażenia ciała spowodowane nieostrożnym użytkowaniem produktu czy użytkowaniem produktu do celu innego niż ten określony przez producenta.

Przed pierwszym użyciem

Produkt wraz z wyposażeniem należy ostrożnie wyjąć z oryginalnego opakowania. Zaleca się zachowanie oryginalnego opakowania dla późniejszego przechowywania. W celu wyrzucenia oryginalnego opakowania należy postępować zgodnie z obowiązującymi przepisamia dotyczącymi utylizacji. W przypadku pytań dotyczących prawidłowej utylizacji należy zasięgnać porady w miejscowej gminie.

Zawartość opakowania należy sprawdzić pod względem kompletności i uszkodzeń. W przypadku braku części w opakowaniu lub w razie stwierdzenia uszkodzeń należy skontaktować się z punktem sprzedaży. Po wypakowaniu urządzenia zapoznaj się z rozdziałem Czyszczenie i pielęgnacja.

Przed pierwszym użyciem należy najpierw doładować przez co najmniej 5 godziny wbudowane baterie, zobacz rozdział ładowanie baterii.

Utylizacja

Nie wyrzucać urządzenia do ogólnego domowego kosza na śmieci. Należy je oddać w specjalnym punkcie zbiórki elektrycznego i elektronicznego przeznaczonego do recyklingu. W ten sposób przyczynią się Państwo do redukcji zużycia zasobów oraz do ochrony środowiska. Aby uzyskać więcej informacji na ten temat, proszę skontaktować się ze sprzedawcą lub odpowiednim urzędem.

Prosimy zutylizować baterie w sposób przyjazny dla środowiska. Nie wolno wyrzucać baterii wraz z innymi odpadkami gospodarstwa domowego. W celu znalezienia odpowiedniego punktu zbiórki baterii należy skontaktować się ze sprzedawcą.

Zawartość opakowania

1 x odkurzacz akumulatorowy
1 x ssawka do podłogi
1 x ssawka do szczelin
1 x ssawka do tapicerki
1 x rura
1 x ładowarka
1 x uchwyt ścienny z zestawem montażowym
1 x instrukcja obsługi
1 x karta gwarancyjna

Sterowniki i części składowe

A Włącznik / wyłącznik
B Przełącznik poziomu ssania
c Wskaźnik poziomu ssania i lampki kontrolne LED naładowania
D Przycisk zwalniający pojemnik na kurz
Przyciski zwalniania rury ssącej
F Rura ssaca
G Ssawka podłogowa z obrotową szczotką
H Ssawka do tapicerki
I Ssawka do szczelin
J Ladowarka z kablem i wtyczka
K Wspornik ścienny z zestawem montażowym
L Przycisk zwalniający pokrywy pojemnika na kurz
M Pojemnik na kurz z klapką i wkładkami filtracyjnymi
N Uchwyt
o Gniazdko ładowania

Polski

Montaż

Uchwyt ścienny

Rys. 1 W razie potrzeby przymocuj uchwyt ścienny do ściany. Zwróć uwagę na odległości i wymiary.

Rys. 2 Rozmiary wymaganych kołków i wkrętów (uwzględniony) można znaleźć na ilustracji. Podczas montażu na ścianie, należy zachować odstęp między otworami. Najpierw należy zaznaczyć otwory.

Uwaga: Przed przykręceniem uchwytu ściennego upewnij się, że znajduje się w pobliżu gniazdka.

Ostrzeżenie!

Upewnij się, że w ścianie nie biegną żadne linie energetyczne, kable lub rury, zanim zaczniesz wiercić otwory pod uchwyt ścienny. Istnieje zagrożenie życia, jeśli wwiercisz się w kabel pod napięciem!

Rys. 3 Minimalna wysokość uchwytu ściennego musi być tak dobrana, aby ssawka podłogowa mogła zwiśać swobodnie w dół.

Ładowanie baterii

Rys. 4 Podłącz ładowarkę do gniazdka. Podłącz wtyczkę ładowania do gniazda ładowania.

Gdy kontrolki LED ładowania migają, oznacza to, że bateria urządzenia jest w trakcie ładowania. Kontrolka LED gaśnie, gdy akumulator zostanie w pełni naładowany.

Kontrolka LED

LED Warunek
1 LED włączona, miga	W trakcie pracy przy niskim poziomie naładowania baterii.
Diody LED świecą lub błyskają.	W trakcie ładowania
Diody LED wyłączone	Ładowanie zakończone. Akumulator w pełni naładowany

Rys. 5 Podłącz ssawkę podłogową do dolnego końca rury ssącej, a następnie podłącz rurę do odkurzacza.

Ssawka do tapicerki i szczelin

Rys. 6 Obie ssawki mogą być podłączone bezpośrednio do odkurzacza lub na końcu rury ssącej. Podczas ich mocowania zawsze wkładaj odpowiednią ssawkę tak daleko, jak to możliwe, aby zatrasnęła się na swoim miejscu. Aby odkurzyć meble tapicerowane, materace, poduszki, zasłony, itp., użyj ssawki do obić. Szczotkę można popchnąć do tyłu, dzięki czemu dostępna będzie szczotka do kłączków. Aby odkurzyć zmarszczki, łączenia i rogi, użyj ssawki szczelinowej.

Odkurzanie

Użytkowanie odkurzacza z przedłużonym trzonem

Rys. 7 Wcisnąć przycisk wł./wył., aby włączyć urządzenie. Lampka na ssawce do podłóg włącza się i sygnalizuje, że szczotka obrotowa obraca się. Wciśnij przełącznik poziomu ssania, aby ustawić żądaną moc ssania (wysoka, niska).

Ostrzeżenie!

Gdy odkurzacz jest pozostawiony w pozycji stojącej, należy go wyłączyć, gdyż szczotka obracałaby się przez cały czas, a to mogłoby uszkodzić powierzchnię podłogi.

Naciśnij włącznik/wyłącznik, aby wyłączyć urządzenie.

Czyszczenie i konserwacja

Ostrzeżenie!

• Do czyszczenia nie należy nigdy używać rozpuszczalników, silnych środków czyszczących, twardych szczotek, metalowych ani ostrych przedmiotów. Rozpuszczalniki są szkodliwe dla zdrowia ludzkiego i mogą uszkodzić plastikowe części; silne środki i przybory do czyszczenia mogą natomiast porysować powierzchnię.
• Elektrycznych części urządzenia nie należy nigdy zanurzać w wodzie - ani podczas czyszczenia, ani podczas pracy. Urządzenia nie należy nigdy umieszczać pod bieżącą woda.

Opróżnianie pojemnika na pył i filtrów czyszczących

Uwaga: Pojemnik na pył należy opróżniać za każdym razem po zakończeniu odkurzania.

Rys. 8 W celu opróżnienia pojemnika na kurz wystarczy nacisnąć przycisk zwalniający pokrywę tak, aby dno pojemnika otworzyło się, a kurz wypadł. Trzymaj pojemnik na kurz nad koszem na śmieci. Jeśli filtr i pojemnik na kurz są względnie czyste, zamknij pokrywę ponownie, tak aby zatrzasnęła się na swoim miejscu. Odkurzacz jest gotowy do użycia.

Rys. 9 Dla lepszego czyszczenia, poluzuj pojemnik na kurz i wyjmij go. Usuń cały element filtrujący i drobny filtr. Opróżnij kurz z pojemnika na kurz i ostukaj filtry. Element filtrujący i pojemnik na kurz można również przepłukać wodą, jeśli zostaną one następnie całkowicie wysuszone. Podczas czyszczenia elementów wodą upewnij się, że są całkowicie suche przed ponownym montażem. Zamontuj wszystkie wcześniej usunięte części. Montaż wykonuje się w odwrotnej kolejności. Najpierw wciśnij pojemnik na kurz w gniazdo w obudowie silnika, a następnie w gniazdo z wyłącznikiem, aby zaskoczył. Podczas montażu upewnij się, że żadna uszczelka nie została zgubiona lub zgnieciona, i że żadne części nie zacinają się.

Czyszczenie ssawki do podłogi

Rys. 10 Ssawkę do podłogi należy czyścić w regularnych odstępach czasu. Aby oczyścić ssawkę do podłogi, należy odłączyć ją od odkurzacza z przedłużonym trzonem. Naciśnij zacisk, aby wyjąć zatrzask. Wyjąć wałek szczotki z ssawki. Przeciąć nici i włosy nawinięte wokół wałka przy użyciu nożyczek i usunąć je.

Uwaga: Jeśli kółka są zablokowane nićmi i włosami, za pomocą płaskiego wkrętaka ostrożnie je usunąć.

Ponownie zmontować wszystkie elementy na swoje miejsca. Montaż wykonuje się w odwrotnej kolejności.

Polski

Uwaga:

- Ssawki podłogowe podlegają pewnemu zużyciu w zależności od rodzaju odkurzanych podłóg (np. chropowate, płytki rustykalne). Dlatego też, należy regularnie co pewien czas sprawdzić spód ssawki podłogowej.

- Zużyte spody ssawek podłogowych mogą mieć ostre krawędzie, które mogą uszkadzać twarde podłogi, takie jak parkiet czy linoleum. Firma Imtron nie ponosi żadnej odpowiedzialności za uszkodzenia spowodowane zużytymi ssawkami podłogowymi.

Dane techniczne

Odkurzacz bateryjny wielokrotnego doładowania

Napięcie znamionowe : 21,6 V

Siła ssania: Maks.. 150 W

Czas ładowania baterii : 5 godziny

Pojemność pojemnika na pył: 0,3 L

Zasilacz

Numer rejestracji handlowej : 91441900776947111F

Importowane przez: Imtron GmbH

Numer rejestracji handlowej : HRB 4580

Model : MC2805B-V

Napięcie wejścia: 100 - 240 V \~

Częstotliwość prądu wejścia : 50-60 Hz

Napięcie wyjścia: 25,0 V

Prąd wyjścia : 0,5 A

Moc wyjścia: 12,5 W (25,0 V); 14,5 W (29,0 V)

Średnia sprawność podczas pracy : 86.94 % (25.0 V); 87.19 % (29.0 V)

Sprawność przy niskim obciążeniu (10 %) : 73,68 % (25,0 V); 73,13 % (29,0 V)

Pobór mocy bez obciążenia : 0,06 W (25,0 V); 0,06 W (29,0 V)

Wykrywanie i usuwanie usterek

Jeśli istnieją jakiekolwiek problemy podczas użytkowania, należy zapoznać się z poniższą tabelą. Jeśli problemów nie można rozwiązać według wskazań w kolumnie Rozwiązanie, należy skontaktować się z Producentem.

Problem	Możliwa przyczyna	Rozwiązanie
Produkt nie działa	Przerwany obwód zasilaniaWyczerpany akumulator/ baterie	Sprawdź zasilanieNaładować akumulator/baterie
Produkt nie wciąga pyłu lub utracił siłą ssącą	Filtry są zapchane brudemZapełniony pojemnik na kurzRura zablokowana	Oczyścić i umyć filtryOpróżnić pojemnik na pyłUdrożnij rurę
Unieruchomiona szczotka obrotowa	Szczotka jest zablokowana przez włosy i nici	Przeciąć i usunąć nici i włosy ze szczotki
Ssawka do podłogi trudno przesuwa się lub jest zatkana	Zablokowały się kółka nawiniętymi włosami i nitkami	Ostrożnie je usunąć za pomocą płaskiego śrubokręta.
