KVR 21621 - Aspirapolvere Koenic - Manuale utente e istruzioni gratuiti

Tipo di aspirapolvere	Aspirapolvere a scopa senza filo
Marca	Koenic
Modello	KVR 21621
Tensione nominale	21,6 V
Potenza di aspirazione massima	150 W
Capacità del contenitore della polvere	0,3 L
Tempo di ricarica della batteria	5 ore
Tipo di batteria	Ioni di litio integrata non sostituibile
Alimentatore (ingresso)	100-240 V ~, 50-60 Hz
Alimentatore (uscita)	25,0 V / 29,0 V, 0,5 A
Accessori forniti	Ugello per pavimenti con spazzola rotante, ugello per fessure, ugello per mobili, tubo di aspirazione, caricabatterie, supporto a parete con kit di montaggio
Filtro lavabile	Sì (lavabile in acqua, asciugatura completa richiesta)
Utilizzo consigliato	Interno, solo per uso domestico
Indicatore di carica	LED lampeggiante durante la ricarica, spento quando completo
Velocità di aspirazione regolabile	Sì (alta/bassa)
Spazzola rotante motorizzata	Sì (nell'ugello per pavimenti)
Istruzioni di sicurezza	Non aspirare liquidi, scollegare prima della pulizia, utilizzare solo il caricabatterie fornito
Età minima di utilizzo	8 anni sotto supervisione

Domande frequenti - KVR 21621 Koenic

Come caricare l'aspirapolvere KVR 21621?

Collegare il caricabatterie alla presa di corrente, quindi collegare la spina del caricabatterie alla porta di ricarica dell'aspirapolvere. I LED di carica lampeggiano durante la ricarica e si spengono quando la batteria è carica. Il tempo di ricarica è di circa 5 ore.

Come svuotare il contenitore della polvere?

Premere il pulsante di rilascio del coperchio del contenitore della polvere per aprire il coperchio inferiore e svuotare la polvere in un cestino. Per una pulizia più approfondita, rimuovere il contenitore, smontare i filtri e svuotarli. Richiudere il coperchio fino a quando non scatta.

Come pulire i filtri dell'aspirapolvere?

Rimuovere il contenitore della polvere, quindi estrarre l'elemento filtrante completo e il filtro fine. Batterli per rimuovere la polvere. È possibile lavarli in acqua, ma assicurarsi che siano completamente asciutti prima di reinserirli.

Cosa fare se l'aspirapolvere non aspira più o perde potenza?

Controllare se il contenitore della polvere è pieno o se i filtri sono sporchi. Pulire o sostituire i filtri e svuotare il contenitore. Assicurarsi anche che il tubo non sia ostruito da un oggetto.

La spazzola rotante non gira, cosa fare?

La spazzola potrebbe essere bloccata da fili o capelli. Spegnere l'apparecchio, rimuovere l'ugello per pavimenti, quindi tagliare e rimuovere i detriti dalla spazzola utilizzando forbici o un cacciavite a testa piatta.

Posso usare l'aspirapolvere su pavimenti duri?

Sì, l'aspirapolvere è adatto per pavimenti duri. Tuttavia, l'ugello per pavimenti con spazzola rotante può usurarsi diversamente a seconda del tipo di pavimento. Ispezionare regolarmente l'ugello per evitare di danneggiare superfici delicate come il parquet.

Come montare il supporto a parete fornito?

Fissare il supporto a parete al muro rispettando le distanze indicate (tasselli e viti sono inclusi). Prima di forare, assicurarsi che non ci siano cavi o tubi nel muro. Il supporto permette di riporre l'aspirapolvere e di ricaricarlo.

Quali accessori sono forniti con l'aspirapolvere?

La confezione contiene: l'aspirapolvere con batteria, un ugello per pavimenti con spazzola rotante, un ugello per fessure, un ugello per mobili, un tubo di aspirazione, un caricabatterie, un supporto a parete con kit di montaggio, il manuale di istruzioni e la carta di garanzia.

Posso lavare i filtri in acqua?

Sì, l'elemento filtrante e il contenitore della polvere possono essere puliti in acqua. Dopo il lavaggio, asciugarli completamente prima di rimetterli in posizione. Non utilizzare mai solventi o oggetti metallici.

Cosa fare in caso di batteria scarica durante l'uso?

Quando la batteria è scarica, il LED del livello di carica lampeggia. Collegare l'aspirapolvere al caricabatterie. La ricarica completa richiede circa 5 ore. L'aspirapolvere può essere utilizzato durante la ricarica? No, deve essere spento e collegato.

MANUALE UTENTE KVR 21621 Koenic

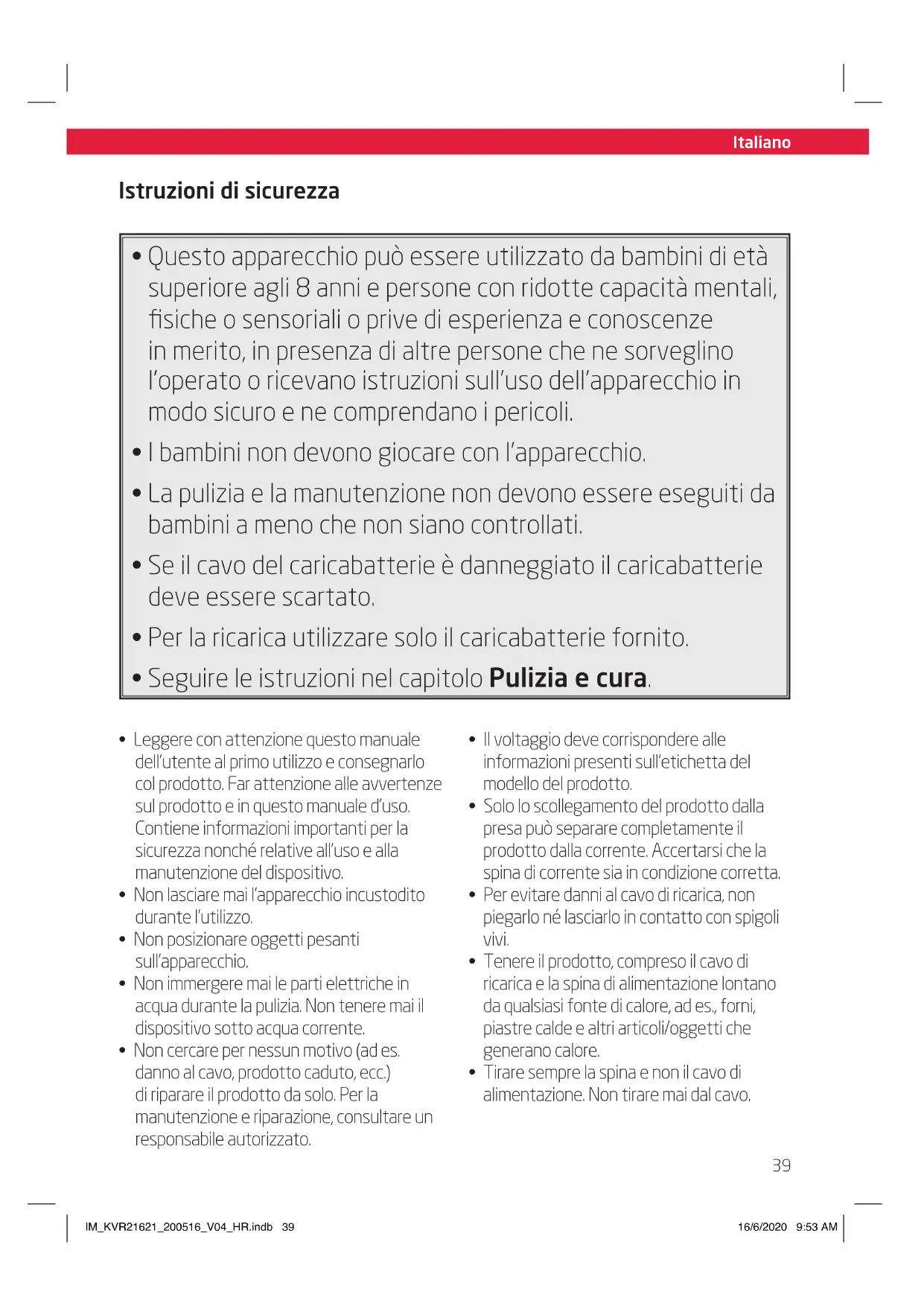

Istruzioni di sicurezza

• Questo apparecchio può essere utilizzato da bambini di età superiore agli 8 anni e persone con ridotte capacità mentali, fisiche o sensoriali o prive di esperienza e conoscenze in merito, in presenza di altre persone che ne sorveglino l'operato o ricevano istruzioni sull'uso dell'apparecchio in modo sicuro e ne comprendano i pericoli.
• I bambini non devono giocare con l'apparecchio.
• La pulizia e la manutenzione non devono essere eseguiti da bambini a meno che non siano controllati.
• Se il cavo del caricabatterie è danneggiato il caricabatterie deve essere scartato.
• Per la ricarica utilizzare solo il caricabatterie fornito.

• Seguire le istruzioni nel capitolo Pulizia e cura.

• Leggere con attenzione questo manuale dell'utente al primo utilizzo e consegnarlo col prodotto. Far attenzione alle avvertenze sul prodotto e in questo manuale d'uso. Contiene informazioni importanti per la sicurezza nonché relative all'uso e alla manutenzione del dispositivo.

• Non lasciare mai l'apparecchio incustodito durante l'utilizzo.
  • Non posizionare oggetti pesanti sull'apparecchio.
• Non immergere mai le parti elettriche in acqua durante la pulizia. Non tenere mai il dispositivo sotto acqua corrente.

• Non cercare per nessun motivo (ad es. danno al cavo, prodotto caduto, ecc.) di riparare il prodotto da solo. Per la manutenzione e riparazione, consultare un responsabile autorizzato.

• Il voltaggio deve corrispondere alle informazioni presenti sull'etichetta del modello del prodotto.

• Solo lo scollegamento del prodotto dalla presa può separare completamente il prodotto dalla corrente. Accertarsi che la spina di corrente sia in condizione corretta.
• Per evitare danni al cavo di ricarica, non piegarlo né lasciarlo in contatto con spigoli vivi.
• Tenere il prodotto, compreso il cavo di ricarica e la spina di alimentazione lontano da qualsiasi fonte di calore, ad es., forni, piastre calde e altri articoli/oggetti che generano calore.
• Tirare sempre la spina e non il cavo di alimentazione. Non tirare mai dal cavo.

Italiano

Istruzioni di sicurezza

• Scollegare il dispositivo se non in uso, prima di montare o smontare accessori e prima di pulirlo.
• Usare questo prodotto in ambienti chiusi e mai all'aperto.
• Questo apparecchio non è idoneo per uso commerciale. Esso è stato progettato solo per uso domestico.
• Non lasciare incustodito il prodotto in funzione.
• Assicurarsi che l'unità motore ed il cavo di alimentazione non si inumidiscano.
• Utilizzate solamente accessori forniti con il dispositivo o consigliati dal produttore!
• Questo dispositivo è adatto solo per utilizzo privato.
• Spegnere sempre il prodotto scollegandolo dalla presa di rete.
• Lasciate raffreddare il dispositivo a sufficienza prima di riporlo.
• Non coprire il dispositivo quando è in funzione. Pericolo d'incendio!
• Non aspirare liquidi con il dispositivo. Non aspirare sigarette accese, ceneri calde, fiammiferi ecc. Pericolo d'incendio!
• Non aspirare materiale esplosivo o infiammabile o gas. Il dispositivo non deve essere utilizzato in stanze con liquidi o gas esplosivi.
• Fate molta attenzione quando pulite le scale.
• Tenete il dispositivo lontano da persone (dita, capelli, faccia) e vestiti, se questo è in funzione.
• Non tentate di pulire persone o animali con il dispositivo.
• Utilizzare solo l'adattatore di ricarica fornito per caricare il prodotto.

• Non esporre le batterie ricaricabili ad un calore eccessivo (es. sole, fuoco), e non gettarle nel fuoco. Le Batterie ricaricabili potrebbero esplodere.

• La batteria ricaricabile è incorporata in modo permanente nel prodotto e non può essere sostituita.

• Non cortocircuitare i contatti della batteria ricaricabile. Non gettare la batteria ricaricabile o il prodotto nel fuoco. Vi è il pericolo di incendio o esplosione!
• Non caricare la batteria ricaricabile lasciando il prodotto incustodito.

Italiano

Congratulazioni!

Grazie per aver acquistato un prodotto KOENIC. Leggere questo manuale con attenzione e conservarlo per futura consultazione.

Uso previsto

Il prodotto ha l'unico scopo di far circolare l'aria. Utilizzare il prodotto seguendo queste istruzioni. Un uso inappropriato può danneggiare il prodotto. Imtron GmbH non si assume alcuna responsabilità in caso di danni al prodotto, alle cose o in caso di lesioni personali dovuti a usi inappropriati o impropri, o per usi del prodotto che non rispondono alle finalità indicate dal costruttore.

Prima messa in funzione

Rimuovere accuratamente il prodotto e gli accessori dalla confezione originale. Si consiglia di conservare la confezione originale per l'immagazzinamento. Se si desidera smaltire la confezione originale, osservare le disposizioni di legge applicabili. In caso di domande relative al corretto smaltimento, contattare il centro locale di gestione dei rifiuti. Ispezionare i contenuti della consegna per verificarne la completezza e l'eventuale presenza di danni. Nel caso in cui il contenuto sia incompleto o danneggiato, contattare immediatamente il punto vendita. Dopo il disimballaggio, fare riferimento al capitolo sulla Pulizia e cura.

Prima del primo utilizzo, le batterie incorporate devono essere ricaricate per almeno 5 ore. Si prega di consultare il Capitolo Ricarica delle batterie.

Smaltimento

Non smaltire questi apparecchi con i rifiuti domestici. Consegnarlo presso un punto di raccolta per il riciclo WEEE. Così se a risparmiare le risorse ed a proteggere mente. Contattare le autorità o il rivenditore per ulteriori informazioni.

Smaltire le batterie rispettando l'ambiente. Non mettere le batterie nei rifiuti domestici. Usare i sistemi di ta e restituzione locali o contattare il litore presso il quale è stato acquistato il tto.

Contenuto

1 x Aspirapolvere con batteria
1 x Bocchetta per pavimenti
1 x Bocchetta a fessura
1 x Bocchetta per tappezzeria
1 x Tubo
1 x Caricabatterie
1 x Supporto a parete con set di montaggio
1 x Manuale d'uso
1 x Scheda di garanzia

Controlli e componenti

A Interruttore On / Off
B Interruttore di livello di potenza sotto vuoto
c Indicatore del livello di potenza sotto vuoto e LED di controllo della carica
D Pulsante di sgancio del contenitore della polvere
€ Pulsanti di rilascio del tubo di aspirazione
F Tubo di aspirazione
G Bocchetta da pavimento con spazzola rotante
H Bocchetta per tappezzeria
Bocchetta a fessura
J Caricabatterie con cavo e spina di ricarica
K Staffa a parete con kit di montaggio
L Pulsante di rilascio del coperchio del contenitore della polvere
M Contenitore per la polvere con aletta anti polvere e inserti filtranti
N Manico
o Presa per caricabatterie

Italiano

Montaggio

Staffa da parete

Fig. 1 Se necessario, fissare la staffa da parete al muro. Annotare le distanze e le dimensioni.
Fig. 2 Le dimensioni dei tasselli e delle viti necessarie (inclusi) possono essere ricavati dall'immagine complessiva. Durante il montaggio a parete, deve essere mantenuta la distanza tra i fori. Marcare anzitutto i fori da praticare.

Nota: Prima di fissare la staffa a parete, accertarsi che sia presente una presa di rete per il caricabatterie.

Avvertenza!

Assicurarsi che nella parete non siano presenti condutture elettriche, fili o tubazioni prima di praticare i fori per la staffa. La presenza di cavi in tensione può costituire un grave pericolo, anche fatale!

Fig. 3 Selezionare l'altezza minima della staffa da parete in modo tale che la bocchetta per pavimento sia sospesa liberamente.

Ricarica delle batterie

Fig. 4 Collegare il caricabatterie alla presa di rete. Inserire la spina di ricarica nella presa di ricarica.

Quando i LED dell'indicatore di carica lampeggiano, indicano che la batteria è in carica. I LED indicatori si spengono quando la batteria è completamente carica.

Spia a LED

LED Condizione
1 LED acceso, lampeggiante	Durante il funzionamento, quando la batteria è scarica
LED accesi e/o lampeggianti	Durante la ricarica
LED spenti	Ricarica completata. Batteria completamente carica

Fig. 5 Collegare la bocchetta per pavimento all'estremità inferiore del tubo di aspirazione, quindi collegare il tubo all'aspirapolvere.

Bocchetta per tappezzeria e bocchetta per fessure

Fig. 6 Entrambe le bocchette possono essere collegate direttamente all'aspiratore o all'estremità del tubo di aspirazione. Durante l'installazione delle bocchette, inserire sempre la relativa bocchetta fino in fondo finché non scatta in posizione. Per aspirare la polvere da mobili, materassi, cuscini, tende, ecc., utilizzare la bocchetta per tappezzeria. La spazzola può essere ritratta per poter disporre della spazzola per pilucchi. Per aspirare la polvere da superfici irregolari, giunzioni e angoli, utilizzare la bocchetta per fessure.

Aspirazione

Aspirazione con la scopa elettrica

Fig. 7 Premere l'interruttore on / off per accendere il dispositivo. La luce sulla bocchetta per il pavimento si accende e indica che la spazzola rotante sta girando. Premere l'interruttore di livello di potenza di aspirazione per impostare la potenza di aspirazione desiderata (alta, bassa)

Avvertenza!

Quando l'aspirapolvere viene lasciato in posizione verticale, deve essere spento, perché se la spazzola gira mentre il prodotto è in posizione verticale, potrebbe danneggiare la superficie del pavimento.

Al termine delle pulizie, premere il pulsante on/off per spegnere il prodotto.

Pulizia e cura

Attenzione!

• Durante la pulizia, non usare mai solventi o materiali abrasivi, spazzole metalliche, oggetti metallici o taglienti. I solventi sono pericolosi alla salute umana e possono attaccare le parti in plastica, mentre i meccanismi di pulizia e gli utensili potrebbero graffiare la superficie.
• Non immergere le parti elettriche del prodotto in acqua durante la pulizia o funzionamento. Non tenere mai il prodotto sotto acqua corrente.

Svuotare il contenitore della polvere e pulire i filtri

Nota: Il contenitore della polvere deve essere svuotato ogni volta al termine dell'uso dell'aspirapolvere.

Fig. 8 Per svuotare il contenitore della polvere, premere il pulsante di rilascio del coperchio del contenitore in modo che il coperchio inferiore del contenitore si apra e la polvere cada fuori. Tenere il contenitore della polvere sopra la pattumiera. Se il filtro e il contenitore della polvere sono sufficientemente puliti, chiudere nuovamente il coperchio finché non scatta in posizione. L'aspirapolvere è pronto per l'uso.

Fig. 9 Per una migliore pulizia, sganciare il contenitore della polvere e rimuoverlo. Rimuovere l'elemento del filtro e il filtro. Svuotare la polvere dal contenitore e lavare i filtri sotto l'acqua corrente. Anche l'elemento del filtro e il contenitore della polvere possono essere risciacquati con acqua, ma devono essere completamente asciugati in seguito. Quando si puliscono gli elementi con acqua, accertarsi che siano completamente asciutti prima di riassemblarli. Riassemblare tutti i componenti precedentemente rimossi. Il riassemblaggio deve essere effettuato in ordine inverso. Premere innanzitutto il contenitore della polvere nella presa sull'alloggiamento del motore e successivamente nella presa sull'interruttore in modo che si innesti. Durante l'assemblaggio, accertarsi che non sia stata persa o schiacciata alcuna guarnizione e che nessuna parte sia incastrata.

Pulire la bocchetta per pavimenti

Fig.10 La bocchetta per pavimenti deve essere pulita ad intervalli regolari. Per pulirla, rilasciare la bocchetta per pavimenti dalla scopa elettrica. Spingere la molletta per rimuovere il gancio. Estrarre il rullo a spazzola dalla bocchetta. Eliminare fili e capelli arrotolati attorno al rullo aiutandosi con delle forbici.

Nota: Se le ruote sono bloccate con fili e capelli, utilizzare un cacciavite a taglio per rimuoverli facendo attenzione.

Rimontare tutti i componenti rimossi in precedenza. Il montaggio viene fatto seguendo l'ordine inverso.

Italiano

Nota:

- Le bocchette per pavimenti sono soggette a una certa usura in base al tipo di pavimento da pulire (ad. es. grezzo, mattonelle rustiche). Per questo motivo, è necessario controllare la parte sottostante ad intervalli regolari.

- Se la parte inferiore della bocchetta per pavimenti è usurata, può presentare bordi taglienti che possono danneggiare pavimenti duri come parquet o linoleum. Imtron non si assume nessuna responsabilità per i danni causati da bocchette per pavimenti usurate.

Dati tecnici

Aspirapolvere ricaricabile

Tensione nominale : 21,6 V Potenza di aspirazione : Massimo 150 W Tempo di caricamento della batteria : 5 ore Capacità del contenitore : 0,3 L

Adattatore di alimentazione

Tensione in ingresso : 100 - 240 V \~

Frequenza CA in ingresso : 50-60 Hz

Corrente in uscita : 0,5 A

Consumo di potenza senza carico : 0,06 W (25,0 V); 0,06 W (29,0 V)

Risoluzione dei problemi

Se ci sono problemi durante il funzionamento, fare riferimento alla seguente tabella. Se i problemi non possono essere risolti come indicato sotto Soluzione, si prega di contattare il produttore.

Problema	Possibili cause	Soluzione
Il prodotto non funziona	Alimentazione interrottaBatteria scarica	Controllare l'alimentazioneRicaricare le batterie
Il prodotto non aspira la polvere o perde potenza di aspirazione	I filtri sono bloccati dalla sporciziaContenitore della polvere pienoTubo bloccato	Pulire e lavare i filtriSvuotare il contenitore della polvereRimuovere il blocco dal tubo
La spazzola a rullo non funziona	La spazzola è bloccata con fili e capelli	Tagliare e rimuovere i fili e i capelli dalla spazzola
La bocchetta per i pavimenti è difficile da manovrare o si blocca	Le ruote sono bloccate da fili e capelli	Rimuoverli facendo attenzione utilizzando un cacciavite a taglio.

44
