KVR 21621 - Stofzuiger Koenic - Gratis gebruiksaanwijzing en handleiding

Type stofzuiger	Draadloze steelstofzuiger
Merk	Koenic
Model	KVR 21621
Nominale spanning	21,6 V
Maximaal zuigvermogen	150 W
Capaciteit stofbak	0,3 L
Laadtijd batterij	5 uur
Type batterij	Geïntegreerde niet-vervangbare lithium-ion
Netvoeding (ingang)	100-240 V ~, 50-60 Hz
Netvoeding (uitgang)	25,0 V / 29,0 V, 0,5 A
Meegeleverde accessoires	Vloermondstuk met roterende borstel, kierenzug, meubelborstel, zuigbuis, oplader, wandbeugel met montageset
Wasbaar filter	Ja (wasbaar met water, volledig drogen vereist)
Aanbevolen gebruik	Binnen, alleen huishoudelijk gebruik
Laadindicator	Knipperende LED tijdens het laden, uit wanneer vol
Instelbare zuigsnelheid	Ja (hoog/laag)
Gemotoriseerde roterende borstel	Ja (in het vloermondstuk)
Veiligheidsinstructies	Geen vloeistoffen opzuigen, uitschakelen voor reiniging, alleen de meegeleverde oplader gebruiken
Minimale gebruiksleeftijd	8 jaar onder toezicht

Veelgestelde vragen - KVR 21621 Koenic

Hoe laad ik de KVR 21621 stofzuiger op?

Sluit de oplader aan op het stopcontact, verbind vervolgens de stekker van de oplader met de oplaadpoort van de stofzuiger. De laad-LED's knipperen tijdens het opladen en gaan uit wanneer de batterij vol is. De oplaadtijd is ongeveer 5 uur.

Hoe leeg ik de stofbak?

Druk op de ontgrendelingsknop van de stofbakdeksel om het onderste deksel te openen en het stof in een prullenbak te legen. Voor een grondigere reiniging verwijdert u de bak, demonteert u de filters en leegt u deze. Sluit het deksel tot het vastklikt.

Hoe reinig ik de filters van de stofzuiger?

Verwijder de stofbak, haal vervolgens het complete filterelement en het fijne filter eruit. Tik ze af om stof te verwijderen. U kunt ze met water wassen, maar zorg ervoor dat ze volledig droog zijn voordat u ze terugplaatst.

Wat te doen als de stofzuiger niet meer zuigt of vermogen verliest?

Controleer of de stofbak vol is of de filters verstopt zijn. Reinig of vervang de filters en leeg de bak. Zorg er ook voor dat de slang niet wordt geblokkeerd door een voorwerp.

De roterende borstel draait niet, wat te doen?

De borstel kan geblokkeerd zijn door draden of haar. Schakel het apparaat uit, verwijder het vloermondstuk, knip en verwijder vervolgens het vuil van de borstel met een schaar of platte schroevendraaier.

Kan ik de stofzuiger op harde vloeren gebruiken?

Ja, de stofzuiger is geschikt voor harde vloeren. Het vloermondstuk met roterende borstel kan echter anders slijten afhankelijk van het vloertype. Inspecteer het mondstuk regelmatig om schade aan delicate oppervlakken zoals parket te voorkomen.

Hoe monteer ik de meegeleverde wandbeugel?

Bevestig de wandbeugel aan de muur volgens de aangegeven afstanden (pluggen en schroeven zijn inbegrepen). Zorg ervoor dat er geen kabels of leidingen in de muur zitten voordat u boort. De beugel maakt het mogelijk om de stofzuiger op te bergen en op te laden.

Welke accessoires worden meegeleverd met de stofzuiger?

De verpakking bevat: de stofzuiger met batterij, een vloermondstuk met roterende borstel, een kierenzug, een meubelborstel, een zuigbuis, een oplader, een wandbeugel met montageset, de gebruiksaanwijzing en de garantiekaart.

Kan ik de filters met water wassen?

Ja, het filterelement en de stofbak kunnen met water worden gereinigd. Droog ze na het wassen volledig voordat u ze terugplaatst. Gebruik nooit oplosmiddelen of metalen voorwerpen.

Wat te doen bij een lege batterij tijdens gebruik?

Wanneer de batterij bijna leeg is, knippert de laadniveau-LED. Sluit de stofzuiger aan op de oplader. Het volledig opladen duurt ongeveer 5 uur. Kan de stofzuiger worden gebruikt tijdens het opladen? Nee, hij moet uitgeschakeld en aangesloten zijn.

GEBRUIKSAANWIJZING KVR 21621 Koenic

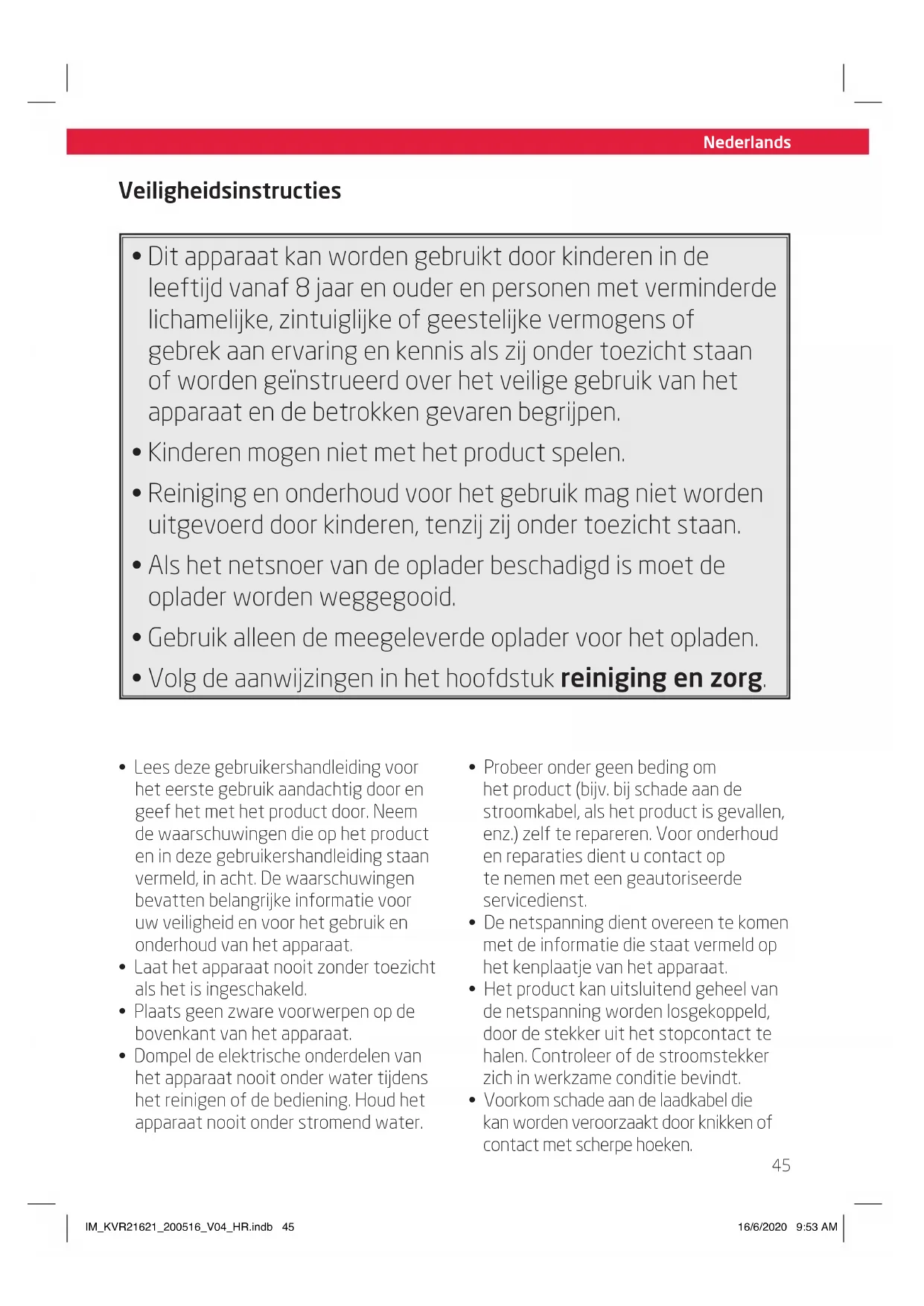

Veiligheidsinstructies

• Dit apparaat kan worden gebruikt door kinderen in de leeftijd vanaf 8 jaar en ouder en personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring en kennis als zij onder toezicht staan of worden geïinstrueerd over het veilige gebruik van het apparaat en de betrokken gevaren begrijpen.
• Kinderen mogen niet met het product spelen.
• Reiniging en onderhoud voor het gebruik mag niet worden uitgevoerd door kinderen, tenzij zij onder toezicht staan.
• Als het netsnoer van de oplader beschadigd is moet de oplader worden weggegooid.
• Gebruik alleen de meegeleverde oplader voor het opladen.

• Volg de aanwijzingen in het hoofdstuk reiniging en zorg.

• Lees deze gebruikershandleiding voor het eerste gebruik aandachtig door en geef het met het product door. Neem de waarschuwingen die op het product en in deze gebruikershandleiding staan vermeld, in acht. De waarschuwingen bevatten belangrijke informatie voor uw veiligheid en voor het gebruik en onderhoud van het apparaat.

• Laat het apparaat nooit zonder toezicht als het is ingeschakeld.
• Plaats geen zware voorwerpen op de bovenkant van het apparaat.

• Dompel de elektrische onderdelen van het apparaat nooit onder water tijdens het reinigen of de bediening. Houd het apparaat nooit onder stromend water.

• Probeer onder geen beding om het product (bijv. bij schade aan de stroomkabel, als het product is gevallen, enz.) zelf te repareren. Voor onderhoud en reparaties dient u contact op te nemen met een geautoriseerde servicedienst.

• De netspanning dient overeen te komen met de informatie die staat vermeld op het kenplaatje van het apparaat.
• Het product kan uitsluitend geheel van de netspanning worden losgekoppeld, door de stekker uit het stopcontact te halen. Controleer of de stroomstekker zich in werkzame conditie bevindt.
• Voorkom schade aan de laadkabel die kan worden veroorzaakt door knikken of contact met scherpe hoeken.

Nederlands

Veiligheidsinstructies

• Houd dit product inclusief oplaadkabel en stekker uit de buurt van alle warmtebronnen, bijvoorbeeld ovens, kookplaten en andere warmte producerende producten / objecten.
• Verwijder de stroomkabel uit het stopcontact door aan de stekker te trekken. Niet aan het snoer trekken.
• Koppel het apparaat los van het voedingsnet als het apparaat niet in gebruik is of als er sprake is van storingen en alvorens accessoires te verbinden of te verwijderen en voor elke reinigingshandeling.
• Gebruik dit apparaat uitsluitend op droge plaatsen en binnen, niet geschikt voor gebruik buiten.
• Dit product is niet geschikt voor commercieel gebruik. Het is alleen ontworpen voor huishoudelijk gebruik.
• Laat het product niet zonder toezicht werken.
• Zorg ervoor dat de motoreenheid en het netsnoer niet nat worden.
• Gebruik enkel het toeboren dat meegeleverd is met het toestel of aanbevolen is door de fabricant!
• Dit toestel is enkel geschikt voor huishoudelijk gebruik.
• Schakel het product altijd uit voor u de stekker uit het stopcontact trekt.
• Koel het toestel voldoende af vooraleer op te bergen.
• Bedek het toestel niet wanneer in gebruik. Risico van vuur!

• Zuig geen vloeistoffen op met het toestel. Zuig geen aangestoken sigaretten, hete assen, lucifers, enz. op. Risico van vuur!

• Zuig geen ontvlambare of explosieve materialen en gassen op. Het toestel mag niet gebruikt worden in ruimtes met explosieve gassen of vloeistoffen.

• Wees vooral voorzichtig tijdens het schoonmaken van trappen.
• Hou het toestel uit de buurt van kleding en het lichaam (vingers, haar, gezicht), wanneer in gebruik.
• Droog geen personen of dieren met dit toestel.
• Gebruik uitsluitend de meegeleverde oplader om het product op te laden.
• Stel oplaadbare batterijen nooit bloot aan overmatige hitte (bijv. direct zonlicht, vuur) en gooi ze nooit in het vuur. De oplaadbare batterijen kunnen exploderen.
• De oplaadbare batterij is in het apparaat ingebouwd en kan niet vervangen worden.
• Sluit de contacten van de oplaadbare batterij nooit kort. Gooi de oplaadbare batterij of het apparaat nooit in het vuur. Er bestaat dan kans op brand en een explosie!
• Laad de oplaadbare batterij nooit op zonder toezicht.

Nederlands

Gefeliciteerd!

Bedankt voor uw aankoop van een KOENIC product. Lees het zorgvuldig en bewaar het voor toekomstig gebruik.

Voorgenomen gebruik

Het product is alleen bedoeld voor het circuleren van de lucht in een kamer. Gebruik alleen volgens deze instructies. Elk ander gebruik kan tot schade aan het toestel of tot letsel leiden.

Imtron GmbH aanvaardt geen aansprakelijkheid voor schade aan het product, schade aan eigendommen of lichamelijk letsel als gevolg van onzorgvuldig of oneigenlijk gebruik van het product, of gebruik van het product die niet voldoet aan het doel opgegeven door de fabrikant.

Voor het eerste gebruik

Verwijder het apparaat en de accessoires voorzichtig uit de verpakking. Het is aangeraden om de originele verpakking te bewaren voor opslag. Als u de originele verpakking wenst weg te gooien, dient u dit in overeenkomst met de wettelijke bepalingen te doen. Voor vragen over de correcte wijze van afvalverwerking, kunt u contact opnemen met uw lokale afvalverwerkingscentrum.

Controleer de inhoud van de verpakking op compleetheid en schade. Indien de inhoud incompleet of beschadigd is, dient u direct contact op te nemen met uw lokale verkooppunt.

Raadpleeg het hoofdstuk Reiniging en zorg nadat u de verpakking heeft verwijderd.

Voor het eerste gebruik dienen de batterijen tenminste 5 uur worden opgeladen, lees a.u.b. het hoofdstuk Batterijen opladen.

Afval

Gooi dit apparaat niet weg bij het huisafval. Lever het in bij een inzamelpunt voor de recycling van elektrische en

elektronische apparatuur. Op deze manier helpt u bronnen te sparen en het milieu te beschermen.

Neem contact op met uw detailhandelaar of met de lokale autoriteiten voor meer informatie.

Werp batterijen op een milieuvriendelijke manier weg. Gooi batterijen niet in de prullenbak. Gebruik alstublieft de

retour- en inzamelingssystemen in uw gemeente of neem contact op met de leverancier waar u dit product heeft gekocht.

Inhoud

1 x Stofzuiger met accu

1 x Vloermondstuk

1 x Spleetmondstuk

1 x Stofferingsmondstuk

1 x Buis

1 x Lader

1 x Muurbeugel met montageset

1 x Gebruikshandleiding

1 x Garantiekaart

Besturingselement en onderdelen

A Aan/uit-schakelaar

B Zuigkrachtregelaar

c Zuigkrachtindicator en LED-laadcontrolelampjes

D Ontgrendelingsknop voor stofreservoir

E Ontgrendelingsknoppen voor zuigbuis

F Zuigbuis

G Vloermondstuk met draaiende borstel

H Stofferingsmondstuk

Spleetmondstuk

J Lader met kabel en laadstekker

K Muurbeugel met montageset

L Ontgrendelingsknop voor stofreservoir

M Stofreservoir met stofflap en filterinzetstukken

N Handvat

o Laadaansluiting

Nederlands

Montage

Muurbeugel

Fig. 1 Indien nodig bevestigt u de muurbeugel aan de muur. Let hierbij op de maten en afstanden.
Fig. 2 De afmetingen van de benodigde pluggen en schroeven (meegeleverd) kunnen uit de afbeelding worden afgelezen. Bij het monteren op de muur dient de afstand tussen de gaten in acht genomen te worden. Markeer eerst de boorgaten.

Let op: Zorg, voordat u de muurbeugel monteert, dat er een stopcontact voor de lader aanwezig is.

Waarschuwing!

Let erop dat er geen stroomdraden, bedrading of buizen in de muur zitten waar u de gaten voor de muurbeugel wilt boren. Boren in een kabel is levensgevaarlijk!

Fig. 3 De minimale hoogte van de muurbeugel moet zodanig worden gekozen dat het vloermondstuk vrij naar beneden kan hangen.

Opladen van de batterijen

Fig. 4 Sluit de oplader aan op de ingangsaansluiting. Steek de stekker van de oplader in het stopcontact.

Als de LED-laadcontrolelampjes knipperen, geeft dit aan dat de accu aan het opladen is. De LED-controlelampjes doven zodra de accu volledig is opgeladen.

LED indicatielampje

LED Conditie
1 LED encendido, parpadeando	Tijdens gebruik, als de batterij bijna leeg is
LEDs aan en/of knipperen	Tijdens opladen
LEDs uit	Opladen gereed. Volledig opgeladen

Fig. 5 Sluit het vloermondstuk aan op het onderste uiteinde van de zuigbuis en sluit vervolgens de buis aan op de stofzuiger.

Meubel- en spletenzuigmond

Fig. 6 Beide mondstukken kunnen direct op de stofzuiger of op het uiteinde van de zuigbuis worden aangesloten. Wanneer u ze bevestigt, steekt u de betreffende spuitmond altijd zo ver mogelijk in de opening zodat deze op zijn plaats klikt. Gebruik voor het zuigen van gestoffeerde meubels, matrassen, kussens, gordijnen, enz. de meubelborstel. De borstel kan worden teruggeduwd waardoor een pluizenborstel beschikbaar is. Gebruik de spletenzuigmond om kreukels, naden en hoeken te zuigen.

Zuigen

Gebruik van de steelstofzuiger

Fig. 7 Druk op de aan/uit-schakelaar om het product in te schakelen. Het licht op het vloermondstuk brandt om aan te geven dat de borstel aan het draaien is. Druk op de zuigkrachtregelaar om de gewenste zuigkracht (hoog, laag) in te stellen.

Waarschuwing!

Als u de stofzuiger rechtop laat staan dient deze uitgeschakeld te worden, omdat de borstel blijft draaien als het apparaat stilstaat, dit kan schade aan het vloeroppervlak tot gevolg hebben.

Druk na het stofzuigen op de aan/uit knop om het apparaat uit te schakelen.

Reiniging en zorg

Waarschuwing!

• Gebruik tijdens het reinigen nooit oplosmiddelen, schurende materialen, harde borstels, metalen voorwerpen of scherpe voorwerpen. Oplosmiddelen zijn schadelijk voor de gezondheid en kunnen de kunststof onderdelen van het apparaat aantasten, terwijl schurende reinigingsmiddelen krassen kunnen veroorzaken op het oppervlakte/de oppervlaktes.
• Dompel de elektrische onderdelen van het apparaat nooit onder in water tijdens het reinigen of de werking. Houd het apparaat nooit onder stromend water.

Het legen van de stofhouder en schoonmaken van de filters

Opmerking: De stofhouder dient iedere keer na het stofzuigen te worden geleegd.

Fig. 8 Om het stofreservoir te legen, druk op de ontgrendelingsknop voor stofreservoir, zodat de bodem van het reservoir open gaat en het stof eruit valt. Leeg de stofcontainer in een afvalbak. Als het filter en de stofopvangbak relatief schoon zijn, sluit u het deksel weer zodat het op zijn plaats klikt. De stofzuiger is gereed voor gebruik.

Fig. 9 Voor een betere reiniging, maakt u de stofopvangbak los en verwijdert u deze. Verwijder het complete filterelement en het fijne filter. Gooi het stof uit de stofopvangbak weg en klop de filters uit. Het filterelement en de stofopvangbak kunnen ook worden afgespoeld met water als ze daarna volledig worden gedroogd. Wanneer u de elementen met water reinigt dient u er voor te zorgen dat ze volledig droog zijn voordat u ze weer terug plaatst. Monteer alle eerder verwijderde onderdelen. In elkaar zetten wordt in omgekeerde volgorde gedaan. Duw eerst het stofreservoir in de aansluiting op de motorbehuizing en vervolgens in de aansluiting op de schakelaar zodat het vast komt te zitten. Zorg er bij het monteren voor dat er geen afdichting verloren gaat of geplet wordt en dat er geen onderdelen klem komen te zitten.

Schoonmaken van de vloerzuigmond

Fig. 10 De vloerzuigmond dient regelmatig te worden schoongemaakt. Om hem schoon te maken haalt u de vloerzuigmond uit de steelstofzuiger. Druk op de clip om de vergrendeling te verwijderen. Neem de borstelroller uit de zuigmond. Gebruik een schaar om de draden en haren die zich in de roller gedraaid hebben door te knippen en verwijder ze.

Opmerking: Als de wieltjes zijn geblokkeerd door draden en haren, gebruik dan een platte schroevendraaier en verwijder ze voorzichtig.

Zet alle onderdelen de u eerder uit elkaar gehaald heeft weer in elkaar. Montage wordt in omgekeerde volgorde uitgevoerd.

Nederlands

Opmerking:

- Vloerzuigmonden slijten een beetje, afhankelijk van het soort harde vloeren dat u heeft (bijv. ruw, rustieke tegels). Daarom dient u regelmatig de onderkant van de zuigmond te inspecteren.

- Een versleten onderkant van de vloerzuigmond kan scherpe randjes hebben en gevoelige harde vloeren zoals parket of linoleum beschadigen. Imtron aanvaardt geen aansprakelijkheid voor schade veroorzaakt door versleten vloerzuigmonden.

Technische gegevens

Oplaadbare stofzuiger

Opgegeven spanning : 21,6 V

Zuigkracht: Máx. 150 W

Batterij oplaadtijd : 5 horas

Capaciteit stofhouder : 0,3 L

Voedingsadapter

Ingevoerd door : Imtron GmbH

Wankelstraße 5, 85046 Ingolstadt, Germany.

Handelsregisternummer : HRB 4580

Model : MC2805B-V

Ingangsspanning: 100 - 240 V \~

Ingangsfrequentie wisselstroom : 50-60 Hz

Uitgangsspanning : 25,0 V

Uitgangsstroom : 0,5 A

Uitgangsvermogen : 12,5 W (25,0 V); 14,5 W (29,0 V)

Rendement bij actieve modus : 86.94 % (25.0 V); 87.19 % (29.0 V)

Rendement bij lage belasting (10%): 73,68 % (25,0 V); 73,13 % (29,0 V)

Stroomverbruik bij nullast : 0,06 W (25,0 V); 0,06 W (29,0 V)

Problemen oplossen

Als zich problemen voordoen tijdens het gebruik, raadpleeg de volgende tabel. Als problemen niet kunnen worden opgelost zoals aangegeven onder Oplossing, neem contact op met de fabrikant.

Probleem	Mogelijke oorzaken	Oplossing
Het product werktniet	Onderbroken stroomtoevoerDe batterij is leeg	Controleer de stroomtoevoerLaad de batterijen opnieuw op.
Product zuigt geen stof op of weinig zuigkracht	Filters zijn geblokkeerd met vuilStofreservoir is volBuis geblokkeerd	Reinig en was de filtersLeeg de stofhouderVerwijder de blokkade uit de buis
De borstelroller werkt niet	Borstel is geblokkeerd door draadjes en haren	Verwijder de draden en haren uit de borstel
Vloerzuigmond is moeilijk te bewegen of blijft vastzitten	Wielen zijn geblokkeerd door draadjes en haren	Verwijder ze voorzichtig met een platte schroevendraaier
