KVR 21621 - Staubsauger Koenic - Kostenlose Bedienungsanleitung

Staubsaugertyp	Kabelloser Stielstaubsauger
Marke	Koenic
Modell	KVR 21621
Nennspannung	21,6 V
Maximale Saugleistung	150 W
Staubbehälterkapazität	0,3 L
Ladezeit des Akkus	5 Stunden
Akkutyp	Integrierter Lithium-Ionen-Akku, nicht austauschbar
Netzteil (Eingang)	100-240 V ~, 50-60 Hz
Netzteil (Ausgang)	25,0 V / 29,0 V, 0,5 A
Mitgeliefertes Zubehör	Bodenbürste mit rotierender Bürste, Fugendüse, Polsterdüse, Saugrohr, Ladegerät, Wandhalterung mit Montageset
Waschbarer Filter	Ja (waschbar mit Wasser, vollständige Trocknung erforderlich)
Empfohlene Verwendung	Innenbereich, nur für den Hausgebrauch
Ladeanzeige	LED blinkt während des Ladens, erlischt bei vollständiger Ladung
Einstellbare Sauggeschwindigkeit	Ja (hoch/niedrig)
Motorisierte rotierende Bürste	Ja (in der Bodenbürste)
Sicherheitshinweise	Keine Flüssigkeiten aufsaugen, vor der Reinigung Netzstecker ziehen, nur das mitgelieferte Ladegerät verwenden
Mindestalter für die Nutzung	8 Jahre unter Aufsicht

Häufig gestellte Fragen - KVR 21621 Koenic

Wie lade ich den Staubsauger KVR 21621 auf?

Schließen Sie das Ladegerät an die Steckdose an und verbinden Sie den Stecker des Ladegeräts mit dem Ladeanschluss des Staubsaugers. Die Lade-LEDs blinken während des Ladevorgangs und erlöschen, wenn der Akku voll ist. Die Ladezeit beträgt ca. 5 Stunden.

Wie leere ich den Staubbehälter?

Drücken Sie die Entriegelungstaste der Staubbehälterabdeckung, um die untere Abdeckung zu öffnen und den Staub in einen Mülleimer zu entleeren. Für eine gründlichere Reinigung nehmen Sie den Behälter heraus, bauen Sie die Filter aus und entleeren Sie sie. Schließen Sie die Abdeckung, bis sie einrastet.

Wie reinige ich die Filter des Staubsaugers?

Entfernen Sie den Staubbehälter, nehmen Sie dann das gesamte Filterelement und den Feinfilter heraus. Klopfen Sie sie ab, um den Staub zu entfernen. Sie können sie mit Wasser waschen, stellen Sie jedoch sicher, dass sie vollständig trocken sind, bevor Sie sie wieder einsetzen.

Was tun, wenn der Staubsauger nicht mehr saugt oder an Leistung verliert?

Überprüfen Sie, ob der Staubbehälter voll oder die Filter verschmutzt sind. Reinigen oder ersetzen Sie die Filter und leeren Sie den Behälter. Stellen Sie außerdem sicher, dass das Rohr nicht durch einen Gegenstand verstopft ist.

Die rotierende Bürste dreht sich nicht, was tun?

Die Bürste könnte durch Fäden oder Haare blockiert sein. Schalten Sie das Gerät aus, entfernen Sie die Bodenbürste und schneiden Sie die Ablagerungen mit einer Schere oder einem flachen Schraubendreher von der Bürste.

Kann ich den Staubsauger auf Hartböden verwenden?

Ja, der Staubsauger ist für Hartböden geeignet. Allerdings kann die Bodenbürste mit rotierender Bürste je nach Bodenart unterschiedlich abnutzen. Überprüfen Sie die Bürste regelmäßig, um Schäden an empfindlichen Oberflächen wie Parkett zu vermeiden.

Wie montiere ich die mitgelieferte Wandhalterung?

Befestigen Sie die Wandhalterung an der Wand unter Einhaltung der angegebenen Abstände (Dübel und Schrauben sind enthalten). Stellen Sie vor dem Bohren sicher, dass sich keine Kabel oder Rohre in der Wand befinden. Die Halterung dient zur Aufbewahrung und zum Aufladen des Staubsaugers.

Welches Zubehör wird mit dem Staubsauger mitgeliefert?

Die Verpackung enthält: den Staubsauger mit Akku, eine Bodenbürste mit rotierender Bürste, eine Fugendüse, eine Polsterdüse, ein Saugrohr, ein Ladegerät, eine Wandhalterung mit Montageset, die Bedienungsanleitung und die Garantiekarte.

Kann ich die Filter mit Wasser waschen?

Ja, das Filterelement und der Staubbehälter können mit Wasser gereinigt werden. Trocknen Sie sie nach der Reinigung vollständig, bevor Sie sie wieder einsetzen. Verwenden Sie niemals Lösungsmittel oder Metallgegenstände.

Was tun bei schwachem Akku während des Gebrauchs?

Wenn der Akku schwach ist, blinkt die Ladezustands-LED. Schließen Sie den Staubsauger an das Ladegerät an. Die vollständige Aufladung dauert ca. 5 Stunden. Kann der Staubsauger während des Ladens verwendet werden? Nein, er muss ausgeschaltet und eingesteckt sein.

BEDIENUNGSANLEITUNG KVR 21621 Koenic

EG Gebrauchszwe sind

图 10-2-13

图 10-10-10

因

田

图 2-10-14

M. ebricatras, Inc.

图 1604-2-2015

图 1.2.1.1

图 4.1.1 变动

图：6.42-1587.520

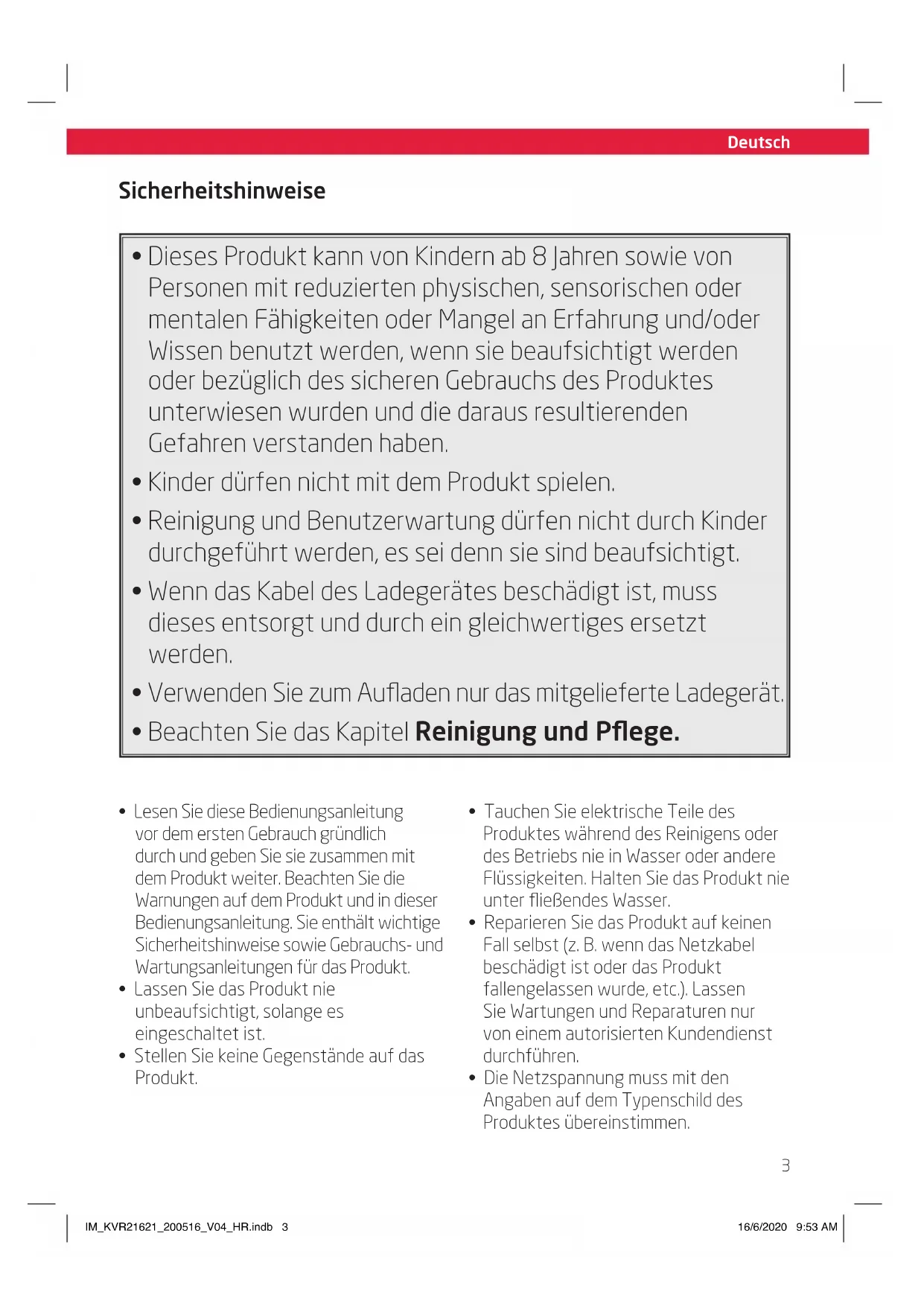

• Dieses Produkt kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Produktes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
• Kinder dürfen nicht mit dem Produkt spielen.
• Reinigung und Benutzerwartung dürfen nicht durch Kinder durchgeführt werden, es sei denn sie sind beaufsichtigt.
• Wenn das Kabel des Ladegerätes beschädigt ist, muss dieses entsorgt und durch ein gleichwertiges ersetzt werden.
• Verwenden Sie zum Aufladen nur das mitgelieferte Ladegerät.

• Beachten Sie das Kapitel Reinigung und Pflege.

• Lesen Sie diese Bedienungsanleitung vor dem ersten Gebrauch gründlich durch und geben Sie sie zusammen mit dem Produkt weiter. Beachten Sie die Warnungen auf dem Produkt und in dieser Bedienungsanleitung. Sie enthält wichtige Sicherheitshinweise sowie Gebrauchs- und Wartungsanleitungen für das Produkt.

• Lassen Sie das Produkt nie unbeaufsichtigt, solange es eingeschaltet ist.

• Stellen Sie keine Gegenstände auf das Produkt.

• Tauchen Sie elektrische Teile des Produktes während des Reinigens oder des Betriebs nie in Wasser oder andere Flüssigkeiten. Halten Sie das Produkt nie unter fließendes Wasser.

• Reparieren Sie das Produkt auf keinen Fall selbst (z. B. wenn das Netzkabel beschädigt ist oder das Produkt fallengelassen wurde, etc.). Lassen Sie Wartungen und Reparaturen nur von einem autorisierten Kundendienst durchführen.
  • Die Netzspannung muss mit den Angaben auf dem Typenschild des Produktes übereinstimmen.

Deutsch

Sicherheitshinweise

• Nur der Netzstecker kann das Produkt vollständig vom Stromnetz trennen. Achten Sie darauf, dass der Netzstecker immer gut zugänglich und erreichbar ist.
• Vermeiden Sie Beschädigungen des Ladekabels durch Knicken oder Kontakt mit scharfen Kanten.
• Halten Sie das Produkt, einschließlich Ladekabel und Netzstecker, von Hitzequellen, wie z. B. Heizkörpern, Öfen und anderen Hitze erzeugenden Produkten, fern.
• Ziehen Sie das Ladegerät nur am Gehäuse selbst aus der Steckdose. Ziehen Sie nicht am Kabel.
• Ziehen Sie das Ladegerät aus der Steckdose, ...
• wenn das Produkt nicht benutzt wird,
• wenn Funktionsstörungen auftreten,
• bevor Sie Zubehör anbringen / entfernen und
• bevor Sie das Produkt reinigen.
• Verwenden Sie das Produkt nur in trockenen Innenräumen, niemals im Freien.
• Dieses Produkt ist nicht für kommerziellen Gebrauch geeignet. Es ist nur für die Nutzung im Haushalt konzipiert.
• Lassen Sie das Produkt nicht unbeaufsichtigt arbeiten.
• Achten Sie darauf, dass die Motoreinheit und das Ladegerät inkl. Kabel nicht nass werden.
• Kein Zubehör benutzen, welches nicht mit diesem Gerät mitgeliefert wurde oder vom Hersteller empfohlen wird!
• Dieses Produkt eignet sich nur für den Gebrauch im Haushalt.

• Das Produkt hinreichend abkühlen lassen, bevor es verstaut wird.

• Das Produkt während des Betriebs nicht zudecken. Brandgefahr!

• Keine rauchenden Zigaretten, heiße Asche, Streichhölzer o. ä. aufsaugen. Brandgefahr!
• Keine leicht entflammbaren oder explosive Stoffe und Gase aufsaugen. Das Produkt darf keinesfalls in Räumen mit explosiven Gasen oder Flüssigkeiten verwendet werden.
• Besondere Vorsicht walten lassen beim Saugen auf Treppen.
• Das Produkt während des Betriebes von der Kleidung und vom Körper (z.B. Finger, Haare, Gesicht) fernhalten.
• Keine Menschen oder Tiere absaugen.
• Laden Sie das Produkt nur mit dem mitgelieferten Ladeadapter auf.
• Setzen Sie Akkus niemals übermäßiger Hitze (z. B. pralle Sonne, Feuer) aus und werfen Sie sie niemals in Feuer. Die Akkus könnten explodieren.
• Die Kontakte/Anschlüsse des Akkus niemals kurzschließen. Den Akku bzw. das Produkt nicht ins Feuer werfen. Es besteht Explosions- und Brandgefahr!
• Den Akku des Produkts nicht unbeaufsichtigt laden.

Deutsch

Herzlichen Glückwunsch!

Vielen Dank, dass Sie sich für ein KOENIC - Produkt entschieden haben. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie sie für späteres Nachschlagen auf.

Bestimmungsgemäße Benutzung

Das Produkt ist nur für das Saugen von trockenem Staubgut gedacht. Jeglicher anderer Gebrauch kann zu Schäden am Produkt oder Verletzungen führen.

Die Imtron GmbH übernimmt keine Haftung für Schäden am Produkt, Sachschaden, oder Verletzung von Personen aufgrund von unachtsamer, unsachgemäßer, falscher oder nicht dem vom Hersteller angegebenen Zweck entsprechender Verwendung des Produkts.

Vor dem ersten Gebrauch

Entfernen Sie das Produkt und Zubehör vorsichtig aus der Originalverpackung. Es empfiehlt sich, die Originalverpackung für späteres Verstauen aufzubewahren. Möchten Sie die Originalverpackung entsorgen, so tun Sie dies nach den geltenden gesetzlichen Bestimmungen. Haben Sie Fragen zur richtigen Entsorgung, fragen Sie bei Ihrer örtlichen Behörde nach. Überprüfen Sie den Verpackungsinhalt auf Vollständigkeit und Beschädigungen. Sollte der Verpackungsinhalt unvollständig oder sollten Beschädigungen feststellbar sein, kontaktieren Sie umgehend Ihre Verkaufsstelle. Reinigen Sie das Produkt nach dem Auspacken; siehe Abschnitt Reinigung und Pflege.

Vor dem ersten Betrieb müssen die Akkus des Staubsaugers mindestens 5 Stunden geladen werden, siehe Abschnitt Akkus aufladen.

Entsorgung

Dieses Produkt nicht im unsortierten Hausmüll, sondern bei einer

ausgewiesenen Sammelstelle für

Elektro- und Elektronik-Altgeräte entsorgen. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei. Für weitere Information wenden Sie sich bitte an Ihren Händler oder die örtlichen Behörden.

Bitte entsorgen Sie die Batterien umweltgerecht. Werfen Sie Batterien nicht in den Hausmüll. Benutzen Sie bitte

die Rückgabe und Sammelsysteme in Ihrer Gemeinde oder wenden Sie sich an den Händler, bei dem das Produkt gekauft wurde.

Lieferumfang

1 x Akkustaubsauger mit Akku
1 x Bodendüse
1 x Fugendüse
1 x Polsterdüse
1 x Saugrohr
1 x Ladegerät
1 x Wandbefestigung mit Montageset
1 x Bedienungsanleitung
1 x Garantiekarte

Bedienelemente und Komponenten

A Ein-/Aus-Schalter
B Saugstufenschalter
C Saugstufenanzeige- und Ladekontroll-LEDs
D Staubbehälterentriegelungstaste
E Saugrohrentriegelungstasten
F Saugrohr
G Bodendüse mit Rollbürste
H Polsterdüse
Fugendüse
J Ladegerät mit Kabel und Ladestecker
K Wandhalterung mit Montageset
Staubklappenentriegelungstaste
M Staubbehälter mit Staubklappe und Filtereinsätzen
N Handgriff
o Ladebuchse

Deutsch

Zusammenbau

Wandhalterung

Abb. 1 Wenn gewünscht, befestigen Sie die Wandhalterung an einer Wand. Beachten Sie dazu die Abstände und Maße.

Abb. 2 Die Maße der benötigten Dübel und Schrauben (mitgeliefert) entnehmen Sie bitte aus dem Übersichtsbild. Beim Montieren an der Wand muss der Abstand zwischen den Bohrlöchern eingehalten werden. Markieren Sie die Bohrlöcher vorher.

Hinweis: Stellen Sie vor dem Anschrauben der Wandhalterung sicher, dass sich in ausreichender Nähe eine Steckdose für das Ladegerät befindet.

! Warning!

Stellen Sie sicher, dass sich keine Stromleitungen oder andere Leitungen oder Rohre an der Stelle befinden, an der Sie die Wandhalterung befestigen wollen. Es besteht Lebensgefahr, wenn Sie eine stromführende Leitung anbohren!

Abb. 3 Die Mindesthöhe der Wandhalterung muss so gewählt werden, dass die Bodendüse frei nach unten hängen kann.

Akkus aufladen

Abb. 4 Stecken Sie das Ladegerät in die Steckdose. Stecken Sie den Ladestecker in die Ladebuchse.

Die Ladekontroll-LEDs blinken und zeigen damit, dass der Akku geladen wird. Wenn der Akku voll aufgeladen ist, erlöschen die LEDs.

Ladekontroll-LEDs

LED Zustand
1 LED leuchtet und blinkt	Während des Gebrauchs, wenn der Akkustand niedrig ist
LEDs ein und/oder blinkend	Aufladevorgang
LEDs aus	Ladevorgang beendet. Akku ist voll aufgeladen

Abb. 5 Stecken Sie die Bodendüse auf das untere Ende des Saugrohrs und dieses dann auf den Saugrohranschluss am Staubsauger.

Polsterdüse und Fugendüse

Abb. 6 Beide Düsen können Sie entweder direkt auf den Anschluss am Staubsauger oder auf das Saugrohrende stecken. Bei Montage die jeweilige Düse immer bis zum Anschlag aufstecken, sodass sie einrastet. Zum Absaugen von Polstermöbeln, Matratzen, Kissen, Vorhängen usw. benutzen Sie die Polsterdüse. Die Bürste kann zurückgeschoben werden wodurch eine Fusselbürste zur Verfügung steht. Zum Aussaugen von Falten, Fugen und Ecken benutzen Sie die Fugendüse.

Saugen

Verwendung des Handstaubsaugers

Abb. 7 Zum Einschalten den Ein-/Aus-Schalter drücken. Die Beleuchtung der Bodendüse leuchtet auf und zeigt damit, dass sich die Bürstenwalze dreht. Drücken Sie den Saugstufenschalter, um die gewünschte Saugleistung (hoch oder niegrig) einzustellen.

Achtung!

Vor dem Abstellen den Handstaubsauger unbedingt ausschalten, da die drehende Bürste bei Stillstand des Saugers Schäden am Bodenbelag verursachen könnte.

Nach dem Saugen den Handstaubsauger durch Drücken der Ein-/Ausschalttaste ausschalten.

Reinigung und Pflege

Warnung!

• Verwenden Sie zur Reinigung keinesfalls Lösungs- und Scheuermittel, harte Bürsten, metallische oder scharfe Gegenstände. Lösungsmittel sind gesundheitsschädlich und greifen die Plastikteile an; scheuernde Reiniger und Hilfsmittel zerkratzen die Oberfläche.
  • Tauchen Sie elektrische Teile des Produktes während des Reinigens nie in Wasser oder andere Flüssigkeiten. Halten Sie es nie unter fließendes Wasser.

Entleeren des Staubhälters und reinigen der Filter

Hinweis: Der Staubbehälter sollte möglichst nach jedem Saugvorgang geleert werden.

Abb. 8 Zum Entleeren des Staubbehälters drücken Sie lediglich die Staubklappen-entriegelungstaste, sodass sich der Boden des Behälters öffnet und der Staub herausfällt. Halten Sie den Staubbehälter dabei über einen Mülleimer. Sind Filter und Staubbehälter relativ sauber, schließen Sie den Deckel wieder, sodass er einrastet. Der Staubsauger ist einsatzbereit.

Abb. 9 Zur sorgfältigen Reinigung lösen Sie den Staubbehälter und nehmen Sie ihn ab. Entnehmen Sie den kompletten Filtereinsatz und den Feinfilter. Entleeren Sie den Staub aus dem Staubbehälter und klopfen Sie die Filter aus. Filtereinsatz und Staubbehälter können auch mit Wasser abgespült werden. Wenn Sie den Staubbehälter und die Filter mit Wasser reinigen unbedingt darauf achten, dass alle Komponenten vor dem Wiederzusammenbau absolut trocken sind. Montieren Sie alle zuvor entnommenen Komponenten. Die Montage erfolgt in umgekehrter Reihenfolge. Drücken Sie den Staubbehälter zuerst in die Aufnahme am Motorgehäuse und erst danach in die Aufnahme am Schalter, sodass dieser einrastet. Achten Sie bei der Montage darauf, dass keine Dichtung verloren geht oder gequetscht wird und das keine Teile verkanten.

Reinigung der Bodendüse

Abb. 10 Die Bodendüse sollte in regelmäßigen Abständen gereinigt werden. Dazu die Bodendüse vom Handstaubsauger lösen. Drücken Sie auf die Lasche, um den Verschluss zu entriegeln. Entnehmen Sie die Bürstenwalze aus der Bodendüse. Aufgewickelte Fäden und Haare mit einer Schere durchschneiden und entfernen.

Hinweis: Wenn die Rollen der Bodendüse mit Fäden und Haaren blockiert sind, schneiden Sie diese mit einer Schere durch und entfernen Sie sie danach.

Montieren Sie alle zuvor entnommenen Komponenten. Die Montage erfolgt in umgekehrter Reihenfolge.

Deutsch

Hinweis:

- Bodendüsen unterliegen, abhängig von der Beschaffenheit ihres Hartbodens (z.B. raue, rustikale Fließen) einem gewissen Verschleiß. Deshalb sollten Sie in regelmäßigen Abständen die Laufsohle der Düse überprüfen.

- Verschlissene, scharfkantige Laufsohlen können Schäden auf empfindlichen Hartböden wie Parkett oder Linoleum verursachen. Der Hersteller haftet nicht für eventuelle Schäden, die durch eine verschlissene Bodendüse verursacht werden.

Technische Daten

Akkusauger

Nennspannung : 21,6 V Saugleistung : Max. 150 W Akku-Ladedauer : 5 Std. Auffangkapazität: : 0,3 L

Netzadapter

Importiert durch : Imtron GmbH

Wankelstraße 5, 85046 Ingolstadt, Germany.

Handelsregisternr : HRB 4580

Modell: MC2805B-V

Eingangsspannung: 100 - 240 V \~

Eingangswechselstromfrequenz: 50-60 Hz

Ausgangsspannung:25,0V

Ausgangsstrom : 0,5 A

Ausgangsleistung : 12,5 W (25,0 V); 14,5 W (29,0 V)

Durchschnittliche Effizienz im Betrieb : 86.94 % (25.0 V); 87.19 % (29.0 V)

Effizienz bei geringer Last (10 %) : 73,68 % (25,0 V); 73,13 % (29,0 V)

Leistungsaufnahme bei Nulllast : 0,06 W (25,0 V); 0,06 W (29,0 V)

Fehlerbehebung

Sollte es während des Betriebs zu Störungen kommen, beachten Sie nachfolgende Tabelle. Sollten die Probleme wie unter Behebung angegeben nicht abgestellt werden können, wenden Sie sich an Ihren Händler.

Problem	Mögliche Ursache	Behebung
Produkt funktioniert nicht	Keine StromversorgungAkku leer	Überprüfen der StromversorgungAkku aufladen
Saugkraft läßt nach	Filter verschmutztStaubbehälter ist vollSaugrohr verstopft	Filter reinigenStaubbehälter entleerenRückstände aus Saugrohr entfernen
Rollbürste funktioniert nicht	Bürste ist mit Fäden und Haaren blockiert	Fäden und Haare von der Bürste entfernen
Rollen der Bodendüse sind schwer zu bewegen bzw. klemmen	Rollen sind mit Fäden und Haare blockiert	Fäden und Haare mit einem flachen Schraubenzieher vorsichtig entfernen

8
