KVR 21621 - Aspirador Koenic - Manual de utilização gratuito

Tipo de aspirador	Aspirador de vara sem fio
Marca	Koenic
Modelo	KVR 21621
Tensão nominal	21,6 V
Potência de sucção máxima	150 W
Capacidade do depósito de pó	0,3 L
Tempo de carregamento da bateria	5 horas
Tipo de bateria	Lítio-íon integrada não substituível
Adaptador de alimentação (entrada)	100-240 V ~, 50-60 Hz
Adaptador de alimentação (saída)	25,0 V / 29,0 V, 0,5 A
Acessórios fornecidos	Bocal de piso com escova rotativa, bocal para frestas, bocal para estofados, tubo de aspiração, carregador, suporte de parede com kit de montagem
Filtro lavável	Sim (lavável em água, secagem completa necessária)
Uso recomendado	Interno, uso doméstico apenas
Indicador de carga	LED piscando durante o carregamento, apagado quando completo
Velocidade de aspiração ajustável	Sim (alta/baixa)
Escova rotativa motorizada	Sim (no bocal de piso)
Instruções de segurança	Não aspirar líquidos, desconectar antes da limpeza, utilizar apenas o carregador fornecido
Idade mínima de uso	8 anos sob supervisão

Perguntas frequentes - KVR 21621 Koenic

Como carregar o aspirador KVR 21621?

Conecte o carregador na tomada, depois conecte o plugue do carregador ao porta de carga do aspirador. Os LEDs de carga piscam durante o carregamento e se apagam quando a bateria está cheia. O tempo de carregamento é de aproximadamente 5 horas.

Como esvaziar o depósito de pó?

Pressione o botão de liberação da tampa do depósito de pó para abrir a tampa inferior e despejar o pó em uma lixeira. Para uma limpeza mais completa, remova o depósito, desmonte os filtros e esvazie-os. Feche a tampa até ouvir um clique.

Como limpar os filtros do aspirador?

Remova o depósito de pó, depois retire o elemento do filtro completo e o filtro fino. Dê batidinhas para remover o pó. Você pode lavá-los com água, mas certifique-se de que estejam completamente secos antes de recolocá-los.

O que fazer se o aspirador não aspirar ou perder potência?

Verifique se o depósito de pó está cheio ou se os filtros estão sujos. Limpe ou substitua os filtros e esvazie o depósito. Certifique-se também de que o tubo não esteja obstruído por algum objeto.

A escova rotativa não gira, o que fazer?

A escova pode estar bloqueada por fios ou cabelos. Desligue o aparelho, remova o bocal de piso, corte e retire os detritos da escova com uma tesoura ou chave de fenda.

Posso usar o aspirador em pisos duros?

Sim, o aspirador é adequado para pisos duros. No entanto, o bocal de piso com escova rotativa pode desgastar-se de forma diferente conforme o tipo de piso. Inspecione regularmente o bocal para evitar danificar superfícies delicadas como parquet.

Como montar o suporte de parede fornecido?

Fixe o suporte de parede na parede respeitando as distâncias indicadas (as buchas e parafusos estão incluídos). Antes de furar, verifique se não há cabos ou canos na parede. O suporte permite armazenar o aspirador e recarregá-lo.

Quais acessórios são fornecidos com o aspirador?

A embalagem contém: o aspirador com bateria, um bocal de piso com escova rotativa, um bocal para frestas, um bocal para estofados, um tubo de aspiração, um carregador, um suporte de parede com kit de montagem, o manual de instruções e o cartão de garantia.

Posso lavar os filtros com água?

Sim, o elemento do filtro e o depósito de pó podem ser lavados com água. Após a lavagem, seque-os completamente antes de recolocá-los. Nunca use solventes ou objetos metálicos.

O que fazer em caso de bateria fraca durante o uso?

Quando a bateria estiver fraca, o LED de nível de carga pisca. Conecte o aspirador ao carregador. A carga completa leva aproximadamente 5 horas. O aspirador pode ser usado durante o carregamento? Não, ele deve estar desligado e conectado.

MANUAL DE UTILIZADOR KVR 21621 Koenic

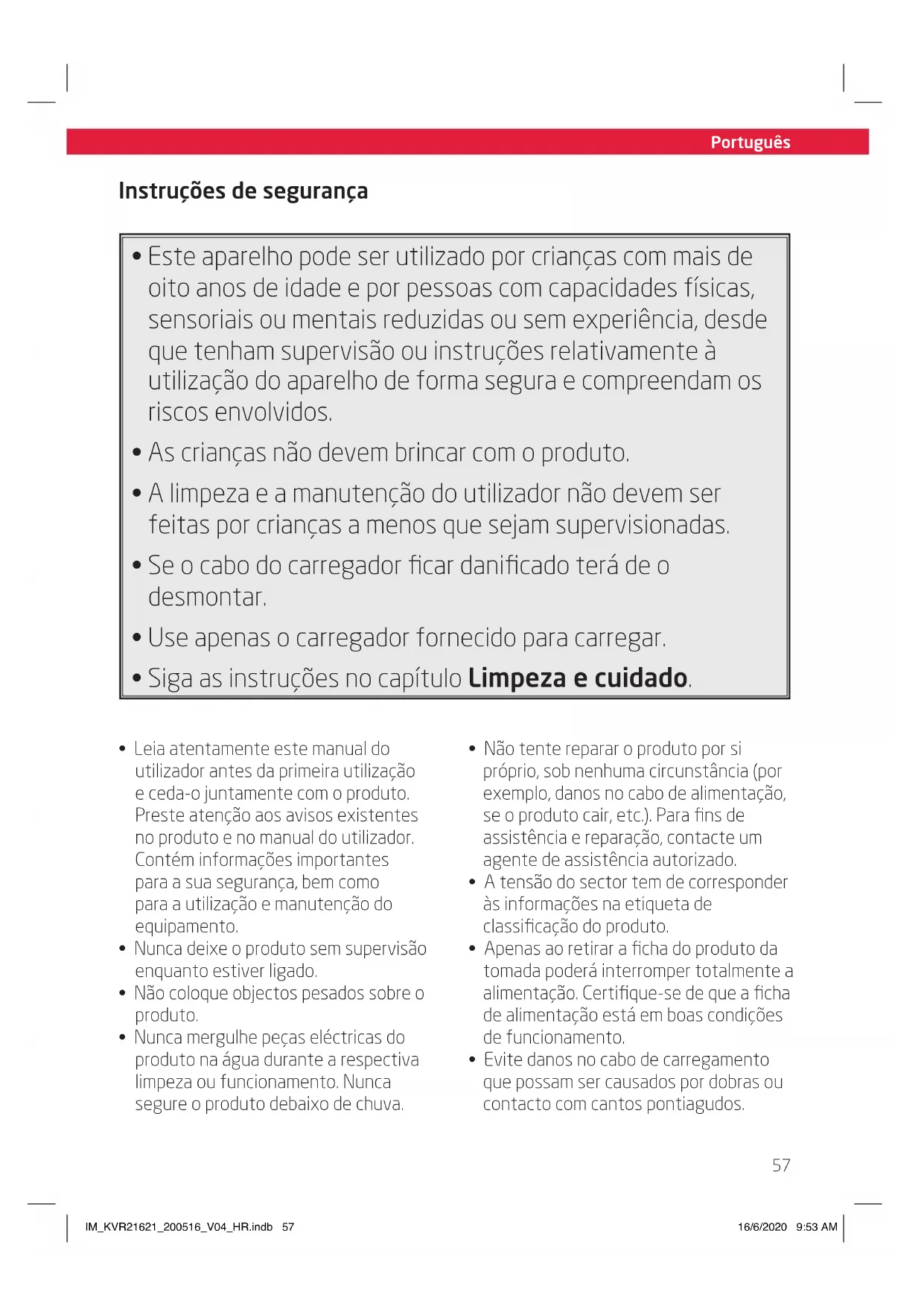

Instruções de segurança

• Este aparelho pode ser utilizado por crianças com mais de oito anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência, desde que tenham supervisão ou instruções relativamente à utilização do aparelho de forma segura e compreendam os riscos envolvidos.
• As crianças não devem brincar com o produto.
• A limpeza e a manutenção do utilizador não devem ser feitas por crianças a menos que sejam supervisionadas.
• Se o cabo do carregador ficar danificado terá de o desmontar.
• Use apenas o carregador fornecido para carregar.

• Siga as instruções no capítulo Limpeza e cuidado.

• Leia atentamente este manual do utilizador antes da primeira utilização e ceda-o juntamente com o produto. Preste atenção aos avisos existentes no produto e no manual do utilizador. Contém informações importantes para a sua segurança, bem como para a utilização e manutenção do equipamento.

• Nunca deixe o produto sem supervisão enquanto estiver ligado.
• Não coloque objectos pesados sobre o produto.

• Nunca mergulhe peças eléctricas do produto na água durante a respectiva limpeza ou funcionamento. Nunca segure o produto debaixo de chuva.

• Não tente reparar o produto por si próprio, sob nenhuma circunstância (por exemplo, danos no cabo de alimentação, se o produto cair, etc.). Para fins de assistência e reparação, contacte um agente de assistência autorizado.

• A tensão do sector tem de corresponder às informações na etiqueta de classificação do produto.
• Apenas ao retirar a ficha do produto da tomada poderá interromper totalmente a alimentação. Certifique-se de que a ficha de alimentação está em boas condições de funcionamento.
• Evite danos no cabo de carregamento que possam ser causados por dobras ou contacto com cantos pontiagudos.

Português

Instruções de segurança

• Mantenha este produto, incluindo o cabo de carregamento e a ficha de alimentação, longe de todas as fontes de calor, por ex., fornos, placas quentes e outros produtos/objetos que produzam calor.
• Desligue apenas o cabo de alimentação através da respectiva ficha. Não puxe o cabo.
• Desligue o produto quando este não estiver a ser utilizado, em caso de funcionamento incorrecto, antes de ligar ou remover acessórios e antes de cada limpeza.
• Utilize este produto apenas em áreas internas e secas e nunca no exterior.
• Este produto não é adequado para uso comercial. Foi concebido apenas para uso doméstico.
• Não deixe o produto a funcionar sem supervisão.
• Certifique de que nem a zona do motor nem o cabo de alimentação ficam molhados.
• Use apenas os acessórios fornecidos com o aparelho ou recomendados pelo fabricante!
• Este aparelho destina-se apenas a uso doméstico.
• Desligue sempre o produto antes de retirar a respetiva ficha da tomada.
• Deixe arrefecer o aparelho antes de o guardar.
• Não tape o aparelho quando está a ser usado. Perigo de fogo!

• Não aspire líquidos com este aparelho. Não aspire cigarros acesos, brasas, fósforos, etc. Perigo de fogol

• Não aspire materiais e gases inflamáveis ou explosivos. O aparelho não deve ser usado em salas com gases ou líquidos explosivos.

• Tenha especial cuidado ao limpar escadas.
• Durante o uso, mantenha o aparelho afastado das roupas e do corpo (dedos, cabelos, rosto).
• Não tente limpar pessoas ou animais com este aparelho.
• Utilize apenas o adaptador de carga fornecido para carregar o aparelho.
• Nunca exponha as baterias recarregáveis ao calor excessivo (por ex., luz do sol, fogo) e nunca as atire para o fogo. As baterias recarregáveis podem explodir.
• A bateria recarregável está incorporada permanentemente no produto e não pode ser substituída.
• Nunca ligue os contactos da bateria recarregável em curto-circuito. Não atire a bateria recarregável nem o produto para o fogo. Existe o risco de incêndio e explosão!
• Nunxa xarregue a bateria recarregável do produt sem supervisão.

Português

Parabéns!

Agradecemos a aquisição de um aparelho KOENIC. Leia este manual cuidadosamente e guarde-o para consultas futuras.

Utilização prevista

O produto destina-se apenas para circulação do ar da sala. Utilize-o apenas de acordo com estas instruções. Qualquer outra utilização poderá originar danos no produto ou ferimentos. A Imtron GmbH não se responsabiliza por danos ao produto, danos a propriedade ou ferimentos pessoais devido a negligência ou utilização indevida do produto, ou utilização do produto fora da finalidade especificada pelo fabricante.

Antes de utilizar pela primeira vez

Remova o produto e os acessórios com cuidado da embalagem original.

Recomenda-se que guarde a embalagem original para armazenamento. Se pretender eliminar a embalagem original, cumpra os regulamentos legais aplicáveis. Se tiver qualquer questão relativamente à eliminação correcta, contacte o seu centro de gestão de resíduos local. Inspeccione o conteúdo fornecido e verifique se está completo e sem danos. Se o conteúdo fornecido estiver incompleto ou com danos, contacte imediatamente o seu ponto de venda. Depois de desembalar, consulte o capítulo Limpeza e cuidado.

Antes da primeira utilização, as baterias integradas deve ser carregadas durante pelo menos 5 horas. Consulte o capítulo Carregar as baterias.

Eliminação

Não elimine o aparelho no lixo doméstico não separado. Retorne-o a um ponto de recolha destinado à reciclagem de lixo electrónico (WEEE). Dessa forma, estará ajudando a preservar recursos e proteger o meio ambiente. Para mais informações, entre em contacto com o seu revendedor ou asautoridades locais.

Elimine as pilhas de forma ecológica. Não as jogue no lixo doméstico. Utilize os sistemas de devolução e recolha da sua zona ou cte o vendedor onde comprou o produto.

Conteúdo

1 x Aspirador com bateria
1 x Bocal para chão
1 x Bocal para cantos
1 x Bocal para tapetes
1 x Tubo
1 x Carregador
1 x Manual do utilizador
1 x Cartão de garantia

1 x Suporte de parede com conjunto de montagem

Controlo e componentes

A Interruptor Ligar / Desligar
B Interruptor de nível de potência de aspiração
c LED indicador de nível de potência de aspiração e de controlo de carga
D Botão de libertação do recipiente de poeiras
€ Botões de libertação da mangueira de aspiração
F Tubo de aspiração
G Bocal para chão com escova rotativa
H Bocal para tapetes
Bocal para cantos
J Carregador com cabo e ficha de carregamento
K Suporte de parede com kit de montagem
L Botão de libertação da tampa do recipiente de poeiras
M Recipiente de poeiras com aba de poeiras e inserções do filtro
N Pega
o Tomada de carregamento

Português

Montagem

Suporte de parede

Fig. 1 Se for necessário, fixe o suporte de parede a uma parede. Tome nota das distâncias e dimensões.

Fig. 2 As dimensões das buchas e parafusos necessários (incluídos) podem ser encontradas na imagem da descrição geral. Quando montar na parede, a distância entre os orifícios tem de ser mantida. Marque primeiro os orifícios de perfuração.

Nota: Antes de aparafusar o suporte na parede, certifique-se de que existe uma tomada para o carregador.

Aviso!

Certifique-se de que não existem linhas de alimentação nem outros cabos na parede onde pretende perfurar os orifícios para o suporte. Se perfurar um cabo ativo, correrá perigo de vida!

Fig. 3 A altura mínima do suporte de parede tem de ser selecionada para que o bocal para o chão possa ficar livremente pendurado.

Quando os LEDs do indicador de carregamento piscam, indica que a bateria está a ser carregada. Os LEDs do indicador desligam-se quando a bateria está totalmente carregada.

Indicador LED

LED Condição
1 LED ligado, intermitente	Durante o funcionamento, quando o nível da bateria é baixo
LEDs ligados e/ou intermitentes	Durante o carregamento
LEDs desligados	Carregamento completo. Totalmente carregado.

Fig. 5 Ligue o bocal para chão na extremidade inferior do tubo de sucção e, em seguida, ligue o tubo ao aspirador.

Bocal para tapetes e bocal para cantos

Fig. 6 Ambos os bocais podem ser ligados diretamente ao aspirador ou na extremidade do tubo de aspiração. Ao colocá-los, insira sempre o respetivo bocal o mais longe possível para que o mesmo encaixe no devido lugar. Para aspirar tapeçarias, colchões, almofadas, cortinas, etc., use o bocal para tapetes. A escova pode ser retraída por meio da qual fica disponível uma escova de cotão. Para aspirar pregas, juntas e cantos, use o bocal para cantos.

Aspirar

Utilizar o aspirador com tubo

Fig. 7 Prima o botão ligar/desligar para ligar o aparelho. A luz do bocal para o chão acende-se e indica que o rolamento da escova está a girar. Prima o interruptor de nível de potência de aspiração para definir a potência de aspiração pretendida (alta, baixa).

Aviso!

Quando o aspirador é deixado pousado, deve ser desligado, pois se a escova estiver a girar enquanto o produto está pousado, pode provocar danos à superfície do chão.

Depois de aspirar, prima o botão Ligar/Desligar para desligar o produto.

Limpeza e cuidado

Aviso!

• Durante a limpeza, nunca utilize solventes, materiais abrasivos, escovas duras nem objetos metálicos ou afiados. Os solventes são prejudiciais à saúde humana e podem danificar as peças de plástico, enquanto os materiais e instrumentos de limpeza abrasivos podem deixar riscos na(s) superfície(s).
• Nunca introduza as peças elétricas do produto na água durante a limpeza ou o funcionamento. Nunca coloque o produto sob água corrente.

Esvaziar o recipiente de poeiras e limpar os filtros

Nota: O recipiente de poeiras deve ser esvaziado sempre após aspirar.

Fig. 8 Para esvaziar o recipiente de poeiras, prima o botão de libertação da tampa do mesmo para que a tampa inferior do recipiente abra e o pó caia. Segure o recipiente de pó sobre o caixote do lixo. Se o filtro e o recipiente de pó estiverem relativamente limpos, feche a tampa novamente para que a mesma encaixe no devido lugar. O aspirador está pronto a ser usado.

Fig. 9 Para um limpeza melhor, desaperte o recipiente de pó e remova-o. Remova o elemento do filtro completo e o filtro fino. Esvazie o recipiente de pó e bata nos filtros. O elemento do filtro e recipiente de pó também podem ser passados por água se forem totalmente secos depois. Quando limpar os elementos com água, certifique-se de que estão totalmente secos antes de os voltar a montar. Monte todos os componentes anteriormente removidos. A montagem é feita pela ordem inversa. Primeiro pressione o recipiente de poeiras na tomada, no compartimento do motor e depois na tomada no interruptor, de modo a ficar fixo. Ao montar, certifique-se de que não perde nenhum vedante e que nenhuma peça fica encravada.

Limpar o bocal para chão

Fig. 10 O bocal para chão deve ser limpo em intervalos regulares. Para limpar, solte o bocal para chão do aspirador com tubo. Empurre o clipe para remover a patilha. Remova o rolamento da escova do bocal. Corte os fios e cabelos que estejam enrolados nos rolamentos com uma tesoura e remova-os.

Nota: Se as rodas estiverem bloqueadas com fios e cabelos, utilize uma chave de fendas plana para remover cuidadosamente.

Volte a montar todos os componentes que foram anteriormente removidos. A montagem é realizada na ordem inversa.

Português

Nota:

- Os bocais para o chão estão sujeitos a um determinado desgaste, dependendo do tipo de chão rígido que tiver (por exemplo duro, rústico). Portanto, deve verificar a parte inferior do bocal para chão em intervalos regulares.

- O desgaste na parte inferior do bocal para chão pode apresentar pontas afiadas que podem danificar pisos duros sensíveis, como parquet ou linóleo. A Imtron não se responsabiliza por danos provocados por bocais para chão com desgaste.

Dados técnicos

Aspirador recarregável

Tensão indicada : 21,6 V

Potência de aspiração : Máx. 150 W

Duração de carregamento da bateria ; 5 horas

Capacidade do recipiente para poeiras : 0,3 L

Tensão de entrada: 100 - 240 V \~

Frequência AC de entrada : 50-60 Hz

Tensão de saída : 25,0 V

Corrente de saída : 0,5 A

Potência de saída : 12,5 W (25,0 V); 14,5 W (29,0 V)

Eficiência ativa média : 86.94 % (25.0 V); 87.19 % (29.0 V)

Eficiência com baixa carga (10 %): 73,68 % (25,0 V); 73,13 % (29,0 V)

Consumo de potência sem carga : 0,06 W (25,0 V); 0,06 W (29,0 V)

Resolução de problemas

Se houver algum problema durante o funcionamento, consulte a tabela seguinte. Se os problemas não forem solucionados conforme indicado em Solução, contacte o seu fabricante,

Problema	Causas possíveis	Solução
O aparelho não funciona	Interrupção do fornecimentoBaterias gastas	Verifique o fornecimento de energia elétricaRecarregue as baterias
O produto não pode absorver poeiras nem perder potência de aspiração	Os filtros estão bloqueados com lixoRecipiente para poeiras cheiosTubo bloqueado	Limpe e lave os filtrosEsvazie o recipiente de poeirasRemova o bloqueio do tubo
A escova de rolamento não funciona	A escova está bloqueada com fios e cabelos	Corte e remova os fios e cabelos da escova
É fácil mover o bocal para chão ou este bloqueia	As rodas estão bloqueadas com fios e cabelo	Remova cuidadosamente com uma chave de fendas plana
