INSTRUKCJA OBSŁUGI P5733W Emos

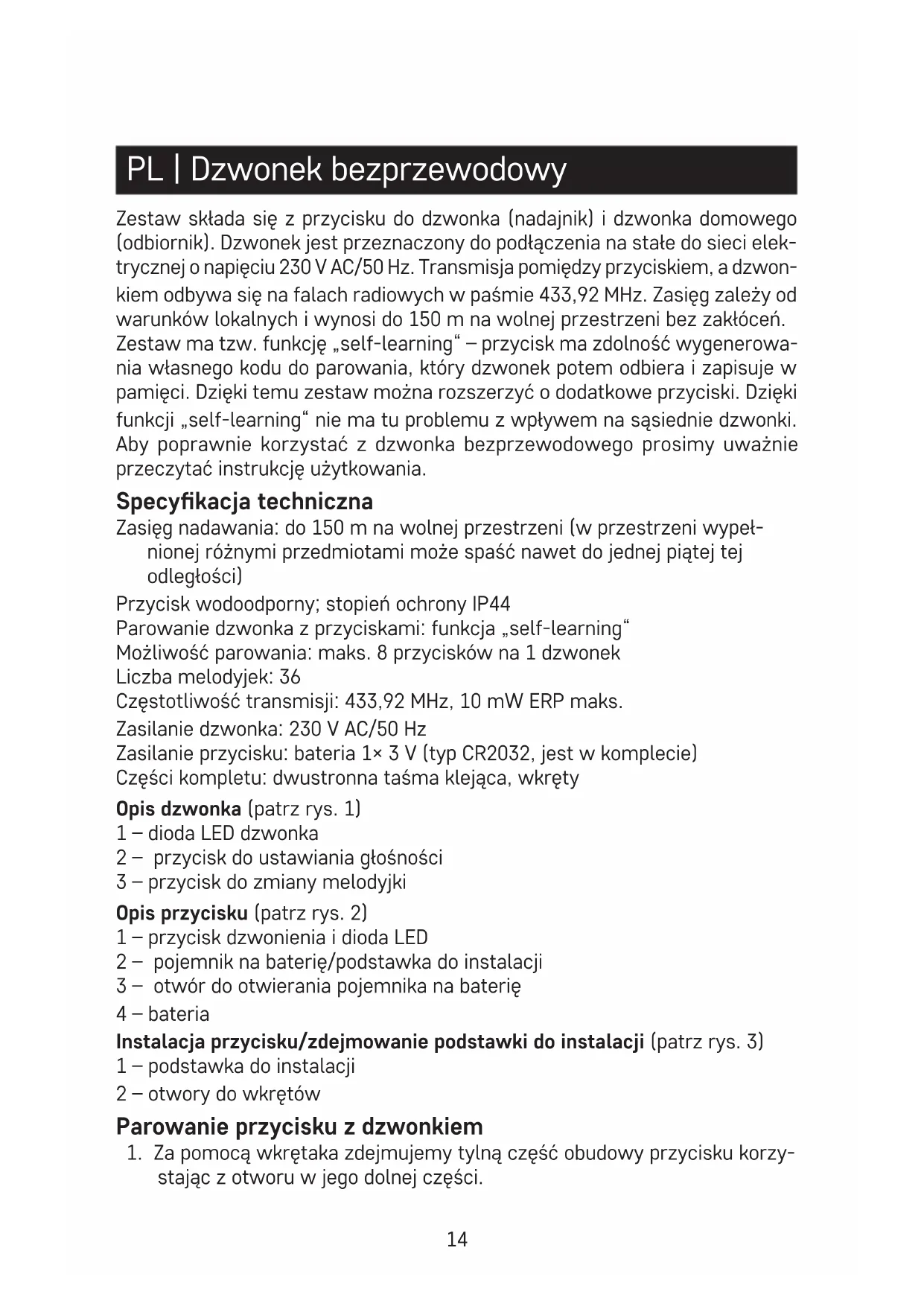

PL | Dzwonek bezprzewodowy

Zestaw składa się z przycisku do dzwonka (nadajnik) i dzwonka domowego (odbiornik). Dzwonek jest przeznaczony do podłączenia na stałe do sieci elektrycznej o napięciu 230 V AC/50 Hz. Transmisja pomiędzy przyciskiem, a dzwonkiem odbywa się na falach radiowych w paśmie 433,92 MHz. Zasięg zależy od warunków lokalnych i wynosi do 150 m na wolnej przestrzeni bez zakłóceń. Zestaw ma tzw. funkcję „self-learning“ – przycisk ma zdolność wygenerowania własnego kodu do parowania, który dzwonek potem odbiera i zapisuje w pamięci. Dzięki temu zestaw można rozszerzyć o dodatkowe przyciski. Dzięki funkcji „self-learning“ nie ma tu problemu z wpływem na sąsiednie dzwonki. Aby poprawnie korzystać z dzwonka bezprzewodowego prosimy uważnie przeczytać instrukcję użytkowania.

Specyfikacja techniczna

Zasięg nadawania: do 150 m na wolnej przestrzeni (w przestrzeni wypełnionej różnymi przedmiotami może spaść nawet do jednej piątej tej odległości)

Przycisk wodoodporny; stopień ochrony IP44

Parowanie dzwonka z przyciskami: funkcja „self-learning“

Możliwość parowania: maks. 8 przycisków na 1 dzwonek

Liczba melodyjek: 36

Częstotliwość transmisji: 433,92 MHz, 10 mW ERP maks.

Zasilanie dzwonka: 230 V AC/50 Hz

Zasilanie przycisku: bateria 1× 3 V (typ CR2032, jest w komplecie)

Części kompletu: dwustronna taśma klejąca, wkręty

Opis dzwonka (patrz rys. 1)

1 – dioda LED dzwonka

2 – przycisk do ustawiania głośności

3 – przycisk do zmiany melodyjki

Opis przycisku (patrz rys. 2)

1 – przycisk dzwonienia i dioda LED
2 – pojemnik na baterię/podstawka do instalacji
3 – otwór do otwierania pojemnika na baterię
4 - bateria

Instalacja przycisku/zdejmowanie podstawki do instalacji (patrz rys. 3)

1 – podstawka do instalacji

2 - otwory do wkrętów

Parowanie przycisku z dzwonkiem

1. Za pomocą wkrętaka zdejmujemy tylną część obudowy przycisku korzystając z otworu w jego dolnej części.

Do przycisku wkładamy baterię 3 V, typ CR2032. Zachowujemy właściwą polaryzację wkładanej baterii! Zamykamy pojemnik na baterię.

1. Dzwonek włączamy do gniazdka 230 V AC/50 Hz.
2. Potem w dzwonku naciskamy dłużej (około 5 sekund) przycisk do regulacji głośności 📞.
3. Dioda LED dzwonka zaświeci, zwalniamy przyciski.

Dzwonek przejdzie do trybu parowania „self-learning“, który trwa 30 sekund. W tym czasie naciskamy przycisk dzwonienia, dzwonek zadzwoni, a przycisk jest już sparowany z dzwonkiem.

W ten sposób automatycznie kończy się tryb „self-learning“.

1. Aby sparować więcej przycisków powtarzamy dla każdego przycisku procedurę od punktu 1.

Uwaga: Na wypadek wyłączenia dostawy energii elektrycznej dzwonek zawiera wewnętrzną pamięć, w której są zapisywane kody aktualnie sparowanych przycisków. Po wyłączeniu dostawy energii elektrycznej nie trzeba ponownie wykonywać parowania.

Kasowanie pamięci sparowanych przycisków

W dzwonku naciskamy i przytrzymujemy przycisk do regulacji głośności. Dzwonek włączamy do gniazdka.

Po około 5 sekundach zaświeci się dioda LED w dzwonku, zwalniamy przycisk, dioda LED gaśnie.

Pamięć wszystkich sparowanych przycisków zostaje skasowana.

Wybór odtwarzanej melodyjki

1. W dzwonku wielokrotnie naciskamy przycisk do zmiany melodyjki 📞
2. Po każdym naciśnięciu odezwie się inna melodyjka, a ustawiona zostanie ta melodyjka, która będzie odtworzona, jako ostatnia.

Ustawienie różnych melodyjek przy sparowaniu większej ilości przycisków

Jeżeli korzystamy z 2 i więcej przycisków, to dla każdego przycisku można ustawić inną melodyjkę dla lepszej identyfikacji miejsca, w którym jest umieszczony naciśnięty przycisk.

1. Dzwonek włączamy do gniazdka 230 V AC/50 Hz.
2. Potem w dzwonku naciskamy dłużej (około 5 sekund) przycisk do regulacji głośności
3. Zaświeci się dioda LED w dzwonku, zwalniamy przyciski.
4. Dzwonek przejdzie do trybu parowania „self-learning“, który trwa 30 sekund.

5. W tym czasie wielokrotnie naciskamy przycisk do zmiany melodyjki 📂, ustawiona zostanie ta melodyjka, która będzie odtworzona, jako ostatnia. Potem naciskamy przycisk dzwonienia, dzwonek zadzwoni, a przycisk jest już sparowany z dzwonkiem.

6. Automatycznie dojdzie do zakończenia trybu „self-learning“.

Dla każdego kolejnego przycisku powtarzamy procedurę od punktu 2.

Jeżeli chcielibyśmy później znowu zmienić melodyjki dla już sparowanych przycisków, trzeba będzie najpierw skasować pamięć sparowanych przycisków.

Ustawienie głośności dzwonienia

1. W dzwonku wielokrotnie naciskamy przycisk

2. Każdemu naciśnięciu odpowiada inny poziom głośności w kolejności: 100 % – 75 % – 50 % – 25 %.

Instalacja przycisku dzwonka (nadajnika)

1. Najpierw wykonujemy sparowanie przycisku z dzwonkiem.
2. Przed montażem sprawdzamy, czy w wybranym miejscu ten zestaw będzie niezawodnie działać.
3. Zdejmujemy podstawkę instalacyjną z pojemnika na baterie, patrz rys. 3.
4. Tylną część tej podstawki przymocowujemy do ściany dwustronną taśmą klejącą (z kompletu) albo dwoma wkrętami. Chociaż przycisk jest odporny na wpływ warunków atmosferycznych, to jednak dobrze jest umieścić go w takim miejscu, aby był osłonięty i chroniony, na przykład w odpowiedniej wnęce.
5. Podstawkę instalacyjną zakładamy z powrotem na przycisk.
6. Naciskając przycisk dzwonka włączamy dzwonienie. Towarzyszy temu świecie diody sygnalizacyjnej LED, która wskazuje, że przycisk nadał sygnał radiowy. Dzwonek odtwarza wybraną melodyjkę.

Uwaga: Przycisk dzwonkowy (nadajnik) można bez problemu umieszczać na ścianie drewnianej albo murowanej. Nie należy jednak nigdy umieszczać przycisku na przedmiotach metalowych albo materiałach, które zawierają metale, na przykład na konstrukcji okien i drzwi, które zawierają metalowe ramy. Wtedy nadajnik może przestać poprawnie działać.

Instalacja dzwonka (odbiornika)

1. Dzwonek jest przeznaczony tylko do użytku wewnątrz domu. Przy pracy musi być włączony do gniazdka elektrycznego 230 V AC/50 Hz tak, aby wokół niego było wolne miejsce i aby był zawsze dostępny.

2. Zasięg transmisji (maks. 150 m) jest uzależniony od warunków lokalnych, na przykład ilości ścian, przez które sygnał musi przejść, metalowych ościeżnic drzwi i innych elementów, które wpływają na transmisję sygnału radiowego (obecność innych urządzeń radiowych, pracujących na zbliżonej częstotliwości, jak na przykład termometry bezprzewodowe, sterowniki do bram itp.). Zasięg transmisji pod wpływem tych czynników może ulec gwałtownemu zmniejszeniu.

Rozwiązywanie problemów

Dzwonek nie dzwoni:

- Dzwonek może się znajdować poza zasięgiem nadajnika.

- Trzeba zmienić położenie przycisku do dzwonka w stosunku do dzwonka domowego; zasięg może być też zależny od miejscowych warunków.

- W przycisku dzwonka może być rozładowana bateria.

- Wymieniamy baterię, zachowując przy tym właściwą polaryzację wkładanej baterii. Wykonujemy nowe parowanie przycisku z dzwonkiem.

- Domowy dzwonek nie ma zasilania.

- Sprawdzamy, czy dzwonek domowy jest poprawnie włączony do gniazdka sieciowego albo, czy nie jest wyłączony prąd, ewentualnie nie wyłączyła ochrona danego obwodu (bezpiecznik, zabezpieczenie).

Konserwacja i czyszczenie

Bezprzewodowy cyfrowy dzwonek domowy jest delikatnym urządzeniem elektronicznym i dlatego należy w stosunku do niego przestrzegać następujących zasad:

• Dzwonek domowy (odbiornik) jest przeznaczony do umieszczenia w suchych pomieszczeniach wewnętrznych.
• Dzwonek musi być umieszczony w łatwo dostępnym miejscu umożliwiającym manipulowanie i odłączenie.
• Okresowo kontrolujemy działanie przycisku dzwonka i na czas wymieniamy baterie. Stosujemy tylko wysokiej jakości baterię alkaliczną o wymaganych parametrach.
• Jeżeli dzwonek nie będzie używany przez dłuższy czas, to należy wyjąć baterię z przycisku dzwonkowego.
• Nie należy narażać przycisku i dzwonka na nadmierne wstrząsy i uderzenia.
• Nie należy narażać przycisku i dzwonka na nadmierną temperaturę i bezpośrednie działania promieniowania słonecznego albo wilgoci.
• Przy czyszczeniu dzwonka domowego konieczne jest odłączenie go od sieci elektrycznej przez wyciągnięcie z gniazdka.
• Do czyszczenia stosujemy delikatną, lekko zwilżoną ściereczkę z odrobiną płynu do mycia, nie korzystamy z agresywnych środków do czyszczenia albo z rozpuszczalników.

To urządzenie nie jest przeznaczone do użytkowania przez osoby (w tym dzieci), którym brak predyspozycji fizycznych, umysłowych albo mentalnych oraz brak wiedzy albo doświadczenia uniemożliwia bezpieczne korzystanie z tego wyrobu, jeżeli nie jest nad nimi sprawowany nadzór albo, jeżeli nie zostały poinstruowane, co do zasad korzystania z tego produktu przez osobę, która jest odpowiedzialna za ich bezpieczeństwo. Konieczne jest zapewnienie takiej opieki nad dziećmi, żeby nie mogły się bawić tym wyrobem.

Zgodnie z przepisami Ustawy o ZSEiE zabronione jest umieszczanie łącznie z innymi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza. Użytkownik, chcąc pozbyć się sprzętu elektronicznego i elektrycznego, jest zobowiązany do oddania go do punktu zbierania zużytego sprzętu. W spręcie nie znajdują się składniki niebezpieczne, które mają szczególnie negatywny wpływ na środowisko i zdrowie ludzi.

EMOS spol. s r. o. niniejszym oświadcza, że typ urządzenia radiowego P5733W/S/G jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: http://www.emos.eu/download.
