MANUALE UTENTE P5733W Emos

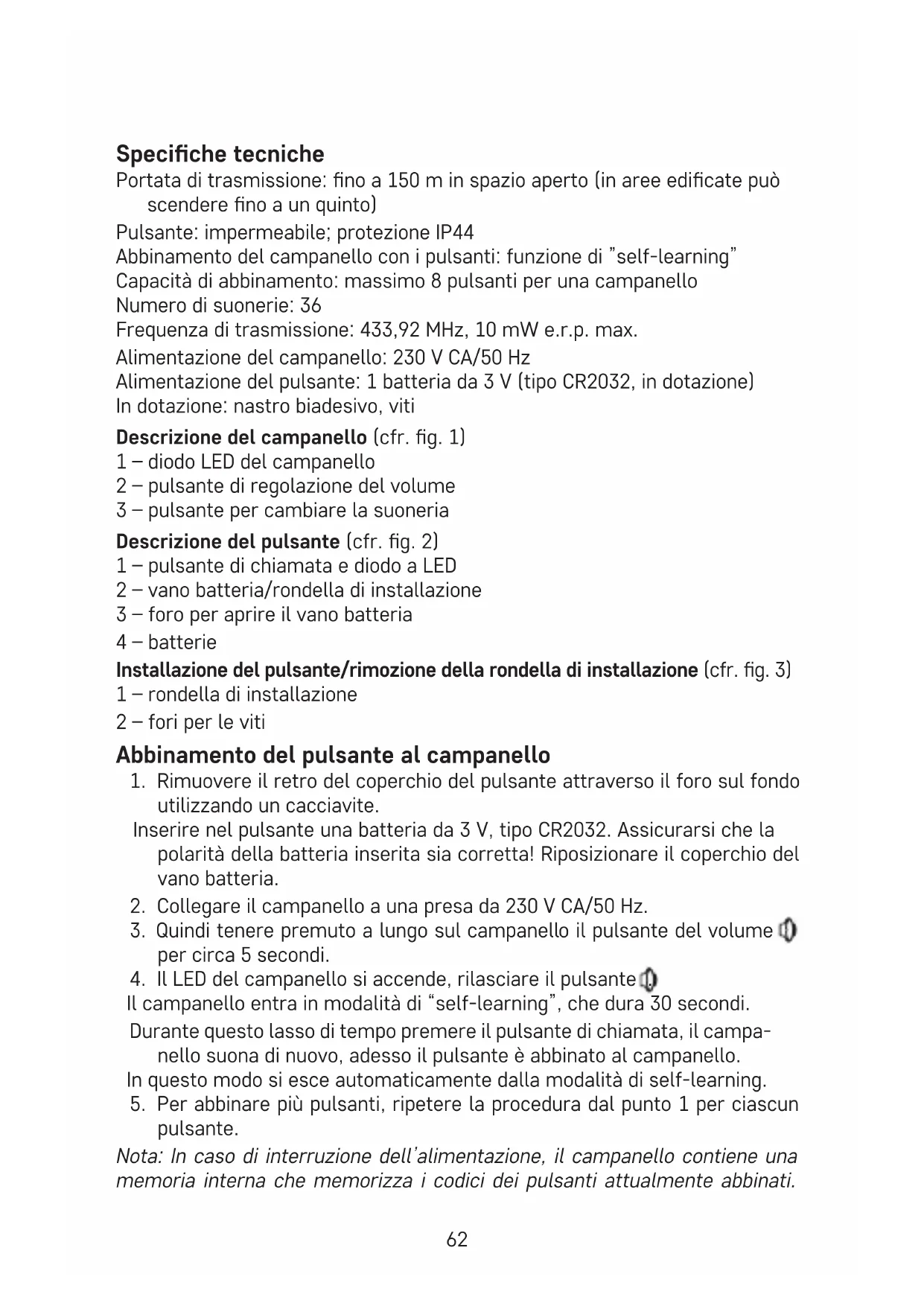

1. Rimuovere il retro del coperchio del pulsante attraverso il foro sul fondo

utilizzando un cacciavite. Inserire nel pulsante una batteria da 3 V, tipo CR2032. Assicurarsi che la polarità della batteria inserita sia corretta! Riposizionare il coperchio del vano batteria.

2. Collegare il campanello a una presa da 230 V CA/50 Hz.

3. Quindi tenere premuto a lungo sul campanello il pulsante del volume

per circa 5 secondi.

4. Il LED del campanello si accende, rilasciare il pulsante .

Il campanello entra in modalità di “self-learning”, che dura 30 secondi. Durante questo lasso di tempo premere il pulsante di chiamata, il campa- nello suona di nuovo, adesso il pulsante è abbinato al campanello. In questo modo si esce automaticamente dalla modalità di self-learning.

5. Per abbinare più pulsanti, ripetere la procedura dal punto 1 per ciascun

pulsante. Nota: In caso di interruzione dell’alimentazione, il campanello contiene una memoria interna che memorizza i codici dei pulsanti attualmente abbinati.63 Pertanto, non è necessario eseguire nuovamente l’abbinamento dopo un’in- terruzione di corrente. Cancellazione della memoria dei pulsanti abbinati Tenere premuto il pulsante di abbinamento sul campanello. Collegare il campanello alla rete. Dopo circa 5 secondi si accende il LED del campanello, rilasciare il pulsante , il LED si spegne. La memoria di tutti i pulsanti abbinati verrà cancellata. Selezione della suoneria

1. Premere ripetutamente sul campanello il pulsante della suoneria .

2. Ad ogni pressione viene riprodotta una suoneria diversa, la suoneria

impostata sarà quella riprodotta per ultima. Impostazione di una suoneria diversa durante l’abbinamento di più pulsanti Se si utilizzano 2 e più pulsanti è possibile impostare una suoneria diversa su ciascun pulsante per identicare più facilmente dove si trova il pulsante.

1. Collegare il campanello a una presa da 230 V CA/50 Hz.

2. Quindi tenere premuto a lungo sul campanello il pulsante del volume

per circa 5 secondi.

3. Il LED del campanello si accende, rilasciare il pulsante .

4. Il campanello entra in modalità di “self-learning”, che dura 30 secondi.

5. Durante questo lasso di tempo premere ripetutamente il pulsante per

modicare la suoneria , la suoneria impostata sarà quella riprodotta per ultima. Quindi premere il pulsante di chiamata, il campanello suona di nuovo, adesso il pulsante è abbinato al campanello.

6. In questo modo si esce automaticamente dalla modalità di self-learning.

Ripetere la procedura dal punto 2 per ogni pulsante aggiuntivo. Se in seguito si desidera modicare nuovamente la suoneria dei pulsanti già abbinati, è necessario prima cancellare la memoria dei pulsanti abbinati. Impostazione del volume della suoneria

1. Premere ripetutamente il pulsante sul campanello.

2. Ogni pressione imposterà un livello di volume diverso nell’ordine:

100 % – 75 % – 50 % – 25 % Installazione del pulsante del campanello (trasmettitore)

1. Per prima cosa, abbinare il pulsante al campanello.

2. Prima dell’installazione, vericare che il set funzioni in modo corretto

nella posizione scelta.

3. Rimuovere la rondella di installazione dal coperchio della batteria, cfr. g. 3.64

4. Fissare il retro della rondella alla parete con nastro biadesivo (in dotazione)

o due viti. Pur essendo resistente alle intemperie, collocare il pulsante in un luogo protetto, ad esempio in una nicchia.

5. Riposizionare la rondella di installazione sul pulsante.

6. Premere il pulsante del campanello per suonare. La pressione del pulsante

è accompagnata da un LED rosso di segnalazione che indica che il pulsante ha inviato un segnale radio. Il campanello riprodurrà la suoneria selezionata. Nota: Il pulsante del campanello (trasmettitore) può essere posizionato senza problemi su pareti in legno o in mattoni. Non collocare però il pulsante diret- tamente su oggetti metallici o su materiali che contengono metallo, quali ad esempio le strutture in plastica di porte e nestre che contengono un telaio metallico. Il trasmettitore potrebbe non funzionare correttamente. Installazione del campanello (ricevitore)

1. Il campanello è progettato solo per uso interno. Durante il funzionamento,

deve essere posizionato in una presa elettrica da 230 V CA/50 Hz avendo cura di lasciare dello spazio libero intorno anché sia sempre accessibile.

2. La portata di trasmissione (max. 150 m) risente delle condizioni locali, ad

esempio del numero di pareti che il segnale deve attraversare, dei telai metallici delle porte e di altri elementi che inuenzano la trasmissione del segnale radio (presenza di altri dispositivi radio che operano a una frequenza simile, per esempio termometri senza li, comandi di cancelli ecc.). La portata della trasmissione può diminuire rapidamente a causa di questi fattori. Risoluzione dei problemi Il campanello non suona:

• Il campanello potrebbe essere fuori portata.

• Regolare la distanza tra il pulsante del campanello e il campanello, la portata può risentire delle condizioni locali.

• La batteria nel pulsante del campanello potrebbe essere scarica.

• Sostituire la batteria assicurandosi che la polarità della batteria inse- rita sia corretta. Eettuare nuovamente l’abbinamento del pulsante al campanello.

• Il campanello di casa non è alimentato.

• Vericare che il campanello di casa sia correttamente inserito nella presa di corrente o che l’alimentazione non sia interrotta oppure che non sia spento l’elemento di sicurezza del circuito (fusibile, disgiuntore). Cura e manutenzione Il campanello di casa digitale senza li è un dispositivo elettronico sensibile, osservare quindi le seguenti precauzioni:

• Il campanello (ricevitore) è destinato esclusivamente all’uso in interni in aree asciutte.65

• Il campanello deve essere collocato in una posizione facilmente accessibile per facilitare le operazioni e lo scollegamento.

• Di tanto in tanto controllare il funzionamento del pulsante del campanello e sostituire tempestivamente la batteria. Utilizzare solo una batteria alcalina di alta qualità con i parametri prescritti.

• Se non si utilizza il campanello per molto tempo, rimuovere la batteria dal pulsante del campanello.

• Non esporre il pulsante e il campanello a urti e colpi eccessivi.

• Non esporre il pulsante e il campanello a temperature eccessive, alla luce diretta del sole o all’umidità.

• Scollegare il campanello di casa dalla rete elettrica estraendolo dalla presa prima di pulirlo.
