KASUTUSJUHEND P5733W Emos

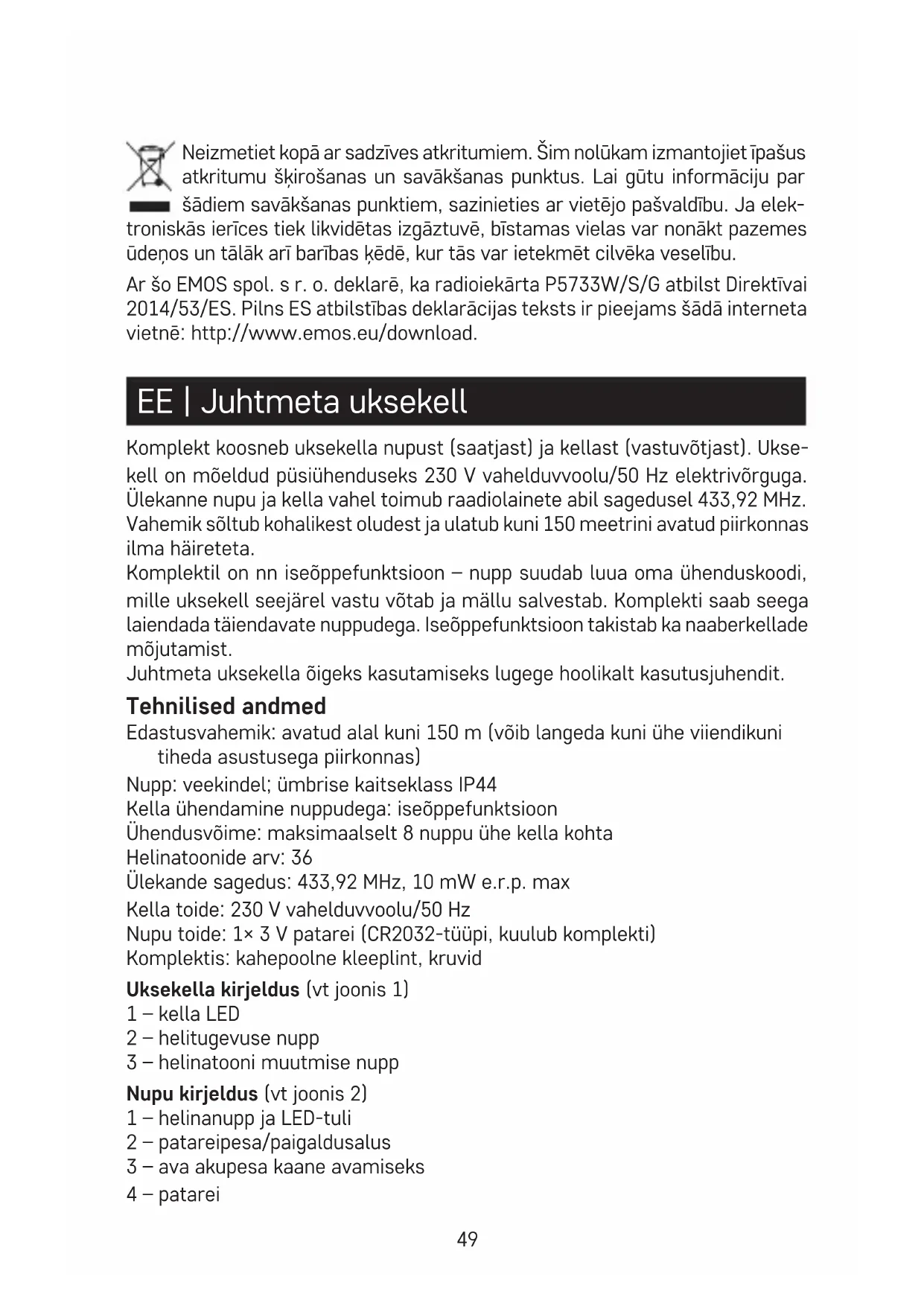

EE | Juhtmeta uksekell

Komplekt koosneb uksekella nupust (saatjast) ja kellast (vastuvõtjast). Uksekell on mõeldud püsiühenduseks 230 V vahelduvvoolu/50 Hz elektrivõrguga. Ülekanne nupu ja kella vahel toimub raadiolainete abil sagedusel 433,92 MHz. Vahemik söltub kohalikest oludest ja ulatub kuni 150 meetrini avatud piirkonnas ilma häireteta.

Komplektil on nn iseõppefunktsioon – nupp suudab luua oma ühenduskoodi, mille uksekell seejärel vastu võtab ja mällu salvestab. Komplekti saab seega laiendada täiendavate nuppudega. Iseõppefunktsioon takistab ka naaberkellade mõjutamist.

Juhtmeta uksekella öigeks kasutamiseks lugege hoolikalt kasutusjuhendit.

Tehnilised andmed

Edastusvahemik: avatud alal kuni 150 m (võib langeda kuni ühe viiendikuni tiheda asustusega piirkonnas)

Nupp: veekindel; ümbrise kaitseklass IP44

Kella ühendamine nuppudega: iseöppefunktsioon

Ühendusvõime: maksimaalselt 8 nuppu ühe kella kohta

Helinatoonide arv: 36

Ülekande sagedus: 433,92 MHz, 10 mW e.r.p. max

Kella toide: 230 V vahelduvvoolu/50 Hz

Nupu toide: 1× 3 V patarei (CR2032-tüüpi, kuulub komplekti)

Komplektis: kahepoolne kleeplint, kruvid

Uksekella kirjeldus (vt joonis 1)

1 - kella LED

2 – helitugevuse nupp

3 – helinatooni muutmise nupp

Nupu kirjeldus (vt joonis 2)

Nupu paigaldamine/paigaldusaluse eemaldamine (vt joonis 3)

1 – paigaldusalus
2 - kruviavad

Nupu ühendamine kellaga

1. Eemaldage nupu tagakaas, sisestades kruvikeeraja põhjaosas olevasse auku.

Sisestage nuppu 3 V tüüpi CR2032 patareid. Patarei sisestamisel jälgige kindlasti öiget polaarsust! Pange patareipesa kaas tagasi oma kohale.

1. Ühendage uksekella seade 230 V vahelduvoolu/50 Hz pistikupessa.
2. Seejärel vajutage pikalt helitugevuse nuppu ♦ligikaudu 5 sekundit.
3. Kella LED süttib; vabastage nupp

Kell lülitub iseõppe ühendusrežiimi, mis kestab 30 sekundit.

Sel ajal vajutage helinanuppu. Uksekell heliseb ja nupp on kellaga ühen-datud.

See löpetab automaatselt iseöpperežiimi.

1. Mitme nupu ühendamiseks korrake toimingut iga nupuga alates sammust 1. Märkus. Kellal on sisemälu, kuhu salvestatakse voolukatkestuse juhtudeks hetkel ühendatud nuppude koodid. Seega pole vaja nuppe pärast voolukatkestust uuesti ühendada.

Ühendatud nuppude mälu tühjendamine

Vajutage pikalt uksekella helitugevüse nuppu

Ühendage kell pistikupessa.

Kella LED süttib ligikaudu 5 sekundi pärast. Vabastage nupp 📄LED kustub.

Kõigi ühendatud nuppude mälu kustutatakse.

Helinatooni valimine

1. Vajutage korduvalt uksekella helinatooni muutmise nuppu 📂
2. Igal nupuvajutusel mängitakse erinevat helinatooni. Viimasena esitatud helinatoon on see, mida kasutatakse.

Mitme nupuga ühenduse korral erinevate helinatoonide määramine

Kui kasutate kaht või enamat nuppu, saate igale ühendatud nupule määrata erineva helinatooni, et paremini tuvastada, millist nuppu uksekella helista-miseks vajutati.

1. Ühendage kellaseade 230 V vahelduvoolu/50 Hz pistikupessa.
2. Seejärel vajutage pikalt helitugevuse nuppu, lligikaudu 5 sekundit.
3. Kella LED süttib; vabastage nupp
4. Uksekell lülitub iseõppe ühendusrežiimile, mis kestab 30 sekundit.
5. Selle aja jooksul vajutage korduvalt helinatooni muutmise nuppu 📄; viimasena esitatud helinatoon on see, mida kasutatakse. Seejärel vajutage helistamisnuppu; uksekell heliseb ja nupp on kellaga ühendatud.
6. See lõpetab automaatselt iseõpperežiimi.

Kui soovite hiljem juba ühendatud nuppude helinatooni muuta, on köigepealt vaja ühendatud nuppude mälu tühjendada.

Kella helitugevuse seadistamine

1. Vajutage korduvalt uksekella nuppu
2. Iga vajutus määrab erineva helitugevuse järgmises järjekorras: 100 % – 75 % – 50 % – 25 %.

Uksekella nupu (saatja) paigaldamine

1. Alustage, ühendades nupu kellaga.
2. Enne paigaldamist kontrollige, kas ühendus toimib valitud kohas usal-dusväärselt.
3. Eemaldage patareipesa kaane paigaldusalus, vt joonist 3.
4. Kasutage paigaldusaluse tagumise osa seinale kinnitamiseks kahepoolset kleeplinti (kuulub komplekti) või kahte kruvi. Kuigi nupp on ilmastikukindel, valige koht, kus see on kaitstud, nt seina süvend.
5. Asetage paigaldusalus tagasi nupule.
6. Kella helistamiseks vajutage nuppu. Vajutamisega kaasneb LED-valgustus, mis näitab, et nupp on edastanud raadiosignaali. Kell mängib valitud helinatooni.

Märkus. Uksekella nupu (saatja) saab paigaldada puit- või telliskiviseinale ilma probleemideta. Kuid ärge asetage nuppu kunagi otse metallobjektidele või metalle sisaldavatele materjalidele, näiteks plastist aknale või metallraamiga uksele. Sellistel juhtudel ei tööta saatja korralikult.

Kella (vastuvõtja) paigaldamine

1. Uksekell on möeldud kasutamiseks ainult siseruumides. Töötamisel tuleb see ühendada 230 V vahelduvvoolu/50 Hz pistikupesaga ja nii, et selle ümber oleks vaba ruumi, et see oleks alati juurdepääsetav.
2. Edastusvahemikku (maksimaalselt 150 m) möjutavad kohalikud tingimused, näiteks seinte arv, mida signaal läbib, metallraamidega uksed ja muud raadiosignaalide edastamist möjutavad elemendid (teiste sarnasel sagedusel töötavate raadioseadmete olemasolu, nagu juhtmeta termomeetrid, väravakontrollid jne). Edastusvahemik vöib nende tegurite töttu drastiliselt väheneda.

Törkeotsing

Kell ei helise:

• Kell võib olla väljaspool vahemikku.
• Muutke nupu uksekella vahelist kaugust; vahemikku võivad mõjutada kohalikud tingimused.
  • Nupu patarei võib olla tühi.
• Asendage patarei uuega. Veenduge, et selle polaarsus on õige. Ühendage kell uuesti nupuga.

- Kellal puudub toide.

- Veenduge, et kell on korralikult pistikupessa ühendatud ja et toide on sisse lülitatud või haru kaitse/kaitselüliti on sisse lülitatud.

Korrashoid ja hooldamine

Juhtmevaba digitaalne uksekell on tundlik elektrooniline seade. Seepärast on vaja järgida järgmisi ettevaatusabinõusid:

• Kell (vastuvõtja) on mõeldud kasutamiseks siseruumides ainult kuivas keskkonnas.
• Kell peab olema hölpsasti ligipääsetavas kohas, et seda oleks kerge kasutada ja lahti ühendada.
• Kontrollige regulaarselt uksekella nupu toimimist ja vahetage patarei öigeaegselt välja. Kasutage ainult ettenähtud parameetritega kvaliteetseid leelispatareisid.
• Kui uksekella ei kasutata pikka aega, eemaldage nupust patarei.
• Ärge laske nupul ega uksekellal kokku puutuda liigse vibratsiooni ega löökidega.
• Ärge laske nupul või kellal kokku puutuda liigse kuumuse ega otsese päikesevalguse või niiskusega.
• Kella puhastamisel ühendage see elektrivörgust lahti.
• Seadme puhastamiseks kasutage kergelt niisutatud lappi väikese koguse pesuvahendiga; ärge kasutage lahusteid ega puhastusvahendeid.

See seade ei ole möeldud kasutamiseks inimestele (sh lastele), kelle füüsiline, sensoorne või vaimne puue või kogemuste või teadmiste puudumine takistab neil seda ohutult kasutada. Neid tuleb juhendada seadme kasutamise kohta ning kasutamine peab toimuma nende ohutuse eest vastutava isiku järelevalve all. Lapsi tuleb alati jälgida, et nad ei saaks seadmega mängida.

Ärge visake ära koos olmejäätmetega. Kasutage spetsiaalseid sorteeritud jäätmete kogumispunkte. Teavet kogumispunktide kohta saate kohalikult omavalitsuselt. Elektroonikaseadmete prügimäele viskamisel võivad ohtlikud ained pääseda põhjavette ja seejärel toiduahelasse ning mõju- tada nii inimeste tervist.

Käesolevaga deklareerib EMOS spol. s r. o. et käesolev raadioseadme tüüp P5733W/S/G vastab direktiivi 2014/53/EL nõuetele. ELi vastavus-deklaratsiooni täielik tekst on kättesaadav järgmisel internetiaadressil: http://www.emos.eu/download.
