NAUDOJIMO INSTRUKCIJA P5733W Emos

LT | Belaidis durų skambutis

Rinkinį sudaro durų skambučio mygtukas (siųstuvas) ir skambutis (imtuvas). Skambutis yra skirtas nuolatiniam 230 V AC/50 Hz energijos tinklui. Perdavimas tarp mygtuko ir skambučio atliekamas radijo bangomis 433,92 MHz dažniu. Atstumas priklauso nuo vietinių sąlygų ir siekia iki 150 m atviroje erdvėje be trukdžių.

Prietaisas turi „savarankiško mokymosi“ funkciją – mygtukas pats gali sukurti susiejimo kodą, kurį priima skambutis ir išsaugo savo atmintyje. Prie rinkinio galima pridėti papildomų mygtukų. Savarankiško mokymosi funkcija taip pat apsaugo kaimyninius durų skambučius nuo poveikio.

Norėdami tinkamai naudotis belaidžiu durų skambučiu, įdėmiai perskaitykite instrukcijų vadovą.

Techninės specifikacijos

Perdavimo atstumas: iki 150 m atviroje erdvėje (gali sumažėti iki penktadalio apstatytoje zonoje)

Mygtukas: atsparus vandeniui; apsauga IP44

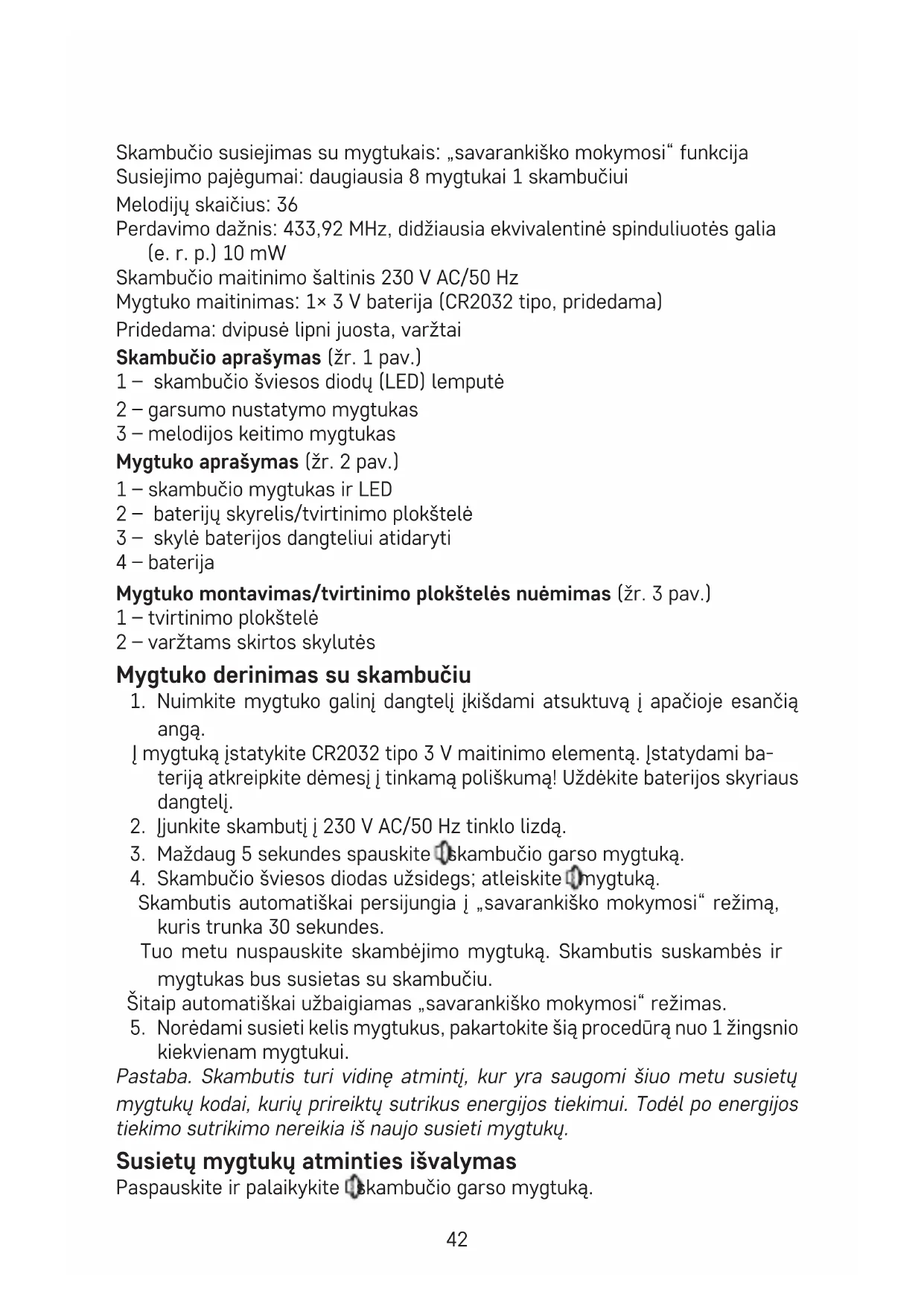

Skambučio susiejimas su mygtukais: „savarankiško mokymosi“ funkcija

Susiejimo pajėgumai: daugiausia 8 mygtukai 1 skambučiui

Melodiju skaičius: 36

Perdavimo dažnis: 433,92 MHz, didžiausia ekvivalentinė spinduliuotės galia (e. r. p.) 10 mW

Skambučio maitinimo šaltinis 230 V AC/50 Hz

Mygtuko maitinimas: 1× 3 V baterija (CR2032 tipo, pridedama)

Pridedama: dvipusė lipni juosta, varžtai

Skambučio aprašymas (žr. 1 pav.)

1 – skambučio šviesos diody (LED) lemputė

2 – garsumo nustatymo mygtukas

3 – melodijos keitimo mygtukas

Mygtuko aprašymas (žr. 2 pav.)

1 – skambučio mygtukas ir LED

2 – baterijų skyrelis/tvirtinimo plokštelė

3 – skylė baterijos dangteliui atidaryti

4 - baterija

Mygtuko montavimas/tvirtinimo plokštelės nuėmimas (žr. 3 pav.)

1 – tvirtinimo plokštelė

2 - varžtams skirtos skylutės

Mygtuko derinimas su skambučiu

1. Nuimkite mygtuko galinį dangtelį įkišdami atsuktuvą į apačioje esančią angą.
   l mygtuką įstatykite CR2032 tipo 3 V maitinimo elementą. Įstatydami bateriją atkreipkite dėmesį į tinkamą poliškumą! Uždėkite baterijos skyriaus dangtelį.
2. Jjunkite skambutj i 230 V AC/50 Hz tinklo lizda.
3. Maždaug 5 sekundes spauskite iskambučio garso mygtuką.
4. Skambučio šviesos diodas užsidegs; atleiskite mygtuką.

Skambutis automatiškai persijungia i „savarankiško mokymosi“ režimą, kuris trunka 30 sekundes.

Tuo metu nuspauskite skambėjimo mygtuką. Skambutis suskambės ir mygtukas bus susietas su skambučiu.

Šitaip automatiškai užbaigiamas „savarankiško mokymosi“ režimas.

1. Norėdami susieti kelis mygtukus, pakartokite šią procedūrą nuo 1 žingsnio kiekvienam mygtukui.

Pastaba. Skambutis turi vidinę atmintį, kur yra saugomi šiuo metu susietų mygtukų kodai, kurių prireiktų sutrikus energijos tiekimui. Todėl po energijos tiekimo sutrikimo nereikia iš naujo susieti mygtukų.

Susietų mygtukų atminties išvalymas

Paspauskite ir palaikykite Lskambučio garso mygtuką.

ljunkite skambutj i lizda.

Maždaug po 5 sekundžių užsidegs skambučio šviesos diodų lemputė. Atleiskite

mygtuką. Šviesos diodu lemutė išsijungs.

Visų susietų mygtukų melodijos bus ištrintos.

Skambėjimo tono parinkimas

1. Kelis kartus nuspauskite skambučio melodijos keitimo mygtuką 📂 ant skambučio.

2. Kiekvieną kartą nuspaudus mygtuką skambės kita melodija. Bus parenkama paskutinė skambėjusi melodija.

Skirtingų skambėjimo tonų nustatymas susiejant juos su keliais mygtukais

Jei naudojate 2 ar daugiau mygtukų, galite nustatyti skirtingas melodijas kiekvienam mygtukui, kad būtų lengviau nustatyti, kuris mygtukas buvo paspaustas.

1. Jjunkite skambutj i 230 V AC/50 Hz tinklo lizdą.
2. Maždaug 5 sekundes spauskite skambučio garso mygtuką.
3. Skambučio šviesos diodas užsidegs; atleiskite mygtuką.
4. Skambutis automatiškai persijungia i „savarankiško mokymosi“ režimą, kuris trunka 30 sekundes.
5. Šiuo metu dar kartą paspauskite skambėjimo tono pakeitimo mygtuką; bus nustatytas tas skambėjimo tonas, kuris skambėjo paskutinis. Tada paspauskite skambučio mygtuką; skambutis suskambės ir mygtukas bus susietas su skambučiu.
6. Šitaip automatiškai užbaigiamas „savarankiško mokymosi“ režimas.

Pakartokite procesą nuo 2 punkto kiekvienam mygtukui.

Jei vėliau norėsite pakeisti jau susietų mygtukų skambėjimo toną, pirmiausia reikės ištrinti susietų mygtukų atmintį.

Skambučio garsumo nustatymas

1. Dar kartą nuspauskite ir palaikykite skambučio mygtuką.
2. Kiekvienu paspaudimu nustatysite skirtingą garso lygį tokia tvarka: 100 % – 75 % – 50 % – 25 %.

Durų skambučio (siųstuvo) mygtuko įrengimas

1. Praděkite nuo mygtuko susiejimo su skambučiu.
2. Prieš montuodami patikrinkite, ar pora patikimai veikia pasirinktoje vietoje.
3. Nuo baterijų dangtelio nuimkite montavimo plokštelę, žr. 3 pav.
4. Dvipuse lipniaja juosta (pridedama) arba dviem varžtais pritvirtinkite tvirtinimo plokštelę ant sienos. Nors mygtukas yra atsparus vandeniui, pasirinkite apsaugotą vietą (pvz., sienos įduboje).
5. Vél uždėkite tvirtinimo plokštelę ant mygtuko.
6. Nuspauskite mygtuką, kad skambėtų skambutis. Nuspaudus užsidega šviesos diodu lemputė, tai reiškia, kad radijo signalas buvo perduotas. Skambutis groja pasirinktą melodiją.

Pastaba. Durų skambučio mygtuką (siųstuvą) galima tvirtinti ant medžio ar plytų sienos ir problemų nekils. Tačiau niekada netvirtinkite mygtuko tiesiogiai ant metalinių objektų arba medžiagų, kuriose yra metalo, pvz., plastikinių langų arba durų su metaliniais rėmais. Tokiais atvejais siųstuvas tinkamai neveiks.

Skambučio (imtuvo) jrengimas

1. Durų skambutis skirtas naudoti tik patalpoje. Kai jis veikia, jis turi būti prijungtas prie 230 V AC/50 Hz lizdo ir aplink turi būti laisvos vietos, kad jį visada būtų galima pasiekti.

2. Perdavimo atstumą (ne daugiau kaip 150 m) lemia vietos sąlygos, pvz.: sienų, per kurias eina signalas, skaičius, metaliniai durų rėmai ir kiti elementai, paveikiantys radijo signalų perdavimą (kitų radijo įrenginių, veikiančių panašiu dažniu, buvimas, pvz., belaidžių termometrų, vartų valdiklių ir kt.). Dėl šių veiksnių perdavimo atstumas gali gerokai sumažėti.

Trukdžių šalinimas

Skambutis neskamba:

- Skambutis gali būti už signalo veikimo ribų.

- Pakeiskite atstumą tarp mygtuko ir skambučio; atstumą gali paveikti vietinės salygos.

• Myqtuko baterija qali būti išsekusi.

- Pakeiskite maitinimo elementą. Įsitikinkite, kad baterijų poliškumas teisingas. Susiekite myqtuka su skambučiu iš naujo.

- Skambutis nejjungtas i tinkla.

- Isitikinkite, kad skambutis tinkamai jjungtas j lizdą ir kad jjungtas maitinimas arba jjungtas atšakos saugiklis/jungtuvas.

Techninė priežiūra ir eksploatacija

Belaidis skaitmeninis skambutis yra jautrus elektroninis prietaisas. Būtina laikytis šių atsargumo priemonių:

- Skambutis (imtuvas) skirtas naudoti tik viduje, sausoje aplinkoje.

- Skambutis turi būti lengvai pasiekiamoje vietoje, kad būtų galima lengvai tvarkyti ir išjungti.

- Periodiškai tikrinkite durų skambučio mygtuko veikimą ir laiku keiskite baterijas. Naudokite tik kokybiškas šarmines baterijas, atitinkančias nustatytus parametrus.

- Kai durų skambutis ilgai nenaudojamas, išimkite bateriją iš mygtuko.

- Saugokite mygtuką ir skambutį nuo pernelyq stiprios vibracijos ir smūgių.

- Saugokite mygtuką ir skambutį nuo didelio karščio ir tiesioginių saulės spindulių ar drėqmės.

- Valydami skambutj atjunkite jj nuo elektros lizdo.

- lrenginj valykite šiek tiek sudrėkinta šluoste, pamirkyta nedideliame valiklio kiekyje, nenaudokite šiurkščių valiklių ar tirpiklių.

Šis prietaisas neskirtas naudoti asmenims (jskaitant vaikus), turintiems fizinę, jutiminę ar protinę negalią ir neturintiems patirties ar žinių, kurių reikia norint prietaisą naudoti saugiai. Tokie asmenys turi būti informuojami apie prietaiso naudojimą ir prižiūrimi asmens, atsakingo už jų saugumą. Visada prižiūrėkite vaikus ir užtikrinkite, kad jie nežaistų su prietaisu.

Nemeskite kartu su buitinėmis atliekomis. Pristatykite į specialius rūšiuojamoms atliekoms skirtus surinkimo punktus. Susisiekite su vietinėmis valdžios institucijomis, kad šios suteiktų informaciją apie surinkimo punktus. Jei elektroniniai prietaisai yra išmetami atliekų užkasimo vietose, kenksmingos medžiagos gali patekti į gruntinius vandenis, o paskui ir į maisto grandinę, ir tokiu būdu pakenkti žmonių sveikatai.

Aš, EMOS spol. s r. o. patvirtinu, kad radijo įrenginių tipas P5733W/S/G atitinka Direktyvą 2014/53/ES. Visas ES atitikties deklaracijos tekstas prieinamas šiuo interneto adresu: http://www.emos.eu/download.
