HASZNÁLATI ÚTMUTATÓ P5733W Emos

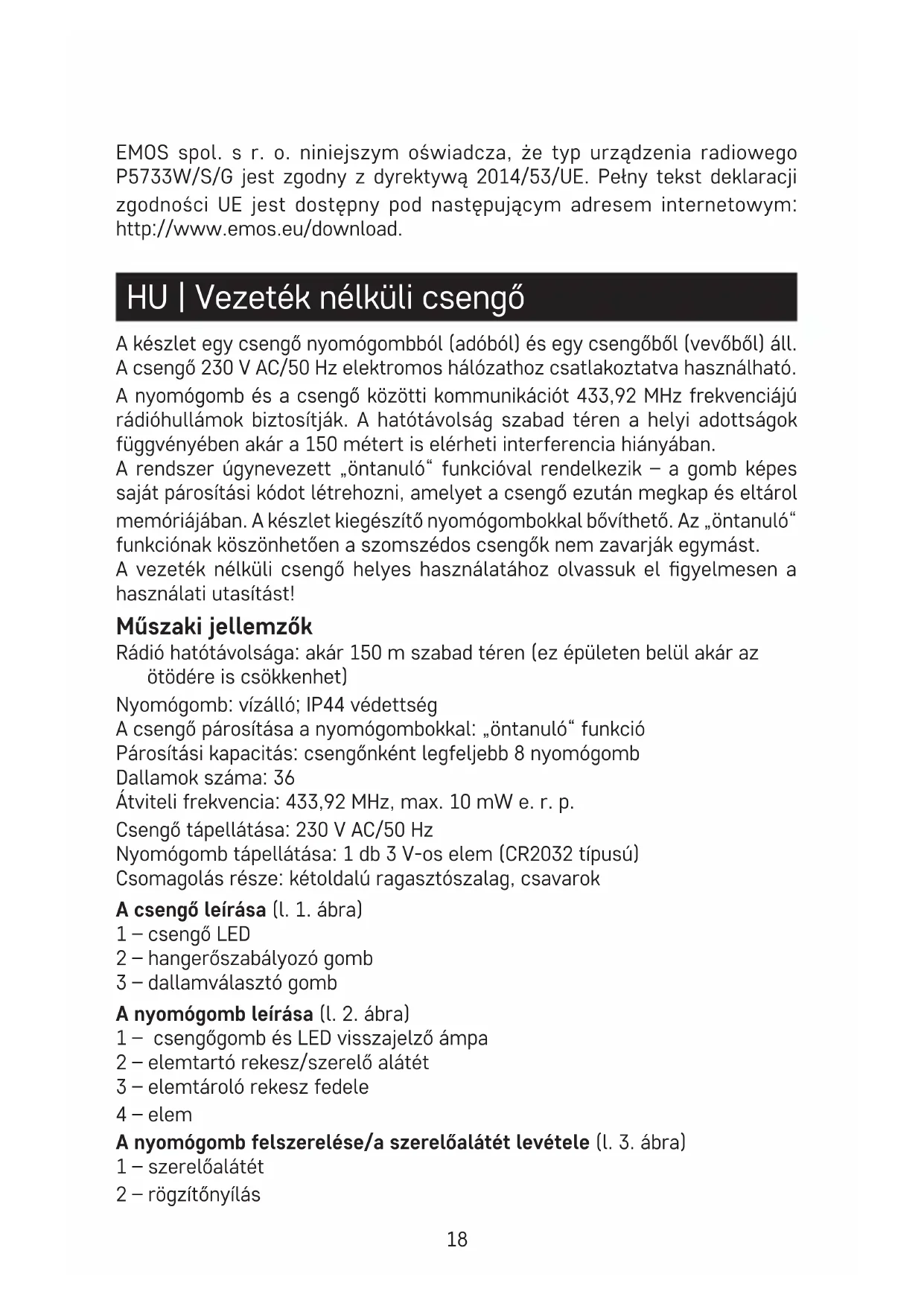

HU | Vezeték nélküli csengő

A készlet egy csengő nyomógombból (adóból) és egy csengőből (vevőből) áll. A csengő 230 V AC/50 Hz elektromos hálózathoz csatlakoztatva használható.

A nyomógomb és a csengő közötti kommunikációt 433,92 MHz frekvenciájú rádióhullámok biztosítják. A hatótávolság szabad téren a helyi adottságok függvényében akár a 150 métert is elérheti interferencia hiányában.

A rendszer úgynevezett „öntanuló“ funkcióval rendelkezik – a gomb képes saját párosítási kódot létrehozni, amelyet a csengő ezután megkap és eltárol memóriájában. A készlet kiegészítő nyomógombokkal bővíthető. Az „öntanuló“ funkcionak köszönhetően a szomszédos csengők nem zavarják egymást.

A vezeték nélküli csengő helyes használatához olvassuk el figyelmesen a használati utasítást!

Műszaki jellemzők

Rádió hatótávolsága: akár 150 m szabad téren (ez épületen belül akár az ötödére is csökkenhet)

Nyomógomb: vízálló; IP44 védettség

A csengő párosítása a nyomógombokkal: „öntanuló“ funkció

Párosítási kapacitás: csengőnként legfeljebb 8 nyomógomb

Dallamok száma: 36

Átviteli frekvencia: 433,92 MHz, max. 10 mW e. r. p.

Csengő tápellátása: 230 V AC/50 Hz

Nyomógomb tápellátása: 1 db 3 V-os elem (CR2032 típusú)

Csomagolás része: kétoldalú ragasztószalag, csavarok

A csengő leírása (l. 1. ábra)

1 - csengő LED
2 – hangerőszabályozó gomb
3 – dallamválasztó gomb

A nyomógomb leírása (l. 2. ábra)

1 – csengőgomb és LED visszajelző ámpa
2 – elemtartó rekesz/szerelő alátét
3 – elemtároló rekesz fedele
4 - elem

A nyomógomb felszerelése/a szerelőalátét levétele (l. 3. ábra)

1 – szerelőalátét
2 – rögzítőnyílás

A nyomógomb párosítása a csengővel

1. Csavarhúzóval távolítsuk el a nyomógomb hátsó fedelét az oldalsó nyíláson át.

Helyezzünk be a nyomógombba egy 3 V-os, CR2032 típusú elemet. Az elemcsere során mindig ügyeljünk a megfelelő polaritásra. Helyezzük fel ismét az elemtartó fedlapját.

1. Dugjuk be a csengőt egy 230 V AC/50 Hz konnektorba.
2. Ezután nyomjuk hosszan (kb. 5 másodpercig) az ajtócsengő hangerő gombját.
3. Ha az ajtócsengő LED-je kigyullad, engedjük el a ügombot.

A csengő „öntanuló“ párosítási üzemmódba lép, amely kb. 30 másodpercig tart.

Ez idő alatt nyomjuk meg a csengő nyomógombot, és ha a csengő megszólal, megtörtént a gomb párosítása a csengővel.

Ezzel automatikusan lezárul az öntanuló üzemmód.

1. Több gomb párosításához ismételjük meg a lépéseket az 1. lépéstől kezdve az egyes gombokkal.

Megj.: Áramszünet esetén a csengő belső memóriában tárolja az éppen párosított gombok kódjait. Ezért áramkimaradás után nem szükséges a párosítást újra elvégezni.

A párosított nyomógombok törlése a memóriából

A nyomógombon nyomjuk hosszan a hangerő gombot

Dugjuk be a csengőt a konnektorba.

Kb. 5 másodperc múlva a csengő LED-je kigyullad, engedjük el a gombot, a LED kialszik.

A párosított nyomógombok memóriája törlődött.

Csengődallam kiválasztása

1. A csengőn nyomjuk meg ismételten a dallamválasztó gombot
2. Minden gombnyomásra másik dallam szólal meg, az utoljára elhangzó lesz a beállított dallam.

Különböző dallamok beállítása több párosított nyomógombhoz

Ha 2 vagy több nyomógombot használunk, akkor az egyes gombokhoz külön dallamot állíthatunk be, ami segít beazonosítani a gomb helyét.

1. Dugjuk be a csengőt egy 230 V AC/50 Hz konnektorba.
2. Ezután nyomjuk hosszan (kb. 5 másodpercig) az ajtócsengő hangerő gombját.
3. Ha az ajtócsengő LED-je kigyullad, engedjük el a gombot.
4. A csengő „öntanuló“ párosítási üzemmódba lép, amely kb. 30 másodpercig tart.
5. Ez idő alatt nyomjuk meg ismételten a 📂 dallamválasztó gombot – az utoljára elhangzó lesz a beállított dallam. Ezután nyomjuk meg a csengő

nyomógombot, és ha a csengő megszólal, megtörtént a gomb párosítása a csengővel.

1. Ezzel automatikusan lezárul az öntanuló üzemmód.

Minden további gomb párosításához ismételjük meg a lépéseket a 2. lépéstől kezdve. Ha később szeretnénk újra megváltoztatni a már párosított gombok dallamát, akkor először törölni kell a párosított gombok memóriáját.

Csengetés hangerejének beállítása

1. A csengón nyomjuk meg ismételten a gombot.

2. Minden gombnyomással más hangerőt állítunk be, az alábbiak sorrendben: 100 % – 75 % – 50 % – 25 %.

A csengő nyomógomb (adó) felszerelése

1. Először végezzük el a nyomógomb párosítását a csengővel.
2. A felszerelés előtt ellenőrizzük, hogy a rendszer megbízhatóan működik-e a kiválasztott helyen.
3. Távolítsuk el a szerelő alátétet az elemtartó fedeléről, lásd az 3. ábrát.
4. A szerelő alátét hátulját rögzítsük a falra kétoldalas ragasztószalaggal (tartozék) vagy két csavarral. Bár a gomb időjárásálló, helyezzük el úgy, hogy védve legyen az időjárás viszontagságaitól, pl. egy falmélyedésbe.
5. Helyezzük fel ismét a szerelő alátétre a gombot.
6. A nyomógomb lenyomásával csengessünk. A gomb megnyomását a viszszajelző LED nyugtázza, amely azt jelzi, hogy a gomb rádiójelet bocsátott ki. A csengő lejátssza a választott dallamot.

Megjegyzés: A nyomógomb (adó) könnyen felszerelhető fa vagy tégla falra. Sose szereljük azonban a gombot közvetlenül fémtárgyakra vagy fémet tartalmazó anyagokra, például fémkeretes műanyag nyílászárókra! Előfordulhat, hogy az adó nem fog megfelelően működni.

A csengő (vevő) felszerelése

1. A csengő beltéri használatra szolgál. Működés közben 230 V AC/50 Hz konnektorba kell bedugni, hogy szabad tér legyen körülötte, és mindig hozzáférhető maradjon.

2. A rádió hatósugarát (ami max. 150 m) befolyásolják a helyi körülmények, például a falak száma, amelyeken keresztül a jelnek át kell haladnia, fém ajtókeretek és egyéb elemek (úm. más, hasonló frekvencián működő rádióadók, pl. vezeték nélküli hőmérők, kapunyitók stb.), amelyek hatással vannak a rádiójel terjedésére. Ezen tényezők következtében a hatótávolság jelentősen csökkenhet.

Hibaelhárítás

Nem szólal meg a csengő:

- Előfordulhat, hogy a csengő a hatótávolságon kívül esik.

- Módosítsuk a nyomógomb és a csengő közötti távolságot, a hatótávolságot befolyásolhatják a helyi körülmények.

- A csengőben lemerülhetett az elem.

- Cseréljünk elemet, ügyelve a megfelelő polaritásra. Végezzük el újra a nyomógomb párosítását a csengővel.

- A kapucsengő tápellátása nem biztosított.

- Ellenőrizzük, hogy a csengő megfelelően van-e bedugva a konnektorba, vagy hogy az áramellátás vagy az ág biztonsági eleme (biztosíték, kis megszakító) nincs-e megszakítva.

Gondozás és karbantartás

A vezeték nélküli digitális csengő érzékeny elektronikus eszköz, ezért tartsuk be az alábbi óvintézkedéseket:

• A csengő (vevő) száraz, beltéri helységekben való használatra szolgál.
• A csengőt tegyük könnyen hozzáférhető helyre a könnyű kezelhetőség és kikapcsolhatóság érdekében.
• Idönként ellenőrizzük a nyomógomb működését és időben cseréljünk elemet. Csak a megadott paraméterekkel rendelkező minőségi alkáli elemeket használjunk.
• Ha hosszabb ideig nem használjuk a csengőt, vegyük ki az elemet a nyomógombból.
• Ne tegyük ki a nyomógombot és a csengőt erőteljes ütéseknek és külső behatásoknak!
• Ne tegyük ki a nyomógombot és a csengőt túlzott hőnek, közvetlen nap-fénynek vagy nedvességnek!
• A csengőt tisztítása közben az aljzatból kihúzva le kell választani a hálózatról.
• Tisztításhoz használjunk enyhén nedves ruhát kevés tisztítószerrel, ne használjunk agresszív tisztító- vagy oldószereket.

A készüléket nem használhatják felügyelet vagy a biztonságukért felelős személyektől kapott megfelelő tájékoztatás nélkül korlátozott fizikai, érzékszervi vagy értelmi képességű vagy tapasztalatlan személyek (beleértve a gyerekeket), akik nem képesek a készülék biztonságos használatára! Gondoskodjunk a gyerekek felügyeletéről, hogy ne játszhassanak a készülékkel!

Az elektromos készülékeket ne dobja a vegyes háztartási hulladék közé, használja a szelektív hulladékgyűjtő helyeket. A gyűjtőhelyekre vonatkozó aktuális információkért forduljon a helyi hivatalokhoz. Ha az elektromos készülékek a hulladéktárolókba kerülnek, veszélyes anyagok szivároghatnak a talajvízbe, melyek így bejuthatnak a táplálékláncba és veszélyeztethetik az Ön egészségét és kényelmét.

EMOS spol. s r. o. igazolja, hogy a P5733W/S/G típusú rádióberendezés megfelel a 2014/53/EU irányelvnek. Az EU-megfelelőségi nyilatkozat teljes szövege elérhető a következő internetes címen: http://www.emos.eu/download.
