Scooty 8.5 - Skuter Motus - Bezpłatna instrukcja obsługi
Znajdź bezpłatnie instrukcję urządzenia Scooty 8.5 Motus w formacie PDF.
| Marka | Motus |
| Model | Scooty 8.5 |
| Typ produktu | Elektryczna hulajnoga |
| Maksymalna waga | 110 kg |
| Minimalna waga użytkownika | 45 kg |
| Prędkość maksymalna (tryb wysoki) | 25 km/h |
| Prędkość maksymalna (tryb niski) | 15 km/h |
| Bateria | Wbudowana litowo-jonowa |
| Ładowarka w zestawie | Tak, z kablem zasilającym |
| Wskaźnik baterii | 4 punkty (100%-86%, 85%-71%, 70%-40%, poniżej 40%) |
| Hamulce | Tylny hamulec tarczowy z rączką |
| Ekran | Wyświetlacz prędkości, trybu prędkości, poziomu baterii |
| Oświetlenie | Tylne światło stop, przednie światło (wbudowane w ekran) |
| Mechanizm składania | Tak, z zaciskiem i hakiem |
| Waga hulajnogi | Nie określono |
| Zalecany wiek minimalny | 16 lat |
| Zastosowanie | Wnętrze lub gładkie, równe powierzchnie |
| Przechowywanie | Suche miejsce, ładować baterię co 2 miesiące |
| Czyszczenie | Wilgotna ściereczka, miękka szczotka, pasta do zębów na uporczywy brud |
| Gwarancja | Ważna pod warunkami, anulowana w przypadku modyfikacji lub użytku komercyjnego |
Często zadawane pytania - Scooty 8.5 Motus
Pytania użytkowników dotyczące Scooty 8.5 Motus
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Skuter w formacie PDF za darmo! Znajdź swoją instrukcję Scooty 8.5 - Motus i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. Scooty 8.5 marki Motus.

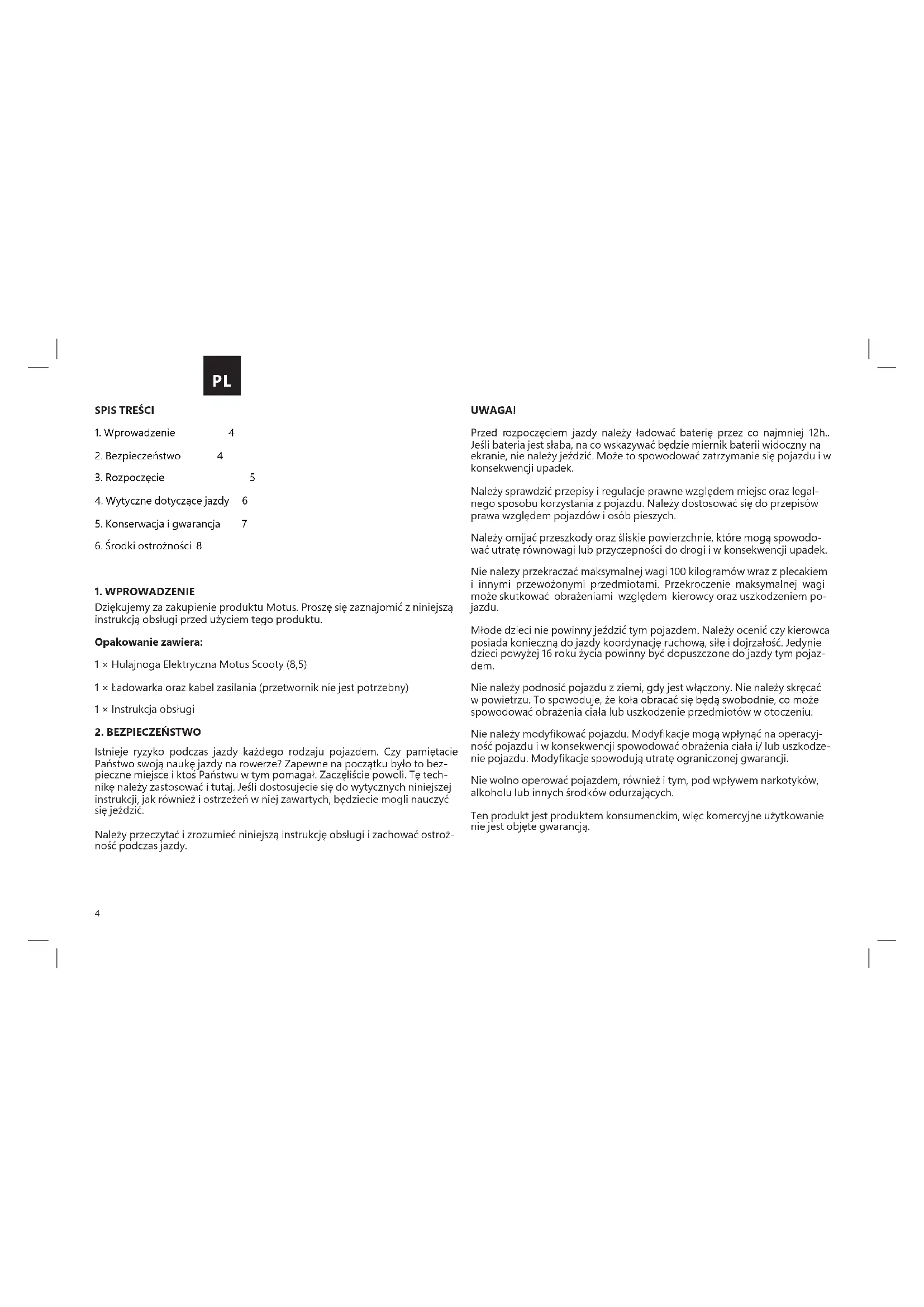

INSTRUKCJA OBSŁUGI Scooty 8.5 Motus
- Wprowadzenie 4
- Bezpieczeństwo 4
- Rozpoczęcie 5
- Wytyczne dotyczące jazdy 6
- Konserwacja i gwarancja 7
- Środki ostrożności 8
1. WPROWADZENIE
Dziękujemy za zakupienie produktu Motus. Proszę się zaznajomić z niniejszą instrukcją obsługi przed użyciem tego produktu.
Opakowanie zawiera:
1 × Hulajnoga Elektryczna Motus Scooty (8,5)
1 × Ładowarka oraz kabel zasilania (przetwornik nie jest potrzebny)
1 × Instrukcja obsługi
2. BEZPIECZEŃSTWO
Istnieje ryzyko podczas jazdy każdego rodzaju pojazdem. Czy pamiętacie Państwo swoją naukę jazdy na rowerze? Zapewne na początku było to bezpieczne miejsce i ktoś Państwu w tym pomagał. Zaczęliście powoli. Tę technikę należy zastosować i tutaj. Jeśli dostosujecie się do wytycznych niniejszej instrukcji, jak również i ostrzeżeń w niej zawartych, będziecie mogli nauczyć się jeździć.
Należy przeczytać i zrozumieć niniejszą instrukcję obsługi i zachować ostrożność podczas jazdy.
UWAGA!
Przed rozpoczęciem jazdy należy ładować baterię przez co najmniej 12h.. Jeśli bateria jest słaba, na co wskazywać będzie miernik baterii widoczny na ekranie, nie należy jeździć. Może to spowodować zatrzymanie się pojazdu i w konsekwencji upadek.
Należy sprawdzić przepisy i regulacje prawne względem miejsc oraz legalnego sposobu korzystania z pojazdu. Należy dostosować się do przepisów prawa względem pojazdów i osób pieszych.
Należy omijać przeszkody oraz śliskie powierzchnie, które mogą spowodować utratę równowagi lub przyczepności do drogi i w konsekwencji upadek.
Nie należy przekraczać maksymalnej wagi 100 kilogramów wraz z plecakiem i innymi przewożonymi przedmiotami. Przekroczenie maksymalnej wagi może skutkować obrażeniami względem kierowcy oraz uszkodzeniem pojazdu.
Młode dzieci nie powinny jeździć tym pojazdem. Należy ocenić czy kierowca posiada konieczną do jazdy koordynację ruchową, siłę i dojrzałość. Jedynie dzieci powyżej 16 roku życia powinny być dopuszczone do jazdy tym pojazdem.
Nie należy podnosić pojazdu z ziemi, gdy jest włączony. Nie należy skręcać w powietrzu. To spowoduje, że koła obracać się będą swobodnie, co może spowodować obrażenia ciała lub uszkodzenie przedmiotów w otoczeniu.
Nie należy modyfikować pojazdu. Modyfikacje mogą wpłynąć na operacyjność pojazdu i w konsekwencji spowodować obrażenia ciała i/ lub uszkodzenie pojazdu. Modyfikacje spowodują utratę ograniczonej gwarancji.
Nie wolno operować pojazdem, również i tym, pod wpływem narkotyków, alkoholu lub innych środków odurzających.
Ten produkt jest produktem konsumenckim, więc komercyjne użytkowanie nie jest objęte gwarancją.
3. ROZPOCZĘCIE
3.1 Schematy
Schemat 1A: A – Hamulec ręczny; B – Akcelerator; C – Panel sterowania; D – Mechanizm składania; E – Silnik; F – Port ładowania; G – Komora baterii; H – Stopka; I – Hamulec tarczowy; J – Światło hamowania; K – Haczyk.
Schemat 3 A: Rozkładanie


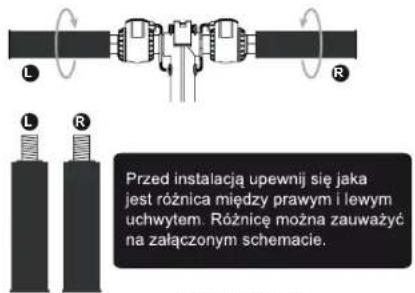

Przed instalacją upewnii się jika jest różnica między prawym i lewym uchwytem. Różnicę można zauważyć na załączonym schemacie.Schemat 2. Montaż

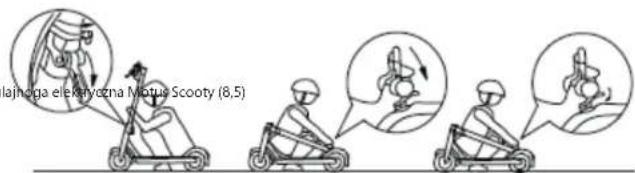

Schemat 3A: Rozkładanie
Podciągnij rurkę składanej konstrukcji. Otwórz zacisk bezpieczeństwa. Zamknij zacisk mechanizmu składania. Upewnij się, że zacisk jest nieruchomozy.
Schemat 1B: WyświetlaczSchemat 1A: Hulajnoga elektryczna Miotus Scooty (8,5)
A - Prędkość - prędkość silnika w km / h
B - Tryb - Wybierz poziom prędkości - niski (15 km / h) / wysoki (25 km / h)
C - Wskaźnik baterii - 4 kropki pokazujące poziom naładowania akumulatora: 4 punkty 100% - 86%; 3 kropki 85% - 71%; 2 kropki 70% - 40%; 1 punkt mniej niż 40%
D - On / Off - naciśnij, aby WŁĄCZYĆ urządzenie. Naciśnij, gdy urządzenie jest włączone, aby włączyć światło WŁ. / WYŁ., Naciśnij dłużej niż 3 sekundy, aby wyłączyć urządzenie.
Schemat 3 B: Składanie i transport
PL
Schemat 3B: Składanie i transport
Przed złożeniem upewnij się, że urządzenie jest wyłączone, otwórz dźwignię blokującą, zegnij łyżwę i podpnij część kierownicy do haka tylnego błotnika.
Po złożeniu przytrzymaj przy pasie, aby go przetransportować w sposób pokazany na rysunku. Aby uniknąć ryzyka uszkodzenia tylnej błotnika, podtrzymuj podwozie skutera.
3.2 Ładowanie baterii
Opakowanie zawiera wbudowaną baterię litowo-jonową. Przed pierwszym użyciem pojazdu, baterię należy naładować do pełna. Należy zapewnić czyste i suche pomieszczenie w celu naładowania baterii. Podłącz jedną końcówkę kabla zasilającego do pojazdu. Podłącz drugą końcówkę do uziemionego gniazdka sieciowego. Nie odłączaj ładowarki do momentu pełnego naładowania baterii.
Jeżeli ładowanie jest zakończone, pamiętaj o zamknięciu pokrywy.
Unikaj całkowitego rozładowania baterii, lepiej ładować je, gdy nadal jest w nich zasilanie.
Zabrania się demontażu komory baterii. Naprawa tylko w oficjalnym punkcie serwisowym producenta.
3.3 Waga kierowcy musi wynosić ponad 45 kg
W celu zagwarantowania bezpieczeństw wobec dzieci, wszyscy kierowcy muszą ważyć ponad 45 kg. Jeśli waga kierowcy jest niższa niż 45 kg, pojazd może działać niepoprawnie.
3.4 Poziom baterii
Poziom baterii wyświetlany jest w miejscu zaznaczonym na Schemacie 1B literą C.
Zakres jazdy zmniejszy się podczas zimy, ponieważ wydajność baterii szybko maleje w warunkach niskiej temperatury. Na przykład w temperaturze -15°C wydajność baterii jest o połowę mniejsza w porównaniu do wydajności w temperaturze pokojowej. Aby zapewnić żywotność baterii w trakcie zimy, należy ją ładować i rozładowywać co najmniej raz w miesiącu.
UWAGA: Jeśli pojazd drastycznie zwolni i koła zaczną się trząść, będzie to oznaczało, że poziom baterii jest bardzo niski. Wówczas należy natychmiast zwolnić i bezpiecznie zejść z pojazdu. Następnie należy wyłączyć pojazd. W takiej sytuacji nie należy jeździć pojazdem do czasu ponownego naładowania baterii.
4. WYTYCZNE DOTYCZĄCE JAZDY
4.1 Przygotowanie
Przed rozpoczęciem pierwszej jazdy należy zadbać o komfortowy strój nieformalny lub sportowy oraz płaskie obuwie. Należy zadbać o bardziej przestrzenne miejsce oraz upewnić się, że nie ma tam żadnych większych przeszkód. Zaleca się włożenie ochraniaczy w celu zabezpieczenia się przed wypadkami.

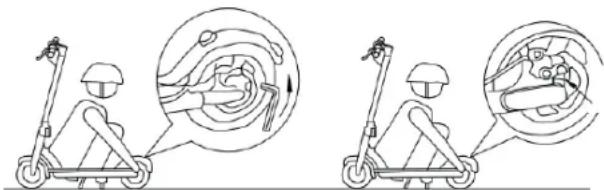

REGULACJA HAMULCA
Jeśli uważasz, że hamulce są zbyt mocne, użyj klucza sześciokątnego w kierunku przeciwnym do ruchu wskazówek zegara, aby poluzować śruby na płytce dociskowej na gnieździe hamulca tarczowego. Zwolnij przewód hamulcowy, aby lekko skrócić odsłoniętą długość i dokręć śruby płyty dociskowej. Jeśli uważasz, że hamulec jest zbyt luźny, zwolnij śruby na płycie dociskowej, przeciągnij linkę hamulcową, aby nieco wydłużzyć jej długość, a następnie zablokuj śruby na płycie dociskowej.
Jeśli uważasz, że kierownica nie jest wystarczająco stabilna, użyj klucza sześciokątnego, aby dokręcić dwie śruby w mechanizmie składania
Jeśli zauważysz, że potrzebujesz więcej powietrza w kołach, użyj pompki, aby wyregulować ciśnienie. UWAGA: Nadmierne ciśnienie może spowodować pęknięcie koła. Jazda bez powietrza w kołach również może zniszczyć koło.
4.2 Rozpoczęcie jazdy
Upewnij się że mechanizm składania został w pełni zabezpieczony.
Krok 1. Uruchom pojazd, naciskając przycisk zasilania (Schemat 1B: D). Po chwili pojazd będzie gotowy do użytkowania.
Krok 2. Ustaw prawidłowo stopy na platformie. Odepchnij się, aby wprowadzić hulajnogę w ruch i naciśnij manetkę gazu. Steruj pojazdem utrzymując środek ciężkości tak, aby zachować równowagę. Należy pamiętać, aby nie wykonywać gwałtownych ruchów ciałem.
Krok 3. Naciśnij manetkę cynglową (Schemat 1A: B) w dół, aby przy-spieszyć.
Krok 4. Naciśnij manetkę cyngłową (Schemat 1A: E) w dół, aby wyhamować.
Krok 5. Schodzenie z pojazdu: przed zejściem należy całkowicie zatrzymać pojazd.
4.3 Teren i przeznaczenie
-
Pojazd jest przeznaczony do jazdy wewnątrz lub na gładkich I płaskich powierzchniach. W celu zapobieżenia utraty przyczepności należy zawsze zachowywać ostrożność podczas jazdy oraz nauczyć się rozpoznawać i omijać śliskie, mokre i sypkie nawierzchnie, nachylenia i dziury w drodze oraz inne przeszkody.
-
Zatrzymaj się i zejdź z pojazdu, aby przejść pieszo przez niebezpieczną nawierzchnię lub teren.
-
Koła muszą mieć możliwość przylegania do nawierzchni, aby zapewnić kierowcy utrzymanie pozycji pionowej. Poślizg następuje, gdy koła tracą przyczepność, co potencjalnie grozi utratą kontroli nad pojazdem i w konsekwencji upadkiem. Nagłe manewry oraz jazda po śliskiej, sypkiej lub wybo-istej nawierzchni może spowodować utratę przyczepności.
-
Należy pamiętać ze maksymalny dystans przejechany na jednym pełnym naładowaniu baterii skraca się wraz ze wzrostem wagi użytkownika oraz nachylenia terenu. Zależy także od warunków nawierzchni i warunków pogodowych.
Pojazd należy przechowywać w suchym miejscu. Gdy pojazd pozostaje nieużywany należy ładować i rozładowywać baterię co miesiąc, aby utrzymać żywotność baterii.
5.2 Czyszczenie
Aby wyczyścić urządzenie, użyj wilgotnej szmatki. Jeśli chcesz zeskrobać brud, użyj miękkiej szczoteczki, a następnie wilgotnej szmatki. W przypadku, gdy brud jest bardzo lepki, możesz użyć małej pasty do zębów. Pamiętaj, aby po tym wytrzeć wilgotną szmatką.
Podczas sprzątania trzymaj płozę i upewnij się, że zasłaniasz port ładowania, aby uniknąć problemów z elementami elektronicznymi.
Nie należy używać alkoholu, benzyny, nafty lub innych lotnych lub żrących składników chemicznych. Może to uszkodzić zarówno wygląd, jak i wewnętrzną strukturę skutera. Nie używaj też pistoletu ciśnieniowego ani bie-
PL
żącej wody.
5.3 Gwarancja
Gwarancja utraci swą ważność w przypadku następujących sytuacji:
- Usterka wynikająca z niewłaściwego użycia.
- Usterka spowodowana nieupoważnionymi modyfikacjami, rozmontowaniem czy naprawami.
- Przypadkowe uszkodzenie lub usterka wynikająca z nieodpowiedniego przechowywania.
-
Gwarancja/dowód zakupu nie odpowiadający produktowi.
-
Uszkodzenie nawierzchni.
-
Części rozmontowane, nie odpowiadające opisowi w niniejszej instrukcji obsługi.
-
Uszkodzenie lub usterka spowodowane długimi jazdami w deszczu lub namoknięciem wodą czy też zakurzoną powierzchnią.
6. ŚRODKI OSTROŻNOŚCI
6.1 Przedstawiamy następujące środki ostrożności w celu zrozumienia i używania produktu w sposób bezpieczny.
- Niniejszy Produkt nie jest zabawką i jedynie osoby powyżej 16 roku życia mogą z niego korzystać.
- Należy nałożyć ochraniacze przed użyciem niniejszego produktu.
- Należy zatrzymać pojazd natychmiast, gdy lampka baterii zgaśnie. Następnie należy podłączyć ładowarkę, aby naładować baterię.
- Nie należy jeździć pojazdem na powierzchni, na której rozlana jest woda, ponieważ ten produkt nie jest WODOODPORNY i może dojść do jego uszkodzenia. Nie należy jeździć pojazdem na powierzchni zakurzonej, ponieważ ten produkt nie jest ODPORNY NA KURŻ i może dojść do jego uszkodzenia.
Nie należy jeździć tym produktem po nierównej powierzchni, ponieważ
może to spowodować utratę równowagi i w konsekwencji upadek. Zaleca się używanie pojazdu zawsze i tylko na gładkiej powierzchni. Zdecydowanie zalecamy naukę jazdy tym produktem przed faktycznym rozpoczęciem używania go. Kierowcy musi towarzyszyć inna osoba podczas pierwszej jazdy, aby zapobiec wypadkowi.
Jeśli produkt wibruje i skacze podczas jazdy należy natychmiast zatrzymać pojazd i skontaktować się z naszym serwisem w celu otrzymania pomocy w tym zakresie.
Należy zawsze patrzeć przed siebie podczas jazdy tym pojazdem, aby zapobiegać wypadkom.
Ze względów bezpieczeństwa zdecydowanie odradzamy jeżdzenie tym pojazdem z wysoką prędkością.
9
EN
TABLE OF CONTENT
| 1. Introduction | 10 | |
| 2. Safety | 10 | |
| 3. Getting Started | 11 | |
| 4. Riding Guide | 12 | |
| 5. Maintenance & Warranty | 13 | |
| 6. Precautions | 14 |
1. INTRODUCTION
6. BEZPEČNOSTNÉ OPATRENIA
BAREL POLAND SP. Z O.O. 30-504 Kraków, Kalwaryjska 69
Z pełną odpowiedzialnością jako producent/dystrybutor deklaruje, że:
Hulajnoga Elektryczna „Motus Scooty 8,5" (Zakres nr seryjnych: Turkusowy MS85T000001-MS85T12292;
Czerwony MS85R000001-MS85R005000; Biały MS85W000001-MS85W005000) którego dotyczy niniejsza deklaracja spełnia wymagania zasadnicze oraz jest zgodny z niżej wymienionymi dokumentami normatywnymi:
EN 60204-1:2006 + A1:2009 + AC:2010,
EN 60335-1:2012 +A11:2014,
EN 62233:2008,
EN 55014-1:2006 +A1:2009 +A2:2011
EN 55014-2:1997 +A1:2001 +A2:2008,
EN 61000-3-2:2014, EN 61000-3-3:2013,
BS 1363-1:1995 +A4:2012,
EN 62133:2013
IEC 61558-1:2005 +A1:2009,
IEC 61558-2-16:2009,
EN 55024:2010
EN 55022:2010
PNEN 60950-1
Produkt spełnia wszystkie zasadnicze wymagania dyrektyw: 2006/42/EC, 2014/35/EU, 2014/30/EU, 2011/65/EU Oświadczamy, że wszystkie niezbędne przeprowadzane testy radio pasma podstawowego i powyższe dyrektywę dotyczą również załączonej do zestawu ładowarki.
C€
Osoba odpowiedzialna
za dokumentację techniczną
A##
Anna Kutra
Kraków 01/01/2019
ul. Kalwaryjska 69 Kraków 30-504
