INSTRUKCJA OBSŁUGI Pro 10 Motus

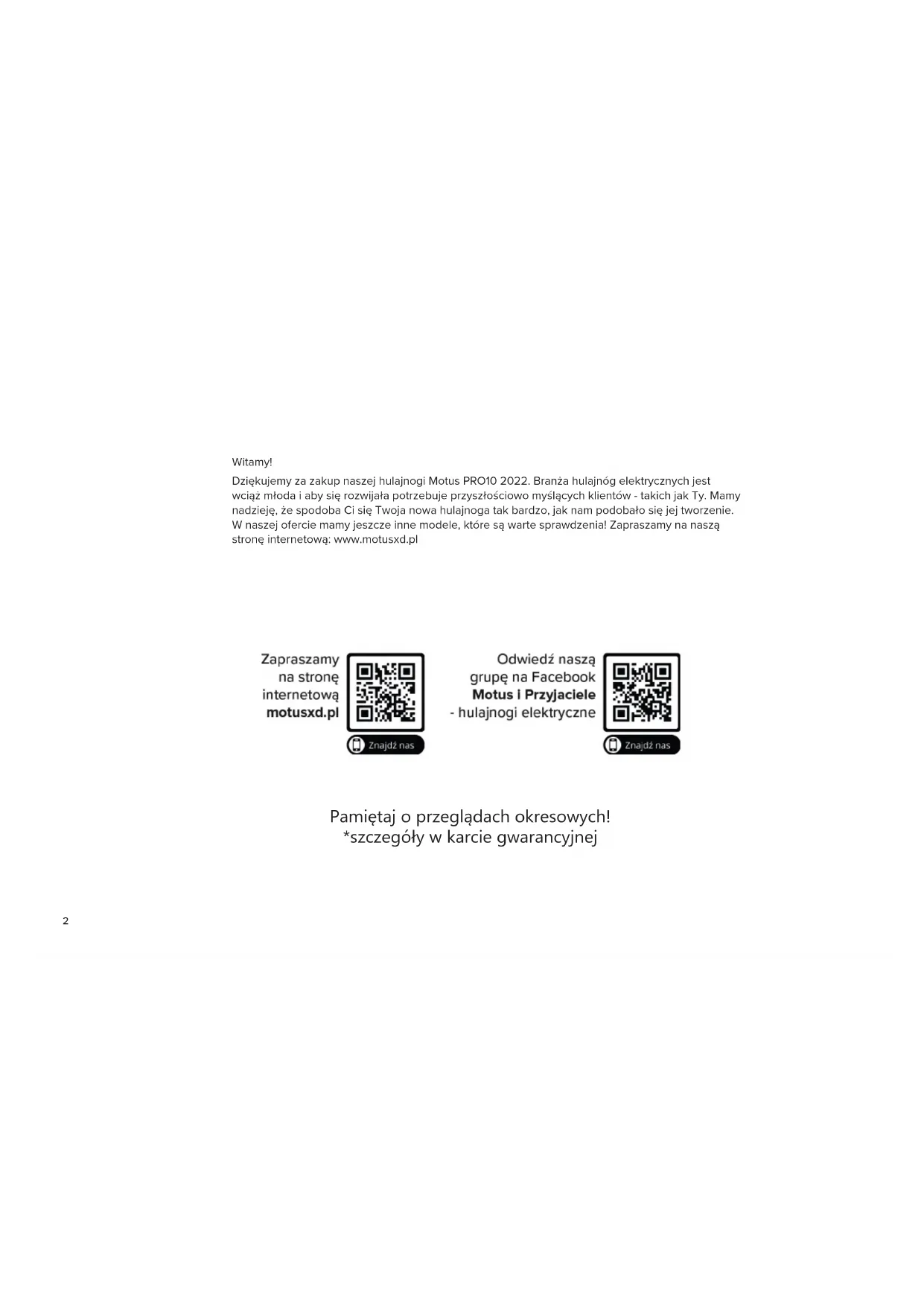

Model 20222 Pamiętaj o przeglądach okresowych! *szczegóły w karcie gwarancyjnej Witamy! Dziękujemy za zakup naszej hulajnogi Motus PRO10 2022. Branża hulajnóg elektrycznych jest wciąż młoda i aby się rozwijała potrzebuje przyszłościowo myślących klientów - takich jak Ty. Mamy nadzieję, że spodoba Ci się Twoja nowa hulajnoga tak bardzo, jak nam podobało się jej tworzenie. W naszej ofercie mamy jeszcze inne modele, które są warte sprawdzenia! Zapraszamy na naszą stronę internetową: www.motusxd.pl3 Proszę uważnie przeczytać niniejszą instrukcję obsługi! Niniejsza instrukcja obsługi zawiera ważne informacje dotyczące bezpieczeństwa! Nie korzystaj z hulajnogi elektrycznej, dopóki nie zrozumiesz w pełni jej działania! Prosimy o bezpieczne prze- chowywanie niniejszej instrukcji obsługi!

Spis treści Instrukcje dotyczące bezpieczeństwa ............................... 4 Główne elementy hulajnogi ................................................. 4

Instrukcja obsługi hulajnogi .................................................. 6

1. Składanie i rozkładanie .................................................... 6

Instrukcje dotyczące bezpieczeństwa

1. Hulajnoga ta przeznaczona jest dla jednej osoby. Nie wolno przewozić

innych osób w tym samym czasie.

2. Podczas jazdy na hulajnodze należy nosić kask oraz inny sprzęt

3. Nie należy jeździć hulajnogą w miejscach niebezpiecznych lub w

których jest to niezgodne z przepisami.

4. Przed jazdą należy najpierw poćwiczyć na otwartej przestrzeni i do-

brze opanować sterowanie.

5. Podczas jazdy należy trzymać obydwie stopy na hulajnodze.

6. Nie wolno wyłączać zasilania, gdy hulajnoga jest w ruchu.

7. Nie należy jeździć po stopniach o różnicy wysokości większej niż 3 cm,

ponieważ może to spowodować przewrócenie się hulajnogi i zranienie kierowcy lub uszkodzenie hulajnogi; możliwa jest jazda po stopniach mniejszych niż 3 cm, ale w miarę możliwości należy tego unikać.

8. Jeżeli nawierzchnia jest nierówna - zwolnij lub zejdź z hulajnogi i

9. Użytkownik musi ustawić wysokość kierownicy hulajnogi w odpowied-

niej pozycji, aby zapewnić sobie wygodną i bezpieczną pozycję.

10. Nie należy używać tego produktu na nawierzchniach śliskich.

11. Nie należy używać hulajnogi w temperaturze poniżej -5°C.

12. Prosimy nie jeździć przy złej pogodzie, takiej jak deszcz, śnieg i silny

wiatr, aby uniknąć niepotrzebnych urazów.

13. Jeżeli produkt nie jest używany przez dłuższy czas, należy naładować

go, co najmniej raz na 30 dni. Port lądowania musi być utrzymywany w czystości oraz być suchy.

14. Nie należy wystawiać hulajnogi na długotrwale działanie słońca lub

innych warunków atmosferycznych.

15. Prosimy używać jedynie ładowarki dostarczonej przez naszą fi rmę.

16. Bateria jest w pełni naładowana jeśli dioda na podłączonej do

gniazdka elektrycznego oraz do portu ładowania ładowarce świeci się na zielono.

17. Nie należy pozostawiać hulajnogi w wilgotnym miejscu.

Główne elementy hulajnogi

1. Podstawowe elementy

Pierścień zaciskowy z szybkim zapięciem

Przedni hamulec tarczowy

2. Tabela parametrów

Pojemność baterii 48V18Ah Zasięg do 70 km Maksymalna prędkość 20 km/h Moc silnika 600W Materiał ramy Stop aluminium Układ hamulca Hamulec przedni i tylny Opona 10-calowa Rozmiar po rozkładaniu 1215x6IOxI230 mm Rozmiar po składaniu 1120x6I0x525 mm Rozmiar opakowania 1190x245x510 mm PL6 Instrukcja obsługi hulajnogi

1. Składanie i rozkładanie78

1. Dokręć mocno śrubę

zaznaczoną na zdjęciu i zaciśnij klamrę.

2. Po zaciśnięciu klamry,

dokręć zaznaczoną śrubę jeszcze raz.

3. Na koniec wkręć do

oporu wskazaną na zdjęciu śrubę kontrującą.

Tempomat Wskaźnik poziomu baterii Wyświetlacz wielofunkcyjny Wskaźnik trybów Wskaźnik prędkości Oświetlenie Kody błędów Przełączenie pojedynczego i podwójnego napędu Tryb pieszy Przycisk funkcyjny Przycisk włączenie/wyłączenia Manetka przyspieszenia10

Przycisk Operacja Funkcjonalność Długie naciśnięcie przez 3 sekundy

1. na włączonym wyświetlaczu (hulajnodze) po naciśnięcie i przytrzymaniu przycisku M

wchodzisz do ustawień sterownika;

2. W ustawieniach sterownika, ponowne naciśnięcie i przytrzymanie przycisku powoduje

powrót do ekranu głównego Krótkie naciśnięcie

1. Na ekranie głównym włączenie/wyłączenie funkcji napędu na przednie koło – jeśli

2. W ustawieniach sterownika przełączanie kolejnych parametrów

Długie naciśnięcie przez 3 sekundy Przełączanie wyświetlacza pomiędzy ODO/TRIP/prędkość średnia/prędkość maksymalna - wyświetlacz wielofunkcyjny Krótkie naciśnięcie

1. Na ekranie głównym zwiększa bieg

2. W ustawieniach sterownika, zmienia wartość parametru

Długie naciśnięcie przez 3 sekundy Włączenie trybu pieszy, hulajnoga jedzie sama z niską, stałą prędkością, możesz ją wtedy prowadzić lub na niej jechać. Wyłączenie tej funkcji nastąpi po krótkim naciśnięciu ma- netki gazu. (tryb pieszy włączy się gdy hulajnoga ustawiona jest na 1, 2 lub 3 biegu). Krótkie naciśnięcie

1. Na ekranie głównym, zmiana biegu na niższy.

2. W ustawieniach sterownika, zmienia wartość parametru

Długie naciśnięcie przez 3 sekundy 1. Gdy hulajnoga jest włączona – wyłącza hulajnogę. Krótkie naciśnięcie

1. Włącza wyłączoną hulajnogę

2. Gdy hulajnoga jest włączona, włącza i wyłącza światła

Zmiana ustawień sterownika, wybrane parametry. Zmian dokonuj rozważnie, dozwolona jest zmiana tylko 3 parametrów opisanych poniżej. Zmiana innych parametrów może spowodować uszkodzenie hulajnogi, za które Motus nie bierze odpowiedzialności. Naciśnij przycisk przez 3 sekundy, aby wejść do ustawień sterowni- ka lub powrócić do ekranu głównego. Krótko naciśnij przycisk , aby przełączyć opcje ustawień sterownika. Po ustawieniu wybranej wartości parametru, naciśnij i przytrzymaj przycisk , aby powrócić do ekranu głównego. Hasło – Po włączeniu tej funkcji, kiedy włączysz hulajnogę zażąda ona od Ciebie wpisania 4 cyfrowego hasła (wpisujesz je używając / i zatwierdzasz, aby przejść do kolejnego znaku naciskasz power i zatwier- dzasz całość naciskając ). Bez podania hasła, hulajnoga nie uruchomi się i jazda nią nie będzie możliwa.

1. Funkcja hasła: Po wejściu do ustawień sterownika naciśnij

aby przejść do parametru P1: wprowadź 1159 naciskając lub aby11 dostosować wartość oraz aby zmienić pozycję. Po zatwierdzeniu przechodzisz do ustawień sterownika (systemowych). Naciśnij ponow- nie , aby przełączyć na parametr P2: naciśnij lub , aby wybrać Włącz lub Wyłącz. Domyślne hasło urządzenia to 1111. Naciśnij aby przejść do parametru P3 i zmienić hasło. Uwaga: Hulajnoga domyślnie uruchamia się bez hasła, Jeśli zapo- mnisz hasło, naciśnij i przez 2 sekundy, aby zresetować hasło do domyślnego. Start po odepchnięciu – Hulajnoga włączona, aby ruszyć należy się odepchnąć i nacisnąć manetkę gazu. Start od zera – Hulajnoga włączona, aby ruszyć wystarczy nacisnąć manetkę gazu.

2. Ustaw start zerowy: Po wejściu do ustawień sterownika, wprowadź

1159 w parametrze P1, aby wejść do ustawień systemu, a następnie naci- śnij , aby przełączyć na parametr P8: naciśnij lub , aby wybrać Włącz lub Wyłącz. Uwaga: Hulajnoga domyślnie uruchamia się po odepchnięciu, jest to bezpieczniejsze rozwiązanie dla użytkownika. Po włączeniu hulajnogi domyślnie włącza się bieg 0, który nie umożliwia jazdy. Do jazdy służą biegi 1, 2 i 3. Tempomat – podczas jazdy ze stałą prędkością, po kilku sekundach hulajnoga jedzie sama, można puścić manetkę gazu.

3. Włącz tempomat: Po wejściu do interfejsu ustawień wprowadź 1159 w

parametrze P1, aby wejść do ustawień sterownika, a następnie naciśnij a przełączyć na parametr P9: naciśnij lub , aby wybrać Włącz lub Wyłącz. Po rozpoczęciu jazdy, naciśnij manetkę gazu, aż zaświeci się ikona Tem- pomat. Po tym hulajnoga jedzie sama, nie ma potrzeby naciskać manetki gazu. Podczas zmiany biegów, hamowania lub ponownego naciśnięcia manetki przyspieszania wyjdziesz z tryby tempomat.

4. Aby zahamować lub zwolnic, należy najpierw zwolnic uchwyt manetki

przyspieszania i wcisnąć lewy uchwyt hamulca (hamulec tylny), a następnie prawy uchwyt hamulca (hamulec przedni). Zwalniaj zawsze jeżeli widzisz przed sobą ludzi lub inne przeszkody.

1. Włóż wtyczkę zasilania wejściowego ładowarki do gniazda zasilania

2. Otwórz obrotową pokrywę ochronna portu ładowania i podłącz wtycz-

kę wyjściową ładowarki do portu ładowania w hulajnodze.

3. Gdy wskaźnik ładowarki świeci się na czerwono, oznacza to, że jest

ona w trakcie ładowania, gdy wskaźnik ładowarki zmieni kolor na zielo- ny, bateria jest w pełni naładowana.

4. Podczas ładowania baterii należy umieścić hulajnogę w suchym i

wentylowanym miejscu. Konserwacja produktu Opony: Produkt wyposażony jest w gumowe opony. W przypadku gdy zaczną one nosić wyraźne ślady zużycia, należy je wymienić. W tym celu skontaktuj się ze sprzedawcą. Co miesiąc należy sprawdzać, czy nie poluzowały się śruby, jeżeli tak, należy je dokręcić. Hamulec: Produkt wyposażony jest w przedni hamulec tarczowy oraz tylny hamulec tarczowy. Zwykle należy zwracać większą uwag na spraw- dzenie grubości klocka ciernego, jeżeli występuje poważne zużycie, klocki należy w porę wymienić, aby zapobiec niekorzystnym konsekwen- cjom hamowania. Bateria: Przed pierwszym użyciem naładuj baterii do pełna. Jeśli hulaj- noga elektryczna nie jest używana przez dłuższy czas, baterię należy ładować przynajmniej raz w miesiącu. Jeśli bateria się nie ładuje, należy jak najszybciej skontaktować się z serwisem gwarancyjnym. Bateria traci gwarancję, jeśli została uszkodzona z powodu innych nietypowych czyn- ników, takich jak woda, kolizja, itp. Dostarczona przez naszą firm bateria litowa ma co najmniej 500 cykli ładowania i może osiągnąć ponad 600 cykli ładowania podczas normalnego użytkowania. Naprawa gwarancyjna12 Szczegóły dotyczące warunków gwarancji znajdziesz w załączonej do hulajnogi karcie gwarancyjnej W celu dokonania naprawy posprzedażnej należy skontaktować się z lokalnym sprzedawca. Gwarancja nie obejmuje żadnych awarii lub uszkodzeni, spowodowanych przez poniższe czynniki:

1. Niewykonanie prawidłowej konserwacji i naprawy zgodnie z niniejsza

instrukcja. 2.Używanie hulajnogi elektrycznej w sposób niewłaściwy, wykonywanie akrobacji, skoków.

3. Samowolnie demontowanie lub używanie części niefabrycznych,

modyfikacje hulajnogi.

4. Niewłaściwe użycie, wypadek drogowy lub inne zdarzenia.

5. Zalanie hulajnogi.

6. Uszkodzenia w lub awarie spowodowane przepięciem w sieci energe-

7. Wykorzystywanie komercyjne w wypożyczalni lub niewłaściwe użytko-

8. Siła wyższa, np. klęski żywiołowe.1314
