INSTRUKCJA OBSŁUGI Amoled Motus

Instrukcja aktualizacji oprogramowania urządzenia MOTUS AMOLED

Aby zainstalować aktualizację przygotuj: komputer, kabel magnetyczny dołączony do zestawu

1. Proszę włączyć komputer i pobrać sterownik, narzędzie do aktualizacji oraz oprogramowanie:

Sterownik

Narzędzie do aktualizacji

Oprogramowanie

1. Proszę zainstalować sterownik klikając dwukrotnie na jego ikonę i postępować zgodnie z instrukcjami instalatora.

1. Proszę uruchomić narzędzie do aktualizacji (na zdjęciu oznaczone czerwoną kropką).

backup	27.09.2019 13:52	File folder
doc	27.09.2019 13:52	File folder
BACKUP.INI	29.09.2016 13:31	Configuration sett...	1 KB
brom.dll	29.09.2016 13:34	Application exten...	3 832 KB
brom.ini	29.09.2016 13:31	Configuration sett...	1 KB
ConsoleMode_v1_0.xsd	29.09.2016 13:31	XSD File	12 KB
ConsoleMode_v2_0.xsd	29.09.2016 13:31	XSD File	7 KB
ConsoleMode_v3_0.xsd	29.09.2016 13:31	XSD File	7 KB
ConsoleMode_v3_1.xsd	29.09.2016 13:31	XSD File	8 KB
ConsoleMode_v3_2.xsd	29.09.2016 13:31	XSD File	9 KB
ConsoleMode_v3_3.xsd	29.09.2016 13:31	XSD File	7 KB
ConsoleMode_v3_4.xsd	29.09.2016 13:31	XSD File	9 KB
ConsoleMode_v4_0.xsd	29.09.2016 13:31	XSD File	20 KB
ConsoleMode_v5_0.xsd	29.09.2016 13:31	XSD File	21 KB
DataLibrary.dll	29.09.2016 13:31	Application exten...	560 KB
DualTalkSwitchTool.exe	29.09.2016 13:31	Application	484 KB
FilterBinTrans.dll	29.09.2016 13:31	Application exten...	9 KB
Flash_tool.exe	29.09.2016 13:49	Application	3 241 KB
Flash_tool.INI	26.09.2019 14:50	Configuration sett...	13 KB
FlashToolLib.dll	29.09.2016 13:31	Application exten...	1 179 KB
FrameCommModule.dll	29.09.2016 13:31	Application exten...	64 KB
gps_brom.dll	29.09.2016 13:31	Application exten...	240 KB
gps_DA.bin	29.09.2016 13:31	BIN File	13 KB
GPS_DL.dll	29.09.2016 13:31	Application exten...	140 KB

1. W oknie programu proszę upewnić się, że w rubrykach Download Agent oraz Scatter File są załadowane odpowiednio pliki MTK_AllInOne_DA.bin oraz plik oprogramowania. Jeżeli pliki te nie są załadowane, wczytania można dokonać używając przycisków oznaczonych na zdjęciu czerwoną i żółtą kropką. Kropką czerwoną oznaczony jest Download Agent, który umożliwia dostęp do pamięci wewnętrznej urządzenia, zaś kropką żółtą Scatter File, który zawiera w sobie oprogramowanie smartwatcha.

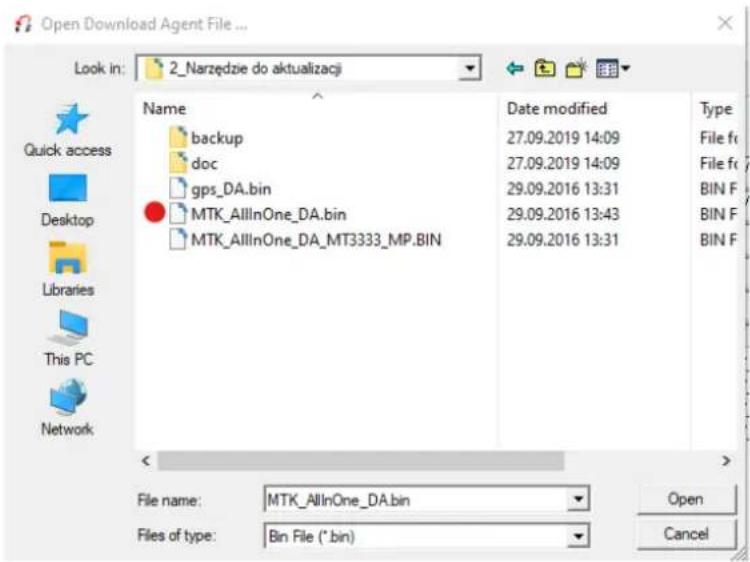

Plik MTK_AllInOne_DA.bin można znaleźć w folderze Narzędzie do aktualizacji, który został pobrany w pierwszym kroku instrukcji.

Open Download Agent File ... Look in: 2_Narzędzie do aktualizacji Name Date modified Type backup 27.09.2019 14:09 File fo doc 27.09.2019 14:09 File fo gps_DA.bin 29.09.2016 13:31 BIN F MTK_AllInOne_DA.bin 29.09.2016 13:43 BIN F MTK_AllInOne_DA_MT3333_MP.BIN 29.09.2016 13:31 BIN F File name: MTK_AllInOne_DA.bin Files of type: Bin File (*.bin) Open Cancel

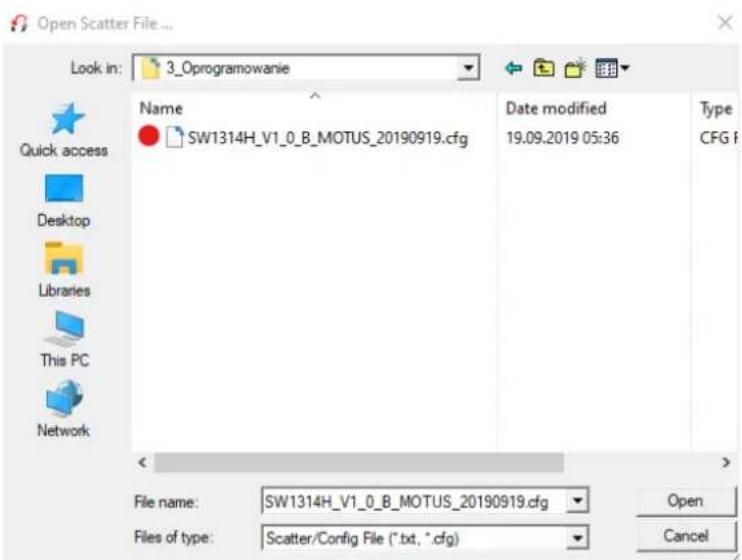

Plik oprogramowania można znaleźć w folderze Oprogramowanie, który również pobrany został w pierwszym kroku instrukcji.

Open Scatter File ... Look in: 3_Oprogramowanie Name SW1314H_V1_0_B_MOTUS_20190919.cfg Date modified 19.09.2019 05:36 Type CFG F File name: SW1314H_V1_0_B_MOTUS_20190919.cfg Files of type: Scatter/Config File (*.txt, *.cfg) Open Cancel

Zaznaczenie opcji „Format FAT (Auto)” (na zdjęciu kropka czerwona) spowoduje wymazanie danych przechowywanych w pamięci smartwatcha. Jest to opcjonalne. Jednak proszę pamiętać, że opcja „USB Download/Readback” (kropka żółta) musi być zaznaczona zawsze.

1. Potem w oknie programu proszę nacisnąć Download (oznaczone niebieską kropką).
2. Następnym krokiem będzie wyłączenie zegarka. Później proszę podłączyć smartwatch do komputera za pomocą kabla magnetycznego dołączonego do zestawu (Jeżeli aktualizacja nie następuje – proszę podłączyć kabel do innego portu. Jeżeli dalej będą występować problemy, proszę podłączyć włączony zegarek i po podłączeniu wyłączyć go nie odpinając od komputera).

W trakcie aktualizacji pod żadnym pozorem nie można odłączyć urządzenia od komputera, grozi to trwałym uszkodzeniem i utratą gwarancji.

1. Proszę poczekać na zakończenie aktualizacji, trwa ona do 5 minut w zależności od wydajności komputera. Zakończenie aktualizacji sygnalizowane jest pojawieniem się zielonego koła na środku okna programu.

FlashTool File Actions Options Window Help Download | Read Back | Memory Test | Download Agent | Scatter/Config File | Auth File | Cert File | RootCert File | Format | Download | Stop Download Agent | C:\Users\Sebastian\Desktop\example\2_Narzędzie do aktualizacji\MTK_AllInOne_DA.bin Scatter File | C:\Users\Sebastian\Desktop\example\3_Oprogramowanie\SW1314H_V1_0_B_MOTUS_20190919.cfg Authentication File | Certificate File | RootCert File Name Region address Begin address E ✓ ARM_BL 0x70006000 0x70006000 0; ✓ ARM_EXT_BL 0x10003400 0x10003400 0; ✓ PRIMARY_MAUI 0x10010000 0x10010000 0; ✓ GPS 0x00000000 0x00000000 0; OK Last action was done at 14:39 Parameters Information □ OTPADD(0x00000000),len(0),OTP_WRITE, 100% [Format NOR flash...ADDR[0x01900000],LEN[0x00700000].] 546912 Bytes / 35,10 KBps NOR COM5 921600 bps 2:08 sec NOR:(256Mb+32Mb) [GigaDevice] GD25LQ256 VT2503AE_S000C 32Mb SRAM Project: KCT03AE_BLE_11C N/A

1. Po zakończeniu aktualizacji oprogramowania proszę zamknąć program, odłączyć smartwatch i go uruchomić.

W razie problemów skontaktuj się z naszą infolinią, która dostępna jest pod numerem [phone] lub napisz wiadomość na adres [e-mail]
