INSTRUKCJA OBSŁUGI Pro 11 Motus

Zapraszamy na stronę internetową motusxd.pl

Znajdź nas

Odwiedź naszą grupę na Facebook Motus i Przyjaciele - hulajnogi elektryczne

Znajdź nas

Spis treści

1. Wprowadzenie .... 4
2. Bezpieczeństwo 4
3. Montaż 4
4. Rozpoczęcie .... 5
5. Wytyczne dotyczące jazdy 6
6. Konserwacja i gwarancja 8
7. Specyfikacja 9

PL

Dziękujemy za zakupienie produktu Motus PRO. Prosimy o zapoznanie się z instrukcja obsługi przed rozpoczęciem jazdy.

Opakowanie zawiera:

1. Hulajnogę Motus Pro 11
2. Ładowarka oraz kabel do zasilania
3. Klucz do regulacji
4. Instrukcja obsługi i Karta gwarancyjna

2. Bezpieczeństwo

Należy przeczytać i zrozumieć niniejszą instrukcję obsługi i zachować ostrożność podczas jazdy.

Jeśli bateria jest słaba, na co wskazywać będzie poziom baterii na wyświetlaczu, nie należy jeżdzić. Należy naładować baterię i wtedy przystąpić do jazdy.

Należy sprawdzić przepisy i regulacje prawne względem miejsc oraz legalnego sposobu korzystania z pojazdu. Należy dostosować się do przepisów prawa względem pojazdów i osób pieszych.

Należy omijać przeszkody oraz śliskie powierzchnie, które mogą spowodować utratę równowagi lub przyczepności do drogi i w konsekwencji upadek.

Nie należy przekraczać maksymalnej wagi 150 kilogramów wraz z plecakiem i innymi przewożonymi przedmiotami. Przekroczenie maksymalnej wagi może skutkować obrażeniami względem kierowcy oraz uszkodzeniem pojazdu.

Młode dzieci nie powinny jeżdzić tym pojazdem. Należy ocenić czy kierowca posiada konieczną do jazdy koordynację ruchową, siłę i dojrzałość. Jedynie osoby powyżej 14 roku życia powinny być dopuszczone do jazdy tym pojazdem.

Nie należy modyfikować pojazdu. Modyfikacje mogą wpłynąć na operacyj-

ność pojazdu i w konsekwencji spowodować obrażenia ciała i/ lub uszkodzenie pojazdu. Modyfikacje spowodują utratę ograniczonej gwarancji.

Nie wolno operować pojazdem, pod wpływem narkotyków, alkoholu lub innych środków odurzających.

Ten produkt jest produktem konsumenckim, więc komercyjne użytkowanie nie jest objęte gwarancją.

3. Montaż

Rozkładanie

1. Odblokuj zacisk
2. Podnieś ramę
3. Zablokuj zacisk

Naciśnij i przytrzymaj włącznik przez ponad 3 sekundy, by włączyć ekran LED. Urządzenie wyłączy się automatycznie, jeśli nie poruszy się w ciągu 90 sekund.

b. Przyśpieszenie i prędkość

Po włączeniu urządzenia naciśnij przycisk zasilania. Na ekranie pojawi się L1, wskazując bieg 1 (do 20 km/h). Naciśnij ponownie przycisk zasilania, a na ekranie pojawi się L2 wskazujący bieg 2 (20 - 40 km/h). Naciśnij ponownie przycisk zasilania, a na ekranie pojawi się L3 wskazujący bieg 3 (40 - 100km/h). Przytrzymaj przycisk zasilania przez 2 - 3 sekundy a włączy się przednie światło.

Aby wejść w menu przyśpieszenia naciskaj klawisz zasilania, aż pojawi się P12, a następnie naciśnij klawisz MODE, aby zablokować opcję. Użyj przycisku zasilania, aby zmniejszyć przyśpieszenie i klawisza TRYB, aby zwiększyć przyśpieszenie w zakresie od 1 do 5. Im większa liczba, tym większe przyśpieszenie.

d. Stopień naładowania baterii.

Liczba pasków wskazuje stan naładowania baterii. Uwaga: Ładuj baterię, gdy na wyświetlaczu pojawi się tylko jeden pasek, ponieważ nadmierne rozładowanie może uszkodzić baterię.

e. Wyświetlacz

Po włączeniu zasilania, na wyświetlaczu pokazuje się całkowity dystans jaki został pokonany przez urządzenie (ODO). Naciśnij przycisk zasilania, aby wyświetlić przejechany od włączenia dystans (TRIP); naciśnij ponownie przycisk zasilania, zostanie wyświetlone napięcie baterii. Kiedy wyświetla się TRIP, przytrzymanie klawisza MODE przez trzy sekundy zresetuje dane TRIP.

Manetka gazu

Dzięki manetce użytkownik może kontrolować prędkość w zależności od aktualnej sytuacji.

PL

Uchwyt – złap za rączki aby kierować urządzeniem. Nie odrywaj rąk od kierownicy w trakcie jazdy.

4.2 Właściwości i ładowanie baterii

Ładowanie

1. Podłącz ładowarkę do sieci prądu zmiennego.
2. Podłącz elektryczną hulajnogę do ładowarki.

3. Pełne ładowanie trwa około 10 - 12 godzin

4. Idealna temperatura ładowania to 5-40 ° C. Jeśli temperatura ogniw wykracza poza zakres, system zarządzania baterią przerwie proces ładowania.

Właściwości baterii

1. Zrównoważona ochrona ładowania: Budowa baterii została zaprojektowana tak aby automatycznie równoważyć napięcie wewnętrznych ogniw i tym samym chronić akumulator.
2. Ochrona przed przeładowaniem: Przeładowanie może poważnie uszkodzić akumulator. Po całkowitym naładowaniu baterii proces ładowania zostanie automatycznie przerwany za sprawą płytki sterującej.
3. Temperatura ładowania: bateria może być uszkodzona lub działać nieprawidłowo, jeśli ładuje się w temperaturze otoczenia poniżej 5 stopni Celsjusza lub powyżej 40 stopni Celsjusza.
4. Zabezpieczenie nadprądowe: przetężenie podczas procesu ładowania może poważnie uszkodzić akumulator. Gdy prąd ładowania jest większy niż 8V, akumulator przerwie proces ładowania.
5. Zabezpieczenie przed nadmiernym rozładowaniem: nadmierne rozładowanie może poważnie uszkodzić akumulator. Gdy napięcie spadnie do 110 V, bateria zostanie wyłączona.
6. Zabezpieczenie przed zwarciem: w przypadku zwarcia akumulator przełączy się na wyjście, aby zabezpieczyć się przed uszkodzeniem.
7. Automatyczne uśpienie: po włączeniu bateria przejdzie w tryb uśpienia aby oszczędzać energię, jeśli w ciągu 20 minut nie nastąpi obciążenie.

Poziom Baterii

Dystans jazdy zmniejszy się podczas zimy, ponieważ wydajność baterii szybko maleje w warunkach niskiej temperatury. Na przykład w temperaturze -5°C wydajność baterii jest o połowę mniejsza w porównaniu do wydajności w temperaturze pokojowej. Aby zapewnić żywotność baterii w trakcie zimy, należy ją ładować i rozładowywać co najmniej raz w miesiącu.

4.3 Waga i wiek kierowcy.

W celu zagwarantowania bezpieczeństwa wszyscy kierowcy muszą wazyć ponad 50 kg. Jeśli waga kierowcy jest niższa niż 50 kg, pojazd może działać nie-poprawnie. Pojazdem nie powinna kierować osoba poniżej 14 roku życia.

5. Wytyczne dotyczące jazdy

5.1 Przygotowanie

a. Przygotowanie pojazdu

Regulacja hamulca tarczowego

Jeśli hamulec jest zbyt ciasny, należy użyć klucza imbusowego M5, aby poluzować śrubę uchwytu hamulca tarczowego w kierunku przeciwnym do ruchu wskażówek zegara i skrócić linkę hamulca, a następnie mocno dokręcić śrubę; jeśli hamulec jest zbyt luźny, po prostu poluzuj śrubę i wydłuż linkę hamulca, a następnie mocno przykręć śrubę.

Regulacja kierownicy

Jeśli kierownica trzęsie się podczas jazdy, dokręć nakrętki zacisku i zabezpiecz go.

W hulajnodze zamontowane są opony dętkowe. Przed jazda zawsze sprawdź stan opon i ciśnienie powietrza. Prawidłowe ciśnienie powietrza w oponach zawiera się w zakresie od 2,5 do 4,5 Bar w zależności od Wagi użytkownika.

Waga użytkownika	Koło przednie	Koło tyline
50-70 kg	30-40 psi2.07-2,76 bar	40-50 psi2,76-3,45 bar
70-90 kg	40-45 psi2.76-3,10 bar	45-55 psi3.10-3.79 bar
90-100 kg	45-50 psi3.10-3.45 bar	50-60 psi3,45-4,14 bar
powyżej 100 kg	50-55 psi3,45-4,14 bar	60-65 psi4,14-4,48 bar

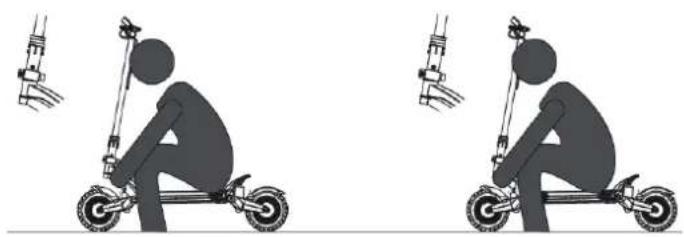

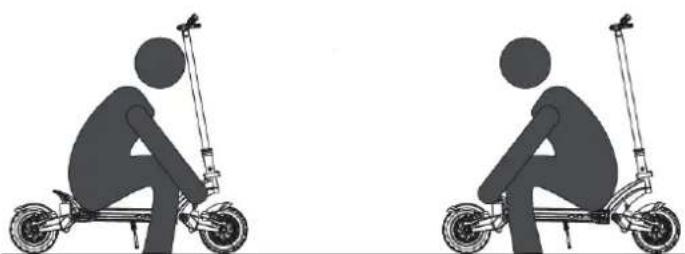

Przenoszenie

Przenoś hulajnogę trzymając za kierownicę jedną lub dwoma rękami zgodnie z obrazkiem.

b. Nauka jazdy i ogólne zasady korzystania z urządzenia

Podczas nauki możesz upaść i doznać obrażeń. Prosimy o noszenie kasku i sprzętu ochronnego jak na zdjęciu przez cały czas nauki.

1. Niezbędnym sprzęcie ochronnym, takim jak kask, rękawice, ochraniacz łokcia i pas biodrowy;
2. Zabrania się jazdy po nierównych i moknych powierzchniach, takich jak droga nieutwardzona, kamienista oraz drogi z lodem i sadzawkami;
3. Zabrania się jazdy po drodze o nachyleniu większym niż 20°;
4. Zabrania się używania przez osoby poniżej 14 roku życia;

PL

1. Zabrania się używania przez osoby będące pod wpływem narkotyków, alkoho- 5.3 Teren i przeznaczenie lu lub osoby o ograniczonej zdolności do działania i reakcji;

2. Nie zaleca się jazdy w mroźne zimowe dni;

3. Zabrania się jazdy w deszczowe dni;

8.W celu ładowania należy najpierw podłączyć przewód do gniazda ładowania skutera elektrycznego przed podłączeniem do sieci;

Aby zdobyć umiejętności bezpiecznej jazdy, trzeba dużo ćwiczyć. Prowadzenie pojazdu bez umiejętności lub nieprzestrzeganje tej instrukcji podczas korzystania z produktu może spowodować obrażenia ciała lub uszkodzenie mienia kierowcy lub innych osób. Producent nie ponosi odpowiedzialności za obrażenia ciała lub szkody majątkowe spowodowane użyciem tego produktu.

5.2 Rozpoczęcie jazdy

Upewnij się że mechanizm składania został w pełni zabezpieczony.

Krok 1. Uruchom pojazd, naciskając przycisk zasilania. Po

chwili pojazd będzie gotowy do użytkowania.

Krok 2. Ustaw prawidłowo stopy na platformie. Odepchnij się, aby wprowadzić

hulajnogę w ruch i naciśnij manetkę gazu. Steruj pojazdem utrzymując środek ciężkości tak, aby zachować równowagę. Należy pamiętać, aby nie wykonywać gwałtownych ruchów ciałem.

Krok 3. Naciśnij manetkę gazu, aby przyśpieszyć.

Krok 4. Naciśnij manetkę hamulca, aby wyhamować.

Krok 5. Schodzenie z pojazdu: przed zejściem należy całkowicie zatrzymać pojazd.

1. W celu zapobieżenia utraty przyczepności należy zawsze zachowywać

ostrożność podczas jazdy oraz nauczyć się rozpoznawać i omijać śliskie, mo-kre

i sypkie nawierzchnie, nachylenia i dziury w drodze oraz inne przeszkody.

1. Zatrzymaj się i zejdź z pojazdu, aby przejść pieszo przez niebezpieczną na- wierzchnię lub teren.

2. Koła muszą mieć możliwość przylegania do nawierzchni, aby zapewnić kierowcy utrzymanie pozycji pionowej. Poślizg następuje, gdy koła tracą przyczepność, co potencjalnie grozi utratą kontroli nad pojazdem i w konsekwencji upadkiem. Nagłe manewry oraz jazda po śliskiej, sypkiej lub wyboistej nawierzchni może spowodować utratę przyczepności.

3. Należy pamiętać ze maksymalny dystans przejechany na jednym pełnym naładowaniu baterii skraca się wraz ze wzrostem wagi użytkownika oraz nachylenia terenu. Zależy także od warunków nawierzchni i warunków pogodowych.

Pojazd należy przechowywać w suchym miejscu. Gdy pojazd pozostaje nie- używany należy ładować i rozładowywać baterię co miesiąc, aby uttrzymać żywotność baterii.

6.2 Czyszczenie

Aby wyczyścić urządzenie, użyj wilgotnej szmatki. Jeśli chcesz zeskrobać brud, użyj miękkiej szczoteczki, a następnie wilgotnej szmatki. Podczas czyszczenia używaj podpórki i upewnij się, że zaslaniasz port ładowania, aby uniknąć problemów z elementami elektronicznymi.

Nie należy używać alkoholu, benzyny, nafty lub innych lotnych lub żrących składników chemicznych. Może to uszkodzić zarówno wygląd, jak i wewnętrzną strukturę hulajnogi. Nie używaj też pistoletu ciśnieniowego ani bieżącej wody.

6.3 Gwarancja

Gwarancja utraci swą ważność w przypadku następujących sytuacji:

1. Usterka wynikająca z niewłaściwego użycia.
2. Usterka spowodowana nieupoważnionymi modyfikacjami, rozmontowaniem czy naprawami.
3. Przypadkowe uszkodzenie lub usterka wynikająca z nieodpowiedniego przechowywania.
4. Gwarancja/dowód zakupu nie odpowiadający produktowi.
5. Uszkodzenie nawierzchni.
6. Części rozmontowane, nie odpowiadające opisowi w niniejszej instrukcji obsługi.

7. Uszkodzenie lub usterka spowodowane długimi jazdami w deszczu lub namoknięciem woda czy też zakurzoną powierzchnią.

8. SPECYFIKACJA

Typ silnika Bezszczotkowy
Moc Silnika [W] 2x1600
Pojemność baterii [ah] 32 (LG) 72V
Wielkość koła [Cal] 11
Opony Dętkowe
Rodzaj hamulca 2x tarczowy hydrauliczny (HYD)
Materiał ramy Kute aluminium	m
Maksymalna prędkość [km/h]	100
Maksymalny zasięg [km] 100
Wodoodporność IP44
Maksymalny udźwig [kg] 150
Napięcie [V] AC 110V-240V
Czas ładowania [h] 10 - 12
Waga [kg] 60
Wyświtlacz LCD
Funkcje wyświetlacza	ODO, TRIP, stan baterii, Napięcie baterii, Biegi
Amortyzacja	Sprężynowa
Wymiary urządzenia [cm]	142*27*63cm (złożone)

ENG

Table of Contents

(Zużyty sprzęt elektryczny i elektroniczny)

(Dotyczy Unii Europejskiej i innych krajów europejskich z systemami selektywnej zbiorki i produktami elektronicznymi)

To oznaczenie na produkcie wskazuje, że pod koniec użytkowania tego produktu nie należy wyrzucać go razem z odpadami domowymi.

Aby zapobiec możliwym szkodom dla środowiska lub zdrowia ludzkiego spowodowanymi niekontrolowanym usuwaniem odpadów, należy oddzielić te produkty

od innych rodzajów odpadów i poddać je recyklingowi w odpowiedzialny sposób i ponownie wykorzystać materiały.

Aby uzyskać więcej informacji o tym, gdzie i jak bezpiecznie recyklingować jako użytkownik domowy, należy skontaktować się ze sprzedawcą detalicznym, w którym zakupiono ten produkt, lub z władzami lokalnymi.

Użytkownicy biznesowi powinni skontaktować się ze swoim dostawcą i sprawdzic warunki umowy zakupu. Tego produktu i jego akcesoriów elektronicznych nie należy mieszać z innymi odpadami handlowymi w celu usunięcia.

(Ma zastosowanie w Uni Europejskiej i innych krajach europejskich, z oddzielnymi systemami zwrotu baterii)

Ten znak na baterii, opakowaniu lub w instrukcji oznacza, że po użyciu baterii produkt nie może być wyrzucany razem z innymi odpadami z gospodarstwa domowego.

tutaj oznaczone symbole chemiczne - Hg, (d lub <b), wskazują, że bateria zawiera ręć, kadium lub otów powyżej poziomów podanych w dyrektywie E 2006/66. Jedi baterie nie zostaną prawidłowo usunięte, substancja ta może spowodować szkody dla zdrowia ludzkiego lub środowiska.

Aby chronić środowisko i promować ponowne wykorzystanie materiałów, należy oddzielac baterie od innych rodzajów odpadow i poddawac je recyklingowi za pośrednictwem lokalnego systemu zwrotu

Ryzyko ćmierci lub poważnego urazu

OSTRZEŻENIE - Aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać instrukcję obsługi. Ilekroć jeździsz tym pojazdem, ryzykujesz obrażenia z powodu utraty kontroli, kolizji i upadków. Aby bezpieczeństnie jeździć, musiz przeczytać i przestrzegać wszystkich wskazówek i ostrzeżeń zawartych w instrukcji obsługi.

DEKLARACJA ZGODNOŚCI CE

BAREL POLAND SP. Z.O.O. 30-504 Kraków, ul. Kalwaryjska 69

Z pełną odpowiedzialnością jako producent /dystrybutor deklaruje, że:

Hulajnoga Elektryczna „Motus PRO 11"( Zakres nr seryjnych MP11S00001-MP11S01000),

którego dotyczy niniejsza deklaracja spełnia wymagania zasadnicze oraz jest zgodny

z niższej wymienionymi dokumentami normatywnymi:

EN 60335-1:2012+A11:2014

EN62233:2008

EN 55014-1:2017

EN 55014-2:2015

EN 61000-3-3:2014

EN61000-3-3:2013

EN ISO 12100:2010

EN 60204-1:2006+AC:2010

RoHS Directive-2011/65EU

Produkt spełnia wszystkie zasadnicze wymagania dyrektyw: 2014/35/EU, 2014/30/EU, 2011/65/EU, 2006/42/EC,

Oświadczamy, że wszystkie niezbędne przeprowadzane testy, zgodne z dyrektywami dotyczą również załączonej do zestawu ładowarki.

Osoba odpowiedzialna za dokumentacje

techniczną i przedstawiciel firmy

Flue Kudha

Product Manager

ul. Kalwaryjska 69,

Kraków 30-504

Kraków, 28/09/2020
