MANUALE UTENTE Scooty 8.5 Motus

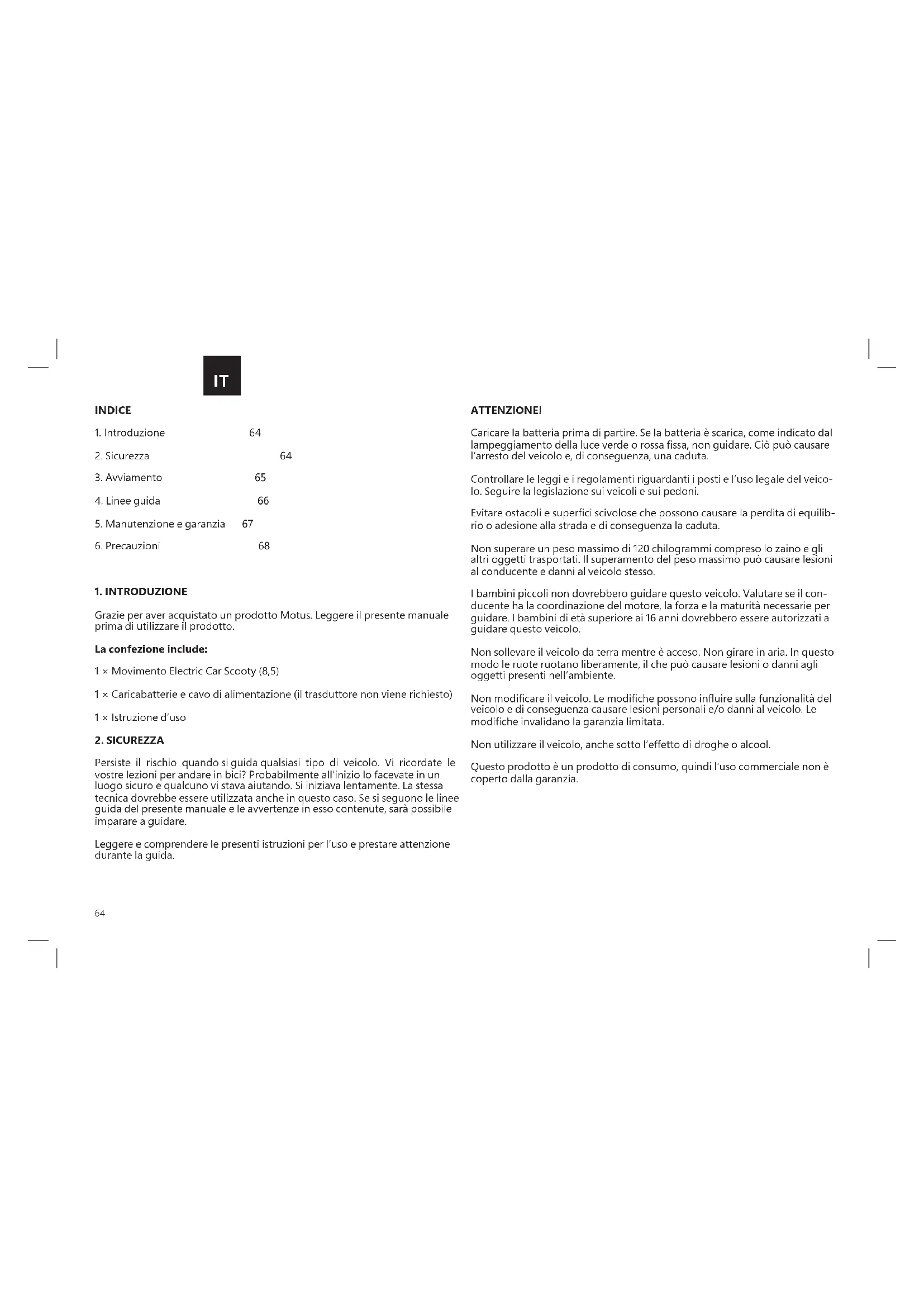

5. Manutenzione e garanzia 67

Grazie per aver acquistato un prodotto Motus. Leggere il presente manuale prima di utilizzare il prodotto. La confezione include: 1 × Movimento Electric Car Scooty (8,5) 1 × Caricabatterie e cavo di alimentazione (il trasduttore non viene richiesto) 1 × Istruzione d’uso

Persiste il rischio quando si guida qualsiasi tipo di veicolo. Vi ricordate le vostre lezioni per andare in bici? Probabilmente all’inizio lo facevate in un luogo sicuro e qualcuno vi stava aiutando. Si iniziava lentamente. La stessa tecnica dovrebbe essere utilizzata anche in questo caso. Se si seguono le linee guida del presente manuale e le avvertenze in esso contenute, sarà possibile imparare a guidare. Leggere e comprendere le presenti istruzioni per l’uso e prestare attenzione durante la guida. ATTENZIONE! Caricare la batteria prima di partire. Se la batteria è scarica, come indicato dal lampeggiamento della luce verde o rossa ssa, non guidare. Ciò può causare l’arresto del veicolo e, di conseguenza, una caduta. Controllare le leggi e i regolamenti riguardanti i posti e l’uso legale del veico- lo. Seguire la legislazione sui veicoli e sui pedoni. Evitare ostacoli e superci scivolose che possono causare la perdita di equilib- rio o adesione alla strada e di conseguenza la caduta. Non superare un peso massimo di 120 chilogrammi compreso lo zaino e gli altri oggetti trasportati. Il superamento del peso massimo può causare lesioni al conducente e danni al veicolo stesso. I bambini piccoli non dovrebbero guidare questo veicolo. Valutare se il con- ducente ha la coordinazione del motore, la forza e la maturità necessarie per guidare. I bambini di età superiore ai 16 anni dovrebbero essere autorizzati a guidare questo veicolo. Non sollevare il veicolo da terra mentre è acceso. Non girare in aria. In questo modo le ruote ruotano liberamente, il che può causare lesioni o danni agli oggetti presenti nell’ambiente. Non modicare il veicolo. Le modiche possono inuire sulla funzionalità del veicolo e di conseguenza causare lesioni personali e/o danni al veicolo. Le modiche invalidano la garanzia limitata. Non utilizzare il veicolo, anche sotto l’effetto di droghe o alcool. Questo prodotto è un prodotto di consumo, quindi l’uso commerciale non è coperto dalla garanzia. IT65

Schema 1A: A – Maniglia freno; B – Acceleratore; C – Pannello di controllo; D – Meccanismo di piegatura; E – Ruota del motore; F – Charging port; G – Scompartimento della batteria; H – Parentesi; I – Freno a disco; J – Luce del freno; K – Gancio. Schema 1B: A - Velocità - velocità del motore in Km / h B - Modalità - Seleziona il livello di velocità - basso (15 km / h) / alto (25 km /

C - Indicatore batteria - 4 punti che indicano il livello di carica della batteria: 4 punti 100% - 86%; 3 punti 85% - 71%; 2 punti 70% - 40%; 1 punto in meno del 40% D - On / Off - premere uno per accendere il dispositivo. Premere uno quando il dispositivo è acceso per accendere / spegnere la luce, premere per più di 3 secondi per spegnere il dispositivo. Schema 3A: Unfolding Sollevare il tubo della costruzione pieghevole. Aprire il morsetto del polo an- teriore. Assicurarsi che il morsetto sia una proprietà ssa.

Schema 1B: DisplaySchema 1A: Movimento Electric Car Scooty (8,5) Schema 3 B: Piegatura e trasporto Schema 3 A: Unfolding Schema 2: Montaggio Prima di installare le maniglie, assicurarsi di distinguere tra le mani sinistra e destra. Guarda la differenza tra i comandi sinistro e destro nelle immagini sottostanti.66 Schema 3B: Piegatura e trasporto Prima di piegare, assicurarsi che il dispositivo sia spento, aprire la leva di bloc- co, piegare il pattino e agganciare la parte del manubrio al gancio del para- fango posteriore. Una volta piegato, afferrare la barra per trasportarla come indicato nella gura. Per evitare il rischio di danneggiamento del parafango posteriore, sostenere lo scooter sottocoperta.

3.2 Carica della batteria

TLa confezione contiene una batteria integrata agli ioni di litio. Prima di uti- lizzare il veicolo per la prima volta, la batteria deve essere completamente carica. Fornire un locale pulito e asciutto per caricare la batteria. Collegare un’estremità del cavo di alimentazione al veicolo. Collegare l’altra estremità a una presa di corrente con messa a terra. Non scollegare il cari- cabatterie no al momento di ricarica completa della bateria Una volta completata la ricarica, ricordarsi di chiudere il coperchio. Evitare di scaricare completamente le batterie, è meglio caricarle mentre sono ancora alimentate. È vietato smontare il vano batteria. Solo la sua manipolazione nel servizio tecnico ufciale del produttore.

3.3 Il peso dell’utente deve essere superiore a 45 kg

Per garantire la sicurezza dei bambini, tutti i conducenti devono pesare più di 45 kg. Se il conducente pesa meno di 45 kg, il veicolo può iniziare a vibrare no a quando la persona non scende dal veicolo.

3.4 Livello della bateria

Il livello della bateria viene visualizzato nel posto contrassegnato sullo Schema 1 con la lettera C. Il campo di guida diminuirà in inverno dato che la capacità della batteria di- minuisce rapidamente in condizioni di freddo. Ad esempio, a -15°C, le prestazi- oni della batteria sono la metà di quelle di una temperatura ambiente. NOTA: Se il veicolo rallenta drasticamente e le ruote cominciano a vibrare, il livello della batteria sarà molto basso. Quindi si dovrebbe immediatamente rallentare e scendere dal veicolo. Quindi spegnere il veicolo. Non guidare no a quando la batteria non è stata ricaricata.

Prima di iniziare il vostro primo giro, dovreste munirvi di un comodo ab- bigliamento informale o sportivo e scarpe piatte. Assicurarsi di un luogo più spazioso e che non ci siano dei grandi ostacoli. Si consiglia di inserire dispos- itivi di protezione per evitare incidenti.

REGOLAZIONE DEL FRENO

Se senti che i freni sono troppo stretti, usa la chiave esagonale in senso antio- rario per allentare le viti sulla piastra di pressione sul sedile del freno a disco. Rilasciare la linea del freno per accorciare leggermente la lunghezza esposta e serrare le viti della piastra di pressione. Se si ritiene che il freno sia troppo lento, rilasciare le viti sulla piastra di pressione, trascinare il cavo del freno per allungare leggermente la lunghezza e quindi bloccare le viti sulla piastra di pressione. IT67

REGOLAZIONE DELLA BARRA

Se senti che la barra non è abbastanza stretta, usa la chiave esagonale per stringere le due viti nel meccanismo di piegatura.

GONFIAGGIO DELLE RUOTE

Se si nota che è necessaria una maggiore pressione dell’aria nelle ruote, uti- lizzare un sistema di gonaggio per regolare la pressione. ATTENZIONE: una pressione eccessiva potrebbe causare lo scoppio della ruota. Anche la guida senza aria nelle ruote può danneggiare la ruota.

4.2 Inizio di andata

Prima dell’uso, assicurarsi che il meccanismo di piegatura sia stato comple- tamente ssato. Passaggio 1. Avviare il veicolo, premendo il pulsante di accensione (Disegno 1B: D). Sarà pronto per l’uso in un istante. Passaggio 2. Posizionare correttamente i piedi sulla piattaforma. Muoviti per attivare lo scooter e premi il grilletto di accelerazione. Guidare il veicolo, mantenendo il centro di gravità in modo da mantenere l’equilibrio. Va ricor- dato di non muovere il corpo in modo brusco. Passaggio 3. Per accelarete, premere la leva del grilletto (Disegno 1A: B) in basso. Passaggio 4. Per frenare, premere la leva del grilletto (Disegno 1A: E) verso il basso. Passaggio 5. Scendere dal veicolo: prima di scendere, il veicolo deve fermarsi.

4.3 Territorio e destinazione

1. Il veicolo è progettato per essere guidato all’interno o su superci lisce e

piane. Per evitare la perdita di aderenza, prestare sempre attenzione durante la guida e imparare a riconoscere ed evitare superci scivolose, bagnate e sciolte, pendenze e buchi sulla strada e altri ostacoli.

2. Fermarsi e scendere dal veicolo per superare a piedi una supercie o ter-

3. Le ruote devono essere in grado di aderire al suolo per garantire che il

conducente rimanga in posizione verticale. Slittamento si verica quando le ruote perdono aderenza, con la possibilità di perdita di controllo del veicolo e, di conseguenza, una caduta. Manovre improvvise e guida su superci sciv- olose, allentate o scavate possono causare la perdita di aderenza.

4. Ricordare che la massima distanza percorsa con una carica completa del-

la batteria si riduce all’aumentare del peso dell’utente e della pendenza del terreno. Dipende anche dalle condizioni della supercie e dalle condizioni meteorologiche.

Il veicolo deve essere conservato in un luogo asciutto. Quando il veicolo non è in uso, caricare la batteria ogni due mesi per mantenere la durata della bat- teria.

Per pulire il dispositivo, utilizzare un panno umido. Se hai bisogno di raschiare lo sporco, usa una spazzola morbida e poi un panno umido. Nel caso in cui lo sporco sia molto appiccicoso, è possibile utilizzare un piccolo dentifricio. Ricordati di pulire con un panno umido dopo questo. Assicurati di tenere la slitta spenta durante la pulizia e assicurati di coprire la porta di ricarica per evitare problemi con i componenti elettronici.68 Non usare alcol, benzina, cherosene o altri componenti chimici volatili o cor- rosivi. Ciò può danneggiare sia l’aspetto che la struttura interna dello scooter. Inoltre, non utilizzare una pistola ad acqua a pressione o acqua corrente.

La garanzia decade nelle seguenti situazioni:

1. difetto dovuto ad un uso improprio

2. guasti dovuti a modiche, smontaggio o riparazioni non autorizzate

3. danni accidentali o malfunzionamenti dovuti ad un immagazzinamento

4) Garanzia / prova d’acquisto non corrispondente al prodotto

5) Danni alla pavimentazione

6. parti smontate che non corrispondono alla descrizione contenuta in queste

istruzioni per l’uso.

7. Danni o malfunzionamenti causati da una guida prolungata sotto la piog-

gia o l’immersione in acqua o su superci polverose.

6.1 Presentiamo le seguenti precauzioni per comprendere e utilizzare il

prodotto in modo sicuro.

1. Questo prodotto non è un giocattolo e può essere utilizzato solo da per-

sone di età superiore ai 16 anni.

2. Indossare le protezioni prima di utilizzare questo prodotto

3. Se l’icona della batteria scompare, interrompere immediatamente l’uso del

prodotto e collegare l’adattatore per caricare la batteria.

4. Non guidare il veicolo su una supercie con l’acqua versata, in quan-

to questo prodotto non è IMPERMEABILE e può essere danneggiato. Non guidare il veicolo su una supercie polverosa, in quanto questo prodotto non è RESISTENTE ALLA POLVERE e può essere danneggiato.
