INSTRUKCJA OBSŁUGI Aart Lionelo

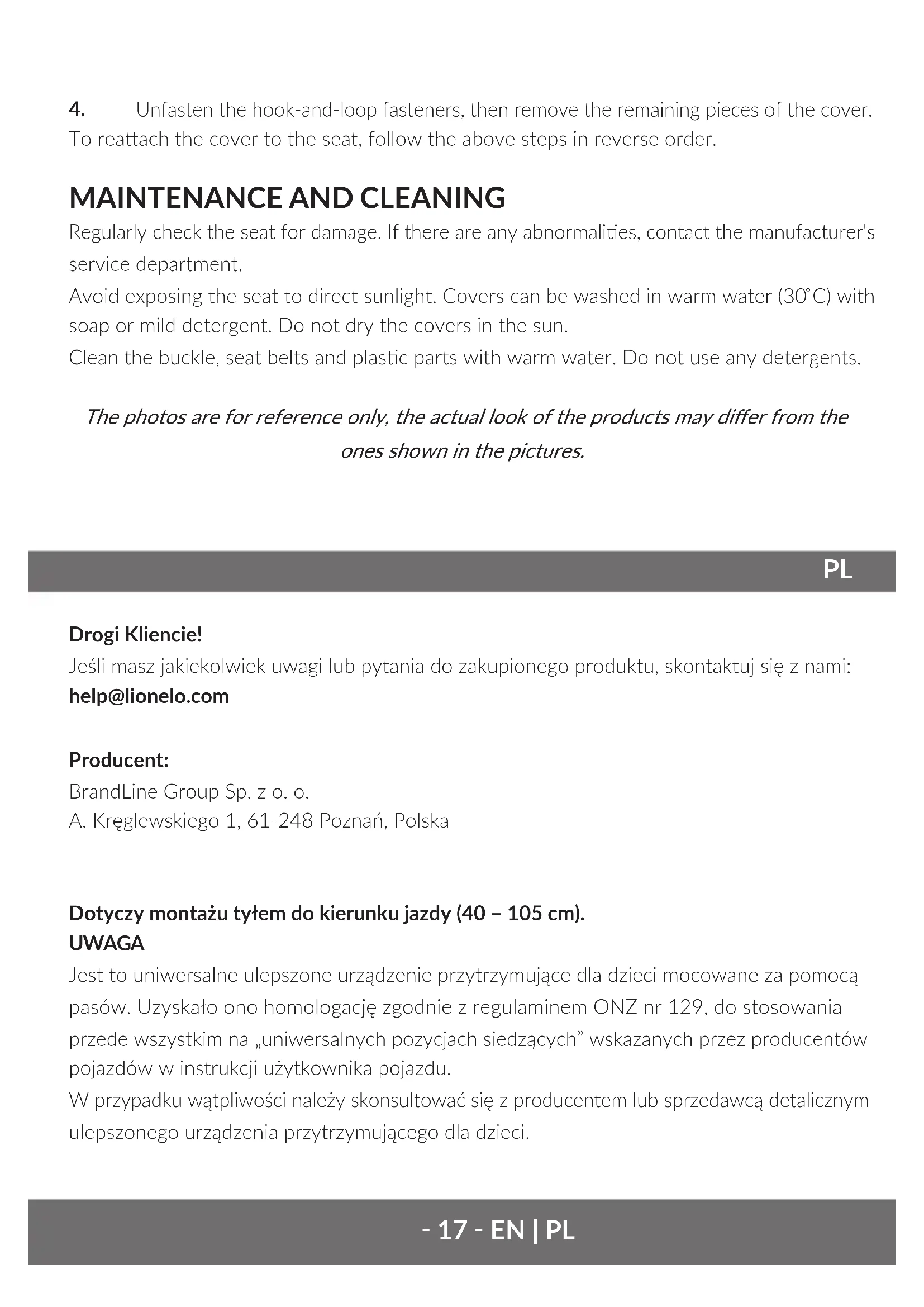

Drogi Kliencie! Jeśli masz jakiekolwiek uwagi lub pytania do zakupionego produktu, skontaktuj się z nami: [e-mail] Producent: BrandLine Group Sp. z o. o. A. Kręglewskiego 1, 61-248 Poznań, Polska Dotyczy montażu tyłem do kierunku jazdy (40 – 105 cm). UWAGA Jest to uniwersalne ulepszone urządzenie przytrzymujące dla dzieci mocowane za pomocą pasów. Uzyskało ono homologację zgodnie z regulaminem ONZ nr 129, do stosowania przede wszystkim na „uniwersalnych pozycjach siedzących” wskazanych przez producentów pojazdów w instrukcji użytkownika pojazdu. W przypadku wątpliwości należy skonsultować się z producentem lub sprzedawcą detalicznym ulepszonego urządzenia przytrzymującego dla dzieci.‑ 18 ‑PL Dotyczy montażu przodem do kierunku jazdy (100 – 150 cm). UWAGA To jest ulepszone urządzenie przytrzymujące dla dzieci typu „siedzenie podwyższające kategorii i-Size”. Uzyskało ono homologację zgodnie z regulaminem ONZ nr 129, do stosowania przede wszystkim na pozycjach siedzących dla „i-Size” wskazanych przez producentów pojazdów w instrukcji użytkownika pojazdu. W przypadku wątpliwości należy skonsultować się z producentem lub sprzedawcą detalicznym ulepszonego urządzenia przytrzymującego dla dzieci. Produkt nadaje się do montażu jedynie na miejscach oznaczonych symbolem na rys. B. Produkt nadaje się do montażu na miejscu oznaczonym symbolem na rys. B. wyłącznie przodem do kierunku jazdy oraz z nieaktywną poduszką powietrzną. Zaleca się montowanie fotelika jedynie na tylnych siedzeniach samochodu. Fotelik nadaje się do montażu na miejscu oznaczonym symbolem na rys. B wyłącznie jeśli miejsce wyposażone jest w 3-punktowe pasy bezpieczeństwa (rys. C). OSTRZEŻENIA:

1. Produkt przeznaczony jest dla dzieci o wzroście pomiędzy

Jeśli Twoje dziecko ma mniej niż 15 miesięcy lub mniej niż 76 cm wzrostu, nie używaj fotelika przodem do kierunku jazdy.

Twarde elementy oraz plastikowe części urządzenia przytrzymującego dla dzieci należy umieścić i zainstalować w taki sposób, by w normalnych warunkach eksploatacji pojazdu nie mogły zostać uwięzione przez przesuwane siedzenie lub drzwi pojazdu.

W przypadku instalacji tyłem do kierunku jazdy, nie używaj fotelika w miejscach, gdzie aktywna jest przednia poduszka powietrzna.

Wszelkie pasy bezpieczeństwa przytrzymujące dziecko muszą być dobrze dopasowane do jego wymiarów. Pasy nie mogą być skręcone.

Taśmy mocujące urządzenie przytrzymujące do pojazdu‑ 19 ‑ PL muszą być napięte.

Upewnij się, że pasy biodrowe przebiegają nisko, aby odpowiednio zabezpieczały miednicę.

Jeśli produkt został wystawiony na działanie silnych czynników (takich jak uderzenie), należy go wymienić.

Nie należy dokonywać żadnych zmian w foteliku lub dodawać nowych elementów bez akceptacji organu udzielającego homologacji. Aby zapewnić dziecku maksymalne bezpieczeństwo, sprzęt należy zamocować i użytkować zgodnie z zaleceniami w instrukcji.

10. Plaskowe elementy tego fotelika mogą nagrzewać się w

słońcu i powodować oparzenia na skórze dziecka.

Nigdy nie zostawiaj dziecka samego w foteliku w pojeździe.

Bagaże i inne, podobne elementy powinny być zabezpieczone, aby w sytuacji kolizji nie spowodowały żadnych obrażeń.

Nie należy używać fotelika bez jego materiałowego pokrycia.

Poszycie nie może być zastąpione elementem pochodzącym z innego zestawu. Stanowi ono integralny element zestawu i ma wpływ na działanie urządzenia przytrzymującego.

15. Zawsze miej przy sobie tę instrukcję obsługi.

16. Zapoznaj się z instrukcją obsługi producenta pojazdu.

Urządzenie może nie pasować do wszystkich homologowanych pojazdów w przypadku jego regulacji dla zakresu powyżej 135 cm. LISTA CZĘŚCI (RYS. A)

2. Prowadnica pasa naramiennego

(montaż tyłem do kierunku jazdy)

3. Uchwyt na pas (montaż tyłem do

5. Osłona pasa fotelikowego

6. Wkładka redukcyjna

7. Klamra pasów fotelikowych

9. Przycisk regulacji napięcia pasów

10. Dźwignia regulacji pochylenia

11. Taśma regulacji napięcia pasów

13. Prowadnica pasa biodrowego

(montaż przodem do kierunku jazdy)

14. Wkładka lędźwiowa‑ 20 ‑PL

MONTAŻ W SAMOCHODZIE

Montaż fotelika Orientacja fotelika Pozycja fotelika Wymiary dziecka - Montaż za pomocą pasów samochodowych - Dziecko zapięte fotelikowymi pasami bezpieczeństwa Fotelik należy ustawić w pozycji półleżącej (patrz: Regulacja pochylenia siedziska). Tyłem do kierunku jazdy Od 40 do 105 cm Waga dziecka: maksymalnie 18 kg - Montaż za pomocą pasów samochodowych - Dziecko zapięte pasami samochodowymi Fotelik należy ustawić w jednej z dostępnych pozycji 1-2-3 (patrz: Regulacja pochylenia siedziska). Przodem do kierunku jazdy Od 100 do 150 cm TYŁEM DO KIERUNKU JAZDY (40 – 105 CM)

1. Ustaw fotelik w pozycji półleżącej (patrz: Regulacja pochylenia siedziska).

Umieść fotelik na kanapie samochodu. Upewnij się, że fotelik mocno przylega do oparcia siedzenia w samochodzie (rys. 1).

3. Wyciągnij pas samochodowy.

Przeprowadź część biodrową pasa samochodowego przez tylną dolną część siedziska, tak aby przechodził on pod prowadnicą w bazie po obu stronach fotelika (rys. 2). Zapnij pas.

5. Przeprowadź część naramienną pasa przez prowadnicę w oparciu siedziska (A, rys.

3). Następnie przeprowadź pas naramienny przez hak na pas, odsuwając go palcem (B, rys. 3).

6. Upewnij się, że pas jest maksymalnie mocno napięty oraz nie jest skręcony. Upewnij

się, że klamra pasów samochodowych nie znajduje się zbyt blisko prowadnicy pasów biodrowych (rys. 4).

Umieść dziecko w foteliku (rys. 5) i zapnij je fotelikowymi pasami bezpieczeństwa (patrz: Pasy fotelikowe).

8. Wyreguluj zagłówek (patrz: Regulacja zagłówka).

Uwaga! Upewnij się, że pasy fotelika przylegają ściśle do ciała dziecka i że nie są poskręcane. Upewnij się, że pasy biodrowe przebiegają nisko i chronią miednicę dziecka. Pasy powinny być‑ 21 ‑ PL ciasne względem ciała dziecka, nie powinny jednak być zbyt ciasne i wywoływać dyskomfortu. PRZODEM DO KIERUNKU JAZDY (100 – 150 CM)

1. Zdemontuj fotelikowe pasy bezpieczeństwa (patrz: Demontaż pasów fotelikowych)

i wyjmij wkładkę redukcyjną.

Ustaw fotelik w jednej z dostępnych pozycji 1-2-3 (patrz: Regulacja pochylenia siedziska).

Umieść fotelik na kanapie samochodu. Upewnij się, że fotelik mocno przylega do siedzenia w samochodzie (rys. 6).

4. Umieść dziecko w foteliku i wyreguluj zagłówek (patrz: Regulacja zagłówka).

Przeprowadź pas naramienny przez oznaczone kolorem zielonym miejsce między zagłówkiem a fotelikiem (A, rys. 7). Przeprowadź pas biodrowy przez prowadnicę pasa biodrowego (13, rys. A).

6. Zapnij pas i upewnij się, że jest maksymalnie mocno napięty oraz nie jest skręcony.

Upewnij się, że klamra pasów samochodowych nie znajduje się zbyt blisko prowadnicy pasów biodrowych (rys. 7). WKŁADKA REDUKCYJNA I WKŁADKA LĘDŹWIOWA Wkładki przeznaczone są dla najmniejszych dzieci, poprawiają ich wygodę i stanowią dodatkowe podparcie. Wkładka lędźwiowa przeznaczona jest dla niemowląt – należy ją wyciągnąć w momencie gdy dziecko będzie potrzebowało więcej miejsca w foteliku. Wkładka redukcyjna może być używana do momentu przekroczenia przez dziecko wzrostu 60 cm. PASY FOTELIKOWE

Połącz złącza pasów, a następnie włóż je do klamry (rys. 8). Usłyszysz charakterystyczne kliknięcie. Upewnij się, że pasy są prawidłowo naciągnięte i nie są skręcone.

2. Aby rozpiąć pasy, wciśnij czerwony przycisk na klamrze.

REGULACJA NAPIĘCIA PASÓW

1. Aby napiąć pasy, pociągnij za taśmę regulacji napięcia pasów (rys. 9).

Aby poluzować pasy, wciśnij przycisk regulacji napięcia pasów (rys. 10) i pociągnij za pasy naramienne.‑ 22 ‑PL

DEMONTAŻ PASÓW FOTELIKOWYCH

1. Poluzuj pasy (patrz: Regulacja napięcia pasów).

2. Ustaw zagłówek w najwyższej dostępnej pozycji (patrz: Regulacja zagłówka).

3. Wciśnij przycisk znajdujący się na klamrze i rozepnij pasy.

Zdejmij pasy ze sprzączki znajdującej się w tylnej części oparcia (rys. 11), a następnie przełóż pasy przez otwory w oparciu.

5. Rozepnij górną część poszycia oparcia, a następnie wyciągnij krótszą część pasów

fotelikowych z osłonkami, zdejmując je z haków znajdujących się wewnątrz oparcia (rys. 12).

6. Ustaw fotelik w pozycji leżącej, a następnie zdejmij pas ze sprzączki znajdującej się

w podstawie fotelika. Wyjmij pas wraz z klamrą i osłoną klamry (rys. 13). Aby ponownie zamontować pasy, powtórz powyższe czynności w odwrotnej kolejności.

Aby zmienić wysokość zagłówka:

1. Przytrzymując przycisk regulacji napięcia pasów bezpieczeństwa (9, rys. A), poluzuj

pasy. Pozwoli to swobodniej regulować wysokością zagłówka.

Pociągnij za dźwignię regulacji zagłówka i dostosuj jego wysokość do poziomu ramion dziecka (rys. 14). Uwaga! Upewnij się, że pasy nie znajdują się zbyt wysoko, na przykład na linii uszu lub wyżej, ani zbyt nisko, na przykład za plecami dziecka (rys. 15).

REGULACJA POCHYLENIA SIEDZISKA

Aby wyregulować pochylenie siedziska, należy wcisnąć dźwignię regulacji pochylenia (10, rys. A) i ustawić fotelik w wybranej pozycji (rys. 16). Porusz lekko siedziskiem, aż usłyszysz wyraźny odgłos kliknięcia – siedzisko zostało zabezpieczone w wybranej pozycji. Uwaga! W ustawieniu tyłem do kierunku jazdy należy korzystać z fotelika w pozycji półleżącej. W ustawieniu przodem do kierunku jazdy należy korzystać z fotelika w jednej z dostępnych pozycji 1-2-3.

ZDEJMOWANIE I ZAKŁADANIE POSZYCIA

Poszycie należy rozpiąć i całkowicie zsunąć z korpusu fotelika. W tym celu:

1. Ustaw zagłówek w najwyższej dostępnej pozycji (patrz: Regulacja zagłówka).

2. Rozepnij pasy fotelikowe.

3. Rozpocznij zdejmowanie od poszycia znajdującego się na zagłówku.‑ 23 ‑ PL | DE

4. Rozepnij rzepy, a następnie zdejmij pozostałe elementy poszycia.

Aby ponownie założyć poszycie na fotelik, wykonaj powyższe kroki w odwrotnej kolejności.
