INSTRUKCJA OBSŁUGI IVM 60242 M ACD WS Kärcher

Kabelio ilgis m 10190 Polski Dokumentacijos tvarkytojas: A. Haag Kärcher Industrial Vacuuming GmbH Robert-Bosch-Straße 4-8 73550 Valdštetenas (Vokietija) Tel.: [phone] Faks. [phone] Valdštetenas, 24/04/01 Spis treści Ogólne wskazówki Przed rozpoczęciem użytko- wania przyrządu należy prze- czytać niniejszą oryginalną instrukcję, przestrzegać jej i zachować ją do później- szego wykorzystania lub dla następnego użytkownika. ● Przed pierwszym uruchomieniem nale- ży koniecznie przeczytać zasady bez- pieczeństwa nr 5.956-249.0. ● Nieprzestrzeganie instrukcji obsługi i wskazówek dotyczących bezpieczeń- stwa może doprowadzić do uszkodzenia urządzenia i powstania zagrożeń dla osoby obsługującej oraz innych osób. ● Ewentualne uszkodzenia transportowe należy niezwłocznie zgłosić sprzedaw- cy. Zasady bezpieczeństwa Stopnie zagrożenia NIEBEZPIECZEŃSTWO ● Wskazówka dot. bezpośredniego zagro- żenia, prowadzącego do ciężkich obra- żeń ciała lub do śmierci. 몇 OSTRZEŻENIE ● Wskazówka dot. możliwie niebezpiecznej sytuacji, mogącej prowadzić do ciężkich obrażeń ciała lub śmierci. 몇 OSTROŻNIE ● Wskazówka dot. możliwie niebezpiecznej sytuacji, która może prowadzić do lekkich zranień. UWAGA ● Wskazówka dot. możliwie niebezpiecznej sytuacji, która może prowadzić do szkód materialnych. Ogólne zasady bezpieczeństwa NIEBEZPIECZEŃSTWO ● Tylko odpo- wiednio przeszkolony personel może ob- sługiwać urządzenie i substancje, dla których jest ono przeznaczone, a także przeprowadzać bezpieczną procedurę usu- wania nagromadzonego materiału. ● W przypadku odprowadzania zużytego po- wietrza do pomieszczenia musi w nim wy- stępować odpowiednia krotność wymiany powietrza L. W celu zachowania wymaga- nych wartości granicznych strumień objęto- ści powietrza zwrotnego może wynosić maksymalnie 50% strumienia objętości po- wietrza świeżego (kubatura pomieszczenia

x krotność wymiany powietrza L

). W przypadku braku szczególnych działań wentylacyjnych obowiązuje zasada:

• . ● Urządzenie zawiera szkodliwe dla zdrowia pyły. Opróżnianie i konserwa- cja, włącznie z usuwaniem zbiorników pyłu, mogą być przeprowadzane tylko przez wy- kwalifikowany personel, używający odpo- wiedniego wyposażenia ochronnego. ● Nie eksploatować urządzenia bez kompletnego systemu filtracyjnego. ● Należy przestrze- Ogólne wskazówki p. 190

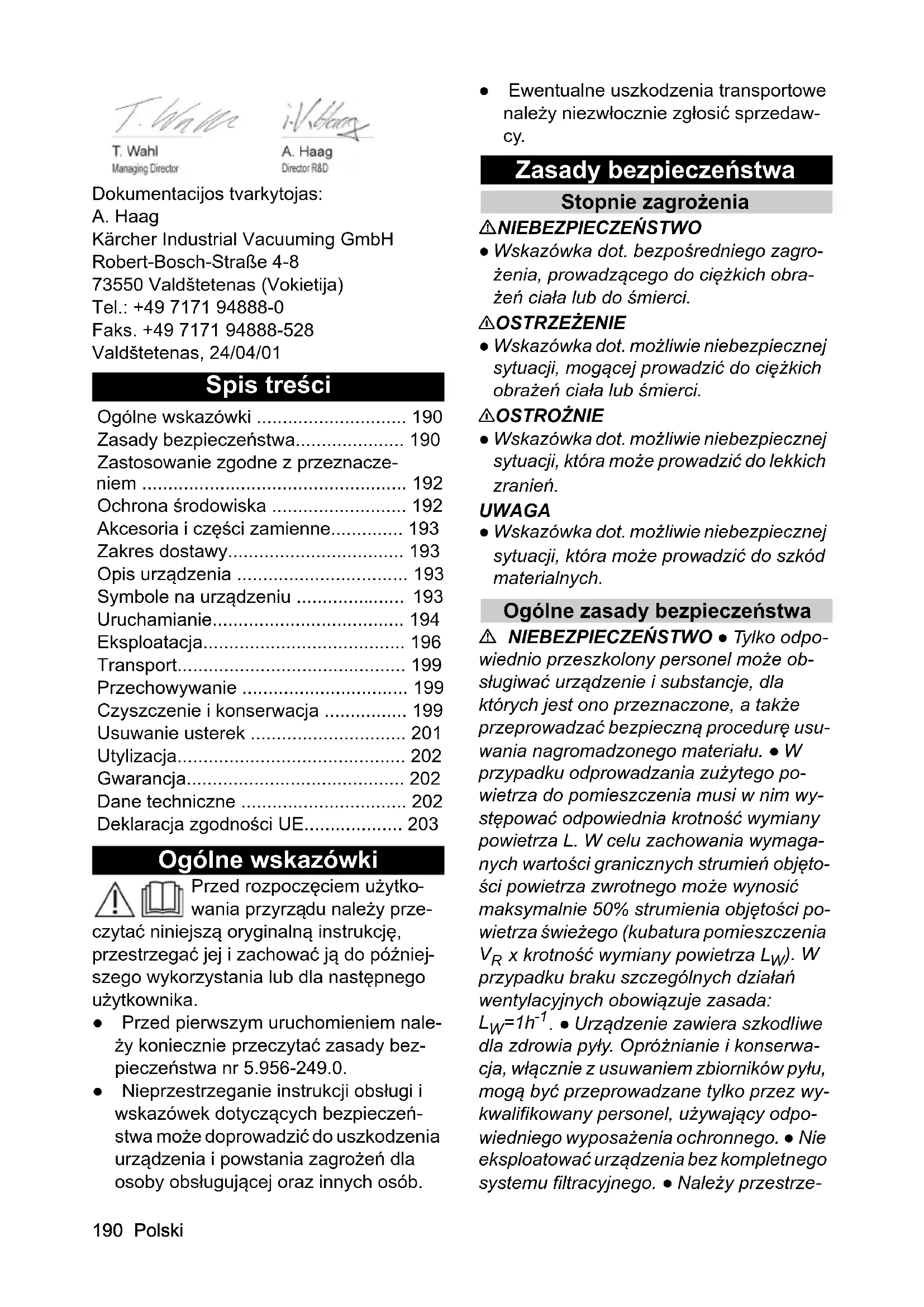

• Zasady bezpieczeństwa p. 190
• Zastosowanie zgodne z przeznacze- niem p. 192
• Ochrona środowiska p. 192
• Akcesoria i części zamienne p. 193
• Zakres dostawy p. 193
• Opis urządzenia p. 193
• Symbole na urządzeniu p. 193
• Uruchamianie p. 194
• Eksploatacja p. 196
• Transport p. 199
• Przechowywanie p. 199
• Czyszczenie i konserwacja p. 199
• Usuwanie usterek p. 201
• Utylizacja p. 202
• Gwarancja p. 202
• Dane techniczne p. 202
• Deklaracja zgodności UE Polski 191 gać właściwych przepisów bezpieczeństwa odnoszących się do używanych materia- łów. ● Jednoczesne gromadzenie się róż- nych palnych pyłów w pojemniku zbiorczym może doprowadzić do pożaru lub eksplozji. ● Aby uniknąć niebezpiecznych reakcji, na- leży upewnić się, że w zbiorniku do groma- dzenia pyłu metalowego użyto odpowiedniej cieczy. Aby uniknąć wydzie- lania się wodoru z pyłów metalowych, zale- ca się stosowanie oleju zamiast wody. 몇 OSTRZEŻENIE ● Nie wolno ustawiać ani obsługiwać urządzenia w obszarach, w których istnieje ryzyko wybuchu pyłu lub gazu. Pył wybuchowy może znajdować się wewnątrz urządzenia tylko przed filtrem. Gazy wybuchowe są zabronione wewnątrz urządzenia. ● Urządzenie nie jest przezna- czone do zasysania lub odsysania płynów łatwopalnych (palne, łatwopalne, wysoce łatwopalne zgodnie z dyrektywą o substan- cjach niebezpiecznych 67/548/EWG) (tem- peratura zapłonu poniżej 55°C), a także mieszanin łatwopalnych pyłów z łatwopal- nymi cieczami. ● Urządzenie nie jest prze- znaczone do zasysania substancji mogących stanowić źródło zapłonu i pyłów o temperaturze żarzenia ≤ 190 °C. ● Przed każ dym uruchomieniem sprawdzić, czy przewody wyrównania potencjałów (uzie- miające) są podłączone. ● Urządzenie nie może być stosowane lub przechowywane na wolnym powietrzu w wilgotnych warun- kach. ● Aby zapewnić stabilną pracę urzą- dzenia, należy uruchomić hamulce postojowe na kółku skrętnym. Gdy hamu- lec postojowy jest otwarty, urządzenie mo- że zostać wprawione w ruch w sposób niekontrolowany. ● Zbiornik należy napeł- niać wyłącznie cieczami zalecanymi przez producenta. 몇 OSTROŻNIE ● Przed dłuższymi prze- rwami w pracy i po użyciu urządzenia wyłą- czyć je przy pomocy wyłączników i wyjąć wtyczkę sieciową. UWAGA ● Urządzenia należy używać wy- łącznie w pomieszczeniach. ● Niebezpie- czeństwo zmiażdżenia! Podczas zdejmowania lub zakładania głowicy ssą- cej, modułu filtra lub zbiornika należy nosić rękawice. ● Niebezpieczeństwo uszkodze- nia! Nigdy nie eksploatować odkurzacza bez założonego filtra lub z uszkodzonym fil- trem. ● Podczas obsługi urządzenia nosić obuwie ochronne. ● Przesuwać urządzenie tylko z prędkością kroku, a na drogach o wysokim nachyleniu w razie potrzeby skorzystać z pomocy drugiej osoby. ● Uwa- żać, aby podczas wymiany akcesoriów z urządzenia nie wydostał się pył. ● Podczas normalnej pracy temperatura powierzchni może wzrosnąć do 135°C. ● Unikać zała- mań węży ssących. ● Regularnie przepro- wadzać kontrolę wzrokową węży. ● Podjąć odpowiednie środki ostrożności przy usu- waniu, przenoszeniu, składowaniu i utyliza- cji osadów, takie jak np. mieszanie z obojętnymi cieczami zgodnie z lokalnymi przepisami. ● Wodór jest palny i może się uwalniać podczas gromadzenia niektórych materiałów, takich jak aluminium, magnez itp. Zawór zapobiega gromadzeniu się wo- doru w zbiorniku z cieczą. Zawór należy re- gularnie czyścić i sprawdzać, czy nie ma na nim śladów uszkodzeń. ● Należy zapewnić odpowiednią wentylację w miejscu ustawie- nia, aby zmniejszyć stężenie wodoru. ● Opróżnić zbiornik na zanieczyszczenia po każdym użyciu i gdy jest pełen osadów, aby ograniczyć wydzielanie wodoru. Przyłącze elektryczne Urządzenie może być podłączone wyłącz- nie do przyłącza elektrycznego, które zo- stało wykonane przez elektryka zgodnie z normą IEC 60364. Parametry przyłącza patrz Dane techniczne i tabliczka znamio- nowa. NIEBEZPIECZEŃSTWO Niebezpieczeństwo porażenia prądem elektrycznym Zagrożenie życia Nie wolno uszkodzić elektrycznych prze- wodów przyłączeniowych, np. przejeżdża- jąc po nich, zgniatając lub rozciągając je. Przewody należy chronić przed wysokimi temperaturami, olejami i ostrymi krawę- dziami.192 Polski Przed każdym uruchomieniem urządzenia należy sprawdzić przewód zasilający urzą- dzenia. Nie należy używać urządzenia z uszkodzonym kablem. Wymianę uszko- dzonego kabla należy zlecić wykwalifiko- wanemu elektrykowi. Postępowanie w sytuacji awaryjnej NIEBEZPIECZEŃSTWO Niebezpieczeństwo obrażeń i szkód w przypadku zwarcia lub innych awarii elektrycznych Niebezpieczeństwo porażenia prądem, ry- zyko poparzenia Wyłączyć urządzenie i wyjąć wtyczkę sie- ciową. Postępowanie w przypadku pęknięcia filtra / wycieku: p. 203

1. Natychmiast wyłączyć urządzenie.

Urządzenie nie może nadal pracować.

Zastosowanie zgodne z przeznaczeniem Urządzenie jest przeznaczone do: ● czyszczenia na mokro i na sucho po- wierzchni podłóg i ścian ● odkurzania suchych, palnych, niebez- piecznych dla zdrowia osadów pyłów; klasa pyłów M wg EN 60335-2-69 ● zasysania materiałów niezagrażających wybuchem ● odkurzania pyłów palnych wszystkich klas wybuchowości ● zasysania pyłów i dużych zanieczysz- czeń ● zasysania palnych pyłów ze strefy 22, jeśli urządzenie jest zainstalowane poza obszarami zagrożonymi wybuchem ● odsysania wilgotnych i płynnych sub- stancji ● odkurzania następujących substancji wyłącznie przy użyciu obojętnej cieczy: –pył tytanowy –pyły wybuchowe i przewodzące –pył lub proszek magnezowy –pyły kondensacyjne i wybuchowe proszki metali z produkcji addytywnej (druk 3D) ● użytku przemysłowego, w magazynach i obszarach produkcyjnych ● użytku komercyjnego np. w hotelach, szkołach, szpitalach, fabrykach, skle- pach, biurach i lokalach na wynajem. Jeśli urządzenie ustawione jest w strefie sklasyfikowanej jako zagrożona wybu- chem, należy zastosować odpowiednie urządzenie Ex. Prawidłowe działanie urządzenia zapew- nione jest tylko w przypadku stosowania węża ssącego o średnicy znamionowej DN40 i DN50. Każde inne użycie jest uważane za niewła- ściwe. Urządzenie nie jest przeznaczone do: ● zasysania substancji mogących stano- wić źródło zapłonu i pyłów o temperatu- rze żarzenia ≤ 190°C ● zasysania materiałów wybuchowych lub równoważnych w rozumieniu § 1 nie- mieckiej ustawy o materiałach wybucho- wych (SprengG), wybuchowych mieszanin parowo-powietrznych ● zasysania mieszanin palnych cieczy i palnych pyłów ● zasysania żarzą cych się lub gorących cząsteczek, co mogłoby doprowadzić do pożaru lub wybuchu ● zasysania substancji toksycznych ● podłączania do maszyn generujących pył Ochrona środowiska Materiały, z których wykonano opako- wania, nadają się do recyklingu. Opa- kowania poddać utylizacji przyjaznej dla środowiska naturalnego. Elektryczne i elektroniczne urządzenia zawierają cenne surowce wtórne, a często również takie części składowe jak baterie, akumulatory lub olej, które w ra- zie niewłaściwej obsługi lub nieprawidłowej utylizacji mogą stanowić potencjalne za- grożenie dla zdrowia ludzkiego i środowi- ska naturalnego. Jednak te części składowe są niezbędne do prawidłowej pracy urządzenia. Urządzeń oznaczonych tym symbolem nie można wyrzucać do od- padów z gospodarstw domowych.Polski 193 Wskazówki dotyczące składników (RE- ACH) Aktualne informacje dotyczące składników można znaleźć na stronie: www.kaer- cher.de/REACH Akcesoria i części zamienne NIEBEZPIECZEŃSTWO Ryzyko wybuchu na skutek zastosowa- nia niedopuszczonych akcesoriów Używać wyłącznie akcesoriów dopuszczo- nych przez producenta i oznaczonych na- klejką Ex do użytku z typem 22. Należy stosować tylko oryginalne akceso- ria i części zamienne, ponieważ gwarantują one bezpieczną i bezawaryjną pracę urzą- dzenia. Informacje dotyczące akcesoriów i części zamiennych można znaleźć na stronie www.kaercher.com. Wskazówka Akcesoria nie wchodzą w zakres dostawy. Akcesoria należy zamawiać oddzielnie w zależności od zastosowania. Zakres dostawy Podczas rozpakowywania urządzenia na- leży sprawdzić, czy w opakowaniu znajdują się wszystkie elementy. W przypadku uszkodzeń transportowych należy powia- domić sprzedawcę. Opis urządzenia Ilustracje: patrz strona z grafikami Rysunek A 1 Wózek 2 Kółko skrętne z hamulcem postojowym 3 Zaczepy mocujące na zbiorniku na za- nieczyszczenia 4 Zbiornik zanieczyszczeń 5 Pierścień filtra 6 Uchwyt kabla 7 Uchwyt na rurę ssącą 8 Blokada pierścienia pośredniego 9 Pierścień pośredni 10 Tabliczka znamionowa 11 Przewód zasilający 12 Uchwyt na kabel 13 Uchwyt do noszenia 14 Uchwyt zbiornika na zanieczyszczenia 15 Króciec ssawny bez separatora mokre-

16 Uchwyt na dyszę podłogową 17 Manometr 18 Pałąk przesuwny 19 Dźwignia oczyszczania filtra 20 Przełącznik urządzenia - turbina ssania

21 Przełącznik urządzenia - turbina ssania

22 Głowica ssąca 23 Blokada głowicy ssącej 24 Wstrząsarka filtra 25 Pierścień uszczelniający 26 Filtr 27 Wyłącznik mechaniczny 28 Króciec ssawny z separatorem mokrym 29 Zawór odpowietrzający 30 Pianka filtracyjna 31 Mikrowłóknina 32 Kosz sitowy 33 Wąż do napełnienia 34 Zawór kulowy Symbole na urządzeniu Urządzenie jest przeznaczone do odsysa- nia pyłów do klasy M. 몇 OSTRZEŻENIE Obrażenia skóry, płuc i oczu Wydostawanie się drobnego pyłu podczas opróżniania, konserwacji i utylizacji Podczas opróżniania, konserwacji i utyliza- cji zbiornika na zanieczyszczenia należy nosić zalecane wyposażenie ochronne. Urządzenie jest przystosowane do odku- rzania pyłów palnych, instalacja poza strefą

OSTRZEŻENIE: Urządzenie to nie może być eksploatowane w strefie 22. W przy- padku strefy 22 należy zastosować urzą- dzenie w wersji Ex. Na naklejce podana jest maks. wartość podciśnienia w odniesieniu do stosowane- go przekroju węża ssącego. Aktualną war- tość można odczytać na manometrze. Wartości obowiązujące w przypadku tego urządzenia, patrz rozdział Odczyt minimal- nego przepływu objętościowego. Jeśli ta wartość nie zostanie osiągnięta, należy wy- mienić filtr (patrz rozdział Wymiana filtra głównego). Różne przekroje węża ssącego umożliwiają dopasowanie do różnych prze- krojów akcesoriów. Uruchamianie 몇 OSTRZEŻENIE Nieprawidłowo podłączony przewód wy- równywania potencjałów Porażenie prądem Przed każdym uruchomieniem należy sprawdzić, czy przewód wyrównania po- tencjałów (przewód uziemiający) jest pod- łączony. 몇 OSTRZEŻENIE Niebezpieczeństwo występowania szko- dliwych dla zdrowia pyłów Choroby układu oddechowego wywołane przez wdychanie pyłów. Nie odkurzać bez elementu filtracyjnego, ponieważ może to stanowić zagrożenie dla zdrowia z powodu zwiększonego wydmu- chu drobnego pyłu. 몇 OSTRZEŻENIE Nieprawidłowe postępowanie przy za- mykaniu zbiornika na zanieczyszczenia Niebezpieczeństwo zmiażdżenia W trakcie blokowania w żadnym wypadku nie trzymać rąk między zbiornikiem na za- nieczyszczenia a pierścieniem filtra, ani nie wkładać ich w pobliże mechanicznego urządzenia podnoszącego. Zablokować zbiornik na zanieczyszczenia dwiema rękami za pomocą uchwytu. UWAGA Brak elementu filtrującego Uszkodzenie silnika ssącego Nie wolno odkurzać bez wkładu filtracyjne- go. UWAGA Naładowanie statyczne zbiornika na za- nieczyszczenia Zapłon pyłów Upewnić się, że uziemienie na obudowie styka się ze zbiornikiem na zanieczyszcze- nia.

1. Ustawić urządzenie w pozycji roboczej.

2. Zabezpieczyć urządzenie za pomocą

hamulców postojowych.

3. Upewnić się, że głowica ssąca jest pra-

4. Napełnić zbiornik na zanieczyszczenia

wodą lub olejem (nr kat. 9.990-272.0) aż do oznaczenia (patrz rozdział Napełnić zbiornik na zanieczyszczenia obojętną cieczą).

5. Podłączyć zacisk uziemiający do ze-

wnętrznego wyrównania potencjałów.

6. Zdjąć korek ze zbiornika zbiorczego

(patrz rozdział Wybór złącza ssącego).

ąż ssący do odpowiedniego złącza ssącego.

8. Upewnić się, że złącze ssące na pier-

ścieniu filtra jest szczelnie zamknięte korkiem (patrz rozdział Zamykanie złą- cza ssącego).

9. Dodatkowo sprawdzić poziom napełnie-

nia w zbiorniku na zanieczyszczenia (patrz rozdział Sprawdzanie zbiornika na zanieczyszczenia). Mikrowłóknina (Nr kat. 9.990-103.0) Filtr główny (Nr kat. 9.439-542.0)Polski 195 10.W razie potrzeby opróżnić zbiornik na zanieczyszczenia (patrz rozdział Opróż- nianie zbiornika na zanieczyszczenia). 11.Zamocować odpowiednie akcesoria (nie są zawarte w zakresie dostawy) na wę- żu ssącym. 12.Upewnić się, że zbiornik na zanieczysz- czenia jest prawidłowo założony. Wybór złącza ssącego Urządzenie jest wyposażone w 2 króćce ssawne. ● Króciec ssawny na zbiorniku na zanie- czyszczenia – Odkurzanie na sucho z separatorem mokrym: drobny pył, proszek Zbiornik zanieczyszczeń z funkcją sepa- racji mokrej musi być wypełniony obojęt- ną cieczą - wodą lub olejem. Zaleca się stosowanie oleju o numerze katalogo- wym 9.990-272.0. ● Króciec ssawny na pierścieniu filtra W przypadku użycia zgodnego z prze- znaczeniem, szczelnie zamknięty kor- kiem. Zamykanie złącza ssącego 몇 OSTRZEŻENIE Niebezpieczeństwo odniesienia obrażeń Obrażenia skóry, płuc i oczu spowodowane przez drobny pył Po zdemontowaniu węża ssącego należy zamknąć złącze ssące za pomocą mufy za- mykającej. Rysunek B

1. Dokładnie włożyć korek do złącza ssą-

2. Wsunąć korek do oporu.

3. Obrócić korek w prawo, aż złącze ssące

zostanie szczelnie zamknięte. Napełnić zbiornik na zanieczyszczenia obojętną cieczą Jeśli używany jest zbiornik na zanieczysz- czenia z separatorem mokrym, przed uru- chomieniem należy go napełnić obojętną cieczą. 몇 OSTRZEŻENIE Ruchome części Niebezpieczeństwo zmiażdżenia Podczas wyjmowania lub wkładania górnej części zbiornika na zanieczyszczenia nale- ży uważać na poruszające się części.

1. Zabezpieczyć urządzenie za pomocą

hamulców postojowych. Rysunek C

2. Pociągnąć uchwyt do góry.

Następuje odblokowanie i opuszczenie zbiornika na zanieczyszczenia.

3. Wyciągnąć zbiornik na zanieczyszcze-

nia z urządzenia, trzymając go za uchwyt. Rysunek D

4. Poluzować zaczepy mocujące zbiornik

na zanieczyszczenia.

5. Zdjąć górną część zbiornika na zanie-

czyszczenia trzymając za uchwyt.

6. Wlewać obojętną ciecz - wodę lub olej -

do zbiornika na zanieczyszczenia do momentu, aż jej poziom osiągnie ozna- kowanie na wskaźniku.

7. Podczas zakładania górnej części zbior-

nika na zanieczyszczenia nale ży zwró- cić uwagę, czy kulka pływaka znajduje się w odpowiedniej prowadnicy. 몇 OSTRZEŻENIE Nieprawidłowe postępowanie przy za- mykaniu zbiornika na zanieczyszczenia Niebezpieczeństwo zmiażdżenia W trakcie blokowania w żadnym wypadku nie trzymać rąk między zbiornikiem na za- nieczyszczenia a pierścieniem filtra, ani nie wkładać ich w pobliże mechanicznego urządzenia podnoszącego. Nie wolno podłą- czać do odkurzacza dwóch węży ssą- cych jednocześnie. W przypadku użycia zgodnego z prze- znaczeniem wolno używać tylko dolne- go króćca ssawne- go. W przypadku użycia separatora mokrego górny króciec ssaw- ny musi być szczel- nie zamknięty.196 Polski Zablokować zbiornik na zanieczyszczenia dwiema rękami za pomocą uchwytu. Rysunek E UWAGA Naładowanie statyczne zbiornika na za- nieczyszczenia Zapłon pyłów Upewnić się, że uziemienie na obudowie styka się ze zbiornikiem na zanieczyszcze- nia.

8. Włożyć zbiornik na zanieczyszczenia do

urządzenia, postępując w odwrotnej ko- lejności, i zablokować go za pomocą uchwytu. Sprawdzanie zbiornika na zanieczyszczenia Gdy zbiornik na zanieczyszczenia zostanie napełniony do oznakowania, należy go opróżnić. Urządzenie nie wyłącza się auto- matycznie po przekroczeniu maksymalne- go poziomu napełnienia.

1. Regularnie sprawdzać poziom w zbior-

niku na zanieczyszczenia.

2. Należy się upewnić, że podczas odku-

rzania nie zostanie zassane więcej niż 8 litrów materiału. Eksploatacja NIEBEZPIECZEŃSTWO Zasysanie wybuchowych i przewodzą- cych pyłów metalowych bez cieczy obo- jętnej Zagrożenie wybuchem, generowanie cie- pła Nigdy nie należy odkurzać materiałów za- grożonych wybuchem i przewodzących bez zastosowania cieczy obojętnej. 몇 OSTRZEŻENIE Niebezpieczeństwo występowania szko- dliwych dla zdrowia pyłów Choroby układu oddechowego wywołane przez wdychanie pyłów. Nie odkurzać bez obydwu elementów filtra- cyjnych, ponieważ może to stanowić zagro- żenie dla zdrowia z powodu zwiększonego wydmuchu drobnego pyłu. Przed każdym użyciem należy sprawdzić, czy oba elementy filtracyjne są prawidłowo zamontowane. UWAGA Niebezpieczeństwo z powodu wnikania drobnego pyłu Niebezpieczeństwo uszkodzenia silnika ssącego. Nigdy nie wyjmować głównego elementu filtrującego podczas odkurzania. UWAGA Brak cieczy obojętnej Uszkodzenie separatora mokrego Nigdy nie zasysać bez cieczy obojętnej, je- śli używany jest króciec ssawny na separa- torze mokrym. Włączanie urządzenia

1. Włożyć wtyczkę sieciową do gniazdka.

2. Włączyć urządzenie przełącznikami tur-

biny ssania. Wskazówka Zawsze włączać i wyłączać turbiny ssania jedną po drugiej. W celu uzyskania prawi- dłowego działania manometru do kontroli minimalnego przepływu objętościowego wszystkie turbiny ssania muszą być włą- czone. Wskazówka W większości zastosowań odkurzanie za pomocą 1 turbiny ssącej jest wystarczają- ce. W razie potrzeby włączyć 2. turbinę ssącą. Nie należy jednak eksploatować urządzenia z obiema turbinami ssącymi dłużej niż 15 min. Może to spowodować, że zbyt duża ilość wilgotnego powietrza przedwcześnie zwilży filtr główny. W razie potrzeby należy następnie pozostawić filtr główny do wyschnięcia lub wymienić go (patrz rozdział Wymiana filtra głównego).

3. Rozpocząć proces zasysania.

1. Regularnie kontrolować poziom napeł-

nienia zbiornika na zanieczyszczenia, ponieważ podczas odkurzania urządze- nie nie wyłącza się automatycznie. Wskazówka Urządzenie jest wyposażone w mechanicz- ny układ kontroli. Układ kontroli przerywa przepływ powietrza, gdy poziom cieczy obojętnej spadnie poniżej poziomu mini- malnego. Uzupełnić ciecz obojętną, abyPolski 197 kontynuować proces odsysania (patrz roz- dział Napełnić zbiornik na zanieczyszcze- nia obojętną cieczą).

2. Należy się upewnić, że podczas odku-

rzania nie zostanie zassane więcej niż 8 litrów materiału.

3. W razie potrzeby opróżnić zbiornik na

zanieczyszczenia (patrz rozdział Opróż- nianie zbiornika na zanieczyszczenia).

4. W razie potrzeby wymienić filtr główny

(patrz rozdział Wymiana filtra główne- go). Wskazówka Jeśli zbiornik na zanieczyszczenia jest wy- pełniony obojętną cieczą, podczas zasysa- nia wilgotne powietrze może przepływać przez filtr główny i sprawić, że filtr za- wilgnie. Po zakończeniu procesu zasysa- nia należy sprawdzić, czy filtr główny nie jest zawilgocony. W razie potrzeby należy pozostawić filtr główny do wyschnięcia lub wymienić go (patrz rozdział Wymiana filtra głównego). Odczyt minimalnego przepływu objętościowego Z przodu urządzenia zamontowany jest manometr, pokazujący ciśnienie zasysania wewnątrz urządzenia. Gdy zostanie osią- gnięte maksymalne podciśnienie (patrz ta- bela), należy wymienić filtr główny (patrz rozdział Wymiana filtra głównego). Ww. wartość zależy od mocy urządzenia i zasto- sowanego węża ssącego. Jeśli podciśnie- nie nie zmniejszy się wyraźnie po wymianie filtra, musi występować inny problem (patrz rozdział Usuwanie usterek). UWAGA Przekroczenie maksymalnego podci- śnienia Spadek siły zasysania Jeśli podana wartość zostanie przekroczo- na, prędkość powietrza spadnie poniżej 20 m/s. Wymienić filtr. Wyłączanie urządzenia

1. Wyłączyć urządzenie przełącznikami

2. Wyciągnąć wtyczkę sieciową.

3. Odłączyć zacisk uziemiający od ze-

wnętrznego wyrównania potencjałów. Po każdym użyciu

1. Zdemontować akcesoria.

2. Zamknąć złącze ssące (patrz rozdział

Zamykanie złącza ssącego).

3. W razie potrzeby wypłukać akcesoria

4. Opróżnić zbiornik na zanieczyszczenia

(patrz rozdział Opróżnianie zbiornika na zanieczyszczenia).

5. Wyczyścić urządzenie wewnątrz i na ze-

wnątrz odkurzając je i wycierając wilgot- ną ściereczką. Opróżnianie zbiornika na zanieczyszczenia Zbiornik na zanieczyszczenia należy opróżniać w razie potrzeby i po każdym użyciu. Otwór wlotowy lub wąż ssący jest zamknię- ty. Regularnie kontrolować poziom napełnie- nia zbiornika na zanieczyszczenia, ponie- waż podczas odkurzania urządzenie nie wyłącza się automatycznie.

1. Wyłączyć urządzenie.

2. Zabezpieczyć urządzenie za pomocą

hamulców postojowych. Rysunek C

3. Pociągnąć uchwyt do góry.

Następuje odblokowanie i opuszczenie zbiornika na zanieczyszczenia.

4. Wyciągnąć zbiornik na zanieczyszcze-

nia z urządzenia, trzymając go za uchwyt. Rysunek D Średnica znamio- nowa węża ssące-

5. Poluzować zaczepy mocujące zbiornik

na zanieczyszczenia.

6. Zdjąć górną część zbiornika na zanie-

czyszczenia trzymając za uchwyt.

7. Z dolnej części zbiornika na zanieczysz-

czenia wyjąć element z pianki.

8. Wyjąć koszyk sitowy z mikrowłókniną.

9. Wyjąć mikrowłókninę z kosza sitowego.

10.Mikrowłókninę należy zutylizować zgod- nie z obowiązującymi przepisami. 11.W razie potrzeby należy spuścić ciecz obojętną ze zbiornika na zanieczyszcze- nia (patrz rozdział Spuścić ciecz obojęt- ną ze zbiornika na zanieczyszczenia). Wskazówka W razie potrzeby ciecz obojętną można użyć kilka razy. 12.Podczas zakładania górnej części zbior- nika na zanieczyszczenia należy zwró- cić uwagę, czy kulka pływaka znajduje się w odpowiedniej prowadnicy. 몇 OSTRZEŻENIE Nieprawidłowe postępowanie przy za- mykaniu zbiornika na zanieczyszczenia Niebezpieczeństwo zmiażdżenia W trakcie blokowania w żadnym wypadku nie trzymać rąk między zbiornikiem na za- nieczyszczenia a pierścieniem filtra, ani nie wkładać ich w pobliże mechanicznego urządzenia podnoszącego. Zablokować zbiornik na zanieczyszczenia dwiema rękami za pomocą uchwytu. Rysunek E UWAGA Naładowanie statyczne zbiornika na za- nieczyszczenia Zapłon pyłów Upewnić się, że uziemienie na obudowie styka się ze zbiornikiem na zanieczyszcze- nia. 13.Włożyć zbiornik na zanieczyszczenia do urządzenia, postępując w odwrotnej ko- lejności, i zablokować go za pomocą uchwytu. Spuścić ciecz obojętną ze zbiornika na zanieczyszczenia

1. Wyłączyć urządzenie.

2. Zabezpieczyć urządzenie za pomocą

hamulców postojowych.

3. Zamknąć złącze ssące (patrz rozdział

Zamykanie złącza ssącego). Rysunek C

4. Pociągnąć uchwyt do góry.

Następuje odblokowanie i opuszczenie zbiornika na zanieczyszczenia.

5. Wyciągnąć zbiornik na zanieczyszcze-

nia z urządzenia, trzymając go za uchwyt. Rysunek F

6. Obrócić dźwignię zaworu kulowego o

7. Gdy zbiornik zbiorczy jest całkowicie

opróżniony, obrócić dźwignię do pozycji wyjściowej. 몇 OSTRZEŻENIE Nieprawidłowe postępowanie przy za- mykaniu zbiornika na zanieczyszczenia Niebezpieczeństwo zmiażdżenia W trakcie blokowania w żadnym wypadku nie trzymać rąk między zbiornikiem na za- nieczyszczenia a pierścieniem filtra, ani nie wkładać ich w pobliże mechanicznego urządzenia podnoszącego. Zablokować zbiornik na zanieczyszczenia dwiema rękami za pomocą uchwytu. Rysunek E UWAGA Naładowanie statyczne zbiornika na za- nieczyszczenia Zapłon pyłów Upewnić się, że uziemienie na obudowie styka się ze zbiornikiem na zanieczyszcze- nia.

8. Założyć zbiornik na zanieczyszczenia i

zablokować go za pomocą uchwytu. Czyszczenie urządzenia 몇 OSTRZEŻENIE Niewłaściwe usuwanie ścieków Zanieczyszczenie środowiska Przestrzegać lokalnych przepisów dotyczą- cych oczyszczania ścieków.Polski 199

1. Wyczyścić urządzenie wewnątrz i na ze-

wnątrz odkurzając je i wycierając wilgot- ną ściereczką. Do odkurzania urządzenia należy uży- wać odkurzacza o takiej samej lub lep- szej klasyfikacji.

2. W razie potrzeby wypłukać akcesoria

(nie są dołączone do zestawu) wodą i wysuszyć je. Przechowywanie urządzenia

1. Owinąć przewód zasilający wokół

2. Przenieść urządzenie do suchego po-

mieszczenia i zabezpieczyć je przed do- stępem osób nieupoważnionych. Transport 몇 OSTROŻNIE Nieuwzględnianie masy urządzenia Niebezpieczeństwo odniesienia obrażeń i uszkodzenia Podczas transportu zwrócić uwagę na ma- sę urządzenia. Zbiornik na zanieczyszczenia został opróż- niony.

1. W celu transportu urządzenia bez

wzniecania pyłu należy zamknąć oba złącza ssące (patrz rozdział Zamykanie złącza ssącego).

2. Zwolnić hamulce postojowe i przesunąć

urządzenie za rączkę.

3. Aby załadować urządzenie, należy

chwycić je za obudowę i rączkę.

4. Na czas transportu w pojazdach należy

zabezpieczyć urządzenie przed ślizga- niem się i przechyleniem. Przechowywanie 몇 OSTROŻNIE Nieuwzględnianie masy urządzenia Niebezpieczeństwo odniesienia obrażeń i uszkodzenia Podczas składowania uwzględnić masę urządzenia. Zbiornik na zanieczyszczenia został opróż- niony.

1. Urządzenie składować tylko w pomiesz-

czeniach wewnętrznych. Czyszczenie i konserwacja NIEBEZPIECZEŃSTWO Niezamierzone włączenie się urządze- nia, dotknięcie części przewodzącej prąd Niebezpieczeństwo odniesienia obrażeń, porażenia prądem Przed rozpoczęciem jakichkolwiek prac z urządzeniem, wyłączyć urządzenie. Odłączyć wtyczkę sieciową. NIEBEZPIECZEŃSTWO Niebezpieczeństwo występowania szko- dliwych dla zdrowia pyłów Choroby układu oddechowego wywołane przez wdychanie pyłów. Podczas wykonywania prac konserwacyj- nych (np. wymiana filtra) należy nosić ma- skę przeciwpyłową klasy P2 lub wyższej oraz odzież jednorazową. 몇 OSTRZEŻENIE Niebezpieczeństwo występowania szko- dliwych dla zdrowia pyłów Choroby układu oddechowego wywołane przez wdychanie pyłów. Urządzenia przeznaczone do zapobiega- nia i usuwania zagrożeń muszą zostać skontrolowane przynajmniej raz w roku przez producenta lub odpowiednio poin- struowaną osobę np. pod kątem szczelno- ści, uszkodzenia filtra, prawidłowego działania urządzeń kontrolnych. UWAGA Środki pielęgnacyjne zawierające sili- kon Mogą być szkodliwe dla części z tworzywa sztucznego. Do czyszczenia nie należy używać środ- ków pielęgnacyjnych zawierających silikon. Maszyny usuwające pyły to urządzenia przeznaczone do zapobiegania zagroże- niom i ich usuwania zgodnie z BGV A1. ● W celu wykonania prac konserwacyj- nych użytkownik musi rozmontować urządzenie, wyczyścić je i wykonać od- powiednie prace, o ile jest to możliwe, nie stwarzając przy tym zagrożenia dla personelu serwisowego i innych osób. Odpowiednie środki ostrożności obej-200 Polski mują odkażanie przed demontażem, za- pewnienie wymuszoną wentylację filtrującą w pomieszczeniu, w którym ma być rozmontowywane urządzenie, wy- czyszczenie powierzchni konserwacyj- nej i dbałość o właściwą ochronę personelu. ● Zewnętrzną część urządzenia należy oczyścić z substancji szkodliwych i wy- czyścić w trakcie procesu odsysania lub zabezpieczyć odpowiednim środkiem uszczelniającym przed wyprowadze- niem jej z niebezpiecznego obszaru. Wszystkie części urządzenia muszą być traktowane jako zanieczyszczone, jeśli są zabierane z niebezpiecznego obsza- ru. Należy podjąć odpowiednie działa- nia, aby zapobiec rozprzestrzenianiu się pyłów. ● Podczas wykonywania prac konserwa- cyjnych i naprawczych należy pozbyć się wszystkich zanieczyszczonych przedmiotów, których nie można wyczy- ścić w stopniu zadowalającym. Tego ty- pu przedmioty należy umieścić w nieprzepuszczalnych workach i zutylizo- wać zgodnie z obowiązującymi przepi- sami dotyczącymi utylizacji tego rodzaju odpadów. ● Na czas transportu i konserwacji urzą- dzenia należy zamknąć króćce ssawne korkami.

1. Należy pamiętać, że proste prace kon-

serwacyjne i pielęgnacyjne można prze- prowadzać samodzielnie.

2. Powierzchnię urządzenia i wewnętrzną

stronę zbiornika czyścić regularnie wil- gotną szmatką.

3. Regularnie sprawdzać wzrokowo, czy

węże nie są zatkane. Czynności kontrolne i konserwacyjne W celu zapobiegania wypadkom należy zlecać wykonywanie regularnych kontroli urządzenia zgodnie z odpowiednimi przepi- sami krajowymi określonymi przez ustawo- dawcę. Prace konserwacyjne muszą być wykonywane przez osobę wykwalifikowaną w regularnych odstępach czasu zgodnie z danymi producenta; należy przy tym prze- strzegać obowiązujących przepisów i wy- mogów w zakresie bezpieczeństwa. Prace przy instalacji elektrycznej mogą być wyko- nywane wyłącznie przez specjalistę elek- tryka. W razie wątpliwości należy skontaktować się z oddziałem firmy KÄR- CHER. Wymiana filtra głównego

1. Wyłączyć urządzenie.

2. Wyciągnąć wtyczkę sieciową.

3. Odblokować i zdjąć głowicę ssącą.

4. Odblokować i zdjąć pierścień pośredni.

5. Wyjąć zanieczyszczony filtr karbowany

6. Natychmiast po wyjęciu zanieczyszczo-

nego filtra z urządzenia należy umieścić go w worku i szczelnie zamknąć worek.

7. Zanieczyszczony filtr karbowany gwiaz-

dowy należy utylizować zgodnie z obo- wiązującymi przepisami.

8. Usunąć zanieczyszczenie po stronie

9. Sprawdzić pierścień uszczelniający pod

kątem uszkodzeń. 10.Założyć nowy filtr karbowany gwiazdo- wy: aPrzeciągnąć nowy filtr przez wstrz

sarkę filtra przy pierścieniu pośrednim w taki sposób, aby elementy wstrzą- sające ustawiły się centralnie w kie- szeniach filtra. bUmieścić pierścień pośredni z filtrem karbowanym gwiazdowym i wstrzą- sarką na pierścieniu filtra. c Zablokować pierścień pośredni. 11.Założyć i zablokować głowicę ssącą. Wymiana mikrowłókniny

1. Wyłączyć urządzenie.

2. Zabezpieczyć urządzenie za pomocą

hamulców postojowych. Rysunek C

3. Pociągnąć uchwyt do góry.

Następuje odblokowanie i opuszczenie zbiornika na zanieczyszczenia.

4. Wyciągnąć zbiornik na zanieczyszcze-

nia z urządzenia, trzymając go za uchwyt.Polski 201 Rysunek D

5. Poluzować zaczepy mocujące zbiornik

na zanieczyszczenia.

6. Zdjąć górną część zbiornika na zanie-

czyszczenia trzymając za uchwyt.

7. Z dolnej części zbiornika na zanieczysz-

czenia wyjąć element z pianki.

8. Wyjąć koszyk sitowy z mikrowłókniną.

9. Wyjąć mikrowłókninę z kosza sitowego.

10.Mikrowłókninę należy zutylizować zgod- nie z obowiązującymi przepisami. 11.Założyć nową mikrowłókninę. 12.Podczas zakładania górnej części zbior- nika na zanieczyszczenia należy zwró- cić uwagę, czy kulka pływaka znajduje się w odpowiedniej prowadnicy. 몇 OSTRZEŻENIE Nieprawidłowe postępowanie przy za- mykaniu zbiornika na zanieczyszczenia Niebezpieczeństwo zmiażdżenia W trakcie blokowania w żadnym wypadku nie trzymać rąk między zbiornikiem na za- nieczyszczenia a pierścieniem filtra, ani nie wkładać ich w pobliże mechanicznego urządzenia podnoszącego. Zablokować zbiornik na zanieczyszczenia dwiema rękami za pomocą uchwytu. Rysunek E UWAGA Naładowanie statyczne zbiornika na za- nieczyszczenia Zapłon pyłów Upewnić się, że uziemienie na obudowie styka się ze zbiornikiem na zanieczyszcze- nia. 13.Włożyć zbiornik na zanieczyszczenia do urządzenia, postępując w odwrotnej ko- lejności, i zablokować go za pomocą uchwytu. Usuwanie usterek NIEBEZPIECZEŃSTWO Niezamierzone uruchomienie urządzenie / porażenie prądem elek- trycznym Niezamierzone uruchomienie silnika ssą- cego może spowodować obrażenia. Napię- cie występujące w podzespołach elektrycznych może doprowadzić do pora- żenia prądem elektrycznym. Przed rozpoczęciem jakichkolwiek prac przy urządzeniu należy wyłączyć urządze- nie i wyjąć wtyczkę sieciową. Kontrole i prace przy podzespołach elek- trycznych powinny być wykonywane przez fachowca. Wskazówka W przypadku wystąpienia usterki należy natychmiast wyłączyć urządzenie. Przed ponownym uruchomieniem należy usunąć usterkę. Jeśli usterka nie może zostać usunięta, urządzenie musi zostać skontrolowane w serwisie. Turbina ssąca nie działa

1. Sprawdzić gniazdko i bezpiecznik w in-

stalacji zasilającej.

2. Sprawdzić kabel sieciowy i wtyczkę sie-

3. Włączyć urządzenie.

1. Zamknąć nieuszczelnione złącze ssące

(patrz rozdział Zamykanie złącza ssą- cego).

2. Usunąć zatory z dyszy ssącej, rury ssą-

cej lub węża ssącego.

3. Sprawdzić, czy gł

owica ssąca i zbiornik na zanieczyszczenia są prawidłowo osadzone.

4. Opróżnić zbiornik na zanieczyszczenia

(patrz rozdział Opróżnianie zbiornika na zanieczyszczenia).

5. Sprawdzić osadzenie filtra i w razie po-

6. Wymienić filtr główny (patrz rozdział

Wymiana filtra głównego).

7. Wymienić mikrowłókninę (patrz rozdział

Wymiana mikrowłókniny).

8. Sprawdzić stan cieczy obojętnej.

a Sprawdzić stan cieczy obojętnej, w ra- zie potrzeby uzupełnić (patrz rozdział Napełnić zbiornik na zanieczyszcze- nia obojętną cieczą). b Sprawdzić jakość cieczy obojętnej, w razie potrzeby wymienić ciecz (patrz rozdział Spuścić ciecz obojętną ze zbiornika na zanieczyszczenia i roz-202 Polski dział Napełnić zbiornik na zanie- czyszczenia obojętną cieczą). Brak siły ssania Mechaniczne wyłączenie przerywa stru- mień objętości, ponieważ w zbiorniku na zanieczyszczenia jest zbyt mało cieczy obojętnej.

1. Uzupełnić ciecz obojętną (patrz rozdział

Napełnić zbiornik na zanieczyszczenia obojętną cieczą). Wydostawanie się pyłu podczas odku- rzania

1. Sprawdzić osadzenie zbiornika na za-

2. Sprawdzić osadzenie filtra i w razie po-

3. Wymienić filtr główny (patrz rozdział

Wymiana filtra głównego).

4. W przypadku korzystania z urządzenia z

separatorem mokrym uzupełnić ciecz obojętną (patrz rozdzia ł Napełnić zbior- nik na zanieczyszczenia obojętną cie- czą). Utylizacja Po zakończeniu okresu eksploatacji należy zutylizować urządzenie zgodnie z obowią- zującymi przepisami. Gwarancja W każdym kraju obowiązują warunki gwa- rancji określone przez dystrybutora urzą- dzeń Kärcher. Ewentualne usterki urządzenia usuwane są w okresie gwaran- cji bezpłatnie, o ile spowodowane są błę- dem materiałowym lub produkcyjnym. W sprawach napraw gwarancyjnych prosimy kierować się z dowodem zakupu do dystry- butora lub do autoryzowanego punktu ser- wisowego. (Adres znajduje się na odwrocie) Więcej informacji na temat gwarancji (jeśli są dostępne) można znaleźć w obszarze Serwis na lokalnej stronie internetowej Kär- cher w sekcji "Pliki do pobrania". Dane techniczne Przyłącze elektryczne Napięcie sieciowe V 220-

Faza ~ 1 Częstotliwość sieciowa Hz 50-60 Moc znamionowa W 2100 Maksymalna moc W 2400 Stopień ochrony IPX4 Klasa ochrony I* Maksymalna dopuszczal- na impedancja sieci Ω 0.195+ j0.122 Wymiary i masa Typowa masa robocza kg 108 Długość x szerokość x wy- sokość mm 1020 x 680 x

Powierzchnia filtra m

2,24 Warunki otoczenia Temperatura składowania °C -10-40 Wydajność urządzenia Pojemność zasobnika l 60 Pojemność zbiornika cie- czy obojętnej l20 Pojemność zbiornika na zassany materiał

Podciśnienie (z zaworem redukcyjnym) kPa 25,4 Ilość powietrza l/s 2x 74 Przyłącze węża ssącego DN70 Średnica znamionowa wę- ża ssącego DN40/

Numer katalogowy filtra 9.439-

Wartości określone zgodnie z EN 60335-2-69 Drgania przenoszone przez kończyny górne m/s

<2,5 Niepewność pomiaru K m/s

0,2 Poziom ciśnienia aku- stycznego L

dB(A) 79 Niepewność pomiaru K

• z elementami o klasie ochrony II rozpo- rządzenia Zmiany techniczne zastrzeżone. Deklaracja zgodności UE Niniejszym oświadczamy, że określone po- niżej urządzenie odpowiada pod względem koncepcji, konstrukcji oraz wprowadzonej przez nas do handlu wersji obowiązującym zasadniczym wymogom dyrektyw UE doty- czącym bezpieczeństwa i zdrowia. Wszel- kie nieuzgodnione z nami modyfikacje urządzenia powodują utratę ważności tego oświadczenia. Produkt: Odkurzacz do pracy na sucho Produkt: Odkurzacz do pracy na mokro i sucho Typ: 9.990-xxx Obowiązujące dyrektywy UE 2006/42/WE (+2009/127/WE) 2014/30/UE 2011/65/UE Zastosowane normy zharmonizowane EN 60335-1 EN 60335-2-69 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015

Zastosowane normy krajowe
