Typ produktu	Ładowarka do bloków akumulatorów NiMH/NiCd
Marka	ANSMANN
Model	ACS 48
Kategoria	Modelarstwo
Zasilanie	100-240 V AC, 50-60 Hz
Wyjście	5,8 V - 11,6 V (dla akumulatorów 4,8 V - 9,6 V)
Prąd ładowania	350 mA - 150 mA
Liczba obsługiwanych ogniw	4 do 8 ogniw
Typ akumulatora	NiMH i NiCd
Ochrona	Przed zwarciem i odwrotną polaryzacją
Wskaźnik	Czerwona dioda LED stała (ładowanie), migająca (błąd polaryzacji lub uszkodzony akumulator)
Dołączone akcesoria	Przewód adaptera Tamiya, 8 złączy wyjściowych z odwracalną polaryzacją
Użytkowanie	Tylko wewnątrz, środowisko bez wilgoci
Czyszczenie	Odłączyć i czyścić suchą szmatką
Bezpieczeństwo	Nie otwierać, przechowywać poza zasięgiem dzieci
Gwarancja	3 lata
Informacje o środowisku	Nie wyrzucać z odpadami domowymi, podlega recyklingowi

Często zadawane pytania - ACS 48 ANSMANN

Jakie typy akumulatorów mogę ładować za pomocą ANSMANN ACS 48?

Tylko bloki akumulatorów NiMH lub NiCd od 4 do 8 ogniw (napięcie znamionowe 4,8 V do 9,6 V).

Jak podłączyć akumulator do ładowarki?

Użyć przewodu adaptera Tamiya lub jednego z 8 dostarczonych złączy, przestrzegając polaryzacji (patrz rysunek 1). Włożyć z lekkim naciskiem.

Co oznacza stała czerwona dioda LED?

Akumulator jest prawidłowo ładowany.

Co zrobić, jeśli dioda LED miga na czerwono?

Sprawdzić polaryzację (odwrócona?) lub czy akumulator jest uszkodzony (zwarcie).

Jak obliczyć czas ładowania?

Odnosić się do tabeli (rysunek 2): czas ładowania na 100 mAh (31 minut dla akumulatora 7,2 V). Pomnożyć przez pojemność podzieloną przez 100.

Czy mogę zostawić ładowarkę podłączoną na stałe?

Ładowarka kontynuuje ładowanie, dopóki jest podłączona. Odłączyć akumulator po obliczonym czasie, aby uniknąć przeładowania.

Jakie są środki ostrożności?

Przeczytać instrukcję, nie używać jeśli uszkodzona, nie wystawiać na wilgoć, odłączyć przed czyszczeniem, nie otwierać, przechowywać poza zasięgiem dzieci.

Jak wyczyścić ładowarkę?

Odłączyć od zasilania, czyścić suchą szmatką.

Jaka jest gwarancja na tę ładowarkę?

3 lata, nie obejmuje uszkodzeń spowodowanych akumulatorami niskiej jakości, nieprzestrzeganiem instrukcji lub brakiem konserwacji.

Jak pozbyć się ładowarki po zakończeniu życia?

Nie wyrzucać z odpadami domowymi. Zwrócić do sprzedawcy lub oddać do punktu recyklingu.

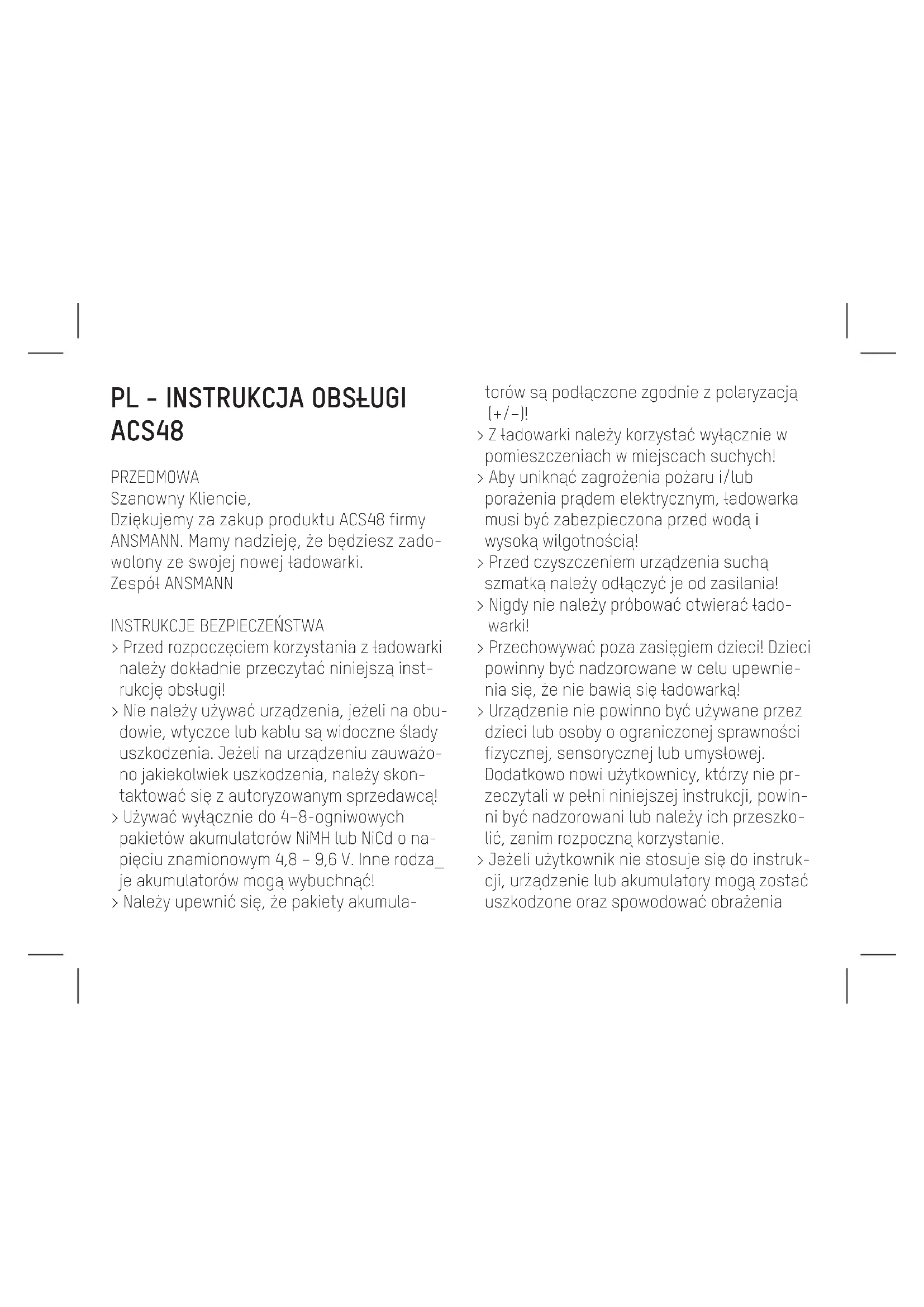

INSTRUKCJA OBSŁUGI ACS 48 ANSMANN

Dziekujemy za zakup produktu ACS48 firmy ANSMANN. Mamy nadzieje, ze bedziesz zadowolony ze swojej nowej tadowarki.

Zespot ANSMANN

INSTRUKCJE BEZPIECZENSTWA

Przed Rozpoczeciem korzystania z tadowarki nalezy dokladnie przyczytac niniejsza instrukcje obstugi!
Nie nalezy uzywać urzadzenia, jeźeli na obudowej, wtyczce lub kablu są widoczne slady uszkodzenia. Jeźeli na urzadzeniu zauwaźno jakiekolwiek uszkodzenia, nalezy skontaktować sie z autoryzowanym sprzemawca!
Uzywać wyłącznie do 4-8-ogniwowych pakietów akumulatorów NiMH lub NiCd o nappieci znamionowym 4,8 - 9,6 V. Inne rodza je akumulatorów moga wybuchnac!
Nalezy upewnic sie, ze pakiety akumula-

torów sa pod.§zone zgodnie z polaryzacja (+ / - )!

Z现代农业nalezy korzystać wyłacznie w pomieszczeniach w mistręszechuchych!
Aby uniknac zagrozenia pożaru i/lub porazenia pradem elektrycznym, tadowarkamusi byc zabezmieczona przyd woda i wysoka wilgotnoscia!
Przed czyszczemen urzadzenia suchaszmatkā nalezy odłaczyc je odzasilandia!
Nigdy nie nalezy probowac otwierać tadowarki!
Przechowywać poza zasięgiem daneci! Dzieci powinny być nadzorOWane w celu upewnia sie,źne bawia są tadowarka!
Urzadzenie nie powinno byc uzywane przydzieci lub osoby o agraniczonej sprawnosci fizycznej, sensorycznej lub umysłowej. Dodatkowo nowi uzytkownicy, którzy nie przechytili w pełni niniejszej instrukcji, powinni byc nadzorowani lub naleź iy ich przyszkolic, zanim Rozpoczna korzystanie.
Jeźeli uzytkownik nie stosuje są do instrukturi, urzadzenia lub akumulatory moga zostac uszkodzone oraz spowodowej obrażenia

ciata uzytkownika!

PRZEGLAD FUNKCJI

Ladowarka do 4-8-ogniwowych pakietów akumulatorów NiMH/NiCd (4,8 V - 9,6 V)
W zestawie adapter z kablem i wtyczka Tamiya do pakietów wyscigowych
W zestawie 8 rożnych odwracalnych wtyczek wyjsciowych
Wskaznik LED
Zabezpieczenie przyd zwarciem obwodu odwocona polaryzacja
Do uzytku na calym swiecie (100-240 V AC/50-60 Hz)

WAZNE USTAWIENIA PRZED ROZPOCZECIEM KORZYSTANIA

W zestawie znajduje sie jeder adapter z kablem i wtyczka Tamiya oraz 8 standardowych wtyczek do podlaczania z prawidtowa polaryzacja. Wybierz odpowiednia wtyczke lub adapter z kablem i wtyczka Tamiya. Adapter z kablem lub wtyczki powinny dokadnie sie dopasowac przy zastosowaniu niewielkiego nacisku. Nie nalezy stosowac duzej sity!

Podczas podłuczania wtyczki wyjsciowej upewnij sie, ze wymagana polaryzacja pakietu akumulatorów jest prawidtowa (patrz ilustracja 1). Odwocona polaryzacjaMZsiczczyc pakiet akumulatorow!

OBSLUGA

Podlacz pakiet akumulatorów do tadowark i podlacz tadowarke do gniaźdka zasilania [100-240 V AC 50-60 Hz].

Ježeli polaryzacja jest prawidłowa, wskaźnik tadowania zaświeci są na czerwo, a pakiet akumulatorów bedzie tadowany. Jeźeli wskaźnik tadowania miga na czerwo, to naleź sprawdzić,czy pakiet akumulatorowy nie jest odwrotnie podłuczony lub wystapito uszkodzenia (zwarcie obwodu).

Gdy tadowarka jest podłaczona, kontynuJE ona tadowanie pakietu akumulatorów. Nalezy zatem okreslic czas tadowania na podstawie tabeli (patrz ilustracja 2). Po minięciu okreslonego czasu odłucz pakiet akumulatorów, abyunikné przytokadowania.

Przyklad obliczania czasu tadowania 6-og-

niwowego pakietu akumulatorów [7,2 V) o
pojemnosci 1500 mAh:

czas tadowania 100 mAh zgodnie zabela = 31 min
pojemnosc pakietu akumulatorow 1500 mAh/100 mAh = 15
15×31min=465min(7godz.45min)

OCHRONA SRODOMWISKA

Nie wyrzuać urzadzenia razem z odpadami domowymi. Zuzyte urzadzenie prosze zwrócić do sprezedawcy lub do najblźszego punktu zbiórki zuzytego spreźtu elektrycznégo i elektronicnégo. Prosimy rownież o recycl Kling opakowania.

KONSERWACJA

Aby zapewnic prawidtowe Dziatanie tadowarki, nalezy chronic styki w gniazdach tadowania przyed zanieczyszczemiami i kurzem. Przed czyszczeniem nalezy odączyc urzadzenia odzasilania i uzywać wyłacznieUCHej szmatki.

DANE TECHNICZNE

Wejscie: 100-240 V AC/50-60 Hz

Wyjscie: 5,8 V - 11,6 V (do pakietów akumulatorów 4,8 V - 9,6 V)

Prad tadowania: 350mA - 150mA

ZASTRZEJEZENIE

Informacja zawarte w niniejszej instrukcji obstugi moga byc zmiezione bez uprzedzenia. Firma ANSMANN nie bierze na siebie odpowiedzialnosci za bezposrednie, posrednie, przyypadowej lub wszelkie innere roszczenia wrazieNiekorzystania z niniejszego urzadzenia zgodnia z ta instrukcja obstugi. Poniesione straty w zadnym wypadku nie beda akceptowane.

INFORMACJA O GWARANCJI

Niniejszym oferujemy 3-letnia gwarancje na te tadowarke. Nie ma to zastosowania do uszkodzen spowodowanych przyez: niska jakosc uzywanych akumulatorów, niestosowanie sie do instrukcji obstugi lub fizyczne uszkodzenia spowodOWane niedba道士ia.

Szczegóty techniczne moga ulec zmieanie bez uprzedzenia. Firma nie bierze odpowiedzialnosci za bledy typograficzne lub przyoczenia. 01/2015
