ACS 48 - Modellbygge ANSMANN - Gratis bruksanvisning och manual

Produkttyp	Laddare för NiMH/NiCd-batteripaket
Märke	ANSMANN
Modell	ACS 48
Kategori	Modellbygge
Strömförsörjning	100-240 V AC, 50-60 Hz
Utgång	5,8 V - 11,6 V (för batterier 4,8 V - 9,6 V)
Laddström	350 mA - 150 mA
Antal celler som stöds	4 till 8 celler
Batterityp	NiMH och NiCd
Skydd	Kortslutning och omvänd polaritet
Indikator	Fast röd LED (laddning), blinkande (polaritetsfel eller defekt batteri)
Ingående tillbehör	Tamiya-adaapterkabel, 8 reversibla polaritetsutgångskontakter
Användning	Endast inomhus, icke-fuktig miljö
Rengöring	Koppla ur och rengör med torr trasa
Säkerhet	Öppna inte, håll borta från barn
Garanti	3 år
Miljöinformation	Släng inte med hushållsavfall, återvinn

Vanliga frågor - ACS 48 ANSMANN

Vilka typer av batterier kan jag ladda med ANSMANN ACS 48?

Endast NiMH- eller NiCd-batteripaket med 4 till 8 celler (nominell spänning 4,8 V till 9,6 V).

Hur ansluter jag batteriet till laddaren?

Använd Tamiya-adaapterkabeln eller en av de 8 medföljande kontakterna och respektera polariteten (se figur 1). Tryck in med lätt tryck.

Vad betyder en fast röd LED?

Batteriet laddas korrekt.

Vad gör jag om LED blinkar rött?

Kontrollera polariteten (omvänd?) eller om batteriet är defekt (kortslutning).

Hur beräknar jag laddningstiden?

Se tabellen (figur 2): laddningstid per 100 mAh (31 minuter för ett 7,2 V batteri). Multiplicera med kapaciteten delat med 100.

Kan jag lämna laddaren inkopplad hela tiden?

Den fortsätter ladda så länge den är inkopplad. Koppla bort batteriet efter beräknad tid för att undvika överladdning.

Vilka säkerhetsåtgärder ska jag vidta?

Läs manualen, använd inte om den är skadad, utsätt inte för fukt, koppla ur före rengöring, öppna inte, håll borta från barn.

Hur rengör jag laddaren?

Koppla ur från elnätet, rengör med torr trasa.

Vilken garanti har denna laddare?

3 år, täcker inte skador på grund av batterier av dålig kvalitet, bristande efterlevnad av instruktioner eller bristande underhåll.

Hur gör jag mig av med laddaren vid slutet av dess livslängd?

Släng inte med hushållsavfall. Lämna tillbaka till återförsäljaren eller lämna på en återvinningscentral.

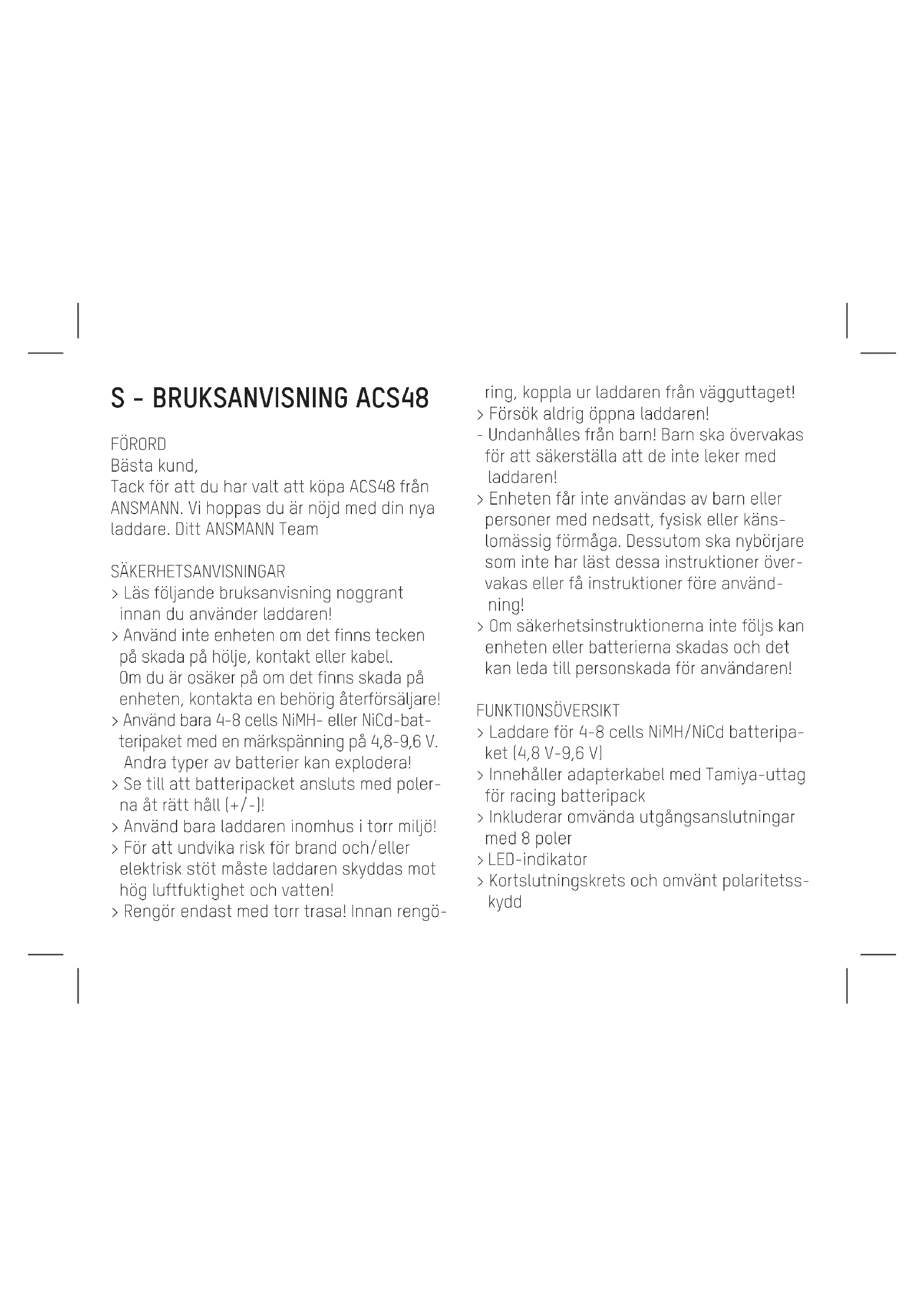

BRUKSANVISNING ACS 48 ANSMANN

Tack for att du har valt att kopa ACS48 fran ANSMANN. Vi hoppas du ar nojd med din nga laddare. Ditt ANSMANN Team

SAKERHETSANVISNINGAR

Läs följande bruksanvisning noggrant innan du använder laddaren!
Använd inte encheten om det finns tecken på skada på höje,kontakt eller kabel. Om du är osäker på om det finns skada på encheten,kontakta en behörig Återförsäljare!
Använd bara 4-8 cells NiMH- eller NiCd-batteripaket med en markspänning på 4,8-9,6 V. Andrea typer av batterier kan explodera!
Se till att batteripacket ansluts med polerna at ratt hall (+ / - )!
Använd bara laddaren inomhus i torr miljö!
För att undvika risk für brand och/eller elektrisk stöt måste laddaren skyddas mot hög luftfuktighet och vatten!
Rengör endast med torr trasa! Innan rengö-

ring, kopla ur laddaren fran vagguttaget!

Forsök aldrig öppna laddaren!
- Undanhålles frän barn! Barn skä övervakas För att sakerställa att de inte leker med laddaren!
Enheten fär inte användas av barn eller personer med nedsatt, fysisk aller känslomässig fornåga. Dessutom ska nyborjare som inte har LAST dessa instruktioner overvakas eller fäll instruktioner fore använding!
Om sakerhetsinstruktionerna inte följs kan encheten eller batterierna skadas och det kan leda till persorskada for användaren!

FUNKTIONSÖVERSIKT

Laddare for 4-8 cells NiMH/NiCd batteripacket (4,8V - 9,6V)
Innehäller adapterkabel med Tamiya-uttag für racing batteripack
Inkluderar omvanda utgangsanslutninger med 8 poler
LED-indikator
Kortslutningskrets och omvantt polaritetsskydd

For varldsompannande anvandning (100- 240 V AC/50-60 Hz)

VIKTIGA INSTALLINGAR FORE ANVANDNING I leveransen medfoljer en adapterkabel med Tamiya-uttag och 8-standarduttag for anslutning med polerna at ratt häll. Valj ratt kontakt aller Tamiya-adapterkabel for din applicacion. Adapterkabeln aller kontakternska passa exakt med ett latt tryck. Kontakterna fär INTE tvingas i med kraft eller vänd!! Vid anslutning av en utgangskontakt skadus till att de nödvändiga polerna i batteripaket er installda (se bild 1). Om polerna blir felvända kan det Förstör a batteripaketet!

ANVÄNDNING

Anslut batteripaketet till laddaren och koppla in laddaren i ett eluttag (100-240 V AC 50-60 Hz).

Om polerna ar rattvanda tandsladdningsindikatorn med fast rott ske narrbatteripaketet laddas. Om laddningsindikatorn blinkar med rott ske du kontrollera om batteripacket ar anslutet at fel hall eller

Laddaren fortsetter ladda batteripaketet vid anslutningen. Darforska du avgora laddningstiden baserat pa tabellen (se bild 2). Koppla fran batteripaketet after den beraknade tiden for att forhindra overladdning.

Kasta inte encheten i det vanliga hushållsa-vfallet. Lämna in det till din Återförsäljare, närmaste Återvinningscenter aller insam-lingsstalle. Återvinn även alla forpacknings-material.

SKÖTSEL OCH UNDERHÄLL

For att se till att laddaren fungerar som den ske rekommender vi att du haller kontakterna i laddningsuttagen fria fran smuts och damm. For att rengora encheten koplar du fran den fran huvudstrom och anvand endast torr trasa.

TEKNISKA DATA

Ingang:100-240VAC/50-60Hz

Utgang: 5,8 V-11,6 V (for 4,8 V-9,6 V

batteripack)

Laddningsström: 350 mA-150 mA

FRISKRIVNING

Information i dessa anvandarinstruktioner kan andras utan foregående meddelande.

ANSMANN tar inget ansvar for direkta aller indirekta olyckor aller andra ansprak som uppkommer till foljd av att encheten inte anvands i enlighet med instruktionerna.

Slumpmässig förlust godkänns aldrig.

GARANTIMEDDELANDE

Vi erbjuder 3 Års garanti for den har laddaren. Detta gäller inte for skador som orsakats av att batterier med lag kvalitet används, brist på afterlevnad av användarinstruktionerna eller fysisk skada på grund av handhavandefel.

Teknisk information kanändras utan foregäende meddelande. Inget ansvar tas für typografiska fel ell underlätelser. 01/2015
