ACS 48 - Modellbau ANSMANN - Kostenlose Bedienungsanleitung

Produkttyp	NiMH/NiCd-Akkublock-Ladegerät
Marke	ANSMANN
Modell	ACS 48
Kategorie	Modellbau
Stromversorgung	100-240 V AC, 50-60 Hz
Ausgang	5,8 V - 11,6 V (für Akkus 4,8 V - 9,6 V)
Ladestrom	350 mA - 150 mA
Unterstützte Zellenanzahl	4 bis 8 Zellen
Akkutyp	NiMH und NiCd
Schutz	Kurzschluss und Verpolung
Anzeige	LED rot dauernd (Laden), blinkt (Verpolung oder defekter Akku)
Enthaltenes Zubehör	Tamiya-Adapterkabel, 8 Ausgangsstecker mit umkehrbarer Polarität
Verwendung	Nur in Innenräumen, nicht feuchte Umgebung
Reinigung	Netzstecker ziehen und mit trockenem Tuch reinigen
Sicherheit	Nicht öffnen, außerhalb der Reichweite von Kindern aufbewahren
Garantie	3 Jahre
Umweltinformationen	Nicht mit dem Hausmüll entsorgen, recyceln

Häufig gestellte Fragen - ACS 48 ANSMANN

Welche Akkutypen kann ich mit dem ANSMANN ACS 48 laden?

Nur NiMH- oder NiCd-Akkublöcke mit 4 bis 8 Zellen (Nennspannung 4,8 V bis 9,6 V).

Wie schließe ich den Akku an das Ladegerät an?

Verwenden Sie das Tamiya-Adapterkabel oder einen der 8 mitgelieferten Stecker unter Beachtung der Polarität (siehe Abbildung 1). Mit leichtem Druck einstecken.

Was bedeutet eine dauerhaft leuchtende rote LED?

Der Akku wird korrekt geladen.

Was tun, wenn die LED rot blinkt?

Polarität prüfen (verpolt?) oder ob der Akku defekt ist (Kurzschluss).

Wie berechne ich die Ladezeit?

Siehe Tabelle (Abbildung 2): Ladezeit pro 100 mAh (31 Minuten für einen 7,2 V Akku). Multiplizieren mit der Kapazität geteilt durch 100.

Kann ich das Ladegerät dauerhaft eingesteckt lassen?

Es lädt weiter, solange es eingesteckt ist. Schließen Sie den Akku nach der berechneten Zeit ab, um Überladung zu vermeiden.

Welche Sicherheitsvorkehrungen gibt es?

Handbuch lesen, nicht beschädigt verwenden, nicht Feuchtigkeit aussetzen, vor Reinigung Netzstecker ziehen, nicht öffnen, außerhalb der Reichweite von Kindern aufbewahren.

Wie reinige ich das Ladegerät?

Netzstecker ziehen, mit trockenem Tuch reinigen.

Welche Garantie hat dieses Ladegerät?

3 Jahre, deckt keine Schäden durch minderwertige Akkus, Nichtbeachtung der Anweisungen oder mangelnde Wartung ab.

Wie entsorge ich das Ladegerät am Ende seiner Lebensdauer?

Nicht mit dem Hausmüll entsorgen. An den Händler zurückgeben oder bei einem Recyclingzentrum abgeben.

BEDIENUNGSANLEITUNG ACS 48 ANSMANN

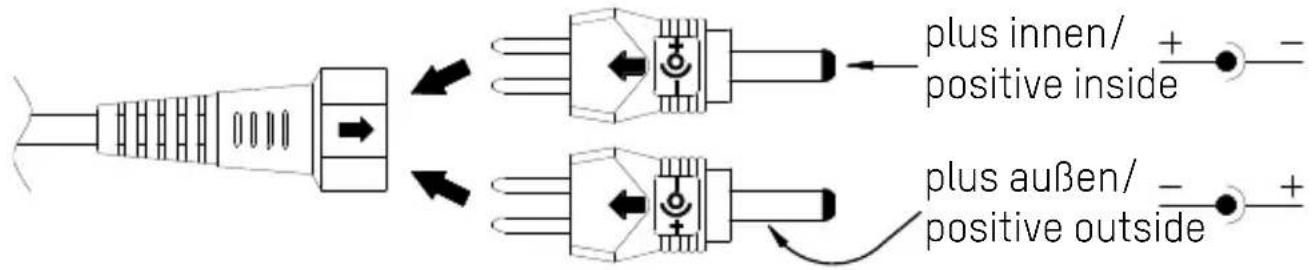

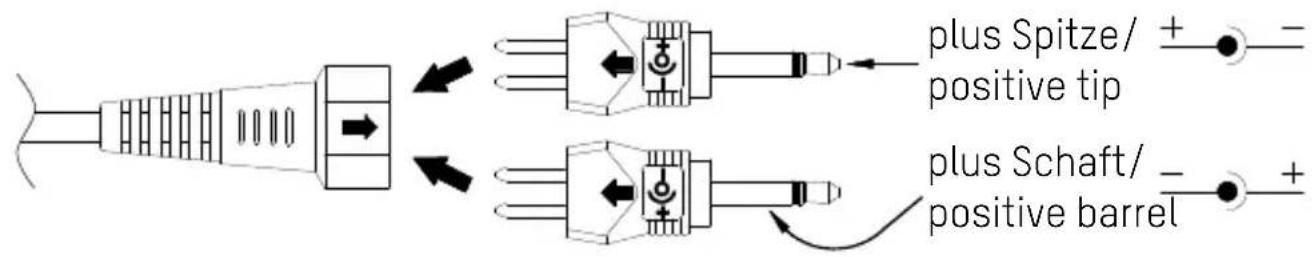

Polaritätswechsler / polarity inverter

• mit Hohlstecker / with coaxial plug

-mit Klinkenstecker / with jack plug

(2)

Ladezeitentabelle / Table of charging times

Anzahl der Zellen (Volt) Quantity of cells (Volt)	Ladestrom Charging current	Ladezeit pro 100mAh (ca.) Charging time per 100mAh (approx.)
4 [4.8V) 350mA 22 min.
5 [6.0V) 300mA 26 min.
6 [7.2V) 250mA 31 min.
7 [8.4V) 200mA 39 min.
8 [9.6V) 150mA 52 min.

D-BEDIENUNGSANLEITUNG

VORWORT

Sehr geehrte Kundin, sehr geehrter Kunde, herzlichen Dank, dass Sie sich für das Ladegerät ACS48 von ANSMANN entschieden haben. Wir wünschen Ohnen viel Freude mit diesen neuen Ladegerät. Ihr ANSMANN Team

SICHERHEITSHINWEISE

Vor Inbetriebnahme Bedienungsanleitung sorgfältig lessen und Sicherheitshinweise beachten!
Bei Beschädigungen am Gehäuse, Stecker oder Kabel das Gerät nicht in Betrieb fühmen. Wenden Sie sich an den autorisierten Fachhandel!
Es)durrenf nur 4-8 zellige Nickel/ Metallhydrid (NiMH) oder Nickel/Cadmium (NiCd) Akkupacks mit einer Nennspannung von 4,8-9,6V mit thisem Gerat geladen werden, bei anderen Akkupacks (z.B. Li-Ion oder Li-Po) besteht Explosionsgefahr!

Beim Kontaktieren der Akkupacks Polarität [+ / - ] beachten!
Gerätarf nur in geschlossenen, trockenen Räumen betrieben werden!
Um Brandgebung bzw. die Gefahr eines elektrischen Schlages auszuschreiben, ist das Gerät vor Feuchtigkeit und Regen zu schützen!
Reinigung- und Wartungsarbeiten nur bei gezogenem Netzstecker durchführten!
Gerät nicht öffnen!
Von Kindern fernhalten! Kinder sollenn beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen!
Dieses Gerät ist nicht zur Verwendung durch Personen (Kinder mit eingeschlossen) bestimmt, welche eingeschränkte körperliche, sensorische oder geistige Fähigkeiten aufweisen bzw. fehlende Erfahrung und Kenntnis im Umgang mit diesen Gerät haben. Solche Personen müssen von einer für ihre Sicherheit verantwortlichen Aufsichtsperson zuerst instruiert oder während der Gerätebedienung beaufsichtigt werden!

Nichtbeachtung der Sicherheitshinweise kann zu Schäden am Gerät, an den Akkus oder zu gefährlichen Verletzungen von Personen führen!

FUNKTIONSÜBERSICHT

Ladegerät für 4-8 zellige NiMH/NiCd Akkupacks [4,8V-9,6V]
Inkusive Adapterkabel mit Tamiya Buchse für Racing Packs
Inklusive Polaritätswechsler und 8 verschiedene Ausgangsstecker
LED-Ladeanzeige
Kurzschluss- und Verpolschutz
Weltweit einsetzbar durch Weitbereichs-Netzteil (100-240V AC / 50-60Hz)

WICHTIGE EINSTELLUNGEN VOR INBETRIEBNAHME Im Lieferumfang sind ein Adapterkabel mit Tamiya Buchse sowie 8 handelsübliche Stecker für den Anschluss am Polaritätswechsler enthalten. Wahlen Sie den für ihre Anwendung richtig Stecker oder das Tamiya Adapterkabel. Der gewählte Stecker muss stramm aber klemmfrei in das zu be

treibende Gerät einzusetzen sein.itte keine Gewalt anwenden!

Beim Anschluss eines Steckers am Polari-tatswechsler mussen Sie unbedingt auf die benötigte Polung des zu ladenden Akk-upacks achten (siehe Abbildung 1). Falsche Polarität kann den Akkupack zerstören!

INBETRIEBNAHME

Kontaktieren Sie den Akkupack am Ladegerät und schlieben Sie das Ladegerät an die Stromversorgung an (100-240V AC 50-60Hz). Bei richtiger Polung leuchtet die Ladeanzeige des Ladegerätes dauerhaft rot und der Akkupack wird geladen. Sollte die Ladeanzeige rot blinken, überprüfen Sie den Akkupack, er wurde entweder verpolt angeschlossen oder er ist defekt (Kurzschluss).

Das Ladegerätlädt Akkupacks dauerhaft, eine automatische Unterbrechung des Ladevorgangs erfolgt nicht. Ermitteln Sie deshalb die Ladezeit anhand der Tabelle (siehe Abbildung 2) und beenden Sie den Ladevorgang nach der errechneten Zeit um eine Überladung zu vermeiden.

Hier ein Beispiel, wie Sie die Ladezeit für einen 6-zelligen Akkupack (7,2V) mit einer Kapazität von 1500mAh errechnen:

Ladezeit je 100mAh laut Tabelle = 31 Min.
Kapazität des Akkupacks 1500mAh / 100mAh = 15
15×31Min. =465 Min.(7Std.45Min.)

UMWELTHINWEISE

Werfen Sie das Gerät keinesfalls in den normalen Hausmüll. Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über ihreCOMMUNALE Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit ihrer Entsorgungseinrichtung in Verbindung. Führn Sie alle Verpackungsmaterialien einer umweltgerechten Entsorgung zu.

WARTUNG/PFLEGE

Um eine einwandfrei Funktion des Gerätes sicherzustellen, halten Sieitte die Kontakte von Ladegerät und Akkus frei von Verschmutzungen. Reinigungdes Gerätes nur bei gezogenem Netzstecker und mit einem trockenen Tuch durchfuhren.

TECHNISCHE DATEN

Eingangsspannung: 100-240V AC / 50-60Hz

Ausgangsspannung: 5,8V-11,6V

[fur 4,8V-9,6V Akkupacks]

Ladestrom: 350mA-150mA

HAFTUNGSAUSSCHLUSSE

Die in dieser Bedienungsanleitung enthaltenen Informationen konnen ohne Vorankündigung geändert werden. ANSMANN übernimmt keine Haftung für direkte, indirekte, zufällige oder sonstige Schäden oder Folgeschäden, die durch unsachgemäß Handhabung oder durch Missachtung der in dieser Bedienungsanleitung enthaltenen Informationen entstehen.

GARANTIEHINWEISE

Auf das Gerät bieten wir eine dreijährige Garantie. Bei Schäden am Gerät, die infolge Nichtbeachtung der Bedienungsanleitung entstehen oder von minderwertigen Akkus verursacht werden, kann keine Garantie gewährt werden.

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung. 01/2015

GB - INSTRUCTION MANUAL ACS48

FOREWORD

Dear Customer,

Technische Änderungen vorbehalten | Keine Haftung für Irrtümer und Druckfehler
