Producttype	NiMH/NiCd acculader
Merk	ANSMANN
Model	ACS 48
Categorie	Modelbouw
Voeding	100-240 V AC, 50-60 Hz
Uitgang	5,8 V - 11,6 V (voor accu's 4,8 V - 9,6 V)
Laadstroom	350 mA - 150 mA
Aantal ondersteunde cellen	4 tot 8 cellen
Accutype	NiMH en NiCd
Beveiliging	Kortsluiting en omgekeerde polariteit
Indicatielampje	Rood lampje brandt (laden), knippert (polariteitsfout of defecte accu)
Inbegrepen accessoires	Tamiya adapterkabel, 8 omkeerbare uitgangsconnectoren
Gebruik	Alleen binnenshuis, niet in vochtige omgeving
Reiniging	Loskoppelen en reinigen met een droge doek
Veiligheid	Niet openen, buiten bereik van kinderen houden
Garantie	3 jaar
Milieu-informatie	Niet bij het huishoudelijk afval gooien, recycleren

Veelgestelde vragen - ACS 48 ANSMANN

Welke soorten accu's kan ik laden met de ANSMANN ACS 48?

Alleen NiMH- of NiCd-accu's van 4 tot 8 cellen (nominale spanning 4,8 V tot 9,6 V).

Hoe sluit ik de accu aan op de lader?

Gebruik de Tamiya adapterkabel of een van de 8 meegeleverde connectoren en let op de polariteit (zie figuur 1). Steek er voorzichtig in.

Wat betekent een continu rood lampje?

De accu wordt correct geladen.

Wat moet ik doen als het lampje rood knippert?

Controleer de polariteit (omgekeerd?) of of de accu defect is (kortsluiting).

Hoe bereken ik de laadtijd?

Raadpleeg de tabel (figuur 2): laadtijd per 100 mAh (31 minuten voor een 7,2 V accu). Vermenigvuldig met de capaciteit gedeeld door 100.

Kan ik de lader permanent aangesloten laten?

Hij blijft laden zolang hij is aangesloten. Koppel de accu los na de berekende tijd om overladen te voorkomen.

Wat zijn de veiligheidsvoorschriften?

Lees de handleiding, niet gebruiken als beschadigd, niet blootstellen aan vocht, loskoppelen voor reiniging, niet openen, buiten bereik van kinderen houden.

Hoe reinig ik de lader?

Haal de stekker uit het stopcontact, reinig met een droge doek.

Wat is de garantie op deze lader?

3 jaar, dekt geen schade door accu's van slechte kwaliteit, niet-naleving van instructies of gebrek aan onderhoud.

Hoe moet ik de lader aan het einde van zijn levensduur weggooien?

Niet bij het huishoudelijk afval gooien. Inleveren bij de verkoper of in een recyclecentrum.

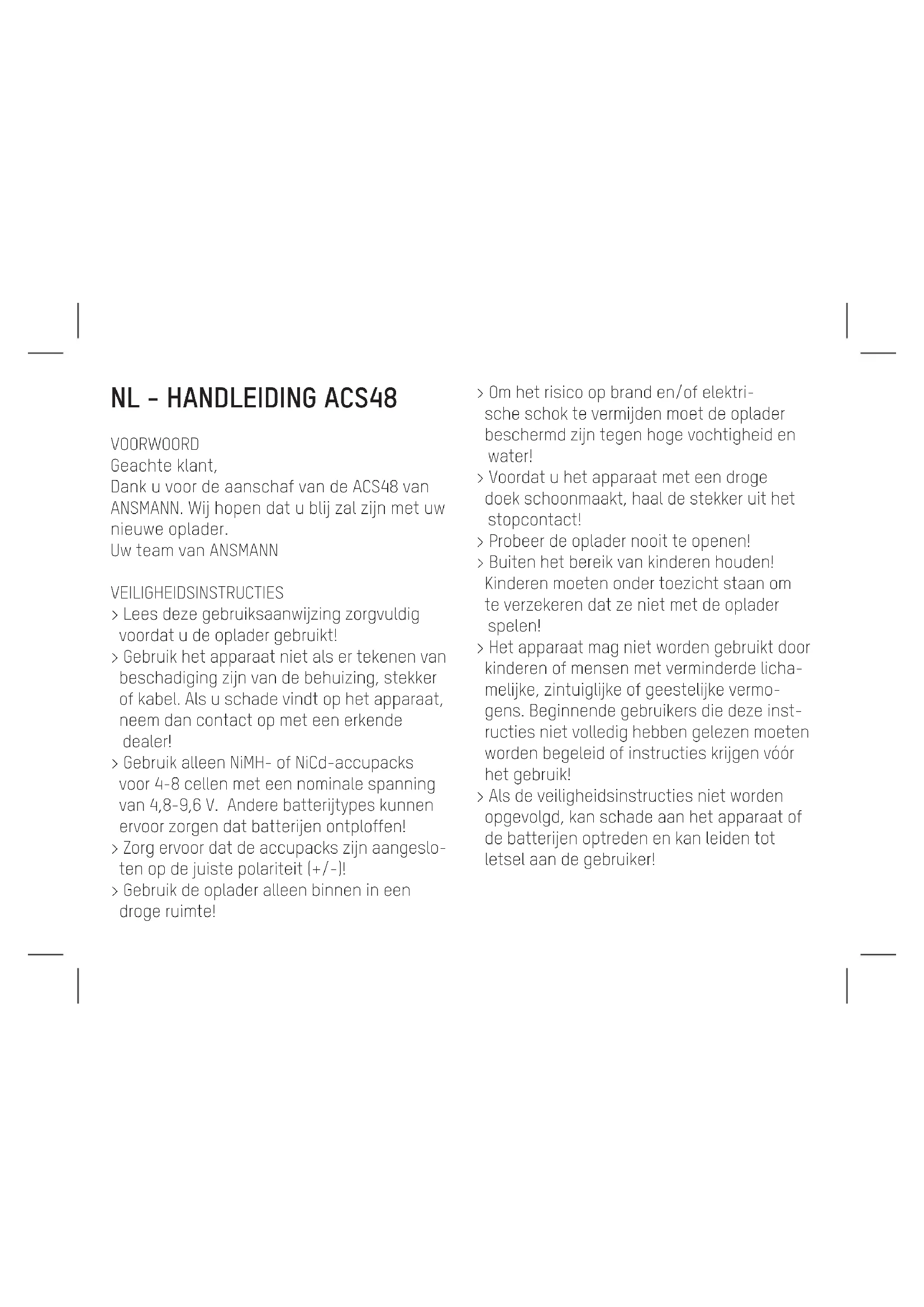

GEBRUIKSAANWIJZING ACS 48 ANSMANN

Dank u voor de aanschaf van de ACS48 van

ANSMANN. Hij hopen dat u blij zal+zijn met uwieve oplader.

Uw team van ANSMANN

VEILIGHEIDSINSTRUCTIES

Lees deze gebruiksaanwijzing zorgvuldig voordat u de oplader gebruikt!
Gebruik het apparaat Niet als er tekenen van beschadiging zichn van de behuizing, stekker of kabel. Als u schade vindt op het apparaat, neem dan contact op met een erkende dealer!
Gebruik alleen NiMH- of NiCd-accupacks voor 4-8 cellen met een nominale spanning van 4,8-9,6 V. Andere batterijtypes+kennenervoordzorgen dat batterijen ontploffen!
Zorg ervoor dat de accupacks zijn aangeslo- ten op de juiste polariteit (+ / - )!
Gebruik de oplader alleen binnen in een droge ruimte!

Om het risico op brand en/of elektrische schok te vermijden要去 de oplader beschermd zich降到 hoge vochtigkeit en water!
Voordat u het apparaat met een droge doek schoonmaakt, haal de stekkeruit het stopcontact!
Probeer de oplader nooit te openen!
Buiten het bereik van kinderen houden! Kinderen要去en onder toezicht staan om te verzeker denat ze Niet met de oplader spelen!
Het apparaat mag Niet worden gebruikt door kinderen of mensen met verminderde lichamelijke, zintuiglijke of geestelijkke vermogens. Beginnende gebruikers die deze instructies Niet volledig hebben gelezen要去en worden begeleid of instructies krijgen voor het gebruik!
Als de veiligheidsinstrumenties nicht worden opgevolgd, kan schade aan het apparaat of de batterijen optreden en kan leiden tot letsel aan de gebruiker!

OVERZICHT VAN DE FUNCTIONS

Oplader voor NiMH/NiCd-accupacks met 4-8 cellen (4,8 V-9,6 V)
Inclusief een adapterkabel met Tamiya -aansluiting voor RC-packs
Inclusief 8 polariteit omkeerbare uitgangsanaansluitingen
LED-indicator
Bescherming gegen kortsluiting en omgekeerde polariteit
Voor wereldwijd gezebruik [100-240 V AC/50-60 Hz]

BELANGRIJKE INSTELLINGEN VOOR GEBRUK Inbegren in de levering+zijn een adapterkabel met Tamiya-aansluiting en 8 standardstekkers voor aansluiting met de juiste polariteit. Kies de juiste stekker of Tamiya-adapterkabel voor uw toepassing. De adapterkabel- of aansluitingen要去en op de juiste manier passen door gebruik te makeen van een beetje druk. Gebruik geen extreme kracht!

Wanner u een uitgangsstekker aansluit,
controleer dat de benodigde polariteit van

de accupack juist is (zie afbeelding 1). Omgekeerde polariteit kan de accu vernietigen!

WERKING

Sluit de occupack aan op de oplader en steek de oplader in het stopcontact (100-240 V AC 50-60 Hz).

Als de polariteit juist is zal de laadindicator permanent rood oplichten terwijl de accupack worden opgeladen. Als de laadindicator rood knippert, controller of de accupack omgekeerd is aangesloten of deze defect is (kortsluiting).

De oplader blijft continu de accupack opladen verwijl deze aangesloten is. Bepaal waarom de oplaadtijd aan de hand van de tabel (zie afbeelding 2). Koppel de accupack los na de berekendeijd om zo overladen te voorkomen.

Voorbeeld voor het berekenen van de oplaadtijd voor een accupack (7,2 V) met 6 cellen met een capaciteit van 1500 mAh: > oplaadtijd per 100 mAh volgens de tabel = 31 min.

capaciteit van de accupack 1500 mAh/100 mAh = 15
15×31min. =465min.(7u.45min.)

MILIEU

Gooi het apparaat Niet weg met het huishoudelijk afval. Breng het apparaat terug maar uw dealer, het dichtstbijzijnde recycling-scentrum of inzamelpunt. Recycle ook het verpakkingsmateriaal.

ONDERHOUD

Om ervoor te zorgen dat de oplader goed werk, houdt u de aansluitingen in de oplaadsleuven vrij van vuil en stof. Haal de stekker uit het stopcontact en gebruik alleen een droge doek om het apparaat schoon te make.

TECHNISCHE GEGEVENS

Invoor: 100-240 V AC/50-60 Hz

Uitvoer: 5,8 V-11,6 V (voor 4,8 V-9,6 V accupack)

Laadstroom: 350 mA-150 mA

DISCLAIMER

De informatatie in deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd. ANSMANN aanvaard geen aansprakelijkheid voor directe, indirecte, accidentele of andere vorderingen door het apparaat Niet te gebruiken zoals aangegeven in deze handleiding. Gevolgschade worden op geen enkel ogenblick aanvaard.

GARANTIE

Wij bieden hierbij 3aar garantie aan op deze oplader. Deze geldt nicht wonneer schade wordt veroorzaakt door: het gebruik van lage kwaliteit batterijen, Niet-naleving van de gebruiksaanwijzing of fysieke schade als gevolg van gebrek aan zorg.

Technische gegevens können zonder voorafgaande kennisgeving worden gewijzigd. Er worden geen aansprakelijkheid aanvaard voor typografische fouten of omissies. 01/2015
