Koolweld 2 - Lodówka GYS - Bezpłatna instrukcja obsługi

Typ produktu	Zestaw chłodzący do chłodzonych cieczą uchwytów MIG/MAG
Marka	GYS
Model	Koolweld 2
Wymiary (ok.)	400 x 300 x 300 mm
Waga (ok.)	15 kg
Zasilanie	230 V, 50/60 Hz (przez kompatybilny generator)
Pojemność zbiornika	5,5 litra
Zalecany płyn chłodzący	Nr ref. 062511 (niska przewodność, antykorozyjny, przeciwzamrożeniowy)
Stopień ochrony	IP23
Temperatura pracy	-10 do +40 °C
Temperatura przechowywania	-20 do +55 °C
Dopuszczalna wilgotność	≤ 90 % w 20 °C / ≤ 50 % w 40 °C
Maksymalna wysokość	1000 m
Kompatybilność z generatorem	NEOMIG-i (autowykrywanie)
Tryby pracy	Auto, Wł., Wył., Purge
Ochrona termiczna	Tak (ochrona uchwytu przed przegrzaniem)
Ochrona poziomu wody	Tak (wykrywanie poziomu min/maks)
Ochrona przepływu wody	Tak (wykrywanie zatkania lub uszkodzenia)
Konserwacja	Wymiana płynu co 12 miesięcy; odkurzanie wewnętrzne
Gwarancja	2 lata (części i robocizna)

Często zadawane pytania - Koolweld 2 GYS

Jaki płyn chłodzący stosować w Koolweld 2?

Należy bezwzględnie stosować specyficzny płyn chłodzący GYS nr ref. 062511, o niskiej przewodności elektrycznej, antykorozyjny i przeciwzamrożeniowy. Użycie standardowego płynu samochodowego może spowodować stałe osady w wyniku elektrolizy i uszkodzić układ.

Jak odpowietrzyć pompę zestawu chłodzącego?

Podczas pierwszego użycia lub po całkowitym opróżnieniu napełnij zbiornik do poziomu max. Podłącz wąż odpowietrzający do niebieskiego złącza (wylot), drugi koniec umieść w pustym pojemniku. Na interfejsie NEOMIG-i wybierz System/Zestaw chłodzący i uruchom procedurę odpowietrzania. Gdy płyn znajdzie się w pojemniku, zatrzymaj pompę i wlej płyn z powrotem do zbiornika.

Jakie są możliwe kody błędów i co robić?

Komunikaty błędów są wyświetlane na interfejsie generatora NEOMIG-i. Sprawdź instrukcję powiązanego generatora. Typowe usterki obejmują: niski poziom wody, niewystarczający przepływ lub przegrzanie. Sprawdź poziom płynu, brak zatkanych węży i działanie wentylatora.

Czy Koolweld 2 jest kompatybilny z generatorami innymi niż NEOMIG-i?

Instrukcja wspomina tylko o kompatybilności z serią NEOMIG-i. W przypadku innych generatorów prosimy o kontakt z producentem. Zestaw chłodzący jest sterowany za pomocą dwóch wstępnie okablowanych wiązek.

Jak opróżnić zestaw chłodzący przed transportem?

Zaleca się opróżnienie zestawu chłodzącego przed transportem. Poczekaj, aż płyn ostygnie (nigdy nie opróżniaj na gorąco). Otwórz korek spustowy (jeśli jest) lub użyj węża odpowietrzającego, aby usunąć płyn do odpowiedniego pojemnika. Zużyty płyn utylizuj zgodnie z lokalnymi przepisami.

Jaka jest pojemność zbiornika i jak sprawdzić poziom?

Pojemność zbiornika wynosi 5,5 litra. Poziom sprawdza się na wskaźniku napełnienia (II-4) z przodu zestawu. Poziom powinien być utrzymywany między MIN a MAX, najlepiej na MAX, aby zoptymalizować współczynnik pracy uchwytu.

Czy można używać Koolweld 2 z uchwytem chłodzonym powietrzem?

Tak, ale należy wyłączyć zestaw chłodzący (tryb OFF) na interfejsie generatora NEOMIG-i. W przeciwnym razie pompa pracowałaby bez potrzeby, co nie jest zalecane.

Jakie są zalecane przeglądy okresowe?

Zaleca się coroczną konserwację: odkurzanie wewnętrzne sprężonym powietrzem, sprawdzenie połączeń elektrycznych przez wykwalifikowany personel oraz wymianę płynu chłodzącego co 12 miesięcy, aby uniknąć osadów. Sprawdź także stan przewodu zasilającego.

Co zrobić, gdy miga kontrolka poziomu wody?

Oznacza to niewystarczający poziom lub usterkę przepływu. Sprawdź poziom płynu i uzupełnij do MAX. Jeśli problem nie ustępuje, sprawdź, czy nie ma wycieków lub zatkanych przewodów. Sprawdź instrukcję generatora w celu uzyskania konkretnych kodów.

Czy Koolweld 2 może być używany na zewnątrz?

Tak, dzięki stopniowi ochrony IP23 jest chroniony przed ciałami stałymi o średnicy >12,5 mm oraz przed deszczem padającym pod kątem 60°. Unikaj jednak bezpośredniego nasłonecznienia i ulewnego deszczu.

INSTRUKCJA OBSŁUGI Koolweld 2 GYS

OSTRZEŻENIA - ZASADY BEZPIECZEŃSTWA

WPROWADZENIE I OPIS OGÓLNY

Niniejsza instrukcja musi być przeczytana i zrozumiana przed rozpoczęciem eksploatacji. Nie wolno przeprowadzać żadnych modyfikacji ani konserwacji, które nie zostały określone w instrukcji.

Producent nie ponosi odpowiedzialności za jakiekolwiek szkody osobowe lub majątkowe spowodowane użytkowaniem urządzenia niezgodnie z zaleceniami podanymi w niniejszej instrukcji.

W przypadku problemów lub wątpliwości należy skonsultować się z wykwalifikowaną osobą, która przeprowadzi instalację w sposób prawidłowy.

OTOCZENIE

Urządzenie może być używane wyłącznie do spawania w zakresie podanym na tabliczce znamionowej i/lub w instrukcji. Należy przestrzegać dyrektyw dotyczących bezpieczeństwa. W przypadku niewłaściwego lub niebezpiecznego użycia produktu producent nie ponosi odpowiedzialności.

Stanowisko powinno być używane w pomieszczeniach wolnych od substancji tj. kurz, kwasy, gazy lub innych substancji żrácych. W trakcie użytkowania należy zapewnić odpowiedni przepływ powietrza.

Zakres temperatur:

Użytkowanie od -10 do +40°C (od +14 do + 104°F).

Przechowywanie w temperaturze od -20 do +55°C (-13 do 131°F).

Wilgotność powietrza:

Mniejsza lub równa 50%, w temperaturze 40°C (104°F).

Mniejsza lub równa 90%, w temperaturze 20°C (68°F).

Poziom:

Do 1000 m n.p.m. (3280 stóp).

OCHRONA SIEBIE I INNYCH

Spawanie łukowe może być niebezpieczne i doprowadzić do poważnych obrażeń, a nawet śmierci.

Spawanie naraża ludzi na niebezpieczne źródło ciepła, promieniowanie świetlne łuku, pole elektromagnetyczne (uwaga na osoby noszące rozrusznik serca), ryzyko porażenia prądem, hałas i opary gazowe.

Aby chronić siebie i innych, należy przestrzegać poniższych instrukcji bezpieczeństwa:

Aby uchronić się przed oparzeniami i promieniowaniem, należy nosić odzież bez mankietów, izolującą, suchą, ognioodporną, w dobrym stanie i przykrywającą całe ciało.

Należy używać rękawic zapewniających izolację elektryczną i termiczną.

Należy stosować odpowiednią ochronę spawalniczą lub przyłbicę zapewniającą wystarczający poziom ochrony (w zależności od aplikacji). Chronić oczy podczas czyszczenia. Szkła kontaktowe są szczególnie zabronione.

Czasami konieczne jest wydzielenie obszarów za pomocą ognioodpornych kurtyn w celu ochrony obszaru spawania przed promieniowaniem łuku, odpryskami i żarzącymi się odpadami.

Poinformować osoby przebywające w obszarze spawania, aby nie patrzyły na promienie łuku i stopione części, oraz aby nosiły odpowiednią odzież ochronną.

Jeżeli podczas spawania poziom hałasu przekracza dopuszczalny limit, należy używać słuchawek z redukcją szumów (dotyczy to również osób znajdujących się w obszarze spawania).

Należy trzymać ręce, włosy i ubrania z daleka od części ruchomych (wentylatorów), rąk, włosów, ubrań.

Nigdy nie zdejmować zabezpieczeń obudowy jednostki chłodzącej, gdy źródło prądu spawania jest pod napięciem, producent nie ponosi odpowiedzialności w razie wypadku.

Świeżo zespawane części są gorące i mogą spowodować poparzenia przy kontakcie z nimi. Aby przeprowadzić konserwację palnika, upewnij się, że wystygł on wystarczająco i odczekaj co najmniej 10 minut przed rozpoczęciem. Urządzenie chłodzące musi być włączone podczas używania palnika chłodzonego wodą, aby ciecz nie spowodowała poparzeń.

Ważne jest, aby zabezpieczyć miejsce pracy przed jego opuszczeniem, aby chronić ludzi i mienie.

OPARY SPAWALNICZE I GAZ

Dymy, gazy i pyły emitowane podczas spawania są niebezpieczne dla zdrowia. Należy zapewnić wystarczającą wentylację i może być wymagane powietrze. W przypadku niewystarczającej wentylacji rozwiązaniem może być maska na świeże powietrze. Sprawdź, czy ssanie jest skuteczne, sprawdzając je pod kątem norm bezpieczeństwa.

Uwaga! Spawanie w małym pomieszczeniu wymaga nadzoru z bezpiecznej odległości. Ponadto lutowanie niektórych materiałów zawierających ołów, kadm, cynk lub rteć, a nawet beryl, może być szczególnie szkodliwe, dlatego przed lutowaniem należy odtłuścić części.

Butle powinny być przechowywane w otwartych lub dobrze wentylowanych pomieszczeniach. Muszą one być w pozycji pionowej i utrzymywane na wsporniku lub na wózku.

Spawania nie należy przeprowadzać w pobliżu smarów lub farb.

Obszar spawania musi być całkowicie zabezpieczony, materiały łatwopalne muszą znajdować się w odległości co najmniej 11 metrów.

W pobliżu miejsc wykonywania prac spawalniczych powinien znajdować się sprzęt gaśniczy.

Należy uważać na rozpryski i iskry, nawet przez pęknięcia. Może to być źródłem ognia lub wybuchu.

Osoby, materiały łatwopalne i pojemniki znajdujące się pod ciśnieniem należy trzymać w bezpiecznej odległości.

Należy unikać spawania w zamkniętych pojemnikach lub rurach, a jeśli są otwarte, należy je opróżnić z wszelkich materiałów łatwopalnych lub wybuchowych (olej, paliwo, pozostałości gazu...).

Operacje szlifowania nie mogą być skierowane w stronę źródła prądu spawania ani w stronę materiałów łatwopalnych.

BEZPIECZEŃSTWO ELEKTRYCZNE

Zastosowana instalacja elektryczna musi być uziemiona. Należy używać zalecanego rozmiaru bezpiecznika oznaczonego na tablicy znamionowej.

Porażenie prądem elektrycznym może być źródłem poważnych, bezpośrednich lub pośrednich wypadków, a nawet śmierci.

Nigdy nie dotykać części znajdujących się pod napięciem wewnątrz lub na zewnątrz źródła prądu (palników, uchwytów, kabli, elektrod), ponieważ są one podłączone do obwodu spawalniczego.

Przed otwarciem źródła prądu spawania należy odłączyć je od sieci i odczekać 2 minuty, aby wszystkie kondensatory zostały rozładowane. Nie należy dotykać palnika lub uchwytu elektrody i zacisku uziemiającego jednocześnie.

W przypadku uszkodzenia przewodów i palników należy zapewnić ich wymianę przez wykwalifikowany i autoryzowany personel. Przekrój kabla należy dobrać odpowiednio do zastosowania. Zawsze używaj suchej, dobrej jakości odzieży, aby odizolować się od obwodu spawalniczego. We wszystkich środowiskach pracy należy nosić izolowane obuwie.

TRANSPORT I TRANZYT SPRZĘTU

Zaleca się opróżnienie urządzenia chłodzącego przed transportem. Nie należy przenosić urządzenia nad ludźmi lub przedmiotami.

INSTALACJA MATERIAŁU

• Umieść urządzenie na podłodze o maksymalnym nachyleniu 10°.
• Nie stosować w środowisku, gdzie występują pyły metali przewodzących.
• Materiał należy chronić przed zacinającym deszczem i nie wystawiać na działanie promieni słonecznych.
• Materiał o stopniu wyposażenia ochronnego IP23, co oznacza:
• ochronę przed dostępem do niebezpiecznych części różnych ciał stałych o średnicy > 12,5mm i
• ochronę przed deszczem pod kątem do 60% w stosunku do pionu.
  Materiał ten może być używany na zewnątrz, zgodnie z klasą ochrony IP23.

KONSERWACJA / PORADY

- Konserwacja powinna być przeprowadzana wyłącznie przez wykwalifikowaną osobę. Zalecana jest coroczna konserwacja. - Przed przystąpieniem do prac konserwacyjnych należy wyłączyć urządzenie i upewnić się, że jest ono odłączone od sieci, a wewnętrzny wentylator jest zatrzymany. Wewnątrz, napięcia i prądy są wysokie i niebezpieczne.

• Regularnie zdejmować pokrywę i wydmuchować kurz. Przy okazji należy zlecić wykwalifikowanemu personelowi sprawdzenie połączeń elektrycznych za pomocą izolowanego narzędzia.
• Regularnie sprawdzać stan techniczny przewodu zasilającego. Jeśli kabel zasilający jest uszkodzony, musi zostać wymieniony przez producenta, jego serwis lub osobę o podobnych kwalifikacjach, aby uniknąć jakiegokolwiek niebezpieczeństwa.
• Pozostawić otwory wentylacyjne źródła prądu spawania wolne dla wlotu i wylotu powietrza.

Płyn chłodzący powinien być wymieniany co 12 miesięcy, aby zapobiec zatkaniu układu chłodzenia palnika przez osady. Wszelkie wycieki lub pozostałości produktu po użyciu muszą być poddane obróbce w odpowiednim zakładzie oczyszczania. Jeśli to możliwe, produkt powinien zostać poddany recyklingowi. Zabrania się wyrzucania zużytego produktu do zbiorników wodnych, dołów lub kanalizacji. Rozcieńczony płyn nie powinien być odprowadzany do kanalizacji, chyba że jest to dozwolone przez lokalne przepisy.

INSTALACJA - FUNKCJONOWANIE URZĄDZENIA

Tylko doświadczony i wykwalifikowany przez producenta personel może przeprowadzać instalację. Podczas montażu należy upewnić się, że źródło prądu jest odłączone od sieci. Szeregowe lub równoległe połączenia źródła prądu są zabronione.

OPIS

Chłodnica KOOLWELD 2 jest urządzeniem chłodzącym do płynnych palników MIG-MAG (L).

Jednostka chłodząca jest sterowana bezpośrednio przez źródło prądu za pomocą dwóch wstępnie okablowanych przewodów (II-1).

KOOLWELD 2

Kompatybilność źródła prądu NEOMIG-i

Sprzęt ten wyposażony jest w :

• system zabezpieczenia poziomu wody zapewniający minimalny poziom napełnienia dla prawidłowego funkcjonowania urządzenia i chłodzenia palnika.
• zabezpieczenie przepływu wody chroniące palnik przed zatkaniem się w obiegu wody lub uszkodzeniem belki palnika.
• zabezpieczenie termiczne chroniące palnik przed nieprawidłowym nagrzaniem.

Materiał ten jest automatycznie wykrywany przez źródło prądu.

NEOMIG-i:

Na panelu HMI wybrać «System/układ chłodzenia»:

• AUTO : aktywacja podczas spawania i dezaktywacja jednostki chłodzącej 10 minut po zakończeniu spawania.
• ON : urządzenie chłodzące jest stale kontrolowane.
• OFF : grupa jest dezaktywowana.
• OPRÓŻNIANIE : funkcja dedykowana do opróżniania agregatu chłodniczego lub napełniania przewodów, zabezpieczenia są wtedy wyłączone.

POŁĄCZENIE (I)

Podłączenie lub odłączenie 2 wiązek pomiędzy generatorem a jednostką chłodzącą musi być wykonane przy wyłączonym generatorze. Wyłączyć zasilanie poprzez odłączenie generatora i odczekać dwie minuty.

OPIS SPRZĘTU (II)

1- Wstępnie okablowane przewody przyłączeniowe
2- Korek wlewu paliwa
3- Bezpiecznik
4- Wskaźnik napełnienia
5- Wlot płynu chłodzącego (czerwony)
6- Odpływ płynu chłodzącego (niebieski)
7-- Przewód zajarzania

ZALEWANIE URZĄDZENIA CHŁODZĄCEGO

Przy pierwszym użyciu lub po całkowitym opróżnieniu zbiornika, używanie pompy może być trudne i powodować brak przepływu wody. Aby prawidłowo ją podłączyć, zaleca się użycie węża do zalewania dostarczonego z produktem (II-7) i postępowanie zgodnie z poniższymi instrukcjami:

• Napełnij zbiornik płynu chłodzącego do maksymalnego poziomu. Zbiornik ma pojemność 5.5 litrów.
• Podłącz wąż zajarzania do złącza wylotu niebieski płynu chłodzącego (II-6), a drugi koniec umieść w pustym pojemniku (najlepiej butelce).
• Włączyć źródło prądu.

NEOMIG-i :

Na HMI wybierz «System/Cooling Unit» i naciśnij ikone zaby rozpocząć procedurę zajarzania.

• Po zalaniu pompy (napelnieniu zbiornika czynnikiem chłodniczym), zatrzymaj agregat chłodniczy, naciskając jeden z przycisków na panelu HMI.
• Odłączyć wąż zasysający, zawrócić ciecz do urządzenia chłodzącego: pompa jest zainicjowana.

CHŁODZENIE CIECZA

WYPEŁNIANIE

Zbiornik urządzenia chłodzącego musi być napełniony do zalecanego poziomu MAX na wskaźniku z przodu urządzenia chłodzącego, natomiast nigdy poziom napełnienia nie powinien znajdować się poniżej MIN, chyba że zostanie wyświetlony komunikat ostrzegawczy. Niezbędne jest stosowanie specjalnego chłodziwa do spawarek o niskiej przewodności elektrycznej, które jest antykorozyjne i niezamarzające (nr kat. 062511).

Stosowanie innych płynów chłodzących, a w szczególności standardowych płynów samochodowych, może prowadzić do gromadzenia się stałych osadów w układzie chłodzenia w wyniku elektrolizy, co pogarsza chłodzenie, a nawet blokuje układ.

Ten zalecany poziom MAX jest niezbędny do optymalizacji czynników roboczych palnika chłodzonego cieczą.

Wszelkie uszkodzenia maszyny spowodowane użyciem chłodziwa innego niż zalecany typ nie będą uwzględniane w ramach gwarancji.

INSTRUKCJA UŻYTKOWANIA

NIGDY nie używaj urządzenia chłodzącego bez płynu chłodzącego, gdy pompa pracuje.
Przestrzegaj minimalnego poziomu. Nieprzestrzeganie tego zalecenia może spowodować trwałe uszkodzenie pompy układu chłodzenia.
2. Przed odłączeniem węży wlotu i/lub wylotu płynu do palnika należy upewnić się, że urządzenie chłodzące jest wyłączone. Płyn chłodzący jest szkodliwy i podrażnia oczy, błonę śluzową i skórę. Gorąca ciecz może powodować oparzenia.
3. Niebezpieczeństwo poparzenia gorącą cieczą. Nigdy nie należy opróżniać urządzenia chłodzącego po użyciu. Płyn w środku jest wrzący, poczekaj aż, ostygnie, zanim go opróżnisz.
TITANIUM : W trybie «AUTO» pompa chłodziarki uruchamia się po rozpoczęciu spawania. Po zakończeniu spawania pompa pracuje
4. jeszcze przez 10 minut. W tym czasie płyn chłodzi palnik spawalniczy i przywraca mu temperaturę pokojową. Po spawaniu pozostawić źródło prądu podłączone do prądu przez kilka minut, aby ostygl.

Aby użyć palnika MIG-MAG chłodzonego powietrzem, konieczne jest wyłączenie jednostki chłodzącej. Aby to zrobić, należy zapoznać się z instrukcją obsługi interfejsu źródła prądu.

KOMUNIKATY I KODY BŁĘDÓW

Sprzęt ten zawiera system monitorowania usterek zgłaszanych bezpośrednio do źródła prądu.

Należy zapoznać się z instrukcją obsługi przynależnego źródła prądu lub instrukcją obsługi interfejsu (HMI).

WARUNKI GWARANCJI

Gwarancja obejmuje wszystkie usterki lub wady produkcyjne przez okres 2 lat od daty zakupu (części i robocizna).

Gwarancja nie obejmuje:

• Wszelkich innych szkód spowodowanych transportem.
• Zwykłego zużycia części (Np. : kabli, zacisków itp.).
• Przypadków nieodpowiedniego użycia (błędów zasilania, upadków czy demontażu).
• Uszkodzenia związane ze środowiskiem (zanieczyszczenia, rdza, kurz).

W przypadku usterki należy zwrócić urządzenie do dystrybutora, załączając:

- dowód zakupu z datą (paragon fiskalny, fakturę...)

- notatkę z wyjaśnieniem usterki.

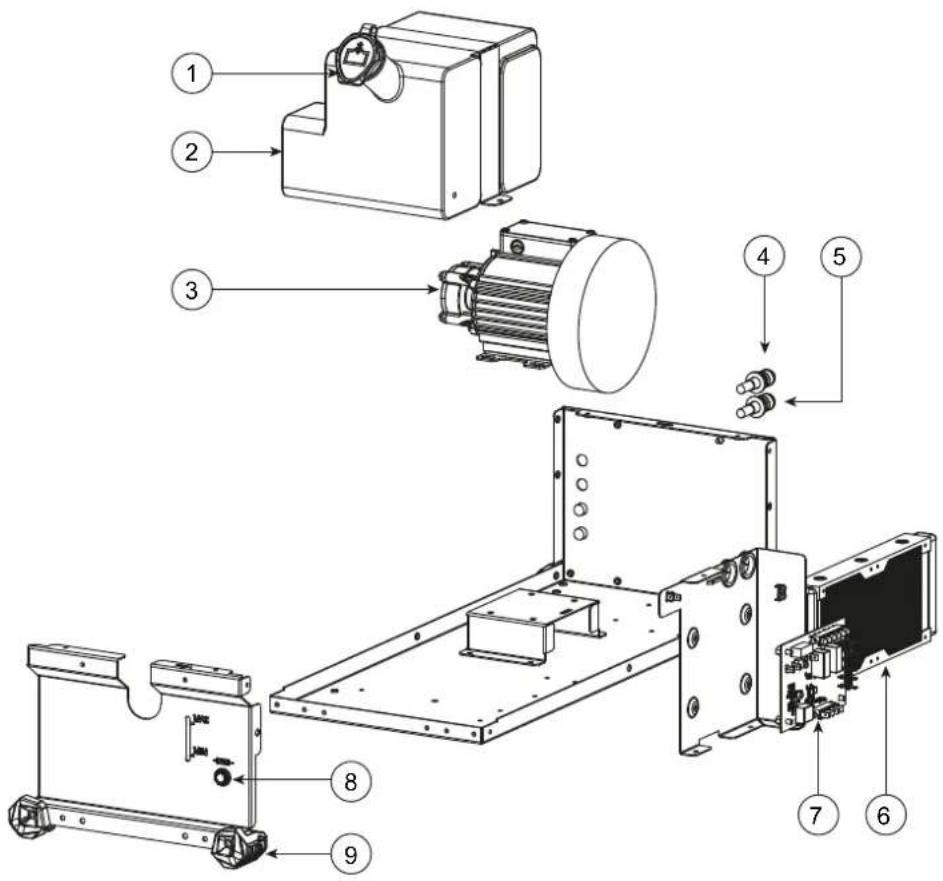

SPARE PARTS / ERSATZTEILE / PIEZAS DE REPUESTO / ЗАПАСНЫЕ ЧАСТИ / RESERVE ONDERDELEN / PEZZI DI RICAMBIO / CZĘŚCI ZAMIENNE
