INSTRUKCJA OBSŁUGI Cubus G 110 S Laserliner

Należy przeczytać w całości instrukcję obsługi, dołączoną broszurę „Zasady gwarancyjne i dodatkowe” oraz aktualne informacje i wskazówki dostępne przez łącze internetowe na końcu niniejszej instrukcji. Postępować zgodnie z zawartymi w nich instrukcjami. Niniejszy dokument należy zachować, a w przypadku przekazania urządzenia laserowego załączyć go.

Stosowanie zgodne z przeznaczeniem

Ten laser obrotowy jest przeznaczony do wyznaczania płaszczyzn poziomych. Dzięki zastosowaniu gwintu z boku obudowy 5/8", przeznaczonego do montażu na statywach, nadaj się on do ustawienia w pionie. Laser rotacyjny ma funkcję ręcznej regulacji nachylenia. Model Cubus jest kompatybilny z odbiornikami SensoLite 110, SensoLite 210, SensoLite 410 i SensoMaster M350, a Cubus Green z odbiornikami SensoLite G 110, SensoLite G 210, SensoLite 410 oraz SensoMaster M350.

Ogólne zasady bezpieczeństwa

• Wykorzystywać urządzenie wyłącznie zgodnie z przeznaczeniem podanym w specyfikacji.
  – Przyrządy pomiarowe oraz akcesoria nie są zabawkami dla dzieci. Przechowywać w miejscu niedostępnym dla dzieci.
  – Przebudowa lub zmiany w urządzeniu są niedozwolone i prowadzą do wygaśnięcia atestu oraz specyfikacji bezpieczeństwa.
  – Nie należy narażać urządzenia na wpływ obciążeń mechanicznych, ekstremalnej temperatury, wilgoci ani silnych wstrząsów.
  – Nie wolno używać urządzenia, jeżeli nastąpi awaria jednej lub kilku funkcji albo gdy baterie są zbyt słabe, jak również w przypadku uszkodzeń obudowy.
  – Przy zastosowaniu na zewnątrz należy zwracać uwagę na to, aby urządzenie było stosowane tylko w odpowiednich warunkach atmosferycznych bądź z zastosowaniem środków ochronnych.
  – Proszę przestrzegać środków bezpieczeństwa lokalnych lub krajowych organów w celu prawidłowego stosowania urządzenia.

Zasady bezpieczeństwa

Stosowanie laserów klasy 2

Promieniowanie laserowe! Nie kierować lasera w oczy! Laser klasy 2 | < 1 mW 635 / 515 nm

EN 60825-1:2014/A11:2021 / EN 50689:2021

– Uwaga: Nie patrzeć w bezpośredni lub odbity promień lasera.
– Nie kierować promienia lasera na osoby.
– W przypadku trafienia oka promieniem laserowym klasy 2 należy świadomie zamknąć oczy i natychmiast usunąć głowę z promienia.
– Nigdy nie patrzeć w promień lasera lub jego odbicia za pomocą instrumentów optycznych (lupy, mikroskopu, lornetki, ...).
– Nie używać lasera na wysokości oczu (1,40 ... 1,90 m).
– Podczas eksploatacji urządzeń laserowych należy przykryć wszelkie powierzchnie dobrze odbijające promienie, błyszczące oraz lustrzane.
- W obszarach publicznych bieg promieni ograniczyć w miarę możliwości za pomocą blokad i parawanów oraz oznaczyć obszar działania lasera za pomocą znaków ostrzegawczych.

Zasady bezpieczeństwa

Postępowanie z promieniowaniem elektromagnetycznym

– Przyrząd pomiarowy został skonstruowany zgodnie z przepisami i wartościami granicznymi kompatybilności elektromagnetycznej wg dyrektywy EMC 2014/30/UE.
– Należy zwracać uwagę na lokalne ograniczenia stosowania np. w szpitalach, w samolotach, na stacjach paliw oraz w pobliżu osób z rozrusznikami serca. Występuje możliwość niebezpiecznego oddziaływania lub zakłóceń w urządzeniach elektronicznych i przez urządzenia elektroniczne.
- W przypadku dokonywania pomiaru w pobliżu wysokiego napięcia lub w silnym przemiennym polu elektromagnetycznym dokładność pomiaru może być zaburzona.

Cechy szczególne produktu i funkcje

SENSOR AUTOMATIC

Laser rotacyjny ustawia się samoczynnie. Ustawia się go w j pozycji podstawowej w zakresie kąta roboczego ± 4°. Regulację przejmuje natychmiast automatyka: Trzy elektroniczne czujniki e rejestrują przy tym osie X, Y i Z.

ADS Tilt ^®

Anti Drift System (ADS) zapobiega błędom pomiaru. Zasada działania: 30 s po aktywacji ADS kontrolowane jest stale prawidłowe ustawienie lasera. W przypadku poruszenia urządzenia lub utraty wysokości odniesienia lasera następuje zatrzymanie lasera. Dodatkowo laser pulsuje, a dioda tilt świeci stale. Aby kontynuować pracę, jeszcze raz wcisnąć przycisk tilt albo wyłączyć i włączyć urządzenie.

Po włączeniu system ADS nie jest aktywny. W celu zabezpieczenia ustawionego urządzenia przed zmianą położenia na skutek czynników zewnętrznych należy włączyć system ADS, naciskając przycisk Tilt. Funkcję ADS sygnalizuje pulsowanie diody Tilt, patrz ilustracja.

System ADS włącza kontrolę dopiero 30 sekund po całkowitej niwelacji lasera (faza ustawiania). Pulsowanie diody Tilt w takcie sekundowym podczas fazy regulacji, szybkie miganie, gdy aktywny jest ADS.

Zasada działania systemu ADS

Laserliner

Transport LOCK: Urządzenie podczas transportu chronione jest specjalnym hamulcem silnikowym.

Pyłoszczelność i wodoszczelność- urządzenia pomiarowe charakteryzują się szczególną odpornością na pył i deszcz.

Obsługa zasilacza / akumulatora litowo-jonowego

- Akumulator można ładować w urządzeniu za pomocą dostarczonego zasilacza 9 V lub zewnętrznie poprzez gniazdo USB-C zintegrowane w akumulatorze ze standardowym zasilaczem USB-C.

- Zasilacz-ładowarkę wolno używać wyłącznie w zamkniętych pomieszczeniach. Wystawianie go na działanie wilgoci lub deszczu grozi porażeniem prądem elektrycznym.

– Przed użyciem urządzenia należy całkowicie naładować akumulator.

- Podłączyć zasilacz/ładowarkę do sieci i gniazda przyłączeniowego urządzenia pakietu akumulatorów. Stosować tylko załączony zasilacz / ładowarkę. Stosowanie nieprawidłowego zasilacza / ładowarki powoduje utratę gwarancji.

– Gdy akumulator jest ładowany, gdy jest zamontowany, czerwona kontrolka pracy LED świeci się na czerwono. Ładowanie jest zakończone, gdy diody LED świecą na zielono.

- Podczas ładowania urządzenia migają diody LED narastająco od prawej do lewej. Ładowanie jest zakończone, gdy diody LED świecą w sposób ciągły.

– Gdy poziom naładowania akumulatora jest bardzo niski, najpierw miga środkowa kontrolka pracy LED, a następnie wszystkie kontrolki LED migają synchronicznie do momentu, gdy urządzenie się wyłączy.

– Praca bez akumulatora: Urządzenie może być używane bez akumulatora, jeśli jest podłączone do sieci elektrycznej przez gniazdo sieciowe i dołączony zasilacz. W takim przypadku miga środkowa dioda pracy LED.

a Wylot lasera referencyjnego
b Głowica pryzmatyczna / wylot promienia lasera
c Pole obsługi
d Gniazdo przyłączeniowe na zasilacz / ładowarkę
e Gwint 5/8"
f Komora akumulatora

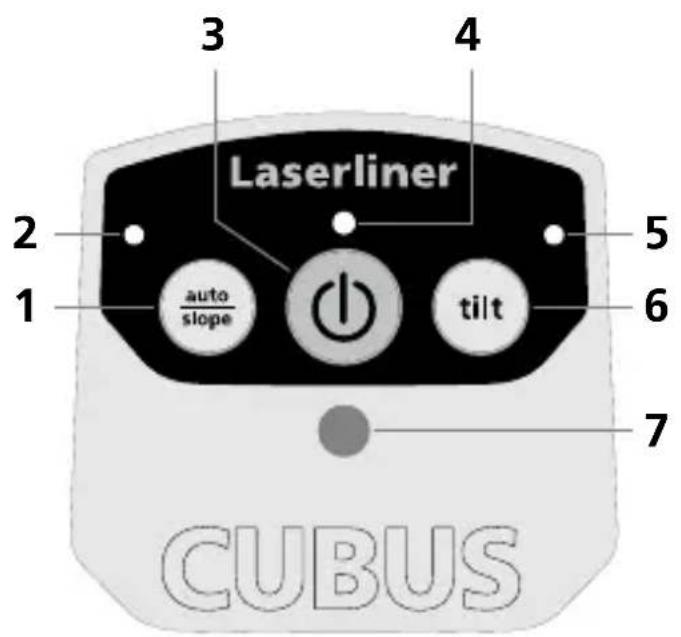

1 Funkcja auto/slope
2 Dioda funkcji auto/slope Dioda LED nie świeci: automatyczne ustawianie Dioda LED świeci: ręczne ustawianie
3 Przycisk WŁ/WYŁ
4 Wskaźnik działania (LowBat: dioda LED pulsuje)
5 Dioda funkcji tilt
6 Funkcja tilt
7 Pole odbioru sygnału podczerwonego

Laserliner

Wkładanie baterii do zdalnego sterowania

Otworzyć komorę baterii i włożyć baterie (2 x 1,5V LR03 (AAA)) zgodnie z symbolami instala cyjnymi. Zwrócić uwagę na prawidłową biegunowość.

8 Wyjście sygnału podczerwonego
9 Wskaźnik działania
10 Wybieranie prędkości rotacji 600 / 330 / 30 / 0 obr/min
11 Tryb skanowania 10° / 45° / 90° / 180°
12 Przycisk pozycjonowania (obracanie w prawo)
13 Przycisk pozycjonowania (obracanie w lewo)

Sieć przestrzenna: pokazuje poziomy lasera oraz funkcje.

auto: ustawienie automatyczne / man: ustawienie manualne

auto auto man

Niwelacja pozioma

Niwelacja pionowa

Piano inclinato Kąt 90° 90° funkcja

referencyjna

Niwelowanie poziome i pionowe

– Tryb poziomy: Ustawić urządzenie na możliwie równej powierzchni lub zamontować je na statywie.

– Tryb pionowy: Urządzenie z zamontowanym mocowaniem na statywie i na ścianie ustawić z boku. Panel obsługi skierowany jest ku górze. Za pomocą mocowania na statywie i na ścianie urządzenie można zamontować na statywie w zastosowaniu pionowym.

– Nacisnąć przycisk wł./ wył.

auto auto

(1)

(

Wyłączona dioda funkcji auto/slope: automatyczne ustawianie

- Urządzenie niweluje się automatycznie w zakresie ± 4°. Podczas fazy ustawiania laser i głowica pryzmatyczna są nieruchomo. Po zakończeniu niwelacji laser świeci stale i obraca się z prędkością maksymalną. Patrz też rozdziały „Sensor Automatic“ i „ADS-Tilt“.

Jeżeli urządzenie ustawione jest zbyt ukośnie (ponad 4°), głowica pryzmatyczna nie obraca się, a laser i dioda LED auto/slope pulsują. Należy wtedy ustawić urządzenie na równiejszej powierzchni.

Funkcja nachylenia

Większe nachylenia można uzyskać, stosując optymalną płytkę przechylną.

Wskazówka: Najpierw pozwolić urządzeniu ustawić się samoczynnie i ustawić płytkę przechylną na zero. Potem wyłączyć automatykę czujnikową przyciskiem auto/slope. Następnie nachylić urządzenie pod żądanym kątem.

Włączona dioda funkcji auto/slope: ręczne ustawianie

Laserliner

Tryby lasera

Tryb rotacyjny

Przycisk rotacji można ustawiać różne prędkości: 0, 30, 330, 600 obr./min

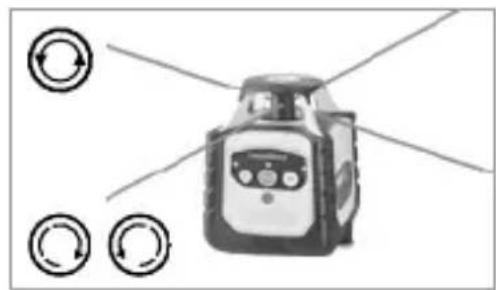

Aby przejść do trybu punktowego, należy naciskać przycisk rotacji aż do momentu zatrzymania się lasera. Laser można obracać do żądanej pozycji tylko przyciskami pozycjonowania.

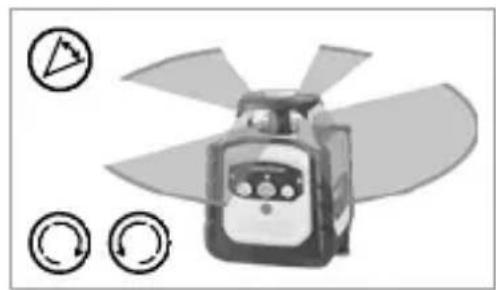

Przycisk Scan pozwala na aktywację i ustawienie segmentu świetlnego w 4 różnych szerokościach. Segment pozycjonuje się przyciskami kierunkowymi.

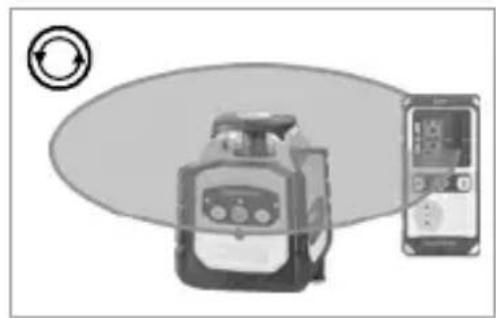

Tryb odbiornika ręcznego

Praca z opcjonalnym odbiornikiem laserowym: Ustawić laser rotacyjny na maksymalną prędkość obrotową i włączyć odbiornik laserowy. W tym celu zapoznać się należy z instrukcją obsługi odpowiedniego odbiornika laserowego.

Praca z laserem referencyjnym

Urządzenie jest wyposażone w laser referencyjny. W trybie pionowym laser referencyjny służy do ustawiania urządzenia. W tym celu laser referencyjny ustawić równolegle do ściany. Wtedy pionowa płaszczyzna lasera ustawiona jest pod kątem prostym do ściany, patrz rysunek.

Wskazówki dotyczące konserwacji i pielęgnacji

Oczyścić wszystkie komponenty lekko zwilżoną ściereczką; unikać stosowania środków czyszczących, środków do szorowania i rozpuszczalników. Przed dłuższym przechowywaniem należy wyjąć baterię. Przechowywać urządzenie w czystym, suchym miejscu.

Kalibracja

Przyrząd pomiarowy musi być regularnie kalibrowany i testowany w celu zapewnienia dokładności i sprawności. Zalecana jest kalibracja co 1–2 lata. W tym celu należy w razie potrzeby skontaktować się ze sprzedawcą lub działem serwisu UMAREX-LASERLINER.

Przepisy UE i UK oraz utylizacja

Urządzenie spełnia wszelkie normy wymagane do wolnego obrotu towarów w UE i UK.

Ten produkt, wraz z akcesoriami i opakowaniem, jest urządzeniem elektrycznym, które należy poddać recyklingowi w sposób przyjazny dla środowiska, zgodnie z dyrektywami europejskimi i brytyjskimi dotyczącymi zużytego sprzętu elektrycznego i elektronicznego, baterii i opakowań, w celu odzyskania cennych surowców. Urządzenia elektryczne, baterie i opakowania nie należą do odpadów domowych. Konsumenci są prawnie zobowiązani do bezpłatnego zwrotu zużytych baterii i akumulatorów do publicznego punktu zbiórki, punktu sprzedaży lub technicznego działu obsługi klienta. Przed oddaniem urządzenia do utylizacji należy wyjąć baterię z urządzenia przy użyciu dostępnych na rynku narzędzi, uważając, aby jej nie zniszczyć, po czym oddać ją do oddzielnej zbiórki. W przypadku jakichkolwiek pytań dotyczących wyjmowania baterii należy skontaktować się z działem serwisu UMAREX-LASERLINER. Należy skontaktować się z gminą w celu uzyskania informacji na temat odpowiednich zakładów utylizacji i przestrzegać odpowiednich instrukcji dotyczących utylizacji i bezpieczeństwa w punktach zbiórki.

Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz:

Cubus: https://packd.li/II/ANM/in

Dane Techniczne (Zmiany zastrzeżone. 24W43)
Automatyczne poziomowanie (zakres) ± 4°
Dokładność ± 0,15 mm / m
Niwelacja	poziomo/pionowo automatycznie za pomocą elektronicznych libelek i serwomotorów
Szybkość regulacji ok. 30 sek. w całym kącie roboczym
Prędkość obrotowa rotacji 0, 30, 330,	600 obr/min.
Długość fali laseraPromień odniesienia czerwony / zielony	635 nm / 515 nm
Klasa lasera	2 / < 1 mW (EN 60825-1:2014/A11:2021 / EN 50689:2021)
Pobór mocy	Akumulator litowo-jonowy 7,4V / 2,6Ah / 19,24Wh
Czas pracy czerwony / zielony ok. 25 h
Czas ładowania ok. 4 h
Warunki pracy	-10°C ... 50°C, wilgotność powietrza maks. 80% wilgotności względnej, bez skrapłania, wysokość robocza maks. 4000 m nad punktem zerowym normalnym
Warunki przechowywania	-10°C ... 70°C, wilgotność powietrza maks. 80% wilgotności względnej
Klasa ochrony IP 66
Wymiary (szer. x wys. x gł.)	130 x 160 x 145 mm (z mocowaniem na statywie i na ścianie)
Masa	1300 g (z mocowaniem na statywie i na ścianie)
Pilot
Pobór mocy 2 x 1,5V LR03 (AAA)
Zasięg zdalnego sterowania do 30 m (podczerwień IR)
Masa 70 g (z baterie)

Kontrola Kalibracji - przygotowanie

Można w każdej chwili sprawdzić kalibrację. Stawiamy niwelator w środku pomiędzy dwiema łatami (ścianami), które są oddalone o co najmniej 5 m. Proszę włączyć urządzenie. Dla najlepszego skontrolowania używamy statywu.

WAŻNE: funkcja Sensor Automatic musi być aktywna (dioda auto/slope nie świeci).

1. Zaznaczamy punkt A1 na ścianie.
2. Obracamy niwelator o 180° i zaznaczamy punkt A2.

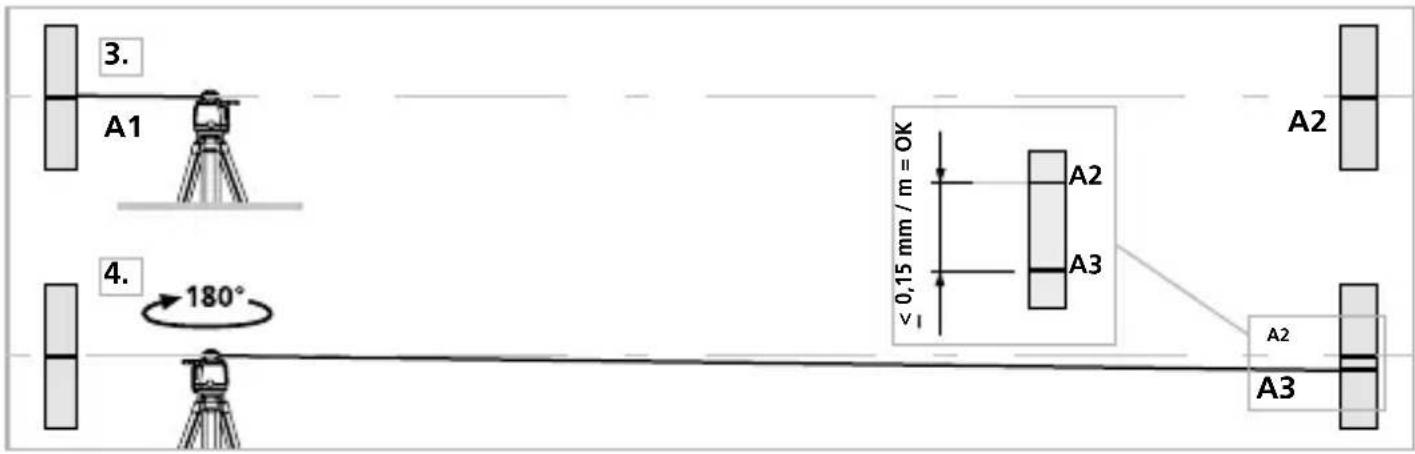

Kontrola Kalibracji

1. Ustaw najbliżej jak to możliwe ściany na wysokości punktu zaznaczonego A1.
2. Obróć niwelator o 180° i zaznacz punkt A3. Różnica pomiędzy A2 i A3 jest tolerancją.
3. Powtórzyć punkty 3 i 4 dla sprawdzenia osi Y i Z.

Jeżeli w osi X, Y lub Z odległość między punktami A2 i A3 przekracza 0,15 mm / m, konieczne jest powtórzenie justowania. Skontaktuj się z lokalnym handlowcem lub serwisem Umarex Laserliner.

!
