GEBRUIKSAANWIJZING Cubus G 110 S Laserliner

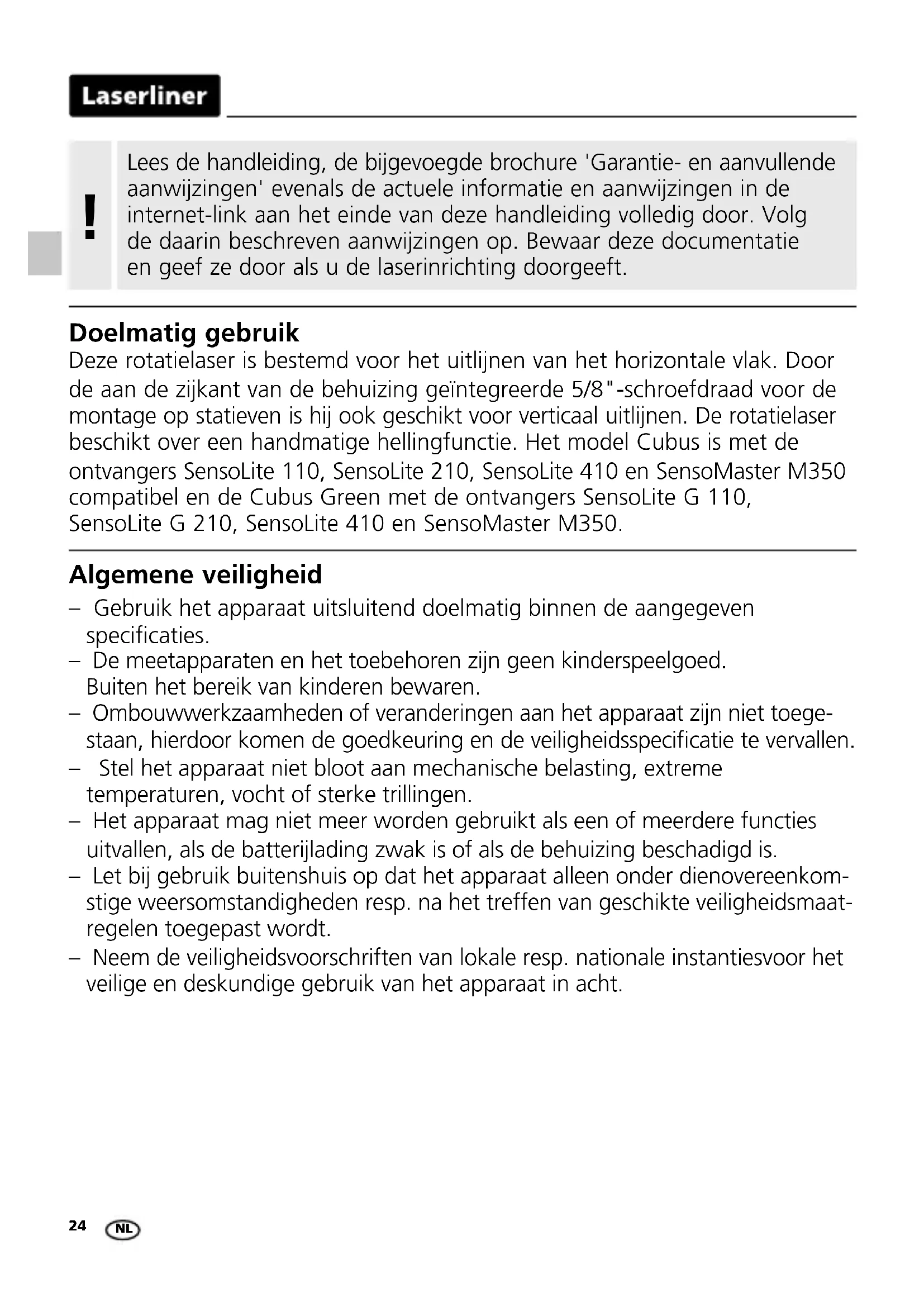

a horizontal reference between points A1 and A2.24 Algemene veiligheid – Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specicaties. – De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren. – Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet toege- staan, hierdoor komen de goedkeuring en de veiligheidsspecicatie te vervallen. – Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen. – Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen, als de batterijlading zwak is of als de behuizing beschadigd is. – Let bij gebruik buitenshuis op dat het apparaat alleen onder dienovereenkom- stige weersomstandigheden resp. na het treffen van geschikte veiligheidsmaat- regelen toegepast wordt. – Neem de veiligheidsvoorschriften van lokale resp. nationale instantiesvoor het veilige en deskundige gebruik van het apparaat in acht. Doelmatig gebruik Deze rotatielaser is bestemd voor het uitlijnen van het horizontale vlak. Door de aan de zijkant van de behuizing geïntegreerde 5/8"-schroefdraad voor de montage op statieven is hij ook geschikt voor verticaal uitlijnen. De rotatielaser beschikt over een handmatige hellingfunctie. Het model Cubus is met de ontvangers SensoLite 110, SensoLite 210, SensoLite 410 en SensoMaster M350 compatibel en de Cubus Green met de ontvangers SensoLite G 110, SensoLite G 210, SensoLite 410 en SensoMaster M350. Lees de handleiding, de bijgevoegde brochure 'Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u de laserinrichting doorgeeft.

– Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU. – Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk. – Bij de toepassing in de buurt van hoge spanningen of hoge elektromagnetische wisselvelden kan de meetnauwkeurigheid negatief worden beïnvloed. EN 60825-1:2014/A11:2021 / EN 50689:2021 Veiligheidsinstructies Omgang met elektromagnetische straling – Opgelet: Kijk nooit in de directe of reecterende straal. – Richt de laserstraal niet op personen. – Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten en uw hoofd zo snel mogelijk uit de straal te bewegen. – Bekijk de laserstraal of de reecties nooit met behulp van optische apparaten (loep, microscoop, verrekijker, …). – Gebruik de laser niet op ooghoogte (1,40 ... 1,90 m). – Goed reecterende, spiegelende of glanzende oppervlakken moeten tijdens het gebruik van laserinrichtingen worden afgedekt. – In openbare verkeersbereiken moet de lichtbaan zo goed mogelijk door afbakeningen en scheidingswanden beperkt en het laserbereik door middel van waarschuwingsborden gekenmerkt worden. Laserstraling! Niet in de straal kijken! Laser klasse 2 | < 1 mW 635 / 515 nm Veiligheidsinstructies Omgang met lasers van klasse 226

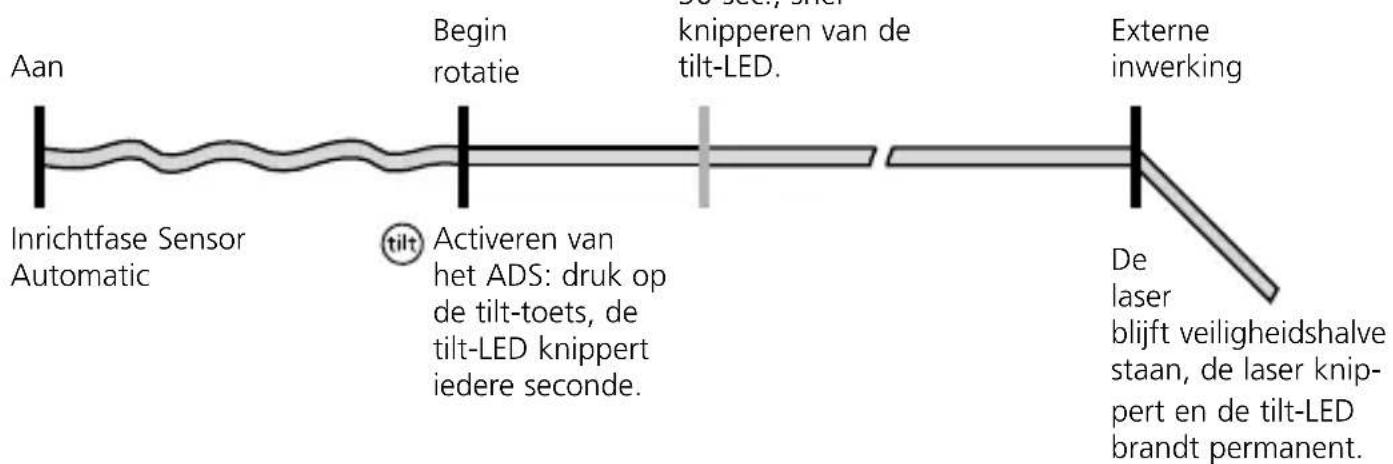

Bijzondere producteigenschappen en functies De rotatielaser lijnt zich zelfstandig uit. Hij wordt in de vereiste basisstand geplaatst - binnen een werkhoek van ± 4°. De fijne afstelling wordt direct door de automatiek uitgevoerd: drie elektronische meetsensors registreren daarbij de X-, Y- en Z-assen. Het Anti-Drift-Systeem (ADS) voorkomt foutieve metingen. Het werkingsprincipe: de laser wordt 30 seconden na het inschakelen van het ADS permanent op een correcte uitlijning gecontroleerd. Wanneer het aparaat door externe inwerking beweegt of de laser zijn hoogtereferentie verliest, blijft de laser staan. Bovendien knippert de laser en brandt de tilt-LED permanent. Druk opnieuw op de tilt-toets of schakel het apparaat uit en weer in om door te kunnen werken. Na het inschakelen is het ADS niet actief. Om het ingerichte toestel te beschermen tegen positiewijzigingen door externe inwerking. De ADS- functie wordt weergegeven door een knipperende tilt-LED, zie afbeelding beneden. Aan Externe inwerking Inrichtfase Sensor Automatic Activeren van het ADS: druk op de tilt-toets, de tilt-LED knippert iedere seconde.

laser blijft veiligheidshalve staan, de laser knip- pert en de tilt-LED brandt permanent. ADS scherp na 30 sec., snel knipperen van de tilt-LED. Begin rotatie Werking ADS Het ADS schakelt de bewaking pas 30 sec. na de volledige nivellering van de laser scherp (inrichtfase). Tijdens de inrichtfase knippert de tilt-LED iedere seconde en als ADS actief is, knippert de LED snel. !Cubus / Cubus Green

USB-C Gebruik netadapter / lithium-ionen-accu – De accu kan in het apparaat met de bijgeleverde 9V-netadapter of extern met een standaard USB-C- netadapter via de in de accu geïntegreerde USB-C-bus worden opgeladen. – De netadapter/het laadtoestel mag alleen in gesloten ruimten gebruikt en niet aan vocht of regen blootge- steld worden omdat anders gevaar voor elektrische schokken bestaat. – Laad de accu/het apparaat vóór het gebruik van het apparaat volledig op. – Sluit de netadapter/het laadtoestel aan op het stroomnet en de aansluitbus van het apparaat/accupak. Gebruik alléén de/het bijgevoegde netadapter/ laadtoestel. Als u een verkeerd(e) netadapter/ laadtoestel gebruikt, komt de garantie te vervallen. – Terwijl de accu in ingebouwde toestand wordt geladen, brandt de ledbedrijfs- indicator rood. Het laadproces is afgesloten, zodra de led groen brandt. – Terwijl het apparaat wordt geladen, knipperen de leds van rechts naar links stijgend. Het laadproces is afgesloten als de drie leds ononderbroken branden. – Bij een erg lage acculaadtoestand knippert eerst de middelste ledbedrijfs- indicator en dan de drie ledindicatoren tegelijk, voordat het apparaat uitschakelt. – Bedrijf zonder batterij: het apparaat kan zonder accu worden gebruikt als het via de laadbus en de meegeleverde netadapter met het stroomnet wordt verbonden. In dit geval knippert de middelste ledbedrijfsindicator. Transport LOCK: Het apparaat wordt tijdens het transport beschermd met een speciale motorrem. IP 66 Bescherming tegen stof en water - deze meetapparaten zijn uitstekend beschermd tegen stof en regen. NL28

1 auto/slope-functie 2 LED auto/slope-functie: LED uit: automatische uitlijning LED aan: handmatige uitlijning 3 AAN-/UIT-toets 4 Bedrijfsindicator (LowBat: led knippert) 5 LED tilt-functie 6 Tilt-functie 7 Ontvangstveld infraroodsignaal a Uitlaat referentielaser b Prismakop / uitlaat laserstraal c Bedieningsveld d Aansluitbus voor netadapter/laadtoestel e 5/8" schroefdraad f Accuvak NLCubus / Cubus Green

8 Uitlaat infraroodsignaal 9 Bedrijfsindicator 10 Rotatiesnelheid kiezen 600 / 330 / 30 / 0 o/min 11 Scanmodus 10° / 45° / 90° / 180° 12 Positioneringstoets (rechtsom draaien) 13 Positioneringstoets (linksom draaien) Plaatsen van de batterijen in de afstands-bediening Open het batterijvakje en plaats de batterijen (2 x 1,5V LR03 (AAA)) overeenkomstig de installatie symbolen. Let op de correcte polariteit

auto auto man Horizontaal nivelleren Verticaal nivelleren Schuin vlak 90° hoeken 90° referentie- functie Ruimterasters: Deze tonen de laserniveaus en -functies. auto: automatische uitlijning / man: handmatige uitlijning30 man

auto auto Als het apparaat te schuin geplaatst is (buiten de 4°-tolerantie), staat de prismakop stil en knipperen de laser en de led 'auto/slope'. U moet het toestel dan op een vlakke ondergrond plaatsen.

LED auto/slope-functie uit: automatische uitlijning

– Het toestel nivelleert automatisch binnen een bereik van ± 4°. In de inrichtfase knippert de laser en de prismakop staat stil. Wanneer de nivellering voltooid is, brandt de laser permanent en draait met max. toerental. Zie hiervoor ook het punt over „Sensor-Automatic“ en „ASD-tilt“. Horizontaal nivelleren en verticaal nivelleren – Horizontaal: plaats het apparaat op een zo vlak mogelijke ondergrond of bevestig het op een statief. – Verticaal: Plaats het apparaat met de gemonteerde statief- en wandhouder op de zijkant. Het bedieningsveld wijst naar boven. Met de statief- en wandhouder kan het apparaat verticaal op een statief worden gemonteerd. – Druk de AAN-/UIT-toets in. LED auto/slope-functie aan: handmatige uitlijninga

Neigingsfunctie Grotere neigingen kunnen met de optionele hoekplaat, worden aangelegd. TIP: laat het apparaat eerst zelfstandig uitlijnen en zet de hoekplaat op nul. Schakel vervolgens de Sensor-Automatic uit met de auto/slope-toets. Neig het toestel vervolgens in de gewenste hoek.Cubus / Cubus Green

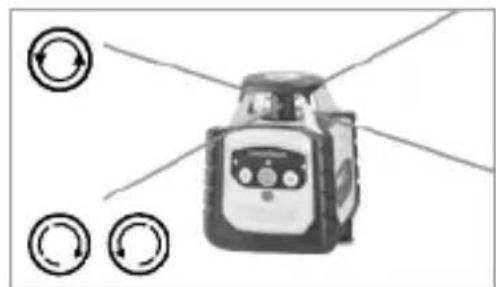

Lasermodi Rotatie-Modus Met behulp van de rotatietoets worden de toerentallen ingesteld: 0, 30, 330, 600 o/min Puntmodus Druk - om naar de puntmodus over te schakelen - steeds weer op de rotatietoets totdat de laser niet meer roteert. Met behulp van de positionerings- toetsen kan de laser naar de gewenste positie worden gedraaid. Scanmodus Met de scantoets kunt u een lichtintensief segment in 4 verschillende breedten activeren en instellen. Positioneer het segment met behulp van de richtingtoetsen. Handontvanger-Modus Werken met de optionele laserontvanger: Stel de rotatielaser in op het maximale toerental en schakel de laserontvanger in. Zie hiervoor ook de handleiding van de dienovereenkomstige laserontvanger. Werken met de referentielaser Het apparaat beschikt over een referentielaser. In verticaal gebruik is de referentielaser bedoeld voor de uitlijning van het apparaat. Stel daarvoor de referentielaser parallel aan de wand af. Het verticale laserniveau is dan haaks op de wand uitgelijnd, zie afbeelding.32 EU- en UK-bepalingen en afvoer Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU en met het UK. Dit product, inclusief toebehoren en verpakking, is een elektrisch apparaat dat op een milieuvriendelijke manier moet worden gerecycled in overeenstem- ming met de Europese en Britse richtlijnen betreffende afgedankte elektrische en elektronische apparatuur, batterijen en verpakkingen, om waardevolle grondstoffen terug te winnen. Consumenten zijn wettelijk verplicht om gebruikte batterijen en oplaadbare batterijen gratis in te leveren bij een open- baar inzamelpunt, bij een verkooppunt of bij de technische klantenservice. De batterij moet met in de handel verkrijgbaar gereedschap uit het toestel worden verwijderd zonder deze te vernietigen, en apart worden ingezameld voordat het toestel voor verwijdering wordt geretourneerd. Als je vragen hebt over het verwijderen van de batterij, neem dan contact op met de service- afdeling van UMAREX-LASERLINER. Informeer bij uw gemeente naar dieno- vereenkomstige inzamelpunten en neem de van toepassing zijnde afvoer- en veiligheidsinstructies op de inzamelpunten in acht. Verdere veiligheids- en aanvullende instructies onder: Cubus: https://packd.li/ll/ANM/in Cubus Green: https://packd.li/ll/APV/in

Kalibratie Het meettoestel dient regelmatig gekalibreerd en gecontroleerd te worden om de nauwkeurigheid en de functie te waarborgen. Wij adviseren, het toestel elk jaar te kalibreren. Neem hiervoor zo nodig contact op met uw handelaar of de serviceafdeling van UMAREX-LASERLINER. Opmerkingen inzake onderhoud en reiniging Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de accu voordat u het toestel gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.Cubus / Cubus Green

Technische gegevens (technische veranderingen voorbehouden. 24W43) Zelfnivelleringsbereik ± 4° Nauwkeurigheid ± 0,15 mm / m Nivellering horizontaal / verticaal automatisch met elektronische libellen en servomotoren Instelsnelheid ca. 30 sec over de hele werkhoek Rotatietoerental 0, 30, 330, 600 o/min Lasergolflengte Referentiestraal rood / groen 635 nm / 515 nm Laserklasse 2 / < 1 mW (EN 60825-1:2014/A11:2021 / EN 50689:2021) Stroomvoorziening Li-ion accupak 7,4V / 2,6Ah / 19,24Wh Bedrijfsduur rood / groen ca. 25 h Laadtijd ca. 4 h Werkomstandigheden -10°C … 50°C, luchtvochtigheid max. 80% rH, niet-condenserend, werkhoogte max. 4000 m boven NAP (Nieuw Amsterdams Peil) Opslagvoorwaarden -10°C … 70°C, luchtvochtigheid max. 80% rH Beschermingsklasse IP 66 Afmetingen (B x H x D) 130 x 160 x 145 mm (met statief- en wandhouder) Gewicht 1300 g (met statief- en wandhouder) Afstandsbediening Stroomvoorziening 2 x 1,5V LR03 (AAA) Reikwijdte afstandsbediening max. 30 m (infrarood) Gewicht 70 g (incl. batterijen)34

< 0,15 mm / m = OK Wanneer bij de X- of Z-as het verschil tussen punt A2 en A3 groter is dan aangegeven als tolerantie nl. 0,15 mm / m, is een afstelling nodig. Neem hiervoor contact op met uw vakhandelaar.

Kalibratie controleren

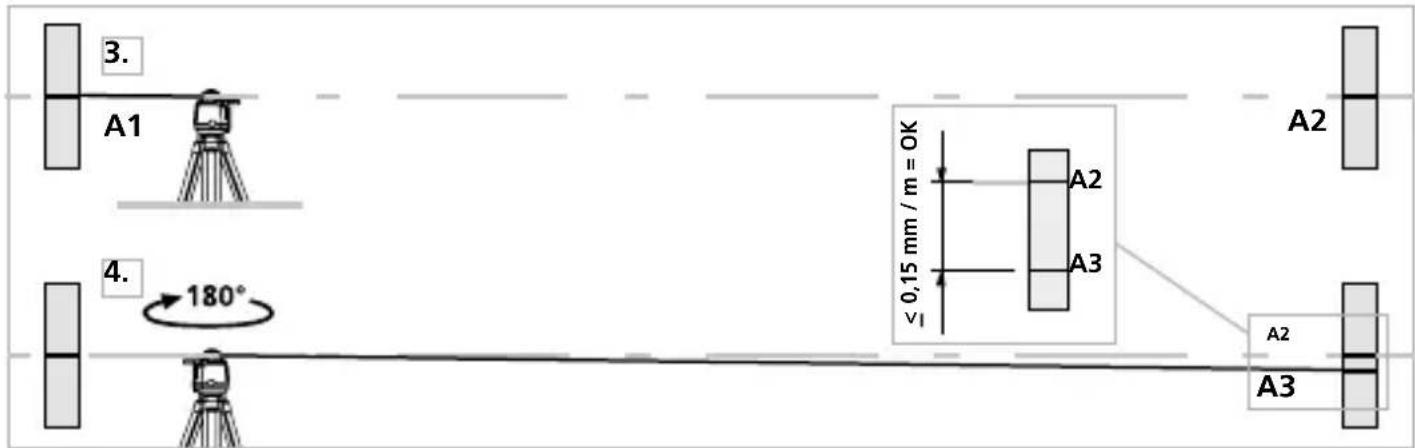

3. Plaats het toestel zo dicht mogelijk tegen de wand ter hoogte van punt A1.

Richt het toestel uit op de X-as.

4. Draai het toestel vervolgens 180° en markeer punt A3. Het verschil tussen

A2 en A3 moet binnen de tolerantie van de nauwkeurigheid zitten.

5. Herhaal punt 3 en 4 voor de Y- en Z-as voor volledige controle.

Kalibratie controle voorbereiden U kan de kalibrering van de laser controleren. Plaats het toestel in het midden tussen twee muren die minstens 5 meter van mekaar verwijderd zijn. Schakel het toestel aan. Voor een optimale controle een statief gebruiken. BELANGRIJK: de Sensor-Automatic moet actief zijn (auto/slope-LED is uit).

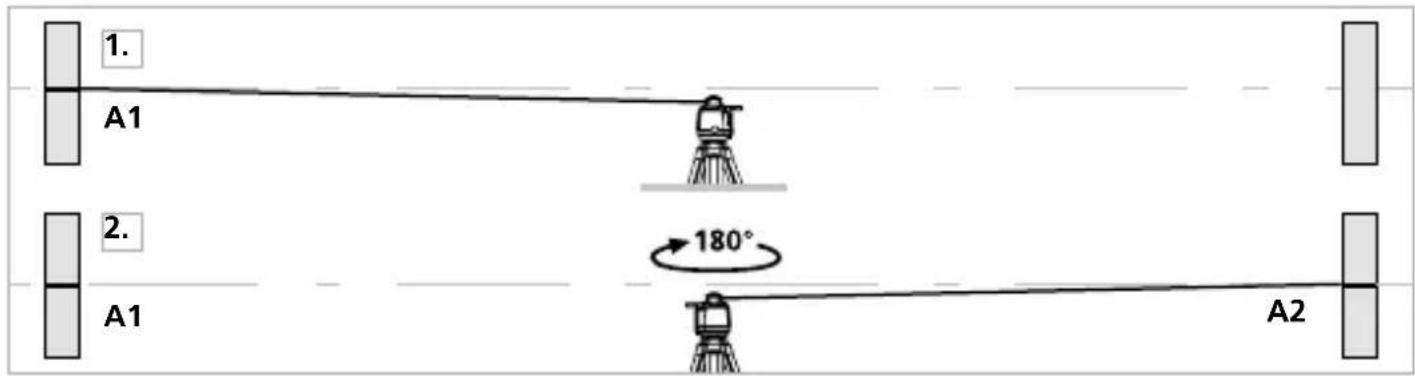

1. Markeer punt A1 op de wand.

2. Draai het toestel 180° om en markeer het punt A2. Tussen A1 en A2

heeft u nu een horizontale referentie.Cubus / Cubus Green
