Marka	Laserliner
Model	ArcoMaster 40 / ArcoMaster 60
Typ produktu	Elektroniczny pantometr cyfrowy (poziomica laserowa)
Wymiary (model 40 cm)	420 x 57 x 40 mm
Wymiary (model 60 cm)	600 x 57 x 40 mm
Waga (model 40 cm)	0,8 kg
Waga (model 60 cm)	1,05 kg
Zasilanie	2 baterie AA/LR06 (1,5 V)
Dokładność pęcherzyków	± 0,25 mm/m
Dokładność kątowa	± 0,2°
Zakres pomiarowy	0° do 220°
Wyświetlacz	Dwustronny wyświetlacz LCD z obrotowym flipem
Główne funkcje	Ciągły pomiar, zatrzymanie pomiaru (HOLD), wartość referencyjna kąta (REF), dwusieczna, obrót wyświetlacza
Automatyczne wyłączanie	Po 3 minutach bezczynności
Długość ramienia	40 cm lub 60 cm w zależności od modelu
Konserwacja	Czyścić suchą szmatką; unikać wilgoci
Bezpieczeństwo	Przestrzegać instrukcji bezpieczeństwa z instrukcji; utylizacja zgodna z dyrektywą WEEE
Części zamienne i możliwość naprawy	Standardowe baterie AA łatwo wymienialne; inne części nieokreślone
Informacje ogólne	Zgodny z normami UE; zastrzeżono możliwość zmian technicznych

Często zadawane pytania - ArcoMaster Laserliner

Jak wymienić baterie w ArcoMaster?

Otwórz komorę baterii z tyłu urządzenia. Włóż dwie nowe baterie typu AA/LR06, zachowując polaryzację. Zamknij komorę. Wymień baterie, gdy tylko na ekranie pojawi się symbol pustych baterii.

Jak zatrzymać pomiar kąta (HOLD)?

Naciśnij przycisk HOLD (przycisk 3), aby zatrzymać wyświetlany wynik. Aby powrócić do pomiaru ciągłego, naciśnij ponownie ten sam przycisk.

Jak ustawić wartość referencyjną kąta (REF)?

Umieść urządzenie pod żądanym kątem, a następnie naciśnij przycisk REF (przycisk 4). Wyświetlacz pokaże '0,0°' z symbolem (S). Możesz wtedy przenieść ten kąt na inne obiekty. Aby wyłączyć referencję, naciśnij ponownie REF lub wyłącz urządzenie.

Co oznacza symbol pustych baterii na ekranie?

Symbol pustych baterii (wyświetlacz 5) wskazuje, że baterie są słabe. Wymień je szybko, aby zapewnić dokładny pomiar.

Jak korzystać z obrotowego wyświetlacza?

Naciśnij kilkakrotnie krótko przycisk WŁ./WYŁ. (przycisk 1), aby obrócić wyświetlacz o 180°. Umożliwia to wygodny odczyt kąta, nawet podczas pomiaru nad głową.

Jaka jest dokładność pęcherzyków poziomicy?

Dokładność pęcherzyków pionowego i poziomego wynosi ±0,25 mm/m.

Jaki jest zakres pomiarowy ArcoMaster?

Urządzenie mierzy kąty od 0° do 220°.

Jak działa automatyczne wyłączanie?

Urządzenie wyłącza się automatycznie po 3 minutach bezczynności, aby oszczędzać baterie. Aby włączyć ponownie, naciśnij przycisk WŁ./WYŁ.

Czym jest funkcja dwusiecznej?

Przycisk dwusiecznej (przycisk 2) pozwala znaleźć kąt, który dzieli kąt na dwie równe części. Naciśnij ten przycisk po zmierzeniu kąta, aby wyświetlić jego dwusieczną.

Jak czyścić i konserwować ArcoMaster?

Czyść urządzenie suchą, miękką szmatką. Unikaj kontaktu z cieczami lub środkami ściernymi. Przechowuj w suchym i pozbawionym kurzu miejscu.

INSTRUKCJA OBSŁUGI ArcoMaster Laserliner

Przechytać dokladnie instrukcję obshugi i załaczoną broszure „Informacja gwarancyjni dodatkowej". Postepować zgodnia z zwartymi w nich instrukcjami. Niniejsza instrukcję sązy zachować i, w przypadku przykazania urzadzenia, wraczyć kolejnmu posiadaczowy.

Cyfrowy elektroniczny kątomierz z wewnétrznym i zewnétrznym wskazaniem kąów od 0^ do 220^ . Składane i wysuwane w obie strony ramie pomiarowe sącz przyśdżuźane. Dwie dodatkowej libelki pozioma i pionowa oraz 2 podstawietlane oraz obracane o 180^ wyświetlacze.

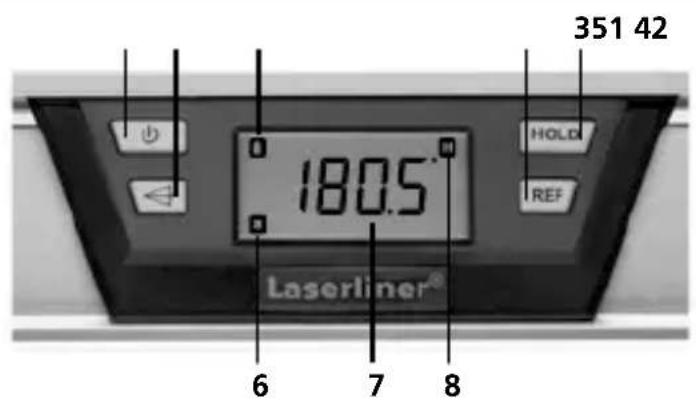

Przyciski

1. Włacznik wyświetlacza obrotowej 180°
2. Dwusiejczna kata
3. Funkcja zatrzymaniawyniku pomiaru
4. Funkcja ustawiania wartosci kata wzorcowego

Wyswietlacz

1. Wskaznik poziomu baterii: bateria pusta
2. Symbol trybu wzorcowego
3. Wartosc pomiarukata
4. Wskaźnik fungcj zi zatrzymania wyniku

ArcoMaster 40/60

1. Uchwyt do zawieszania
2. Libelka pionowa
3. Libelka pozioma
4. Ramie pomiarowe skadane i wysuwane w obie strony
5. Krawedź przytozenia
6. Podstawa / powierzchnia pomiarowa
7. Przegub

Strona tylna

1. Komora baterii
2. Dwustronny wyświetlacz

Laserliner

Wlozenie baterii:

Otworz komore baterii (16) na tylnej sciance przyrzadu i wiesz dwie nowe baterie (Typ AA/LR6) zgodnie z oznaczeniami instalacynjymi. Zwrocić przy tym uwage na prawidłowābiegunowość.

• Baterie nalezy wymienic, gdy zapali sie symbol baterii (5).

Wlaczaniei pomiar:

Przyręd ArcoMaster要去mierzyć kátowartosciach od 0^ do 220^

• Włącz przyrzad przyciskiem (1).
• Przej kilda sekund widoczne są wszystkie wskazania wyświetlacza.
• Przyloź ramie pomiarowe do sąjecka pomiaru, wartość pomiaru kąta pojawsi są wyświetlaczu (7) w zależnosci od kąta pomiedźny ramieniem bazowym i wysuwanym ramieniem pomiarowym.
• Wartość pomiaru odczytać przy na obu wyświetlaczach.

WSKAZÖWKA: Dzwieki o malym nateżeniugowstajce w przygubie powodowane są przyez preczyjny czujnik i uwarunkowane konstrukacja przyrzȩdu.

Funkcja zatrzymania kcta (HOLD)

Wyniki pomiaru moga za pomocaprzycisku (3) byc zatrzymane i po przeniesieniu poprzej naciniecie przycisku (3) usunierte.

Obracany o 180^ wyświetlacz

• Przy pomiarach kátów ponad glowa, poprzej powtarzane krótkie przyciskanie przycisku (1) wyświetlacz obracany jest o 180^ .

Zmiana wartosci kata wzorcowego:

• Przyciskiem (4) möglich przenosić roźnice kątow: Przylość przyrzad do wybranego kata iwcisnych przycisk (4). Wyswietlacz zmieenia wartosć na "0,0" i ukaźupe są dodatkowy wskazanie (S). Wymagany ką wzorcowy jest ustawiony iMZe być przenoszony na inné przyzemioty. Za pomocę tej funckji möglich dodatkowo mistrzyć roźnice kątow.

WAZNE: Po przeniesieniu wzystkich katów: Usunarzachowan nowa wartosć kata wzorcowego; w tym celu nalezy wielekrotnie naciskać przycisk REF. Takze poprzej wylączenia/ wylączenia urzadzenia wartosć REF zostanie usunieta.

Funkcja poziomicy:

• Libelka pionowa i pozioma (10, 11) informuja o ustawieniu wzglédem powierzchni pomiarowej (14).

Wyłaczenia / AutoShut Off:

• Aby wyłaczyc przyrzad, naciśnij przyzycisk (1) i trzymaj wciȩniety przyze co najmiej 3 sek. W stanie spoczynku przyrzad wyłacza są automatycznie.

Dane techniczne:

Dok控制器 libelek ± 0,25 mm / m

Dok控制器 ± 0,2°

Zakres pomiaru 0 - 220°

AutoShut Off 3 min

Dlugość ramienza 40 / 60 40 / 60 cm

Zasilanie 2 x 1,5V (typ AA/LR06)

Wymiary 40 420 x 57 x 40 mm (s x w x g)

Wymiary 60 600 x 57 x 40 mm (s x w x g)

Masa 40 0,8 kg

Masa 60 1,05 kg

Zastrzega są是我的egość zmieian technicznych 01.17

Przepisy UE i usuwanie

Przyrzad spełnia wzystkie normy wymagane do wolnego obrotu toward w UE.

Produkt ten jest urzadzeniem elektrycznym i zgodnie z europejska dyrektywa dotyczna złomu elektrycznégo i elektronicznego naleź je zbierać i usuwac oddzielnie.

Dalsze wskazówki dotyczębezmieczędstwa i informacja dodatkowej patrz: www.laserliner.com/info

CE
