ArcoMaster - Livella laser Laserliner - Manuale utente e istruzioni gratuiti

Marca	Laserliner
Modello	ArcoMaster 40 / ArcoMaster 60
Tipo di prodotto	Pantometro elettronico digitale (livella laser)
Dimensioni (modello 40 cm)	420 x 57 x 40 mm
Dimensioni (modello 60 cm)	600 x 57 x 40 mm
Peso (modello 40 cm)	0,8 kg
Peso (modello 60 cm)	1,05 kg
Alimentazione	2 batterie AA/LR06 (1,5 V)
Precisione delle bolle	± 0,25 mm/m
Precisione angolare	± 0,2°
Intervallo di misurazione	0° a 220°
Display	LCD bilaterale con flip rotante
Funzioni principali	Misurazione continua, blocco misura (HOLD), valore di riferimento angolo (REF), bisettrice, display flip
Spegnimento automatico	Dopo 3 minuti di inattività
Lunghezza del braccio	40 cm o 60 cm secondo il modello
Manutenzione	Pulire con un panno asciutto; evitare l'umidità
Sicurezza	Rispettare le istruzioni di sicurezza del manuale; smaltimento conforme alla direttiva RAEE
Pezzi di ricambio e riparabilità	Batterie standard AA facilmente sostituibili; altre parti non specificate
Informazioni generali	Conforme alle norme UE; soggetto a modifiche tecniche

Domande frequenti - ArcoMaster Laserliner

Come sostituire le batterie dell'ArcoMaster?

Aprire il vano batterie situato sul retro dell'apparecchio. Inserire due batterie nuove di tipo AA/LR06 rispettando la polarità. Richiudere il vano. Sostituire le batterie non appena il simbolo batteria scarica appare sul display.

Come bloccare una misurazione angolare (HOLD)?

Premere il tasto HOLD (tasto 3) per bloccare il risultato visualizzato. Per tornare alla misurazione continua, premere nuovamente lo stesso tasto.

Come impostare un valore di riferimento dell'angolo (REF)?

Posizionare l'apparecchio sull'angolo desiderato, quindi premere il tasto REF (tasto 4). Il display mostra '0,0°' con il simbolo (S). È quindi possibile riportare questo angolo su altri oggetti. Per disattivare il riferimento, premere nuovamente REF o spegnere l'apparecchio.

Cosa significa il simbolo batteria scarica sul display?

Il simbolo batteria scarica (display 5) indica che le batterie sono deboli. Sostituirle rapidamente per garantire una misurazione precisa.

Come utilizzare il display flip rotante?

Premere più volte brevemente il tasto ACCENSIONE/SPEGNIMENTO (tasto 1) per ruotare il display di 180°. Ciò consente di leggere l'angolo comodamente, anche quando si misura sopra di sé.

Qual è la precisione delle bolle di livello?

La precisione delle bolle verticale e orizzontale è di ±0,25 mm/m.

Qual è l'intervallo di misurazione dell'ArcoMaster?

L'apparecchio misura angoli da 0° a 220°.

Come funziona lo spegnimento automatico?

L'apparecchio si spegne automaticamente dopo 3 minuti di inattività per risparmiare le batterie. Per riaccenderlo, premere il tasto ACCENSIONE/SPEGNIMENTO.

Cos'è la funzione bisettrice?

Il tasto bisettrice (tasto 2) consente di trovare l'angolo che divide un angolo in due parti uguali. Premere questo tasto dopo aver misurato un angolo per visualizzare la sua bisettrice.

Come pulire e mantenere l'ArcoMaster?

Pulire l'apparecchio con un panno asciutto e morbido. Evitare il contatto con liquidi o prodotti abrasivi. Conservarlo in un luogo asciutto e al riparo dalla polvere.

MANUALE UTENTE ArcoMaster Laserliner

Leggere completeness le istruzioni per l'uso e l'opuscolo allegato "Indicazioni aggintive e di garanzia". Attenersi alleindicazioni ivi riportate. Questo documento devesse assere conservato e fornito insieme all'apparecchio in caso quello venga inoltrato a terzi.

Goniometro elettronico digitale con indicatore dell'angolo interno o esterno da 0^ a 220^ . Il braccio di misura pieghevole ed estrabile da entrambi i lati cui quod assere prolongato. Livella verticale ed orizzontale supplementare e 2 FlipDisplay illuminati e girevoli di 180^ .

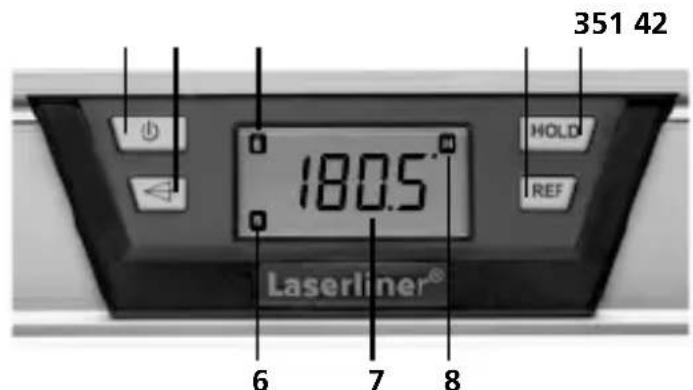

Tastiera

1. ON/OFF - commutazione FlipDisplay 180^
2. Bisettrice
3. Mantenimiento del valor misurato
4. Impostazione del valore di riferimento dell'angolo

Display

1. Indicatore batteria: vuota
2. Simbolo per modalità REF
3. Valore misurato dell'angolo
4. Indicatore HOLD

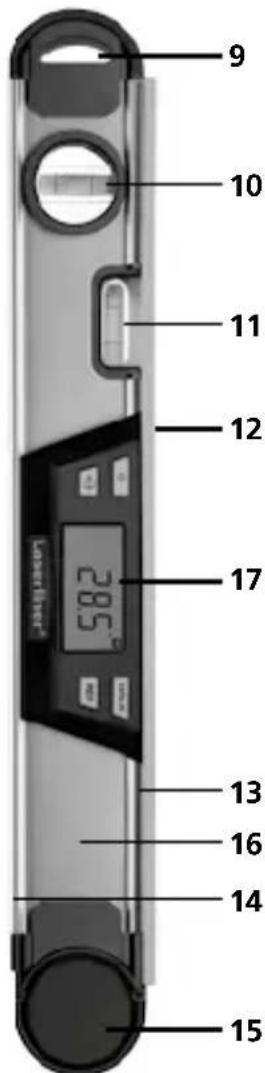

ArcoMaster 40/60

1. Sospensione
2. Livella verticale
3. Livella orizzontale
4. Braccio di misura pieghevole ed estrabile da entrambi i lati
5. Bordo di contatto
6. Base / superficie di misura
7. Snodo a cerniera

Lato posteriore

1. Vano delle pile
2. Display LC su entrambi i lati

Inserimento delle pile:

Apriere il vano delle pile (16) sul retro dell'apparecchio ed introdurvi due pile nuove (tipio AA/LR03) come indicato dai symboli di installatione e facendo attenzione alla correttezza delle polarità.

• Sostituire le pile quando il symbolo della pila (5) si accende.

Accensione e misura:

L'ArcoMaster cui o misurare qualsi angolo compreso tra 0^ e 220^ .

• Accendere l'apparecchio con il tasto (1).
• Per quale secondo viene visualizzato il valore misurato.
• Applicare il braccio di misura sul punto desiderato; il valore dell'angolo misurato compare sul display (7) a seconda dell'angolo di aperture tra il braccio di base e il braccio di misura pieghevole.
• Il valore misurato compare su entrambi i display.

NOTA: il lieve rumore{nello snodo a cerniera viene generato da un sensore di precisione.

Mantenimento dell'angolo (HOLD)

• I risultati di misura possono essere fissati con il tasto (3) ed azzerati premendo brevamente il tasto (3) dopo essere stati trasmessi.

FlipDisplay girevole di 180^

• Se si misurano angoli sopra testa, premendo brevamente e ripeturamente il tasto (1) il display ruota di 180^ .

Modifica del valore di riferimento dell'angolo:

• Con il tasting (4) si possono trasferire differenze angolari: applicare l'angolo desiderato e premere il tasting (4).

Il display passa quando a visualizzare "0,0°" e compareanche una (S).

L'angolo di riferimento desiderato è ora settato e può essere trasferito su altri oggetti. Con这一点 funzione si può inoltre misurare una differenza angolare.

IMPORTANTE: dopo aver trasferito tutti gli angoli disattivare il nuovo valore di riferimento dell'angolo premendo ripetutamente il tasto REF. Il valore REFiene azzeratoanche all'accensione/spegnimento.

Laserliner

Funzione della livella a bolla d'aria:

• Con le livelle verticale ed orizzontale (10, 11) viene visualizzato l'orientamento rispetto alla superficie di misura (14).

• Per spegnere l'apparecchio tenere premuto il tasto (1) per almeno 3 secondi. A riposo, l'apparecchio si spegne automaticamente.

Dati tecnici:

Precisione della livella ± 0,25 mm / m

Precisione ± 0,2°

Campo di misura 0 – 220°

AutoShut Off 3 min

Lunghezza del braccio 40 / 60 40 / 60 cm

Alimentazione elettrica 2 batterie da 1,5 V (tippo AA/LR06)

Dimensioni 40 420 x 57 x 40 mm (L x H x P)

Dimensioni 60 600 x 57 x 40 mm (L x H x P)

Peso 40 0,8 kg

Peso 60 1,05 kg

Con riserva di modifiche tecniche. 01.17

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un appearecchio elettrico e deve pertanto essere raccolto e smaltito separamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni eindicazioni di sicurezza:

www.laserliner.com/info

！
