ArcoMaster - Nivel láser Laserliner - Manual de uso y guía de instrucciones gratis

Marca	Laserliner
Modelo	ArcoMaster 40 / ArcoMaster 60
Tipo de producto	Pantómetro electrónico digital (nivel láser)
Dimensiones (modelo 40 cm)	420 x 57 x 40 mm
Dimensiones (modelo 60 cm)	600 x 57 x 40 mm
Peso (modelo 40 cm)	0,8 kg
Peso (modelo 60 cm)	1,05 kg
Alimentación	2 pilas AA/LR06 (1,5 V)
Precisión de las burbujas	± 0,25 mm/m
Precisión angular	± 0,2°
Rango de medición	0° a 220°
Pantalla	LCD bilateral con giro rotativo
Funciones principales	Medición continua, congelar medición (HOLD), valor de referencia de ángulo (REF), bisectriz, pantalla girada
Apagado automático	Después de 3 minutos de inactividad
Longitud de brazo	40 cm o 60 cm según modelo
Mantenimiento	Limpiar con un paño seco; evitar la humedad
Seguridad	Respetar las instrucciones de seguridad del manual; eliminación conforme a la directiva RAEE
Piezas de repuesto y reparabilidad	Pilas estándar AA fácilmente reemplazables; otras piezas no especificadas
Información general	Conforme a las normas UE; sujeto a cambios técnicos

Preguntas frecuentes - ArcoMaster Laserliner

¿Cómo reemplazar las pilas del ArcoMaster?

Abra el compartimento de pilas ubicado en la parte posterior del dispositivo. Inserte dos pilas nuevas de tipo AA/LR06 respetando la polaridad. Cierre el compartimento. Reemplace las pilas tan pronto como aparezca el símbolo de pilas vacías en la pantalla.

¿Cómo congelar una medición de ángulo (HOLD)?

Presione la tecla HOLD (tecla 3) para congelar el resultado mostrado. Para volver a la medición continua, presione nuevamente la misma tecla.

¿Cómo definir un valor de referencia de ángulo (REF)?

Coloque el dispositivo en el ángulo deseado, luego presione la tecla REF (tecla 4). La pantalla muestra '0,0°' con el símbolo (S). Puede transferir este ángulo a otros objetos. Para desactivar la referencia, presione nuevamente REF o apague el dispositivo.

¿Qué significa el símbolo de pilas vacías en la pantalla?

El símbolo de pilas vacías (pantalla 5) indica que las pilas están débiles. Reemplácelas rápidamente para garantizar una medición precisa.

¿Cómo usar la pantalla giratoria?

Presione varias veces brevemente la tecla ENCENDIDO/APAGADO (tecla 1) para girar la pantalla 180°. Esto permite leer el ángulo cómodamente, incluso cuando mide por encima de usted.

¿Cuál es la precisión de las burbujas de nivel?

La precisión de las burbujas vertical y horizontal es de ±0,25 mm/m.

¿Cuál es el rango de medición del ArcoMaster?

El dispositivo mide ángulos de 0° a 220°.

¿Cómo funciona el apagado automático?

El dispositivo se apaga automáticamente después de 3 minutos de inactividad para ahorrar pilas. Para encenderlo nuevamente, presione la tecla ENCENDIDO/APAGADO.

¿Qué es la función bisectriz?

La tecla bisectriz (tecla 2) permite encontrar el ángulo que divide un ángulo en dos partes iguales. Presione esta tecla después de medir un ángulo para mostrar su bisectriz.

¿Cómo limpiar y mantener el ArcoMaster?

Limpie el dispositivo con un paño seco y suave. Evite todo contacto con líquidos o productos abrasivos. Guárdelo en un lugar seco y protegido del polvo.

MANUAL DE USUARIO ArcoMaster Laserliner

Lea atentamente las instrucciones de uso y el pliego adjunto „Garantía e información complementaria". Siga las instrucciones indicadas en ellas. Conserve esta documento y entrega con el dispositivo si cambia de manos.

Goniómetro electrónico digital con indicación de ángulo interior o exterior de 0^ a 220^ . Incluye brazo de medicación, plegable y extensible por ambos lados, que pueda alargarse. Además de nivel de burbuja horizontal y vertical incorporado y dos FlipDisplay con iluminación y posibiliad de giro de 180^ .

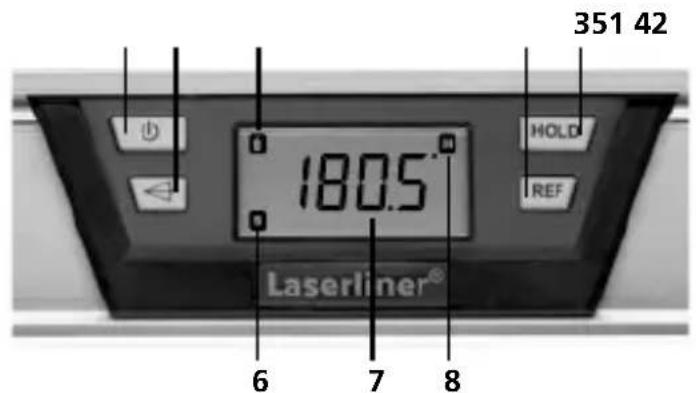

Teclado

1. ENCENDIDO Y APAGADO
   combio de la FlipDisplay 180^
2. Bisectriz
3. Mantener medicación
4. Aplicar valor de referencia

Pantalla

1. Estado de la bateria: vacio
2. Simbolo del modo REF
3. Valor de la medicación del ángulo
4. Indicador de HOLD

ArcoMaster 40/60

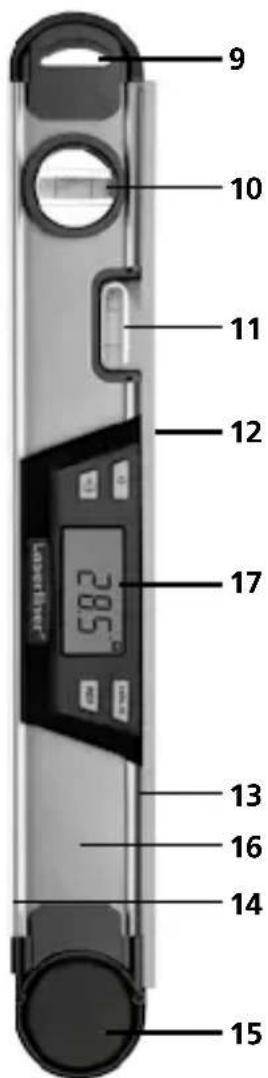

1. Arco para colgar
2. Nivel vertical
3. Nivel horizontal
4. Brazo de medicación plegable y extensible por ambos lados
5. Borde de apoyo
6. Base / superficie de medicación
7. Articulación giratoria

Parte posterior

1. Compartimento de pilas
2. Indicación LCD por dos caras

Laserliner

Cambio de bateria

Abrir el compartmento de las pilas 16) en la parte posterior del aparato yponer dos pilas新品 (como AA/LR6) siguiendo los@simbolos de instalacion. Colque las pilas en el polo correcto.

• Bomba las pilas tan pronto como se encienda el symbolo de las pilas (5) en la pantalla.

Modo de encender el aparato y medir

ArcoMaster pueda medir con precision ángulos entre 0^ y 220^ .

• Encienda el aparato con la tecla (1).
• Durante unosegundos se muestran todos los datos de la pantalla.
• Coloque el brazo de medicación en la posición deseada. La medicación del ángulo se muestra en la pantalla (7), según el ángulo de abertura entre el brazo de base y el plegable.
• El的结果をla medicación pueda leerse en las dos pantallas.

NOTA: el ligero ruido en la articulación giratoria lo genera un sensor preciso debido a su construcción.

Mantener el angulo (HOLD)

• Con la tecla (3) se pueda hacer los resultados de la medicación yponerlos a cero antes de la transmisión pulsando la tecla (3).

FlipDisplay giratorio 180^

• Para realizar medicaciones por encima de la cabeza se pueda girar la pantalla 180^ pulsando rápidamente varias vezes la tecla (1).

Cambio del valor de referencia

• La tecla (4) sirve para transmitir las referencias angulares: colque el aparato a la inclinacion deseada y pulse la tecla (4). A continuacion, la indicacion cambia a "0,0" y se visualiza también una (S). El angulo de referencia deseado ya está configurado y puede ser transferido athersoonschetos. Con esta func tion también se peut medir diferencias de angulo.

IMPORTANTE: una vez transferidos todos los ángulos, desactive de nuevo valor de referencia configurado; paraarlo pulse varías vezes la tecla REF. Si se apaga y enciende el aparato también se borra el valor REF.

Funcionamente del nivel de burbuja

• Con los niveles vertical y horizontal (9, 10) se indica la inclinacion a la superficie de medicacion (14).

Modo de apagar / AutoShut Off

• Para desconectar el aparato pulse la tecla (1) durante 3 seg. como minimum. Si el aparato se enquirytra en estado de reposo se desconecta automatistically.

Datasétécnicos:

Precisión de los niveles ± 0,25 mm / m

Precisión ± 0,2°

Gama de medicación 0 – 220°

AutoShut Off 3 min

Longitud del brazo 40 / 60 40 / 60 cm

Alimentación 2 x 1,5V (tiplo AA/LR06)

Medidas 40 420 x 57 x 40 mm (An x Al x F)

Medidas 60 600 x 57 x 40 mm (An x Al x F)

Peso 40 0,8 kg

Peso 60 1,05 kg

Sujeto a modificaciones(ECNCAS 01.17)

Dispositiones europeas y eliminación

El aparato cumple todas las normasrequireidas para el libre trafico de mercancias en la UE.

Se tratate de un aparato electrico, por lo que deben ser recogido y eliminado porSeparatedo conforme a la directiva europea relativa a los aparatos electricos y electronicos usados.

Más información detallada y de seguridad en:

www.laserliner.com/info
