Marke	Laserliner
Modell	ArcoMaster 40 / ArcoMaster 60
Produkttyp	Digitaler elektronischer Winkelmesser (Lasernivellier)
Abmessungen (Modell 40 cm)	420 x 57 x 40 mm
Abmessungen (Modell 60 cm)	600 x 57 x 40 mm
Gewicht (Modell 40 cm)	0,8 kg
Gewicht (Modell 60 cm)	1,05 kg
Stromversorgung	2 AA/LR06-Batterien (1,5 V)
Libellengenauigkeit	± 0,25 mm/m
Winkelgenauigkeit	± 0,2°
Messbereich	0° bis 220°
Anzeige	Beidseitiges LCD mit Rotationsflip
Hauptfunktionen	Kontinuierliche Messung, Messwert halten (HOLD), Referenzwinkel (REF), Winkelhalbierende, Flip-Anzeige
Automatische Abschaltung	Nach 3 Minuten Inaktivität
Schenkellänge	40 cm oder 60 cm je nach Modell
Pflege	Mit einem trockenen Tuch reinigen; Feuchtigkeit vermeiden
Sicherheit	Sicherheitshinweise der Bedienungsanleitung beachten; Entsorgung gemäß WEEE-Richtlinie
Ersatzteile und Reparierbarkeit	Standard-AA-Batterien leicht austauschbar; andere Teile nicht spezifiziert
Allgemeine Informationen	Konform mit EU-Normen; technische Änderungen vorbehalten

Häufig gestellte Fragen - ArcoMaster Laserliner

Wie wechsle ich die Batterien des ArcoMaster?

Öffnen Sie das Batteriefach auf der Rückseite des Geräts. Legen Sie zwei neue Batterien vom Typ AA/LR06 unter Beachtung der Polarität ein. Schließen Sie das Fach. Ersetzen Sie die Batterien, sobald das Batteriesymbol auf dem Display erscheint.

Wie friere ich eine Winkelmessung (HOLD) ein?

Drücken Sie die HOLD-Taste (Taste 3), um das angezeigte Ergebnis einzufrieren. Um zur kontinuierlichen Messung zurückzukehren, drücken Sie erneut dieselbe Taste.

Wie stelle ich einen Referenzwinkel (REF) ein?

Platzieren Sie das Gerät auf dem gewünschten Winkel, drücken Sie dann die REF-Taste (Taste 4). Das Display zeigt '0,0°' mit dem Symbol (S) an. Sie können diesen Winkel dann auf andere Objekte übertragen. Um die Referenz zu deaktivieren, drücken Sie erneut REF oder schalten Sie das Gerät aus.

Was bedeutet das leere Batteriesymbol auf dem Display?

Das leere Batteriesymbol (Anzeige 5) zeigt an, dass die Batterien schwach sind. Ersetzen Sie sie schnell, um eine genaue Messung zu gewährleisten.

Wie verwende ich die rotierende Flip-Anzeige?

Drücken Sie mehrmals kurz die EIN/AUS-Taste (Taste 1), um die Anzeige um 180° zu drehen. So können Sie den Winkel bequem ablesen, auch wenn Sie über Ihrem Kopf messen.

Wie genau sind die Libellen?

Die Genauigkeit der vertikalen und horizontalen Libelle beträgt ±0,25 mm/m.

Was ist der Messbereich des ArcoMaster?

Das Gerät misst Winkel von 0° bis 220°.

Wie funktioniert die automatische Abschaltung?

Das Gerät schaltet sich nach 3 Minuten Inaktivität automatisch aus, um die Batterien zu schonen. Zum erneuten Einschalten drücken Sie die EIN/AUS-Taste.

Was ist die Winkelhalbierende-Funktion?

Die Winkelhalbierende-Taste (Taste 2) ermöglicht es, den Winkel zu finden, der einen Winkel in zwei gleiche Teile teilt. Drücken Sie diese Taste nach dem Messen eines Winkels, um dessen Winkelhalbierende anzuzeigen.

Wie reinige und pflege ich den ArcoMaster?

Reinigen Sie das Gerät mit einem trockenen und weichen Tuch. Vermeiden Sie jeglichen Kontakt mit Flüssigkeiten oder Scheuermitteln. Lagern Sie es an einem trockenen und staubgeschützten Ort.

BEDIENUNGSANLEITUNG ArcoMaster Laserliner

Lesen Sie vollständig die Bedienungsanleitung und das beiliegende Heft „Garantie- und Zusammenweis". Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Digitaler Elektronik-Winkelmesser mit Innen- oder Außenwinkelanzeige von 0^ - 220^ . Der klapp- und beidseitig ausziehbare Messschenkel kann verlangert werden. Zusätzliche Vertical- und Horizontal-Libelle und 2 beleuchtete sowie drehbare FlipDisplays 180^ .

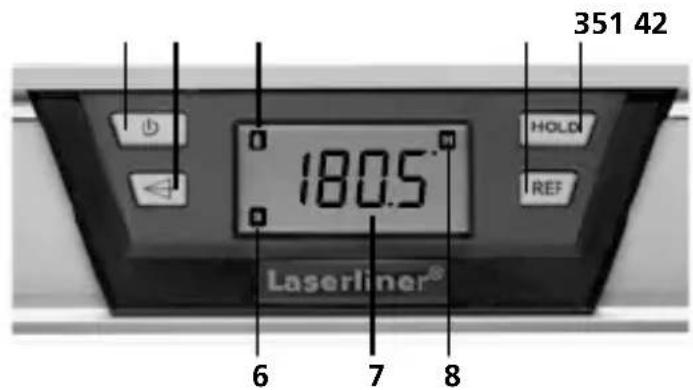

Tastatur

1. AN-/AUS-Umschaltung 180^ FlipDisplay
2. Winkelhalbierende
3. Messwert halten
4. Winkel-Referenzwert setzen

Display

1. Batterieanzeige: leer
2. Symbol für REF-Modus
3. Wert Winkelmessung
4. HOLD-Anzeige

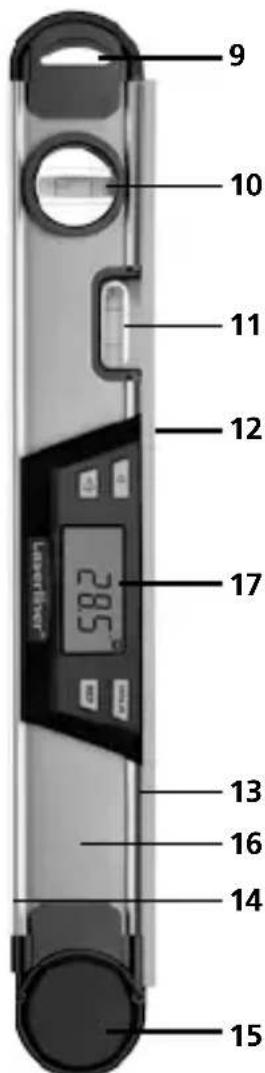

ArcoMaster 40/60

1. Aufhängung
2. Vertikallibelle
3. Horizontallibelle
4. Messschenkel klappbar und beidseitig ausziehbar
5. Anlegekante
6. Basis / Messfläche
7. Drehgelenk

Rückseite

1. Batteriefach
2. LCD-Anzeige beidseitig

Batterien einlagen:

Batteriefach (16) auf der Rückseite des Gerätes öffnen, und zwei neue Batterien (Typ AA/LR6) gemäß den Installationssymbolen einlagen. Dabei auf korrekte Polarität achten.

Die Batterien wechseln, sobald das Batteriesymbol (5) aufleuchtet.

Einschalten und Messen:

Der ArcoMaster kann Winkel kontinuierlich von 0^ - 220^ messen.

Schalten Sie das Gerät mit Taste (1) ein.
Die komplette Displayanzeige wird für ein paar Sekunden angezeigt.
- Die Messchenkel an die gewünschte Stelle anlagen, der Wert der Winkelmessung erscheint im Display (7) je nach Öffnungswinkel zwischen dem Basischenkel und klappbarem Messchenkel.
- Der Messwert ist auf beiden Displays abzULEsen.

HINWEIS: Das geringfugige Gerausch im Drehgelenk wird durch einen prazisen Sensor konstruktsbedingt erzeugt.

Winkel halten (HOLD)

• Die Messergebnisse können durch Taste (3) fixiert und nach dem Übertragen durch drucken der Taste (3) zurückgesetzt werden.

180^ drehbares FlipDisplay

• Werden Winkel über Kopf gemessen, wird durch wiederholtes kurzes drücken der Taste (1) das Display um 180^ gedreht.

Ändern des Winkel-Referenzwertes:

• Mit Taste (4) können Winkeldifferenzen übertragen werden: Den gewünschten Winkel anlagen und die Taste (4) drücken. Anschließlich wechselt die Anzeige auf "0,0" und es erscheint zusammen ein (S). Der gewünschte Referenzwinkel ist gesetzt und der Winkel kann auf andere Gegenstände übertragen werden. Zusammenlich kann man mit dieser Funktion eine Winkeldifferenz messen.

WICHTIG: Nach dem alle Winkel übertragen sind: Den neuen Winkel-Referenzwert wieder deaktivieren; dazu Taste REF wiederholt drücken. Beim Ein-/ Ausschalten wird der REF-Wert ebenfalls gelöscht.

Laserliner

Wasserwaagenfunktion:

• Mit den Vertical- und Horizontallibellen (10, 11) wird die Ausrichtung zur Messfläche (14) angezeigt.

Ausschalten / AutoShut Off:

• Zum Ausschalten des Gerätes die Taste (1) mind. 3 Sek. lang drücken. Im Ruhezustand schaltet sich das Gerät automatisch aus.

Technische Daten:

Libellengenauigkeit ± 0,25 mm / m

Genauigkeit ± 0,2°

Messbereich 0 – 220°

AutoShut Off 3 min

Schenkellänge 40 / 60 40 / 60 cm

Stromversorgung 2 x 1,5V (Typ AA/LR06)

Abmessungen 40 420 x 57 x 40 mm (B x H x T)

Abmessungen 60 600 x 57 x 40 mm (B x H x T)

Gewicht 40 0,8 kg

Gewicht 60 1,05 kg

Technische Änderungen vorbehalten 01.17

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

www.laserliner.com/info
