ArcoMaster - Niveau laser Laserliner - Notice d'utilisation et mode d'emploi gratuit

Marque	Laserliner
Modèle	ArcoMaster 40 / ArcoMaster 60
Type de produit	Pantomètre électronique numérique (niveau laser)
Dimensions (modèle 40 cm)	420 x 57 x 40 mm
Dimensions (modèle 60 cm)	600 x 57 x 40 mm
Poids (modèle 40 cm)	0,8 kg
Poids (modèle 60 cm)	1,05 kg
Alimentation	2 piles AA/LR06 (1,5 V)
Précision des bulles	± 0,25 mm/m
Précision angulaire	± 0,2°
Plage de mesure	0° à 220°
Affichage	LCD bilatéral avec flip rotatif
Fonctions principales	Mesure continue, figer la mesure (HOLD), valeur de référence d'angle (REF), bissectrice, affichage flip
Arrêt automatique	Après 3 minutes d'inactivité
Longueur de branche	40 cm ou 60 cm selon modèle
Entretien	Nettoyer avec un chiffon sec ; éviter l'humidité
Sécurité	Respecter les consignes de sécurité de la notice ; élimination conforme à la directive DEEE
Pièces détachées et réparabilité	Piles standard AA facilement remplaçables ; autres pièces non spécifiées
Informations générales	Conforme aux normes UE ; sous réserve de modifications techniques

FOIRE AUX QUESTIONS - ArcoMaster Laserliner

Comment remplacer les piles de l'ArcoMaster ?

Ouvrez le compartiment à piles situé au dos de l'appareil. Insérez deux piles neuves de type AA/LR06 en respectant la polarité. Refermez le compartiment. Remplacez les piles dès que le symbole de piles vides apparaît sur l'écran.

Comment figer une mesure d'angle (HOLD) ?

Appuyez sur la touche HOLD (touche 3) pour figer le résultat affiché. Pour revenir à la mesure en continu, appuyez à nouveau sur la même touche.

Comment définir une valeur de référence d'angle (REF) ?

Placez l'appareil sur l'angle souhaité, puis appuyez sur la touche REF (touche 4). L'affichage indique '0,0°' avec le symbole (S). Vous pouvez alors reporter cet angle sur d'autres objets. Pour désactiver la référence, appuyez à nouveau sur REF ou éteignez l'appareil.

Que signifie le symbole de piles vides sur l'écran ?

Le symbole de piles vides (affichage 5) indique que les piles sont faibles. Remplacez-les rapidement pour garantir une mesure précise.

Comment utiliser l'affichage flip rotatif ?

Appuyez plusieurs fois brièvement sur la touche MARCHE/ARRET (touche 1) pour faire pivoter l'affichage de 180°. Ceci permet de lire l'angle confortablement, même lorsque vous mesurez au-dessus de vous.

Quelle est la précision des bulles de niveau ?

La précision des bulles verticale et horizontale est de ±0,25 mm/m.

Quelle est la plage de mesure de l'ArcoMaster ?

L'appareil mesure les angles de 0° à 220°.

Comment fonctionne l'arrêt automatique ?

L'appareil s'éteint automatiquement après 3 minutes d'inactivité pour économiser les piles. Pour le rallumer, appuyez sur la touche MARCHE/ARRET.

Qu'est-ce que la fonction bissectrice ?

La touche bissectrice (touche 2) permet de trouver l'angle qui divise un angle en deux parties égales. Appuyez sur cette touche après avoir mesuré un angle pour afficher sa bissectrice.

Comment nettoyer et entretenir l'ArcoMaster ?

Nettoyez l'appareil avec un chiffon sec et doux. Évitez tout contact avec des liquides ou des produits abrasifs. Rangez-le dans un endroit sec et à l'abri de la poussière.

MODE D'EMPLOI ArcoMaster Laserliner

Lisez entièrement le mode d'emploi et le carnet ci-joint « Remarques supplémentaires » concernant la garantie ci-jointes. Suivez les instructions mentionnées ici. Conservez ces informations et les donner à la personne à laquelle vous remettez l'instrument.

Pantometre électronique numérique avec affichage d'angle intérieur ou extérieur. La branche de mesure pliable et télescopique des deux côtés peut être allongée. Bulle horizontale et verticale supplémentaire et 2 affichages flip lumineux et rotatifs.

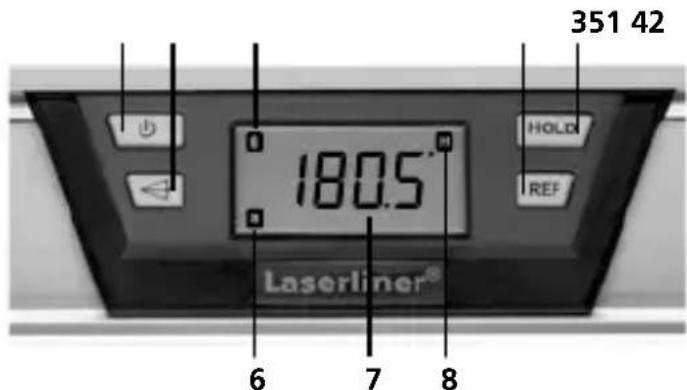

Clavier

1. MARCHE / ARRET - commutation en affichage flip
2. Bissectrice
3. Fixer la valeur de mesure
4. Régler la valeur de référence de l'angle

Afficheur

1. Afficheur des piles : vide
2. Symbole de mode REF
3. Résultat de mesure d'angle
4. Affichage HOLD

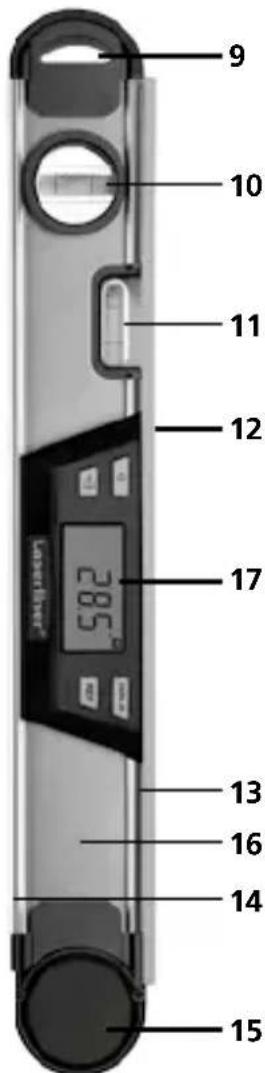

Arcomaster 40/60

1. Cilt de suspension
2. Bulle verticale
3. Bulle horizontalement
4. Branche de mesure pliable et télescopique des deux côtés
5. Arête de positionnement
6. Base / surface de mesure
7. Articulation

Face arrière

1. Compartiment à piles
2. Affichage LCD bilatéral

Introduire les piles :

Ouvrir le compartiment à piles (16) situé au dos de l'appareil et introduire deux piles neuves (type AA/LR6) en respectant les symboles de pose. Veiller à ce que la polarité soit correcte.

• Remplacer les piles dès que le symbole de piles (5) s'allume.

Mise en marche et mesure :

ArcoMaster peut mesurer en continu des angles de à.

• Mettre l'appareil en marche en appuyant sur la touche (1).
• Tous les éléments d'affichage sont affichés quelques secondes.
• Placer la branche de mesure à l'endroit voulu ; la valeur de l'angle mesuré s'affiche sur l'afficheur (7) indiquant l'ouverture de l'angle entre la branche de base et la branche de mesure pliable.
• La valeur mesurée est lisible sur les deux afficheurs.

Remarque: Le bruit faible au niveau de l'articulation, produit par un capteur de précision, est dû à la conception.

Figer la mesure de l'angle (HOLD)

• La touche (3) permet de figer les résultats de la mesure ; après leur report, revenir à la mesure initiale en appuyant sur la touche (3).

Affichage flip rotatif sur

• Pour dire la valeur d'un angle mesure au-dessus de soi, il suffit d'appuyer plusieurs fois brievement sur la touche (1) pour faire tourner l'afficheur de.

Modification de la valeur de référence de l'angle

• La touche (4) permet de reporter les différences d'angle ; positionner l'appareil sur l'angle désiré et appuyer sur la touche (4). L'affichage passe ensuite à « 0,0° » accompagné d'un (S). L'angle de référence désiré est déterminé, cet angle peut alors être reporté sur d'autres objets. Cette fonction sert par ailleurs à mesurer une différence d'angle.

IMPORTANT : Après le report de tous les angles, désactiver à nouveau la nouvelle valeur de référence d'angle ; à cet effet, appuyer à nouveau sur la touche REF. La valeur REF est aussi supprimée au moment où l'instrument est allumé/éteint.

Fonction niveau à bulle

• Les bulles verticale et horizontale (10, 11) indiquent l'orientation par rapport à la surface de mesure (14)

Arrêt / autos shut off

• Pour arrêter l'appareil, appuyer sur la touche (1) pendant 3 secondes au moins. L'appareil s'éteint automatiquement au repos.

Données techniques:

Précision des bulles ± 0,25 mm / m
Précision ± 0,2°
Plage de mesure 0 - 220°
AutoShut Off 3 min
Longueur de branche 40 / 60 40 / 60 cm
Alimentation électrique 2 x 1,5V (type AA/LR06)
Dimensions 40 420 x 57 x 40 mm	(larg. x haut. x prof.)
Dimensions 60 600 x 57 x 40 mm	(larg. x haut. x prof.)
Poids 40 0,8 kg
Poids 60 1,05 kg
Sous réserve de modifications techniques 01.17

Réglementation UE et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne.

Ce produit est un appareil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE).
