ArcoMaster - Laserwaterpas Laserliner - Gratis gebruiksaanwijzing en handleiding

Merk	Laserliner
Model	ArcoMaster 40 / ArcoMaster 60
Producttype	Elektronische digitale hoekmeter (waterpas)
Afmetingen (model 40 cm)	420 x 57 x 40 mm
Afmetingen (model 60 cm)	600 x 57 x 40 mm
Gewicht (model 40 cm)	0,8 kg
Gewicht (model 60 cm)	1,05 kg
Voeding	2 AA/LR06 batterijen (1,5 V)
Nauwkeurigheid van de waterpas	± 0,25 mm/m
Hoeknauwkeurigheid	± 0,2°
Meetbereik	0° tot 220°
Display	Tweezijdig LCD met roterende flip
Hoofdfuncties	Continue meting, meting vasthouden (HOLD), referentiehoekwaarde (REF), bissectrice, flipdisplay
Automatische uitschakeling	Na 3 minuten inactiviteit
Beenlengte	40 cm of 60 cm afhankelijk van het model
Onderhoud	Reinigen met een droge doek; vermijd vocht
Veiligheid	Volg de veiligheidsinstructies in de handleiding; verwijdering conform de WEEE-richtlijn
Reserveonderdelen en repareerbaarheid	Standaard AA-batterijen eenvoudig te vervangen; andere onderdelen niet gespecificeerd
Algemene informatie	Conform EU-normen; technische wijzigingen voorbehouden

Veelgestelde vragen - ArcoMaster Laserliner

Hoe vervang ik de batterijen van de ArcoMaster?

Open het batterijcompartiment aan de achterkant van het apparaat. Plaats twee nieuwe AA/LR06-batterijen met inachtneming van de polariteit. Sluit het compartiment. Vervang de batterijen zodra het lege batterijen-symbool op het scherm verschijnt.

Hoe fixeer ik een hoekmeting (HOLD)?

Druk op de HOLD-knop (toets 3) om het weergegeven resultaat vast te houden. Om terug te keren naar continue meting, drukt u opnieuw op dezelfde knop.

Hoe stel ik een referentiehoekwaarde (REF) in?

Plaats het apparaat op de gewenste hoek, druk vervolgens op de REF-knop (toets 4). Het display toont '0,0°' met het symbool (S). U kunt deze hoek dan overbrengen naar andere objecten. Om de referentie uit te schakelen, drukt u opnieuw op REF of schakelt u het apparaat uit.

Wat betekent het lege batterijen-symbool op het scherm?

Het lege batterijen-symbool (weergave 5) geeft aan dat de batterijen zwak zijn. Vervang ze snel voor een nauwkeurige meting.

Hoe gebruik ik het roterende flipdisplay?

Druk kort meerdere keren op de AAN/UIT-knop (toets 1) om het display 180° te draaien. Zo kunt u de hoek comfortabel aflezen, zelfs als u boven u meet.

Wat is de nauwkeurigheid van de waterpasbellen?

De nauwkeurigheid van de verticale en horizontale waterpas is ±0,25 mm/m.

Wat is het meetbereik van de ArcoMaster?

Het apparaat meet hoeken van 0° tot 220°.

Hoe werkt de automatische uitschakeling?

Het apparaat schakelt automatisch uit na 3 minuten inactiviteit om batterijen te sparen. Om het weer in te schakelen, drukt u op de AAN/UIT-knop.

Wat is de bissectricefunctie?

De bissectrice-knop (toets 2) vindt de hoek die een hoek in twee gelijke delen verdeelt. Druk op deze knop na het meten van een hoek om de bissectrice weer te geven.

Hoe reinig en onderhoud ik de ArcoMaster?

Reinig het apparaat met een zachte, droge doek. Vermijd contact met vloeistoffen of schurende middelen. Bewaar het op een droge, stofvrije plaats.

GEBRUIKSAANWIJZING ArcoMaster Laserliner

Lees de bedieningshandleiding en de bijgevoegde brochure, Garantie- en aanvullende aanwijzingen' volledig door. Volg de daarin beschreiben aanwijzingen op. Bewaar deze documentationatie en geef ze door als u het apparaat doorgeeft.

Digitale elektronische hoekmeter met binnen- en buitenhoekeergave van 0^ - 220^ . De in- en uitklapbare en aan beiden zijden uitschuifbare meetpoot kan worden verlengd. Extra verticale en horizontale libel en 2 verlichte en draaibare FlipDisplays 180^ .

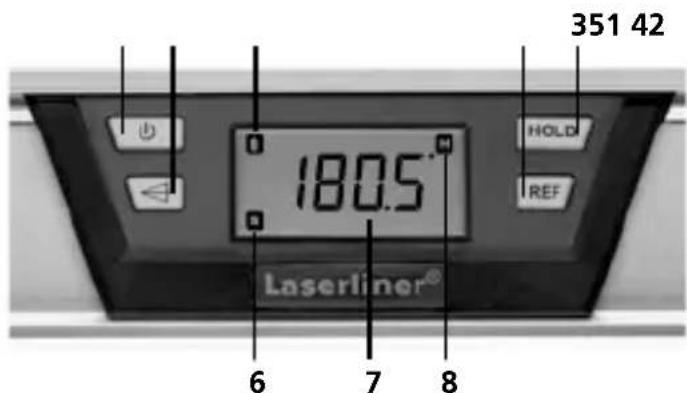

Toetsenbord

1. AAN-/UIT-omschakeling 180^ FlipDisplay
2. Deellijn
   3.Meetwaarde vasthoden
3. Hoek-referentiewaarde instellen

Display

1. Batterijindicator: leeg
2. Symbool voor REF-modus
3. Waarde hoekmeting
4. HOLD-weergave

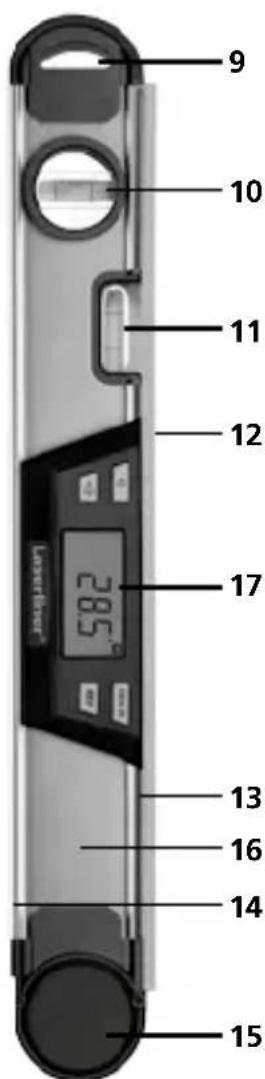

ArcoMaster 40/60

9.Ophanging
10. Verticale libel
11. Horizontale libel
12. Meetpoot klapbaar en aan\ beide zichden uitschuifbaar
13. Aanlegrand
14. Basis /meetoppvlak
15. Draaischarnier

Achterzijde

1. Batterijvakje
2. LC-display aan beiden zijdeng

Batterijenplaatsen:

Open het batterijvakje (16) aan dechterzijde van het apparaat enplaats twee batterijen (type AA/LR6) overeenkomstig de installationsymbolen. LetDDR op de juiste polariteit.

• Vervang de batterijen zodra het batterijsymbol (5) brandt.

Inschakelen en meten:

De ArcoMaster kan hoeken van 0^ - 220^ constant meten.

• Schakel het apparaat in met toets (1).
• Alle displaymeldingen worden gedurende eenaar seconden weergegeven.
• Plaats de meetpoten gegen het gewenste punt, de waarde van de hoekmeting verschijnt op het display (7) al naargelang de openingshoek:tussen de basismeetpoot en de klapbare meetpoot.
• De meetwaarde kan op beiden displays worden afgelezen.

OPMERKING: het zachté geluid in het draaischarnier worden constructiegebonden gezegeneerd door een ingebouwde exacte sensor.

Hoek vasthouden (HOLD)

• De meetresultaten können met toets (3) gefixeerd en na het overdragen door indrukken van toets (3) teruggezet worden.

180^ draaibaar FlipDisplay

• Wanner hoeken bovenhoofds gemeten moeten worden,kest u het display 180^ draaien door herhaaldelijk kort op de toets (1) te drukken.

Veranderen van de hoek-referentiewaarde

• Met toets (4) können hoekverschillen worden overgedragen: leg de gewenste hoek aan en druk op de toets (4). Vervolgens schakelt de weergaveaar "0,0" en er verschijnt bovendien een (S). De gewenste referentiewaarde is ingesteld en de hoek kan worden overgedragen op andere voorwerpen. Met deze functie kunt u bovendien een hoekverschil meten.

BELANGRIJK! Na het overdragen van alle hoeken: deactiveer de neuehoek-referentiewaarde wee; druk waaroor herhaaldelijk op de toets REF. Bij het in-/uitschakelen worden de REF-waarde eveneens gewist.

Laserliner

Waterpasfunctie:

• Met de verticale en horizontale libellen (10, 11) worden de uitlijing aan hetmeetoppervlak (14) weergegeven.

• Om het apparaat uit te schakelen houdt u de toets (1) min. 3 sec. lang ingedrukt. In rusttoestand schakelt het apparaat automatisch uit.

Exactheid van de libellen ± 0,25 mm / m

Nauwkeurigheid ± 0,2°

Meetbereik 0 – 220°

AutoShut Off 3 min

Pootlengte 40 / 60 40 / 60 cm

Voeding 2 x 1,5V (type AA/LR06)

Afmetingen 40 420 x 57 x 40 mm (B x H x D)

Afmetingen 60 600 x 57 x 40 mm (B x H x D)

Gewicht 40 0,8 kg

Gewicht 60 1,05 kg

Technische wijzigingen voorbehonden 01.17

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrij geoderenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder: www.laserliner.com/info
