Typ produktu	Monitor LCD z podświetleniem LED
Marka	Sony
Model	SDM-F27M30
Przekątna ekranu	68,6 cm (27 cali) po przekątnej
Rozdzielczość wyświetlania	1920 x 1080 pikseli (Full HD)
Wejścia wideo	2x HDMI 2.1 (HDCP 2.3), 1x DisplayPort 1.4, 1x USB-C (tryb Alt DP)
Porty USB	1x USB-A (nadrzędny), 1x USB-B (podrzędny), 1x USB-C (nadrzędny/podrzędny)
Wyjście audio	Wbudowane głośniki 2 x 2 W, gniazdo mini-jack stereo
Wymiary z podstawą	61,5 x 47,9 x 24,8 cm (szer. x wys. x gł.)
Wymiary bez podstawy	61,5 x 36,3 x 7,3 cm (szer. x wys. x gł.)
Waga z podstawą	6,2 kg
Waga bez podstawy	4,1 kg
Zasilanie	19,5 V DC przez zasilacz sieciowy (100-240 V AC, 50/60 Hz)
Pobór mocy	Zgodny z rozporządzeniem UE 2019/2013 (etykieta energetyczna dostępna online)
Główne funkcje	Tryb G-SYNC Compatible, HDCP 2.3, regulacja kąta nachylenia, montaż ścienny VESA 100x100 mm
Temperatura pracy	0 °C do 40 °C
Konserwacja i czyszczenie	Użyj miękkiej szmatki lekko zwilżonej (woda lub łagodny detergent). Nie używaj rozpuszczalników ani środków ściernych.
Zalecenia bezpieczeństwa	Pozostaw co najmniej 10 cm przestrzeni wentylacyjnej wokół urządzenia. Nie zasłaniaj otworów wentylacyjnych.
Części zamienne i naprawy	Skontaktuj się z serwisem Sony. Zasilacz w zestawie, dedykowany przewód zasilający.
Zawartość opakowania	Monitor, podstawka stołowa, zasilacz, przewód zasilający, kable (HDMI, USB), przewodnik instalacyjny, instrukcja obsługi, internetowy przewodnik pomocy.
Gwarancja	Ustawowa gwarancja zgodności (sprawdź warunki w sklepie).

Często zadawane pytania - SDMF27M30 SONY

Jak zamontować monitor Sony SDM-F27M30 na ścianie?

Użyj uchwytu ściennego VESA 100x100 mm (nie w zestawie). Postępuj zgodnie z instrukcją uchwytu i upewnij się, że ściana wytrzyma ciężar (4,1 kg bez podstawy). Sony zaleca skorzystanie z pomocy profesjonalisty.

Jakie kable są dostarczane z monitorem?

Opakowanie zawiera kabel HDMI, kabel USB (prawdopodobnie USB-A na USB-B), zasilacz i przewód zasilający. Kable DisplayPort i USB-C nie są dołączone.

Jak wyczyścić ekran bez uszkodzenia?

Odłącz monitor. Do usuwania kurzu użyj miękkiej, suchej szmatki. W przypadku plam lekko zwilż szmatkę wodą lub łagodnym detergentem. Nigdy nie używaj alkoholu, acetonu ani środków ściernych.

Czy monitor jest zgodny z technologią G-SYNC?

Tak, jest certyfikowany jako G-SYNC Compatible przez firmę NVIDIA. Może synchronizować częstotliwość odświeżania z kompatybilną kartą graficzną, aby zmniejszyć rozrywanie obrazu.

Jakie porty są dostępne do podłączenia komputera?

Możesz użyć portów HDMI 2.1, DisplayPort 1.4 lub USB-C (tryb Alt DP). Port USB-C umożliwia również przesyłanie danych i ładowanie podłączonego urządzenia.

Jak wyregulować nachylenie monitora?

Przytrzymaj mocno podstawę i delikatnie pochyl ekran do przodu lub do tyłu. Nie używaj siły i poruszaj powoli, aby uniknąć upuszczenia.

Co zrobić, jeśli ekran się nie włącza?

Sprawdź, czy zasilacz jest prawidłowo podłączony i czy przewód zasilający jest dobrze włożony. Wypróbuj inne gniazdko. Jeśli problem nie ustąpi, skontaktuj się z serwisem Sony.

Jaka jest maksymalna obsługiwana rozdzielczość?

Natywna rozdzielczość to 1920 x 1080 pikseli (Full HD). Monitor może odbierać sygnały do tej rozdzielczości przez HDMI, DisplayPort lub USB-C.

Czy monitor emituje dźwięk?

Tak, ma dwa wbudowane głośniki o mocy 2 W każdy, wystarczające do pracy biurowej. Dla lepszej jakości dźwięku użyj wyjścia słuchawkowego lub zewnętrznych głośników.

Jak zutylizować monitor po zakończeniu użytkowania?

Nie wyrzucaj go razem z odpadami domowymi. Oddaj go do punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego (PSZOK, sklep) lub skorzystaj z usługi odbioru przy dostawie.

INSTRUKCJA OBSŁUGI SDMF27M30 SONY

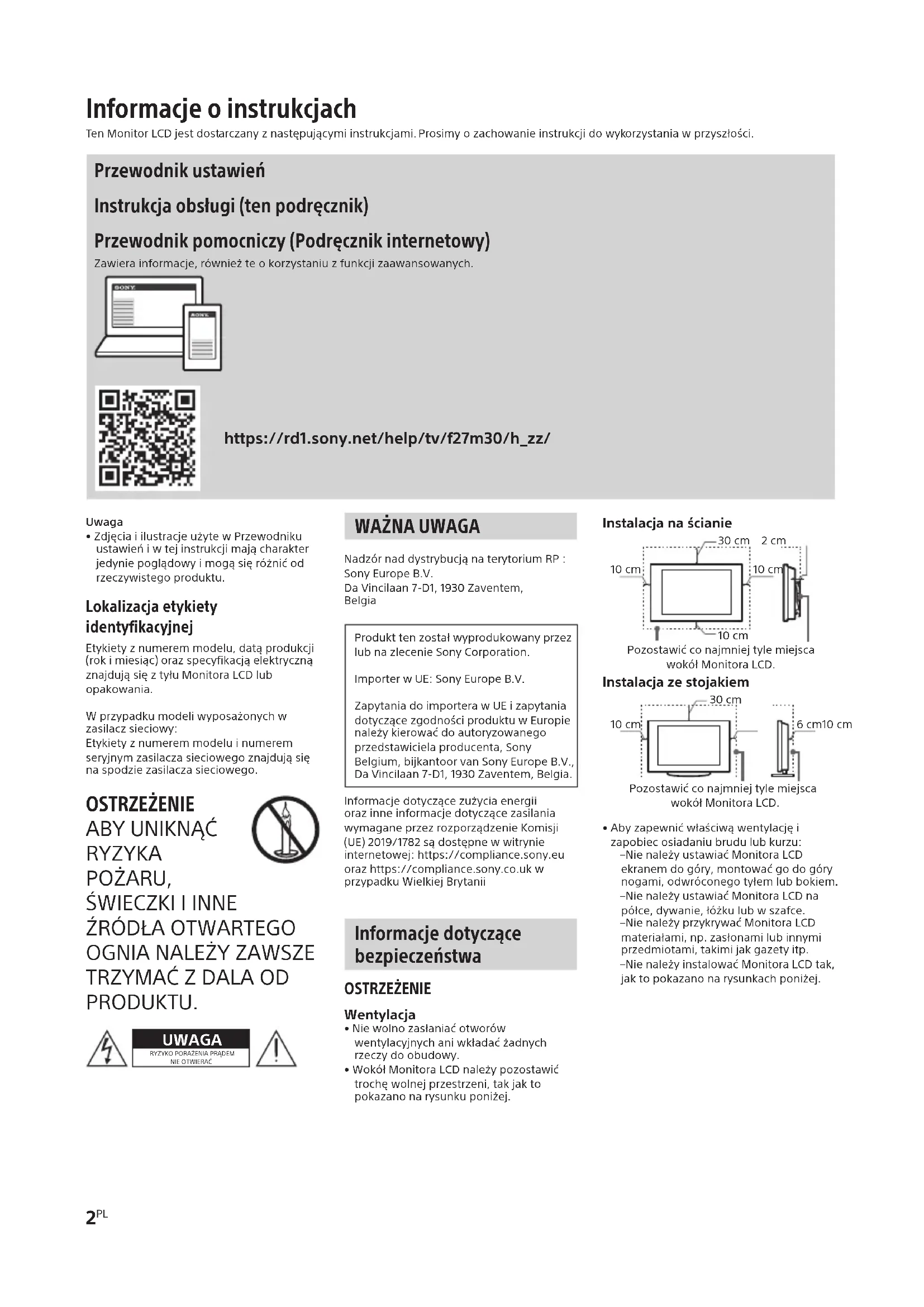

Informacje o instrukcjach

Ten Monitor LCD jest dostarczany z następującymi instrukcjami. Prosimy o zachowanie instrukcji do wykorzystania w przyszłości.

Przewodnik ustawień

Instrukcja obsługi (ten podręcznik)

Przewodnik pomocniczy (Podręcznik internetowy)

Zawiera informacje, również te o korzystaniu z funkcji zaawansowanych.

SONY SONY

- Zdjęcia i ilustracje użyte w Przewodniku ustawień i w tej instrukcji mają charakter jedynie poglądowy i mogą się różnicć od rzeczywistego produktu.

Lokalizacja etykiety identyfikacyjnej

Etykiety z numerem modelu, datą produkcji (rok i miesiąc) oraz specyfikacją elektryczną znajdują się z tyłu Monitora LCD lub opakowania.

W przypadku modeli wyposażonych w zasilacz sieciowy:

Etykiety z numerem modelu i numerem seryjnym zasilacza sieciowego znajdują się na spodzie zasilacza sieciowego.

OSTRZEŻENIE

ABY UNIKNAĆ RYZYKA

POŻARU, ŚWIECZKI I INNE ŹRÓDŁA OTWARTEGO OGNIA NALEŻY ZAWSZE TRZYMAĆ Z DALA OD PRODUKTU.

WAŻNA UWAGA

Nadzór nad dystrybucją na terytorium RP : Sony Europe B.V. Da Vincilaan 7-D1, 1930 Zaventem, Belgia

Produkt ten został wyprodukowany przez lub na zlecenie Sony Corporation.

Importer w UE: Sony Europe B.V.

Zapytania do importera w UE i zapytania dotyczące zgodności produktu w Europie należy kierować do autoryzowanego przedstawiciela producenta, Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Belgia.

Informacje dotyczące zużycia energii oraz inne informacje dotyczące zasilania wymagane przez rozporządzenie Komisji (UE) 2019/1782 są dostępne w witrynie internetowej: https://compliance.sony.eu oraz https://compliance.sony.co.uk w przypadku Wielkiej Brytanii

Informacje dotyczące bezpieczeństwa

OSTRZEŻENIE

Wentylacja

• Nie wolno zasłaniać otworów wentylacyjnych ani wkładać żadnych rzeczy do obudowy.
• Wokół Monitora LCD należy pozostawić trochę wolnej przestrzeni, tak jak to pokazano na rysunku poniżej.

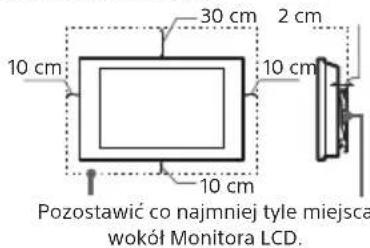

Instalacja na ścianie

30 cm 2 cm 10 cm 10 cm 10 cm Pozostawić co najmniej tyle miejsca wokół Monitora LCD.

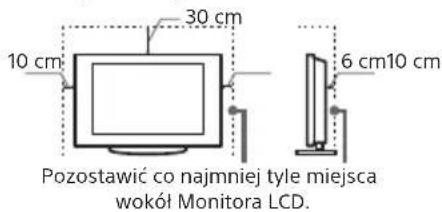

Instalacja ze stojakiem

10 cm 30 cm 6 cm10 cm Pozostawić co najmniej tyle miejsca wokół Monitora LCD.

• Aby zapewnić właściwą wentylację i zapobiec osiadaniu brudu lub kurzu:
  -Nie należy ustawiać Monitora LCD ekranem do góry, montować go do góry nogami, odwróconego tyłem lub bokiem.
  -Nie należy ustawiać Monitora LCD na półce, dywanie, łożku lub w szafce.
  -Nie należy przykrywać Monitora LCD materiałami, np. zasłonami lub innymi przedmiotami, takimi jak gazety itp.

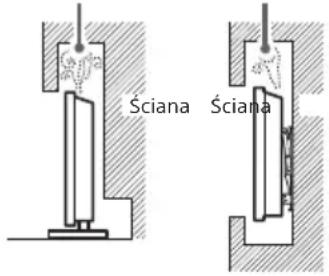

  -Nie należy instalować Monitora LCD tak, jak to pokazano na rysunkach poniżej.

Obieg powietrza jest zablokowany.

Ściana Ściana

Obieg powietrza
Nie należy zasłaniać obszaru, w którym odbywa się obieg powietrza.

Przewód zasilający

Aby uniknąć ryzyka wybuchu pożaru, porażenia prądem elektrycznym, uszkodzenia sprzętu i/lub ewentualnych obrażeń ciała, z przewodem zasilającym i gniazdem sieciowym należy postępować w następujący sposób:

• Należy używać wyłącznie przewodów zasilających dostarczonych przez Sony, a nie przez innych dostawców.
• Wtyczka powinna być całkowicie włożona do gniazda sieciowego.
• Monitor LCD jest przystosowany do zasilania wyłącznie napięciem 100 V – 240 V (prąd zmienny).
• W celu zachowania bezpieczeństwa podczas dokonywania połączeń należy wyjąć wtyczkę przewodu zasilającego z gniazdka oraz uważać, aby nie nadepnąć na przewód.
• Przed przystąpieniem do serwisowania lub przenoszenia Monitora LCD należy wyjąć wtyczkę przewodu zasilającego z gniazdka.
• Przewód zasilający powinien znajdować się z dala od źródeł ciepła.
• Należy regularnie wyjmować wtyczkę z gniazdka i czyścić ją. Jeśli wtyczka jest pokryta kurzem i gromadzi wilgoć, jej własności izolujące mogą ulec pogorszeniu, co może być przyczyną pożaru.

Uwaga

• Dostarczonego w zestawie przewodu zasilającego nie należy używać do jakichkolwiek innych urządzeń.
• Należy uważać, aby nie przycisnąć, nie zgiąć ani nie skręcić nadmiernie przewodu zasilającego. Może to spowodować uszkodzenie izolacji lub urwanie żył przewodu.
• Nie należy przerabiać przewodu zasilającego.
• Na przewodzie zasilającym nie należy kłaść ciężkich przedmiotów.
• Podczas odłączania nie wolno ciągnąć za sam przewód.
• Nie należy podłączać zbyt wielu urządzeń do tego samego gniazda sieciowego.
• Nie należy używać gniazd sieciowych słabo trzymających wtyczkę.

Nigdy nie podłączaj wtyczki USB, jeśli produkt lub przewód są mokre

- Gdy zostanie podłączona mokra wtyczka USB, dojdzie do zwarcia na skutek cieczy (wody kranowej, morskiej, napoju itp.) znajdującej się na samym urządzeniu, przewodzie lub ciele obcym, co może spowodować nadmierne nagrzewanie się lub nieprawidłowe działanie.

UWAGA DOTYCZĄCA ZASILACZA SIECIOWEGO

Ostrzeżenie

W celu ograniczenia ryzyka pożaru lub porażenia prądem nie wystawiać tego urządzenia na działanie deszczu ani wilgoci. W celu ograniczenia ryzyka pożaru lub porażenia prądem nie umieszcać na tym urządzeniu obiektów wypełnionych wodą, takich jak wazony. Nie instalować urządzenia w ograniczonej przestrzeni, takiej jak np. półka na książki.

• Należy się upewnić, że gniazdko sieciowe znajduje się w pobliżu urządzenia i jest łatwo dostępne.
• Należy używać dołączonego do zestawu zasilacza sieciowego i przewodu zasilającego. W przeciwnym razie może dojść do nieprawidłowego działania.
• Zasilacz sieciowy należy podłączać do łatwo dostępnego gniazdka sieciowego.
• Nie owijać przewodu zasilającego wokół zasilacza sieciowego. Żyły przewodu mogą ulec przerwaniu, co może spowodowa działanie odbiornika.
• Nie dotykać zasilacza sieciowego mokrymi dłońmi.
• Jeśli stwierdzone zostanie nieprawidłowe działanie zasilacza sieciowego, należy go natychmiast odłączyć od gniazdka sieciowego.
• Monitor LCD pozostaje podłączony do zasilania tak długo, jak jest podłączony do gniazdka sieciowego, nawet jeśli sam Monitor LCD jest wyłączony.
• Ponieważ zasilacz sieciowy nagrzewa się podczas długotrwałego użytkowania, dotykając go dłonia, można odczuć ciepło.

Niedozwolone użycie

Monitora LCD nie należy instalować oraz eksploatować w miejscach, warunkach lub okolicznościach, jakie opisano poniżej. Niezastosowanie się do poniższych zaleceń może prowadzić do wadliwej pracy urządzenia, a nawet pożaru, porażenia prądem elektrycznym, uszkodzenia sprzętu i/lub obrażeń ciała.

Miejsce:

- Urządzenia nie należy montować na zewnątrz pomieszczeń (w miejscach narażonych na bezpośrednie działanie promieni słonecznych), nad brzegiem morza, na statku lub innej jednostce pływającej, w pojeździe, w miejscach niestabilnych lub narażonych na działanie wody, deszczu, wilgoci lub dymu.

Warunki:

- Nie należy umieszczac Monitora LCD w miejscach gorących, wilgotnych lub nadmiernie zapylonych; w miejscach, w których do wnętrza mogą dostawać się owady; w miejscach, w których może być narażony na działanie wibracji mechanicznych lub w pobliżu źródeł otwartego ognia, takich jak zapalona świeca umieszczona na Monitorze LCD. Monitor LCD należy chronić przed zalaniem i nie stawiać na nim żadnych przedmiotów wypełnionych wodą, np. wazonów.

Okoliczności:

• Dotykanie mokrymi rękoma, przy zdjętej obudowie, lub używanie z akcesoriami, które nie są zalecane przez producenta. W czasie burz z wyładowaniami atmosferycznymi należy wyjąć wtyczkę przewodu zasilającego Monitora LCD z gniazdka.
• Instalacja Monitora LCD z obudową wystającą na otwartą przestrzeń. Może to powodować uderzanie przez osoby lub przedmioty oraz do uszkodzenia.
• Umieszczanie Monitora LCD w miejscach wilgotnych lub zakurzonych oraz miejscach, w których występuje dym zawierający cząsteczki tłuszczu lub para (w pobliżu płyt kuchennych lub nawilżaczy). Może to spowodować pożar, porażenie prądem lub odkształcenia obudowy.
• Instalacja Monitora LCD w miejscach narażonych na działanie wyższych temperatur, takich jak miejsca bezpośrednio oświetlane przez promienie słońca, położone w pobliżu grzejnika lub nawiewu ogrzewania. W takich warunkach może dojść do przegrzania Monitora LCD, a w konsekwencji do zdeformowania obudowy i/lub awarii samego urządzenia.

- Monitor LCD znajdujący się w szatni jacuzzi albo łaźni publicznej może zostać uszkodzony przez unoszące się w po i inne.

• Aby zapewnić najlepszą jakość obrazu, nie należy wystawiać ekranu na bezpośrednie oświetlenie lub działanie promieni słonecznych.
• Nie przenosić Monitora LCD z zimnego do ciepłego pomieszczenia. Gwałtowna zmiana temperatury może powodować skraplanie wilgoci. Może to pogorszyć jakość obrazu na Monitorze LCD lub kolorów. W takiej sytuacji przed włączeniem Monitora LCD należy poczekać na całkowite odparowanie wilgoci.

Kawałki szkła lub uszkodzenia:

- Nie przeciągać grubego kabla ani wielu kabli przez otwór w stojaku. Może to doprowadzić do uszkodzenia kabli i spowodować problem lub nieprawie Monitor LCD może nie płynnie się poruszać w usytuowania kabli.

• W Monitor LCD nie należy rzucać żadnymi przedmiotami. Może to spowodować uszkodzenie szkła ekranu i prowadzić do poważnych obrażeń ciała.
• W przypadku pęknięcia powierzchni ekranu lub obudowy, przed dotknięciem Monitora LCD należy wyjąć wtyczkę przewodu zasilającego z gniazdka. Może to również powodować porażenie prądem elektrycznym.

Gdy Monitor LCD nie jest używany

• Mając na uwadze kwestie ochrony środowiska i bezpieczeństwa, zaleca się odłączenie Monitora LCD od źródła zasilania, jeśli nie będzie on używany przez kilka dni.
• Ponieważ wyłączenie Monitora LCD nie powoduje odcięcia zasilania, w celu całkowitego wyłączenia urządzenia należy wyciągnąć wtyczkę przewodu zasilającego z gniazda sieciowego.

Zalecenia dot. bezpieczeństwa dzieci

• Nie należy pozwalać, aby na Monitor LCD wspinały się dzieci.
• Małe akcesoria należy przechowywać z dala od dzieci tak, aby uniknąć ryzyka ich przypadkowego połknięcia.

Co robić w przypadku wystąpienia problemów...

W przypadku wystąpienia jednego z poniższych problemów należy bezzwłocznie wyłączyć Monitor LCD oraz wyjąć wtyczkę zasilającą z gniazdka sieciowego. Należy zwrócić się do sprzedawcy lub punktu serwisowego firmy Sony z prośbą o sprawdzenie Monitora LCD przez wykwalifikowanego serwisanta.

W przypadku:

• Uszkodzenia przewodu zasilającego.
• Gniazd sieciowych słabo trzymających wtyczkę.
• Uszkodzenia Monitora LCD w wyniku jego upuszczenia lub uderzenia.
• Dostania się do wnętrza Monitora LCD cieczy lub przedmiotów obcych.

Informacje o temperaturze Monitora LCD

Gdy Monitor LCD jest używany przez dłuższy czas może dojść do rozgrzania się miejsc wokół panelu. Po dotknięciu dłonią tych miejsc można poczuć, że są gorące.

Instytucje ochrony zdrowia

Ten produkt nie może być stosowany jako wyrób medyczny. Może spowodować wadliwe działanie sprzętu medycznego.

Nie umieszczać produktu w sąsiedztwie urządzeń medycznych

Ten produkt (wraz z osprzętem) wyposażony jest w magnes(y) mogący(-e) zakłócać pracę rozruszników serca, programowalnych zastawek przetokowych doch leczenia wodogłowia lub innych urządzeń medycznych. Nie należy umieszczać produktu w pobliżu osób, które korzystają ze wspomnianych urządzeń medycznych. Jeżeli stosowane są wspomniane urządzenia medyczne, przed przystąpieniem do użytkowania tego produktu należy zasięgnąć porady lekarskiej.

Przechowywać w miejscu niedostępnym dla dzieci lub osób wymagających nadzoru

Ten produkt (wraz z osprzętem) wyposażony jest w magnes(y). Połknięcie magnesu(-ów) grozi poważnymi obrażeniami, na przykład zadławieniem się lub urazami jelit. W razie połknięcia magnesów (lub magnesu) należy natychmiast zasięgnąć porady lekarskiej.

Oddziaływanie magnetyczne

Ten produkt (w tym akcesoria, takie jak osłony) wykorzystuje magnesy. Nie umieszcać w pobliżu urządzenia przedmiotów wrażliwych na magnesy (karty debetowe, karty kredytowe z paskiem magnetycznym itp.).

Środki ostrożności

• Obraz na Monitorze LCD powinien być oglądany w pomieszczeniu o umiarkowanym oświetleniu, ponieważ oglądanie go w słabym świetle lub przez dłuższy czas jest męczące dla oczu.
• Podczas korzystania ze słuchawek należy unikać nadmiernego poziomu głośności ze względu na ryzyko uszkodzenia słuchu.

Ekran:

• Chociaż ekran został wykonany z wykorzystaniem technologii wysokiej precyzji, dzięki której aktywnych jest ponad 99,99 % pikseli, na ekranie mogą pojawiać się czarne płamki lub jasne kropki (w kolorze czerwonym, niebieskim lub zielonym). Jest to jednak właściwość wynikająca z konstrukcji ekranu i nie jest to objaw usterki.
• Nie wolno naciskać ani drapać przedniego filtru, a także kłaść na Monitorze LCD żadnych przedmiotów. Może to spowodować zakłócenia obrazu lub uszkodzenie ekranu.
• Jeśli Monitor LCD jest używany w zimnym miejscu, na obrazie mogą wystąpić plamy lub obraz może stać się ciemny. Nie jest to oznaką uszkodzenia Monitora LCD. Zjawiska te zanikają w miarę wzrostu temperatury.
• Długotrwałe wyświetlanie obrazów nieruchomości może spowodować wystąpienie obrazów wtórnych (tzw. zjawy). Mogą one zniknąć po krótkiej chwili.
• Ekran i obudowa nagrzewają się podczas pracy Monitora LCD. Nie jest to oznaką uszkodzenia urządzenia.

- Ekran zawiera niewielką ilość ciekłych kryształów. Podczas utylizacji należy przestrzegać lokalnych zaleceń i przepisów.

Obchodzenie się z powierzchnią ekranu/ obudową Monitora LCD i ich czyszczenie

Przed przystąpieniem do czyszczenia Monitora LCD należy wyjąć wtyczkę przewodu zasilającego z gniazdką. Aby uniknąć pogorszenia stanu materiału lub powłoki ekranu Monitora LCD, należy postępować zgodnie z poniższymi środkami ostrożności.

- Aby usunąć kurz z powierzchni ekranu/obudowy, należy wytrzeć go delikatnie za pomocą miękkiej ściereczki. Jeśli nie można usunąć kurzu, należy wytrzeć ekran za pomocą miękkiej ściereczki lekko zwilżonej rozcieńczonym roztworem delikatnego detergentu.

• Nie wolno spryskiwać Monitora LCD wodą ani detergentem. Ciecz może przedostać się przez spód ekranu lub elementy zewnętrzne do środka Monitora LCD i spowodować jego uszkodzenie.
• Nie należy używać szorstkich gąbek, środków czyszczących na bazie zasad lub kwasów, proszków do czyszczenia ani lotnych rozpuszczalników, takich jak alkohol, benzyna, rozcieńczalnik czy środek owadobójczy. Używanie takich środków lub długotrwały kontakt z gumą lub winylem może spowodować uszkodzenie powierzchni ekranu lub obudowy.
• Nie dotykaj monitora LCD, gdy masz ręce pokryte dowolną substancją chemiczną, np. kremem do rąk lub kremem do opalania.
• Aby zapewnić właściwą wentylację, zaleca się okresowo odkurzać otwory wentylacyjne.
• Regulację kąta nachylenia należy wykonywać powolnym ruchem tak, aby Monitor LCD nie spadł lub nie zsunął się z podstawy pod Monitor LCD.

Urządzenia opcjonalne

• W pobliżu Monitora LCD nie należy umieszczać urządzeń dodatkowych lub urządzeń emitujących promieniowanie elektromagnetyczne. Może to spowodować zakłócenia obrazu i/lub dźwięku.
• Ten sprzęt został sprawdzony i zatwierdzony w zakresie zgodności z ograniczeniami wytyczonymi w normie EMC przy długości sygnałowego przewodu łączącego mniejszej niż3 metry.

Utylizacja Monitora LCD

Pozbywanie się zużytego sprzętu elektrycznego i elektronicznego (stosowane w krajach Unii Europejskiej i w pozostałych krajach stosujących własne systemy zbiórki)

Ten symbol na produkcie lub jego opakowaniu oznacza, że produkt nie może być traktowany jako odpad komunalny, lecz powinno się go dostarczyć do odpowiedniego punktu zbiórki sprzętu elektrycznego i elektronicznego w celu recyklingu. Odpowiednie zagospodarowanie zużytego produktu zapobiega potencjalnym zagrożeniom dla środowiska i zdrowia ludzi, do których mogłoby dojść w przypadku niewłaściwego obchodzenia się z tymi odpadami. Recykling materiałów pomaga chronić zasoby naturalne. W celu uzyskania bardziej szczegółowych informacji na temat recyklingu tego produktu, należy skontaktować się z lokalną jednostką samorządu terytorialnego, ze służbami zajmującymi się zagospodarowywaniem odpadów lub ze sklepem, w którym zakupiono produkt.

Montaż i instalacja

- Aby uniknąć ryzyka wybuchu pożaru, porażenia prądem elektrycznym, uszkodzenia sprzętu i/lub ewentualnych obrażeń ciała, Monitor LCD należy zainstalować zgodnie z instrukcjami podanymi poniżej.

Instalacja

• Monitor LCD powinien być zainstalowany w pobliżu łatwo dostępnego gniazdka.
• Ustaw Monitor LCD na stabilnej, równej powierzchni tak, aby zapobiec ryzyku jego przewrócenia i spowodowania obrażeń ciała lub uszkodzenia mienia.
• Zainstaluj Monitor LCD w miejscu, w którym nie może zostać pociągnięty, popchnięty lub przewrócony.

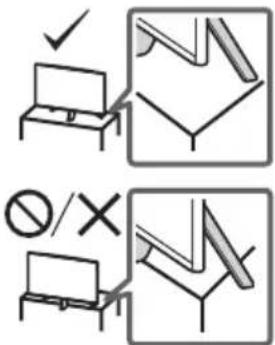

• Zainstaluj Monitor LCD w taki sposób, aby jego podstawa nie wystawała poza stojak (nie należy do wyposażenia). Jeśli podstawa wystaje poza stojak, może to spowodować przewrócenie i upadek Monitora LCD, a w efekcie obrazenia osobiste lub uszkodzenie urządzenia.

• Przed rozpoczęciem przenoszenia Monitora LCD należy odłączyć od niego wszystkie kable.
• Przenosząc Monitor LCD w rękach, należy go trzymać tak jak na rysunku. Nie wolno naciskać ekranu ciekłokrystalicznego ani ramy dookoła ekranu.

• Przy podnoszeniu lub przenoszeniu Monitora LCD należy go dobrze chwycić od spodu.
• Podczas transportu Monitor LCD nie powinien być narażony na wstrząsy mechaniczne i nadmierne wibracje.
• Na czas transportu Monitora LCD do naprawy lub podczas przeprowadzki, należy zapakować go w oryginalny karton i elementy opakowania.

Montaż Monitora LCD na ścianie

Instrukcja obsługi zawiera czynności przygotowania Monitora LCD do zawieszenia na ścianie.

Monitor LCD można zamocować na ścianie za pomocą Uchwytu ściennego (nie należy do wyposażenia). Jeśli do Monitora LCD dołączona jest podstawa, Monitor LCD może wymagać odlączenia podstawy. Przed podłączeniem przewodów należy przygotować Monitor LCD do zamontowania Uchwytu ściennego.

Ze względu na bezpieczeństwo produktu oraz użytkownika firma Sony zaleca, aby montaż Monitora LCD na ścianie był wykonywany przez wykwalifikowanych monterów. Nie należy podejmować samodzielnych prób montażu.

• Postępuj zgodnie z instrukcjami dostarczonymi z Uchwytem ściennym dla danego modelu. Do zamontowania tego Monitora LCD wymagane jest odpowiednie doświadczenie, szczególnie w celu oceny, czy ściana jest odpowiednio wytrzymała, aby unieść ciężar Monitora LCD.
• Wkręty do montażu Uchwytu ściennego do Monitora LCD nie należą do wyposażenia.
• Długość wkrętu do Uchwytu ściennego różni się w zależności od grubości tego uchwytu. Proszę zapoznać się z poniższą ilustracją.

4 mm - 8 mm Śruba (M4) Uchwyt scienny Pokrywa tylna Monitora LCD

- Aby uzyskać informacje na temat rozstawu otworów ściennych, zapoznaj się z następującą tabelą.

Nazwa modelu

Rozstaw otworów ściennych

a × b

SDM-F27M30100 × 100 mm

Dane techniczne

System

System panelu: Panel z wyświetlaczem ciełokrystalicznym (LCD), Podświetlenie LED Wyjście dźwięku: 2 W + 2 W

Gniazda wejścia/wyjścia

HDMI IN 1/2 (technology HDMI 2.1, HDCP 2.3)

Ω (mini jack stereo) Stuchawki

(PC)(电脑) USB tvpu B

DP USB typu C, tryb DP Alt DP

DisplayPort (wersja 1.4) - + 19.5 V

Wejście zasilacza sieciowego

Moc, karta produktu i inne

Wymagania dotyczące zasilania 19,5 V DC z zasilaczem sieciowym Wartości znamionowe: Wejście 100 V – 240 V (prąd zmienny), 50/60 Hz

Wielkość ekranu (przekątna) (ok.) 68,6 cm / 27 cali

Rozdzielczość wyświetlacza (poziom × pion) (piksele) 1920 × 1080

Wymiary (przybliżone) (szer. × wys .× gł.) (cm)

z podstawą 61,5 × 47,9 × 24,8

bez podstawy 61,5 × 36,3 × 7,3

Szerokość podstawy (przybliżone) (cm) 45,3

Waga (przybliżona) (kg)

z podstawą

6,2

bez podstawy 4,1

Inne

Temperatura robocza: 0 °C – 40 °C Wilgotność robocza: 10 % – 80 % wilgotności względnej (bez kondensacji)

Uwaga

• Projekt i dane techniczne mogą zostać zmienione bez powiadomienia.
• Niektóre wskazówki wyświetlane na ekranie mogą nie dotyczyć posiadanego modelu Monitora LCD.
• Karta produktu w niniejszym podręczniku odnosi się do ROZPORZĄDZENIA DELEGOWANEGO KOMISJI (UE) 1062/2010. W celu uzyskania informacji na temat rozporządzenia (UE) 2019/2013 należy skorzystać z odpowiedniej witryny internetowej.

Numer rejestracji produktu (ROZPORZĄDZENIE DELEGOWANE KOMISJI (UE) 2019/2013)

SDM-F27M30 (1280905)

Informacje dot. znaków towarowych

• Terminy HDMI, HDMI High Definition Multimedia Interface oraz logo HDMI są znakami towarowymi lub zarejestrowanymi znakami towarowymi HDMI Licensing Administrator, Inc. w Stanach Zjednoczonych i innych krajach.
• DisplayPort™, logo DisplayPort™ oraz logo DisplayHDR™ są znakami towarowymi firmy Video Electronics Standards Association (VESA®) w Stanach Zjednoczonych i innych krajach.
  • © 2021 NVIDIA, logo NVIDIA oraz NVIDIA G-SYNC Compatible są znakami towarowymi i/lub zarejestrowanymi znakami towarowymi firmy NVIDIA Corporation w Stanach Zjednoczonych i innych krajach.
• USB Type- C^® oraz USB- C^® to zarejestrowane znaki towarowe organizacji USB Implementers Forum.

O návodech

USB typu C, režim DP Alt DP

DisplayPort (Ver. 1,4)
