Typ produktu	Telewizor LCD 4K UHD
Marka	Sony
Model	Bravia KD43X7053
Rozmiar ekranu (przekątna)	108,0 cm (43 cale)
Rozdzielczość wyświetlania	3840 x 2160 pikseli (4K)
Podświetlenie	LED
Standardy TV	Analogowy B/G, D/K; Cyfrowy DVB-T/T2/C/S/S2
Moc dźwięku	10 W + 10 W
Łączność bezprzewodowa	Wi-Fi 802.11b/g/n, LAN Ethernet 10/100
Wejścia HDMI	3 x HDMI (w tym 2 kompatybilne z 4K 60p/50p, ARC na HDMI 3)
Porty USB	3 x USB 2.0 (w tym 1 HDD REC)
Inne złącza	Antena/kabel, satelita, wejście AV, wyjście audio optyczne, wyjście słuchawkowe, CAM
Zasilanie	220-240 V AC, 50 Hz (model z zasilaczem sieciowym)
Pobór mocy (tryb standardowy)	66 W
Pobór w trybie czuwania	0,50 W
Wymiary z podstawą (S x W x G)	97,0 x 62,8 x 28,6 cm
Wymiary bez podstawy (S x W x G)	97,0 x 57,0 x 5,7 cm
Waga z podstawą	10,2 kg
Waga bez podstawy	9,7 kg
Główne funkcje	Smart TV, Netflix, YouTube, BRAVIA Sync, HDR10, HDMI CEC, EPG, Telegazeta
Kompatybilny uchwyt ścienny	SU-WL450 (opcjonalnie)
Temperatura pracy	0°C do 40°C
Klasa efektywności energetycznej	A

Często zadawane pytania - Bravia KD43X7053 SONY

Jak zresetować telewizor w przypadku problemu?

Odłącz przewód zasilania sieciowego na dwie minuty, a następnie podłącz go ponownie. Jeśli problem występuje nadal, skontaktuj się z serwisem Sony, podając liczbę mignięć czerwonej diody LED.

Jak podłączyć telewizor do sieci Wi-Fi?

Naciśnij przycisk HOME na pilocie, wybierz [Ustawienia] > [Sieć] > [Konfiguracja sieci] i postępuj zgodnie z instrukcjami na ekranie, aby wybrać sieć Wi-Fi i wprowadzić hasło.

Co zrobić, jeśli obraz nie jest wyświetlany (czarny ekran) i nie ma dźwięku?

Sprawdź połączenia anteny lub kabla, upewnij się, że telewizor jest podłączony do gniazdka sieciowego i włączony za pomocą przycisku (1) na telewizorze lub pilocie.

Telewizor wyłącza się sam, co robić?

Sprawdź, czy funkcja [Zatrzymanie programu] lub [Czas] jest włączona w menu. Wyłącz ją, jeśli to konieczne. Zobacz Przewodnik pomocy przez przycisk HOME.

Jak zamontować telewizor na ścianie?

Użyj uchwytu montażowego SU-WL450 (nie dołączony). Instalacja powinna być przeprowadzona przez autoryzowanego instalatora Sony. Przed montażem usuń podstawę stołową zgodnie z instrukcjami w Przewodniku instalacji.

Pilot nie działa, co robić?

Wymień baterie na nowe. Sprawdź, czy między pilotem a czujnikiem telewizora nie ma żadnych przeszkód.

Jak włączyć napisy na telewizorze?

Naciśnij przycisk (Ustawienia napisów) na pilocie, aby włączyć lub wyłączyć napisy. Możesz je również skonfigurować w menu [Ustawienia] > [Napisy].

Czy mogę nagrywać programy na dysku twardym USB?

Tak, podłącz dysk twardy USB do portu USB 3 (HDD) i użyj przycisku REC na pilocie, aby nagrać bieżący program. Ta funkcja może być niedostępna we Włoszech.

Jak wyczyścić ekran telewizora?

Odłącz telewizor. Użyj miękkiej, suchej ściereczki (mikrofibry), aby delikatnie wytrzeć ekran. Nie używaj chemikaliów ani sprayów bezpośrednio.

Gdzie znaleźć informacje dotyczące bezpieczeństwa i deklarację zgodności?

Sprawdź strony 2 i następne instrukcji obsługi w celu uzyskania zaleceń bezpieczeństwa. Deklaracja zgodności UE jest dostępna pod adresem http://www.compliance.sony.eu/.

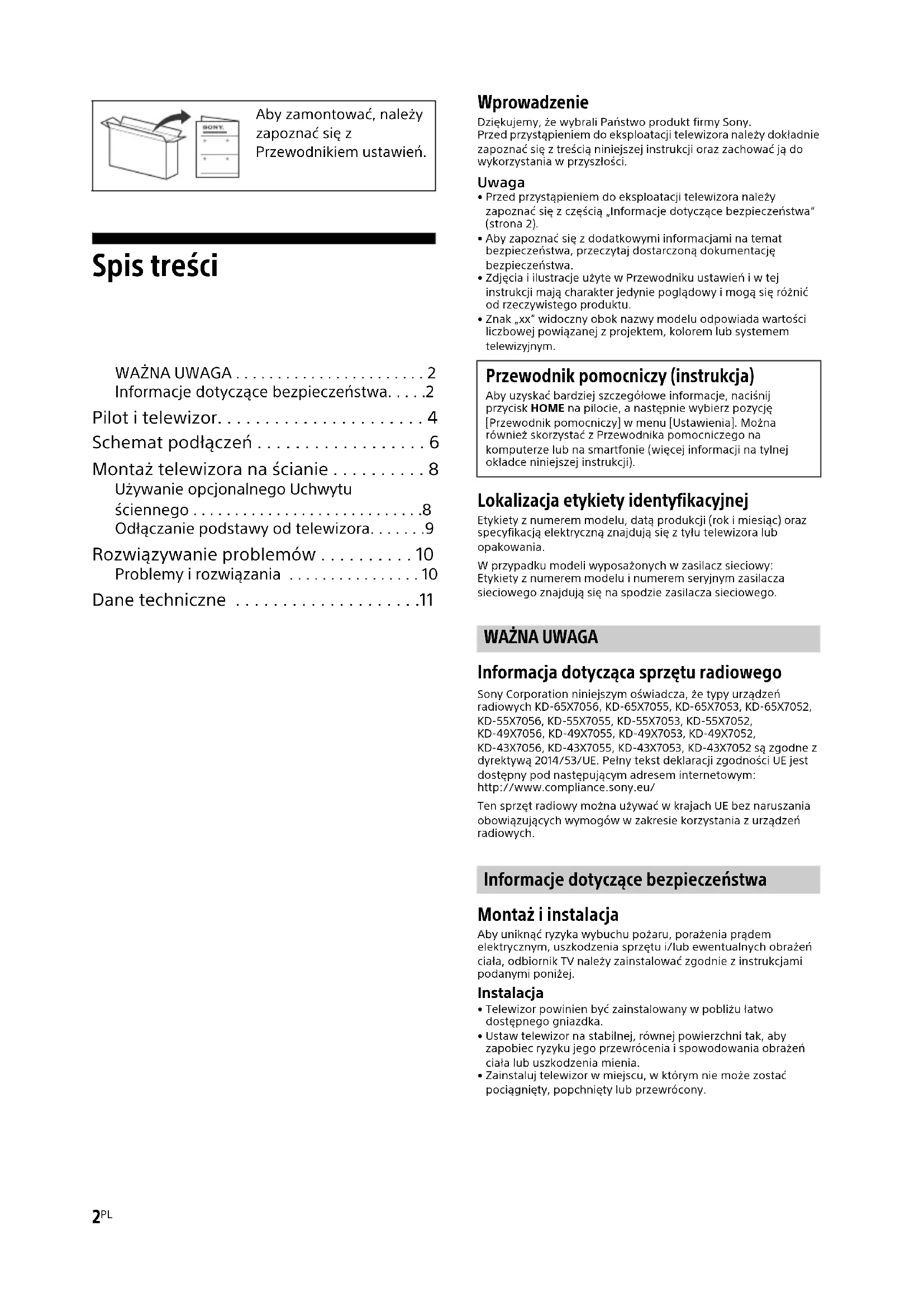

INSTRUKCJA OBSŁUGI Bravia KD43X7053 SONY

Szczegółowe informacje o produktach Sony

Aby zamontować, należy zapoznać się z Przewodnikiem ustawień.

Spis treści

WAŻNA UWAGA 2

Informacja dotycząca bezpieczeństwa. . . .2

Pilot telewizora. 4

Schemat podłączeń 6

Montaż telewizora na ścianie 8

Używanie opcjonalnego Uchwytu ściennego .8

Odłączanie podstawy od telewizora. . . . .9

Rozwiązywanie problemów 10

Problemy i rozwiązania 10

Dane techniczne 11

Wprowadzenie

Dziękujemy, że wybrali Państwo produkt firmy Sony. Przed przystąpieniem do eksploatacji telewizora należy dokładnie zapoznać się z treścią niniejszej instrukcji oraz zachować ją do wykorzystania w przyszłości.

Uwaga

• Przed przystąpieniem do eksploatacji telewizora należy zapoznać się z sekcją „Informacja dotycząca bezpieczeństwa” (strona 2). Aby uzyskać dodatkowe informacje na temat bezpieczeństwa, przeczytaj dostarczoną dokumentację bezpieczeństwa. Zdjęcia i ilustracje użyte w Przewodniku ustawień i w tej instrukcji mają charakter jedynie poglądowy i mogą się różnić od rzeczywistego produktu. Znak „xx” widoczny obok nazwy modelu odpowiada wartości liczbowej powiązanej z projektem, kolorem lub systemem telewizyjnym.

Przewodnik pomocniczy (instrukcja)

Aby uzyskać bardziej szczegółowe informacje, naciśnij przycisk HOME na pilocie, a następnie wybierz pozycję [Przewodnik pomocniczy] w menu [Ustawienia]. Można również skorzystać z Przewodnika pomocniczego na komputerze lub na smartfonie (więcej informacji na tylnej okładce niniejszej instrukcji).

Lokalizacja etykiety identyfikacyjnej

Etykiety z numerem modelu, datą produkcji (rok i miesiąc) oraz specyfikacją elektryczną znajdują się z tyłu telewizora lub na opakowaniu.

W przypadku modeli wyposażonych w zasilacz sieciowy: Etykiety z numerem modelu i numerem seryjnym zasilacza sieciowego znajdują się na spodzie zasilacza sieciowego.

WAŻNA UWAGA

Informacja dotycząca sprzętu radiowego

Sony Corporation niniejszym oświadcza, że typy urządzeń radiowych KD-65X7056, KD-65X7055, KD-65X7053, KD-65X7052, KD-55X7056, KD-55X7055, KD-55X7053, KD-55X7052, KD-49X7056, KD-49X7055, KD-49X7053, KD-49X7052, KD-43X7056, KD-43X7055, KD-43X7053, KD-43X7052 są zgodne z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: http://www.compliance.sony.eu/

Ten sprzęt radiowy może być używany w krajach UE bez naruszania obowiązujących wymogów w zakresie korzystania z urządzeń radiowych.

Aby uniknąć ryzyka wybuchu pożaru, porażenia prądem elektrycznym, uszkodzenia sprzętu i/lub ewentualnych obrażeń ciała, odbiornik TV należy zainstalować zgodnie z instrukcjami podanymi poniżej.

Instalacja

• Telewizor powinien być zainstalowany w pobliżu łatwo dostępnego gniazdka.
• Ustaw telewizor na stabilnej, równej powierzchni tak, aby zapobiec ryzyku przewrócenia i spowodowania obrażeń ciała lub uszkodzenia mienia. Zainstaluj telewizor w miejscu, w którym nie może zostać pociągnięty, popchnięty lub przewrócony.

Zainstaluj telewizor w taki sposób, aby podstawa telewizora nie wystawała poza stojak (nie należy do wyposażenia). Jeśli podstawa telewizora wystaje poza stojak, może to spowodować przewrócenie i upadek telewizora, a w efekcie obrażenia osobiste lub uszkodzenie telewizora.

Montaż uchwytu na ścianie należy zlecić wykwalifikowanemu instalatorowi. - Ze względów bezpieczeństwa zaleca się stosowanie akcesoriów Sony:

Uchwyt ścienny: SU-WL450 - Podczas montażu uchwytu ściennego do telewizora należy używać śrub dostarczonych razem z uchwytem ściennym. Dostarczone śruby są zaprojektowane w sposób pokazany na ilustracji w przypadku pomiaru od powierzchni mocującej uchwytu ściennego.

Średnica i długość śrub różnią się w zależności od modelu uchwytu ściennego.

Stosowanie śrub innych niż dostarczane w komplecie może spowodować uszkodzenia wewnętrzne w odbiorniku TV, jego upadek, itp.

Transport

• Przed rozpoczęciem przenoszenia odbiornika należy odłączyć od niego wszystkie kable.
• Do przenoszenia dużego odbiornika TV potrzeba dwóch lub więcej osób.
• Przenosząc telewizor w rękach, należy go trzymać tak jak na rysunku. Nie wolno naciskać ekranu ciekłokrystalicznego ani ramy dookoła ekranu.
• Przy podnoszeniu lub przenoszeniu telewizora należy go dobrze chwycić od spodu.

• Podczas transportu odbiornik nie powinien być narażony na wstrząsy mechaniczne i nadmierne wibracje.
• Na czas transportu odbiornika do naprawy lub podczas przeprowadzki, należy zapakować go w oryginalny karton i elementy opakowania.

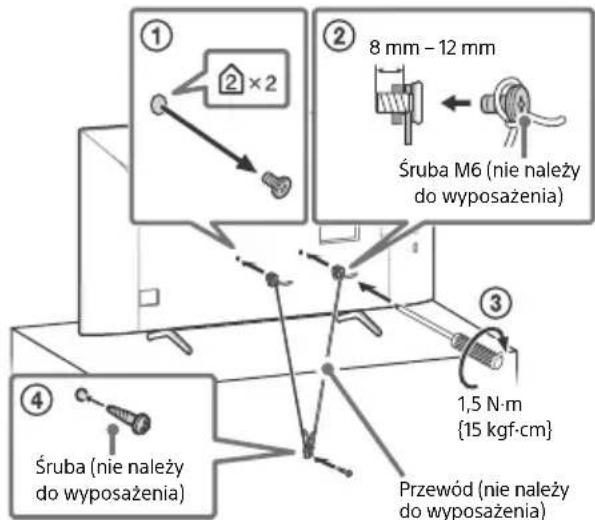

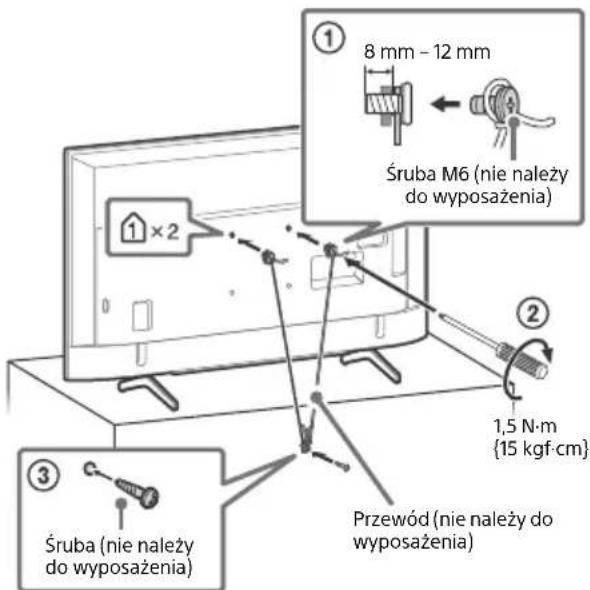

Zabezpieczenie przed przewróceniem KD-65X70xx KD-55X70xx / 49X70xx / 43X70xx

Pilot telewizora

Kształt, układ, dostępność i działanie funkcji przycisków pilota mogą się różnić w zależności od regionu/kraju/modelu telewizora.

1 (Wybór wejścia/zatrzymanie strony)

W trybie TV: wyświetlanie i wybieranie źródła sygnału wejściowego. W trybie tekstowym: zatrzymanie bieżącej strony.

Czuwanie)

DIGITAL/ANALOG

Przełącz pomiędzy wejściem cyfrowym a analogowym.

SYNC MENU

Wyświetlanie menu BRAVIA Sync. Aby uzyskać bardziej szczegółowe informacje, naciśnij przycisk HOME na pilocie, a następnie wybierz pozycję [Przewodnik pomocniczy] w menu [Ustawienia].

2 Przyciski numeryczne

EXIT

(Tekst)

Wyświetlanie informacji tekstowych.

3 Kolorowe przyciski

YouTube (Wyłącznie w przypadku niektórych regionów/krajów/modeli telewizora)

NETFLIX (Wyłącznie w przypadku niektórych regionów/krajów/modeli telewizora)

4 (Wyświetlanie informacji/tekstu)

Wyświetlanie informacji.

SLEEP

Naciskać do momentu, gdy na ekranie pojawi się odpowiednia liczba minut ([Wył.]/[15 min.]/[30 min.]/[45 min.]/[60 min.]/[90 min.]/[120 min.]), po których telewizor automatycznie się wyłączy. Aby anulować funkcję wyłącznika czasowego, należy naciskać SLEEP do momentu, gdy na ekranie pojawi się [Wył.].

GUIDE/国

Wyświetla elektroniczny przewodnik po programach (EPG).

RETURN/

OPTIONS

Wyświetla listę zawierającą skróty do różnych menu ustawień.

Pozycje na liście mogą różnić się w zależności od aktualnego źródła i treści.

HOME

/ / / / /

Nawigacja w menu ekranowym i wybór opcji.

5 +/-(Głośność)

(Przejście)

(Wyciszanie)

W trybie TV: Wybór kanału. W trybie tekstowym: Wybór następnej (A) lub poprzedniej (B) strony.

6 AUDIO

Wybór dźwięku źródła wielojęzykowego lub podwójnego dźwięku (w zależności od źródła programu).

Tryb napisów

TITLE LIST (Funkcja jest niedostępna we Włoszech)

Wyświetlanie listy tytułów.

Obsługa multimediów w telewizorze i w podłączonym zgodnym urządzeniu BRAVIA Sync.

Te przyciski są używane do obsługi funkcji odtwarzania VOD (Video on Demand). Dostępność zależy od usługi VOD.

REC (Funkcja jest niedostępna we Włoszech)

Nagraj obecnie oglądany program na USB HDD.

Tryb szeroki

Dostosowuje ustawienia ekranu. Naciskać do momentu, gdy na ekranie pojawi się odpowiedni tryb szerokości ekranu.

KD-65X70xx

KD-55X70xx / 49X70xx / 43X70xx

(Whacznik)

Czujnik zdalnego sterowania / wskaźnik LED

Uwaga

• Po wyborze opcji napisów i uruchomieniu aplikacji tekstu cyfrowego za pomocą przycisku TEXT, w pewnych okolicznościach napisy mogą nie pojawić się na ekranie. Po wyjściu z aplikacji tekstu cyfrowego funkcja dekodowania napisów zostanie automatycznie wznowiona.
• Przed odłączeniem przewodu zasilania sieciowego należy upewnić się, że urządzenie jest całkowicie wyłączone.
• Aby całkowicie odłączyć telewizor od zasilania sieciowego, należy wyciągnąć wtyczkę przewodu zasilania z gniazda sieciowego.
• Przed zmianą wejścia należy odczekać chwilę.

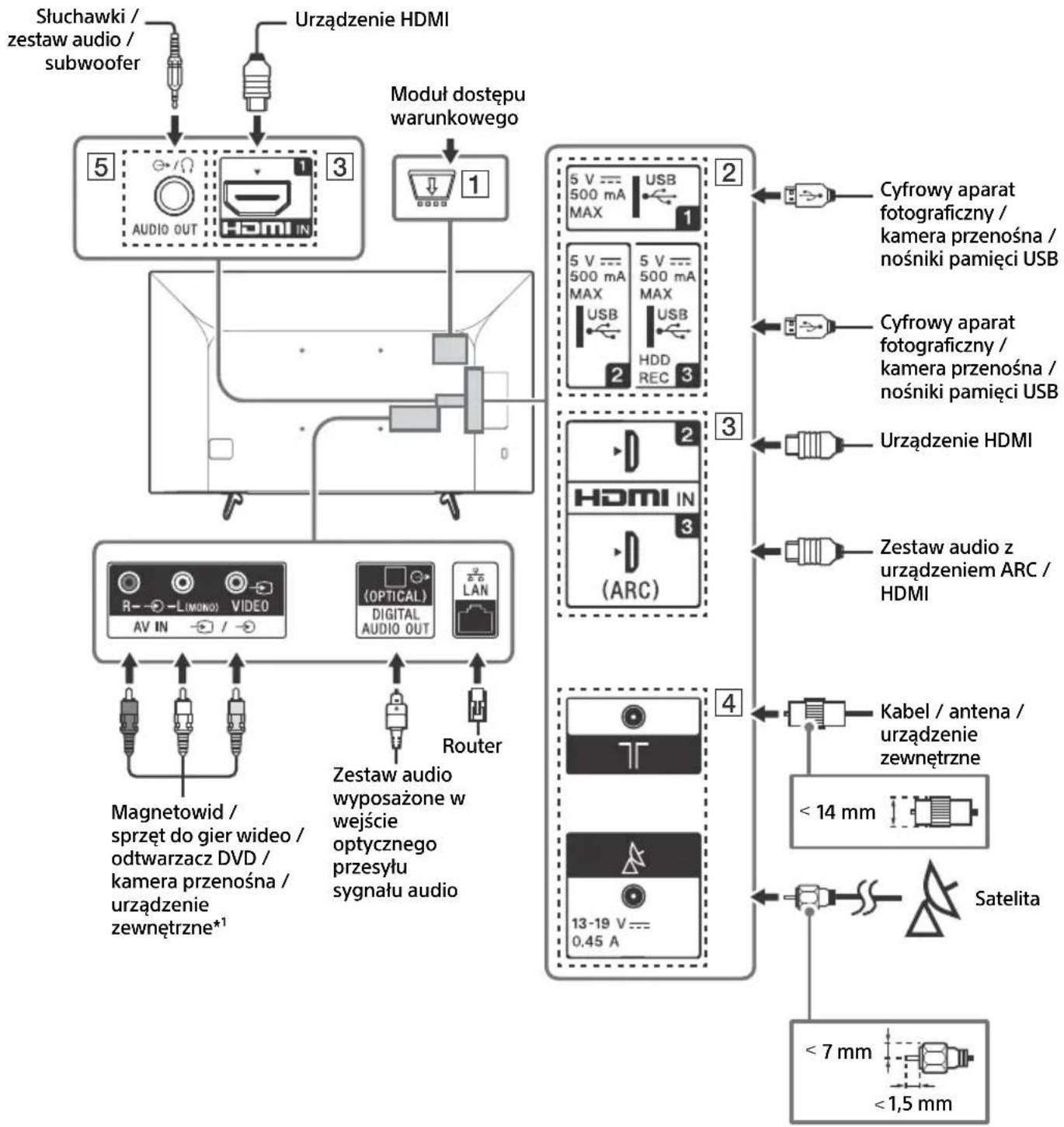

Schemat podłączenia

Telewizor umożliwia podłączenie wielu urządzeń opcjonalnych.

Uwaga

Złącza, etykiety i funkcje mogą różnić się w zależności od regionu/kraju/modelu telewizora.

1 CAM (moduł dostępu warunkowego)

• Zapewnia dostęp do płatnych usług TV. Szczegóły zawarto w instrukcji obsługi modułu CAM.
• Karty smart card nie należy bezpośrednio podłączać do złącza TV CAM. Kartę należy najpierw umieścić w module dostępu warunkowego dostarczonym przez autoryzowanego sprzedawcę. Moduły CAM nie są obsługiwane w niektórych krajach/obszarach. Szczegółowych informacji udzielają autoryzowani sprzedawcy.
• Komunikat CAM może zostać wyświetlony po wybraniu programu cyfrowego po zakończeniu korzystania z funkcji przeglądania filmów w Internecie.

2 USB1/2, USB3 (HD)

• Podłączenia dużego urządzenia USB mogą zakłócać pracę innych podłączonych urządzeń w pobliżu.
• Duże urządzenia USB należy podłączać do złącza USB 1.
• Dysk twardy USB podłączyć do portu USB 3.

3 HDMI IN 1/2/3

Interfejs HDMI pozwala na przesyłanie cyfrowego sygnału wideo i audio pojedynczym kablem.

HDMI IN 2/3

Aby odtwarzać wysokiej jakości treści 4K 50p/60p, podłącz kabel High Speed HDMI do gniazda HDMI IN 2/3 i ustaw opcję [Format sygnału HDMI] na wartość [Ulepszony format].

Szczegółowe informacje o obsługiwanych formatach zawiera część „Dane techniczne” w niniejszej instrukcji (strona 11-12).

HDMI IN 3 ARC (Audio Return Channel)

Podłącz zestaw audio do HDMI IN 3, aby doprowadzić dźwięk telewizora do zestawu audio. Zestaw audio obsługujący HDMI ARC umożliwia przesyłanie sygnału wideo do telewizora oraz odbieranie sygnału audio z telewizora za pomocą tego samego kabla HDMI. Jeśli zestaw audio nie obsługuje HDMI ARC, konieczne jest dodatkowe połączenie DIGITAL AUDIO OUT (OPTICAL).

4 (Wejście RF), (Wejście satelitarne)*2

• Podłączenia sygnału naziemnego/ RF C) kablowego i satelitarnego.

5 AUDIOOUT

• Obsługuje wyłącznie 3-biegunowe miniaturowe wtyczki stereo typu minijack.
• Aby dźwięk z telewizora odtwarzać za pomocą podłączonego sprzętu audio, naciśnij przycisk HOME, wybierz [Ustawienia systemowe] → [Ustawienia] → [Ustawienia AV] → [Słuchawki/Wyjście audio], a następnie wybierz żądaną pozycję.

Uwaga

1 W przypadku urządzenia zewnętrznego, w którym dostępne jest jedynie wyjście SCART AV OUT, użyj adaptera SCART-RCA. 2 Dotyczy tylko niektórych regionów/krajów/modeli telewizora.

Używanie opcjonalnego Uchwytu ściennego

Instrukcja obsługi tego telewizora zawiera czynności przygotowania telewizora do zawieszenia na ścianie.

Do klientów:

Ze względu na ochronę produktu i zapewnienie bezpieczeństwa firma Sony zaleca, aby montaż tego telewizora był wykonywany przez przedstawicieli firmy Sony lub licencjonowanych wykonawców. Nie należy podejmować samodzielnych prób montażu.

Do dystrybutorów firmy Sony i licencjonowanych wykonawców:

Zwracać uwagę na bezpieczeństwo podczas montażu, konserwacji okresowej i sprawdzania tego produktu.

Do zamontowania tego produktu wymagane jest odpowiednie doświadczenie, szczególnie w celu oceny, czy ściana jest odpowiednio wytrzymała, aby unieść ciężar telewizora. Należy powierzać montaż tego produktu na ścianie przedstawicielom firmy Sony lub licencjonowanym wykonawcom i zwracać uwagę na bezpieczeństwo podczas montażu. Firma Sony nie ponosi żadnej odpowiedzialności za uszkodzenia lub obrażenia spowodowane nieprawidłową obsługą lub montażem.

Za pomocą Uchwytu ściennego SU-WL450 (niedołączonego do wyposażenia) telewizor można zamontować na ścianie.

Podczas montażu Uchwytu ściennego korzystać również z Instrukcji obsługi i Instrukcji montażu dostarczonych z Uchwytem ściennym.

Uwaga

• Przechowywać wykręcone śruby w bezpiecznym miejscu, z dala od dzieci.
• Jeśli telewizor jest zamocowany do podstawy, należy najpierw odłączyć podstawę od urządzenia. Aby odłączyć podstawę od telewizora, należy zapoznać się z Przewodnikiem ustawień i wykonać podane czynności w odwrotnej kolejności.
• Aby uniknąć uszkodzenia powierzchni ekranu LCD podczas demontażu podstawy telewizora, umieść telewizor ekranem do dołu na płaskiej i stabilnej powierzchni pokrytej grubym i miękkim materiałem. (tylko KD-49/43X70xx)

Aby uzyskać instrukcje montażu uchwytu ściennego, zobacz Informacja dotycząca montażu (Uchwyt ścienny) na stronie produktu swojego modelu telewizora. https://www.sony.eu/support

KD-65X70xx

Odkręć śruby z tylnego panelu telewizora.

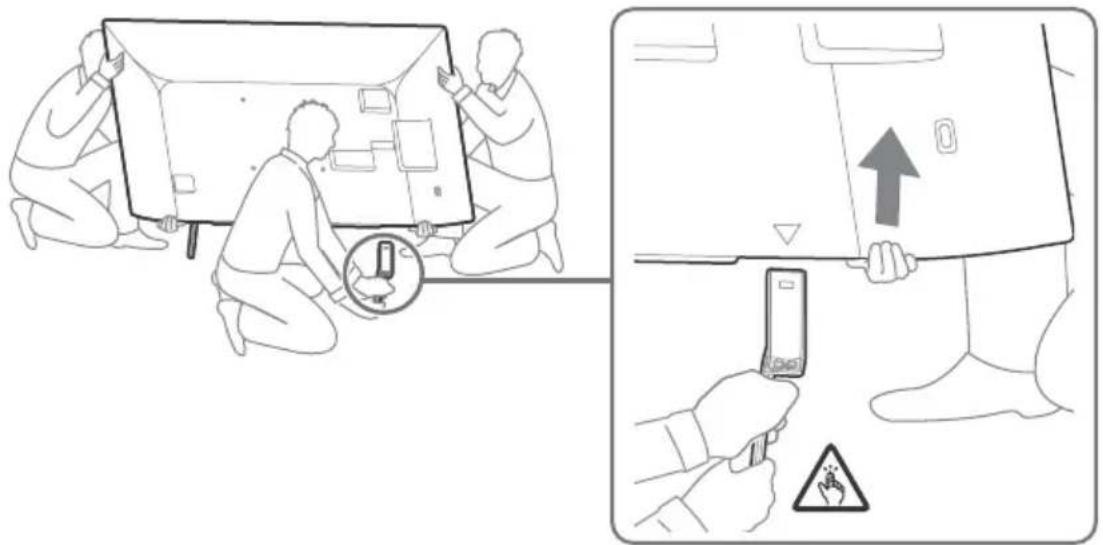

Odłączanie podstawy od telewizora

KD-65X70xx

1. Usuń boki podstawy pojedynczo. Chwyć podstawę mocno obiema rękami, a pozostałe osoby powinny podnieść telewizor.

2. Powtórz poprzednią czynność i usuń drugi bok podstawy.

Uwaga

• Odłączanie podstawy wymaga współdziałania przynajmniej trzech osób.
• Należy uważać, aby nie użyć nadmiernej siły przy odłączaniu podstawy od telewizora, gdyż może to spowodować upadek telewizora i doprowadzić do obrażeń lub fizycznego uszkodzenia telewizora.
• Zachować ostrożność podczas obsługi podstawy, aby uniknąć uszkodzenia telewizora.
• Zachowaj ostrożność, unosząc telewizor i odłączając podstawę. Łatwo może się przewrócić i spowodować obrażenia. Uważaj podczas odłączania podstawy od telewizora, aby nie spadła i nie uszkodziła powierzchni, na której stał odbiornik.

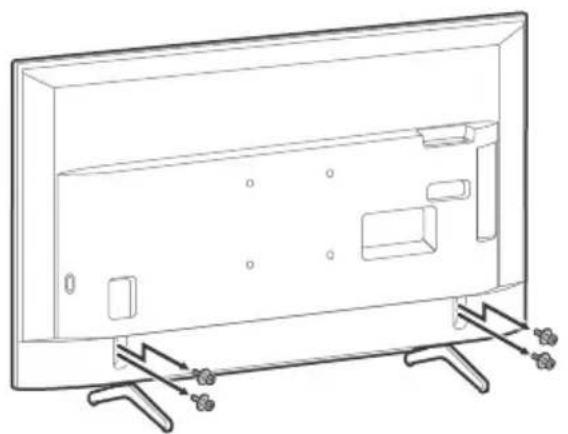

KD-55X70xx KD-49X70xx / 43X70xx

Rozwiązywanie problemów

Gdy dioda LED miga na czerwono, dane jest policzyć liczbę rozbłysków (dioda zapala się co trzy sekundy).

Jeśli dioda LED miga na czerwono, telewizor należy zresetować. W tym celu należy na dwie minuty odłączyć urządzenie od zasilania sieciowego, a następnie ponownie je włączyć. Jeśli problem nadal występuje, należy skontaktować się z lokalnym sprzedawcą lub punktem serwisowym firmy Sony i podać liczbę rozbłysków diody LED (dioda zapala się co trzy sekundy). Należy nacisnąć przycisk na telewizorze, aby go włączyć. Następnie odłączyć urządzenie od zasilania sieciowego i skontaktować się z lokalnym sprzedawcą lub punktem serwisowym firmy Sony.

Problemy i rozwiązania

Brak obrazu (ciemny ekran) i brak dźwięku

• Sprawdzić podłączenia anteny/kabla.
• Podłączyć telewizor do gniazda zasilania sieciowego i nacisnąć przycisk na telewizorze lub pilocie zdalnego sterowania.

Zakłócenia konturów obrazu. Zmienić aktualne ustawienia [Tryb filmu]*.

Telewizor automatycznie się wyłącza (przechodzi do trybu czuwania)

• Sprawdzić, czy włączona jest funkcja [Timer wyłączania]*.
• Sprawdzić, czy włączona jest funkcja [Czuwanie] za pomocą [Timer włączania] lub [Ustawienia ramki zdjęciowej]*.
• Sprawdzić, czy włączona jest funkcja [Stan oczekiwania po okresie bezczynności]*.

Brak możliwości wyboru niektórych źródeł sygnału wejściowego

• Wybrać [Ustawienia AV], a następnie [Zawsze] w ustawieniach źródła sygnału wejściowego.

Brak możliwości włączenia niektórych programów

• Sprawdzić podłączenia anteny/kabla. Pilot nie działa. Wymienić baterie.

Otoczenie telewizora może się nagrzać

• Jeśli telewizor jest używany przez dłuższy czas, jego otoczenie może się nagrzać. Po dotknięciu dłonią te miejsca są gorące.
• Aby uzyskać bardziej szczegółowe informacje, naciśnij przycisk HOME na pilocie, a następnie wybierz pozycję [Przewodnik pomocniczy] w menu [Ustawienia].

Dane techniczne

System

System panelu

Panel z wyświetlaczem ciekłokrystalicznym (LCD), Podświetlenie LED

System TV

W zależności od kraju/wybranego regionu/modelu telewizora

Analogowy: B/G, D/K, I

Cyfrowy: DVB-T/DVB-C DVB-T2

Satelita*1: DVB-S/DVB-S2

System kolorów/wideo

Analogowy: PAL/SECAM/NTSC3.58 (tylko wideo)/NTSC4.43 (tylko wideo)

Cyfrowy: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/

HP@L5.0, H.265/HEVC MP/Main10@L5.1 (4K 60 kl./s.)

Zakres kanałów

W zależności od kraju/wybranego regionu/modelu telewizora

Analogowy: UHF/VHF/kabel

Technologia bezprzewodowa

Protokół IEEE 802.11b/g/n

Pasma częstotliwości

Bezprzewodowa siec LAN (IEEE 802.11b/g/n)
Zakres częstotliwość Moc	wyjsciowa
2 400-2 483,5 MHz < 20,0	dBm

Gniazda wejścia/wyjścia

Antena/kabel

75-omowa antena zewnętrzna VHF/UHF

Antena satelitarna*1

Złącze typu F, 75 omów.

DiSEqC 1.0, LNB 13 V/18 V i sygnał 22 kHz. Dystrybucja za pomocą poj.

kabla EN50494.

A V I N

Wejście wideo/audio (złącze foniczne)

HDMI IN 1/2/3 (obsługuje rozdzielczość 4K, zgodność z

HDCP 2.3)

Video:

4096×2160p(24,50,60Hz),3840×2160p(24,25,30,50

60 Hz), 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz),

720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i

Audio:

Dwukanałowe liniowe PCM: 32/44,1/48 kHz 16/20/24 bity

Dolby Audio, DTS

ARC (Audio Return Channel) (tylko model HDMI IN 3)

Dwukanałowe liniowe PCM: 48 kHz 16 bitów, Dolby Audio, DTS

DIGITAL AUDIO OUT (OPTICAL)

Cyfrowe gniazdo optyczne (dwukanałowe liniowe PCM: 48 kHz

16 bitów, Dolby Audio, DTS)

AUDIO OUT (mini jack stereo)

Słuchawki, wyjście audio, subwoofer

1,2-3 (HDD-REC) (Funkcja jest niedostępna we

Włoszech)

Porty USB 1, 2 i 3 obsługują standard High Speed USB (USB 2.0)

Gniazdo CAM (moduł dostępu warunkowego)

DC IN 19.5 V (wyłącznie modele wyposażone w

zasilacz sieciowy)

Wejście zasilacza sieciowego

Gniazdo 10BASE-T/100BASE-TX (Prędkości połączenia zależą od parametrów sieci. Nie gwarantuje się prędkości i jakości

transmisji.)

Moc, karta produktu inną

Wymagania dotyczące zasilania

z wyjątkiem modeli wyposażonych w zasilacz sieciowy

220 V - 240 V (prąd zmienny), 50 Hz

wyłącznie modele wyposażone w zasilacz sieciowy

19,5 V DC z zasilaczem sieciowym

Wartości znamionowe: Wejście 220 V - 240 V (prąd zmienny),

50 Hz

Klasa efektywności energetycznej

KD-65X70xx: A

KD-55X70xx: A

KD-49X70xx: A

KD-43X70xx: A

Wielkość ekranu (przekątna) (ok.)

KD-65X70xx: 163,9 cm / 65 cali

KD-55X70xx: 138,8 cm / 55 cali

KD-49X70xx: 123,2 cm / 49 cali

KD-43X70xx: 108,0 cm / 43 cale

Pobór mocy

W trybie [Standardowy]

KD-65X70xx: 151 W

KD-55X70xx: 110 W

KD-49X70xx: 75 W

KD-43X70xx: 66 W

W trybie [Żywy]

KD-65X7056 / 65X7055: 256 W

KD-65X7053 / 65X7052: 245 W

KD-55X7056 / 55X7055: 184 W

KD-55X7053 / 55X7052: 173 W

KD-49X7056 / 49X7055: 115 W

KD-49X7053 / 49X7052 / 43X7056 / 43X7055: 100 W

KD-43X7053 / 43X7052: 97 W

Roczne zużycie energii*3

KD-65X70xx: 220 kWh rocznie

KD-55X70xx: 161 kWh rocznie

KD-49X70xx: 110 kWh rocznie

KD-43X70xx: 96 kWh rocznie

Pobór mocy w trybie czuwania*45

0,50 W

Rozdzielczość ekranu

3840 punktów (w poziomie) × 2160 linii (w pionie)

Wartości znamionowe wyjścia

USB 1/2/3

maks. 5 V - 500 mA

Wymiary (przybliżone) (szer. × wys. × gł.)

z podstawą

KD-65X70xx: 146,3 × 90,4 × 34,0 cm

Wyposażenie dodatkowe

1 Nie wszystkie modele telewizorów są wyposażone w technologie DVB-T2 lub DVB-S/S2, lub też terminal anteny satelitarnej. 2 Wejścia HDMI IN 2 i HDMI IN 3 obsługują formaty High-Quality HDMI m.in. 4K 60p/50p 4:2:0 10-bitowy, 4:4:4, 4:2:2. 3 Zużycie energii w kWh rocznie, w oparciu o wyliczenia zużycia energii dla telewizora pracującego 4 godziny dziennie przy 365 dniach w roku. Rzeczywiste zużycie energii zależy od sposobu korzystania z telewizora. 4 Podany pobór mocy w trybie czuwania jest osiągany po zakończeniu wykonywania przez odbiornik TV wymaganych procesów wewnętrznych. *5 Pobór mocy w trybie czuwania wzrośnie przy połączeniu telewizora z siecią.

Uwaga

• Nie wyjmuj karty lub pokrywy (dostępność zależnie od modelu telewizora) z gniazda CAM (Conditional Access Module, moduł dostępu warunkowego) telewizora w innym celu niż włożenie do gniazda CAM karty inteligentnej. Dostępność wyposażenia opcjonalnego zależy od kraju, regionu, modelu telewizora i stanu magazynowego.
• Projekt i dane techniczne mogą zostać zmienione bez powiadomienia.

Informacja dotycząca telewizji cyfrowej

• Telewizja cyfrowa (naziemna DVB, satelitarna i kablowa), usługi interaktywne i funkcje sieciowe mogą nie być dostępne we wszystkich krajach lub obszarach. Niektóre funkcje mogą nie być włączone lub mogą nie działać poprawnie w przypadku niektórych dostawców i środowisk sieciowych. Niektórzy dostawcy usług telewizyjnych mogą pobierać opłaty za swoje usługi.
• Ten telewizor obsługuje nadawanie cyfrowe z użyciem kodeków MPEG-2, H.264/MPEG-4 AVC i H.265/HEVC, ale nie może zagwarantować zgodności ze wszystkimi sygnałami operatorów/usług, które mogą się zmienić z biegiem czasu.

Uwagi na temat funkcji HDR (High Dynamic Range) (Wyłącznie w przypadku niektórych regionów/krajów/modeli telewizora)

• Kompatybilna ze wszystkimi grami HDR na konsolę PS4 za pomocą funkcji HDMI oraz z opcją wyświetlania filmów HDR (wyłącznie z wbudowaną aplikacją Netflix i YouTube). (Więcej informacji znajdziesz na stronie wsparcia technicznego Sony).
• Sygnał obrazu HDR oznacza format HDR10 Media Profile (powszechnie nazywany HDR10).
• Nie ma gwarancji kompatybilności ze wszystkimi treściami HDR.

Informacja dot. znaków towarowych

• Terminy HDMI, HDMI High Definition Multimedia Interface oraz logo HDMI są znakami towarowymi lub zarejestrowanymi znakami towarowymi HDMI Licensing Administrator, Inc. w Stanach Zjednoczonych i innych krajach.
• Wyprodukowano na licencji Dolby Laboratories. Dolby, Dolby Audio i symbol z podwójnym D są znakami towarowymi firmy Dolby Laboratories.
• Vewd® Core. Copyright 1995-2020 Vewd Software AS. Wszelkie prawa zastrzeżone. Wi-Fi, Wi-Fi Alliance, Wi-Fi Direct i Miracast są zarejestrowanymi znakami towarowymi Wi-Fi Alliance.
• Wi-Fi Protected Setup™ jest znakiem towarowym Wi-Fi Alliance.
• Logo Wi-Fi CERTIFIED™ jest znakiem certyfikacji Wi-Fi Alliance.
• Netflix jest zarejestrowanym znakiem towarowym firmy Netflix, Inc. YouTube™ i logo YouTube™ są zastrzeżonymi znakami towarowymi firmy Google LLC. "BRAVIA", "BRAVIA Sync" są znakami towarowymi lub zarejestrowanymi znakami towarowymi firmy Sony Corporation. "Blu-ray Disc", "Blu-ray" i logo "Blu-ray Disc" są znakami towarowymi należącymi do Blu-ray Disc Association. "PlayStation" jest zastrzeżonym znakiem towarowym, a "PS4" jest znakiem towarowym firmy Sony Interactive Entertainment Inc.

W kwestii informacji na temat patentów DTS należy skorzystać z witryny http://patents.dts.com. Produkowane na licencji DTS, Inc. DTS, Symbol oraz DTS i Symbol razem, i Digital Surround są zastrzeżonymi znakami towarowymi lub znakami towarowymi firmy DTS, Inc. w Stanach Zjednoczonych i/lub innych krajach. © DTS, Inc. Wszystkie prawa zastrzeżone. TUXERA jest zastrzeżonym znakiem towarowym firmy Tuxera Inc. w USA i innych krajach.

Dla modeli z funkcją obsługi kanałów satelitarnych:

• DiSEqC™ jest znakiem towarowym firmy EUTELSAT. Ten telewizor obsługuje standard DiSEqC 1.0. Ten telewizor nie służy do sterowania antenami z napędem.
• Wszystkie inne znaki towarowe są własnością ich właścicieli.

Podłączenie stojaka do telewizora, patrz Przewodnik konfiguracji.

Spis treści

WAŻNA UWAGA 2

Cyfrowy: UHF/VHF/kablowy

Satelita*: Częstotliwość pośrednia 950-2 150 MHz

Wyjście audio

10W+10W

Złącze żeńskie typu F, 75 omów.

DiSEqC 1.0, LNB 13 V/18 V i ton 22 kHz, dystrybucja jednoprzewodowa

EN50494.

A V I N
