Produkttyp	LCD-Fernseher 4K UHD
Marke	Sony
Modell	Bravia KD43X7053
Bildschirmdiagonale	108,0 cm (43 Zoll)
Bildschirmauflösung	3840 x 2160 Pixel (4K)
Hintergrundbeleuchtung	LED
TV-Normen	Analog B/G, D/K; Digital DVB-T/T2/C/S/S2
Tonausgangsleistung	10 W + 10 W
Drahtlose Konnektivität	Wi-Fi 802.11b/g/n, Ethernet-LAN 10/100
HDMI-Eingänge	3x HDMI (davon 2 mit 4K 60p/50p, ARC auf HDMI 3)
USB-Anschlüsse	3x USB 2.0 (davon 1 HDD REC)
Weitere Anschlüsse	Antenne/Kabel, Satellit, AV-Eingang, optischer Audioausgang, Kopfhörerausgang, CAM
Stromversorgung	220-240 V AC, 50 Hz (Modell mit Netzteil)
Stromverbrauch (Standardmodus)	66 W
Standby-Verbrauch	0,50 W
Abmessungen mit Standfuß (B x H x T)	97,0 x 62,8 x 28,6 cm
Abmessungen ohne Standfuß (B x H x T)	97,0 x 57,0 x 5,7 cm
Gewicht mit Standfuß	10,2 kg
Gewicht ohne Standfuß	9,7 kg
Hauptfunktionen	Smart TV, Netflix, YouTube, BRAVIA Sync, HDR10, HDMI CEC, EPG, Videotext
Kompatible Wandhalterung	SU-WL450 (optional)
Betriebstemperatur	0°C bis 40°C
Energieeffizienzklasse	A

Häufig gestellte Fragen - Bravia KD43X7053 SONY

Wie setze ich den Fernseher bei Problemen zurück?

Ziehen Sie das Netzkabel für zwei Minuten aus der Steckdose und schließen Sie es wieder an. Wenn das Problem weiterhin besteht, wenden Sie sich an den Sony-Kundendienst und geben Sie die Anzahl der Blinkzeichen der roten LED an.

Wie verbinde ich den Fernseher mit einem Wi-Fi-Netzwerk?

Drücken Sie die HOME-Taste auf der Fernbedienung, wählen Sie [Einstellungen] > [Netzwerk] > [Netzwerkkonfiguration] und folgen Sie den Anweisungen auf dem Bildschirm, um Ihr WLAN-Netzwerk auszuwählen und das Passwort einzugeben.

Was tun, wenn kein Bild (schwarzer Bildschirm) und kein Ton zu hören ist?

Überprüfen Sie die Antennen- oder Kabelverbindungen, stellen Sie sicher, dass der Fernseher an eine Steckdose angeschlossen und mit der Taste (1) am Fernseher oder der Fernbedienung eingeschaltet ist.

Der Fernseher schaltet sich von selbst aus, was tun?

Überprüfen Sie, ob die Funktion [Timer-Ein/Aus] oder [Sleep-Timer] in den Menüs aktiviert ist. Deaktivieren Sie sie gegebenenfalls. Weitere Informationen finden Sie in der Hilfe über die HOME-Taste.

Wie installiere ich den Fernseher an der Wand?

Verwenden Sie die Wandhalterung SU-WL450 (nicht im Lieferumfang enthalten). Die Installation sollte von einem autorisierten Sony-Installateur durchgeführt werden. Entfernen Sie vor der Befestigung den Tischfuß gemäß den Anweisungen der Installationsanleitung.

Die Fernbedienung funktioniert nicht, was tun?

Ersetzen Sie die Batterien durch neue. Stellen Sie sicher, dass sich kein Hindernis zwischen der Fernbedienung und dem Sensor des Fernsehers befindet.

Wie aktiviere ich Untertitel auf dem Fernseher?

Drücken Sie die Taste (Untertitel) auf der Fernbedienung, um Untertitel ein- oder auszuschalten. Sie können sie auch im Menü [Einstellungen] > [Untertitel] konfigurieren.

Kann ich Sendungen auf einer USB-Festplatte aufnehmen?

Ja, schließen Sie eine USB-Festplatte an den USB-3-Anschluss (HDD) an und verwenden Sie die REC-Taste auf der Fernbedienung, um die aktuelle Sendung aufzunehmen. Diese Funktion ist möglicherweise in Italien nicht verfügbar.

Wie reinige ich den Bildschirm des Fernsehers?

Ziehen Sie den Netzstecker. Verwenden Sie ein weiches, trockenes Tuch (Mikrofaser), um den Bildschirm vorsichtig abzuwischen. Verwenden Sie keine Chemikalien oder Sprays direkt.

Wo finde ich Sicherheitsinformationen und die Konformitätserklärung?

Lesen Sie die Sicherheitshinweise auf den Seiten 2 und folgende der Bedienungsanleitung. Die EU-Konformitätserklärung ist unter http://www.compliance.sony.eu/ erhältlich.

BEDIENUNGSANLEITUNG Bravia KD43X7053 SONY

Für hilfreiche Informationen zu Sony Produkten

Einige Eingangsquellen können nicht ausgewählt werden

Einige Programme können nicht eingestellt werden

Die Fernbedienung funktioniert nicht

Bezüglich der Installation des Tischständers nehmen Sie das Einrichtungshandbuch zur Hand.

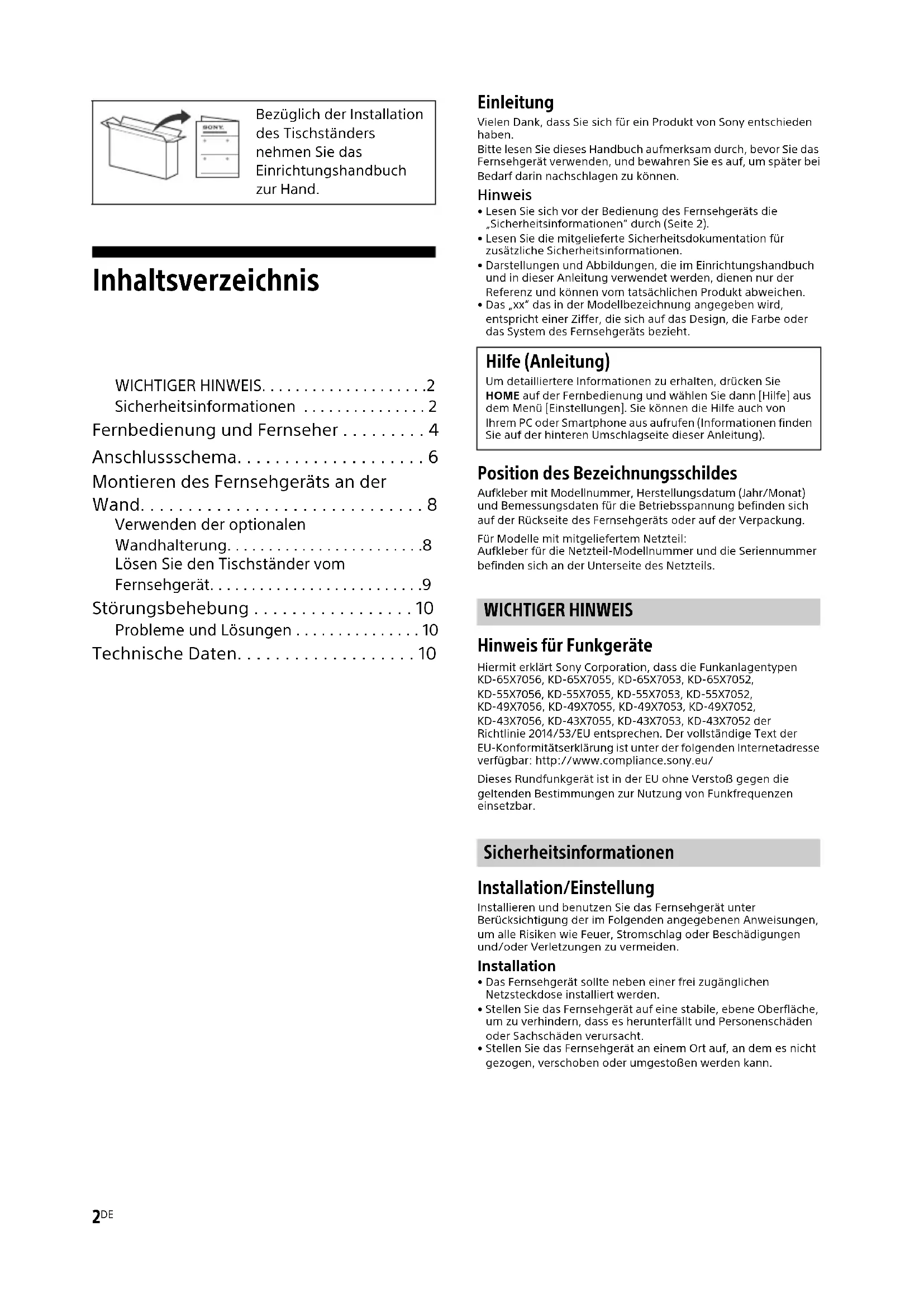

Inhaltsverzeichnis

WICHTIGER HINWEIS. 2

Sicherheitsinformationen 2

Fernbedienung und Fernseher 4

Anschlussschema. 6

Montieren des Fernsehgeräts an der

Wand. 8

Verwenden der optionalen

Wandhalterung. 8

Lösen Sie den Tischständer vom

Fernsehgerät. 9

Störungsbehebung 10

Probleme und Lösungen 10

Technische Daten. 10

Einleitung

Vielen Dank, dass Sie sich für ein Produkt von Sony entschieden haben.

Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie das Fernsehgerät verwenden, und bewahren Sie es auf, um später bei Bedarf darin nachschlagen zu können.

Hinweis

• Lesen Sie sich vor der Bedienung des Fernsehgeräts die "Sicherheitsinformationen" durch (Seite 2).
• Lesen Sie die mitgelieferte Sicherheitsdokumentation für zusätzliche Sicherheitsinformationen.
• Darstellungen und Abbildungen, die im Einrichtungshandbuch und in dieser Anleitung verwendet werden, dienen nur der Referenz und können vom tatsächlichen Produkt abweichen.
• Das „xx", das in der Modellbezeichnung angegeben wird, entspricht einer Ziffer, die sich auf das Design, die Farbe oder das System des Fernsehgeräts bezieht.

Hilfe (Anleitung)

Um detailliertere Informationen zu erhalten, drücken Sie HOME auf der Fernbedienung und wählen Sie dann [Hilfe] aus dem Menü [Einstellungen]. Sie können die Hilfe auch von Ihrem PC oder Smartphone aus aufrufen (Informationen finden Sie auf der hinteren Umschlagseite dieser Anleitung).

Position des Bezeichnungsschildes

Aufkleber mit Modellnummer, Herstellungsdatum (Jahr/Monat) und Bemessungsdaten für die Betriebsspannung befinden sich auf der Rückseite des Fernsehgeräts oder auf der Verpackung.

Für Modelle mit mitgeliefertem Netzteil: Aufkleber für die Netzteil-Modellnummer und die Seriennummer befinden sich an der Unterseite des Netzteils.

WICHTIGER HINWEIS

Hinweis für Funkgeräte

Hiermit erklärt Sony Corporation, dass die Funkanlagentypen KD-65X7056, KD-65X7055, KD-65X7053, KD-65X7052, KD-55X7056, KD-55X7055, KD-55X7053, KD-55X7052, KD-49X7056, KD-49X7055, KD-49X7053, KD-49X7052, KD-43X7056, KD-43X7055, KD-43X7053, KD-43X7052 der Richtlinie 2014/53/EU entsprechen. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.compliance.sony.eu/

Dieses Rundfunkgerät ist in der EU ohne Verstoß gegen die geltenden Bestimmungen zur Nutzung von Funkfrequenzen einsetzbar.

Sicherheitsinformationen

Installation/Einstellung

Installieren und benutzen Sie das Fernsehgerät unter Berücksichtigung der im Folgenden angegebenen Anweisungen, um alle Risiken wie Feuer, Stromschlag oder Beschädigungen und/oder Verletzungen zu vermeiden.

Installation

• Das Fernsehgerät sollte über einer frei zugänglichen Netzsteckdose installiert werden.
• Stellen Sie das Fernsehgerät auf eine stabile, ebene Oberfläche, um zu verhindern, dass es herunterfällt und Personenschäden oder Sachschäden verursacht.
• Stellen Sie das Fernsehgerät an einem Ort auf, an dem es nicht gezogen, verschoben oder umgestoßen werden kann.
• Stellen Sie das Fernsehgerät so auf, dass der Tischständer des Fernsehgeräts nicht über den Fernsehständer (nicht mitgeliefert) hinausragt. Wenn der Tischständer über den Fernsehständer hinausragt, kann das Fernsehgerät umkippen und herunterfallen, was zu Verletzungen bzw. Schäden am Fernsehgerät führen kann.

• Wandeinbauten sollten nur von qualifiziertem Fachpersonal ausgeführt werden. Aus Sicherheitsgründen wird dringend empfohlen, ausschließlich Sony Zubehörteile zu verwenden, inklusive: Wandhalterung: SU-WL450

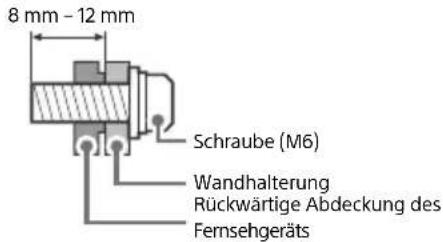

• Verwenden Sie unbedingt die Schrauben im Lieferumfang der Wandhalterung, wenn Sie die Wandhalterung am Fernsehgerät befestigen. Die mitgelieferten Schrauben sind, gemessen von der Befestigungsfläche der Wandhalterung, wie in der Abbildung dargestellt konzipiert.

Durchmesser und Länge der Schrauben variieren je nach Modell der Wandhalterung.

Durch die Verwendung anderer als der mitgelieferten Schrauben kann das Fernsehgerät beschädigt werden oder herunterfallen.

Transport

• Vor dem Transport des Fernsehgeräts ziehen Sie alle Kabel aus dem Gerät. Zum Transport eines großen Fernsehgeräts sind zwei oder mehr Personen nötig.
• Wenn Sie das Fernsehgerät ohne Hilfsmittel transportieren, halten Sie es wie unter dargestellt. Üben Sie weder auf den LCD-Bildschirm noch auf den Bildschirmrahmen Druck aus.
• Halten Sie das Fernsehgerät sicher an der Unterseite fest, wenn Sie es anheben oder transportieren.

• Setzen Sie das Fernsehgerät beim Transport weder Stößen noch starken Erschütterungen aus.
• Wenn Sie das Fernsehgerät für Reparaturen oder bei einem Umzug transportieren müssen, verpacken Sie es mithilfe der Originalverpackungsmaterialien im Originalkarton.

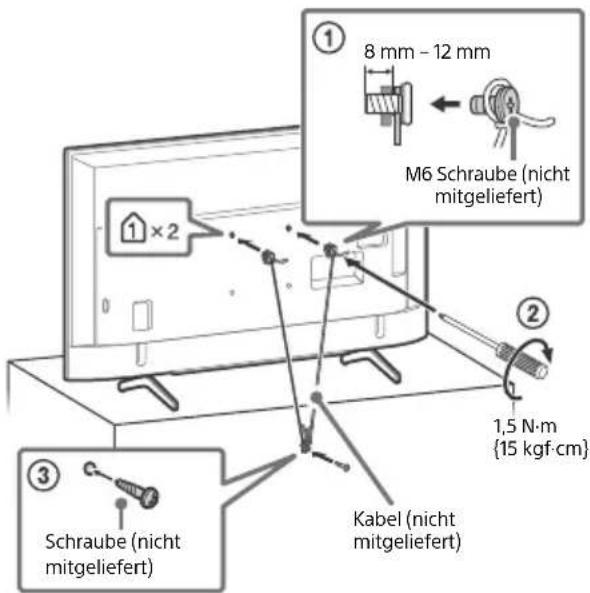

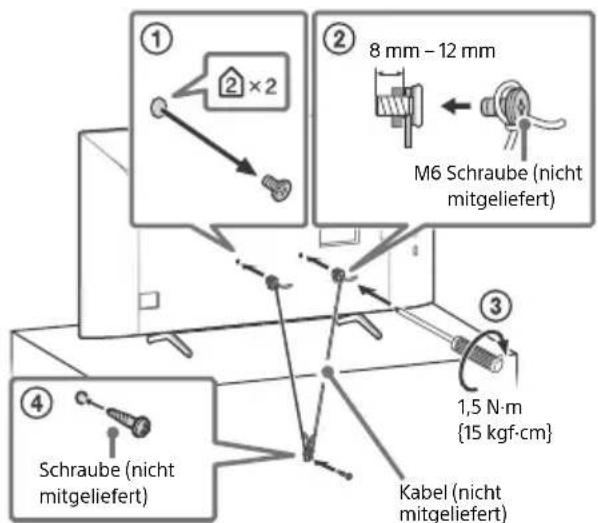

Verhinderung des Umkippens KD-65X70xx KD-55X70xx / 49X70xx / 43X70xx

Fernbedienung und Fernseher

Die Form der Fernbedienung sowie die Position, Verfügbarkeit und Funktion der Fernbedienungstasten kann abhängig von der Region/vom Land/vom Fernsehgerät-Modell variieren.

1 (Eingangswahl/Text anhalten)

Im TV-Modus: Eingangsquelle anzeigen lassen und auswählen.

Im Text-Modus: Stoppt auf der aktuellen Seite.

(TV-Bereitschaft) DIGITAL/ANALOG

Schalten Sie zwischen dem Digital- und Analogeingang um.

SYNC MENU

Rufen Sie das BRAVIA Sync-MENU auf. Um detailliertere Informationen zu erhalten, drücken Sie HOME auf der Fernbedienung und wählen Sie dann [Hilfe] aus dem Menü [Einstellungen].

2 Zifferntasten

EXIT

日 (Text)

Diese Taste zeigt Textinformationen an.

3 Farbtasten

YouTube (Nur in bestimmten Regionen/Ländern bzw. für bestimmte Fernsehmodelle)

NETFLIX (Nur in bestimmten Regionen/Ländern bzw. für bestimmte Fernsehmodelle)

4 H? In f o / Text t a u f

Zeigt Informationen an.

SLEEP

Drücken Sie die Taste mehrmals, bis das Fernsehgerät die Zeit in Minuten anzeigt ([Aus]/[15 Min]/[30 Min]/[45 Min]/[60 Min]/[90 Min]/[120 Min]), die es eingeschaltet bleiben soll, bevor es sich ausschaltet. Um den Abschalttimer abzubrechen, drücken Sie mehrmals SLEEP, bis [Aus] angezeigt wird.

GUIDE/国

Zeigen Sie die Digital EPG (digitale elektronische Programmzeitschrift) an.

RETURN/

OPTIONS

Zeigen Sie eine Liste, die Tastenkürzel zu einigen Einstellungsmenüs enthält. Die aufgeführten Optionen sind je nach aktuellem Eingang und Inhalt unterschiedlich.

HOME

/ / / / /

Navigation und Auswahl auf dem Bildschirmmenü.

5 +/-(Lautstärke)

(Springen)

(Stummschalten)

PROG+/-/EA/

Im TV-Modus: Wählen Sie den Kanal.

Im Text-Modus: Wählen Sie die nächste (A) oder vorherige (E) Seite.

6 AUDIO

Auswahl von mehrsprachigem Ton oder Zweikanalton (abhängig von der Programmquelle).

(Untertiteleinstellung)

TITLE LIST (Nicht verfügbar für Italien)

Zeigen Sie die Titelliste an.

Bedienen Sie Medieninhalte auf dem

Fernsehgerät und auf einem

angeschlossenen Gerät, das mit BRAVIA

Sync kompatibel ist.

Diese Taste kann auch für die Wiedergabe von VOD-Diensten (Video-on-Demand) verwendet werden. Die Verfügbarkeit ist vom VOD-Dienst abhängig.

REC (Nicht verfügbar für Italien)

Nehmen Sie das aktuell betrachtete

Programm auf dem USB HDD auf.

(Wide-Modus)

Stellen Sie die Bildschirmanzeige ein.

Drucken Sie sie mehrmals, um den

gewünschten Wide-Modus auszuwählen.

KD-65X70xx

KD-55X70xx / 49X70xx / 43X70xx

(Ein/Aus)

Fernbedienungssensor / LED-Anzeige

Hinweis

• Wenn Untertitel ausgewählt wurden und der Benutzer über die Text-Taste eine digitale Textanwendung startet, kann es unter bestimmten Bedingungen vorkommen, dass die Untertitel nicht mehr angezeigt werden. Wenn der Benutzer die digitale Textanwendung beendet, wird die Dekodierung der Untertitel automatisch wieder aufgenommen.
• Achten Sie darauf, dass das Fernsehgerät vollständig ausgeschaltet ist, bevor Sie das Netzkabel abziehen.
• Um das Fernsehgerät vollständig vom Netz zu trennen, ziehen Sie den Stecker aus der Steckdose.
• Warten Sie bei der Durchführung der Eingangsauswahl einen Augenblick, bis auf den anderen Eingang umgestellt wurde.

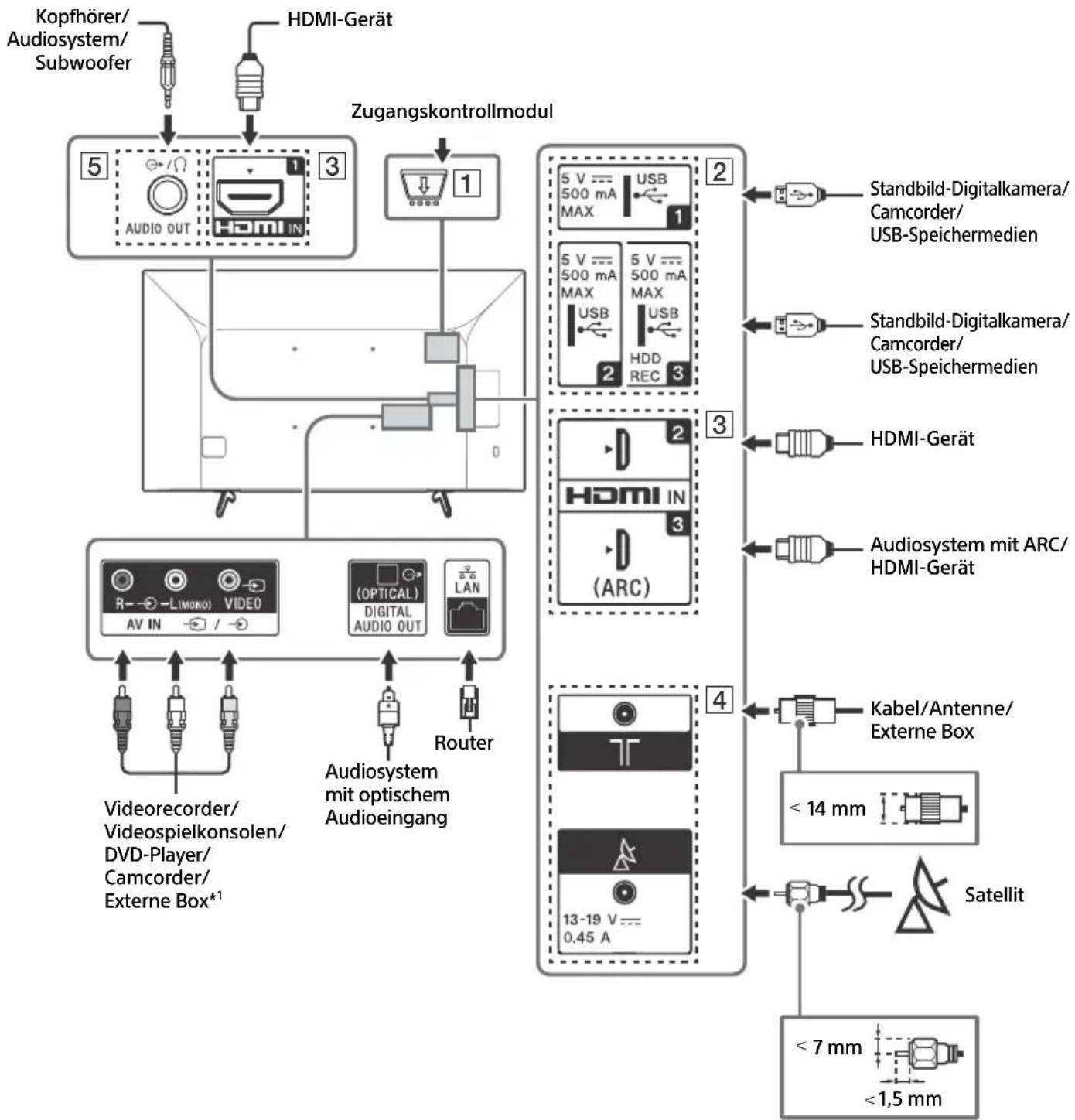

Anschlussschema

Sie können eine breite Palette optionaler Geräte an Ihr Fernsehgerät anschließen.

Hinweis

• Anschlüsse, Bezeichnungen und Funktionen können je nach Region, Land und Modell des Fernsehgeräts variieren.

CAM (Zugangskontrollmodul)

• Dieser Steckplatz bietet Zugang zu Pay-TV-Diensten. Erläuterungen dazu finden Sie in der Bedienungsanleitung im Lieferumfang des CAM.
• Stecken Sie die Smart-Card nicht direkt in den CAM-Steckplatz des Fernsehgeräts. Sie muss in das Conditional Access Module eingesetzt werden, das Sie von Ihrem autorisierten Händler erhalten haben.
• CAM wird in einigen Ländern/Gegenden nicht unterstützt. Fragen Sie dazu einen autorisierten Händler.
• Möglicherweise wird eine CAM-Meldung angezeigt, wenn Sie nach der Wiedergabe von Internetvideos zu einem Digitalprogramm umschalten.

2 USB1/2, USB3 (HD²b

• Wenn Sie hier ein großes USB-Gerät anschließen, kann das die daneben angeschlossenen Geräte behindern.
• Wenn Sie ein großes USB-Gerät anschließen, schließen Sie es an die Buchse USB 1 an.
• Schließen Sie ein USB-HDD-Gerät an den USB 3-Anschluss an.

3 HDMI IN 1/2/3

• Per HDMI-Schnittstelle können digitale Video- und Audiodaten mit einem einzigen Kabel übertragen werden.

HDMI IN 2/3

Um qualitativ hochwertige 4K-50p/60p-Inhalte zu genießen, schließen Sie ein Premium High-Speed-HDMI-Kabel an den HDMI IN 2/3-Eingang an und setzen Sie [HDMI-Signalformat] auf [Optimiertes Format]. Einzelheiten zu den unterstützten Formaten finden Sie in dieser Anleitung unter "Technische Daten" (Seite 10-11).

HDMI IN 3 ARC (Audio Return Channel)

Schließen Sie Ihr Audiosystem an HDMI IN 3 an, um den Fernsehton an Ihr Audiosystem weiterzuleiten. Ein Audiosystem, das HDMI ARC unterstützt, kann Videosignale an das Fernsehgerät senden und über dasselbe HDMI-Kabel Audiosignale vom Fernsehgerät empfangen. Wenn Ihr Audiosystem HDMI ARC nicht unterstützt, ist eine zusätzliche Verbindung mit DIGITAL AUDIO OUT (OPTICAL) erforderlich.

4 (RF-Eingang), (Satelliteneingang)*2

RE C.) Anschlüsse für terrestrisch/Kabel und Satellit.

5 AUDIOOUT

• Unterstützt nur 3-polige Stereo-Minibuchse.
• Um den Ton des Fernsehgeräts über die angeschlossenen Geräte wiederzugeben, drücken Sie HOME und wählen Sie anschließend [Systemeinstellungen] → [Grundeinstellungen] → [AV-Einrichtung] → [Kopfhörer/Audioausgabe] und dann das gewünschte Element.

Hinweis

1 Für ein externes Gerät, das nur einen Anschluss vom Typ SCART AV OUT hat, verwenden Sie einen SCART-RCA-Adapter. 2 Nur in bestimmten Regionen/Ländern bzw. für bestimmte Fernsehmodelle.

Montieren des Fernsehgeräts an der Wand

Verwendung der optionalen Wandhalterung

Die Anleitung dieses Fernsehgeräts enthält nur die Schritte, um das Fernsehgerät für die Wandmontage vorzubereiten, bevor es an der Wand angebracht wird.

An die Kunden:

Aus Gründen des Produktschutzes und aus Sicherheitsgründen empfiehlt Sony dringend, die Montage des Fernsehgeräts von Sony-Händlern oder lizenzierten Fachleuten durchführen zu lassen. Versuchen Sie nicht, es selbst zu montieren.

An Sony-Händler und -Fachleute:

Widmen Sie während der Montage, der regelmäßigen Wartung und der Überprüfung dieser Produkte ihre volle Aufmerksamkeit der Sicherheit.

Für die Montage dieses Produkts ist ausreichendes Fachwissen erforderlich, insbesondere um die Stärke der Wand zu bestimmen, die dem Gewicht des Fernsehgeräts standhalten kann. Achten Sie darauf, dass Sie die Befestigung des Produkts an der Wand Sony-Händlern oder lizenzierten Fachleuten überlassen, und achten Sie während der Montage ausreichend auf die Sicherheit. Sony haftet nicht für Schäden oder Verletzungen durch eine fehlerhafte Handhabung oder unsachgemäße Montage.

Verwenden Sie die Wandhalterung SU-WL450 (nicht mitgeliefert), um das Fernsehgerät an der Wand zu montieren.

Wenn Sie die Wandhalterung montieren, beachten Sie auch die Bedienungsanleitung und die Installationsanleitung im Lieferumfang der Wandhalterung.

Hinweis

• Achten Sie darauf, die entfernten Schrauben an einem sicheren Ort aufzubewahren und sie von Kindern fernzuhalten.
• Wenn der Tischständer am Fernsehgerät befestigt ist, entfernen Sie vorher den Tischständer. Schlagen Sie im Einrichtungshandbuch nach und befolgen Sie die Schritte zum Entfernen des Tischständers in umgekehrter Reihenfolge.
• Stellen Sie das Fernsehgerät mit dem Bildschirm nach unten auf eine ebene und stabile Fläche, die mit einem dicken und weichen Tuch bedeckt ist, wenn Sie den Tischständer vom Fernsehgerät abnehmen, um die Oberfläche des LCD-Displays nicht zu beschädigen. (nur bei KD-49/43X70xx)

Anleitungen zur Montage der Wandhalterung finden Sie in den Installationshinweisen (Wandhalterung) auf der Produktseite Ihres Fernsehgerätmodells.

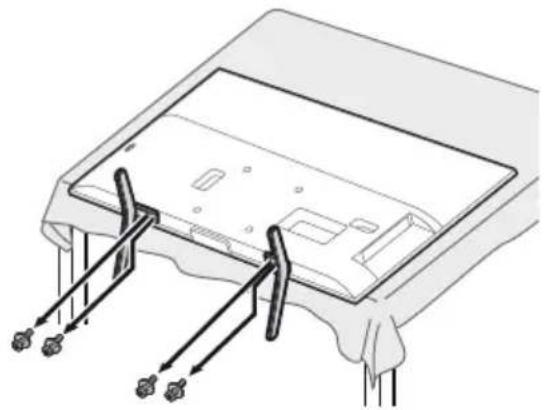

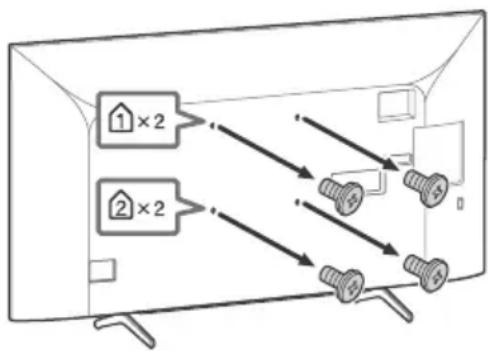

Entfernen Sie die Schrauben von der Rückseite des Fernsehgeräts.

Lösen Sie den Tischständer vom Fernsehgerät

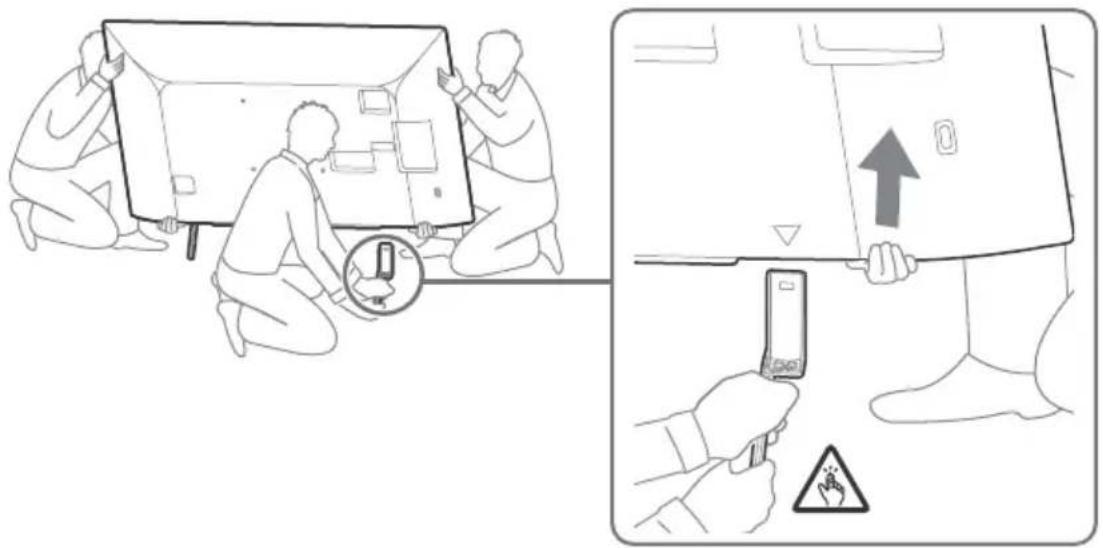

KD-65X70xx

1 Entfernen Sie immer nur eine Seite des Tischständers auf einmal. Halten Sie den Tischständer mit beiden Händen fest, während die anderen Personen das Fernsehgerät anheben.

DE

2 Wiederholen Sie den vorherigen Schritt und entfernen Sie die andere Seite des Tischständers.

Hinweis

• Zum Lösen des Tischständers sind drei oder mehr Personen erforderlich. Wenden Sie beim Lösen des Tischständers vom Fernsehgerät keine großen Kräfte an, anderenfalls kann das Fernsehgerät herunterfallen und Verletzungen oder Schäden am Fernsehgerät verursachen.
• Gehen Sie bei der Handhabung des Tischständers vorsichtig vor, um das Fernsehgerät nicht zu beschädigen.
• Seien Sie vorsichtig, wenn Sie das Fernsehgerät anheben, dass der Tischständer beim Abnehmen umkippen und Verletzungen verursachen kann.
• Achten Sie immer darauf, wenn Sie den Tischständer vom Fernsehgerät abnehmen, damit er nicht umkippt und die Oberfläche, auf der der Fernseher steht, beschädigt wird.

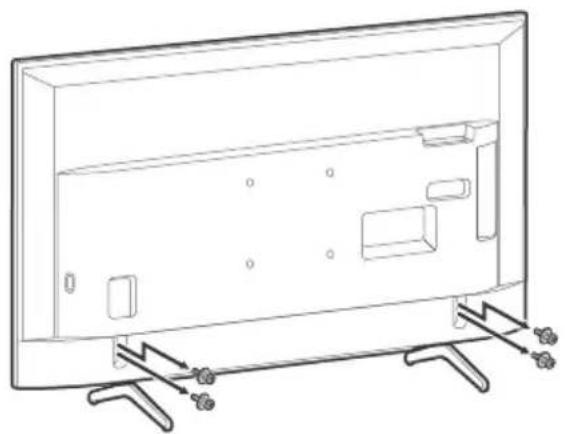

KD-55X70xx KD-49X70xx / 43X70xx

Störungsbehebung

Wenn die LED-Anzeige rot blinkt, zählen Sie, wie oft sie blinkt (die Intervallzeit beträgt drei Sekunden).

Wenn die LED-Anzeige rot blinkt, setzen Sie das Fernsehgerät zurück, indem Sie das Netzkabel zwei Minuten lang vom Fernsehgerät trennen. Wenn das Problem bestehen bleibt, wenden Sie sich an Ihren Händler oder den Sony-Kundendienst und geben Sie an, wie oft die LED-Anzeige rot blinkt (die Intervallzeit beträgt drei Sekunden). Drücken Sie am Fernsehgerät, um es auszuschalten, trennen Sie das Netzkabel und informieren Sie Ihren Händler oder den Sony-Kundendienst.

Probleme und Lösungen

Kein Bild (Bildschirm ist dunkel) und kein Ton

• Prüfen Sie die Antennen- oder Kabelverbindung.
• Verbinden Sie das Fernsehgerät mit der Netzsteckdose und drücken Sie am Fernsehgerät oder an der Fernbedienung.

Verzerrte Bildkonturen

• Ändern Sie die gegenüber Einstellung von [Film Modus]* auf andere Einstellungen.

Das Fernsehgerät schaltet sich automatisch aus (das Fernsehgerät tritt in den Bereitschaftsmodus ein)

• Prüfen Sie, ob [Abschalttimer]* aktiviert ist.
• Prüfen Sie mittels [Dauer] oder [Einschalttimer] , ob [Bilderrahmen-Einstellungen]* aktiviert ist.
• Prüfen Sie, ob [TV-Standby nach Nichtbenutzung]* aktiviert ist.

Einige Eingangsquellen lassen sich nicht auswählen - Wählen Sie [AV-Einstellungen] und danach [Immer] für die Eingangsquelle.

Einige Programme können nicht eingestellt werden

• Prüfen Sie die Antennen- oder Kabelverbindung. Die Fernbedienung funktioniert nicht: Tauschen Sie die Batterien aus.

Das Gehäuse des Fernsehgeräts erwärmt sich

• Wenn das Fernsehgerät lange Zeit verwendet wird, erwärmt sich das Gehäuse des Fernsehgeräts. Es fühlt sich möglicherweise heiß an, wenn Sie es mit der Hand berühren.
• Um detailliertere Informationen zu erhalten, drücken Sie HOME auf der Fernbedienung und wählen Sie dann [Hilfe] aus dem Menü [Einstellungen].

Technische Daten

System

Bildschirmsystem

LCD-Bildschirm (Flüssigkristallbildschirm), LED-Hintergrundbeleuchtung

Fernsehnorm

Abhängig von Landes-/Bereichsauswahl/Fernsehgerätemodell

Analog: B/G, D/K, I

Digital: DVB-T/DVB-C, DVB-T2

Satellit*1: DVB-S/DVB-S2

Farb-/Videosystem

Analog: PAL/SECAM/NTSC3.58 (nur Video)/NTSC4.43 (nur Video)

Digital: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/HP@L5.0, H.265/HEVC MP/Main10@L5.1 (4K 60 Bilder/s)

Kanalbereich

Abhängig von Landes-/Bereichsauswahl/Fernsehgerätemodell

Analog: UHF/VHF/Kabel

Digital: UHF/VHF/Kabel

Satellit*1: IF-Frequenz 950-2.150 MHz

Tonausgänge

10 W + 10 W

Wireless-Technologie

Protokoll IEEE 802.11b/g/n

Frequenzbänder

WLAN (IEEE 802.11b/g/n)
Frequenzbereich Ausgang	gsleistung
2.400-2.483,5 MHz < 20,0	dBm

Eingangs-/Ausgangsbuchsen

Antenne/Kabel

75 Ohm, externer Anschluss für VHF/UHF

Satellitenantenne*1

Buchsverbindung vom Typ F, 75 Ohm.

DiSEqC 1.0, LNB 13 V/18 V & 22 kHz Ton, Einkabelsystem

EN50494.

A V I N

Video/Audio-Eingang (Cinchbuchse)

HDMI IN 1/2/3 (unterstützen 4K-Auflösung, HDCP

2.3-kompatibel)

Video:

4096×2160p (24,50,60 Hz), 3840×2160p (24,25,30,50

60 Hz), 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz),

720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i

Audio:

Zwei Kanäle, lineares PCM: 32/44,1/48 kHz 16/20/24 Bit

Dolby Audio, DTS

ARC (Audio Return Channel) (nur HDMI IN 3)

Zwei Kanäle, lineares PCM: 48 kHz 16 Bit, Dolby Audio, DTS

Optische Digitalbuchse (zwei Kanäle, lineares PCM: 48 kHz

16 Bit, Dolby Audio, DTS)

AUDIO OUT (Stereo-Minibuchse)

Kopfhörer, Audioausgang, Subwoofer

1,2-3(HDD-REC) (Funktion nicht verfügbar in

Italian)

USB-Anschluss 1, 2 und 3 Unterstützung High-Speed-USB

(USB 2.0)

Einschub CAM (Zugangskontrollmodul)

DC IN 19,5 V (nur Modelle mit mitgeliefertem Netzteil)

Netzteileingang

LAN

10BASE-T/100BASE-TX-Anschluss (Je nach Betriebsumgebung

des Netzwerks kann die Verbindungsgeschwindigkeit variieren.

Kommunikationsrate und Kommunikationsqualität können

nicht garantiert werden.)

Stromversorgung, Produktdatenblatt und anderes

Stromversorgung

außer Modell mit mitgeliefertem Netzteil

220 V bis 240 V Wechselspannung, 50 Hz

nur Modelle mit mitgeliefertem Netzteil

19,5 V DC mit Netzteil

Bemessungsdaten: Eingang 220 V bis 240 V Wechselspannung,

50 Hz

Energieeffizienzklasse

KD-65X70xx:A

KD-55X70xx:A

KD-49X70xx:A

KD-43X70xx: A

Bildschirmgröße (Diagonale) (Ca.)

KD-65X70xx: 163,9 cm / 65 Zoll

KD-55X70xx: 138,8 cm / 55 Zoll

KD-49X70xx: 123,2 cm / 49 Zoll

KD-43X70xx: 108,0 cm / 43 Zoll

Leistungsaufnahme

Im [Standard]-Modus

KD-65X70xx:151W

KD-55X70xx:110W

KD-49X70xx: 75 W

KD-43X70xx: 66 W

Im [Brillant]-Modus

KD-65X7056/65X7055: 256 W

KD-65X7053 / 65X7052: 245 W

KD-55X7056/55X7055: 184 W

KD-55X7053 / 55X7052: 173 W

KD-49X7056 / 49X7055: 115 W

KD-49X7053 / 49X7052 / 43X7056 / 43X7055: 100 W

KD-43X7053 / 43X7052: 97 W

Jährlicher Energieverbrauch3

KD-65X70xx: 220 kWh pro Jahr

KD-55X70xx: 161 kWh pro Jahr

KD-49X70xx: 110 kWh pro Jahr

KD-43X70xx: 96 kWh pro Jahr

Stromverbrauch im Standby-Betrieb

0,50 W

Anzeigeauflösung

3.840 Punkte (horizontal) × 2.160 Zeilen (vertikal)

Ausgangsleistung

USB 1/2/3

5 V, 500 mA max.

Abmessungen (ca.) (B × H × T)

mit Tischständer

KD-65X70xx: 146,3 × 90,4 × 34,0 cm

Wandhalterung: SU-WL450

Betriebstemperatur: 0 °C - 40 °C

Betriebsluftfeuchtigkeit: 10 % - 80 % relative

Luftfeuchtigkeit (nicht kondensierend)

1 Nicht alle Fernsehgeräte verfügen über DVB-T2- oder DVB-S/S2-Technologie oder Satellitenantennenanschluss. 2 HDMI IN 2 und HDMI IN 3 unterstützen qualitativ hochwertige HDMI-Formate wie z. B. 4K 60p/50p 4:2:0 10 Bit, 4:4:4, 4:2:2. 3 Der Energieverbrauch in kWh pro Jahr wurde basierend auf der Leistungsaufnahme des Fernsehgeräts bei einer Betriebsdauer von 4 Stunden täglich an 365 Tagen berechnet. Der tatsächliche Energieverbrauch hängt von der Verwendung des Fernsehgeräts ab. 4 Der Stromverbrauch im Standby-Betrieb wird erreicht, nachdem das Fernsehgerät die notwendigen internen Prozesse abgeschlossen hat. 5 Die Standby-Leistung steigt, wenn der Fernseher mit dem Netzwerk verbunden ist.

Hinweis

• Entfernen Sie nicht die Kartenattrappe oder -abdeckung (die Verfügbarkeit hängt vom Fernsehmodell ab) aus dem Einsatz TV CAM (Zugangskontrollmodul), außer wenn Sie eine passende Smartcard in einem CAM einsetzen können.
• Die Verfügbarkeit des optionalen Zubehörs hängt vom Land/der Region/dem Fernsehmodell/der Lagerhaltung ab.
• Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Hinweise zu Funktionen für digitale Sender

Digitalfernsehen (terrestrisches DVB-T, Satellit und Kabel), interaktive Dienste und Netzwerkfunktionen sind möglicherweise nicht in allen Ländern oder Regionen verfügbar. Einige Funktionen sind möglicherweise bei einigen Anbietern und in manchen Netzwerkumgebungen nicht aktiviert oder funktionieren evtl. nicht ordnungsgemäß. Einige TV-Dienstleister verlangen u. U. eine Gebühr für ihre Dienste. - Dieses Fernsehgerät unterstützt Digitalrundfunk mit MPEG-2-, H.264/MPEG-4 AVC- und H.265/HEVC-Codecs. Eine Kompatibilität mit allen Betreibern/Dienstsignalen, die sich im Laufe der Zeit ändern können, kann nicht garantiert werden.

Hinweise zu HDR (High Dynamic Range) (Nur in bestimmten Regionen/Ländern bzw. für bestimmte Fernsehmodelle)

• Kompatibel lediglich mit allen HDR-PS4-Spieltiteln über HDMI und HDR-Videos der integrierten Netflix- und YouTube-App. (Weitere Informationen finden Sie auf der Sony-Supportwebsite.)
• HDR-Bildsignal bedeutet spezifisch das HDR10-Medienprofilformat (allgemein als HDR10 bezeichnet).
• Eine Kompatibilität mit allen HDR-Inhalten wird nicht garantiert.

Information zu Warenzeichen

Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern. - In Lizenz von Dolby Laboratories gefertigt. Dolby, Dolby Audio und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories. - Vewd® Core. Copyright 1995-2020 Vewd Software AS. All rights reserved. - Wi-Fi*, Wi-Fi Alliance*, Wi-Fi Direct* und Miracast* sind eingetragene Marken der Wi-Fi Alliance. - Wi-Fi Protected Setup™ ist eine Marke der Wi-Fi Alliance. - Das Wi-Fi CERTIFIED™-Logo ist ein Gütezeichen der Wi-Fi Alliance. - Netflix ist eine eingetragene Marke von Netflix, Inc. - "YouTube" und das "YouTube Logo" sind eingetragene Marken von Google LLC. " BRAVIA", Rund BRAVIA Sync sind Marken oder eingetragene Marken der Sony Corporation. - "Blu-ray Disc", "Blu-ray" und das "Blu-ray Disc"-Logo sind Marken von Blu-ray Disc Association. - "PlayStation" ist eine eingetragene Marke und PS4" ist eine Marke von Sony Interactive Entertainment Inc.

Die DTS-Patente finden Sie unter http://patents.dts.com. Hergestellt unter Lizenz von DTS, Inc. DTS, das Symbol sowie DTS und das Symbol zusammen, und Digital Surround sind eingetragene Marken oder Marken von DTS, Inc. in den Vereinigten Staaten und/oder anderen Ländern. © DTS, Inc. Alle Rechte vorbehalten. - TUXERA ist ein eingetragenes Markenzeichen der Tuxera Inc. in den USA und in anderen Ländern.

Nur für Satellitenmodelle:

• DiSeqC™ ist ein Markenzeichen der EUTELSAT. Dieses Fernsehgerät unterstützt DiSeqC 1.0. Dieses Fernsehgerät eignet sich nicht zum Steuern von Motorantennen.
• Alle anderen Marken befinden sich im Besitz ihrer jeweiligen Eigentümer.

REC (Nicht verfügbar für Italien)

Nehmen Sie das aktuelle Programm mit USB HDD auf.

(Breitbildmodus)

1, 2-3 (HDD-REC) (Funktion nicht verfügbar in Italien)

Luftfeuchtigkeit (nicht kondensierend)

REC (Nicht verfügbar in Italien)

Nehmen Sie das aktuell angezeigte Programm auf USB HDD auf.

(Breitbildformat)

Energieeffizienzklasse

KD-65X70xx: A

KD-55X70xx: A

KD-49X70xx:A

KD-43X70xx: A

Wandhalterung: SU-WL450

Betriebstemperatur: 0°C - 40°C

Betriebsfeuchtigkeit: 10% -80% relative Luftfeuchtigkeit (ohne Kondensation)

AUDIO OUT (Stereo-Miniklinke)

Kopfhörer, Audioausgang, Subwoofer

1, 2-3 (HDD-REC) (Funktion nicht verfügbar in

Italien)

USB-Anschluss 1, 2 und 3 unterstützen High-Speed-USB-Verbindung

(USB 2.0)
