Typ produktu	Telewizor LCD 4K
Marka	Sony
Model	Bravia KD65X9005A
Przekątna ekranu	163,9 cm (65 cali)
Rozdzielczość wyświetlania	3840 × 2160 pikseli (4K)
Moc dźwięku	12,5 W + 12,5 W + 20 W + 20 W
Wymiary z podstawą	168,2 × 90,3 × 40,5 cm
Wymiary bez podstawy	168,2 × 87,5 × 10,0 cm
Waga z podstawą	46,4 kg
Waga bez podstawy	Ok. 41,5 kg
Zasilanie	220-240 V AC, 50 Hz
Pobór mocy (tryb standardowy)	193 W
Pobór mocy (czuwanie)	0,40 W
Łączność	4 wejścia HDMI (w tym jedno MHL), 2 USB, 1 SCART, 1 komponentowe, 1 optyczne, 1 Ethernet
Główne funkcje	Smart TV, 3D, wbudowane Wi-Fi, Bluetooth, Miracast, DLNA
Temperatura pracy	0 °C do 40 °C
Wilgotność pracy	10% do 80% (bez kondensacji)
Konserwacja i czyszczenie	Czyścić miękką, suchą ściereczką. Nie używać ściernych środków czyszczących.
Bezpieczeństwo	Nie wystawiać na wilgoć. Odłączyć przed czyszczeniem. Używać gniazdka z uziemieniem.
Części zamienne i naprawialność	Skontaktować się z autoryzowanym centrum serwisowym Sony w sprawie części zamiennych. Wskaźnik naprawialności nie podany.
Akcesoria w zestawie	Pilot, baterie, podstawa stołowa, skrócona instrukcja obsługi, przewód zasilający
Akcesoria opcjonalne	Mikrofon kamery CMU-BR200/100, adapter Wi-Fi UWA-BR100, okulary 3D TDG-500P/SV5P

Często zadawane pytania - Bravia KD65X9005A SONY

Co zrobić, jeśli ekran pozostaje czarny i nie ma dźwięku?

Najpierw sprawdź podłączenie anteny i przewodu zasilającego. Upewnij się, że telewizor jest włączony, naciskając przycisk 1 na telewizorze lub pilocie.

Jak rozwiązać problem z odbiorem niektórych kanałów?

Sprawdź połączenia anteny lub anteny satelitarnej. Jeśli używasz satelity, upewnij się, że kabel nie jest uszkodzony. Możesz również uruchomić ponowne wyszukiwanie kanałów w ustawieniach.

Pilot nie działa, co robić?

Wymień baterie w pilocie. Jeśli telewizor jest w trybie SYNC, naciśnij SYNC MENU, wybierz „Sterowanie TV”, a następnie „Strona główna (Menu)” lub „Opcje”.

Zapomniałem kodu PIN blokady rodzicielskiej, jak go zresetować?

Wprowadź kod 9999. Ten kod zapasowy jest zawsze akceptowany do odblokowania ustawień rodzicielskich.

Telewizor nagrzewa się nienormalnie, czy to normalne?

Tak, normalne jest, że telewizor nagrzewa się po dłuższym użytkowaniu. Temperatura może wzrosnąć wokół urządzenia. Nie wpływa to na jego działanie.

Obraz lub dźwięk się zacina, ekran robi się pusty, jak zresetować?

Odłącz przewód zasilający od sieci na około dwie minuty, a następnie podłącz go ponownie. To zresetuje telewizor.

Jak wyczyścić ekran i obudowę telewizora?

Użyj miękkiej, suchej ściereczki do czyszczenia ekranu i obudowy. Nigdy nie używaj ściernych środków czyszczących ani rozpuszczalników. Odłącz urządzenie przed czyszczeniem.

Dioda LED miga na czerwono, co to oznacza?

Policz liczbę mignięć (w odstępie trzech sekund). Zanotuj tę liczbę i skontaktuj się ze sprzedawcą lub serwisem Sony, aby zdiagnozować problem.

Czy mogę używać zewnętrznego dysku twardego z tym telewizorem?

Tak, jest dedykowany port USB do nagrywania na dysk twardy (oznaczony „HDD Rec”). Użyj kompatybilnego dysku USB sformatowanego w FAT32 lub NTFS.

Jak włączyć lub wyłączyć diodę LED?

Naciśnij HOME, a następnie wybierz „Ustawienia” > „Ustawienia systemowe” > „Ustawienia ogólne” > „Wyświetlanie LED”. Wybierz „Nie”, aby wyłączyć diodę.

INSTRUKCJA OBSŁUGI Bravia KD65X9005A SONY

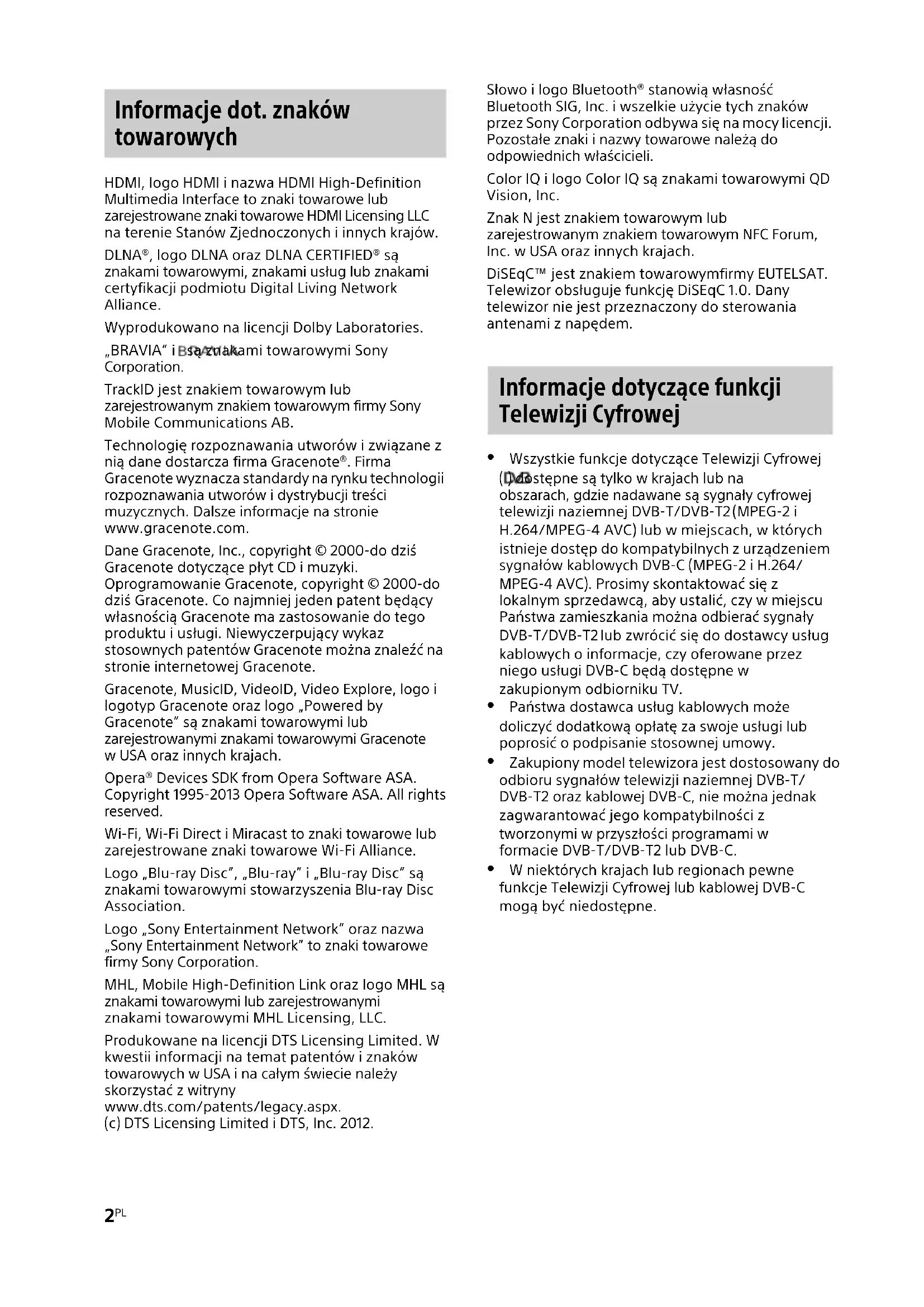

Informacja dot. znaków towarowych

HDMI, logo HDMI i nazwa HDMI High-Definition Multimedia Interface to znaki towarowe lub zarejestrowane znaki towarowe HDMI Licensing LLC na terenie Stanów Zjednoczonych i innych krajów.

DLNA®, logo DLNA oraz DLNA CERTIFIED® są znakami towarowymi, znakami usług lub znakami certyfikacji podmiotu Digital Living Network Alliance.

Wyprodukowano na licencji Dolby Laboratories.

"BRAVIA" i są znakami towarowymi Sony Corporation.

TrackID jest znakiem towarowym lub zarejestrowanym znakiem towarowym firmy Sony Mobile Communications AB.

Technologie rozpoznawania utworów i związane z nimi dane dostarcza firma Gracenote. Firma Gracenote wyznacza standardy na rynku technologii rozpoznawania utworów i dystrybucji treści muzycznych. Dalsze informacje na stronie www.gracenote.com.

Dane Gracenote, Inc., copyright © 2000-do dziś Gracenote dotyczące płyt CD i muzyki.

Oprogramowanie Gracenote, copyright © 2000-do dziś Gracenote. Co najmniej jeden patent będący własnością Gracenote ma zastosowanie do tego produktu i usługi. Niewyczerpujący wykaz stosownych patentów Gracenote można znaleźć na stronie internetowej Gracenote.

Gracenote, MusicID, VideoID, Video Explore, logo i logotyp Gracenote oraz logo „Powered by Gracenote" są znakami towarowymi lub zarejestrowanymi znakami towarowymi Gracenote w USA oraz innych krajach.

MHL, Mobile High-Definition Link oraz logo MHL są znakami towarowymi lub zarejestrowanymi znakami towarowymi MHL Licensing, LLC.

Produkowane na licencji DTS Licensing Limited. W kwestii informacji na temat patentów i znaków towarowych w USA i na całym świecie należy skorzystać z witryny www.dts.com/patents/legacy.aspx.

Słowo i logo Bluetooth® stanowią własność Bluetooth SIG, Inc. i wszelkie użycie tych znaków przez Sony Corporation odbywa się na mocy licencji. Pozostałe znaki i nazwy towarowe należą do odpowiednich właścicieli.

Color IQ i logo Color IQ są znakami towarowymi QD Vision, Inc.

Znak N jest znakiem towarowym lub zarejestrowanym znakiem towarowym NFC Forum, Inc. w USA oraz innych krajach.

DiSEqC™ jest znakiem towarowym firmy EUTELSAT. Telewizor obsługuje funkcję DiSEqC 1.0. Ten telewizor nie jest przeznaczony do sterowania antenami z napędem.

Informacja dotycząca funkcji Telewizji Cyfrowej

• Wszystkie funkcje dotyczące Telewizji Cyfrowej (dostępne są tylko w krajach lub na obszarach, gdzie nadawane są sygnały cyfrowej telewizji naziemnej DVB-T/DVB-T2 (MPEG-2 i H.264/MPEG-4 AVC) lub w miejscach, gdzie istnieje dostęp do kompatybilnych z urządzeniem sygnałów kablowych DVB-C (MPEG-2 i H.264/MPEG-4 AVC). Prosimy skontaktować się z lokalnym sprzedawcą, aby ustalić, czy w miejscu Państwa zamieszkania można odbierać sygnały DVB-T/DVB-T2, lub zwrócić się do dostawcy usług kablowych o informację, czy oferowane przez niego usługi DVB-C będą dostępne w zakupionym odbiorniku TV.
• Państwa dostawca usług kablowych może doliczyć dodatkową opłatę za swoje usługi lub poprosić o podpisanie stosownej umowy.
• Zakupiony model telewizora jest dostosowany do odbioru sygnałów telewizji naziemnej DVB-T/DVB-T2 oraz kablowej DVB-C, nie można jednak zagwarantować kompatybilności z tworzonymi w przyszłości programami w formacie DVB-T/DVB-T2 lub DVB-C.
• W niektórych krajach lub regionach pewne funkcje Telewizji Cyfrowej lub kablowej DVB-C mogą być niedostępne.

Rozwiązywanie problemów

Jeśli wskaźnik LED miga na czerwono, policz liczbę mignięć (odstęp czasu wynosi trzy sekundy).

Naciśnij przycisk I/na odbiorniku TV, aby go wyłączyć, odłącz odbiornik od gniazdka oraz poinformuj sprzedawcę lub punkt serwisowy firmy Sony o sposobie migania wskaźnika (podaj liczbę mignięć).

Jeśli wskaźnik LED nie miga, sprawdź elementy wymienione w poniższej tabeli.

Sprawdź rozdział „Rozwiązywanie problemów” w instrukcji i-Manual. Jeśli nie uda się wyeliminować problemu, oddaj odbiornik TV do naprawy wykwalifikowanemu personelowi.

Brak obrazu (ekran jest ciemny), brak dźwięku.

Sprawdź podłączenia anteny/kabla. - Podłącz telewizor do zasilania, a następnie naciśnij przycisk I/na telewizorze lub pilocie.

Niektórych programów nie można dostroić.

• Sprawdź podłączenia anteny lub anteny satelitarnej.
• Kabel odbiornika satelitarnego może być zwarty lub występuje problem z połączeniem kabla. Sprawdź kabel i połączenia, wyłącz odbiornik TV przy użyciu włącznika/wyłącznika zasilania, a następnie włącz go ponownie.
• Wprowadzona częstotliwość jest poza zakresem. Należy skontaktować się z operatorem telewizji satelitarnej.

Nie znaleziono żadnych usług telewizji kablowej (programów).

• Sprawdź połączenia kabla lub konfigurację strojenia. Zmień opcję „Kablowa" na „Naziemna" i spróbuj ponownie wykonać funkcję „Autoprogramowanie cyfrowe".

Pilot nie działa.

Wymień baterie. - Telewizor może być w trybie SYNC. Naciśnij przycisk SYNC MENU, wybierz opcję „Sterowanie telewizorem", a następnie wybierz opcję „Główne (menu)" lub „Opcję", aby sterować telewizorem.

Nie pamiętasz hasła funkcji „Ochrona przy dzieciach".

• Wprowadź 9999 jako kod PIN. (kod PIN 9999 jest zawsze akceptowany.)

Otoczenie telewizora może się nagrzewać.

• Jeśli telewizor jest używany przez dłuższy czas, jego otoczenie może się nagrzewać. Należy uważać na dotykanie tych miejsc ręką, gdyż mogą być gorące.

Zamrożony obraz lub dźwięk, pusty ekran, telewizor nie odpowiada na naciskanie przycisków na telewizorze lub pilocie.

• Należy wykonać prosty reset, odłączając przewód telewizora od zasilania na dwie minuty, a następnie podłączając go z powrotem.

Nie można znaleźć przycisków CH+/-, +/-, //// na telewizorze.

• Lokalizacja przycisków na telewizorze pokazano na poniższej ilustracji.

Dioda podświetlenia LED jest włączona.

• Jeśli nie chcesz, aby dioda podświetlenia LED była włączona, możesz ją wyłączyć.

Naciśnij HOME, następnie wybierz „Ustawienia" → „Ustawienia systemowe" → „Konfiguracja funkcji dodatkowych" → „Dioda podświetlenia LED" → „Wył." Możesz również nacisnąć OPTIONS, a następnie wybrać „Dioda podświetlenia LED" → „Wył."

W przypadku oglądania zdjęć w rozdzielczości 4K:

• Ekran menu, instrukcja obsługi lub komunikaty mogą nie być wyświetlane podczas oglądania zdjęć.
• Aby zakończyć oglądanie zdjęć, naciśnij przycisk RETURN albo przycisk wejścia, naciskając

Dane techniczne

System

System panelu: Panel z wyświetlaczem ciekłokrystalicznym (LCD)

System TV: Analogowy: W zależności od zaznaczonego kraju/obszaru: B/G/H, D/K, L, I, M Cyfrowy: DVB-T/DVB-T2/DVB-C Satelita: DVB-S/DVB-S2

System kodowania kolorów: Analogowy: PAL, SECAM, NTSC3.58, NTSC4.43 Cyfrowy: Patrz i-Manual.

Zakres kanałów: Analogowy: UHF/VHF/kablowe, w zależności od wybranego kraju lub obszaru. Cyfrowy: UHF/VHF/kablowe, w zależności od wybranego kraju lub obszaru. Satelita: częstotliwość IF 950-2150 MHz

Wyjście dźwięku: 12,5 W + 12,5 W + 20 W + 20 W

Gniazda wejściowe/wyjściowe

Kabel antenowy: 75-omowa antena zewnętrzna VHF/UHF

Antena satelitarna: Żeńskie złącze typu F, IEC169-24, 75 omów. DiSEqC 1.0, LNB 13V/18V i sygnał 22 KHz, Dystrybucja za pomocą pojedynczego kabla EN50494.

AV1

21-wtykowe złącze SCART (standard CENELEC), w tym wejście audio/wideo, wejście RGB, wyjście audio/wideo TV.

C O M P O N E N T YPBPR (wideo komponentowe): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i Wejście audio (gniazda foniczne)

AV2 Wejście wideo (wspólny bolec foniczny z wejściem Y)

HDMI IN 1,2,3,4 (obsługa rozdzielczości 4K) Wideo (2D): 4096 × 2160p (24 Hz), 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i, formaty komputerowe Wideo (3D): Kompresja ramek 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p Obok siebie 1080p (50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz) Nad i pod 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz) Audio: Dwukanałowe liniowe PCM: 32, 44,1 i 48 kHz, 16, 20 i 24 bity, Dolby Digital ARC (Audio Return Channel) (tylko HDMI IN 1)

MHL (wspólne z HDMI 2) Wideo (2D): 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i Wideo (3D): Obok siebie 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz) Nad i pod 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz) Audio: Dwukanałowe liniowe PCM: 32, 44,1 i 48 kHz, 16, 20 i 24 bity, Dolby Digital

DIGITAL AUDIO OUT (OPTICAL) Cyfrowe gniazdo optyczne (dwukanałowe liniowe PCM, Dolby Digital)

G AUDIO OUT / G wyjście audio (minijack stereo) Gniazdo słuchawkowe

1 (HDD Rec), 2, 3 Port USB dla dysku twardego (tylko 1), Port USB

Gniazdo CAM (Moduł Warunkowego Dostępu)

LAN Gniazdo 10BASE-T/100BASE-TX (Prędkość połączenia zależy od parametrów sieci. Nie gwarantuje się prędkości i jakości transmisji przez gniazdo 10BASE-T/100BASE-TX tego odbiornika TV).

Inne

Dołączone wyposażenie Patrz „Co znajduje się w opakowaniu” w Szybkim wprowadzeniu.

Wyposażenie dodatkowe Moduł kamery i mikrofonu: CMU-BR200/ CMU-BR100 Bezprzewodowy adapter USB dla sieci LAN: WWA-BR100

Pasywne okulary 3D: TDG-500P

Pasywne okulary SimulViewTM: TDG-SV5P

Temperatura robocza 0°C - 40°C, wilgotność robocza 10% - 80% wilgotności względnej (bez kondensacji)

Zasilanie i inne

Wymagania dotyczące zasilania

220V-240V AC, 50Hz

Klasa efektywności energetycznej

KD-65X9005A: B

KD-55X9005A: B

Wielkość ekranu (mierzona po przekątnej) (ok.)

KD-65X9005A: 163,9 cm / 65 cali

KD-55X9005A: 138,8 cm / 55 cali

Pobór mocy

w trybie „Dom”/„Standardowy”

KD-65X9005A: 193 W

KD-55X9005A: 155 W

Przeciętne roczne zużycie energii*1

KD-65X9005A: 268 kWh

KD-55X9005A: 215 kWh

Pobór mocy w stanie czuwania*2

0,40 W (16 W w trybie aktualizacji oprogramowania lub elektronicznego przewodnika po programach)

Rozdzielczość ekranu

3 840 punktów (w poziomie) × 2 160 linii (w pionie)

Wymiary (ok.) (szer. × wys. × gł.)

z podstawą

KD-65X9005A: 168,2×90,3×40,5 cm

KD-55X9005A: 146,3×77,8×40,5 cm

bez podstawy

KD-65X9005A: 168,2×87,5×10,0 cm

KD-55X9005A: 146,3×74,9×10,0 cm

Waga (ok.)

z podstawą

KD-65X9005A: 46,4 kg

KD-55X9005A: 34,5 kg

bez podstawy

*1 Zużycie energii rocznie, w oparciu o wyliczenia zużycia energii dla telewizora pracującego 4 godziny dziennie przez 365 dni w roku. Rzeczywiste zużycie energii zależy od sposobu korzystania z telewizora.

*2 Podany pobór mocy w trybie czuwania jest osiągany po zakończeniu wykonywania przez odbiornik TV wymaganych procesów wewnętrznych.

• Nie wyjmuj atrapy karty z gniazda CAM (Moduł Warunkowego Dostępu) telewizora, jeśli nie zamierzasz włożyć karty inteligentnej, stanowiącej wyposażenie CAM.
• Dostępność akcesoriów opcjonalnych zależy od kraju, regionu, modelu telewizora i stanu magazynowego.
• Projekt i dane techniczne mogą zostać zmienione bez powiadomienia.

Panel LCD (displej s kapalnymi krystaly)

Televizni systém

in modul „Magazin"/ „Strălucitor"

KD-65X9005A:349W

KD-55X9005A:279W

Średnie roczne zużycie energii*1

KD-65X9005A:268 kWh

KD-55X9005A:215 kWh

Zużycie energii w trybie czuwania*2

0,40 W (16 W w trybie aktualizacji oprogramowania)

Rozdzielczość ekranu

3 840 punktów (poziomo) × 2 160 linii (pionowo)

Wymiary (około) (szer. × wys. × gł.)

z podstawą

KD-65X9005A:168,2×90,3×40,5 cm

KD-55X9005A: 146,3×77,8×40,5 cm

bez podstawy

KD-65X9005A: 168,2 × 87,5 × 10,0 cm

KD-55X9005A: 146,3 × 74,9 × 10,0 cm

Masa (ok.)

ze stojakiem

KD-65X9005A: 46,4 kg

KD-55X9005A: 34,5 kg

bez stojaka
