Termék típusa	4K LCD televízió
Márka	Sony
Modell	Bravia KD65X9005A
Képernyő méret (átló)	163,9 cm (65 hüvelyk)
Kijelző felbontása	3840 × 2160 pixel (4K)
Hangteljesítmény	12,5 W + 12,5 W + 20 W + 20 W
Méretek állvánnyal	168,2 × 90,3 × 40,5 cm
Méretek állvány nélkül	168,2 × 87,5 × 10,0 cm
Tömeg állvánnyal	46,4 kg
Tömeg állvány nélkül	Körülbelül 41,5 kg
Tápellátás	220-240 V AC, 50 Hz
Energiafogyasztás (normál üzemmód)	193 W
Energiafogyasztás (készenlét)	0,40 W
Csatlakoztathatóság	4 HDMI bemenet (ebből egy MHL), 2 USB, 1 Scart, 1 komponens, 1 optikai, 1 Ethernet
Fő funkciók	Smart TV, 3D, beépített Wi-Fi, Bluetooth, Miracast, DLNA
Üzemi hőmérséklet	0 °C - 40 °C
Üzemi páratartalom	10 % - 80 % (kondenzáció nélkül)
Karbantartás és tisztítás	Puha, száraz ruhával tisztítsa. Ne használjon súrolószereket.
Biztonság	Ne tegye ki nedvességnek. Tisztítás előtt húzza ki a készüléket. Földelt csatlakozót használjon.
Alkatrészek és javíthatóság	Alkatrészekért forduljon egy Sony által jóváhagyott szervizközponthoz. Javíthatósági index nem közölt.
Tartozékok	Távirányító, elemek, asztali állvány, gyors üzembe helyezési útmutató, tápkábel
Opcionális tartozékok	CMU-BR200/100 mikrofon kamera, UWA-BR100 Wi-Fi adapter, TDG-500P/SV5P 3D szemüveg

Gyakran ismételt kérdések - Bravia KD65X9005A SONY

Mit tegyünk, ha a képernyő fekete marad és nincs hang?

Először ellenőrizze az antenna és a tápkábel csatlakozását. Győződjön meg arról, hogy a tévé be van kapcsolva a tévén vagy a távirányítón lévő 1 gomb megnyomásával.

Hogyan oldható meg egyes csatornák vételi problémája?

Ellenőrizze az antenna vagy a parabola csatlakozását. Ha műholdat használ, győződjön meg arról, hogy a kábel nem sérült. Újraindíthatja az automatikus csatornakeresést a beállításokban.

A távirányító nem működik, mit tegyünk?

Cserélje ki a távirányító elemeit. Ha a tévé SYNC módban van, nyomja meg a SYNC MENU gombot, válassza a „TV vezérlés” majd a „Kezdőlap (Menü)” vagy „Opciók” elemet.

Elfelejtettem a szülői zár PIN-kódját, hogyan állíthatom vissza?

Írja be a 9999 kódot. Ez a vészhelyzeti kód mindig elfogadásra kerül a szülői beállítások feloldásához.

A tévé rendellenesen melegszik, ez normális?

Igen, normális, hogy a tévé hosszabb használat után felmelegszik. A hőmérséklet a készülék körül emelkedhet. Ez nem befolyásolja a működést.

A kép vagy a hang lefagy, a képernyő ürües lesz, hogyan lehet visszaállítani?

Húzza ki a hálózati tápkábelt körülbelül két percre, majd dugja vissza. Ez visszaállítja a tévét.

Hogyan tisztítsam a tévé képernyőjét és házát?

Puha, száraz ruhával tisztítsa a képernyőt és a házat. Soha ne használjon súrrollószereket vagy oldószereket. Tisztítás előtt húzza ki a készüléket.

A LED lámpa pirosan villog, mit jelent?

Számolja meg a villogások számát (három másodpercenkénti időközönként). Jegyezze fel ezt a számot, és forduljon a viszonteladóhoz vagy a Sony ügyfélszolgálatához a probléma diagnosztizálása érdekében.

Használhatok külső merevlemezt ezzel a tévével?

Igen, van egy dedikált USB port a merevlemezre történő rögzítéshez („HDD Rec” jelöléssel). Használjon kompatibilis USB merevlemezt, amely FAT32 vagy NTFS formátumú.

Hogyan lehet be- vagy kikapcsolni a LED jelzőfényt?

Nyomja meg a HOME gombot, majd válassza a „Beállítások” > „Rendszerbeállítások” > „Általános beállítás” > „LED kijelzés” lehetőséget. Válassza a „Nem” lehetőséget a lámpa kikapcsolásához.

HASZNÁLATI ÚTMUTATÓ Bravia KD65X9005A SONY

Digitális: DVB-T/DVB-T2/DVB-C

Műhold: DVB-S/DVB-S2

Színrendszer/videó

Analóg: PAL, SECAM, NTSC3.58, NTSC4.43

Digitális: DVB-T/DVB-T2/DVB-C

Műhold: DVB-S/DVB-S2

Szín/videórendszer

Analóg: PAL, SECAM, NTSC3.58, NTSC4.43

Digitális: Lásd az i-Manual útmutatót.

Csatornatartomány

Analóg: UHF/VHF/kábel az országtól/régiótól függően.

Digitális: UHF/VHF/kábel az országtól/régiótól függően.

Műhold: Közbenső frekvencia 950-2150 MHz

Hang kimenet

12,5 W + 12,5 W + 20 W + 20 W

Bemeneti és kimeneti csatlakozók

Antennakábel

75 ohm, külső csatlakozó VHF/UHF-hez

Műholdantenna

F típusú anyacsatlakozó IEC169-24, 75 ohm.

DiSEqC 1.0, LNB 13 V/18 V és 22 kHz-es hangfrekvencia, kábeltelevízió EN50494.

21 érintkezős Scart csatlakozó (CENELEC szabvány) audio/video bemenettel, RGB bemenettel és TV audio/video kimenettel.

KOMPONENS BEMENET

YP BPR (komponens videó): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i

Audio bemenet (csatlakozós)

Videó bemenet (közös fono csatlakozó az Y bemenettel)

HDMI IN 1, 2, 3, 4 (támogatja a 4K felbontást)

Videó (2D): 4096 × 2160p (24 Hz), 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i, PC formátumok

Videó (3D):

Képkocka-összevonás 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p

Vedľa seba 1080p (50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz)

Nad sebou 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz)

Audio: dvojkanálový, lineárny PCM: 32, 44,1 a 48 kHz, 16, 20 a 24 bitov, Dolby Digital

ARC (Audio Return Channel) (iba HDMI IN 1)

MHL (spoločný s HDMI 2)

Video (2D): 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i

Video (3D):

Vedľa seba 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz)

Nad sebou 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz)

Audio: dvojkanálový, lineárny PCM: 32, 44,1 a 48 kHz, 16, 20 a 24 bitov, Dolby Digital

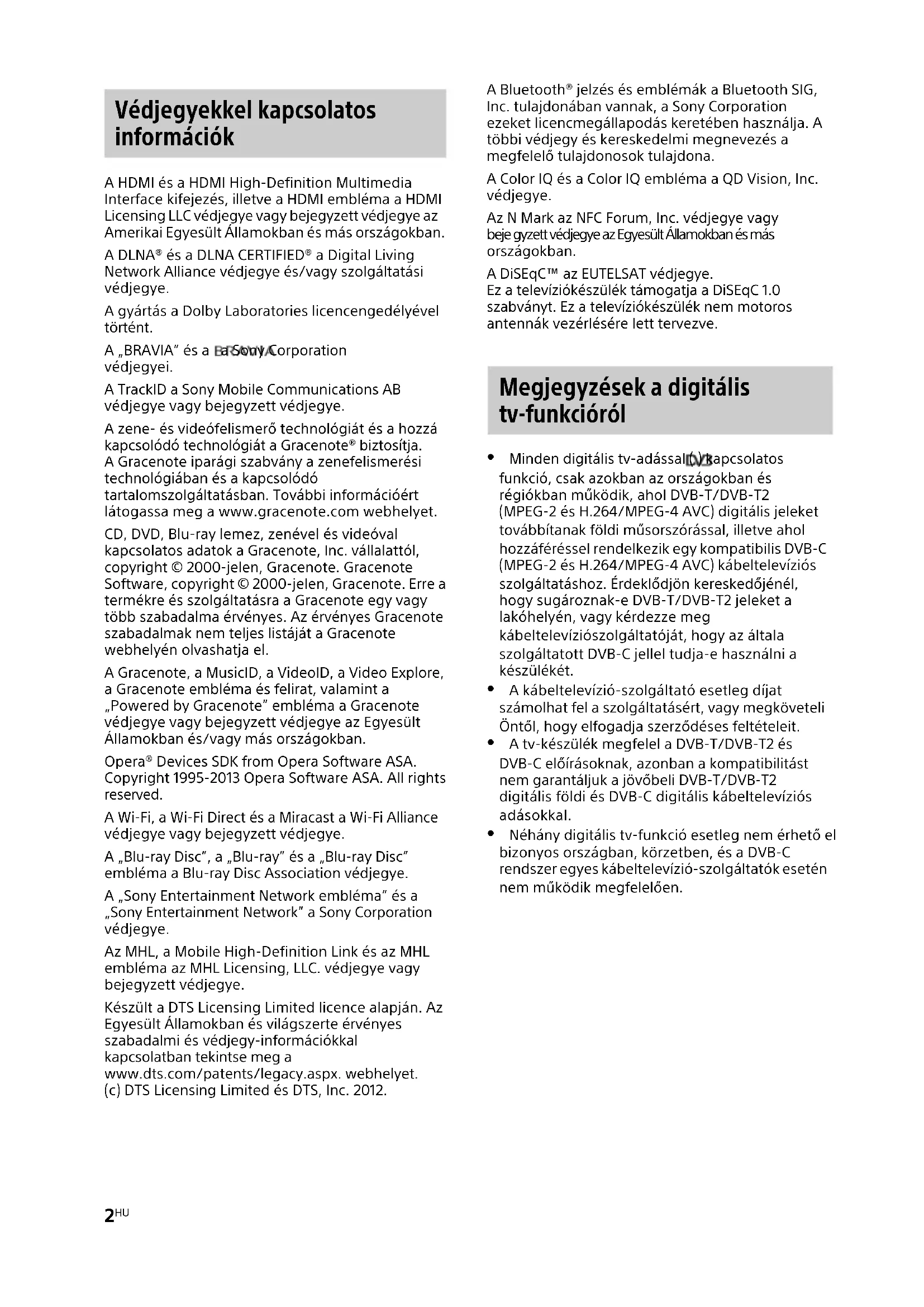

Védjegyekkel kapcsolatos információk

A HDMI és a HDMI High-Definition Multimedia Interface kifejezés, illetve a HDMI embléma a HDMI Licensing LLC védjegye vagy bejegyzett védjegye az Amerikai Egyesült Államokban és más országokban.

A DLNA® és a DLNA CERTIFIED® a Digital Living Network Alliance védjegye és/vagy szolgáltatási védjegye.

A gyártás a Dolby Laboratories licencengedélyével történt.

A "BRAVIA" és a Bar Society Corporation védjegyei.

A TrackID a Sony Mobile Communications AB védjegye vagy bejegyzett védjegye.

A zene- és videofelismerő technológiát és a hozzá kapcsolódó technológiát a Gracenote® biztosítja. A Gracenote iparági szabvány a zenefelismerési technológiában és a kapcsolódó tartalomszolgáltatásban. További információért látogassa meg a www.gracenote.com webhelyet.

CD, DVD, Blu-ray lemez, zenével és videóval kapcsolatos adatok a Gracenote, Inc. vállalattól, copyright © 2000-jelen, Gracenote. Gracenote Software, copyright © 2000-jelen, Gracenote. Erre a termékre és szolgáltatásra a Gracenote egy vagy több szabadalma érvényes. Az érvényes Gracenote szabadalmak nem teljes listáját a Gracenote webhelyén olvashatja el.

A Gracenote, a MusicID, a VideoID, a Video Explore, a Gracenote embléma és felirat, valamint a „Powered by Gracenote" embléma a Gracenote védjegyei vagy bejegyzett védjegyei az Egyesült Államokban és/vagy más országokban.

A Wi-Fi, a Wi-Fi Direct és a Miracast a Wi-Fi Alliance védjegyei vagy bejegyzett védjegyei.

A „Blu-ray Disc“, a „Blu-ray“ és a „Blu-ray Disc" embléma a Blu-ray Disc Association védjegyei.

A „Sony Entertainment Network embléma“ és a „Sony Entertainment Network“ a Sony Corporation védjegye.

Az MHL, a Mobile High-Definition Link és az MHL embléma az MHL Licensing, LLC. védjegyei vagy bejegyzett védjegyei.

Készült a DTS Licensing Limited licence alapján. Az Egyesült Államokban és világszerte érvényes szabadalmi és védjegy-információkkal kapcsolatban tekintse meg a www.dts.com/patents/legacy.aspx webhelyet. (c) DTS Licensing Limited és DTS, Inc. 2012.

A Bluetooth® jelzés és emblémák a Bluetooth SIG, Inc. tulajdonában vannak, a Sony Corporation ezeket licencmegállapodás keretében használja. A többi védjegy és kereskedelmi megnevezés a megfelelő tulajdonosok tulajdona.

A Color IQ és a Color IQ embléma a QD Vision, Inc. védjegyei.

Az N Mark az NFC Forum, Inc. védjegye vagy bejegyzett védjegye az Egyesült Államokban és más országokban.

A DiSEqCTM az EUTELSAT védjegye. Ez a televíziókészülék támogatja a DiSEqC 1.0 szabványt. Ez a televíziókészülék nem motoros antennák vezérlésére tervezve.

Megjegyzések a digitális TV-funkcióról

• Minden digitális TV-adással kapcsolatos funkció csak azokban az országokban és régiókban működik, ahol DVB-T/DVB-T2 (MPEG-2 és H.264/MPEG-4 AVC) digitális jeleket továbbítanak földi műsorszórással, illetve ahol hozzáférő rendelkezik egy kompatibilis DVB-C (MPEG-2 és H.264/MPEG-4 AVC) kábeltelevíziós szolgáltatáshoz. Érdeklődjön kereskedőjénél, hogy sugároznak-e DVB-T/DVB-T2 jeleket a lakóhelyen, vagy kérdezze meg kábeltelevízió-szolgáltatóját, hogy az általa szolgáltatott DVB-C jellel tudja-e használni a készülékét.
• A kábeltelevízió-szolgáltató esetleg díjat számolhat fel a szolgáltatásért, vagy megköveteli Öntől, hogy elfogadja szerződéses feltételeit.
• A tv-készülék megfelel a DVB-T/DVB-T2 és DVB-C előírásoknak, azonban a kompatibilitást nem garantáljuk a jövőbeli DVB-T/DVB-T2 digitális földi és DVB-C digitális kábeltelevíziós adásokkal.
• Néhány digitális tv-funkció esetleg nem érhető el bizonyos országban, körzetben, és a DVB-C rendszer egyes kábeltelevízió-szolgáltatók esetén nem működik megfelelően.

Hibaelhárítás

Ha a világítás LED vörösen villog, számolja meg, hogy hányszor villan fel (a villanások között három másodperc van).

A tv-készülék I/① gombjának megnyomásával kapcsolja ki a készüléket, húzza ki az aljzatból az AC hálózati kábelt, majd tájékoztassa a forgalmazót vagy a Sony szervizközpontot a jelző villogási módjáról (felvillanások száma).

Ha a világítás LED nem villog, ellenőrizze a hibalehetőségeket az alábbi táblázatban.

Lásd meg a „Hibaelhárítás” c. részt az i-Manual alatt. Ha a probléma továbbra is fennáll, javíttassa meg tv-készülékét egy szakemberrel.

Nincs kép (a képernyő sötét), nincs hang.

Ellenőrizze az antenna/kábeltelevíziós kábel csatlakozását. - Csatlakoztassa a tv-készüléket az AC hálózati feszültségre, majd nyomja meg a készülék vagy a távirányító I/ü gombját.

Egyes műsorok nem rögzíthetők.

Ellenőrizze az antennát. - Elképzelhető, hogy zárlatos a műholdkábel, esetleg a kábel nincs megfelelően csatlakoztatva. Ellenőrizze a kábel csatlakozását, és a hálózati tápfeszültség be-/kikapcsolójával kapcsolja ki, majd kapcsolja be újra a televíziókészüléket. - A megadott frekvencia kívül esik a tartományon. Lépjen kapcsolatba a befogott műhold műsorszolgáltató vállalatával.

Nem található kábel-tv-s szolgáltatás (műsor).

Ellenőrizze a kábelek csatlakozását vagy a hangolási konfigurációt. - A „Digitális automatikus hangolás” megkísérléséhez válassza az „Földi sugárzású” lehetőséget a „Kábel” helyett.

A távirányító nem működik.

Cserélje ki az elemeket. Lehetséges, hogy a TV-készüléke SYNC üzemmódban van.

A TV-készülék vezérléséhez nyomja meg a SYNC MENU gombot, válassza a „TV-vezérlés” funkciót, majd a „Főmenü” vagy az „Opciók” lehetőséget.

Elfelejtette a „Gyermekzár” jelszavát.

• Írja be a 9999 PIN-kódot. (A 9999 PIN-kódot mindig elfogadja a készülék.)

A TV-készülék környezete felmelegszik.

• Ha a TV-készüléket hosszú ideig használja, a környezete felmelegszik.

Ezt érezheti, ha odanyúl a kezével.

Megakadt hang vagy kép, üres képernyő, vagy a TV-készülék nem reagál a TV-készülék vagy a távirányító gombjaira.

Hajtsa végre a TV-készülék alaphelyzetbe állítását. Ehhez húzza ki két percre az AC hálózati kábelt, majd csatlakoztassa újra.

Nem találja a CH+/-, Δ+/-, ↑/↓/←/→, vagy HOME gombot a TV-készüléken.

• A TV-készülék gombjainak helyével kapcsolatban tekintse meg az alábbi ábrát.

A TV-készülék hátulnézete

A világítás LED világít.

Ha nem szeretné, hogy a világítás LED világítson, kikapcsolhatja. Nyomja meg a HOME gombot, majd válassza a Beállítások → Rendszerbeállítások → Általános beállítások → Világítás LED → „Ki” lehetőséget. Másik lehetőségként nyomja meg az OPTIONS gombot, majd válassza a Világítás LED → „Ki” lehetőséget.

Ha fényképfájlokat tekint meg 4K felbontásban:

• Előfordulhat, hogy a menüképernyő, a használati útmutató vagy az üzenetek nem jelennek meg fényképek megjelenítésekor.
• A fényképek lejátszásának befejezéséhez nyomja meg a RETURN gombot, vagy váltson bemenetet a gombbal.

Műszaki adatok

A forgalomba hozó tanúsítja, hogy a KD-65X9005A, KD-55X9005A típusú készülékek a 2/1984. (III. 10.) számú BkM-IpM együttes rendeletben előírtak szerint megfelelnek a következő műszaki jellemzőknek.

Rendszer

Megjelenítő típusa

LCD (folyadékkristályos kijelző) megjelenítő

TV-rendszer

Analóg: Az ország-/régióválasztástól függően:

B/G/H, D/K, L, I, M

Digitális: DVB-T/DVB-T2/DVB-C

Műhold: DVB-S/DVB-S2

Szín-, videorendszer

Digitális: Tekintse meg az i-Manual kézikönyvet.

Foghatócsatornák

Analóg: UHF/VHF/kábel, az ország-/

régióválasztástól függően.

Digitális: UHF/VHF/kábel, az ország-/

régióválasztástól függően.

Műhold: 950-2150 MHz KF frekvencia

Hangkimeneti teljesítmény

12,5 W + 12,5 W + 20 W + 20 W

Bemeneti/kimeneti aljzatok

Antennakábel

75 Ohmos külső antennacsatlakozó VHF/UHF-hez

Műholdantenna

F típusú anya csatlakozó, IEC169-24, 75 ohm.

DiSEqC 1.0, LNB 13 V/18 V és 22 kHz-es kapcsolójel,

Egykábeles terjesztés EN50494.

/AV1

21 érintkezős SCART csatlakozó (CENELEC szabvány), ezen belül audio-, videobemenet, RGB bemenet, valamint tv audio-, videokimenet.

C O M P O N E N

YPPR (Komponens videó): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i

Audiobemenet (RCA aljzatok)

AV2

Videobemenet (közös RCA érintkező Y bemenettel)

HDMI IN 1, 2, 3, 4 (a 4k felbontás támogatott)

Video (2D): 4096 × 2160p (24 Hz), 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i, PC formátumok

Video (3D):

Képkocka-csomagolás 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p

Egymás mellett 1080p (50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz)

Egymás fölött 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz)

Hang: Kétcsatornás lineáris PCM: 32, 44,1 és 48 kHz, 16, 20 és 24 bit, Dolby Digital

ARC (Audio Return Channel) (csak HDMI IN 1)

MHL (a HDMI 2 bemenettel közös)

Videó (2D): 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i

Videó (3D):

Egymás mellett 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz)

Egymás fölött 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz)

Hang: Kétcsatornás lineáris PCM: 32, 44,1 és 48 kHz, 16, 20 és 24 bit, Dolby Digital

Digitális optikai csatlakozó (kétcsatornás lineáris PCM, Dolby Digital)

G AUDIO OUT/Ω

Audiokimenet (sztereó minijack)

Fejhallgató-csatlakozó

1 (HDD Rec), 2, 3

USB HDD-eszköz csatlakozója (csak), USB-csatlakozó

Előfizetői kártya-modul (CAM) nyílása

10BASE-T/100BASE-TX csatlakozó. (A hálózati környezettől függően a csatlakozási sebesség különbözhet. A 10BASE-T/100BASE-TX kommunikáció sebessége és minősége nem garantált e tv-készülék esetén.)

Egyebek

Mellékelt tartozékok Tekintse meg az Üzembe helyezési útmutató „A doboz tartalma" szakaszát.

Külön megvásárolható tartozékok Kamera és mikrofon: CMU-BR200/CMU-BR100 Vezeték nélküli USB LAN adapter: UWA-BR100 Passzív 3D szemüveg: TDG-500P

SimulViewTM passzív szemüveg: TDG-SV5P

Üzemi hőmérséklet 0°C és 40°C között

Működési páratartalom 10% és 80% relatív páratartalom között (kicsapódás nélkül)

Tápellátás és egyebek

Tápellátás 220 V - 240 V AC, 50 Hz

Energiahatékonysági osztály KD-65X9005A: B KD-55X9005A: B

Képernyőméret (átlósan mérve) (kb.) KD-65X9005A: 163,9 cm / 65 hüvelyk KD-55X9005A: 138,8 cm / 55 hüvelyk

Teljesítményfelvétel "Otthoni"/"Normál" üzemmódban KD-65X9005A: 193 W KD-55X9005A: 155 W Áruház"/"Elénk" üzemmódban KD-65X9005A: 349 W KD-55X9005A: 279 W

Átlagos éves energiafogyasztás ¹ KD-65X9005A: 268 kWh KD-55X9005A: 215 kWh

Készenléti üzemmódban*2 0,40 W (16 W szoftver-/EPG-frissítési üzemmódban)

Kijelző felbontása 3840 képpont (vízszintes) x2160 sor (függőleges)

Méretek (kb.) (szé × ma × me)

asztali állvánnyal KD-65X9005A:168,2x90,3x40,5cm KD-55X9005A:146,3x77,8x40,5cm

Asztali állvány nélkül KD-65X9005A: 168,2 x 87,5 x 10,0 cm; KD-55X9005A: 146,3 x 74,9 x 10,0 cm

Tömeg (kb.)

Asztali állvánnyal KD-65X9005A: 46,4 kg; KD-55X9005A: 34,5 kg

Asztali állvány nélkül KD-65X9005A: 45,0 kg; KD-55X9005A: 33,1 kg

1 Éves energiafogyasztás, amely adat olyan televíziókészülék teljesítményfelvételén alapul, amelyet 365 napon keresztül naponta 4 órán át üzemeltetnek. A tényleges energiafogyasztás a televízió használati módjától függ. 2 A megadott készenléti üzemmód teljesítményfelvételét akkor éri el a tv-készülék, miután befejezte a szükséges belső folyamatokat.

• Ne vegye ki a vakkártyát a TV CAM (feltételes hozzáférési modul) kártyanyílásából, csak akkor, amikor intelligens kártyát helyez be a CAM kártyanyílásba.
• A külön megvásárolható tartozékok elérhetősége az országtól/régiótól/tv-típustól/árukészlettől függ.
• A forma és a műszaki adatok előzetes bejelentés nélkül megváltozhatnak.
