Produkttyp	LCD-4K-Fernseher
Marke	Sony
Modell	Bravia KD65X9005A
Bildschirmgröße (Diagonale)	163,9 cm (65 Zoll)
Bildschirmauflösung	3840 × 2160 Pixel (4K)
Lautsprecherleistung	12,5 W + 12,5 W + 20 W + 20 W
Maße mit Standfuß	168,2 × 90,3 × 40,5 cm
Maße ohne Standfuß	168,2 × 87,5 × 10,0 cm
Gewicht mit Standfuß	46,4 kg
Gewicht ohne Standfuß	ca. 41,5 kg
Stromversorgung	220-240 V AC, 50 Hz
Stromverbrauch (Standardmodus)	193 W
Stromverbrauch (Standby)	0,40 W
Anschlüsse	4 HDMI-Eingänge (davon einer MHL), 2 USB, 1 Scart, 1 Komponenten, 1 optisch, 1 Ethernet
Hauptfunktionen	Smart TV, 3D, Wi-Fi integriert, Bluetooth, Miracast, DLNA
Betriebstemperatur	0 °C bis 40 °C
Betriebsfeuchtigkeit	10 % bis 80 % (ohne Kondensation)
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine Scheuermittel verwenden.
Sicherheit	Nicht Feuchtigkeit aussetzen. Vor der Reinigung Netzstecker ziehen. Eine geerdete Steckdose verwenden.
Ersatzteile und Reparierbarkeit	Wenden Sie sich für Ersatzteile an ein autorisiertes Sony-Servicecenter. Reparaturindex nicht mitgeteilt.
Mitgeliefertes Zubehör	Fernbedienung, Batterien, Tischständer, Kurzanleitung, Netzkabel
Optionales Zubehör	Mikrofonkamera CMU-BR200/100, WLAN-Adapter UWA-BR100, 3D-Brille TDG-500P/SV5P

Häufig gestellte Fragen - Bravia KD65X9005A SONY

Was tun, wenn der Bildschirm schwarz bleibt und kein Ton zu hören ist?

Überprüfen Sie zunächst die Antennen- und Netzkabelanschlüsse. Stellen Sie sicher, dass der Fernseher eingeschaltet ist, indem Sie die Taste 1 am Fernseher oder an der Fernbedienung drücken.

Wie behebe ich ein Problem mit dem Empfang bestimmter Sender?

Überprüfen Sie die Antennen- oder Satellitenverbindungen. Wenn Sie Satellit nutzen, stellen Sie sicher, dass das Kabel nicht beschädigt ist. Sie können auch die automatische Sendersuche in den Einstellungen neu starten.

Die Fernbedienung funktioniert nicht, was tun?

Ersetzen Sie die Batterien der Fernbedienung. Wenn der Fernseher im SYNC-Modus ist, drücken Sie SYNC MENU, wählen Sie "TV-Steuerung" und dann "Startseite (Menü)" oder "Optionen".

Ich habe die PIN für die Kindersicherung vergessen, wie setze ich sie zurück?

Geben Sie den Code 9999 ein. Dieser Notfallcode wird immer akzeptiert, um die Kindersicherung zu entsperren.

Der Fernseher wird ungewöhnlich heiß, ist das normal?

Ja, es ist normal, dass der Fernseher nach längerem Betrieb warm wird. Die Temperatur in der Umgebung des Geräts kann steigen. Dies beeinträchtigt nicht die Funktion.

Bild oder Ton frieren ein, der Bildschirm wird leer, wie setze ich zurück?

Trennen Sie das Netzkabel für etwa zwei Minuten vom Stromnetz und schließen Sie es wieder an. Das setzt den Fernseher zurück.

Wie reinige ich den Bildschirm und das Gehäuse des Fernsehers?

Verwenden Sie ein weiches, trockenes Tuch zum Reinigen von Bildschirm und Gehäuse. Verwenden Sie niemals Scheuermittel oder Lösungsmittel. Ziehen Sie vor der Reinigung den Netzstecker.

Die LED leuchtet rot blinkend, was bedeutet das?

Zählen Sie die Anzahl der Blinkzeichen (im Abstand von drei Sekunden). Notieren Sie diese Anzahl und wenden Sie sich zur Diagnose des Problems an Ihren Händler oder den Sony-Kundendienst.

Kann ich eine externe Festplatte mit diesem Fernseher verwenden?

Ja, es gibt einen speziellen USB-Anschluss für die Aufnahme auf Festplatte (gekennzeichnet mit "HDD Rec"). Verwenden Sie eine kompatible USB-Festplatte, formatiert mit FAT32 oder NTFS.

Wie aktiviere oder deaktiviere ich die LED-Anzeige?

Drücken Sie HOME, wählen Sie dann "Einstellungen" > "Systemeinstellungen" > "Allgemeine Einstellungen" > "LED-Anzeige". Wählen Sie "Aus", um die Anzeige auszuschalten.

BEDIENUNGSANLEITUNG Bravia KD65X9005A SONY

Netzspannungsanforderungen

220V-240V AC, 50Hz

Energieeffizienzklasse

KD-65X9005A: B

KD-55X9005A: B

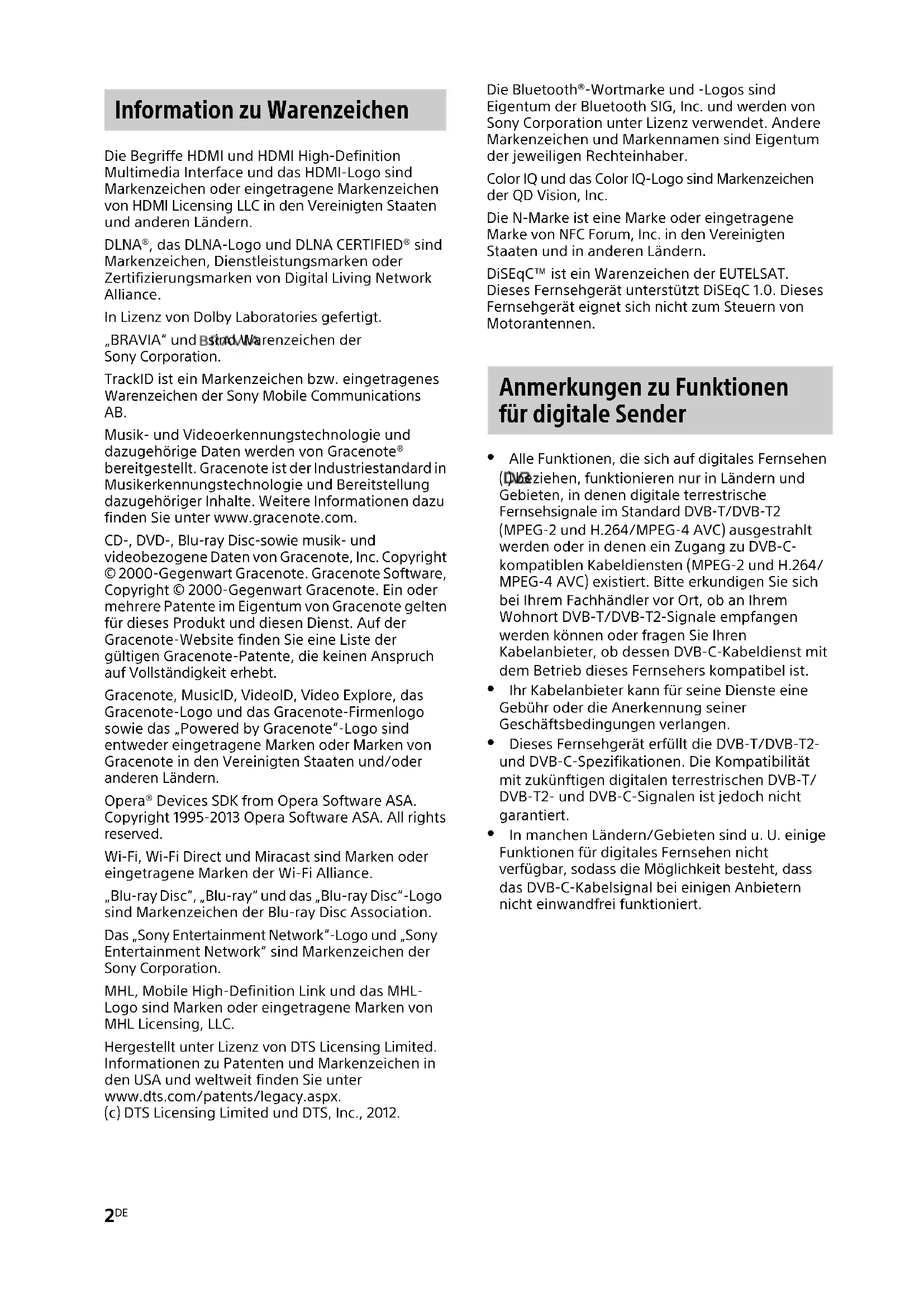

Informationen zu Warenzeichen

Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing LLC in den Vereinigten Staaten und anderen Ländern.

DLNA®, das DLNA-Logo und DLNA CERTIFIED® sind Marken, Dienstleistungsmarken oder Zertifizierungsmarken der Digital Living Network Alliance.

Hergestellt unter Lizenz von Dolby Laboratories.

"BRAVIA" und Bostad sind Warenzeichen der Sony Corporation.

TrackID ist eine Marke bzw. ein eingetragenes Warenzeichen der Sony Mobile Communications AB.

Musik- und Videoerkennungstechnologie sowie zugehörige Daten werden von Gracenote® bereitgestellt. Gracenote ist der Industriestandard für Musikerkennungstechnologie und die Bereitstellung zugehöriger Inhalte. Weitere Informationen finden Sie unter www.gracenote.com.

CD-, DVD-, Blu-ray-Disc- sowie musik- und videobezogene Daten von Gracenote, Inc. Copyright © 2000-Gegenwart Gracenote. Gracenote Software, Copyright © 2000-Gegenwart Gracenote. Ein oder mehrere Patente von Gracenote gelten für dieses Produkt und diesen Dienst. Auf der Gracenote-Website finden Sie eine Liste der gültigen Gracenote-Patente, die keinen Anspruch auf Vollständigkeit erhebt.

Gracenote, MusicID, VideoID, Video Explore, das Gracenote-Logo und das Gracenote-Firmenlogo sowie das „Powered by Gracenote“-Logo sind entweder eingetragene Marken oder Marken von Gracenote in den Vereinigten Staaten und/oder anderen Ländern.

Wi-Fi, Wi-Fi Direct und Miracast sind Marken oder eingetragene Marken der Wi-Fi Alliance.

"Blu-ray Disc", "Blu-ray" und das "Blu-ray Disc"-Logo sind Markenzeichen der Blu-ray Disc Association.

Das „Sony Entertainment Network“-Logo und „Sony Entertainment Network“ sind Markenzeichen der Sony Corporation.

MHL, Mobile High-Definition Link und das MHL-Logo sind Marken oder eingetragene Marken von MHL Licensing, LLC.

Hergestellt unter Lizenz von DTS Licensing Limited. Informationen zu Patenten und Markenzeichen in den USA und weltweit finden Sie unter www.dts.com/patents/legacy.aspx.

(c) DTS Licensing Limited und DTS, Inc., 2012.

Die Bluetooth®-Wortmarke und -Logos sind Eigentum der Bluetooth SIG, Inc. und werden von Sony Corporation unter Lizenz verwendet. Andere Markenzeichen und Markennamen sind Eigentum der jeweiligen Rechteinhaber.

Color IQ und das Color IQ-Logo sind Markenzeichen der QD Vision, Inc.

Die N-Marke ist eine Marke oder eingetragene Marke von NFC Forum, Inc. in den Vereinigten Staaten und in anderen Ländern.

DiSEqCTM ist ein Warenzeichen der EUTELSAT. Dieses Fernsehgerät versteht DiSEqC 1.0. Dieses Fernsehgerät eignet sich nicht zum Steuern von Motorantennen.

Anmerkungen zu Funktionen für digitale Sender

• Alle Funktionen, die sich auf digitales Fernsehen (DVB) beziehen, funktionieren nur in Ländern und Gebieten, in denen digitale terrestrische Fernsehsignale im Standard DVB-T/DVB-T2 (MPEG-2 und H.264/MPEG-4 AVC) ausgestrahlt werden oder in denen ein Zugang zu DVB-C-kompatiblen Kabeldiensten (MPEG-2 und H.264/MPEG-4 AVC) existiert. Bitte erkundigen Sie sich bei Ihrem Fachhändler vor Ort, ob an Ihrem Wohnort DVB-T/DVB-T2-Signale empfangen werden können, oder fragen Sie Ihren Kabelanbieter, ob dessen DVB-C-Kabeldienst mit dem Betrieb dieses Fernsehers kompatibel ist.
• Ihr Kabelanbieter kann für seine Dienste eine Gebühr oder die Anerkennung seiner Geschäftsbedingungen verlangen.
• Dieses Fernsehgerät erfüllt die DVB-T/DVB-T2- und DVB-C-Spezifikationen. Die Kompatibilität mit zukünftigen digitalen terrestrischen DVB-T/DVB-T2- und DVB-C-Signalen ist jedoch nicht garantiert.
• In manchen Ländern/Gebieten sind u. U. einige Funktionen für digitales Fernsehen nicht verfügbar, sodass die Möglichkeit besteht, dass das DVB-C-Kabelsignal bei einigen Anbietern nicht einwandfrei funktioniert.

Störungsbehebung

Wenn die Beleuchtungs-LED rot blinkt, zählen Sie die Anzahl der Blinkvorgänge (die Intervallzeit beträgt drei Sekunden).

Schalten Sie das Fernsehgerät mit 1/0 am Fernsehgerät aus, trennen Sie das Netzkabel vom Gerät und teilen Sie Ihrem Händler oder dem Sony-Kundendienst mit, wie die Anzeige blinkt (Anzahl der Blinkzeichen).

Wenn die Beleuchtungs-LED nicht blinkt, überprüfen Sie die Punkte der folgenden Tabellen.

Schlagen Sie auch unter „Störungsbehebung“ im i-Manual nach. Wenn sich das Problem mit den aufgeführten Maßnahmen nicht beheben lässt, lassen Sie das Fernsehgerät von qualifiziertem Kundendienstpersonal überprüfen.

Es wird kein Bild angezeigt (Bildschirm ist dunkel) und es ist kein Ton zu hören.

• Prüfen Sie die Antennen- oder Kabelverbindung.
• Schließen Sie das Fernsehgerät an eine Netzsteckdose an und drücken Sie 1/2 am Fernsehgerät oder der Fernbedienung.

Einige Programme können nicht eingestellt werden.

• Prüfen Sie die Antenne bzw. die Satellitenschüssel.
• Das Satellitenkabel kann kurzgeschlossen sein oder es kann sich um Anschlussprobleme des Kabels handeln. Bitte überprüfen Sie das Kabel und den Anschluss und schalten Sie das Fernsehgerät mit dem Ein/Aus-Schalter aus und schalten es dann wieder ein. Die von Ihnen eingegebene Frequenz ist außer Reichweite. Bitte wenden Sie sich an die empfangene Satellitensendeanstalt.

Es werden keine Kabelfernsehdienste (Sender) gefunden.

• Überprüfen Sie die Kabelverbindung bzw. die Tunerkonfiguration.
• Versuchen Sie „Auto. Digital-Suchlauf“ durchzuführen, indem Sie „Antenne“ statt „Kabel“ auswählen.

Die Fernbedienung funktioniert nicht.

Tauschen Sie die Batterien aus. - Das Fernsehgerät befindet sich möglicherweise im SYNC-Modus. Drücken Sie SYNC MENU, wählen Sie „TV-Steuerung“ und dann „Home (Menü)“ oder „Optionen“, um das Fernsehgerät zu bedienen.

Sie haben das Passwort für „Kindersicherung“ vergessen.

• Geben Sie 9999 als PIN-Code ein. (Der PIN-Code 9999 wird immer akzeptiert.)

Das Gehäuse des Fernsehgeräts erwärmt sich.

• Wenn das Fernsehgerät lange Zeit verwendet wird, erwärmt sich das Gehäuse des Fernsehgeräts.

Es fühlt sich möglicherweise heiß an, wenn Sie es mit der Hand berühren.

Eingefrorenes Audio oder Video, ein leerer Bildschirm, oder das Fernsehgerät spricht nicht auf die Tasten am Fernseher oder auf der Fernbedienung an.

• Führen Sie einen einfachen Rücksetzvorgang des Fernsehgeräts aus, indem Sie das Netzkabel zwei Minuten lang abziehen und dann erneut einstecken.

Die Tasten CH +/-, +/-/▲/▼/◀/▶ und HOME sind am Fernsehgerät nicht zu finden.

• Zur Position der Tasten am Fernsehgerät siehe Abbildung unten.

Rückseite des Fernsehgeräts

Die Beleuchtungs-LED ist eingeschaltet.

• Wenn die Beleuchtungs-LED nicht leuchten soll, können Sie sie ausschalten. Drücken Sie HOME und wählen Sie dann „Einstellungen“ → „Systemeinstellungen“ → „Allgemeine Einrichtung“ → „Beleuchtungs-LED“ → „Aus“. Sie können auch OPTIONS drücken und dann „Beleuchtungs-LED“ → „Aus“ auswählen.

#

Beim Betrachten von Fotodateien in 4K-Auflösung:

• Der Menübildschirm, die Bedienungsanleitung oder Meldungen erscheinen bei der Anzeige von Fotos möglicherweise nicht.
• Um die Wiedergabe von Fotos zu beenden, drücken Sie RETURN oder schalten Sie den Eingang um.

Technische Daten

TV-System

Bildschirmsystem

LCD-Bildschirm (Flüssigkristallbildschirm)

Fernsehnorm

Analog: Je nach ausgewähltem Land/Gebiet: B/G/H, D/K, L, I, M

Digital: DVB-T/DVB-T2/DVB-C

Satellit: DVB-S/DVB-S2

Farb-/Videosystem

Digital: Schlagen Sie im i-Manual nach.

Kanalbereich

Analog: UHF/VHF/Kabel, abhängig von der Landes-/Bereichsauswahl.

Digital: UHF/VHF/Kabel, abhängig von der Landes-/Bereichsauswahl.

Satellit: Frequenz 950-2150 MHz

Tonausgänge

12,5 W + 12,5 W + 20 W + 20 W

Eingangs-/Ausgangsbuchsen

Antennenkabel

75 Ohm, externer Anschluss für VHF/UHF

Satellitenantenne

Buchsenverbindung vom Typ F IEC169-24, 75 Ohm.

DiSEqC 1.0, LNB 13 V/18 V & 22 kHz Ton, Unicable EN50494.

/AV1

21-poliger Scart-Anschluss (CENELEC-Standard) mit Audio-/Videoeingang, RGB-Eingang und Audio-/Videoausgang für Fernsehsignale.

/OCOMPOENNT

YPbPr (Komponenten-Video): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i

Audioeingang (Cinchstecker)

AV2

Videoeingang (üblicher Cinchstecker mit Y-Eingang)

HDMI IN 1,2,3,4 (unterstützt 4K-Auflösung)

Video (2D): 4096 × 2160p (24 Hz), 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60 Hz), 1080/24p , 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p , 576p , 576i , 480p , 480i , Computerformate

Video (3D):

Frame Packing 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p

Nebeneinander 1080p (50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz)

Untereinander 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz)

Audio: zwei Kanäle, lineares PCM: 32, 44,1 und 48 kHz, 16, 20 und 24 Bit, Dolby Digital

ARC (Audio Return Channel: Audiorückkanal) (nur HDMI IN 1)

MHL (gängig bei HDMI 2)

Video (2D): 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i

Video (3D):

Nebeneinander 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz)

Untereinander 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz)

Audio: zwei Kanäle, lineares PCM: 32, 44,1 und 48 kHz, 16, 20 und 24 Bit, Dolby Digital

Optische Digitalbuchse (zwei Kanäle, lineares PCM, Dolby Digital)

AUDIO OUT/Ω

Audioausgang (Stereo-Miniklinke) Kopfhörerbuchse

HDD Rec), 2, 3

USB-HDD-Geräteanschluss (nur), USB-Anschluss

CAM-Slot (Zugangskontrollmodul)

LAN

10BASE-T/100BASE-TX-Anschluss (Je nach Betriebsumgebung des Netzwerks kann die Verbindungsgeschwindigkeit variieren. 10BASE-T/100BASE-TX-Kommunikationsrate und Kommunikationsqualität können für diese Fernsehgerät nicht garantiert werden.)

Sonstiges

Mitgeliefertes Zubehör

Schlagen Sie unter „Inhalt der Verpackung" im Schnellstartleitfaden nach.

Sonderzubehör

Kamera und Mikrofoneinheit: CMU-BR200/ CMU-BR100

USB WLAN Adapter: UWA-BR100

3D-Passivbrille: TDG-500P

SimulViewTM-Passivbrille: TDG-SV5P

Betriebstemperatur 0°C - 40°C

Luftfeuchtigkeit beim Betrieb

10% - 80% relative Luftfeuchtigkeit (nicht kondensierend)

Stromversorgung und Sonstiges

Betriebsspannung

220 V - 240 V Wechselstrom, 50 Hz

Energieeffizienzklasse

KD-65X9005A: B

KD-55X9005A: B

Bildschirmgröße (Diagonale) (ca.)

KD-65X9005A: 163,9 cm / 65 Zoll

KD-55X9005A: 138,8 cm / 55 Zoll

Stromverbrauch

im Modus „Wohnung“/ „Standard“

KD-65X9005A: 193 W

KD-55X9005A: 155 W

im Modus "Geschäft"/"Brillant"

KD-65X9005A: 349 W

KD-55X9005A: 279 W

Durchschnittlicher Energieverbrauch im Jahr

KD-65X9005A: 268 kWh

KD-55X9005A: 215 kWh

Stromverbrauch im Standby-Betrieb*2

0,40 W (16 W im Software-/EPG-

Aktualisierungsmodus)

Anzeigeauflösung

3.840 Punkte (horizontal) × 2.160 Zeilen (vertikal)

Abmessungen (ca.) (B × H × T)

mit Tischständer

KD-65X9005A: 168,2 × 90,3 × 40,5 cm

KD-55X9005A: 146,3 × 77,8 × 40,5 cm

ohne Tischständer

KD-65X9005A: 168,2 × 87,5 × 10,0 cm

KD-55X9005A: 146,3 × 74,9 × 10,0 cm

Gewicht (ca.)

mit Tischständer

KD-65X9005A: 46,4 kg

KD-55X9005A: 34,5 kg

ohne Tischständer

*1 Der Energieverbrauch pro Jahr wurde basierend auf der Leistungsaufnahme des Fernsehgeräts bei einer Betriebsdauer von 4 Stunden täglich an 365 Tagen berechnet. Der tatsächliche Energieverbrauch hängt von der Verwendung des Fernsehgeräts ab.

*2 Die angegebene Leistungsaufnahme im Standby-Betrieb wird erreicht, nachdem das Fernsehgerät die notwendigen internen Prozesse abgeschlossen hat.

• Entfernen Sie nicht die Dummykarte aus dem Einsatz für TV CAM (Zugangskontrollmodul), außer Sie möchten eine Smartcard einsetzen, die in das CAM passt.

Die Verfügbarkeit des optionalen Zubehörs hängt vom Land/der Region/dem Fernsehmodell/der Lagerhaltung ab.

• Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Das Passwort für "Kindersicherung" wurde vergessen.

• Geben Sie die PIN 9999 ein. (Die PIN 9999 wird immer akzeptiert.)

Mitgeliefertes Zubehör

Siehe "Inhalt des Kartons" in der Schnellstartanleitung.

Zusätzliches Zubehör

Mitgeliefertes Zubehör

Mitgeliefertes Zubehör

Siehe "Inhalt der Verpackung" in der Schnellstartanleitung.

Zusätzliches Zubehör

Betriebsluftfeuchtigkeit

10% - 80% relative Luftfeuchtigkeit (nicht kondensierend)

Strom und Sonstiges

Stromversorgung

220 V - 240 V Wechselstrom, 50 Hz

Energieeffizienzklasse

KD-65X9005A:B

KD-55X9005A:B
