Tipo di prodotto	Televisore LCD 4K
Marca	Sony
Modello	Bravia KD65X9005A
Dimensioni schermo (diagonale)	163,9 cm (65 pollici)
Risoluzione display	3840 × 2160 pixel (4K)
Potenza sonora	12,5 W + 12,5 W + 20 W + 20 W
Dimensioni con supporto	168,2 × 90,3 × 40,5 cm
Dimensioni senza supporto	168,2 × 87,5 × 10,0 cm
Peso con supporto	46,4 kg
Peso senza supporto	Circa 41,5 kg
Alimentazione	220-240 V CA, 50 Hz
Consumo elettrico (modalità standard)	193 W
Consumo elettrico (standby)	0,40 W
Connettività	4 ingressi HDMI (di cui uno MHL), 2 USB, 1 SCART, 1 componenti, 1 ottico, 1 Ethernet
Funzioni principali	Smart TV, 3D, Wi-Fi integrato, Bluetooth, Miracast, DLNA
Temperatura di funzionamento	da 0 °C a 40 °C
Umidità di funzionamento	dal 10% all'80% (senza condensa)
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi.
Sicurezza	Non esporre all'umidità. Scollegare prima della pulizia. Utilizzare una presa con messa a terra.
Ricambi e riparabilità	Consultare un centro di assistenza autorizzato Sony per i ricambi. Indice di riparabilità non comunicato.
Accessori forniti	Telecomando, pile, supporto da tavolo, guida rapida, cavo di alimentazione
Accessori opzionali	Microfono telecamera CMU-BR200/100, adattatore Wi-Fi UWA-BR100, occhiali 3D TDG-500P/SV5P

Domande frequenti - Bravia KD65X9005A SONY

Cosa fare se lo schermo rimane nero e non c'è audio?

Controllare prima i collegamenti dell'antenna e del cavo di alimentazione. Assicurarsi che il televisore sia acceso premendo il pulsante 1 sul televisore o sul telecomando.

Come risolvere un problema di ricezione di alcuni canali?

Controllare i collegamenti dell'antenna o della parabola. Se si utilizza il satellite, assicurarsi che il cavo non sia danneggiato. È anche possibile riavviare la ricerca automatica dei canali nelle impostazioni.

Il telecomando non funziona, cosa fare?

Sostituire le pile del telecomando. Se il televisore è in modalità SYNC, premere SYNC MENU, selezionare 'Comando TV' e poi 'Home (Menu)' o 'Opzioni'.

Ho dimenticato il codice PIN del blocco genitori, come reimpostarlo?

Inserire il codice 9999. Questo codice di emergenza è sempre accettato per sbloccare le impostazioni parentali.

Il televisore si surriscalda in modo anomalo, è normale?

Sì, è normale che il televisore si riscaldi dopo un uso prolungato. La temperatura può aumentare intorno all'apparecchio. Ciò non influisce sul suo funzionamento.

L'immagine o l'audio si blocca, lo schermo diventa vuoto, come resettare?

Scollegare il cavo di alimentazione per circa due minuti, quindi ricollegarlo. Questo resettarà il televisore.

Come pulire lo schermo e il corpo del televisore?

Utilizzare un panno morbido e asciutto per pulire lo schermo e il corpo. Non utilizzare mai prodotti abrasivi o solventi. Scollegare l'apparecchio prima della pulizia.

Il LED lampeggia in rosso, cosa significa?

Contare il numero di lampeggi (a intervalli di tre secondi). Annotare questo numero e contattare il rivenditore o il servizio post-vendita Sony per diagnosticare il problema.

Posso utilizzare un disco rigido esterno con questo televisore?

Sì, c'è una porta USB dedicata alla registrazione su disco rigido (contrassegnata 'HDD Rec'). Utilizzare un disco rigido USB compatibile formattato in FAT32 o NTFS.

Come attivare o disattivare il LED?

Premere HOME, quindi selezionare 'Impostazioni' > 'Impostazioni sistema' > 'Impostazioni generali' > 'Visualizzazione LED'. Scegliere 'No' per spegnere il LED.

MANUALE UTENTE Bravia KD65X9005A SONY

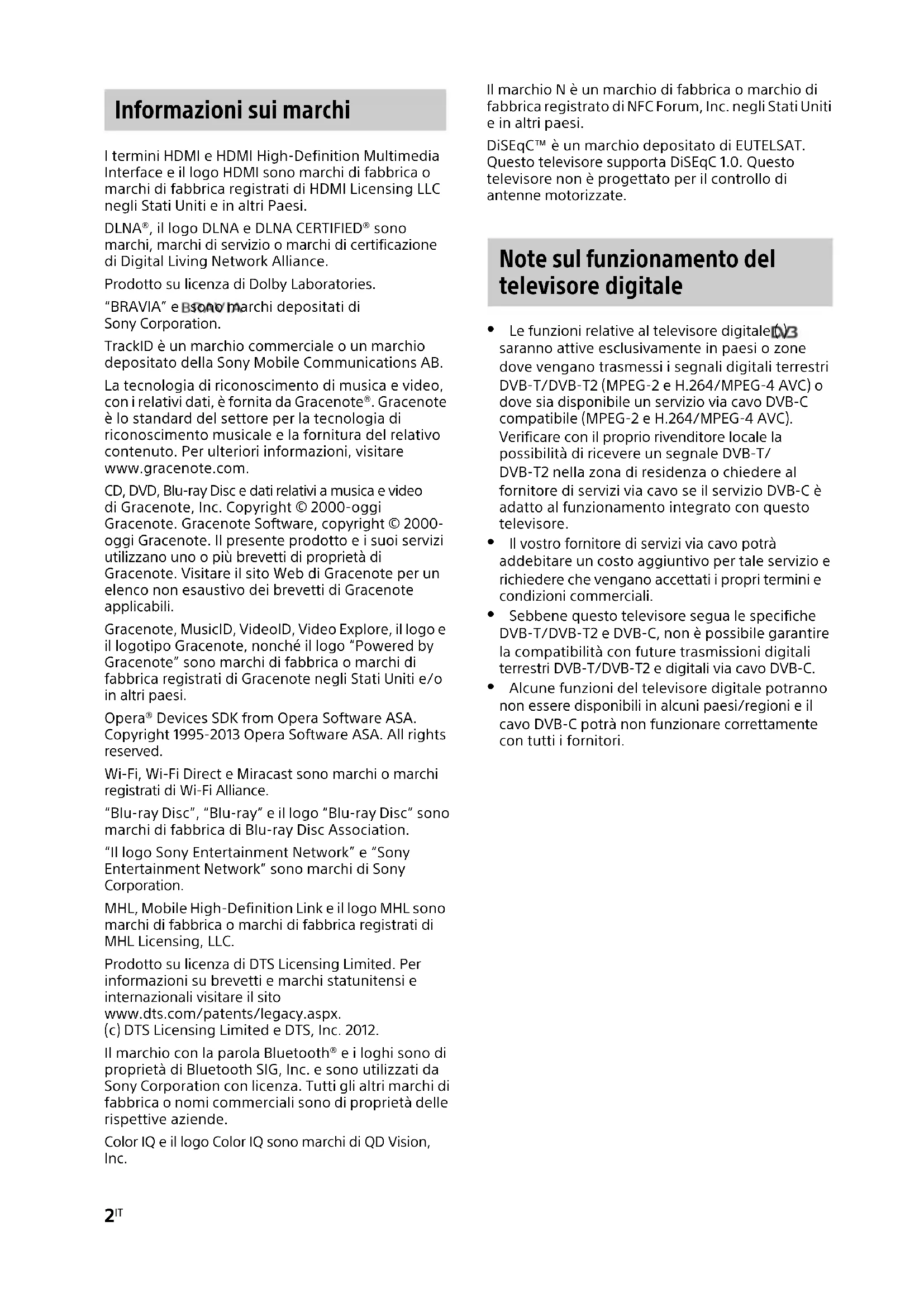

Informazioni sui marchi

I termini HDMI e HDMI High-Definition Multimedia Interface e il logo HDMI sono marchi di fabbrica o marchi di fabbrica registrati di HDMI Licensing LLC negli Stati Uniti e in altri Paesi.

DLNA®, il logo DLNA e DLNA CERTIFIED® sono marchi, marchi di servizio o marchi di certificazione di Digital Living Network Alliance.

Prodotto su licenza di Dolby Laboratories.

"BRAVIA" e Bsonov Marchi depositati di Sony Corporation.

TrackID è un marchio commerciale o un marchio depositato della Sony Mobile Communications AB.

La Tecnologia di riconoscimento di musica e video, con i relativi dati, è fornita da Gracenote. Gracenote è lo standard del settore per la Tecnologia di riconoscimento musicale e la fornitura del relative contentuto. Per ulteriori informazioni, visitare www.gracenote.com.

CD, DVD, Blu-ray Disc e dati relativi a musica e video di Gracenote, Inc. Copyright © 2000-oggi Gracenote. Gracenote Software, copyright © 2000- oggi Gracenote. Il presente prodotto e i loro servizi utilizzato uno o più brevetti di proprietà di Gracenote. Visitare il site Web di Gracenote per un elenco non estaustivo dei brevetti di Gracenote applicabili.

Gracenote, MusicID, VideoID, Video Explore, il logo e il logotipo Gracenote, nonché il logo "Powered by Gracenote" sono marchi di fabbrica o marchi di fabbrica registrati di Gracenote negli Stati Uniti e/o in altri paesi.

Wi-Fi, Wi-Fi Direct e Miracast sono marchi o marchi registrati di Wi-Fi Alliance.

"Blu-ray Disc", "Blu-ray" e il logo "Blu-ray Disc" sono marchi di fabbrica di Blu-ray Disc Association.

"I'll logo Sony Entertainment Network" e "Sony Entertainment Network" sono marchi di Sony Corporation.

MHL, Mobile High-Definition Link e il logo MHL sono marchi di fabbrica o marchi di fabbrica registrati di MHL Licensing, LLC.

Prodotto su licenza di DTS Licensing Limited. Per informazioni su brevetti e marchi statunitensi e internazionali visitare il site www.dts.com/patents/legacy.aspx. (c) DTS Licensing Limited e DTS, Inc. 2012.

Il marchio con la parola Bluetooth® e i loghi sono di proprietà di Bluetooth SIG, Inc. e sono utilizzati da Sony Corporation con licenza. Tutti gli altri marchi di fabbrica o nomi commerciali sono di proprietà delle rispettive aziende.

Color IQ e il logo Color IQ sono marchi di QD Vision, Inc.

Il marchio N è un marchio di fabbrica o marchio di fabbrica registrato di NFC Forum, Inc. negli Stati Uniti e in altri paesi.

DiSEqC™ è un marchio depositato di EUTELSAT. Questo televisore supporta DiSEqC 1.0. Questo televisore non è progettato per il controllo di antenne motorizzate.

Note sul funzionamento del televisore digitale

Le funzioni relative al televisore digitale saranno attive esclusivamente in paesi o zone dove vengano trasmessi i segnali digitali terrestri DVB-T/DVB-T2 (MPEG-2 e H.264/MPEG-4 AVC) o dove sia disponibile un servizio via cavo DVB-C compatibile (MPEG-2 e H.264/MPEG-4 AVC). Verificare con il proprio rivenditore locale la possibilità di ricevere un segnale DVB-T/DVB-T2 nella zona di residenza o chiedere al fornitore di servizi via cavo se il servizio DVB-C è adatto al funzionamento integrato con questo televisore. - Il vostro fornitore di servizi via cavo potrà addebitare un costo aggiuntivo per tale servizio e richiedere che vengano accettati i propri termini e condizioni commerciali. - Sebbene questo televisore segua le specifiche DVB-T/DVB-T2 e DVB-C, non è possibile garantire la compatibilità con future trasmissioni digitali terrestri DVB-T/DVB-T2 e digitali via cavo DVB-C. - Alcune funzioni del televisore digitale potranno non essere disponibili in alcuni paesi/regioni e il cavo DVB-C potrà non funzionare correttamente con tutti i fornitori.

Risoluzione dei problemi

Se l'illuminazione del LED lampeggia in rosso, contare il numero di lampeggi (l'intervallo è di tre secondi).

Premere I sul televisore per spegnerlo, scollegare il cavo di alimentazione CA e comunicare al proprio rivenditore o centro servizi Sony la modalità di lampeggio dell'indicatore (numero di lampeggi).

Se l'illuminazione del LED non lampeggia, controllare quanto riportato nelle tabelle di seguito.

Fare riferimento a "Risoluzione dei problemi" in i-Manual. Se il problema persiste, far riparare il televisore da personale tecnico qualificato.

Assenza di immagine (schermo scuro) e assenza di audio.

• Controllare il collegamento dell'antenna/del cavo.
• Collegare il televisore alla presa di alimentazione CA e premere I/O sul televisore o sul telecomando.

Alcuni programmi non possono essere sintonizzati.

• Controllare l'antenna o la parabola.
• Il cavo del satellite potrebbe essere in corto circuito o ci potrebbero essere dei problemi di connessione dello stesso. Verificare il cavo e la connessione. Quando si spegne il televisore, utilizzare il pulsante di accensione/spegnimento principale; quando lo si riaccende, ripetere l'operazione.
• La frequenza inserita è al di fuori dei parametri. Si prega di consultare la società che si occupa delle trasmissioni del satellite.

Non sono stati trovati servizi (programmi) trasmessi da TV via cavo.

• Verificare il collegamento dei cavi o la configurazione della sintonizzazione.
• Provare ad attivare "Preselezione Digitale Automatica" selezionando "Antenna" invece di "via Cavo".

Il telecomando non funziona.

Sostituire le batterie. - Il televisore potrebbe trovarsi in modalità SYNC. Premere SYNC MENU, quindi selezionare "Controllo TV" e selezionare "Home (menu)" o "Opzioni" per controllare il televisore.

La password di "Blocco Programmi" è stata dimenticata.

• Inserire 9999 come codice PIN (il codice PIN 9999 è sempre accettato).

Le aree attorno al televisore si surriscaldano.

• Quando il televisore viene utilizzato per un periodo prolungato, le aree attorno al televisore si surriscaldano.

Se si tocca con una mano, è possibile scottarsi.

L'audio o il video è bloccato, lo schermo appare vuoto o il televisore non risponde ai comandi del telecomando.

• Eseguire un semplice ripristino del televisore scollegando il cavo di alimentazione CA per due minuti, quindi collegarlo nuovamente.

Impossibile trovare i tasti CH +/-, Δ +/-, ↑/↓, ←/→, OK e HOME del televisore.

• Fare riferimento all'illustrazione sottostante per individuare la posizione dei tasti sul televisore. Parte posteriore del televisore

L'illuminazione del LED è attiva.

• Se non si desidera attivare l'illuminazione del LED è possibile disattivarla. Premere HOME, quindi selezionare "Impostazioni" → "Impostazioni Sistema" → "Impostazione generale" → "Illuminazione del LED" → "No". È inoltre possibile premere OPTIONS, quindi selezionare "Illuminazione del LED" → "No".

Durante la visione di file di foto con risoluzione 4K:

• È possibile che la schermata del menu, la guida all'uso o i messaggi non siano visualizzati durante la visualizzazione di foto.
• Per terminare la riproduzione delle foto, premere RETURN o passare a un altro ingresso premendo

Caratteristiche tecniche

Sistema

Sistema pannello

Pannello LCD (Display a Cristalli Liquidi)

Sistema TV

Analogico: In base alla nazione/regione selezionata: B/G/H, D/K, L, I, M

Digitale: DVB-T/DVB-T2/DVB-C

Satellite: DVB-S/DVB-S2

Sistema Colore/Video

Digitale: Consultare i-Manual.

Copertura dei canali

Analogico: UHF/VHF/via cavo, in base alla nazione/regione selezionata.

Digitale: UHF/VHF/via cavo, in base alla nazione/regione selezionata.

Satellite: Frequenza IF 950-2150 MHz

Uscita audio

12,5 W + 12,5 W + 20 W + 20 W

Jack di entrata/uscita

Cavo dell'antenna

Terminale esterno 75 ohm per VHF/UHF

Antenna Satellite

Connettore di Tipo F Femmina IEC169-24, 75 ohm.

DiSEqC 1.0, LNB 13 V/18 V & tonalità 22 KHz, Distr. via cavo singolo EN50494.

AV1

Connettore SCART a 21 pin (standard CENELEC) per ingresso audio/video, ingresso RGB e uscita audio/video TV.

/COMPONENT IN

YP BPR (Video component): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i

Ingresso audio (connettori fono)

AV2

Ingresso video (pin fono comune con ingresso Y)

HDMI IN 1, 2, 3, 4 (supporta risoluzione 4K)

Video (2D): 4096 × 2160p (24 Hz), 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i, Formati PC

Video (3D):

Frame Packing 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p

Jack ottico digitale (PCM lineare due canali, Dolby Digital)

AUDIO OUT/Ω

Uscita audio (minijack stereo) Jack cuffie

HDD Rec), 2,

Porta dispositivo HDD USB (solo H), porta USB

Modulo CAM (Conditional Access Module, modulo di accesso condizionale)

LAN

Connettore 10BASE-T/100BASE-TX (La velocità di connessione può variare a seconda delle caratteristiche operative della rete. La velocità di comunicazione 10BASE-T/100BASE-TX e la qualità di comunicazione non sono garantite con questo televisore.)

Altri

Accessori in dotazione

Fare riferimento al "Contenuto della confezione" nella Guida introduttiva.

Accessori opzionali

Webcam con microfono integrato: CMU-BR200/ CMU-BR100

Adattatore USB Wireless LAN: UWA-BR100

Occhiali 3D passivi: TDG-500P

Occhiali passivi SimulViewTM: TDG-SV5P

Temperatura di funzionamento

Da 0°C a 40°C

Umidità di funzionamento

Dal 10% all'80% di u.r. (senza condensa)

Alimentazione e altre informazioni

Requisiti di alimentazione

220V-240V CA, 50Hz

Classe di efficienza energetica

KD-65X9005A: B

KD-55X9005A: B

Dimensioni schermo (diagonale) (approssimative)

KD-65X9005A: 163,9 cm / 65 pollici

KD-55X9005A: 138,8 cm / 55 pollici

Potenza assorbita

in modalità "Casa"/"Standard"

KD-65X9005A: 193 W

KD-55X9005A: 155 W

in modalità "Negozio"/"Brillante"

KD-65X9005A: 349 W

KD-55X9005A: 279 W

Consumo energetico medio annuo*1

KD-65X9005A: 268 kWh

KD-55X9005A: 215 kWh

Potenza assorbita in modalità standby*2

0,40 W (16 W in modalità aggiornamento

software/EPG)

Risoluzione schermo

3.840 punti (orizzontale) × 2.160 linee (verticale)

con supporto da tavolo

KD-65X9005A: 168,2 × 90,3 × 40,5 cm

KD-55X9005A: 146,3 × 77,8 × 40,5 cm

senza supporto da tavolo

KD-65X9005A: 168,2 × 87,5 × 10,0 cm

KD-55X9005A: 146,3 × 74,9 × 10,0 cm

Peso (approssimativo)

con supporto da tavolo

KD-65X9005A: 46,4 kg

KD-55X9005A: 34,5 kg

senza supporto da tavolo

^*1 Consumo energetico all'anno, basato sul consumo di corrente di un televisore che funzioni 4 ore al giorno per 365 giorni. Il consumo energetico effettivo dipenderà dal modo in cui verrà utilizzato il televisore.

^*2 Il consumo specificato in standby viene raggiunto una volta ultimati i processi interni necessari del televisore.

• Non estrarre la scheda finta dall'alloggiamento CAM (Conditional Access Module, modulo di accesso condizionale) del televisore quando non è necessario inserire una vera smart card.
• La disponibilità degli accessori opzionali dipende dai paesi/dalle regioni/dai modelli di televisore/dalle scorte.
• Design e caratteristiche tecniche sono soggetti a modifiche senza preavviso.

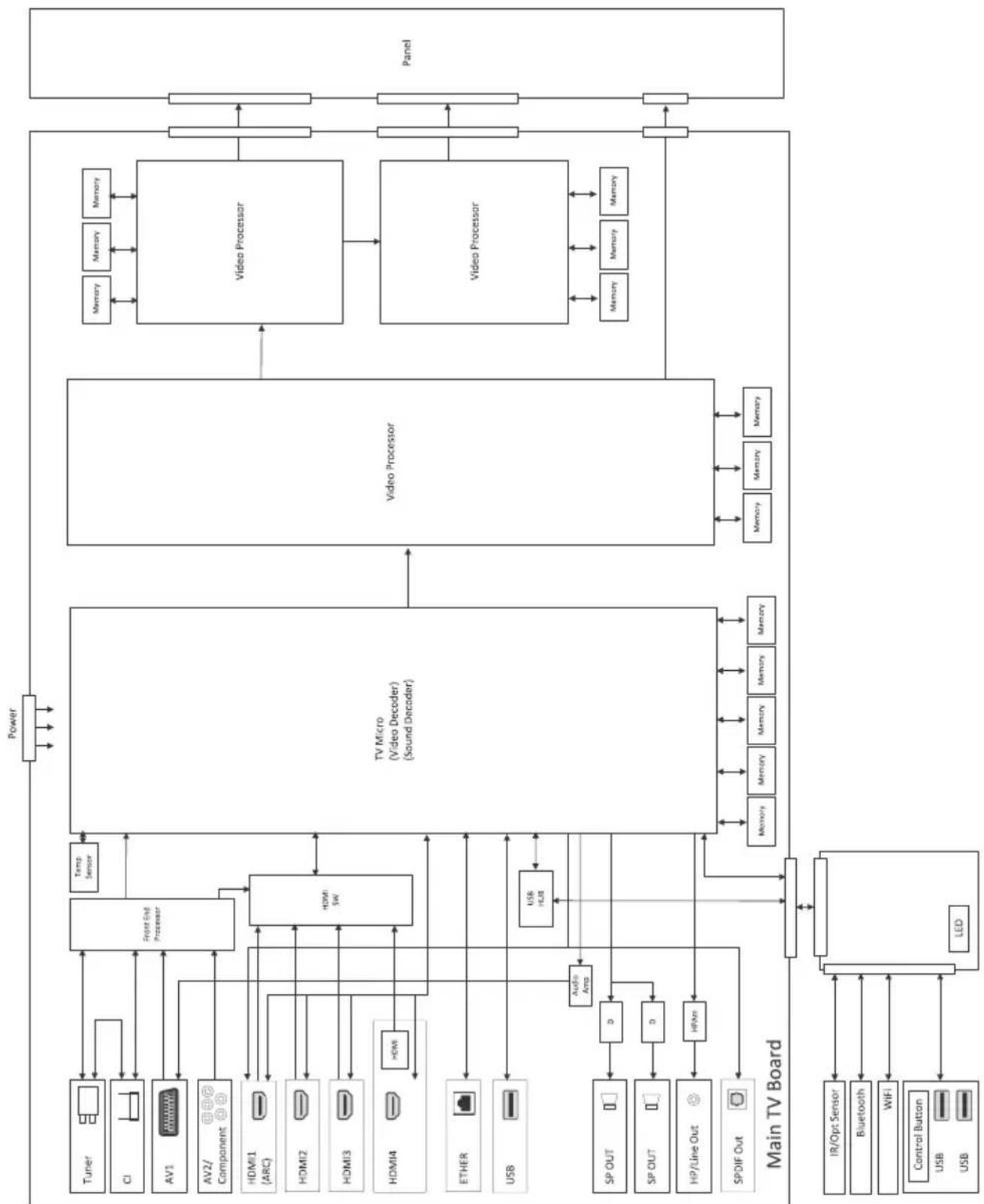

Diagrammi a blocchi
