Тип продукт	LCD монитор с LED подсветка
Марка	Sony
Модел	SDM-F27M30
Размер на екрана	68,6 см (27 инча) диагонал
Резолюция на дисплея	1920 x 1080 пиксела (Full HD)
Видео входове	2x HDMI 2.1 (HDCP 2.3), 1x DisplayPort 1.4, 1x USB-C (режим Alt DP)
USB портове	1x USB-A (възходящ), 1x USB-B (низходящ), 1x USB-C (възходящ/низходящ)
Аудио изход	Вградени високоговорители 2 x 2 W, жак за стерео минижак
Размери с поставка	61,5 x 47,9 x 24,8 см (Ш x В x Д)
Размери без поставка	61,5 x 36,3 x 7,3 см (Ш x В x Д)
Тегло с поставка	6,2 кг
Тегло без поставка	4,1 кг
Захранване	19,5 V DC чрез адаптер (100-240 V AC, 50/60 Hz)
Консумация на електроенергия	Съответства на регламент на ЕС 2019/2013 (енергиен етикет наличен онлайн)
Основни функции	Режим G-SYNC съвместим, HDCP 2.3, регулиране на ъгъла, стенен монтаж VESA 100x100 mm
Работна температура	0 °C до 40 °C
Поддръжка и почистване	Използвайте мека кърпа, леко навлажнена (вода или мек препарат). Не използвайте разтворители или абразивни продукти.
Инструкции за безопасност	Оставете поне 10 см вентилационна празнина около устройството. Не запушвайте отворите.
Резервни части и ремонтопригодност	Свържете се с отдела за следпродажбено обслужване на Sony. Адаптерът за захранване е включен, специален захранващ кабел.
Съдържание на кутията	Монитор, настолна поставка, адаптер за захранване, захранващ кабел, кабели (HDMI, USB), ръководство за инсталиране, инструкция за употреба, уеб ръководство за помощ.
Гаранция	Законова гаранция за съответствие (вижте условията в магазина).

Често задавани въпроси - SDMF27M30 SONY

Как да инсталирам монитора Sony SDM-F27M30 на стена?

Използвайте VESA стенен монтаж 100x100 mm (не е включен). Следвайте инструкциите на монтажа и се уверете, че стената може да издържи тежестта (4,1 кг без поставка). Sony препоръчва да се обърнете към професионалист.

Какви кабели се доставят с монитора?

Кутията съдържа HDMI кабел, USB кабел (вероятно USB-A към USB-B), променливотоков адаптер и захранващ кабел. DisplayPort и USB-C кабелите не са включени.

Как да почистя екрана без да го повредя?

Изключете монитора. Използвайте мека суха кърпа за прах. За петна леко навлажнете кърпата с вода или мек препарат. Никога не използвайте алкохол, ацетон или абразивни продукти.

Мониторът съвместим ли е с технологията G-SYNC?

Да, сертифициран е като G-SYNC съвместим от NVIDIA. Той може да синхронизира честотата на опресняване със съвместима графична карта, за да намали разкъсванията на изображението.

Какви портове са налични за свързване на компютър?

Можете да използвате портовете HDMI 2.1, DisplayPort 1.4 или USB-C (режим Alt DP). USB-C портът също така позволява предаване на данни и зареждане на свързано устройство.

Как да регулирам наклона на монитора?

Хванете здраво основата и наклонете внимателно екрана напред или назад. Не прилагайте сила и движете бавно, за да не го изпуснете.

Какво да направя, ако екранът не се включва?

Проверете дали адаптерът за захранване е правилно включен и захранващият кабел е добре вкаран. Тествайте друг контакт. Ако проблемът продължава, свържете се с отдела за следпродажбено обслужване на Sony.

Каква е максималната поддържана резолюция?

Родната резолюция е 1920 x 1080 пиксела (Full HD). Мониторът може да приема сигнали до тази резолюция чрез HDMI, DisplayPort или USB-C.

Мониторът издава ли звук?

Да, разполага с два вградени високоговорителя по 2 W всеки, достатъчни за офис употреба. За по-добро аудио качество използвайте изход за слушалки или външни тонколони.

Как да рециклирам монитора в края на живота му?

Не го изхвърляйте с битовите отпадъци. Занесете го в пункт за събиране на електрическо и електронно оборудване (депо, магазин) или използвайте услугата за връщане при доставка.

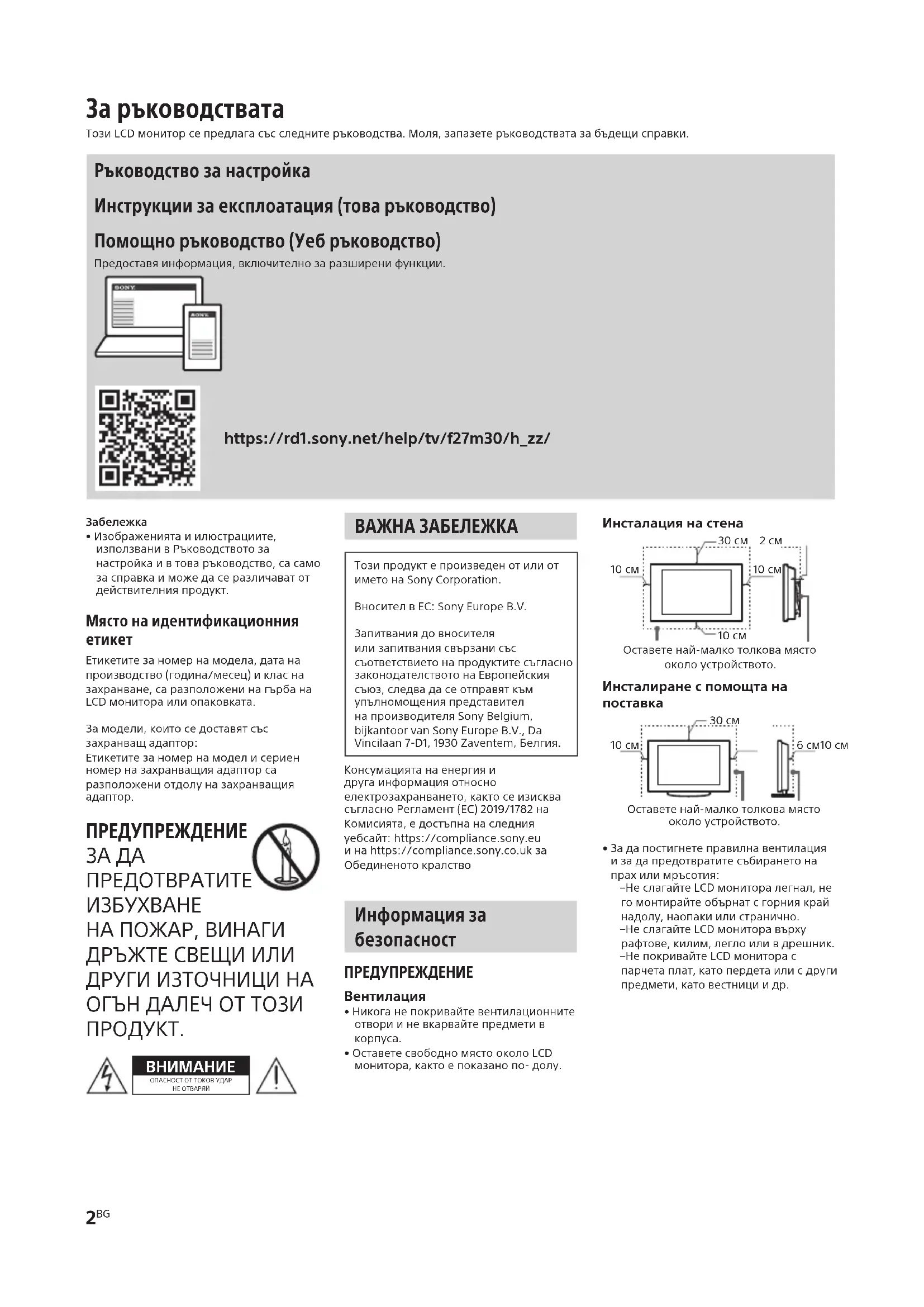

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ SDMF27M30 SONY

Този LCD монитор се предлага със следните ръководства. Моля, запазете ръководствата за бъдещи справки.

Ръководство за настройка

Инструкции за експлоатация (това ръководство)

Помощно ръководство (Уеб ръководство)

Предоставя информация, включително за разширени функции.

SONY SONY

- Изображенията и илюстрациите, използвани в Ръководството за настройка и в това ръководство, са само за справка и може да се различават от действителния продукт.

Място на идентификационния етикет

Етикетите за номер на модела, дата на производство (година/месец) и клас на захранване, са разположени на гърба на LCD монитора или опаковката.

За модели, които се доставят със захранващ адаптор: Етикетите за номер на модел и сериен номер на захранващия адаптор са разположени отделу на захранващия адаптор.

ПРЕДУПРЕЖДЕНИЕ

ЗА ДА ПРЕДОТВРАТИТЕ ИЗБУХВАНЕ НА ПОЖАР, ВИНАГИ ДРЪЖТЕ СВЕЩИ ИЛИ ДРУГИ ИЗТОЧНИЦИ НА ОГЪН ДАЛЕЧ ОТ ТОЗИ ПРОДУКТ.

ВНИМАНИЕ

ОПАСНОСТ ОТ ТОКОВ УДАР НЕ ОТВАРЯЙ

ВАЖНА ЗАБЕЛЕЖКА

Този продукт е произведен от или от името на Sony Corporation.

Вносител в EC: Sony Europe B.V.

Запитвания до вносителя или запитвания свързани със съответствието на продуктите съгласно законодателството на Европейския съюз, следва да се отправят към упълномощения представител на производителя Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Белгия.

Консумацията на енергия и друга информация относно електрозахранването, както се изисква съгласно Регламент (ЕС) 2019/1782 на Комисията, е достъпна на следния уебсайт: https://compliance.sony.eu и на https://compliance.sony.co.uk за Обединеното кралство

Информация за безопасност

ПРЕДУПРЕЖДЕНИЕ

Вентилация

• Никога не покривайте вентилационните отвори и не вкарвайте предмети в корпуса.
• Оставете свободно място около LCD монитора, както е показано по- долу.

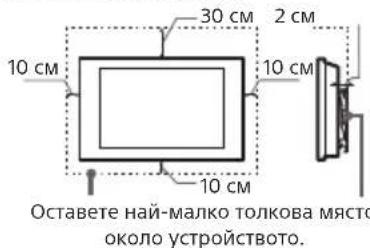

Инсталация на стена

30 cm 2 cm 10 cm 10 cm 10 cm Оставете най-малко толкова място около устройството.

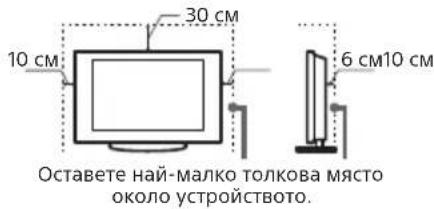

Инсталиране с помощта на поставка

10 cm 30 cm 6 cm 10 cm Оставете най-малко толкова място около устройството.

- За да постигнете правилна вентилация и за да предотвратите събирането на прах или мръсотия:

-Не слагайте LCD монитора легнал, не го монтирайте обърат с горния край надолу, наопаки или странично. -Не слагайте LCD монитора върху рафтове, килим, легло или в дрешник. -Не покривайте LCD монитора с парчета плат, като пердета или с други предмети, като вестници и др.

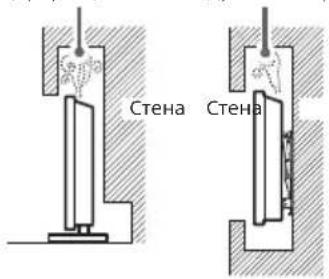

Циркулацията на въздух е блокирана.

Стена Стена

Циркулация на въздуха

Не блокирайте зоната за циркулация на въздуха.

Захранващ кабел

За да предотвратите риск от пожар, токов удар, повреда и/или нараняване, работете със захранващия кабел както следва:

• Използвайте само оригинален захранващ кабел на Sony. Не използвайте други марки.
• Вкарайте щепсела плътно и докрай в контакта.
• Включвайте LCD монитора само към променливотоково захранване от 100 V - 240 V.
• Когато прокарвате кабели, за ваша безопасност се уверете, че сте изключили захранващия кабел; внимавайте да не се спънете в кабелите.
• Изключете захранващия кабел от мрежата, преди да работите или местите LCD монитора.
• Пазете захранващия кабел далеч от източници на топлина.
• Изключете захранващия кабел и го почиствайте редовно. Ако захранващият кабел е замърсен или прашен и по него се образува влага, изолацията му може да се наруши и това може да доведе до пожар.

Забележка

• Не използвайте приложения захранващ кабел с друго оборудване.
• Не дупчете, не огъвайте и не усуквайте прекомерно захранващия кабел. Вътрешните проводници могат да се оголят или прекъснат.
• Не преправяйте захранващия кабел.
• Не поставяйте тежки предмети върху захранващия кабел.
• Не дърпайте самия захранващ кабел, когато го изключвате от контакта.
• Не свързвайте твърде много устройства към един и същи контакт.
• Не използвайте контакт, който не захваща стабилно щепсела.

Никога не пъхайте USB, когато продуктът или кабельт за зареждане са мокри

- При пъхане на мокър USB конектор ще настъпи късо съединение поради контакт на течността (чешмяна вода, солена вода, освежаваща напитка и др.) с главното устройство и зареждащия кабел или чужда материя, което може да доведе до необичайно генериране на топлина или неизправност.

За да намалите опасността от пожар или електрически удар, не излагайте апарата на дъжд или влага.

За да предотвратите пожар или токов удар, не поставяйте предмети, пълни с вода, например вази, върху апарата. Не монтирайте това оборудване в затворено пространство, например библиотека или подобна мебел.

• Моля, уверете се, че електрическият контакт е монтиран близо до оборудването и е лесно достъпен.
- Уверете се, че използвате доставените захранващ адаптор и кабел. В противен случай това може да причини неизправност.
- Свържете захранващия адаптор към лесно достъпен електрически контакт.
• Не навивайте захранващия кабел около захранващия адаптор. Вътрешният проводник може да прекъсне и това да неизправност на прие
- Не докосвайте захранващия адаптор с влажни ръце.
- Ако забележите изменения в захранващия адаптор, изключете го от електрическия контакт незабавно.
- LCD мониторът не е изключен от захранването, докато е свързан към електрическия контакт, дори ако самият LCD монитор е изключен.
- Понеже захранващият адаптор се затопля, ако се използва продължително, може да почувствате топлина, когато го докоснете с ръка.

Забранена употреба

Не инсталирайте/използвайте LCD монитора на следните места или в ситуациите, описани по-долу. В противен случай LCD мониторът може да се повреди и да причини пожар, токов удар, повреда и/или нараняване.

Местонахождение:

- На открито (пряка слънчева светлина), на морския бряг, на кораб или друг плавателен съд, във вътрешността на превозно средство, на нестабилни повърхности, близо до вода, изложен на дъжд, влага или пушек.

Околна среда:

- Места, който са горещи, влажни или прекалено прашни; Там, където може да влязат насекоми; Където може да бъде изложен на механични вибрации, в близост до източник на открит пламък като запалена свещ, поставена върху LCD монитора. LCD мониторът трябва да бъде предпазен от поливане с течности; не поставяйте в близост до него предмети, пълни с течности, като например вази.

Ситуации:

• Не използвайте, ако сте с мокри ръце, когато капакът на устройството е свален или с аксесоари, които не са препоръчани от производителя. По време на гръмотевични бури изключвайте LCD монитора от контакта.
• Не монтирайте LCD монитора така, че да стърчи. Може да възникне нараняване или повреда от сбльськ на човек или предмет в LCD монитора.
• Не поставяйте LCD монитора на влажно или прашно място, или в стая с мазен
  дим или пара (близо до кухненски плотове или овлажнители). Може да възникне пожар, електрически удар или деформация.
• Не поставяйте LCD монитора на места, изложени на високи температури, например директна слънчева светлина, близо до радиатор или отоплително тяло. В такива условия LCD мониторът може да прегрее, което да причини деформация на корпуса и/или повреда на LCD монитора.

• Ако LCD мониторът бъде поставен в съблекалня на обществена баня или минерална баня, той може да се повреди от сярат
• За най-добро качество на картината, не излагайте екрана на директно осветяване или слънчева светлина.
• Избягвайте преместването на LCD монитора от студено на топло място. Внезапните промени в температурата на стаята могат да причинят конденз на влага. Това може да е причина LCD монитора да показва лоша картина и/или лоши цветове. В такъв случай изчакайте влагата да се изпари напълно, преди да включите LCD монитора.

Счупени парчета:

- Не прокарвайте дебел кабел или много кабели през отвора на поставката. Това може да повреди кабела и да

причини проблеми или неизправност. LCD мониторът може да не може да се двжи плавно, ако кабельт е в такова състояние.

• Не хвърляйте нищо към LCD монитора. Стъклото на екрана може да се счупи и да експлодира при удара и да причини сериозни наранявания.
• Ако повърхността на LCD монитора се пропука, не я докосвайте, докато не изключите захранващия кабел. В противен случай това може да причини токов удар.

Когато не използвате устройството

• Поради причини, свързани с безопасността и околната среда, ви препоръчваме да изключвате LCD монитора от мрежата, когато не планирате да го използвате няколко дни.
• LCD мониторът не е изключен от мрежата, когато е изключен от копчето. За да изключите напълно устройството, изключете кабела на захранването от електрическата мрежа.

Относно децата

• Не позволявайте на деца да се качват върху LCD монитора.
• Пазете малките аксесоари далеч от деца, за да не бъдат погълнати от тях по невнимание.

Ако възникнат следните проблеми...

Незабавно изключете LCD монитора и извадете захранващия кабел в случай, че възникне някой от следните проблеми. Консултирайте се с вашия доставчик или Sony сервисен център дали е наложително LCD мониторът да бъде проверен от квалифициран сервис.

Kogato:

• Захранващият кабел е повреден.
• Гнездото на контакта не захваща стабилно щепсела.
• LCD мониторът е повреден, понеже е изпуснат, ударен или нещо е хвърлено по него.
• Течни или твърди предмети са попаднали в отворите на корпуса.

Относно температурата на LCD монитора

Когато LCD мониторът се използва продължително време, рамката около панела се затопля. Може да усетите топлина, когато я докоснете с ръка.

Медицински заведения

Този продукт не може да се използва като медицинско устройство. Може да доведе до неизправност на медицинското оборудване.

Не поставяйте този продукт в близост до медицински устройства

Този продукт (вкл. аксесоарите) съдържа магнити, които могат да попречат на работата на пейсмейкъри, програмируеми байпас клапи за хидроцефалия и други медицински устройства. Не поставяйте този продукт в близост до лице с такива устройства. Консултирайте се с лекар, преди да използвате този продукт, ако използвате такива медицински устройства.

Дръжте продукта на място, където не може да бъде достигнат от деца или лица под надзор

Този продукт (вкл. аксесоарите) съдържа магнити. Поглъщането на магнити може да причини сериозни вреди, например задавяне и задушаване, или нараняване на червата. Ако са погълнати магнити (или магнит), веднага се консултирайте с лекар.

Магнитно влияние

Този продукт и неговите аксесоари, като например капаци, използват магнити. Не поставяйте предмети, чувствителни на магнити, (карти, кредитни карти с магнитни кодове и др.) в близост до продукта.

Предпазни мерки

• Гледайте към LCD монитора в средно осветена стая, тъй като гледането към LCD монитора в слабо осветена стая или за дълго време натоварва допълнително очите ви.
• Когато използвате слушалки, настройте силата на звука така, че да предотвратите увреждане на слуха.

Екран:

• Въпреки че екранът е изработен по високо-прецизна технология и повече от 99,99 % от пикселите му са ефективни, върху екрана може трайно да се появят черни или светли точки (червени, сини или зелени). Това е структурна особеност на екрана и не представлява неизправност.
• Не натискайте и не драскайте предния филтър и не поставяйте предмети върху LCD монитора. Изображението може да е неравномерно или екранът може да се повреди.
• Ако използвате LCD монитора на студено място, картината може да се замъгли или да стане по- тъмна. Това не е неизправност. Този феномен изчезва, когато температурата се повиши.
• Когато на екрана продължително време са показани неподвижни изображения, възможно е да се появят остатъчни образи. Те могат да изчезнат след няколко секунди.
• Екранът и корпусът се затоплят, когато използвате LCD монитора. Това не е неизправност.

- Екранът съдържа малко количество течни кристали. Следвайте местните правила и закони за изхвърляне на подобни отпадъци.

Поддръжка и почистване на повърхността на екрана/корпуса на LCD монитора

Уверете се, че сте изключили свързания към LCD монитора захранващ кабел, преди да започнете почистване.

За да предотвратите повреда на покритието на екрана, следвайте инструкциите, изброени по-долу.

- За да премахнете праха от повърхността на екрана/корпуса, почиствайте с меко сухо парче плат. Ако полепналият прах не може да се почисти, почиствайте екрана с меко парче плат, леко навлажнено със слаб почистващ разтвор.

• Никога не пръскайте вода или разтвор директно върху LCD монитора. По екрана или външните части може да се образува
  капки, които да потекат, да проникнат в долната част на LCD монитора и да го повредят.
• Не използвайте грапави парчета плат, почистващи препарати на алкална/киселинна основа, почистващи прахове или разтвори, като например алкохол, бензол, разредител или инсектицид. Използването на такива вещества или продължителният контакт с гума или винил може да повреди повърхността на екрана или повърхността на корпуса на устройството.
• Не пипайте LCD монитора, ако ръката ви е покрита с химично вещество като крем за ръце или слънцезащитен крем.
• Препоръчва се периодично почистване с прахосмукачка на отворите за проветряване с цел осигуряване на правилна вентилация.
• Когато регулирате ъгъла на LCD монитора, го местете бавно, за да предотвратите изместване на LCD монитора или падане от масата или поставката.

Допълнително оборудване

• Не дръжте близо до LCD монитора допълнителните компоненти или каквото и да е било оборудване, излъчващо електромагнитни вълни. В противен случай е възможно картината и/или звукът да бъдат със смущения.
• Това оборудване е тествано и съответства на изискванията на стандартите за EMC, като използва свързващ сигнален кабел по-къс от 3 метра.

Изхвърляне на LCD монитора

Изхвърляне на стари електрически и електронни уреди (приложимо в Европейския съюз и други държави със системи за разделно събиране на отпадъци)

Този символ върху продукта или върху неговата опаковка показва, че този продукт не трябва да се третира като битов отпадък. Вместо това той трябва да бъде предаден в съответния събирателен пункт за рециклиране на електрически и електронни уреди. Като предадете този продукт на правилното място, Вие ще помогнете за предотвратяване на негативните последствия за околната среда и човешкото здраве, които биха възникнали при неправилното изхвърляне на този продукт. Рециклирането на материалите ще спомогне да се съхранят природните ресурси. За подробна информация относно рециклирането на този продукт можете да се обърнете към местната градска управа, службата за събиране на битови отпадъци или магазина, откъдето сте закупили продукта.

- Инсталирайте и използвайте LCD монитора в съответствие с инструкциите, описани по-долу, за да избегнете риск от пожар, токов удар или повреда и/или наранявания.

Инсталация

• LCD мониторът трябва да бъде инсталиран близо до лесно достъпен контакт.
• Поставете LCD монитора на стабилна, равна повърхност, за да избегнете падането му, което може да причини нараняване на човек или повреда на имущество.
• Монтирайте LCD монитора на място, където не може да бъде дръпнат, бутнат или преобърнат.

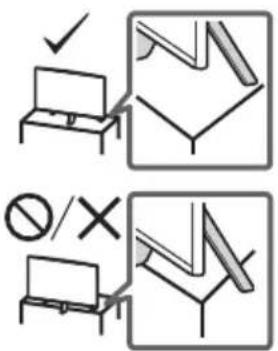

• Поставете LCD монитора така, че поставката за маса на LCD монитор да не е стърчи от масата, на която е поставен LCD мониторът (не се доставя). Ако поставката за маса е издадена навън спрямо масата, на която е поставен LCD мониторът, това може да доведе до преобръщане или падане на LCD монитора и да доведе до нараняване на човек или повреда на LCD монитора.

• Преди да местите LCD монитора, изключете всички кабели от него.
• Когато местите LCD монитора на ръце, дръжте го, както е показано по-долу. Не натискайте LCD панела и рамката около екрана.

• Когато повдигате или местите LCD монитора, го дръжте здраво от долу.
• При пренасяне не излагайте LCD монитора на сътресения или прекалени вибрации.
• Когато пренасяте LCD монитора при ремонт или при смяна на жилището, пакетирайте го, като използвате оригиналната опаковка и материали за пакетиране.

Монтиране на LCD монитора на стена

В това ръководство за употреба е показана само подготовката на LCD монитора за монтаж на стена, преди той да бъде монтиран на стената.

Вашият LCD монитор може да бъде закрепен към стената чрез използване на Конзола за закрепване към стена (не се доставя). Ако стойката за маса е поставена към LCD монитора, може да е необходимо я свалите от LCD монитора. Подгответе LCD монитора за Конзолата за закрепване към стена, преди да свържете кабелите.

От съображения за безопасност и за защита на продукта, Sony препоръчва монтажът на ваши LCD монитор да бъде извършен от квалифицирани професионалисти. Не се опитвайте да го монитрате сами.

• Следвайте инструкциите, предоставени с Конзолата за закрепване към стена за вашия модел. За монтажа на този LCD монитор се изисква значителен опит, особено за определяне на здравината на стената, която трябва да издържи тежестта му.
• Винтовете за монтиране на конзолата за закрепване към стена към LCD монитора не са предоставени.
• Дължината на винта за конзолата за закрепване към стена се различава в зависимост от нейната дебелина. Моля, вижте илюстрацията по-долу.

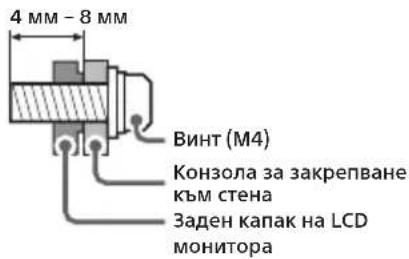

4 MM - 8 MM Винт (M4) Конзола за закрепване към стена Заден капак на LCD монитора

- За схема на отворите за монтаж на стена вижте следващата таблица.

Име на модела

Схема на отворите за

монтаж на стена

SDM-F27M30100×100 MM

Спецификации

Система

Система на панела: LCD (течнокристален дисплей) панел, LED подсветка Звуков изход: 2 W + 2 W

Входно/изходни жакове

HDMI IN 1/2 (HDMI 2.1, HDCP 2.3)

(Стерео мини жак)

Захранване, фиш на продукта и други

Изисквания за захранването

Работна температура: 0 °C – 40 °C Работна влажност: Относителна влажност 10 % – 80 % (без образуване на конденз)

Забележка

• Дизайнът и спецификациите подлежат на промяна без предупреждение.
• Някои от инструкциите на екрана може да не важат за ваши модел LCD монитор.
• Продуктовият фиш в това ръководство е за ДЕЛЕГИРАН РЕГЛАМЕНТ (ЕС) 1062/2010 НА КОМИСИЯТА. Вижте уебсайта за информация относно (ЕС) 2019/2013.

Регистрационен номер на продукта (ДЕЛЕГИРАН РЕГЛАМЕНТ (ЕС) 2019/2013 НА КОМИСИЯТА)

SDM-F27M30 (1280905)

Информация за търговски марки

• Термините HDMI и Интерфейс за мултимедия с висока разделителна способност HDMI (HDMI - High-Definition Multimedia Interface), както и логото HDMI са запазени марки на HDMI Licensing Administrator, Inc. в Съединените щати и други държави.
• DisplayPort™, логото DisplayPort™ и логото DisplayHDR™ са търговски марки собственост на Video Electronics Standards Association (VESA®) в САЩ и други страни.
  • © 2021 NVIDIA, логото NVIDIA и NVIDIA G-SYNC Compatible са търговски марки и/или регистрирани търговски марки на NVIDIA Corporation в САЩ и други страни.
• USB Type-C ^ и USB-C ^ са регистрирани търговски марки на USB Implementers Forum.
