Termék típusa	LED háttérvilágítású LCD monitor
Márka	Sony
Modell	SDM-F27M30
Képernyő mérete	68,6 cm (27 hüvelyk) átlósan
Kijelző felbontása	1920 x 1080 képpont (Full HD)
Videó bemenetek	2x HDMI 2.1 (HDCP 2.3), 1x DisplayPort 1.4, 1x USB-C (Alt DP mód)
USB portok	1x USB-A (felfelé), 1x USB-B (lefelé), 1x USB-C (felfelé/lefelé)
Audio kimenet	Beépített hangszórók 2 x 2 W, sztereó mini-jack csatlakozó
Méretek állvánnyal	61,5 x 47,9 x 24,8 cm (Sz x Ma x Mé)
Méretek állvány nélkül	61,5 x 36,3 x 7,3 cm (Sz x Ma x Mé)
Tömeg állvánnyal	6,2 kg
Tömeg állvány nélkül	4,1 kg
Tápegység	19,5 V DC hálózati adapteren keresztül (100-240 V AC, 50/60 Hz)
Energiafogyasztás	Megfelel az EU 2019/2013 rendeletének (energiacímke online elérhető)
Fő funkciók	G-SYNC kompatibilis mód, HDCP 2.3, dőlésszög állítás, VESA 100x100 mm fali rögzítés
Üzemi hőmérséklet	0 °C – 40 °C
Karbantartás és tisztítás	Használjon enyhén nedves puha ruhát (víz vagy enyhe tisztítószer). Ne használjon oldószereket vagy dörzshatású termékeket.
Biztonsági utasítások	Hagyjon legalább 10 cm szellőzőteret a készülék körül. Ne zárja el a szellőzőnyílásokat.
Pótalkatrészek és javíthatóság	Vegye fel a kapcsolatot a Sony vevőszolgálatával. A hálózati adapter a csomag része, dedikált tápkábel.
A csomag tartalma	Monitor, asztali állvány, hálózati adapter, tápkábel, kábelek (HDMI, USB), telepítési útmutató, használati utasítás, webes súgó útmutató.
Garancia	Törvényes jótállás (feltételek a boltban).

Gyakran ismételt kérdések - SDMF27M30 SONY

Hogyan szerelhető fel a Sony SDM-F27M30 monitor a falra?

Használjon VESA 100x100 mm-es fali rögzítő konzolt (nem tartozék). Kövesse a konzol utasításait, és győződjön meg arról, hogy a fal elbírja a súlyt (4,1 kg állvány nélkül). A Sony szakember hívását ajánlja.

Milyen kábelek tartoznak a monitorhoz?

A csomag tartalmaz egy HDMI kábelt, egy USB kábelt (valószínűleg USB-A – USB-B), egy hálózati adaptert és egy tápkábelt. A DisplayPort és USB-C kábelek nem tartozékok.

Hogyan tisztítható a képernyő károsodás nélkül?

Húzza ki a monitort. Használjon puha, száraz ruhát a por eltávolításához. Foltok esetén enyhén nedvesítse meg a ruhát vízzel vagy enyhe tisztítószerrel. Soha ne használjon alkoholt, acetont vagy dörzshatású termékeket.

A monitor kompatibilis a G-SYNC technológiával?

Igen, az NVIDIA által G-SYNC kompatibilis minősítéssel rendelkezik. Képes szinkronizálni a frissítési frekvenciát egy kompatibilis grafikus kártyával a képtörések csökkentése érdekében.

Milyen portok állnak rendelkezésre a PC csatlakoztatásához?

Használhatja a HDMI 2.1, DisplayPort 1.4 vagy USB-C (Alt DP mód) portokat. Az USB-C port adatátvitelre és csatlakoztatott eszköz töltésére is alkalmas.

Hogyan állítható be a monitor dőlésszöge?

Fogja meg szilárdan az alapot, és óvatosan döntse előre vagy hátra a képernyőt. Ne erőltesse, és lassan mozgassa, hogy elkerülje a leesését.

Mi a teendő, ha a képernyő nem kapcsol be?

Ellenőrizze, hogy a hálózati adapter megfelelően van-e csatlakoztatva, és a tápkábel helyesen van-e bedugva. Teszteljen egy másik hálózati aljzatot. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot a Sony vevőszolgálatával.

Mekkora a támogatott maximális felbontás?

A natív felbontás 1920 x 1080 képpont (Full HD). A monitor HDMI, DisplayPort vagy USB-C porton keresztül fogad jeleket ezen felbontásig.

A monitor bocsát ki hangot?

Igen, két beépített hangszóróval rendelkezik, egyenként 2 W teljesítménnyel, ami irodai használatra elegendő. Jobb hangminőség érdekében használja a fejhallgató-kimenetet vagy külső hangszórókat.

Hogyan kell újrahasznosítani a monitort élettartama végén?

Ne dobja a háztartási hulladékba. Vigye el egy elektromos és elektronikus berendezések gyűjtőhelyére (hulladékudvar, bolt), vagy használja a szállításkor igénybe vehető visszavételi szolgáltatást.

HASZNÁLATI ÚTMUTATÓ SDMF27M30 SONY

19,5 V jednosmerný prúd s napájacím adaptérom

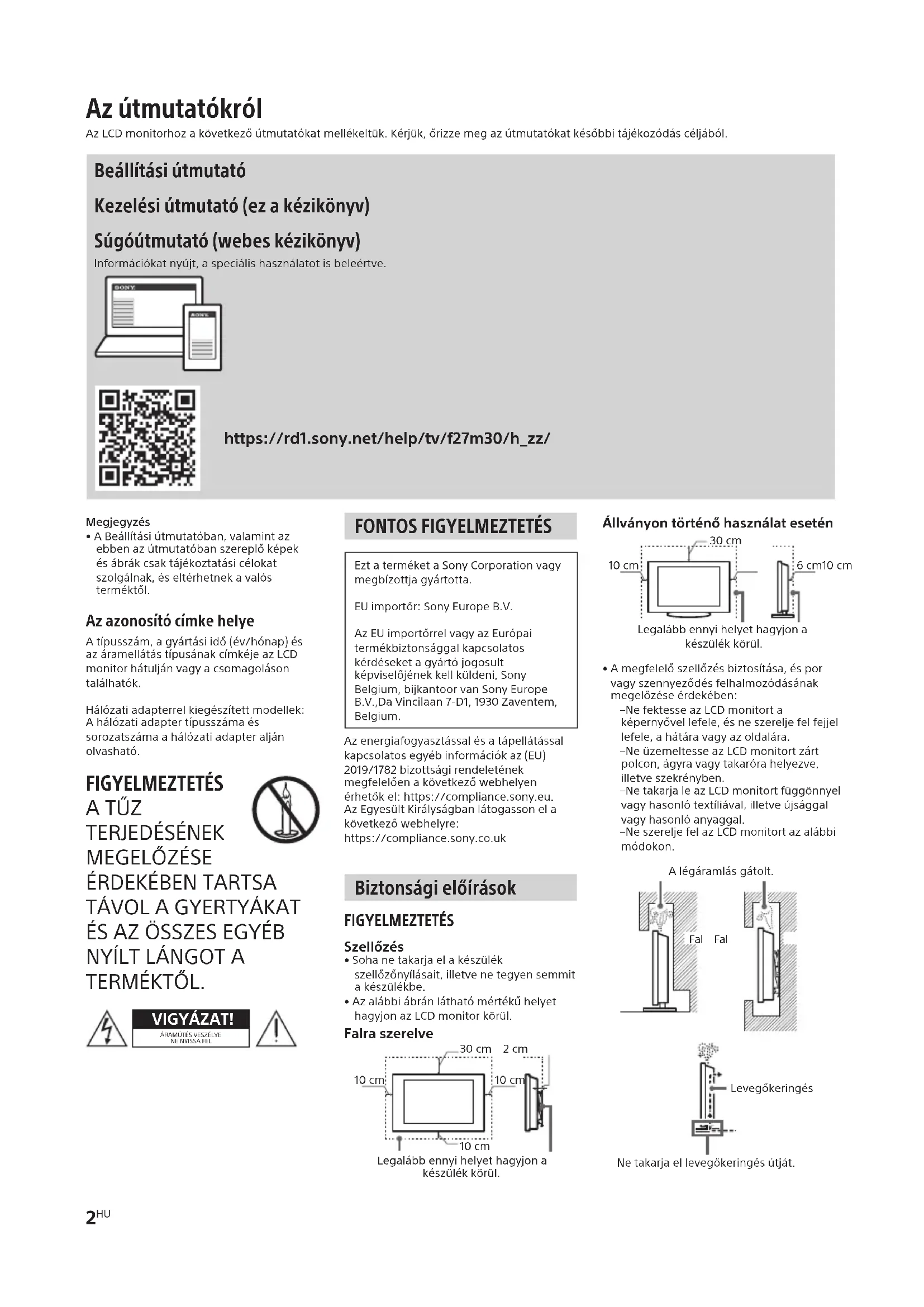

Az LCD monitorhoz a következő útmutatókat mellékeltük. Kérjük, őrizze meg az útmutatókat későbbi tájékozódás céljából.

Beállítási útmutató

Kezelési útmutató (ez a kézikönyv)

Súgóútmutató (webes kézikönyv)

Információkat nyújt, a speciális használatot is beleértve.

SONY SONY

- A Beállítási útmutatóban, valamint az ebben az útmutatóban szereplő képek és ábrák csak tájékoztatási célokat szolgálnak, és eltérhetnek a valós terméktől.

Az azonosító címke helye

A típusszám, a gyártási idő (év/hónap) és az áramellátás típusának címkéje az LCD monitor hátulján vagy a csomagoláson találhatók.

Hálózati adapterrel kiegészített modellek: A hálózati adapter típusszáma és sorozatszáma a hálózati adapter alján olvasható.

FIGYELMEZTETÉS

A TÜZ TERJEDÉSÉNEK MEGELŐZÉSE ÉRDEKÉBEN TARTSA TÁVOL A GYERTYÁKAT ÉS AZ ÖSSZES EGYÉB NYÍLT LÁNGOT A TERMÉKTÓL.

FONTOS FIGYELMEZTETÉS

Ezt a terméket a Sony Corporation vagy megbízottja gyártotta.

EU importör: Sony Europe B.V.

Az EU importörrel vagy az Európai termékbiztonsággal kapcsolatos kérdéseket a gyártó jogosult képviselőjének kell küldeni, Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Belgium.

Az energiafogyasztással és a tápellátással kapcsolatos egyéb információk az (EU) 2019/1782 bizottsági rendeletének megfelelően a következő webhelyen érhetők el: https://compliance.sony.eu. Az Egyesült Királyságban látogasson el a következő webhelyre: https://compliance.sony.co.uk

Biztonsági előírások

FIGYELMEZTETÉS

Szellőzés

• Soha ne takarja el a készülék szellőzőnyílásait, illetve ne tegyen semmit a készülékbe.
• Az alábbi ábrán látható mértékű helyet hagyjon az LCD monitor körül.

Falra szerelve

30 cm 2 cm 10 cm 10 cm 10 cm

Legalább ennyi helyet hagyjon a készülék körül.

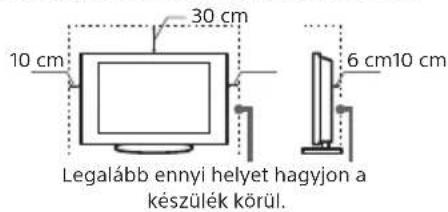

Állványon történő használat esetén

10 cm 30 cm 6 cm10 cm Legalább ennyi helyet hagyjon a készülék körül.

- A megfelelő szellőzés biztosítása, és por vagy szennyeződés felhalmozódásának megelőzése érdekében:

-Ne fektesse az LCD monitort a képernyővel lefele, és ne szerelje fel fejjel lefele, a hátára vagy az oldalára. -Ne üzemeltesse az LCD monitort zárt polcon, ágyra vagy takaróra helyezve, illetve szekrényben.
-Ne takarja le az LCD monitort függönnyel vagy hasonló textíliával, illetve újsággal vagy hasonló anyaggal.

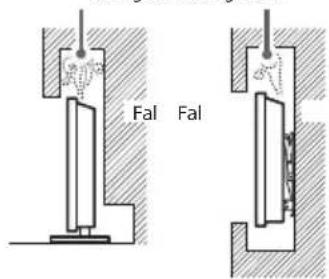

-Ne szerelje fel az LCD monitort az alábbi módokon.

A légáramlás gátolt.

Fal Fal

Ne takarja el levegőkeringés útját.

Hálózati csatlakozóvezeték

A tűz, áramütés, anyagi kár vagy sérülés elkerülése érdekében a hálózati csatlakozóvezetéket az alábbi utasításoknak megfelelően használja:

• Csak a Sony által gyártott hálózati csatlakozóvezetéket használjon, ne használja más gyártókét.
• Ütközésig tolja a csatlakozódugaszt a hálózati aljzatba.
• Az LCD monitor csak 100 V – 240 V-os váltóáramú hálózatról üzemeltesse.
• Egyéb kábelek csatlakoztatása előtt, a biztonsága érdekében, mindig húzza ki a hálózati csatlakozóvezetéket.
• Ügyeljen rá, hogy lábai ne akadjanak a vezetékekbe. Húzza ki a hálózati csatlakozóvezetéket a hálózati aljzatból, mielőtt az LCD monitort áthelyezi vagy mozgatja.
• A hálózati csatlakozóvezetéket tartsa távol mindenféle hőforrástól.
• Rendszeresen húzza ki és tisztítsa meg alaposan a csatlakozódugaszt. Ha a dugasz beszennyeződik, az magába szívhatja a nedvességet, ami a szigetelési tulajdonságok romlásához vezethet, és ez tüzet okozhat.

Megjegyzés

• A mellékelt hálózati csatlakozóvezetéket ne használja más készülékhez.
• A vezetéket nem szabad túlzott mértékben megszorítani, meghajlítani vagy megcsavarni. A belső érpár csupaszolódhat vagy elszakadhat.
• A hálózati csatlakozóvezetéket nem szabad átalakítani.
• Ne helyezzen semmilyen nehéz tárgyat a hálózati csatlakozóvezetékre.
• Kihúzásnál soha ne magát a vezetéket húzza, hanem a csatlakozódugaszt.
• Ügyeljen arra, hogy ne csatlakoztasson túl sok készüléket ugyanahhoz a hálózati aljzathoz.
• Soha ne használjon szakszerűtlenül felszerelt hálózati aljzatot.

Soha ne helyezzen be USB-csatlakozót, ha a termék vagy a töltőkábel nedves

- Ha az USB-csatlakozót nedves állapotban csatlakoztatja, a főegységbe és a töltőkábelbe bejutó folyadék (csapvíz, sós víz, üdítő stb.) vagy idegen anyag miatt rövidzárlat léphet fel, ami rendellenes hőtermelést vagy hibás működést okozhat.

FIGYELMEZTETÉS A HÁLÓZATI ADAPTERRE VONATKOZÓAN

Figyelmeztetés

A tüz és áramütés veszélyének csökkentése érdekében ne tegye ki a készüléket esőnek vagy nedvességnek.

A tűz vagy áramütés megelőzése érdekében ne tegyen a készülékre folyadékkal telt tárgyat, például vázát. A berendezést ne helyezze üzembe szük helyeken, például könyvespolcon vagy hasonló szekrényben.

• A készüléket egy könnyen elérhető hálózati aljzat közelébe helyezze.
• A mellékelt hálózati adaptert és hálózati csatlakozóvezetéket használja. Ellenkező esetben ez meghibásodást okozhat.
• A hálózati adaptert könnyen elérhető hálózati aljzatra csatlakoztassa.

- A hálózati csatlakozóvezetéket ne csavarja a hálózati adapter köré. A belső vezető

elszakadhat, és a médiavevő hibás működését okozhatja.

• Ne érintse nedves kézzel a hálózati adaptert.
• Ha a hálózati adapter működésében rendellenességet tapasztal, azonnal válassza le a hálózati aljzatról.
• A készülék addig nincs áramtalanítva, amíg a hálózati aljzatra csatlakozik, akkor sem, ha magát a készüléket kikapcsolta.
• Mivel a hálózati adapter a hosszú használat során felmelegszik, előfordulhat, hogy a kezével forrónak érzi.

Tilos a készülék használata!

Ne helyezze üzembe, és ne használja az LCD monitor az alábbiakban felsorolt helyeken, környezetekben vagy alkalmakkor. Ellenkező esetben az LCD monitor meghibásodhat, tűzet, áramütést, anyagi kárt vagy sérülést okozhat.

Elhelyezés:

- Kültéren (közvetlen napsugárzásnak kitett helyen), tengerparton, hajón vagy más vízi járművön, járműben, instabil helyen, víz közelében, esőben, nedves vagy füstös környezetben tilos.

Környezet:

- Forró, párás vagy túlzottan poros környezetben; ahol rovarok juthatnak a belsejébe; ahol rázkódásnak van kitéve, valamint nyílt lángforrás, például az LCD monitorra helyezett égő gyertya közelében. Ne tegye ki az LCD monitort csepegő vagy fröccsenő víz hatásának, és ne helyezzen vízzel telt tárgyakat (pl. vázát) az LCD monitorra.

Alkalom:

• Ne használja nedves kézzel, eltávolított készülékházzal, vagy olyan kiegészítő berendezésekkel, amelyet a gyártó nem javasolt. Villámlással kísért vihar esetén húzza ki az LCD monitort a hálózati aljzatból.
• Oly módon, hogy az LCD monitor sarka kilógjon, és az akadályozza a közlekedést. Ez az LCD monitor károsodását vagy személyi sérülést okozhat, ha egy sz beleütközik.
• Párás vagy poros helyen, vagy olyan helyiségben, ahol olajos füstnek vagy göznek

lenne kitéve az LCD monitor (főzőasztalok vagy párologtatók közelében). Ez tűzhöz, áramütéshez vagy a készülék elgörbüléséhez vezethet.

- Ahol szélsőséges hömérsékletnek, például közvetlen napsütésnek lenne kitéve az LCD monitor, vagy fűtőtest vagy meleglevegőbefúvó közelében. Ilyen esetben az LCD monitor túlmelegedhet, a burkolata deformálódhat és/vagy az LCD monitor meghibásodhat.

- Ha az LCD monitort egy nyilvános fürdő vagy termálvíz öltözőjében szerelik fel, az LCD monitort károsíthatja a levegőben megtaláll anyagok.

• A legjobb képminőség érdekében ne tegye ki a képernyőt közvetlen megvilágításnak vagy napfénynek
• Kerülje az LCD monitor hideg helyiségből meleg helyiségbe történő áthelyezését. A hirtelen hömérséklet-változások páralecsapódást okozhatnak. Ez pedig az LCD monitoron rossz minőségű képet vagy színeket okozhat. Ha ez bekövetkezne, hagyjon időt a párának a teljes elpárolgásra, mielőtt bekapcsolná az LCD monitor.

Letört darabok:

- Ne vezessen át vastag kábelt vagy túl sok kábelt az állványon lévő lyukon keresztül. Ez károsíthatja a kábelt, és meghibásodást vagy hibás működést monitor nem fog aka ilyen kábelátvezetés

• Ne dobjon semmit az LCD monitornak. Az ütéstől a képernyő üvege betörhet, és komoly sérüléseket okozhat.
• Ha az LCD monitor felülete megreped, ne érintse meg addig, amíg meg nem szüntette a hálózati vezeték csatlakozását. Ellenkező esetben ez áramütést okozhat.

Ha a készüléket nem használja

• Környezetvédelmi és biztonsági okokból javasoljuk, hogy áramtalanítsa teljesen az LCD monitor, ha hosszabb ideig nem használja.
• Az LCD monitor kikapcsolt állapotban is feszültség alatt áll, amíg a hálózati aljzathoz csatlakozik. Az LCD monitor áramtalanításához húzza ki a hálózati csatlakozóvezetéket a hálózati aljzatból.

A gyermekekre vonatkozóan

• Ne engedje, hogy a gyerekek felmásszanak az LCD monitorra.
• A kisméretű tartozékokat tartsa gyermekek elöl elzárva, nehogy véletlenül lenyeljék azokat.

Ha a következő problémák merülnek fel...

Kapcsolja ki az LCD monitort, és azonnal húzza ki a hálózati csatlakozóvezetéket, amikor a következő problémák valamelyikét tapasztalja.

Lépjen kapcsolatba a forgalmazóval vagy egy Sony szervizközponttal, és vizsgáltassa meg a készüléket szakemberrel.

Amikor:

• A hálózati csatlakozóvezeték megsérült.
• A csatlakozódugasz nem illeszkedik tökéletesen a hálózati aljzatba.
• Az LCD monitor megsérült, mert elejtették, megütötték vagy valamit nekidobtak.
• Valamilyen folyadék vagy szilárd tárgy kerül a készülék valamely nyílásába.

Az LCD monitor hömérséklete

Ha az LCD monitort hosszú ideig használja, a panel környezete felmelegszik. Ezt érezheti, ha odanyúl a kezével.

Egészségügyi intézmények

Ez a termék nem használható orvostechnikai eszközként. Az orvostechnikai berendezés hibás működését okozhatja.

A készüléket ne helyezze orvosi eszközök közelébe

A készülék (beleértve a kiegészítőit) mágnest vagy mágneseket tartalmaz, amelyek zavart okozhatnak a szívritmus- szabályozók, a programozható hydrocephalus söntszelepek és egyéb orvosi eszközök működésében. A készüléket ne helyezze ilyen orvosi eszközöket használó személy közelébe. Ha ilyen orvosi eszközöket használ, a készülék használata előtt kérje ki kezelőorvosa tanácsát.

Gyermekektöl és felügyeletre szoruló személyektöl távol tartandó

A készülék (beleértve a kiegészítőit)
mágnest vagy mágneseket tartalmaz.
A mágnesek lenyelése komoly veszélyt
jelenthet, például fulladás vagy bélsérülések
veszélyét. Ha valaki mágnest nyelt le,
haladéktalanul orvoshoz kell fordulni.

Mágnesezhetőség

Ez a termék (a tartozékokat, például fedeleket is beleértve) mágneseket használ. Nem helyezzen mágnesességre érzékeny tárgyakat (mágneses kódolású bankkártyákat, hitelkártyákat stb.) a termék közelébe.

Óvintézkedések

• Az LCD monitort közepes megvilágítás mellett használja, mert az LCD monitor túl gyenge fénynél történő használata vagy a hosszú ideig történő használat megerőlteti szemeit.
• Fejhallgató használata esetén kerülje a túl nagy hangerőt, mert károsodhat a hallása.

Képernyő:

• Annak ellenére, hogy a képernyőt nagypontosságú technológiával gyártják, és a képpontok legalább 99,99 %-a működőképes, fekete vagy világos (piros, kék, zöld) pontok jelenhetnek meg tartósan a képernyőn. Ez a képernyő szerkezeti jellemzője, és nem jelent hibás működést.
• Ne nyomja vagy karcolja meg a képernyő felületét, és ne helyezzen semmilyen tárgyat az LCD monitor tetejére. A megjelenítés egyenetlenné válhat, és a képernyő megsérülhet.
• Ha az LCD monitor hideg helyen üzemelteti, a kép elmosódottá válhat, vagy a képernyő elsötétülhet. Ez nem hibajelenség. A jelenség megszűnik, amint a hőmérséklet emelkedik.
• Ha hosszabb ideig állóképet jelenít meg a képernyőn, szellemkép jelenhet meg. Ez pár pillanat múlva eltűnik.
• Az LCD monitor üzemeltetése közben a képernyő és a készülékház felmelegedhet. Ez nem hibajelenség.
• A képernyő kis mennyiségű folyadékkristályt tartalmaz. Kövesse a helyi előírásokat és szabályozásokat hulladékként történő elhelyezéskor.

Az LCD monitor képernyőjének és házának kezelése és tisztítása

A tisztítás megkezdése előtt húzza ki az LCD monitor hálózati csatlakozóvezetékét az aljizatból.

Az anyagok, illetve a képernyő bevonatának károsodását elkerülendő tartsa be az alábbi óvintézkedéseket.

• A képernyő és a készülékház portalanításához használjon puha tisztítókendőt. Ha a port nem lehet letörölni, nedvesítse meg a tisztítókendőt enyhe mosószeres oldattal.

- Ne permetezzen vizet vagy tisztítószert közvetlenül az

LCD monitorra. Beszivároghat a képernyő aljába vagy a

külső alkatrészekbe, illetve az LCD monitor belsejébe juthat, és az LCD monitor károsodását okozhatja.

- Soha ne használjon súrolóeszközt, lúgos vagy savas tisztítószert, súrolóport, illetve oldószert, például alkoholt, benzint, hígítót vagy rovarirtót. Ezek az anyagok károsíthatják a képernyő és a készülékház felületét.

- Ne érintse meg az LCD monitort, ha a kezét bármilyen vegyi anyaggal kente be, például kézkrémmel vagy naptejjel.

- A megfelelő szellőzés biztosítása érdekében javasoljuk a szellőzőnyílások rendszeres porszívózását.

- Az LCD monitor dőlésszögének beállításakor lassan mozgassa az LCD monitor, így elkerülheti, hogy az elmozduljon vagy lecsússzon az állványról.

Külső készülékek

- Tartsa távol az LCD monitortól a külön megvásárolható készülékeket vagy bármely eszközt, amely elektromágneses sugárzást bocsát ki. Ellenkező esetben torzult kép vagy zaj jelentkezhet.

- Ez a termék a tesztelések alapján az EMC-szabványokban meghatározott korlátokon belül esik, ha 3 méternél rövidebb csatlakozó kábelekkel használják.

Az LCD monitor elhelyezése hulladékként

Feleslegessé vált elektromos és elektronikus készülékek hulladékként való eltávolítása. (Használható az Európai Unió és egyéb országok szelektív hulladékgyűjtési rendszereiben)

Ez, a készüléken vagy annak csomagolásán található szimbólum jelzi, hogy termék nem kezelhető háztartási hulladékként – kérjük, hogy azt elektromos és elektronikai hulladék gyűjtésére kijelölt gyűjtőhelyen adja le. A feleslegessé vált termék helyes kezelésével segít megelőzni a környezet és az emberi egészség károsodását, amely bekövetkezhetne, ha nem követi a hulladékkezelés helyes módját. Az anyagok újrahasznosítása segít a természeti erőforrások megőrzésében. A termék újrahasznosításával kapcsolatos további információkat illetően forduljon a területileg illetékes hivatalhoz, a helyi hulladékgyűjtő szolgáltatóhoz vagy ahhoz az üzlethez, amelyben a terméket vásárolta.

Üzembe helyezés, beállítás

- Tüz, áramütés, anyagi kár vagy sérülés elkerülése érdekében az LCD monitort az alábbi utasításoknak megfelelően helyezze üzembe és használja.

Üzembe helyezés

• Az LCD monitort egy könnyen elérhető hálózati aljzat közelébe helyezze.
• Helyezze az LCD monitort stabil, sík felületre, hogy megelőzze annak leesését, ami személyi sérülést, vagy a tulajdon megrongálódását okozhatja.
• Helyezze az LCD monitort egy olyan helyre, ahonnan nem lehet lerántani, lelökni vagy feldönteni.
• Helyezze el úgy az LCD monitor, hogy az LCD monitor asztali állványa ne lógjon túl az LCD monitor állványán (nincs mellékelve). Ha az asztali állvány túllóg az LCD monitoron, az az LCD monitor eldőlését vagy leesését okozhatja, ami személyi sérülést vagy az LCD monitor megrongálódását eredményezheti.

• Az LCD monitor szállítása előtt húzza ki az összes kábelt.
• Ha kézzel szállítja az LCD monitort, akkor azt az alábbi ábra szerint kell megfogni. Ne gyakoroljon nyomást az LCD-képernyőre és a képernyőt körülvevő keretre.

• Ha felemeli vagy áthelyezi az LCD monitor, az aljánál fogja meg.
• Amikor szállítja az LCD monitort, ne tegye ki ütődésnek vagy erős rázkódásnak.
• Ha az LCD monitort szervizbe szállítja vagy költözködik, mindig csomagolja vissza az eredeti dobozába.

Az LCD monitor felszerelése a falra

Az LCD monitor jelen használati útmutatója csak az LCD monitor falra történő rögzítésének előkészítési lépéseit mutatja be.

Az LCD monitort egy megfelelő fali konzolra (nincs mellékelve) lehet szerelni. Ha az LCD monitorhoz asztali állvány csatlakozik, akkor szükség lehet az asztali állvány leválasztására az LCD monitorról. A kábelek csatlakoztatása előtt készítse elő az LCD monitort a fali konzolra szereléshez.

Termék- és baleset-biztonsági okokból a Sony azt tanácsolja, hogy az LCD monitor falra szerelését képzett szakember hajtsa végre. Ne kisérelje meg a termék önálló felszerelését.

• Kövesse az adott típus fali konzoljához mellékelt használati útmutatóban leírtakat. Az LCD monitor felszerelése megfelelő szaktudást igényel, különösen az LCD monitor súlyát tartó fal teherbírásának megállapítását illetően.
• A fali konzol LCD monitorhoz történő csatlakoztatásához szükséges csavarok nincsenek mellékelve.
• A fali konzol csavarjainak hossza a fali konzol vastagságának függvényében eltérő lehet. Kérjük, tekintse meg az alábbi ábrát.

4 mm - 8 mm Csavar (M4) Fali konzol Az LCD monitor hátsó fedele

- A fali konzol furatmintával kapcsolatosan tekintse meg a következő táblázatot.

Típusnév	Fali konzol furatminta
	a × b

SDM-F27M30100 × 100 mm

Műszaki adatok

Rendszer

Megjelenítő típusa: LCD (folyadékkristályos kijelző), LED háttérvilágítás

Hangkimenet: 2 W + 2 W

Bemeneti/kimeneti csatlakozók HDMI IN 1/2 (HDMI 2.1, HDCP 2.3)

( sztereó mini csatlakozó) Fejhallgató

USB Type-B DP

USB Type-C, DP Alt mód DP

DisplayPort (1.4-es verzió) - C + 19.5 V

Hálózati adapter bemenete

Tápellátás, adatlap és egyebek

Tápellátás

19,5 V DC hálózati adapterrel Besorolás: Bemenet: 100 V – 240 V AC, 50/60 Hz

Képernyöméret (átlósan mérve) (Kb.)

68,6 cm / 27 hüvelyk

Kijelző felbontása (vízszintes × függőleges) (képpont)

1920 × 1080

Méretek (Kb.) (szé × ma × mé) (cm)

asztali állvánnyal

61,5 × 47,9 × 24,8

asztali állvány nélkül

61,5 × 36,3 × 7,3

Állvány szélessége (Kb.) (cm) 45,3

Tömeg (Kb.) (kg)

asztali állvánnyal 6,2

asztali állvány nélkül 4,1

Egyebek

Üzemi hömérséklet: 0 °C – 40 °C között Működési páratartalom: 10 % – 80 % RH relatív páratartalom között (kicsapódás nélkül)

Megjegyzés

• A forma és a műszaki adatok előzetes bejelentés nélkül megváltozhatnak.
• Előfordulhat, hogy a képernyőn megjelenő utasítások egy része nem vonatkozik az LCD monitor modelljére.

- A jelen kézikönyvben található terméklap a következőhöz készült: BIZOTTSÁGI FELHATALMAZÁSON ALAPULÓ RENDELET (EU) 1062/2010. Látogasson el a webhelyre az (EU) 2019/2013 információkért.

Termékregisztrációs szám (BIZOTTSÁGI FELHATALMAZÁSON ALAPULÓ RENDELET, (EU) 2019/2013)

SDM-F27M30 (1280905)

Védjegyekkel kapcsolatos információk

• A HDMI és a HDMI High-Definition Multimedia Interface kifejezések, valamint a HDMI embléma a HDMI Licensing Administrator, Inc. védjegyei vagy bejegyzett védjegyei az Amerikai Egyesült Államokban és más országokban.
• A DisplayPort™, a DisplayPort™ logó és a DisplayHDR™ logó a Video Electronics Standards Association (VESA®) védjegye az Egyesült Államokban és más országokban.
• A © 2021 NVIDIA, az NVIDIA logó és az NVIDIA G-SYNC Compatible az NVIDIA Corporation védjegye és/vagy bejegyzett védjegye az Egyesült Államokban és más országokban.
• Az USB Type-C® és az USB-C® az USB Implementers Forum bejegyzett védjegyei.

Despre manuale
